Как изготовить стяжку пружин для амортизаторов своими руками

При ремонте или настройке подвески автомобиля, возникает необходимость зафиксировать пружину в определенном положении.

Различные концепции инструмента:

• Пассивный: Представляет собой две скобы, соединенные между собой жестко, либо с помощью резьбовой шпильки.



• Активный: Механизм сжатия может работать под нагрузкой, когда амортизатор в рабочем напряженном состоянии. Положение кузова относительно грунта не имеет значения.



Рассмотрим второй вариант подробнее.

Как работает съемник пружин, и какими они бывают?

Для чего нужен съемник? Он преодолевает распрямляющее усилие пружин. Прилагаемая сила на кронштейнах съемника соизмерима с весом автомобиля, но это не означает, что его конструкция слишком дорогая и высокотехнологичная.

Существует множество вариантов, но они подразделяются всего на два вида: механический и гидравлический привод.

Механический съемник пружин

Чаще всего имеет резьбовой приводной механизм.

Технология следующая: два съемника симметрично надеваются на стойку. Проворачивая шпильку с резьбой, вы сводите захваты к середине пружины прямо на амортизаторе, сжимая ее до необходимого размера.

Съемники, надетые с двух сторон, обеспечивают равномерное сжатие. При работе с подвеской грузовых автомобилей или тяжелых внедорожников, опытные мастера устанавливают по 3 или даже 4 съемника.

Полустационарные стойки

На сервисных станциях часто используют полустационарные стойки для снятия пружин со стоек амортизаторов. Инструмент достаточно универсальный, подходит к большинству подвесок. Благодаря редуктору приводного механизма, работать с ним удобно и безопасно.

Единственный недостаток – не всегда можно сжать пружину прямо на автомобиле. Все-таки это стендовое устройство: съемник работает с подвеской, снятой с автомобиля.

Рычажного типа

Аналогичная «проблема» у съемников рычажного типа. Механизм надежный и безопасный, но его габариты не позволяют подлезть в пространство под крылом авто.

Гидравлический съемник

Разумеется, есть съемники с компрессорами, электроприводом, и прочими приспособлениями, облегчающими жизнь при обслуживании автомобиля. Всё это хорошо, пока вы не увидите ценник.

Порой выгоднее несколько раз посетить автосервис, чем приобрести промышленный съемник для личного пользования. Какой выход? Делать инструмент своими руками.

Для чего нужен съемник

Каждый амортизатор автомобиля имеет внешнюю пружину, которая очень прочно крепится к краям детали. Она также берет на себя функции защиты от больших частиц и осуществляет небольшое амортизирующее действие. Без крепких пружин установка амортизатора не имеет смысла, поскольку он очень быстро повредится. Значит стоит вопрос – как их ставить и снимать.

Изготовление съемника пружин амортизаторов

Многие автолюбители пользуются обычной цепью: наматывают несколько оборотов вокруг витков пружины, и затягивают цепь. После подъема автомобиля домкратом, амортизационная стойка растягивается, а пружина остается сжатой. Это опасный способ: если цепь соскользнет, распрямившаяся пружина может нанести серьезную травму.

Как сделать простейший съемник по аналогии с промышленным

Механический полустационарный «станок» можно создать из «Волговского» домкрата.

• старый домкрат от «Волги-24», «Москвича 412» или другой советской легковушки = 0 руб.
• старый шатун от любого двигателя = 0 руб.
• стальной уголок со свалки 1 метр = 0 руб.
• пара штоков от сломанных амортизаторов = 0 руб.
• пригоршня болтов и гаек М12 – М14 = условно бесплатно.



Фирменные приспособления для стяжки пружин

Конечно, существует спецоборудование, используемое при ремонте автомашин определённого бренда. Для сжатия пружин, однако, чаще используются универсальные стяжки. Внешний вид этих устройств показан на рисунке:

Фирменные стяжки пружин

Понятно, что набор универсальных стяжек можно купить в магазине. Однако стоимость такого оборудования – выше, чем цена всех составных элементов в сумме.

Варим стяжки самостоятельно

В общем, стяжки пружин амортизаторов есть смысл изготовить самим. Как это выполнить, рассматривается дальше.

Четыре гайки и две резьбовые штанги

Металлические изделия, перечисленные ниже, легко найти почти в любом супермаркете. К примеру, можно купить два стержня с резьбой М16. Ещё понадобятся четыре удлинённые гайки, а также стальная сантехническая труба. Её внутренний диаметр – 16-16,5 мм.

В итоге получится то, что показано на рисунках. Понадобится и стальной прут, который идёт на изготовление арматуры. Рассмотрим, как изготовляются стяжки:

1. От трубы отрезают два одинаковых цилиндра, длина которых равна 80-120 мм;
2. Резьбовые стержни при необходимости можно укоротить;
3. Из арматуры изготовляют 8 стержней длиной примерно 30 см;
4. С помощью любого гибочного оборудования стержни гнут так, чтобы получить крючки;
5. Четыре стержня приваривают к двум гайкам, ещё четыре – к отрезкам трубы;
6. Набор комплектующих на данном этапе полностью готов к использованию.

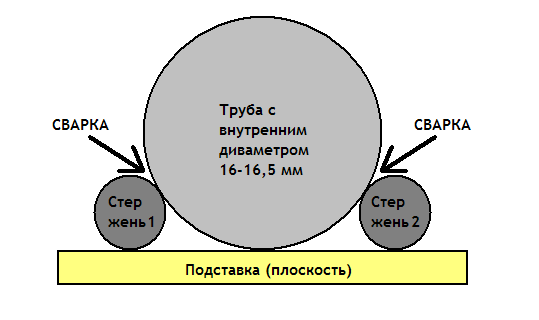

Сварку проще выполнять, расположив заготовки на плоскости. Суть этих слов иллюстрируется рисунком:

Как приварить стержни-крючки

Собственно, дальше приводится фильм, где технология показана «от и до». Автор даже решил проблему с отсутствием гибочного станка: чтобы согнуть один стержень, нужны два таких же стержня, приваренных к стальному профилю.

Если читатель считает, что использование сварки – это сложно, то лучше не рисковать. Сварные соединения выдерживают значительную нагрузку, но только если они выполнены по всем правилам. Стяжки пружин можно изготовить без сварки. Подходящий чертёж приводится ниже.

Две стяжки за 10 минут (видео)

Необходимый материал и инструмент

Чтобы изготовить стяжку самому, понадобится металлический прут (арматура), два стержня с резьбой (М16), а также удлиненные гайки и металлическая трубка с внутренним диаметром в 16 мм. Этого будет вполне достаточно для изготовления полноценной стяжки.

Также желательно иметь под рукой болгарку для резки арматуры и несколько ключей под гайки. Набор инструментов минимальный, все это найдется в гараже любого автомобилиста. Ну а сейчас давайте подробно рассмотрим процесс сборки изделия.

Как нужно стягивать пружину?

Перечислим, какие шаги включает стяжка пружин амортизатора, проводимая своими руками. Всё выглядит просто:

1. Когда кузов удерживается домкратом, к пружине подносят две стяжки с противоположных сторон;
2. Вращая гайки руками, добиваются уверенного зацепления крючков и пружин;
3. Используя ключ, гайки на разных стержнях вращают по очереди;
4. Лучше перестраховаться и закрепить сжатую пружину ремнями или проволокой.

Видео стяжки пружин на амортизаторе

Пояснений здесь не требуется. Результат показан на фото.

Пружина, сжатая стяжками

Пользуясь самодельным и даже покупным оборудованием, придерживайтесь простых советов:

1. До использования стяжек резьбовые соединения смазывают циатимом или солидолом;
2. Со сжатой пружины стяжки снимать нельзя, даже если её фиксируют дополнительно;
3. Проводя работы, соблюдайте максимальную осторожность. Лучше пожертвовать кузовными деталями, чем собственным здоровьем.

Особенности подвески автомобилей Лифан рассматриваются в данных статьях:

Несколько практических советов

Работая заводским изделием или самодельным устройством, необходимо:

1. Резьбовые соединения, в обязательном порядке, смазывать солидолом или циатимом. Смазка циатим-201 стоит не дёшево. Поэтому в целях экономии его смешивают с машинным маслом. Пропорция 50/50.
2. При сжатии рабочей конструкции запрещается снимать стяжку, даже если приняты меры дополнительной фиксации.
3. Работая необходимо постоянно быть начеку и соблюдать осторожность. Лучше пожертвовать деталями кузова, чем собственным здоровьем или даже жизнью.

Дома, работая руками, для сжатия пружин можно использовать разные приспособления. Например, зажимать рабочий материал в тиски. Все способы для достижения конечного результата хороши. Главное, соблюдать технику безопасности и не пополнить ряды травмированных специалистов «домашнего разлива»!

Чертежи универсальных резьбовых стяжек

Вернёмся к вопросу, как самим изготовить приспособление для стяжки пружин амортизаторов. Ниже показан внешний вид готовых приспособлений:

Резьбовые стяжки, изготовленные на заводе

На одной стороне стержня нарезана левая резьба, на другой – правая. Шаг резьбы используется стандартный, М18. Но покупкой резьбовых штанг здесь не обойтись. А чтобы нарезать резьбу самим, понадобится специальное оборудование.

Чертежи узлов, составляющих всю конструкцию, приведены здесь:

Резьбовая стяжка (3 детали)

Чтобы изготовить детали, нужно располагает токарным, сверлильным и, наверное, фрезерным станком. Возможно, проще обратиться в мастерскую. Распечатайте чертёж, скачав его с сайта.

Скорее всего, других чертежей универсальных стяжек в интернете нет. А то, что показано выше, взято из книги по ремонту отечественных авто. Можете пользоваться.

Допустим, стяжки были изготовлены согласно чертежам и все детали друг к другу подходят. Но и тогда совет об использовании смазки остаётся в силе. Нужно взять солидол или циатим и нанести этот материал на резьбу гаек.

Упаковка циатим-201, 20 гр.

Смазка циатим-201 – материал достаточно дорогой. Можно снизить расход, смешав его с машинным маслом в пропорции 50/50. Желаем удачи.

Стяжка пружин амортизаторов своими руками просто и реально

Стяжка пружин амортизаторов

Довольно часто случается так, что амортизаторы на автомобиле изнашиваются или выходят из строя. Это не удивительно, а причин таким последствиям может быть множество. В таком случае каждый владелец машины сталкивается с рядом неприятностей и единственным их решением может быть замена амортизаторов.

Это интересно: Видео регулировки редуктора заднего моста ВАЗ 2107

Провести ее можно в сервисном центре или у себя в гараже, однако для этого понадобится стяжка пружин (некоторые называют их спиралями амортизатора), для которых нужен специальный съемник, а также некоторые знания и умения.

Стоимость стяжек в магазинах

Можно и вовсе не заморачиваться и приобрести готовое изделие в магазине. Изобилие может поставить в тупик. Существуют гидравлические и механические стяжки пружин амортизаторов. Цена на них существенно отличается. Самые дешевые варианты обойдутся примерно в 1 500 рублей, ну а самые дорогостоящие — примерно в 30 000 тысяч. Безусловно, для единичных работ вовсе не обязательно приобретать дорогостоящий продукт. Вам будет вполне достаточно механической стяжки за пару тысяч рублей.

Можно приобрести гидравлические стяжки. Работать с ними более удобно, но и ценник тут в два раза выше. Существуют универсальные стяжки с различными насадками, но это тоже достаточно весомая покупка. Обращайте внимание на качественные механические стяжки пружин амортизаторов. Цена на нормальный продукт будет в диапазоне 2-3 тысяч рублей.

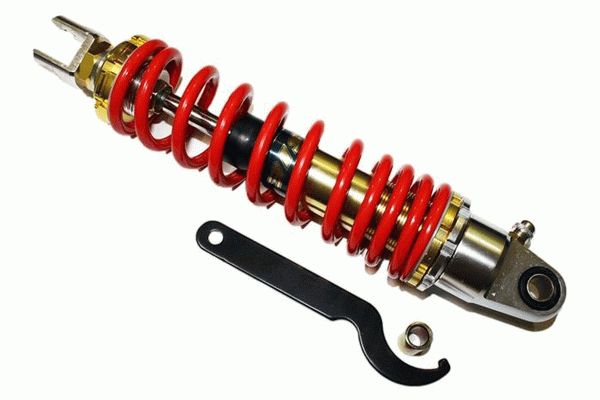

Как устроен амортизатор

Обязательной составляющей каждого амортизатора является пружина. Существуют сейчас всевозможные прогрессивные виды данного механизма такие как, масляные или пневматические, однако в конструкцию каждого из них входит все тот же спиральный элемент, помогающий удерживать заданный уровень автомобиля над землей, а также облегчающий работу при нагрузке на само амортизирующее устройство.

Довольно часто случается так, что амортизатор находится в полном порядке, в то время как пружинящий элемент износился, потерял необходимую жесткость или вовсе лопнул. В таком случае нужна ее срочная замена, которую возможно провести своими руками только имею съемник.

Существует обратная сторона медали, когда с пружиной все в полном порядке, а нужно провести ремонтные работы с самим амортизатором, в этом случае съемник будет незаменим.

Что такое съемник

Съемник, это специальное устройство, которое позволяется проводить сжатие пружин амортизаторов, чтобы в дальнейшем можно было продолжать ремонтные работы. Вариаций данного устройства существует масса, однако самый распространенный съемник для пружин — это две металлические рейки с нарезанной по всей их длине резьбой и закрепленные по обе стороны крюки, которые при повороте идут навстречу друг другу. Т.е. когда нужно проводить сжатие пружин, достаточно просто проворачивать рейку, а закрепленные крюки будут стягивать пружину.

Существует еще более упрощенный метод съемника — ременной. В таком случае используются две «лягушки» с заправленными в них прочными тканевыми ремнями. Ремни прокидываются на верхний и нижний виток пружин, далее владелец авто начинает работать «лягушками», нажимая на каждую поочередно. Впоследствии этих действий ремни натягиваются, и «спираль» начинает стягиваться, после чего можно проводить ремонтные работы.

Как сжать пружину в полевых условиях

Некоторые умельцы используют ремни безопасности при отсутствии стяжек. Для работы надо 2 ремня безопасности, 2 рычага (арматура, крепкие палки, трубы).

Процедура сжатия пружины

1. Продеть ремни с обеих сторон пружины и завязать надежным узлом.

2. В качестве рычагов берем указанные выше материалы.

3. Пружина кладется на бок.

4. Рычаг просовываем под каждый ремень и закручиваем. Фиксируем проволокой.

5. Начинаем попеременно крутить рычаги, чтобы сжать пружину.

6. Пружина сжата, продолжаем следующие процедуры.

Процесс стяжки пружин

начнем с того, что описанные выше съемники не единственные в своем роде, бывают еще несколько конфигураций этого устройство, его также можно сделать своими руками или просто купить. Однако без него стяжка будет сущим кошмаром и практически невыполнимым заданием.

Приступая же к выполнению этой операции необходимо, прежде всего, снять стойку с амортизатором, предварительно поставив автомобиль на домкрат и надежно его зафиксировав.

Далее съемник крепится на верхний и нижний виток пружин, и начинается работа руками. В зависимости от того, каков принцип работы вашего съемника, вы будете либо вращать какой-то его элемент, либо как в случае с «лягушкой» поочередно работать двумя педальками.

На этом стяжку можно считать завершенной, главное, что нужно помнить, это не стоит сжимать пружину полностью, повышая риск поломки, как самой пружины, так и приспособления для сжатия. Достаточно просто высвободить нужный вам элемент от давления и провести ремонт или замену амортизирующего механизма.

Что касается использования съемника, тот он призван облегчить весь процесс ремонта, ведь без него пришлось бы не только фиксировать стойку тисками, но еще и прилагать огромные усилия для сжатия пружин, нужно было бы, чтобы их кто-то держал, пока вы занимаетесь всем механизмом и т.д.

К тому же, используя данное приспособление, вы делаете процесс ремонта безопасным для себя, практически, исключая шанс срыва пружины.

Замена стоек и амортизаторов

Теперь, когда вы знаете разницу между амортизатором и стойкой в ​​сборе и их функциональностью, пришло время их заменить.

1. Припаркуйте автомобиль на ровной поверхности и откройте капот. Установите трансмиссию в положение парковки (на автомат коробке) или на передачу (в механической коробке) и дополнительно поставьте на ручник.
2. Если на вашем автомобиле установлена ​​система автоматического управления поездкой (ARC), выключите пневматическую подвеску перед тем, как поднять автомобиль.
3. Ослабьте гайки крепления колеса сбоку.
4. Поднимите шину домкратом и надежно закрепите.
5. Снимите колеса.

А) Замена стойки

1. Работая с моторного отсека, снимите три верхние крепежные гайки, удерживающие стойку в сборе с корпусом.
2. На некоторых моделях транспортных средств необходимо отсоединить конец поперечной рулевой тяги от нижней части кулака рулевого механизма.

• Для этого вам может понадобиться съемник для отсоединения рулевой тяги от поворотного кулака.
• На некоторых других моделях может потребоваться снять суппорт тормоза, тормозной диск и даже узел ступицы, прежде чем снимать стойку в сборе.
• Кроме того, если в вашем автомобиле установлена ​​система ARC, вам необходимо отсоединить электрические разъемы, воздушные трубки датчики.

1. Когда ржавчина не позволит вам повернуть крепежные болты, нанесите проникающее масло на резьбу или используйте WD40 – смазка обладающая очень большой текучестью и проницаемостью, даже в микро щели.

ПРИМЕЧАНИЕ. В некоторых моделях необходимо сначала сжать спиральную пружину, прежде чем начинать ослаблять крепежные болты стойки. Для это вам нужен будет съемник пружин, его можно купить в магазине или заказать самодельный у авто мастера, который занимается подобными вещами.

1. Начните ослаблять гайки на двух нижних крепежных болтах, которые крепят стойку к поворотному кулаку
2. С помощью молотка осторожно вытолкните крепежные болты, снимите гайки с крепежных болтов и завершите снятие болтов.
3. Осторожно снимите фланец стойки в сборе с поворотного кулака.

• Если вам трудно отделить монтажный фланец стойки от поворотного кулака, используйте резиновый молоток или деревянный блок, чтобы постучать по поворотному поворотному кулаку, чтобы помочь отделить стойку от него.
• На других моделях вам, возможно, придется раздвинуть поворотный кулак и опору стойки, используя монтировку для разделения компонентов.

1. После того, как вы сняли распорку с поворотного кулака, используйте кусок проволоки, чтобы прикрепить поворотный кулак к подвеске, чтобы предотвратить поворот кулака и его провисание.
2. Снимите стойку в сборе с автомобиля.

Б) Замена амортизатора

1. Работая из моторного отсека, ослабьте верхнюю крепежную гайку, крепящую амортизатор к корпусу. На некоторых моделях вы можете получить доступ к верхнему крепежному болту из-под автомобиля после подъема и надежной фиксации автомобиля.

• Если шток поворачивается при попытке снять верхнюю крепежную гайку, попробуйте удерживать шток на месте с помощью плоскогубцев из-под автомобиля.

1. Поддержите нижнюю часть амортизатора с помощью домкрата.
2. Нанесите проникающее масло на болты, чтобы при необходимости его было легче снять.
3. Ослабьте и снимите нижний крепежный болт, удерживающий амортизатор на месте.
4. Снимите верхний крепежный болт и медленно опустите домкрат на несколько сантиметров. Оставьте домкрат на месте для поддержки оси или рычага управления.

ВНИМАНИЕ: Снятие амортизатора

В некоторых случаях необходимо поддерживать ось (обычно домкратом), к которому подключается амортизатор, перед тем как фактически снять болт крепления. Это предотвратит удар вниз (раскрытие амортизатора) после снятия крепежного болта, что может привести к серьезной поломке авто.

После снятия оставьте домкрат поддерживающие рычаг управления или ось на месте.

Вывод

Процесс стяжки пружин амортизатора это та мера, с которой сталкивается каждый водитель, пожелавший провести ремонт амортизаторов своими руками, а не везти своего «железного коня» в автосервис. Однако без съемника провести данную операцию не то чтобы совсем невозможен, но она будет сопровождаться массой сложностей и достаточно высоким риском для человека. Если же использовать столь простое и не дорогое приспособление для стяжки, риск сразу же сводиться к минимуму, а сам процесс работы становится легким и быстрым.

Еще несколько моментов

Вот мы и разобрались с вами, что сделать стяжку своими руками не так уж и сложно. Для этого, кроме желания, небольшого количества инструмента и времени, ничего не нужно. Если же стяжки нет, а пружину снять нужно, то лучше не рисковать собственным здоровьем и не экспериментировать, а обратиться в СТО.

Стянуть пружину амортизатора без стяжек не выйдет, об этом уже было сказано. Это не касается случаев, когда изделие потеряло свою упругость и имеет трещины. Рабочей такую пружину назвать уже нельзя. Можно найти огромное количество вариантов изготовления самодельных стяжек, самые популярные из них мы с вами только что рассмотрели.

Самодельная стяжка для пружин амортизатора делается быстро и просто. Главное — чтобы конструкция получилась прочной и выполняла свою основную задачу. Не забывайте, что если стяжка соскочит с пружины, можно получить серьезный ушиб от удара, поэтому всегда старайтесь держать пружину подальше от лица и надежно закреплять её, если есть такая возможность.
