При обработке заготовки в слесарной мастерской, деталь крепят к верстаку, чтобы она не перемещалась. Струбцина быстрозажимная станет полезным инструментом столяру, плотнику, если на его рабочем столе не установлены тиски.

Быстрозажимная Струбцина своими руками

Этот механизм можно изготовить своими руками, чтобы потом с легкостью соединять детали в нужных точках саморезами, болтами.

С фиксаторами элементы хорошо склеиваются, пока мастер занят другим делом.

Где используют самодельные зажимы

В гараже, помещении для столярных работ мастер собирает комплект инструментов, которые понадобятся для различных поделок. Часто необходимо заготовки устойчиво крепить к столу или верстаку, чтобы выполнить отделку материала.

Нужна будет струбцина для сохранения устойчивого положения деталей в следующих случаях:

при мебельной сборке, когда склеивают доски, щиты, нужно удержать части элементов;
во время установки эхолотов на торцах лодок, рыболовы используют для закрепления приманки;
настольный светильник легче повесить на стену, различные предметы быта, которые нужно держать одной рукой;
установка пильного диска на болгарку происходит с дополнительным держателем;
древесную напольную стяжку делают с удерживающим приспособлением;
ремонтируют крылья машины с применением устройства;
делопроизводители пользуются самостоятельно изготовленными зажимами, чтобы сделать переплеты на крупных бухгалтерских журналах;
закрывают крышки на часах мастера по ремонту с помощью миниатюрных, поддерживающих установок;
сапожники используют в мастерских самодельные зажимные приспособления.

Сварщикам тоже часто требуется устойчивый, надежный держатель с металлическим корпусом, чтобы свободно работать обеими руками.

Полезные рекомендации

Струбцина, как и любой другой инструмент, должна лежать в отведенном для этого месте. Можно использовать для этого полку в гараже или ящик с инструментами. Если нет времени делать инструмент, тогда можно воспользоваться собственной смекалкой. Круглую заготовку просто зафиксировать на кольцах, что предварительно набивают на раму. Самая простая струбцина выглядит как пара брусков, обмотанных скотчем. В таком инструменте можно зажать трубу или металлический прут.

Основные виды

В домашних условиях можно сделать простое ручное устройство для столярных работ.

В конструкцию инструмента войдут основные детали:

рама;
зажимные муфты;
подвижная часть;
винты или рычаги.

Самодельная струбцина из металла

Фиксатор не дает перемещаться зажатой заготовке, для этого настраивают уровень сжатия. По форме захвата обрабатываемых материалов, установки названы:

угловыми;
монтажными;
винтовыми;
ручными;
быстрозажимными.

Для практичности инструмент делают с максимальным раздвижением и плавным рабочим ходом. В зависимости от способа скрепления струбцина может быть:

G-образной – самой популярной у мастеров из-за простоты конструкции и эксплуатации. Металлическая скоба имеет по одну сторону упорную площадку, по другую, вкрученный в резьбу регулировочный винт. На нем внутри находится рабочая губка, сверху приварена рукоять. Механизм удобен для обработки тяжелых, крупных, но простых по форме заготовок.
F-образной, универсальной с опорной поверхностью, прикрепленной к длинному стержню и скользящим по нему блоком с муфтой. Фиксирует зажим вспомогательный винт.
Трубной для крепления крупных деталей. Регулируют уровень захвата по длине стержня на опорной площадке со скользящими губками. Трубные зажимы позволяют работать с объемными предметами.
Угловой соединяют элементы. Для создания при стыковке прямого угла имеется установка из 2 опорных и рабочих поверхностей. Это могут быть 2 перпендикулярных винта или на одном установлен угловой блок. Иногда устройства создают для расположения деталей под разными углами.
Ленточной с зажимом, сделанным из прочного синтетического материала с блоком натяжения. Подгоняют углы дополнительными пластиковыми приспособлениями. Такое устройство применяют для обработки заготовок, закругленных с большим диаметром, когда нужно зафиксировать многоугольные соединения.

Струбцина своими руками может быть изготовлена из древесного и металлического сырья. Для домашней мастерской больше подойдут устройства:

винтовые;
быстрозажимные;
трубные.

Часто приходится обрабатывать заготовки на угловой или клещевой модели.

Для этих типов не нужны сложные характеристики материалов, простой порядок изготовления.

Самодельная Струбцина

Материалы и этапы сборки

Для того чтобы изготовить зажимы для дерева, понадобятся следующие элементы:

брусок из бука или березы;
сверло перьевое;
труба 2,5 см;
врезные гайки подходящего диаметра;
гайка, которая имеет закругленный набалдашник (используется для декора);
фреза диаметром 2,5 см и длинная шпилька.

Основой материала является труба, от которой отрезают кусок требуемой длины. В зависимости от размера губок необходимо распилить брусок. Кусочки должны быть от 15 до 20 см. Для свободного движения бруса по трубе следует сделать отверстие диаметром 2,5 см на расстоянии от края 2,5 см. Параллельно отверстию нужно выполнить пропил с того же торца. Для фиксации губки на трубе соединяют отверстие с торцом.
Для забивной гайки необходимо просверлить дополнительное отверстие сбоку от пропила. В него необходимо забить гайку и закрутить с обратной стороны болтом. Чтобы зафиксировать губку, следует зажать трубу в отверстии. Для передвижения трубы необходимо раскрутить болт, затем передвинуть элемент и повторить все действия снова.
В нижней зажимной части устроено 2 губки, она немного больше верхней, имеет дополнительную гайку. По строению же обе части одинаковые. Дополнительная забивная гайка располагается в противоположном конце трубы, в которую устраивается шпилька с гайкой типа «барашек».
Во второй разборной подвижной части нет таких зажимных деталей, как пропилы и гайки. Размеры такого элемента тоже немаленькие. В этой части необходимо сделать углубление для устройства шпильки.

Что особенного в самодельных устройствах

Хорошо иметь в мастерской заводские инструменты. Но все ломается, а так много подручных материалов, которые помогут избежать проблем, сократят время на производство необходимых вещей. В самодельных устройствах нужно учитывать особенность конструкций:

муфты, которые крепко удерживают обрабатываемый материал, должны быть толстыми, где соединяемые предметы будут находиться в жестком состоянии, не выгнется шов при сварке;
необходимо использовать медные винты, их резьба не нарушается спайкой при попадании расплавленного сплава, увеличивается срок эксплуатации;
зажимы для сварки предоставляют свободное пространство для действий, увеличивают рабочие участки, сварщик устанавливает детали под нужным углом, регулирует их положение.

Конструкция из корпуса с передвижным агрегатом и зажимным болтом

Конструкция из корпуса с передвижным агрегатом и зажимным болтом позволяет контролировать рабочий процесс, повышая производительность, сокращая время на производство.

Зачем создаются проклеенные щиты из дерева

Даже в том случае, если толщина позволяет создавать изделия с большой шириной, их последующая эксплуатация вызывает большие сомнения. Те, кто часто имеют дело с древесиной, отлично знают, что изделия из цельного дерева являются довольно капризными в плане использования.

Чтобы изделие из дерева не утратило свою изначальную форму, саму древесину необходимо заранее очень хорошо высушить. Желательно не меньше четырех недель продержать материал в условиях того помещения, где изделие будет расположено впоследствии. Однако это условие очень сложно соблюсти, если речь идет о подоконнике или двери. Перепады температуры и влажности, так или иначе, приведут к деформации.

Склейка помогает избавиться от этого недостатка. Для этого деревянные бруски складываются в целостный щит, а затем проклеиваются. Чтобы заготовка действительно превратилась в единое целое, используется специальный механизм – струбцина. Ее довольно просто можно создать в домашних условиях, хорошо сэкономив на заводских моделях.

Алгоритм рабочих процессов

В основном струбцина зажимает детали под прямым углом. Но можно в конструкции устанавливать наклон по необходимости.

Металлические устройства

Металлические устройства крепко держат заготовку, они устойчивые и более надежные.

Нужно соблюдать порядок действий:

Создают корпусную часть, на производство основания используют сплавы с толщиной в 10 мм. Зажимы делают из уголков, которые приваривают или крепят болтами.
На прижимное устройство подойдет металлический стержень, консоль или скрепленные друг с другом несколько гаек. На кронштейне сверлят отверстия, накручивают резьбу. Фиксируют к основе болтами.
Когда формируют угол, обращают внимание на прижимные скобы. Соединяют только одинаковые по размерам уголки. Надежной конструкцией будет зафиксированная муфта с уголком, установка 2 такого же элемента, прижатого к скобам и скрепленного сваркой.
Правильный монтаж подвижного устройства. С боковых сторон идет крепление направляющих, по ним будет осуществляться передвижение внутреннего основания. Вырезают паз по направлению луча, разделяющего конструкцию с угла на 2 равные части.
Дрелью делают отверстия, шуруповертом закручивают болты с гайками и шайбами.
Метиз выбирают с резьбой на стержне, которая накручена не до головки.

Можно на практике испытать эти рекомендации:

вырезать из металлического листа 3 полосы шириной 45 мм, и длиной равной 110, 260 и 510 (мм.);
подготовить прямоугольные железные пластинки;
приварить 1 лист на основание;
2 стальной лист сваривают с меньшей стороной;
соединяют сваркой шайбы;
прикладывают гайки к подвижной детали.
ножку стержня устанавливают в параллельном положении;
сварку первого стального прямоугольника выполняют к наружной стороне;
передвижную часть фиксируют внутри устройства с торцов;
шайбы приваривают к стержню.

Обыкновенное устройство создает проблемы с некоторыми видами работ. По причине ограниченного расположения установки, которое может выполнять действия под прямым углом. Устраняют ограничение разъемным болтовым соединением, прижимным регулируемым болтом. С помощью метиза выбирают угол, затем крепят заготовки.

Собираем самодельную струбцину своими руками

Струбцина – приспособление для сварщика незаменимое, точно так же, как и для слесаря, столяра и других специалистов, которым надо что-то сварить, скрепить, склеить и т.д., предварительно зафиксировав элементы конструкции относительно друг друга статично в заданном положении. Рынок слесарных инструментов предлагает широкий ассортимент продукции, способной удовлетворить запросы самых придирчивых покупателей. Но и цены на нее соответствующие. Однако, размеры и конфигурация конструкций с которыми приходится работать могут сильно отличаться. Вряд ли вы приобретете одну струбцину на все случаи жизни. Нужно хотя бы десяток разных по размеру: маленьких, средних больших и т.д. и т.п. Не покупать же каждый раз дорогостоящую оснастку для разовой работы? Это в конечном итоге влетит в копеечку! В таком случае целесообразно будет ее изготовить практически даром из вторичных материалов: обрезков металла, болтов, шайб и гаек.

Как может выглядеть самодельная струбцина, сделанная своими руками? Предлагаем вам несколько вариантов.

№1 Самый простой вариант

Струбцина состоит из двух толстых стальных пластинок с просверленными под болты отверстиями. Конструкция собирается, соответственно, на гайках. Может применяться для зажима двух заготовок, например, на время их склеивания или точечной прихватки сваркой, или для других целей.

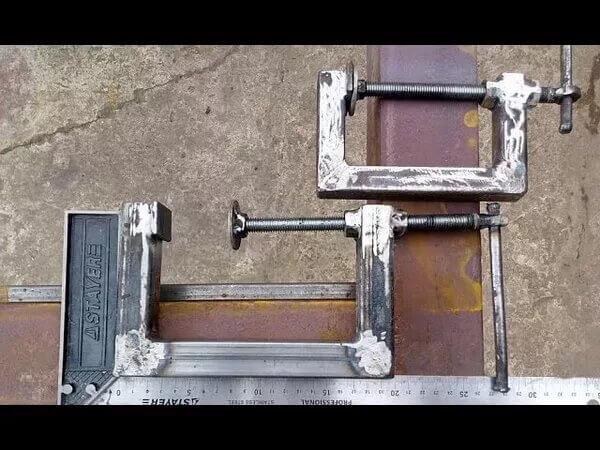

№2 G-образная струбцина

Для такой «приспособы» потребуется вырезать любым удобным способом (лучше газовым или плазменным резаком) «кусок металла» с-образной формы, подобрать длинный болт с пяточкой (последняя должна крутиться) и отверстием под отвертку или штырь.

Можно поступить еще проще и использовать в качестве «основы», например, два уголка. сваренных вместе или часть швеллера. Такие струбцинки разных размеров будут всегда полезны в хозяйстве.

№3 F-образная струбцина

Можно сделать из профильной трубы с отверстиями, чтобы можно было сдвинуть планку и увеличить площадь захвата. Зажим собирается по тому же принципу, что и в предыдущих вариантах.

№4

Практически у каждого в хозяйстве есть ненужная старая советская мясорубка. В крайнем случае можно использовать ее зажим в качестве струбцины. Если лишняя часть мешает, можно ее обрезать.

Возможны и другие варианты. Предлагайте, обсудим здесь или в группе ВК.

Простые модели

Простая по конструкции, изготовленная струбцина своими руками из металла позволит склеить детали. Можно их зажать и оставить, пока клей полностью не затвердеет. Для этого нужно подготовить:

2 толстых металлических полосы;
в каждой пластине светлят отверстия с полным совпадением друг с другом;
на шпильках нарезают резьбу.

Работа с зажимным устройством:

между железными листами вставляют детали, смазанные клеящим веществом;
гаечным ключом закручивают гайку на шпильке;
убирают на время пока элементы не склеятся.

Монолитная ножовка

На следующую модель нужна монолитная ножовка.

Вернее, понадобятся рамы от пил для резки металлических фрагментов. Кроме этого подготавливают:

шпильки;
стальные пластины;
винты с гайками.

На один конец рамы приваривается опорная площадка, на другой устанавливается гайка для установки регулировочного винта с муфтой и ручкой.

Принцип действия

Принцип работы струбцины очень простой. Необходимо развести крайне губки таким образом, чтобы они были друг от друга на расстоянии на 3 см большем, чем ширина щита, который будет установлен. Далее нужно зафиксировать их на трубе. Для этого зажимают гайки, которые расположены по краям. Заготовки необходимо положить на трубки и заклеить клеем. Затем их нужно стянуть между собой при помощи вращения «барашка».

При умении пользоваться болгаркой и сварочным аппаратом можно сделать такую же струбцину для склеивания дерева из металла.

Для поддержания плоскости делянки трубками рекомендуется устроить струбцины в шахматном порядке. Главным преимуществом такого инструмента является простота изготовления и эксплуатации.

Порядок изготовления струбцины из трубы

Для простоты производства нужно сделать чертеж.

Чертеж

Заранее подготовить:

трубу;
металлические кольца – 3 шт., по внутреннему диаметру равные внешним трубным размерам;
сварочный аппарат.

Выполняют работу в следующем порядке:

2 кольца сваркой соединяют со стальными уголками, выполняющими роль опорной площадки;
свободное кольцо приваривают к трубе с установленной гайкой;
длинный болт вкручивают, на шляпку приваривается металлический стержень, который будет служить ручкой;
на свободный конец трубы надевают кольцо, на нем находится верхняя муфта, нижнюю губку просверливают, чтобы установить штифты;
проводят установку нижнего кольца.

Такие самодельные держатели используют при сборке мебельных гарнитуров, любых строительных или монтажных работ.

Струбцина без стяжки

Такую струбцину самозажимную можно легко изготовить. Даже новичок может сделать несколько штук, не испытывая при этом затруднений. Лучше брать твердые породы древесины. Вначале изготавливают деревянную струбцину и скользящие губки. В конце ведущего винта, переходящего в зажимную колодку, сплющивают. Это дает возможность фиксации гайки на концах. После этого ее вывинчивают и измельчают на стержне.

Какие детали требуются для зажимных колодок? У верхней части имеется глубина 6 мм. Есть здесь и сквозное отверстие диаметром 10 мм. Нижняя зона закруглена таким образом, что не имеет зависимости с нижней планкой стержня. Две гайки заклинивают, чтобы они не рассыпались. Указанные части оставляют в соответствии с их первоначальной толщиной. Благодаря этому элементы с легкостью перемещаются по тонкому стержню.

Головка болта фиксируется в отверстия стержня. Для верхнего блока требуется незначительный скос, что дает возможность губке скользить на планке. При сборке движущиеся элементы должны свободно перемещаться при разблокировке. Фиксированная губка собирается, а между планкой и зажимной колодкой надо оставлять небольшое пространство. Благодаря этому первая будет свободно перемещаться.

При сверлении отверстия в зажимной колодке она продолжает находиться не совсем по центру. Можно использовать этот момент, вращая площадку, чтобы обустраивать зазор. При склеивании ручки на эпоксидную смолу плоская поверхность должна быть направлена книзу. За счёт этого плоская часть будет свободно стекать с неё.

Чтобы изготавливать стойку для готовых струбцин быстрозажимных своими руками, раскладывают зажимы. Осматривает их для определения расстояния, после чего делают все необходимые замеры. Они должны быть как следует подогнаны, чтобы можно было брать и укладывать их без особого труда на место. Зажимы довольно лёгкие, и стойка не подвергается большим нагрузкам. Значит, клея и стеновых анкеров будет достаточно в этом случае.

Что нужно для угловых зажимов

Часто сварку проводят, соединяя металлические листы под углом. Их нужно неподвижно держать, как сделать это сварщику, если его руки заняты электродом с маской.

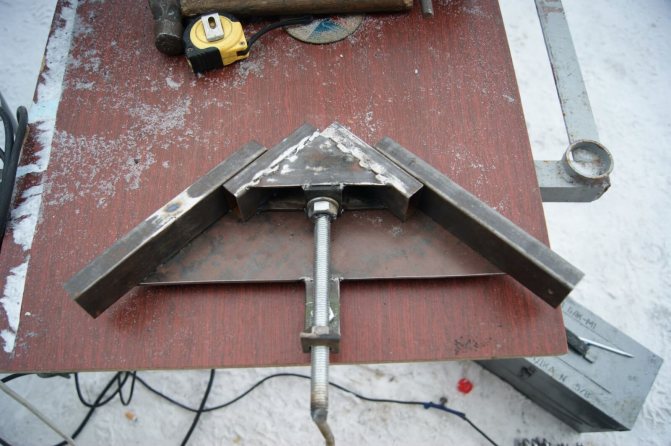

Фиксирующее приспособление

Выручит простое фиксирующее приспособление.

Предварительно собирают:

10 мм. по толщине металлические полосы;
уголки 40х40 или 50х50 (мм.);
гайки – 4 шт.;
кронштейн.

Уголок скрепляют болтами или сваркой жестким соединением. Прижимным устройством будут приваренные друг с другом гайки или консольная опора, в отверстиях которой накручена резьба. На установленных направляющих будет перемещаться зажимной механизм. Дрелью сверлят отверстия, вставляют болты, закручивают гайки.

Следующая модель тоже не сложная, но её крепят к верстаку – так удобней работать. Нужно подготовить:

2 уголка размером 70 х 70;
2 листа железа;
2 стальные шпильки;
гайки – 6 шт.

Порядок производства:

Уголки сваривают под прямым углом.
Для жесткости ставят металлические планки.
По середине уголков приваривают по 1 консоли.
В просверленном отверстии нарезают резьбу.
В приваренную гайку вкручивают шпильку, она будет фиксировать заготовку.

Соединенные сваркой гайки устанавливают на конец шпильки, тоже приваривают.

Универсальное устройство

Приспособление для сварки труб

Это приспособление пригодится для сварки труб.

Нужны компоненты:

уголки – 2 шт. по 70 х70 (мм.);
металл до 10 мм. толщиной – 2 полосы;
болты – 3 шт.;
гайки – 5 шт.

Выполняют работу в порядке очередности:

стальные полосы обрезают по концам под углом в 45 град.;
сверлят отверстия под болты, скрепляют ими пластины;
приваривают к железу уголки по ширине 7см.;
на корпусной основе сверлят полые выемки;
сваркой на каждую сторону устанавливают гайки.

В такой установке можно работать с трубами под нужными углами. Для этого:

откручивают гайки на стальной опоре;
выставляют под нужным углом;
прикручивают верхними болтами для надежности крепежа.

Если есть тиски, струбцину фиксируют для регулировки нужного угла.

F- образная форма

Для того чтобы облегчить работу, потребуется приготовить несколько простых струбцин. Заранее надо подготовить небольшие обрезки любого профиля, гайку с винтом и крепежные болты. Угловые струбцины для сварки изготавливают в 2 этапа.

Основание

Понадобятся три обрезка профильной трубы. Профиль можно использовать любой, который есть под рукою, но лучше взять с разными размерами полок. К примеру, труба 25/60 может послужить отличной заготовкой для основания.

Отрезают детали длиной 300, 200, 100 мм. Распределяют меньший отрезок посередине длинного и прихватывают их. Получилось основание 180 мм по ширине.

От большего края размечают и зарезают углы под 450. Отрезок профиля длинной около 150 мм приваривают посередине длинной части основы. На эту деталь будет крепиться гайка с зажимным винтом.

Отрезают уголок или профиль по длине скоса на основании и прихватывают отрезки к торцу основания. Данные части конструкции служат как направляющие заготовки и как упоры при фиксации.

Проваривают все стыки и хорошо зачищают их болгаркой с зачистным камнем. Основание угловой струбцины для сварки готово, можно переходить к финальной части сборки.

Что в итоге

Струбцины

Нормативов и серьезных требований к изготовлению струбцин нет.

Устройство должно выполнять свое назначение, соответствовать характеристикам по:

Надежности и качеству. Ручные тиски, любое крепежное металлическое приспособление прочные и долго служат. Детали с разным коэффициентом упругости можно крепко стягивать.
Легкому весу. Такие агрегаты обычно делают мобильными, их придется переносить, поэтому масса материалов один из важных параметров.
Сильному захвату. Стальные муфты, позволяют крепко удерживать сырье для обработки. Они не должны совершать поворотов, скольжений и выпадать из паза.
Универсальности. Лучше собрать инструмент для выполнения разных функций. Незачем копить много механизмов с одним направлением. Приспособление сможет удержать с максимальной устойчивостью как сплав металлов, так и пластик с древесиной.

Самодельные держатели используют для обработки разных материалов, у них может быть форма гладкая, трубчатая. Важно правильно подобрать зажимный инструмент. Для этого нужно четко знать: для каких целей будет использоваться механизм.
