Как подобрать виброопоры и виброподушки для станков и оборудования

Уменьшить шум работающего оборудования и устранить вибрацию поможет установка специальных компенсационных элементов – виброопор. Они гасят механические колебания, предотвращая пассивную и активную вибрацию.

Почему возникает вибрация

Причиной появления вибрации могут быть микродефекты деталей и движущихся элементов, неравномерное распределение веса, всевозможные искривления в результате износа. В любом вентиляторе, как и вентиляционной установке, естественно есть движущиеся элементы, которые в процессе работы создают шум в системе и вибрацию. Главными побудителями вибраций являются лопасти вентилятора, электродвигатель и вал передачи движения.
Когда вентилятор новый и только установлен, он создает небольшой шум, работает тихо и без тряски. После прохождения некоторого периода, детали эксплуатируемого оборудования изнашиваются, искривляются, что приводит к перераспределению массы этих деталей и неоднородности. В таком случае становится понятным появления вибрационных эффектов при частоте лопастей вентилятора 1900 оборотов в минуту.

Как уже упоминалось выше, вибрация тесно связана с шумом, более того, в инженерных системах именно вибрация есть структурной составляющей шума и вызывает его возникновение в более 60 процентов

Это подтверждает важность проведения акустических расчетов в своих проектах.

Подбираем двигатель для вибростола

В качестве источника колебаний можно использовать различные двигатели:

• бывший в употреблении или новый мотор мощностью до 1000 Вт. Он способен передавать вибрацию столешнице с габаритами 0,8х1,5 м. На приводном валу электродвигателя необходимо закрепить два эксцентрика, угловое положение которых можно изменять. Это позволит регулировать амплитуду и силу колебаний;
• вибродвигатель промышленного изготовления. Он должен крепиться к поверхности рабочего стола. Стандартный вибромотор оснащен эксцентриками, установленными с противоположных сторон вала. Регулируя взаимное положение дисбалансов, можно изменять уровень вибрационного воздействия.

Можно также закрепить к нижней плоскости стола вал на подшипниковых опорах, который имеет смещенный центр тяжести. С помощью ременной передачи конструкцию можно соединить со шкивом мотора. Уровень и направление вибрации в данном варианте регулируется положением эксцентрично закрепленного груза.

ОБЩИЕ ПОЛОЖЕНИЯ

По окончании основных общестроительных работ ведется подготовка строительного объекта под монтаж элементов зданий, связанных с устройством вентиляции: устройство площадок и фундаментов под вентиляционное оборудование, прокладка подпольных каналов, проемов в стенках, перекрытиях и перегородках для установки воздуховодов или вентиляционного оборудования, заборных шахт, помещения для размещения приточных и вытяжных камер и др.

На стенах несмываемой краской наносятся красные отметки чистых полов.

К монтажу вентиляционных устройств приступают, когда объект принят по акту под монтаж. Подъемно-транспортные, монтажные и такелажные приспособления подготавливают согласно проекту производства работ до начала монтажа. Инструменты и механизмы доставляются на строительную площадку за день до начала работ из расчета количества занятых рабочих в монтажной бригаде. Вентиляционное оборудование и воздуховоды доставляют на приобъектный склад до начала работ.

Монтаж вентиляционных устройств производят из узлов и деталей, заранее заготовленных и полностью укомплектованных. Воздуховоды, связанные с технологическим оборудованием, монтируют после установки технологического оборудования; воздуховоды общеобменной вентиляции — независимо от технологического оборудования.

Установка вставок виброизолирующих к насосам давлением: 1,6 МПа диаметром 300 мм

ЛОКАЛЬНАЯ РЕСУРСНАЯ ВЕДОМОСТЬ ГЭСН 18-05-002-09

ЗНАЧЕНИЯ РАСЦЕНКИ

В расценке указаны прямые затраты работы на период марта 2014 года

для города Москвы, которые рассчитаны на основе нормативов
2014 года с дополнениями 1
путём применения индексов к ценам используемых ресурсов. Индексы применялись к федеральным ценам
2000 года
. Использованы следующие индексы и часовые ставки от «союза инженеров-сметчиков»: Индекс к стоимости материалов:
7,485
Индекс к стоимости машин:
11,643
Используемые часовые ставки: В скобках указана оплата труда в месяц при данной часовой ставке. Часовая ставка 1 разряда: 130,23 руб. в час (
22 920
) руб. в месяц. Часовая ставка 2 разряда: 141,21 руб. в час (
24 853
) руб. в месяц. Часовая ставка 3 разряда: 154,46 руб. в час (
27 185
) руб. в месяц. Часовая ставка 4 разряда: 174,34 руб. в час (
30 684
) руб. в месяц. Часовая ставка 5 разряда: 200,84 руб. в час (
35 348
) руб. в месяц. Часовая ставка 6 разряда: 233,96 руб. в час (
41 177
) руб. в месяц.

Перейдя по этой ссылке, Вы можете посмотреть данный норматив рассчитаный в ценах 2000 года.Основанием применения состава и расхода материалов, машин и трудозатрат являются ГЭСН-2001

ТРУДОЗАТРАТЫ

Сколько стоит ремонт квартиры. Стоимость ремонта квартиры за час.

ЭКСПЛУАТАЦИЯ МАШИН И МЕХАНИЗМОВ

РАСХОД МАТЕРИАЛОВ

ИТОГО ПО РЕСУРСАМ: 170 019,27 Руб.

ВСЕГО ПО РАСЦЕНКЕ: 179 985,45 Руб.

Вы можете посмотреть данный норматив рассчитаный в ценах 2000 года. перейдя по этой ссылке

Расценка составлена по нормативам ГЭСН-2001 редакции 2014 года с дополнениями 1

в ценах
марта 2014 года
.Для определения промежуточных и итоговых значений расценки использовалась программа DefSmeta

Смета на строительство дома, на ремонт и отделку квартир — программа DefSmeta
Аренда программы
В программе предусмотрен помощник, который превратит составление сметы в игру.

Обзор виброопор серии ОВ и их характеристики

Причины вибрации

• разбалансированная крыльчатка вентилятора;
• плохо закрепленные болты на кронштейнах;
• монтаж блока на слабой поверхности;
• отсутствие виброопоры для кондиционера.

Повышенный уровень вибрации сопровождает работу не только бюджетных, но и дорогостоящих моделей. Если он вызван недочетами при монтаже наружного блока, их можно исправить.

Виды виброизоляторов

Основные виды методов снижения вибраций от вентиляционных установок:

• виброопоры;
• амортизаторы;
• эластичные виброизолирующие материалы.

Данные элементы также используют в тандеме с плавающими плитами и другими конструктивными решениями. Кроме этого, неотъемлемым элементом является виброизолирующий фундамент под оборудование.

Виброопоры

Виброопоры исполняют одновременно несколько функций: они могут выполнять роль болтов, кронштейнов, крепления, опор, демпферов и, собственно, виброизоляторов. Видами вибрационных опор являются резиновые, металлическо-резиновые, также с разными вариациями конструкций: цилиндрические, виброопоры с пластиной, опоры типа «ножка» и т. п. Такое разнообразие говорит об удобной установке данных элементов на раму вентилятора или вент установки.

При выборе такого способа снижения вибрационного эффекта следует учесть, что такие комплектующие наиболее эффективны в плане виброизоляции при частотах вращения вентилятора около 1800 об/мин и выше. В иных диапазонах эффективность использования резиновых виброопор значительно падает.

Вибропружины

Стальные пружины (амортизаторы) используют в случаях с промышленными вентиляторами с частотой вращений 1200-1500 об/мин. Это обуславливается тем, что такие устройства с набирают рабочую частоту с некоторым периодом времени, не сразу, и это создает угасающую раскачку. Принцип их работы прост и понятен. При этом также не есть сложной их крепление, а их использование возможно во многих вариациях.

Материалы для снижения вибраций

Еще одним способом к которому часто прибегают полное покрытие фундамента рулонным виброизолирующим материалом. Такие материалы изготавливают из специальных пористых веществ, основой которых служит полиуретан или эластомер. Благодаря современным технологиям производства, такие «ковры» одновременно упруги (устойчивы к большим нагрузкам) и при этом имеют ячеистую структуру, что позволяет гасить вибрационные воздействия от вентиляционного оборудования.

Данным материалом застилают фундамент и сверху устанавливают вентиляционную установку прямо на «ковер». Из-за своих качеств, таких как одновременно жесткость и пористость, эластомеры применяют не только в сфере вентиляции.

Заключение

Очевидна роль гашения шумовых и вибрационных колебаний в системах микроклимата. Если с шумом могут справится шумоглушители, то, чтобы убрать вибрационные воздействия придется прибегнуть к более трудоемким методам с меньшим КПД. Однако, при корректном выборе методов виброзащиты вполне возможно достичь максимального эффекта.

Последние тенденции говорят, что наиболее полезным есть сочетание вибропоглощающих материалов с вибропружинами или другими комплектующими.

Если хотите измерить фактические показатели шума и вибрации в помещениях, воспользуйтесь специальными приборами.

Надеемся, что данная статья была вам полезна. Удачи в ваших проектах!

Применение виброопор ОВ повысит качество обработки деталей

Вибрации, возникающие при работе оборудования, влияют на качество продукции, повышают износ узлов, оказывают разрушающее действие на материалы. Биения особенно заметны при шлифовке. Защитой станет установка каждой единицы на виброопоры, препятствующих воздействию станков друг на друга, на твердое основание, сил обратной реакции. Для отдельных обрабатывающих механизмов разработаны различные типы таких опор. Широкое применение виброопоры ОВ вызвано тем, что она обеспечивает защиту в осевом и продольном направлении.

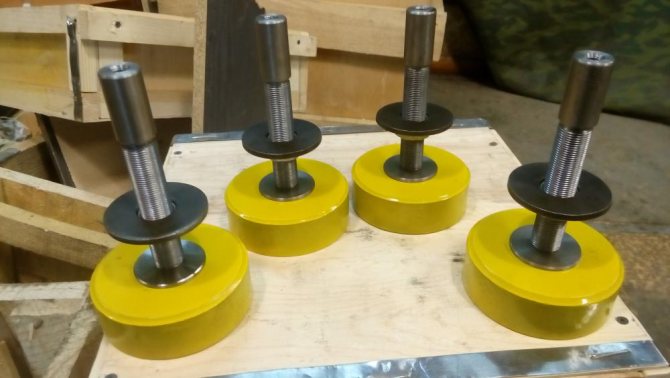

Резинометаллические опоры ОВ для металлорежущих станков

Предназначены для защиты от пассивной (исходящей извне) и активной (возникающей в узлах и распространяющейся на окружающие предметы) вибрации. Принцип работы – на сжатие.

Такие опоры создают возможность установить оборудование без анкерного фундамента. Сокращает затраты при подготовке цеха, позволяет перемещать или производить замену на станок с другой рамой. Позволяет эргономично использовать площади. Снижение вибрации, передающейся через полы, делает возможным металлообработку в мастерской, без существенного шумового воздействия на другие помещения в здании.

Предназначены для станочного парка с повышенной или нормальной характеристикой точности, ТУ2-024-5997-87. Наглядно представлены на чертежах 3d.

Опорная часть не будет нуждаться в техническом регулярном обслуживании, ревизии, сохранит свои рабочие характеристики при отсутствии значительных агрессивных воздействий на резину.

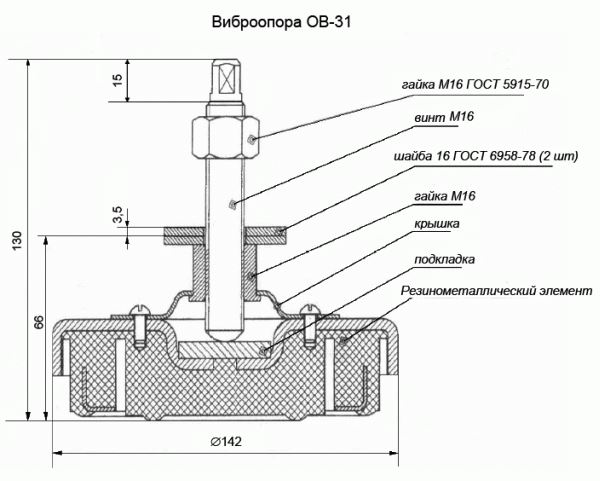

Конструкция

Составляющими элементами являются:

• шпилька с квадратом под ключ;
• крышка;
• верхняя и нижняя гайка;
• шайба – 2 шт;
• резинометаллический амортизатор (резиновый элемент + фланец).

Все металлические детали, наглядно представленные на чертеже 3d, имеют антикоррозийное покрытие.

Эксплуатационные условия для резины такие же, как установлены нормами для производственных помещений, где постоянно работают люди. Нагревание выше +60°С оказывает разрушающее действие на эластичные части. Замораживание дает растрескивание резины под нагрузкой.

Виды виброопор

Критерии выбора

В технических характеристиках указывается минимум и максимум нагрузки, при которой опора работает эффективно. Вес металлообрабатывающего станка нужно распределить на соответствующее количество точек 3d одной модели (например, ов 70) или выбрать более мощную — ов 31м. Кроме того, они отличаются высотой регулировки.

Назначение регулировки

Длина резьбы на шпильке не предназначена для выравнивания резких перепадов 3d уровня полов. Ее цель – задать, регулировкой посадки гайки, равномерное распределение веса станка на основание. Поэтому оптимальным будет сочетание таких условий:

• Наименьшее расстояние от крышки виброопоры до станины, максимальный проход гайки;
• Одинаковое сжатие всех резиновых подкладок, равномерная обтяжка.

Несколько источников колебаний в одном помещении могут в некоторые моменты совпадать по частоте. Устройство ов 31м, ов 70 относится к низкорезонансным, не допускающим больших амплитудных 3d перемещений станины.
