Винтовые насосы – устройство, принцип работы, отличия от центробежного и лопастного оборудования

Винтовой насос – это агрегат, предназначенный для перекачивания растворов и жидкостей повышенной вязкости. Такого рода оборудование используется во многих сферах промышлености – текстильном химическом и металлообрабатывающем производстве. Винтовые насосы обладают простой конструкцией, отличаются надежностью и длительным рабочим ресурсом.

Устройство винтового насоса – из чего состоит прибор?

Основным элементом винтового насоса является ротор. Он имеет цилиндрическую форму и спиральный желоб, напоминающий винт или шнек. Ротор расположен внутри статора, снабженного эластомерной гильзой и спиралевидным каналом. Сам статор имеет форму стальной трубы. Роторная спираль может оборудоваться несколькими заходами. При этом статорная спираль всегда оборудована одним заходом больше. Вдоль контактной линии между статором и ротором расположены защищенные от проникновения воды участки, разделяющие рабочую полость насоса на несколько частей. Благодаря особенному расположению ротора в статоре, эти участки поочередно открываются и закрываются.

Регулировка объемов откачиваемой жидкости осуществляется посредством изменения количества оборотов ротора. Для этого следует использовать частотный привод.

Все элементы насоса помещены в прочный корпус из пластика или чугуна. При этом, если используется винтовой насос для скважины, то его корпус изготавливается из нержавеющей стали.

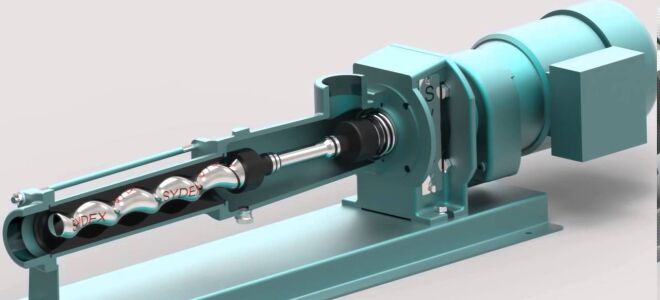

Принцип работы насоса

Насос подключен к электрической цепи или пневматической линии. При включении насоса вал электродвигателя начинает вращение с определенным количеством оборотов в минуту. Вращение вала электродвигателя через муфтовое соединение передается на вал редуктора. Зубчатые колеса редуктора, находящиеся в последовательном зацеплении, снижают количество оборотов на выходе из редуктора и увеличивают крутящий момент. Через переходной вал, находящийся в подшипниковом узле, угловая скорость мотор-редуктора передается на карданный вал или транспортировочный шнек, который в свою очередь через шарнирное соединение приводит в движение ротор насоса.

Рассмотрим вариант работы винтового насоса, где патрубок со стороны героторной пары является всасывающий, а патрубок со стороны корпуса насоса – напорным. Направление вращения подвижных частей насоса происходит соответствующее данной схеме (справа — налево или против часовой стрелки, если смотреть на торец ротора со стороны всасывания жидкости). Винт вращается в статоре. Так как центр вращения ротора смещён относительно центральной оси статора на величину эксцентриситета, а эластомерный слой статора имеет спиралевидную форму, со стороны входа жидкости в насос образуется полость разряжения. Жидкость всасывается в это пространство. Ротор делает поворот на 90 градусов и данная полость с находящейся в ней жидкостью герметично замыкается в то время как сама жидкость получает перемещение внутри статора героторной пары. При повороте статора на 90 градусов, кроме замыкания полости с жидкостью, образуется новая разряженная полость, в которую поступает определенный объём жидкости.

При каждом следующем повороте винта в героторную пару поступает новая порция жидкости, а поступившая ранее жидкость получает всё большее и большее перемещение. Так как тело ротора также имеет спиралевидную форму по всей своей длине, то в сопряжении со статором оно образует несколько замкнутых объемов. Именно по этим объемам и перемещается жидкость при вращении ротора, удаляясь от точки всасывания, а так как эти полости герметичны перекачиваемая жидкость не может перетекать обратно — к всасывающей стороне. Далее перекачиваемая жидкость под давлением поступает из героторной пары в корпус насоса и выходит из насоса через напорный патрубок. В том случае, если подвижные части насоса вращаются по часовой стрелке, то патрубок корпуса насоса является всасывающим, а патрубок героторной пары – нагнетательным.

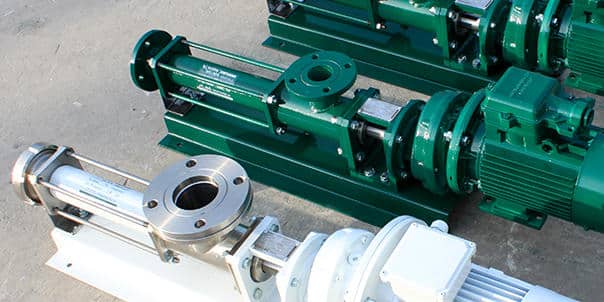

Принцип действия и назначение прибора

Принцип действия каждого винтового агрегата основан на перемещении жидкости вдоль винтовой оси внутри камеры. Ось образуется между поверхностью корпуса и винтовыми канавками путем вхождения винтовых выступов в смежные канавки. Благодаря такому принципу работы, внутри прибора создается замкнутое пространство, которое не позволяет жидкости перемещаться назад из прибора.

В наши дни винтовые насосы используются во многих сферах жизнедеятельности человека. Чаще всего это оборудованием применяется:

• На пищевых фабриках – при производстве продуктов питания агрегаты применяются в качестве дозаторов;
• В строительстве – насосы используются для подачи смесей, используемых с целью производства наливных полов и кровли;
• На скважинах – приборы выкачивают загрязненную воду с большим количеством примесей. Винтовой скважинный насос может использоваться, как для источника с чистой водой, так и для скважины с песком;
• В химической промышленности – винтовые насосы перекачивают большие объемы густых веществ для их дальнейшей обработки.

Высокая надежность и способность работать под высокими нагрузками делает винтовые насосы одним из наиболее прогрессивных видов насосного оборудования.

Преимущества и недостатки винтовых насосов

Высокий спрос на винтовые насосы обусловлен множеством их достоинств. Среди них нужно выделить:

• Высокий КПД приборов – от 50 до 70 %;
• Агрегаты способны работать с очень вязкой жидкостью, создавая напор гораздо выше, чем импеллерные помпы;
• Винтовые насосы способны перекачивать жидкости с большим количеством твердых примесей;
• Принцип работы винтового прибора исключает образование пульсаций, которые характерны для оборудования других видов;
• Винтовые насосы являются самовсасывающими приборами, а максимальная глубина забора жидкости может составлять 8,5 м;
• Приборы отличаются компактностью и низким уровнем шума;
• Благодаря высокой надежности, винтовые насосы крайне редко требуют ремонта и не нуждаются в частом обслуживании.

Как и другие виды насосов, винтовое оборудование имеет свои слабые стороны. Первый минус заключается в высокой стоимости агрегатов, из-за чего использовать их на своем производстве могут позволить себе далеко не все предприятия. Второй недостаток заключается в отсутствии возможности регулировки объемов откачиваемой жидкости.

Виды винтового насосного оборудования

Так как винтовые приборы задействованы во многих сферах применения, они отличаются между собой особенностями конструкции. По своему устройству агрегаты делятся на такие типы:

• Шнековые насосы – эти агрегаты предназначены для перекачивания больших объемов агрессивных химических и абразивных веществ. Шнековый прибор эффективно работает, как в вертикальном, так и в горизонтальном положении. Нередко такое оборудование используется для воды из скважин и глубоких колодцев. Шнековые агрегаты обладают простой конструкцией и сравнительно невысокой стоимостью;

• Штанговые насосы – такого рода устройства используются для высоковязких сред в предприятиях по добыче и переработки нефти. В конструкцию штангового насоса входит устьевой сальник, вращательная колонна и поверхностный привод. Агрегаты этого типа отличаются высокой производительностью и достаточно высокой стоимостью;

• Вакуумные насосы – эти агрегаты оборудуются двумя винтовыми роторами, вращающимися в противоположные стороны. Благодаря такой конструкции вакуумного насоса, жидкость сначала попадает в область между винтовыми камерами и цилиндром, а затем попадает в отверстие для выхлопных газов.

Насос винтовой для вязких жидкостей показывает высокую производительность, однако эффективность работы устройства во многом зависит от правильности его использования. В связи с этим прежде, чем покупать прибор для бытовых или промышленных целей, нужно убедиться в его соответствии с выбранной областью применения.

Аксессуары

Как уже упоминалось ранее, для удобства эксплуатации горизонтальных винтовых насосов они могут поставляться на транспортировочных мобильных тележках. Вариант насоса на тележке используется, когда есть постоянная или периодическая потребность в перекачивании жидкостей в различных частях одного цеха или предприятия в целом. Тележка может, как место установки дополнительного оборудования, к прим. частотного преобразователя.

Для бочковых шнековых насосов по аналогии с горизонтальными винтовыми устанавливают байпасный клапан. Подсоединение байпасного клапана производится непосредственно к напорному патрубку насоса. Во время работы насоса, перекачиваемая жидкость приобретает силу инерции. Когда перекрывается клапан в линии подачи, а двигатель насоса остановлен, жидкость продолжает выходить из насоса, создавая давление. Чтобы избежать разрыва напорного шланга устанавливается байпасный клапан. Он механически отрегулирован для открытия при определённом давлении и позволяет жидкости, которая двигается по инерции стекать обратно в ёмкость.

Так как бочковые шнековые насосы предназначены для работы в мобильной таре, их необходимо постоянно устанавливать из одной емкости в другую. Поскольку масса данных насосов значительно больше, чем у бочковых центробежных, их переустановка из емкости в емкость отнимает много сил у обслуживающего персонала. Поэтому двигатели бочковых шнековых насосов выпускаются с дополнительной крепёжной скобой. Она обеспечивает легкий монтаж и демонтаж насоса с помощью тельфера или кран-балки. В случае если на производстве, где используется бочковой насос, отсутствуют подъемные механизмы можно приобрести специальную тележку для бочек с подъёмным устройством.

Какой насос лучше – центробежный или винтовой насос?

Многие люди, которые хотят купить насос для бытовых целей, задумываются о том, что же лучше – центробежный или винтовой насос. Оба эти вида отличаются между собой областями использования и особенностями конструкции.

Центробежный насос — достаточно дорогостоящий прибор, который хорошо справиться с обеспечением водой загородного коттеджа. Эти насосы можно использоваться, как для скважин, так и для колодцев. В устройство агрегата входит зафиксированное на валу рабочее колесо, которое выталкивает воду наверх. Это оборудование подходит только для перекачивания чистой воды, имеет высокий КПД и потребляет небольшое количество электроэнергии. Центробежные насосы отличаются высокой надежностью и длительными сроками эксплуатации.

Выбор насосного оборудования в основном зависит от воды, которую он будет перекачивать. Если агрегат требуется для подачи чистой питьевой воды, то лучше выбрать центробежный насос. Если жидкость нужна для полива, то лучше отдать предпочтение винтовому оборудованию.

Установка и подключение, особенности эксплуатации

1. Напорный шланг подсоединяют к винтовому насосу при помощи хомутов.
2. Для опускания оборудования на необходимую высоту нужно прикрепить к корпусу металлический трос или капроновый шнур. Нижняя часть корпуса оснащена специальной проушиной.
3. Погружают оборудование в скважину и верхнюю часть крепят к балке, которая должна быть установлена на поверхности над скважиной.
4. К управляющему узлу подключают электрический кабель и осуществляют пробный запуск насосной станции.

Чтобы продлить эксплуатационный срок оборудования, важно ознакомиться с особенностями эксплуатации. Как правило, они в себя включают температуру рабочей среды, состав и концентрацию твердых частиц в жидкости, стабильность подачи электроэнергии. Если агрегат не оснащен фильтром для грубой очистки жидкости, нужно ее приобрести и установить, это предотвратит образование засоров.
