Устройство и принцип работы водяного насоса и помпы
В частом доме важно правильно организовать систему водоснабжения, чтобы она служила долго и качественно. Для перекачки жидкости применяют насосное оборудование. При выборе модели опираются на принцип работы и устройство водяных насосов и помпы. Зная нюансы функционирования оборудования, легко определиться с выбором агрегата.

Как работает механизм. В основе устройства лежит сердцевина из латунных трубок, которые имеют плоскоовальную форму. Они расположены вертикально, и образуют 4 пластины.

Вокруг нее находятся стойки, чтобы крепить баки снизу и сверху. Чтобы смягчать вибрации на участках стыков элементов конструкции и радиатор, используют амортизаторы. Со стороны двигателя находится вентиляционный кожух. С лицевой стороны радиатора для защиты есть облицовка. К стойке радиатора кроме кожуха прикрепляют кронштейны, на которые крепят бак расширительного типа.

Общие сведения

Чтобы понять принцип работы насоса и почему он устроен именно так, а не иначе, для начала надо определить, что такое автономное водоснабжение. Это сложная система с различным действием в зависимости от типа изделия. Она состоит из множества элементов и обеспечивает подачу воды под давлением. Ключевым элементом этой системы считается насос, разновидностей которого бесчисленное множество. Есть погружаемый, поверхностный. Из производителей преобладают:

• Китай;
• Россия;
• страны Европы.

Но эффективная работа обеспечивается, только если оборудование будет в комплекте с аккумулятором и автоматикой.

Насос всасывает воду из источника, например, колодца, набирает ее в специальную емкость, а потом подает ее под напором потребителю. Основная разница между насосами в характеристиках и габаритных данных. Важно подобрать это оборудование правильно, чтобы водоснабжение было обеспечено на должном уровне.

Корпус

Он сделан в форме спирали с уменьшающимся радиусом, похожим на раковину улитки.Полость этого корпуса не остается одной и той же везде. Площадь проходного сечения увеличивается при приближении к напорному патрубку.

Там, где заканчивается спиральный корпус и начинается напорный патрубок, есть выступающий клин, называемый водорезом.

Он физически разделяет спиральный корпус и напорный патрубок и гарантирует, что жидкость будет покидать насос, а не просто крутиться по кругу в спиральном корпусе.

Расширяющаяся часть спирального корпуса очень важна, т. к. с помощью неё насос создает давление.

О подаче воды и ее напоре

Собираясь выбирать жидкостный насос, необходимо смотреть на его параметры. Все характеристики важны, но одно из ключевых — скорость подачи воды. Надо подсчитать, сколько кубометров воды владелец дома тратит в час, чтобы узнать, какой вариант подойдет.

Следующая, не менее важная характеристика — напор. Он указывает на то, с какой силой агрегат будет подавать воду. Этот параметр подсчитывают в соответствии с тем, насколько далеко расположен источник воды от дома. Напор теряется под влиянием высоты и развилок в трубопроводе, поэтому лучше при подсчетах предусмотреть небольшой запас.

В случае поиска модели для использования дома границы выбора сужаются. Существуют насосы глубинного и поверхностного типов. Первые используются для колодцев глубиной менее 10 метров. Их закрепляют на специальной платформе.

Вторые подходят для применения в скважинах и колодцах, глубина которых превышает 10 метров. Важно, как насос управляется. Проще всего будет тому, чей выбор падет на автоматическое управление.

Расположение вала

Центробежные насосы обычно расположены горизонтально. Но иногда вертикально.

Вертикальные насосы применяются для уменьшения места под установку. Вы можете встретить их на дне скважины или колодца, соединенными длинным-длинным валом с двигателем сверху. Это подводит нас к соединению с двигателем. Обычно электрического.

Поверхностные и погружные виды

Поверхностный насос монтируют снаружи колодца. Со дна выводится труба и подходит к оборудованию, которое качает воду. Значительный плюс такой модели в том, что он прост в установке и в обслуживании. Благодаря этому в случае выхода его из строя не приходится прибегать к помощи специалистов.

Главные минусы этих насосов:

1. Малый запас мощности.
2. Применение вентилятора в качестве инструмента для охлаждения, тогда как погружные справляются с перегревом при помощи окружающей их воды.
3. Ограниченная функциональность.

Погружные модели подразделяются на ординарные и глубинные. Отличаются они максимальной глубиной погружения. Плюсы изделий погружного типа в простоте охлаждения и том, что они не замерзают зимой. Устройство водяного насоса такого типа, его ремонт и обслуживание довольно проблематичны, но частота, с которой приходится прибегать к их использованию, довольно низкая.

Водяная помпа

Форма лопаток может быть, как прямя, так и под углом, что влияет на скорость вращения. В высокоскоростных насосах лопатки идут от втулок. Крепление колес с такими лопатками осуществляется шпонками. В простых бытовых маломощных водяных насосах используют клепаные крыльчатки.

Ротор крепят на вал, который передает ему вращательный момент. Вал установлен на подшипники, чтобы исключить вибрации и перекос в процессе работы.

Материалом для изготовления валов простых насосов служит сталь, для насосов с повышенной нагрузкой их делают из легированной стали со сплавом хрома, никеля или ванадия, из нержавеющий стали делают валы для насосов, перекачивающих различные кислоты. При неотрегулированной балансировки вала может возникнуть вибрация, что станет причиной серьезной поломки насоса.

Валы бывают:

• Гибкие: применяют в насосах с превышением критических оборотов;
• Жесткие: используют для насосов спокойного режима работы без высоких скоростей;
• Слитные (рабочий вал насоса выполняет еще и функцию вала двигателя): устанавливают в бытовых насосах, в которых на ротор электродвигателя устанавливают крыльчатки насоса.

Подшипники водяных насосов делают с чугунными вкладышами, которые залиты баббитом. Их смазывают жидкой или густой смазками. Подшипники бывают роликовые, шариковые, резиновые, текстильные и т.п. К корпусу относится и кожух и является его частью. Резиновая прокладка между кожухом и корпусом служит для герметизации.

Сальник служит для защиты двигателя от воды, расположен на стыке рабочей камеры и задней стенки. Сальники имеют мягкую набивку из хлопка, бумаги или асбестового шнура. Со стороны всасывания жидкости на сальнике установлен водяной затвор. Устройство сальника содержит муфту и уплотняющее кольцо, к которому из нагнетательного трубопровода поступает жидкость, не дающая попасть воздуху в рабочую камеру.

Центробежные и вибрационные

Для домашнего пользования больше подходят центробежные насосы, схема работы которых проще и эффективнее. В его конструкции присутствует вал, на котором находятся лопасти. При этом вся сила напора концентрируется на краях лопастей. Но для использования этого оборудования необходимо ставить фильтр, потому что оно недостаточно хорошо реагирует на загрязнения и теряет из-за них мощность.

Хорошо зная назначение и устройство центробежного насоса для воды, можно выбрать подходящую модель. Вы можете уточнить наличие дополнительных компонентов в конструкции у продавца.

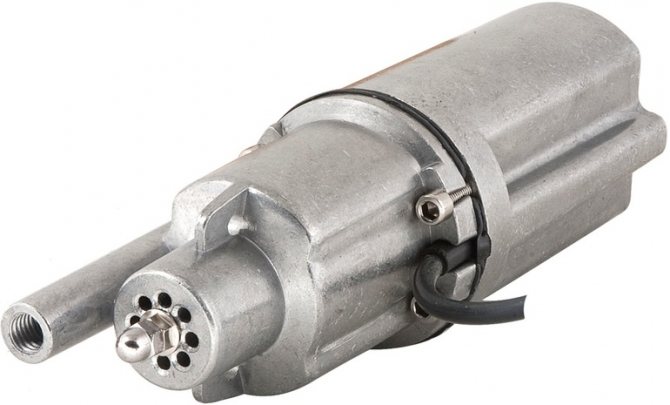

Вибрационные не теряют эффективности из-за некачественной и загрязненной песком водой, но постоянные вибрации приводят к заиливанию источника. В итоге производительность данных приборов меньше, чем у вихревых.

Принцип действия

Центробежные насосы – одни из наиболее распространенных машин промышленности. По количеству они уступают только электрическим двигателям. Т.к. электрические двигатели используются для приведения в действие насосов, то, можно сказать, что львиная доля электроэнергии мира расходуется на транспортировку жидкости центробежными насосами.

Центробежные насосы получили своё название от способа, в котором жидкость передаётся энергии.

Когда жидкость подводится к насосу, она соприкасается с вращающимся колесом и выталкивается в напорный патрубок с центробежной силой через полость специальной формы, называемой спиральным кожухом. Все центробежные насосы работают по такому принципу, но среди них могут быть конструктивные различия.

Насос передает кинетическую энергию жидкости. Кинетическая энергия подразумевает скорость жидкости. Скорость – это всего лишь половина уравнения.

Жидкость входит в насос по центру колеса через всасывающее отверстие. Трение между частицами жидкости и рабочим колесом заставляет жидкость вращаться. Например, как трение между дорогой и резиной шины заставляет машину двигаться.

Рабочее колесо тянет частички жидкости, поэтому они вращаются при контакте с ними. Жидкость выталкивается наружу колеса с помощью центробежной силы – явление, которое выталкивает прочь любой объект из центра круга к его границам. Вот так жидкость получает кинетическую энергию от колеса.

Поэтому эти насосы называются центробежными.

Количество энергии, передаваемое жидкости зависит от трех факторов:

• плотности жидкости:
• частоты вращения рабочего колеса:
• диаметра рабочего колеса:

После рабочего колеса жидкость попадает в полость спирального корпуса, откуда попадает в напорный патрубок.

Давление. Насос также должен создавать избыточное давление, чтобы отвечать требованиям системы. Обычно это преодоление гравитации при подъёме жидкости из низшего уровня на высший, и сопротивление трения трубопроводов.

Проще говоря, давление – это возможность выполнить задание. А скорость жидкости – это то, как скоро оно будет выполнено.

Насосы должны превращать динамическое давление в статическое.

По мере прохождения жидкости по спиральному корпусу она замедляется, так как площадь прохода увеличивается, потому что производительность или количество жидкости, перекачиваемое за какое-то время, зависит от двух факторов: первое – это скорость жидкости, второе – размеры полости, через которую она продвигается.

Если поток постоянный, то увеличение проходного сечения ведёт к уменьшению скорости и росту давления. Достигая напорного патрубка, большая часть кинетической энергии превращается в давление.

Кстати, прочтите эту статью тоже: Аксиально-поршневой насос

Вариант управления

Автоматические модели можно использовать в течение долгого срока без вмешательства со стороны использующего. У них имеется множество датчиков:

• давления;
• сухого хода;
• защиты от короткого замыкания.

При появлении угрозы короткого замыкания, засорения или любой другой, способной привести оборудование к поломке, цепь управления отключает насос.

Модели ручного типа используются совсем по-другому. Строение их тоже отличается от прочих видов. Ремонт такому агрегату требуется гораздо чаще. Поэтому для бытового использования больше подходит автоматическое управление. Пусть оно стоит дороже, но со временем этот выбор окупается.

Модели «Грундфос»

Маловероятно, что найдется человек, который не слышал об изделиях этой компании. Сейчас это самый распространенный и крупный производитель такого оборудования, который поставляет погружные, вихревые, циркуляционные, дренажные и вибрационные модели. Покупатель, в свою очередь, получает большой выбор и может подобрать любой насос в зависимости от потребностей.

Вся техника от этого производителя оснащена множеством датчиков для защиты от поломок. В ассортименте присутствуют насосы всех типов мощности — как малой мощности для колодцев, так и более мощные, для шахтных скважин. Модели хорошего качества начиная от деталей и заканчивая самой сборкой.

Сферы применения

Трудно сегодня найти отрасль быта или промышленности, в которой использовались бы жидкие среды и не применялись центробежные насосы. Самыми популярными областями применения стали:

• Водоснабжение всех уровней и масштабов — от водозаборных станций до промышленных предприятий и от жилых домов до станций очистки стоков.
• Перекачка технологических жидкостей на промышленных установках и между объектами производства.
• Циркуляция теплоносителя в системах отопления, централизованных или локальных.
• Циркуляция воды в стиральных и посудомоечных машинах.
• Орошение сельскохозяйственных посадок.
• Подача воды в поилки и перекачивание молока на продуктивных фермах.
• Циркуляция антифриза в системе охлаждения автомобильного двигателя и климатических установках.
• Заполнение и осушение балластных цистерн на надводных судах и подводных лодках.
• Транспортировка сырья на предприятиях пищевой промышленности и при массовом производстве напитков.

Отзывы потребителей

Для выбора подходящего насоса требуется хорошо знать условия его использования и характеристики модели. Но не помешает изучить и то, что думают о них потребители. Проблема в том, что все производители нахваливают свои товары, но не каждый может похвастаться хорошими отзывами. У многих остается горький опыт в связи с выбранным товаром. Они могут поделиться им совершенно бесплатно.

Оборудование от китайского производителя покупать не стоит, потому что качество оставляет желать лучшего. Таково мнение пользователей. Зато покупатели сообщают, что с оборудованием от «Вило», главного поставщика из Европы, трудностей не будет. А насосы фирмы SAER ремонтируется в сервисных центрах долго и часто. Лучше искать золотую середину, когда сочетаются хорошие цена и качество.

Обзор отечественной продукции

Качеством отечественные производители похвастать не могут. В качестве примера может послужить «Зубр ЗНВП-300−25», называемый в народе «Родничок». Он прекрасно подходит для колодцев малой глубины — до 5 метров. Этот насос вибрационного типа может выдать 1400 л/ч под напором в 60 метров. Этого вполне хватает для домашнего пользования.

Другая простая модель от российского . Он имеет сходные с предыдущей моделью характеристики, но демонстрирует малую производительность — 700 литров в час. 0,2 кВт — така у него мощность, этим объясняется небольшая производительность. Радует только цена: при перечисленных характеристиках она не превышает 1100 рублей. Это отличный выбор для тех, чей колодец малой глубины (не глубже 10 метров).

Оборудование от «Керхер» и «Вило»

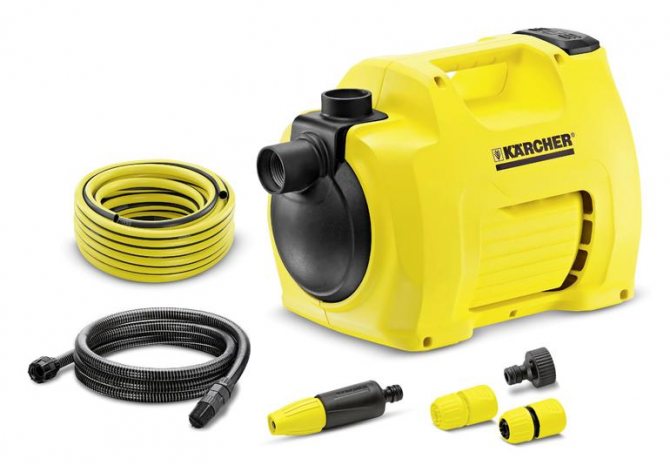

Оборудование от немецкого ценится во всем мире. Это хорошие насосы с отличной производительностью, долго работающие. Единственным недостатком выступает цена. К примеру, SPP 33 Inox 1.645−409 стоит 13 000 рублей.

Насосы от бренда «Вило», используемые в быту, практически универсальны. Цена ниже, чем у немецкого аналога, но качество идентичное. В этом убеждены миллионы пользователей такого оборудования, сообщения которых можно увидеть на тематических форумах и различных сайтах.

При выборе насоса важны такие характеристики, как напор, мощность, срок службы, качество. Лучше довериться хорошим отечественным товарам. Покупка европейского насоса обходится дороже, но не всегда он служит долго. Важно уделить внимание тому, как будет установлено оборудование и насколько хорошо оно будет обслуживаться.
