Реле протока воды для насоса: характеристики, принцип действия, установка

В системах с насосным оборудованием часто используются различного рода приспособления с микропереключателями и сенсорами. Они помогают автоматически запускать и отключать технику без осуществления постоянного контроля за состоянием внутри водопровода или в резервуаре в целом. Рассмотрим одно из таких устройств – датчик протока. Ознакомимся с разновидностями реле, их принципом работы. Читайте до конца, и Вы узнаете об особенностях подключения и настройки классического образца.

Неисправности датчика протока

Устройство и принцип действия роторного насоса

Распространенные неисправности, которые могут возникнуть при эксплуатации:

1. Не запускается режим ГВС, оборудование работает нестабильно. Чтобы убедиться, что из строя вышел именно регулятор, необходимо взять мультиметр и измерить сопротивление. Если оно составляет примерно 2,5 кОм, то согласно таблице такой показатель должен быть достигнут при нагревании до 60 градусов. Но если аппарат холодной, то проблема точно в датчике протока воды. Регулятор будет «говорить», что вода уже нагретая и дополнительная температура не понадобится. Чтобы устранить проблему придется полностью заменить вышедший из строя датчик. Но нельзя забывать, что контакт с водой у него прямой и перед снятием необходимо слить всю воду из котла (Бакси или других фирм) и перекрыть ее подачу.
2. Если на индикаторе возникает ошибка № 201, то это означает, что произошёл обрыв или испортились провода, которые подсоединяются к регулятору. Чтобы регулятор работал нормально, нужно восстановить его изначальное положение.
3. Ошибка № 202 – замыкание. В таком случае нужно проверить сам прибор или же провода, которые к нему подсоединены.

Условия работы бытовой техники

Работа бытовой техники, связанной с водой, также зависит от того, какое давление в трубах. Например, в квартире или доме могут быть установлены стиральная и посудомоечная машины, ванна с гидромассажем, котел отопительный и многое другое. И каждое из этих устройств нуждается в определенных показателях давления, чтобы правильно работать. Например, минимальный напор для смесителя в ванной, а также в душевой кабине не должен быть ниже 0,3 атм, а для умывальника и бачка унитаза – не менее 0,2 атм. Стиральная машина не будет работать с давлением ниже 2 бара, а вот для джакузи понадобится напор не менее 4 атм.

Стиральная машинка не будет работать при недостаточном давлении

Что такое и зачем нужно реле протока воды

Реле-регулятор напряжения генератора: схема, принцип действия

В бытовых водопроводах довольно часто случается угрожающее аварией действие насосной станции без воды. Подобную проблему называют «сухим ходом».

Как правило, жидкость охлаждает и смазывает элементы системы, тем самым обеспечивая ее нормальную работоспособность. Даже непродолжительная работа всухую приводит к деформации отдельных деталей, перегреву и выходу из строя двигателя оборудования. Негативные последствия касаются как поверхностных, так и глубинных моделей насосов.

Сухой ход возникает по разным причинам:

• неправильный выбор производительности насоса;
• неудачный монтаж;
• нарушение целостности водяной трубы;
• низкое давление жидкости и отсутствие контроля над ее уровнем, для чего используют реле давления;
• скопившийся мусор в трубе откачивания.

Автоматический датчик необходим для того, чтобы полностью обезопасить прибор от угроз, создаваемых нехваткой воды. Он измеряет, контролирует и поддерживает постоянство параметров водного потока.

Насосное оборудование, оснащенное датчиком, обладает множеством преимуществ. Оно дольше служит, реже выходит из строя, более экономно расходует электроэнергию. Также существуют модели реле для котлов

Что собой представляет и как работает РДВ

Число атмосфер в водопроводе во время подачи водного ресурса, к сожалению, нестабильно. Нагнетание постоянно колеблется в большую или меньшую сторону. Для пользователей, проживающих в многоквартирных домах, это весьма неудобно. Кроме того, резкие скачки напора могут привести к выходу из строя гидроконструкций и даже спровоцировать прорывы.

С целью предотвращения плачевных последствий в гидросистемы монтируют специальные устройства — регуляторы. С их помощью удается стабилизировать уровень давления, тем самым предохраняя внутреннюю сеть от чрезмерных перегрузок и гидроударов. Последние заявляют о себе довольно часто со стороны центральной магистрали.

Где применяются

Винтовой насос: принцип действия, область применения и конструктивные особенности

Датчики протока используют в приборах, где необходим контроль за системой подачи воды в квартиру или частный дом. Устанавливая подобный тип оборудования на газовый котёл, можно значительно уменьшить ежемесячную оплату, а также теплогенератор станет намного безопаснее в использовании.

Для газовых котлов

Регулятор протока воды есть во всех котлах (Buderus и иных моделях). Благодаря устройству тепловой генератор может работать как аппарат для обогрева жилища и нагрева воды.

Датчик давления воды газового котла монтируют на трубопровод. После установки он начинает реагировать на поток сразу же, как открывают горячий кран.

Через регулятор передаётся сигнал на специальную плату, которая установлена внутри котла. После этого автоматически запускается циркуляционный насос и снижается напор в газовых форсунках. В результате клапан циркуляции воды перекрывается. После этого включаются форсунки подогрева воды, и жидкость начинает прогреваться в теплообменнике. После закрытия вентиля, смонтированный датчик для газового котла фиксирует это действие и передает соответствующий сигнал на плату.

Для насосов

Во многих частных домах устанавливают систему автономной подачи воды. Это необходимо, если на участке часто наблюдается слабый напор и собственник хочет, чтобы его двор был независим от централизованного водопровода. Оборудование монтируют, чтобы напор воды в доме всегда оставался на высоком уровне.

В систему входит:

• специальный насос;
• бак, куда наливается вода;
• система управления.

К насосу можно подключать различные бытовые приборы, к примеру, посудомоечные или стиральные машины. Регулятор в таком случае необходим для своевременной активации насоса, обеспечивая стабильную подачу воды.

И не имеет значение, началась ли стирка, на кухне открыт кран или вода спускается из бачка унитаза — регулятор выполняет одинаковые функции для любого типа подключенного к системе бытового оборудования.

Также рассматриваемый датчик собственники жилплощади часто соединяют с автоматическим поливом на даче или в частном доме. Здесь устройство не только выполняет функцию открытия, оно регулирует количество воды, которое должно расходоваться за раз.

Такая функция очень полезна, если используется дозированный полив, чтобы не переувлажнять почву. Для стабильной работы регулятор протока монтируют к центральному трубопроводу, а всю информацию он передаёт на пульт управления системы.

Обзор популярных моделей

Реле давления бывают двух видов: механические и электронные, последние намного дороже и редко применяются. На рынке представлен широкий ассортимент приборов от отечественного и зарубежного производителя, облегчающий выбор необходимой модели.

РДМ-5 Джилекс (15 у. е.) — наиболее популярная качественная модель от отечественного производителя.

Характеристики

• диапазон: 1,0 — 4,6 атм.;
• минимальный перепад: 1 атм.;
• рабочий ток: максимум 10 А.;
• класс защиты: IP 44;
• заводские настройки: 1,4 атм. и 2,8 атм.

Genebre 3781 1/4″ (10 у.е.) — бюджетная модель испанского производства.

Характеристики

• материал корпуса: пластик;
• давление: верхнее 10 атм.;
• соединение: резьбовое 1.4дюйма;
• вес: 0,4 кг.

Italtecnica PM/5-3W (13 у.е.) — недорогое устройство итальянского производителя со встроенным манометром.

Характеристики

• максимальный ток: 12А;
• рабочее давление: максимум 5 атм.;
• нижнее: диапазон регулировки 1 — 2,5 атм.;
• верхнее: диапазон 1,8 — 4,5 атм.

Реле давления — важнейший элемент в системе водозабора, обеспечивающий автоматическое индивидуальное водоснабжение дома. Оно размещается рядом с гидроаккумулятором, режим работы задается посредством регулировочных винтов внутри корпуса.

При организации автономного водоснабжения в частном доме для подъема воды используют насосное оборудование. Чтобы подача воды была стабильной, необходимо подбирать его правильно, так как каждый вид обладает своими техническими характеристиками и особенностями.

Для эффективной и безаварийной работы насоса и всей системы водоснабжения необходимо приобрести и установить комплект автоматики для насоса , учитывая характеристики колодца или скважины, уровень воды и ее предполагаемый расход.

Вибрационный насос выбирают, когда количество потраченной за сутки воды не превышает 1 кубометра. Он недорого стоит, при эксплуатации и обслуживании не создает проблем, ремонт его прост. Но если воды потребляется от 1 до 4 кубометров или воды находится на расстоянии 50 м – лучше приобрести центробежную модель.

Обычно в комплект входят:

• рабочее реле, которое отвечает за подачу и блокировку напряжения на насосе в момент опустошения или заполнения системы; устройство может быть сразу настроено на заводе, допускается и самостоятельная настройка для конкретных условий:
• коллектор, подающий и распределяющий воду по всем точкам потребления;
• манометр для проведения замеров давления.

Производители предлагают готовые насосные станции, адаптированные под определенные требования, но самостоятельно собранная система будет работать наиболее эффективно. Система также оснащается датчиком, блокирующим ее работу во время сухого хода: он отключает двигатель от питания.

Обеспечивают безопасность работы оборудования датчики защиты от перегрузки и целостности магистрального трубопровода, а также регулятор мощности.

Типы датчиков

На сегодняшний день самые популярные и совершенные устройства протока воды – реле герконовые и датчик Холла.

Описание:

1. Расходомер или датчик Холла — это небольшая турбина с магнитом. Как только турбина начинает вращаться, магнит создает поле и генерирует электроимпульсы, передающиеся на плату котла (к примеру, фирмы Ферроли).
2. Герконовый регулятор тоже использует магнетизм. Внутри камеры устанавливают поплавок-магнит. Как только давление воды повышается, поплавок перемещается и начинает действовать на геркон (несколько магнитных пластин, которые раздвигаются под воздействием поплавка).

Выбор редуктора

Регуляторы давления подразделяются на несколько групп, отличающихся принципом работы. Они могут быть:

• статическими;
• динамическими;
• мембранными;
• поршневыми.

Статические приборы устанавливаются только в местах, где забор воды отличается своей неравномерностью. Динамические устройства необходимы для удержания постоянного давления. К основным преимуществам монтажа регулятора давления можно отнести:

• исчезают скачки давления;
• не возможен гидроудар;
• повышается срок эксплуатации оборудования всей водяной системы;
• уменьшается расход воды;
• уменьшается шум;
• в системе всегда поддерживается постоянное давление.

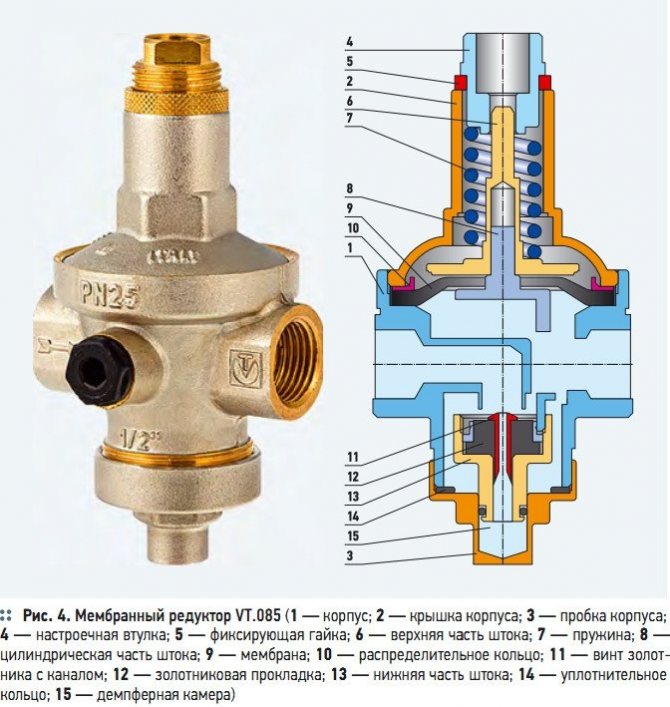

К достоинствам мембранных и поршневых систем относится:

• высокая надежность;
• повышенная работоспособность;
• детали надежно защищены от появления коррозии;
• корпус разделен мембраной на несколько частей, одна соприкасается с водой, другая полностью изолирована от потока воды;
• не требуется специальное техническое обслуживание.

К сожалению, мембранные редуктора имеют один серьезный недостаток. После длительной эксплуатации, мембрана начинает разрушаться. Появляются разрывы, большие трещины, приводящие оборудование к выходу из строя. Мембранные системы требуют постоянного контроля состояния этой детали.

Устройство и принцип работы

Принцип работы реле протока основан на механическом воздействии потока воды в трубопроводе на датчик, управляющий электронной схемой включения — отключения электронасоса. Реле имеют разный принцип работы и в зависимости от конструктивного исполнения датчика подразделяются на несколько видов.

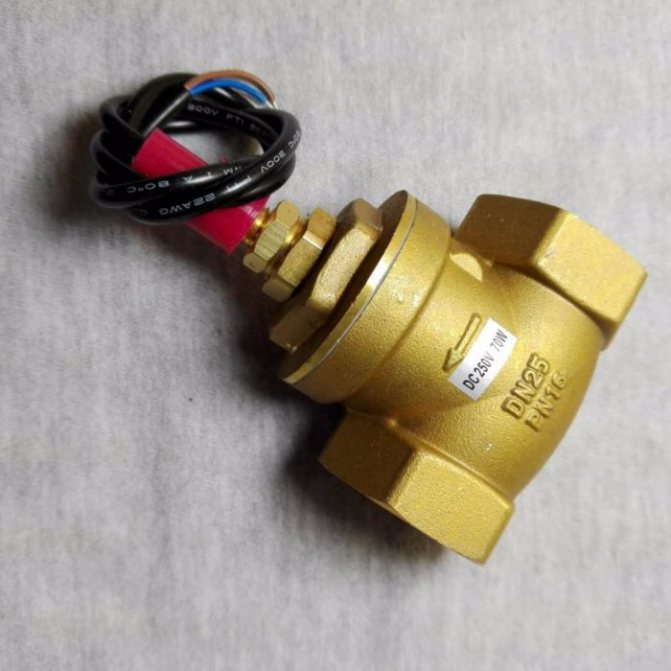

Лепестковые реле

Одни из наиболее распространенных видов, основными элементами являются лепестковый датчик с магнитом, располагающийся в потоке воды и геркон, помещенный в корпус устройства и надежно изолированный.

При прохождении потока воды по трубопроводу вертикально расположенный лепестковый датчик поворачивается вдоль своей оси и отклоняется от вертикального положения, приближая встроенный магнит к геркону. Его контакты внутри баллона замыкаются и через симистор (сдвоенный симметричный тиристор) происходит подключение насоса к источнику электроэнергии.

При отсутствии воды в трубопроводе лепесток возвращается в первоначальное положение, отдаляя магнит от геркона и тем самым размыкая его контакты.

Это приводит к прекращению подачи напряжения питания на насос через семистор, в результате чего тот отключается.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

*В зависимости от выбранного полного диапазона измерения. **В зависимости от заполняющей жидкости капиллярных линий.

Пьезорезистивные датчики давления

В преобразователях «ЭМИС»-БАР» реализован пьезорезистивный метод измерения. Давление подается на разделительную мембрану, затем передается через заполняющую жидкость в измерительную камеру и приводит к деформации измерительной мембраны из монокристаллического кремния, в которой сформированы полупроводниковые резисторы моста Уитстона. Деформация пьезорезистора, находящегося в плече моста, приводит к изменению его сопротивления и, как следствие, разбалансу измерительного моста. Напряжение разбаланса моста, зависящее от давления в измерительной камере преобразуется электронным блоком в сигнал соответствующего выходного интерфейса.

Мембрана датчика давления

Разделительная мембрана может быть изготовлена из таких материалов, как нержавеющая сталь 316L, сплав Хастеллой НН-276, тантал, монель, 316L с золотым напылением и никель. Кроме того, для защиты сенсора от агрессивной среды и экстремальных температур используется разделитель сред. В этом случае разделительная мембрана датчика может быть:

• открытой, что применимо для вязких жидкостей;
• выносной с прямым монтажом;
• на капиллярной линии.

Отметим, что степень влияния температуры на разделительную мембрану зависит от её толщины, типа и размера, а также от длины и диаметра капилляра. (1 метр капиллярной линии позволяет снизить температуру на 50 градусов). В связи с широким выбором материалов мембраны, корпуса и заполняющей жидкости, датчик возможно устанавливать на сильноагрессивные среды, например, такие как соляная кислота.

Подключение и регулировка датчика

Эффективность работы датчика, контролирующего проток воды и управляющего работой насосного оборудования, во многом зависит от правильности установки этого устройства. Следует иметь в виду, что монтироваться такой датчик вне зависимости от типа и назначения трубопровода может только на горизонтальных участках. При этом надо контролировать, чтобы мембрана датчика располагалась строго в вертикальном положении.

При установке датчика протока жидкости его при помощи резьбовой муфты соединяют со сливной частью трубопровода. При этом расстояние, на котором такое устройство должно располагаться от самой трубы, не может быть меньше 55 мм.

Схема установки датчика протока

На корпусе заводских датчиков протока воды обязательно имеется стрелка, которая указывает, в каком направлении через них должна двигаться жидкость. Устанавливая датчик на трубопровод, необходимо следить за тем, чтобы эта стрелка совпадала с направлением движения воды. В том случае, если датчик устанавливается в систему, по которой транспортируется сильно загрязненная жидкость, для корректной работы такого устройства перед ним обязательно следует разместить фильтры.

Электрическая схема подключения

Несмотря на то, что датчики протока жидкости поставляются с заводов-производителей с уже отрегулированными параметрами, самостоятельную регулировку периодически приходится выполнять. Для этого в конструкции датчиков предусмотрены специальные болты. При помощи последних увеличивают или уменьшают степень сжатия пружин, выставляя тот уровень давления, при котором данное устройство будет срабатывать.

Органы регулировки датчика протока лепесткового типа

Итак, чтобы отрегулировать датчик протока воды своими руками, необходимо выполнить следующие действия:

• слить воду из трубопроводной системы и убедиться, что давление приняло нулевое значение;
• включив насос, начать наполнять систему водой;
• при отключении насоса, которое произойдет по сигналу датчика, зафиксировать значение давления жидкости;
• снова сливая жидкость из системы, зафиксировать значение давления ее потока, при котором произойдет включение насоса;
• сняв крышку датчика и используя специальный болт, отрегулировать степень сжатия пружины большого диаметра (так вы выставите уровень минимального давления, при котором устройство будет срабатывать и насос включаться; следует иметь в виду, что сжатие такой пружины увеличивает уровень давления, а ослабление снижает);
• снова наполнив систему водой и начав сливать ее, проверить, правильно ли отрегулирован датчик и выключает ли он насос при требуемом уровне давления (если устройство отрегулировано неправильно, всю вышеописанную процедуру следует повторить);
• путем изменения степени сжатия пружины небольшого диаметра выставить уровень максимального давления, при котором насос будет отключаться (разница между порогами срабатывания датчика увеличивается при сжатии такой пружины и уменьшается при ее ослаблении);
• после регулировки степени сжатия пружины небольшого диаметра проверить правильность выполнения этой процедуры, начав заполнять систему водой и зафиксировав значение давления, при котором насос отключится (в случае, если такая регулировка выполнена неверно, ее также следует повторить до достижения желаемого результата).

Оплата товара

Оплата банковской картой — оплата товара банковской картой осуществляется ТОЛЬКО в пункте самовывозе.

Наличный расчет — оплата товара осуществляется наличными курьеру. Оплата принимается в российских рублях строго в соответствии с ценой, указанной в товарном чеке. При самовывозе товара предоставляется скидка 3%.

Безналичный расчет — оплата товара по безналичному расчету возможна всеми юридическими и физическими лицами. После получения заказа Вам высылается счет по электронной почте или по факсу

Обращаем Ваше внимание, что наша компания НЕ ЯВЛЯЕТСЯ плательщиком НДС

FLU-25 — это традиционно надежный контроль наличия протока воды в системах тепловодоснабжения. Производится на заводе в Германии.

Реле протока FLU25 используется для контроля наличия протока воды в автономной отопительной системе с принудительной циркуляцией, вплоть до минимальных значений расхода. В зависимости от схемы подключения реле протока может включать либо выключать соответствующий элемент автономной отопительной системы при исчезновении либо появлении протока теплоносителя. Например, при отключении циркуляционного насоса может быть отключена горелка. Реле протока может также использоваться для защиты циркуляционного насоса от сухого хода. Реле протока FLU-25 имеет металлический корпус и может устанавливаться в помещениях с высокой влажностью. Наличие пружинного сильфона (сильфонного уплотнения) делает реле протока также пригодным для дизельного топлива. В комплект поставки входят пластинки (ламели) различной длины для труб от 1 до 8 дюймов. Монтаж: Для обеспечения безупречной работы реле протока должно устанавливаться на горизонтальном трубопроводе, чтобы пластина (ламель) была вертикальна. Расстояние между трубой и прибором должно составлять не менее 55 мм, а расстояние до последующей арматуры, отводов или фитингов на трубопроводе должно составлять не меньше 5 Ду. Реле протока должно быть ориентировано так, чтобы направление стрелки на корпусе соответствовало направлению протока в трубопроводе. При наличии в теплоносителе посторонних механических включений и высокой загрязненности следует перед реле протока устанавливать фильтр механической очистки.

Технические характеристики: Микропереключатель (реле) 6 А – 220 В Максимальное рабочее давление 10 бар. Максимальная температура теплоносителя 110° С Максимальная температура окружающей среды 60° С Класс защиты IP 54, внутренний диаметр кабельного ввод 6мм (в комплекте) Наружная резьба G1

Устанавливается на трубы Ду25…Ду-200мм

Регулировка реле протока: Приведённая далее таблица дает значения требуемой длины ламели в соответствии с диаметром трубы. Порог срабатывания (рабочая точка) определяется напряжением пружины (10), установкой винта (8) и длиной ламели (А). В таблице приведены диаметры труб, соответствующие длины ламелей и расход воды в м3 /ч, при которых происходит замыкание или размыкание контактов микропереключателя, как при установке минимального значения (винт плотно затянут), так и при установке максимального значения (винт полностью ослаблен). Устройство поставляется с плотно затянутым калибровочным винтом (установлено минимальное значение). Контакт 1 – 2 разомкнут. После запуска насосов или при установлении номинального расхода воды, ламель должна сместиться в направлении потока воды, в результате чего происходит замыкание контакта 1 – 2, и горелка начинает работать. Если ламель не смещается, то это означает, что расход воды слишком мал и устройство не может среагировать. Однако на практике это почти полностью исключено, так как значение расхода воды обычно существенно больше установленного минимального значения (например, 6,3 м /ч при 3» диаметра трубы). Если известен реальный расход воды, то устройство может быть точно отрегулировано (см. таблицу в разделе Спецификация, файл PDF). Реле протока в отопительных системах с простым управлением ВКЛ-ВЫКЛ не требуют точной калибровки. Достаточно установить минимальное значение так, что контакт, который управляет горелкой, замкнется, как только будет достигнут установленный расход воды (см. таблицу).

Подробнее в СПЕЦИФИКАЦИИ (файл PDF ниже)

Конструктивные особенности

Основные задачи, которые решают датчики контроля протока воды, устанавливаемые в трубопроводах бытового назначения, состоят в том, чтобы отключать насосное оборудование в тот момент, когда в системе нет жидкости или давление ее потока превышает нормативное значение, и снова включать его, когда давление падает. Эффективное решение этих важных задач обеспечивается конструкцией датчика, которую образуют следующие элементы:

• патрубок, через который в датчик поступает вода;
• мембрана, составляющая одну из стенок внутренней камеры датчика;
• герконовый выключатель, обеспечивающий смыкание и размыкание цепи электропитания насоса;
• две пружины разного диаметра (степенью их сжатия регулируется давление потока жидкости, при котором реле протока воды для насоса будет срабатывать).

Основные компоненты промышленного датчика потока

Работает устройство вышеописанной конструкции следующим образом:

• Поступая во внутреннюю камеру датчика, поток воды оказывает давление на мембрану, смещая ее.
• Магнитный элемент, зафиксированный с обратной стороны мембраны, при ее смещении приближается к герконовому переключателю, что приводит к замыканию его контактов и включению насоса.
• Если давление потока воды, проходящей через датчик, падает, то мембрана возвращается в свое исходное положение, магнит отдаляется от переключателя, его контакты размыкаются, соответственно, насосная установка отключается.

Принцип работы датчика протока, построенного на основе постоянного магнита и геркона

В трубопроводные системы различного назначения датчики, контролирующие проток воды, устанавливаются достаточно просто

Главное – правильно подобрать такое устройство, обращая внимание на его рабочие параметры и характеристики насосного оборудования

Разновидности датчиков сухого хода

Дорогостоящие модификации насосных агрегатов уже оборудованы встроенными датчиками защиты от сухого хода. Например, все помпы марки Grundfos, а также некоторые модели от производителя Sterwin, Watt, Вихрь и Wilo также комплектуются такими устройствами.

При эксплуатации бюджетных приборов датчики необходимо самостоятельно подключать к погружному насосу. Остановимся подробнее на различных видах данных устройств и принципах их работы.

Выделяют три категории датчиков сухого хода:

• реле защиты;
• датчики уровня;
• датчики потока воды и ее давления.

Реле защиты

Представляет собой электромеханическое устройство, которое осуществляет контроль давления воды, текущей сквозь насосный агрегат. При снижении напора цепь питания размыкается.

Реле защиты насоса от сухого хода состоит из мембраны, контактной группы и нескольких проводов. Мембрана контролирует давление жидкости. В рабочем состоянии она разомкнута. Когда напор снижается до 0,1-0,6 атмосфер, мембрана сжимает контакты реле и насос выключается. Опускание давления до данного значения свидетельствует о возникновении следующих нарушений:

• давление жидкости снизилось до минимального уровня по причине выработки источника;
• засорение насосного фильтра;
• помпа находится выше уровня воды, поэтому давление упало до нулевой отметки.

Реле защиты может быть встроено в корпус прибора или монтироваться на поверхности как отдельная деталь.

Если конструкция водопровода содержит гидроаккумулятор, то защитных механизм устанавливают вместе с реле давления, перед гидроаккумулятором.

Датчики уровня воды

Эта разновидность снаряжения используется для установления фактического уровня жидкости в скважине или колодце. Могут применяться датчики двух видов:

1. Поплавковый выключатель. Схема подсоединения анализатора сухого хода должна быть собрана таким образом, чтобы его контакты были включены в цепь питания двигателя насоса. Поплавок располагается на плаву. Когда уровень рабочей среды снижается, то поплавок меняет свое положение, его контакты размыкаются, насос выключается. Это самый простой способ защиты, который отличается долговечностью и простотой функционирования.

Совет! Чтобы поплавок срабатывал своевременно, нужно его удачно настроить

Важно, чтобы во время срабатывания датчика корпус насоса еще был погружен в жидкую среду

2.Датчик контроля уровня воды. Это реле, которое состоит из двух отдельных устройств, спущенных на разный уровень глубины. Одно приспособление окунается до минимально возможного уровня работы помпы. Второй датчик располагается несколько ниже. Когда оба учстройства располагаются непосредственно под водой, между ними протекает небольшой ток. Если уровень рабочей среды уменьшается до минимального значения, то ток перестает течь, срабатывает датчик, размыкая цепь питания.

3.Датчики, которые контролируют уровень жидкости, дают возможность отключить насосное оборудование до того, как корпус аппарата очутится над поверхностью водной глади. Значит, оснащение основательно защищено от поломки.

Датчики потока и давления воды

Существует две разновидности датчиков потока воды для насоса, которые контролируют прохождение рабочей среды через насос и обеспечивают его защиту от сухого хода. Это реле протока и контроллеры протока.

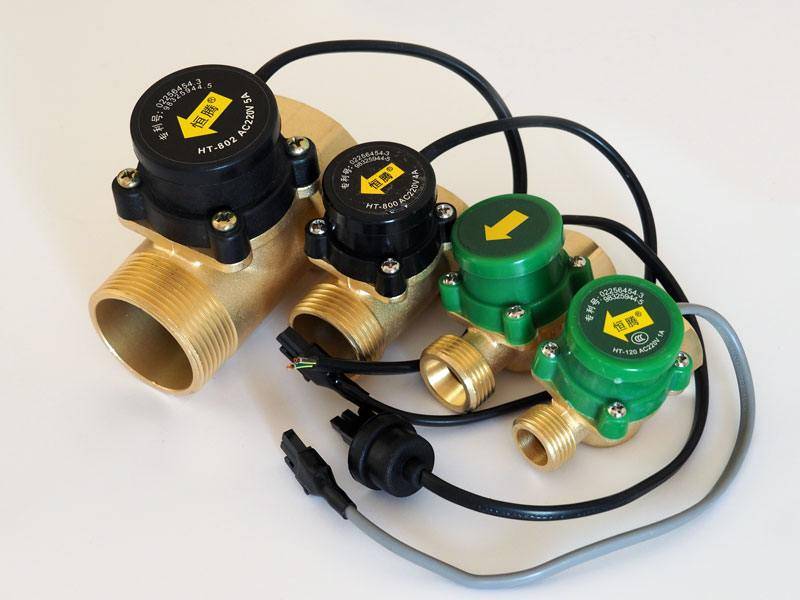

1. Реле протока — это изделие электромеханического типа. Различают турбинные и лепестковые. Принцип их функционирования тоже разнится:

• в роторе турбинных реле находится электромагнит, вырабатывающий электромагнитное поле при прохождении жидкости через турбину. Специализированные датчики считывают электрические импульсы, которые вырабатываются турбиной. Когда импульсы исчезают, датчик выключает насосный прибор от электрического питания;
• в лепестковых приспособлениях находится гибкая пластина. Если вода в помпу не проникает, пластина отходит своего первоначального размещения, в результате чего механические контакты реле размыкаются. При этом питание перекачивающего устройства прерывается. Этот вариант характеризуется простотой конструкции и доступной ценой.

Данные блочные модули отключают насос, если водный поток отсутствует и включают прибор, если давление в системе упало ниже заданного уровня.

2.Контроллеры протока (блок автоматики, прессконтроль). Это электронные изделия, которые отслеживают одновременно несколько важных характеристик потока. Они проверяют напор, сигнализируют о прекращении всасывания воды, автоматически включают и отключают насосное оборудование. Многие механизмы снабжены обратными клапанами. Высокая надежность оправдывает и высокую стоимость.

Схема подключения устройства

Эффективность эксплуатации реле сильно зависит от его правильного монтажа. Необходимо помнить, что устанавливать прибор можно только на тех участках трубопровода, которые расположены горизонтально. При этом потребуется проследить, чтобы мембрана датчика находилась в вертикальном положении. Правильная схема подключения реле выглядит следующим образом:

В процессе монтажа датчик нужно соединить со сливной частью трубы посредством резьбового соединения. Дистанция, на которой реле должно быть расположено от трубы, должна составлять более 5,5 см.

На корпусе прибора находится стрелка, указывающая направление циркуляции жидкости. При установке устройства нужно проследить, чтобы эта стрелка совпала с направлением протока воды в системе. Если для бытовых целей используется грязная вода, то перед датчиком следует установить очистные фильтры.

Установка редуктора

Процесс установки редуктора давления воды не вызывает сложностей. Рекомендуется монтировать устройство в горизонтальном положении, чтобы обеспечить его нормальную работоспособность. Если редуктор оборудован манометром, то прибор устанавливается таким образом, чтобы манометр находился вверху.

При установке необходимо:

• Перекрыть поступление воды в систему.
• Измерить размер редуктора и 2 –х вентилей, в соответствии с которым вырезать кусок трубы в том месте, где планируется установить прибор.
• Установить один вентиль на резьбу, предварительно обмотанную проклеенной паклей. Вентиль накручивается по часовой стрелке без излишних усилий, чтобы не допустить его повреждение.
• Присоединить редуктор, а затем установить другой кран. С помощью второго вентиля можно будет произвести демонтаж редуктора в экстренных случаях. Для уплотнения всех соединений можно использовать паклю, пропитанную специальным клеем или прокладки из резины.

Если трубы выполнены из пластика, то их необходимо будет запаять специальным устройством. Необходимо также, чтобы диаметр редуктора соответствовал диаметру труб водопровода, в противном случае придется дополнительно приобретать соответствующие переходники.

Роторные реле и датчики проточного типа

Роторные датчики в основном используются для измерения и контроля потока жидкости. Конструктивно выполнены в виде лопастного колеса, вращающегося в потоке жидкости, его скорость вращения регистрируется сенсорными датчиками. Электронная схема позволяет осуществлять аналоговое, частотное или дискретное управление работой оборудования.

Поршневые устройства

Поршень размещается в седле клапана и под воздействием напора воды перемещается в вертикальном направлении на высоту, пропорциональную силе потока. Постоянный магнит, установленный на поршне, приближается к герконовому переключателю и в нем происходит замыкание контактов. Поршневые устройства могут устанавливаться на горизонтальные и вертикальные трубопроводы благодаря встроенной возвратной пружине, возвращающей поршень в исходное положение при отсутствии потока.

внешний вид

Самостоятельная настройка

Изучая статьи и видео по регулировке датчика редуктора давления горячей воды в квартире, несложно понять, что процесс предполагает поэтапное выполнение. Фактически его можно разбить на два этапа.

Подготовительный

В зависимости от конструктивных особенностей выбранной модели, вам могут потребоваться определенные инструменты:

• шестигранный шлиц на 4-6 мм;
• обычная плоская отвертка;
• специальный (универсальный) ключ на 2-20 мм;
• манометр, позволяющий контролировать давление;
• переходник для соединения с душевым шлангом или смесителем.

Непосредственно настройка

После тщательной подготовки необходимо сделать следующее:

• перекройте все краны во внутренней системе;
• поставьте манометр-контроллер на регулятор или подключите его к трубопроводу;
• с помощью вентиля пустите жидкость по трубе с минимальным напором;
• зафиксируйте показатели с измерителя;
• открутите пробку с отверстия, где располагается винт для регулировки;
• взяв подходящий инструмент (например, отвертку), аккуратно вращайте винтовой элемент по часовой стрелке, в итоге пружина надавит на клапан и он станет захлопываться при меньшем количестве атмосфер;
• чтобы увеличить силу потока, необходимо осуществить вращение в обратную сторону;
• остается протестировать установку и отсоединить манометр.

Монтаж реле на насос или станцию

Если требуется установка прибора, работы можно выполнить самостоятельно, особенно, если приходится отлучаться и нет возможности постоянно контролировать работу насосного оборудования.

Когда не нужно ставить реле:

• если вода качается из скважины с большим объемом, то есть запасы жидкости не ограничены, а мощность насоса минимальная;
• есть возможность выключения установки при снижении уровня воды.

Правила монтажа оборудования:

Важно следить за мембраной – деталь должна принять вертикальное положение. Монтаж производится к участку сливного трубопровода резьбовыми муфтами. Для этого есть специальное гнездо. Перед началом работы резьба уплотняется льняной или другой сантехнической нитью

Намотка нити к торцу по часовой стрелке повысит надежность крепления, фиксации. Заводские датчики снабжены стрелкой, нарисованной на корпусе – это направление потока, которое должно совпадать при установке. При обустройстве реле в трубопроводах подачи воды с частицами грязи, сначала устанавливаются фильтры очистки. Монтировать их лучше рядом с датчиком, чтобы продлить срок службы прибора.

Тестирование установленного прибора проводится с подключением к сети питания:

• свободные концы контактов соединяются с жилой провода;
• к винту монтируется заземление;
• аппарат подключается посредством соединения устройства проводом (следите за цветом соответствующих жил);
• проверяется работоспособность системы.

Самостоятельная регулировка датчика движения воды

Заводской прибор дополнен болтами, затягивая или ослабляя которые можно увеличивать/снижать сжатие пружины. Болты потребуются, если нужно установить датчик на определенный уровень давления, при котором осуществляется срабатывание механизма.

Алгоритм действий:

• слить жидкость из системы;
• дождаться, чтобы отметка давления приняла нулевое значение;
• запустить работу насосной установки;
• запускать воду обратно в самом медленном режиме;
• запомнить показатель давления потока при отключении реле насоса;
• снова слить жидкость, фиксируя показатели начала работы системы.

Теперь нужно открыть реле, болтом отрегулировать уровень сжатия большей пружины – это будет срабатывание прибора при запуске насоса. Регулировка производится с учетом того, что сильное сжатие увеличит степень давления, а слабое – снизит. Затем регулируется сила сжатия меньшей пружины – тут устанавливается граница максимального уровня давления, при достижении которого реле автоматически отключит работу насоса.

Как только регулировка закончена, систему запустить, оценить итог работ при наполнении трубопровода и сливе потока. Если нужны изменения регулировки, процедуру повторить. Проверка функциональности и настройка рабочих параметров – ежегодная процедура, продляющая срок работы прибора.

Разновидности модельного ряда

По типу исполнения узлы классифицируются на штуцерные и релейные, также их типизируют по показателю рабочего давления.

Релейные приборы устанавливаются на насосы, не обладающие высокой мощностью. Как правило, релейные датчики служат рациональным дополнением однокамерных приборов. Специалисты предупреждают, что этот класс устройств проявляет низкую проводимость. На профильном рынке встречаются модели, характеризующиеся вертикальным размещением пластин. Верхняя граница их рабочего давления – 5 Па. В защитные системы нередко внедряются представители серии Р48, они сводят к минимуму вероятность протечек, привлекают стабильностью и надежной работой.

Широкое распространение обрели штуцерные приборы, функционально дополняющие насосы. Их можно отличить по характерному горизонтальному размещению пластин, в образцах с усовершенствованной технологией можно заметить два клапана. Здесь так же максимальное давление в системе не должно превышать 5 Па, но класс защиты отличается от предыдущего варианта – Р58. Уровень проходимости узла находится в прямой зависимости от габаритов штуцера.

Если рассматривать механизм срабатывания устройства, можно воспользоваться одним из двух сценариев:

• модель, функционирующую по принципу датчика Холла – она подает сигналы как о наличии протока воды, так и о параметрах ее подачи (то есть скорости),
• герконовые датчики срабатывают по принципу магнита – в их корпусе предусматривается магнитный поплавок, он соразмерно возрастанию давления жидкости перемещается по внутренней полости, тем самым оказывая влияние на местоположение геркона.

Приборы низкого давления рациональны для установки на насосы, мощность которых не превышает 4 кВт. Параметры камеры оказывают непосредственное влияние на степень проходимости устройства. Профильный рынок заполнен двух поплавковыми моделями датчиков на насосы. Богатый ассортиментный ряд и лояльная стоимость способствуют их повсеместному использованию.

В конструкции устройств высокого давления предусмотрен единственный штуцер удлиненной формы, в нем пластины размещаются в горизонтальном направлении. Рекомендуется использовать подобные образцы в тандеме с центробежными насосами. Здесь предусмотрен класс защиты Р70, максимальная отметка давления находится на уровне 6 Па.

Обзор известных производителей и цены

Самыми известными и надежными считаются несколько моделей ценовой категории 30-40$:

1. Genyo Lowara Genyo 8A. Производитель – Польша. Основное направление компании – выпуск электронного оборудования для систем управления. Реле предназначено для работы в водопроводах бытового назначения и характеризуется высоким качеством, длительным сроком эксплуатации. Осуществляя контроль давления потока в трубах, датчик запускает насосную систему при показателе расхода воды от 1,6 л/минуту. Агрегат требует подключения к электричеству, потребляет 2,4 кВт/час. Рабочий температурный режим +5..+60 С.
2. Grundfos UPA 120. Заводы изготовителя находятся в Румынии, Китае. Аппарат имеет малые габариты, удобно монтируется и показан для систем индивидуального водоснабжения. То есть может применяться как в частных строениях, так и квартирах. Прибор запускается в работу при показателе расхода жидкости 1,5л/минуту, полностью предотвращая функциональность системы на холостом ходу. Крайний показатель рабочей температуры +60 С.

Модели прошли тестирование и адаптированы к отечественным условиям работы. Многочисленные отзывы характеризуют датчики учета как прочные и практичные агрегаты за доступную цену.

Правила и критерии выбора в магазине

Большой диапазон настроек позволяет установить электронное реле в любую систему домашнего водоснабжения. Оно будет хорошо работать и с погружным, и с поверхностным насосом.

Параметры, которые учитываются при выборе:

• реле работает в связке с гидроаккумулятором;
• максимальное давление, создаваемое насосом;
• способ монтажа, размеры соединительных патрубков;
• мощность электродвигателя;
• стабильность напряжения;
• степень изношенности системы;
• степень защиты прибора.

Модели для квартиры

Для реле, используемых в квартире, важно наличие большого диапазона настроек и возможность установки пароля:

Для системы водоснабжения частного дома

Реле, используемые в частном доме, отличаются расширенным перечнем режимов защиты насоса:

Как выставить давление при помощи реле протока

Кратковременно – на 5 сек. – нажимается кнопка «1»:

При всем этом должна моргнуть красноватым цветом лампа «авария». Это мы вошли в режим программирования. Сейчас включаем насос, и он, работая, нагоняет давление. Понятно, что все краны в доме должны быть закрыты. По манометру смотрим давление. К примеру, нам необходимо, чтоб в водопроводе было 2 атм., вот и ждём, пока насос нагонит это давление. Как на манометре стрелка показала необходимое давление, жмем ещё раз кнопку «1». Насос выключится.

Жмём кнопку «2», тем «загоняя» в память реле, что при таком давлении насос должен выключаться.

Сейчас программируем нижний предел. Для этого открываем кран хоть какой, чтоб давление начало падать. Когда манометр покажет необходимое нам нижнее давление, жмем ещё раз кнопку «1» и насос включится. Нажатием кнопки «2» «вбиваем в башку» реле, что при таком давлении насос нужно включить.

Несколько советов и рекомендаций

Для нормального функционирования насосной станции рекомендуется замерять показатели давления воздуха в гидроаакумуляторе каждые три месяца. Эта мера поможет поддерживать стабильные настройки в работе оборудования. Резкое изменение показателей может свидетельствовать о каких-то поломках, которые необходимо устранить.

Чтобы оперативно контролировать состояние системы, имеет смысл просто время от времени фиксировать показания водяного манометра при включении и отключении насоса. Если они соответствуют цифрам, установленным при настройке оборудования, можно считать работу системы нормальной.

Заметная разница свидетельствует о том, что нужно проконтролировать давление воздуха в гидробаке и, возможно, перенастроить реле давления. Иногда просто нужно подкачать немного воздуха в гидроаккумулятор, и показатели придут в норму.

Точность показателей манометра имеет определенную погрешность. Отчасти это может быть вызвано трением его подвижных частей во время измерений. Чтобы улучшить процесс показаний, рекомендуется перед началом измерений дополнительно смазать манометр.

Реле давления, как и прочие механизмы, имеет свойство со временем изнашиваться. Изначально следует выбрать прочное изделие. Важный фактор длительной работы реле давления – правильные настройки. не следует использовать этот прибор на максимально допустимых значениях верхнего давления.

Если в работе реле давления появились проблемы и неточности, возможно, его необходимо разобрать и очистить от загрязнений

Следует оставить небольшой запас, тогда элементы устройства будут изнашиваться не так быстро. Если же необходимо выставить верхнее давление в системе на достаточно высоком уровне, например, в пять атмосфер, лучше приобрести реле с предельно допустимым значением работы в шесть атмосфер. Найти такую модель сложнее, но это вполне возможно.

К серьезным поломкам реле давления может привести наличие загрязнений в водопроводных трубах. Это характерная ситуация для старых водопроводов, выполненных из металлических конструкций.

Перед установкой насосной станции водопровод рекомендуется тщательно прочистить. Не помешает и полная замена металлических труб на пластиковые конструкции, если имеется такая возможность.

При настройке реле к регулировочным пружинам следует относиться исключительно бережно. Если они будут сжаты слишком сильно, т.е. перекручены в процессе настройки, при работе устройства очень скоро станут наблюдаться погрешности. Поломка реле в ближайшем будущем почти гарантирована.

Если во время проверки работы насосной станции наблюдается постепенный рост давления выключения, это может свидетельствовать о том, что устройство засорилось. Не нужно сразу же его менять.

Нужно открутить четыре крепежных болта на корпусе реле давления, снять мембранный узел и тщательно промыть внутреннюю часть реле, где это возможно, а также все небольшие отверстия.

Иногда достаточно просто снять реле и почистить его отверстия снаружи без разборки. Не помешает также провести очистку всей насосной станции. Если же вода вдруг начинает течь прямо из корпуса реле, значит, частички загрязнений пробили мембрану. В этом случае придется устройство полностью заменить.

Особенности монтажа

Лепестковые переключатели монтируются либо на входе в насос, либо на входе в клапан. Их задача зафиксировать первичное попадание жидкости в рабочую камеру, а потому и контакт с ней должен быть обнаружен в первую очередь на самом реле.

Установки контроля давления монтируют только с помощью специалистов, так как они нуждаются в настройке. Устанавливают их так же, как и лепестки, путем подключения на входе к насосному устройству. Однако, в отличие от обычных лепестков, реле давления практически всегда используют в паре с насосными станциями.

Термореле отдельно используют редко, так как вещь это слишком дорогостоящая. Его скорее подключат на стадии сборки самого насоса. Впрочем, хороший мастер наверняка сможет совладать с установкой этого устройства. Сложности установки заключаются в необходимости монтирования нескольких чувствительных термических датчиков, а затем сведения их воедино.

Регулятор давления: что это?

Регулятор давления представляет собой небольшое устройство, которое используется для борьбы с гидравлическими ударами. Также с его помощью можно контролировать и при необходимости отрегулировать напор воды в той или иной системе. Применение этого устройства позволяет оптимизировать работу и увеличить срок эксплуатации инженерной коммуникации. Зачастую редуктор давления применяют на таких объектах:

• высотки;
• рабочие цеха;
• технологические сооружения;
• жилые дома.

Устройства, используемые для регулировки напора в системе, делятся на динамические и статистические изделия. Первый тип используют в магистральных трубопроводах на промышленных предприятиях. Они позволяют регулировать поток жидкости в системах. Что же касается статистических изделий, то они устанавливаются в трубопроводах с нестабильной подачей воды. Именно поэтому статистические редукторы используют в многоэтажных и загородных домах.

Видео: Регулятор давления воды (www.vodaschet.ru).flv

Виды реле потока воды

Самая распространенная конфигурация реле потока воды для насоса – лепестковая. Классическая схема прибора состоит из следующих элементов:

• входного пропускного патрубка;
• клапана (лепестка), располагающегося на стенке внутренней камеры;
• изолированного переключателя;
• пружины определенного диаметра.

Герконовый переключатель смыкает и размыкает цепи электропитания, приводящие в действие пружину сжатия. Принцип работы датчика в потоке воды: при наполнении камеры жидкостью, поток силой смещает клапан с оси, воздействуя на магнит, который приводит в действие выключатель. Контакты замыкаются, насос включается.

Различается несколько видов датчиков со своими особенностями работы и возможностью применения.

Механические лопастные

Прибор представляет собой устройство, оснащенное лопастью, которое встраивается в трубопровод. Принцип работы стандартный: при поступлении потока лопасть отклоняется, воздействует на магнит. Контакты замыкаются, датчик выключателя срабатывает. Простота агрегата объясняет широкий спектр применения. К тому же такие датчики практически не подвергаются износу и не требуют обслуживания – в них нечему ломаться.

Механические поршневые

Прибор работает на базе магнитно-поршневой системы. Принцип срабатывания: при поступлении потока поршень с магнитом поднимается, замыкая контакты – реле срабатывает на запуск. Без потока поршень опускается в исходное положение, предупреждая сухой ход. Основное преимущество прибора – разнообразие конструкций, позволяющих монтировать аппарат в любом положении. Механические поршневые реле применяются в системах с высоким давлением.

Тепловые

Аппарат оснащен измерителем уровня рассеивания тепловой энергии от встроенного нагревательного элемента. В зависимости от изменения скорости нагрева жидкости, регистрируется сам поток и скорость его течения. Применяется тепловой датчик только для безопасных видов жидкости. Ввиду задействования термоанемометрического принципа, запрещено использовать реле для измерения легковоспламеняемых субстанций, а также жидкостей, меняющих состав при нагревании.

Ультразвуковые

Универсальный импульсный датчик потока воды работает по принципу акустического эффекта. Прибор передает ультразвуковой импульс через поток, определяя уровень жидкости. Самыми распространенными считаются изделия, функционал которых использует перемещение колебаний движущейся жидкости. Приборы подходят для любых субстанций, в том числе горючих, просты в монтаже и уходе.

Классификация насосов для увеличения давления воды

Выделяются технические характеристики, по которым различают помпы:

• режим работы;
• принцип охлаждения;
• применение.

Классификация насосов

Типы устройств

По назначению

Такие насосы подразделяются на два вида: Универсальные. Это те, которые применяются для любого типа воды. Однотипные. Здесь подразумеваются насосы, которые могут применяться только для холодной или горячей воды.

По способу охлаждения

Устройства имеют различные системы охлаждения, в частности, выделяются такие виды: Мокрый ротор (подразумевается охлаждение водой). Охлаждение достигается за счет перекачиваемой жидкости. Ротор с рабочим колесом располагается в воде. Сухой ротор (подразумевается охлаждение воздухом). Охлаждение достигается за счет лопастей вентилятора, которые закреплены на валу. При всем этом мотор не имеет прямого контакта с водой.

По режиму работы

Здесь два типа насосов ручной или автоматический: Ручной. Работа насоса полностью происходит в непрерывном режиме. Отключение/включение насоса выполняется вручную

Крайне важно не допустить перегрева мотора. Автоматический. В этом случае насос оснащается автоматикой

Как только кран открывается, насос срабатывает, соответственно когда кран закрывается, насос перестает работать.

Насос и насосная станция: преимущества и недостатки

Насос и насосная станция имеют свои особенности, которые отмечены в таблице:
