Резьбовые заклепки и прочие приемы клепочного соединения

Скрепление металлических (и не только) деталей производится по разнообразным методикам. Сварочный аппарат использовать не всегда возможно (например, в ситуации с пластиками) или нецелесообразно, равно как и нарезание резьбы под винты или болты с предварительным сверлением материала.

Специальные резьбовые заклепки практически не имеют ограничений в применении и обеспечивают надежную фиксацию в месте соединения. Что это за изделия и в чем их особенность – тема данной статьи.

По сути, это гибрид традиционной заклепки («под молоток») и резьбовой крепежной детали. Не путать такие изделия с вытяжными!

Преимущества резьбовых заклепок

Несложная технология установки. Возможность надежного скрепления деталей из материалов повышенной хрупкости или малой толщины (например, листового металлопроката). Резьбовая заклепка практически не вызывает их деформации. Если совокупная толщина соединяемых образцов превышает длину крепежного элемента, то производится так называемая односторонняя фиксация, без сквозного прохода. При этом качество скрепления не ухудшается.

Разновидности резьбовых заклепок

Сортамент настолько большой, что перечислить его в полном объеме и невозможно, и не имеет смысла. Зная, какими бывают заклепки резьбовые, несложно определить, что именно понадобится для конкретных целей.

По материалу изготовления

• Медные.
• Алюминиевые.

Изделия из цветных металлов используются в тех случаях, когда на первый план выходит эстетическая составляющая. Поэтому такие заклепки применяются в основном для декорирования.

Данные образцы обеспечивают большую прочность соединений и повышенную устойчивость к коррозии.

По типу головки

• Плоская.
• Потайная.

По виду резьбы

• Гаечная (М4 – – неразборное соединение. Целесообразно использовать при невозможности доступа к обратной стороне детали или в условиях ограниченности движений.
• Винтовая (М3 – 16) – разборного типа.

По профилю ножки

• Круглый.
• Шестигранный (для исключения проворачивания в посадочном гнезде).

По виду бурта

• Открытый или закрытый.
• Потайной.
• Малый или большой.

По назначению

• Электропроводящие.
• С повышенным усилием (или вдавливания, или растяжения).
• Для высокогерметичного соединения.
• С увеличенной головкой.
• С резьбой дюймовой.
• С метками (позволяют производить визуальную идентификацию).
• С виброизоляцией.

Данный перечень разновидностей по специфике применения можно продолжить, но уже понятно, что промышленность выпускает резьбовые заклепки буквально на все случаи жизни.

Как работают резьбовые заклепки?

В принципе, она мало чем отличается от установки обычных заклепок, «под молоток».

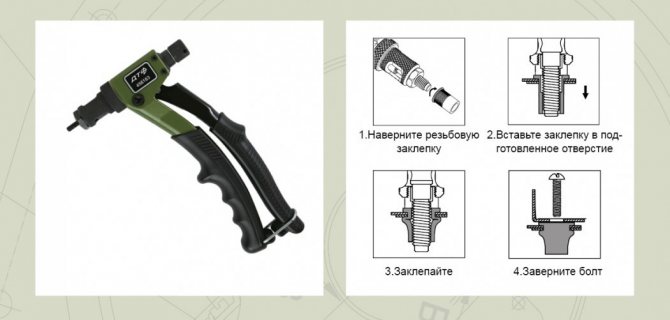

Алгоритм действий для гаечной заклепки:

Высверливание отверстия в материале. Установка резьбовой заклепки в спец/инструмент. Помещение по месту (в отверстие). Сдавливание (сжатие) крепежной детали.

Применение

В принципе, где угодно. Как уже указано, ограничений нет. Главное – выбрать правильный тип и размер. Особенно удобно резьбовыми заклепками соединять изделия, после установки которых по месту доступ к обратной стороне будет осложнен или невозможен.

С заклепками сталкивается практически каждый человек, даже тот, который никак не связан со строительством. Некоторые их виды присутствуют на одежде, что облегчает ее использование. В строительстве заклепки чаще всего используются для фиксации двух деталей между собой. Но есть и такие заклепки, которые выполняют другую роль. Они называются резьбовыми. Для чего необходимы эти элементы и как они монтируются. Об этом речь пойдет в статье.

Обзор видов

Гаечные или винтовые заклепки предлагаются на рынке в широком ассортименте. У каждой разновидности данного изделия имеются свои особенности и преимущества, а также сфера применения. Поэтому для начала необходимо разобраться с характеристиками, чтобы сделать верный выбор. Заклепки отличаются своей конструкцией, а именно внутренней резьбой, так как она формирует пояс замыкания во время сжатия.
Отличают данные изделия по типу головки и виду резьбы. Гаечная заклепка М4 – 8 имеет неразборное соединение, поэтому подходит только для условий, где движения ограничены, если невозможно получить доступ к обратной части детали. Винтовой образец относится к разряду разборных заклепок. Профиль ножки также отличается у разных изделий – шестигранный и круглый. Вид бурта может быть открытым, закрытым, потайным, малым и большим, что также следует учитывать при выборе крепежного элемента.

Шестигранная заклепка предназначается для крепления листовых профилей друг с другом. Такая гайка имеет вид втулки с внутренней резьбой. Данный элемент является отличной альтернативой сварным соединениям, поэтому можно крепить изделия с тонкостенным материалом. Зачастую применяется в производстве мебели, электрических устройств, кондиционированных систем и изготовлении металлических шкафов. Глухая гайка предназначена для создания резьбы во время использования винтов, шпилек и болтов. Если требуется герметичность крепления, лучше выбирать этот вариант. Благодаря стандартным бортикам предотвращается деформация материала основания, так как площадь соприкосновения большая. Чтобы установить такую заклепку, необходимо просверлить отверстие.

Закладные гайки применяются в том случае, когда нет крепежного элемента. Если отверстие имеется, но резьба отсутствует, выручит данное изделие. Однако здесь потребуется наличие специального инструмента, который предназначен для работы с глухими гайками. Наиболее распространенной формой клепальных гаек является цилиндрическая. Это крепкий элемент, с которым легко работать.

Разновидности

Разница между заклепками такого типа кроется не только в их диаметре, но и в других параметрах, одним из которых является металл изготовления. В качестве основы может быть использованы:

• сталь;
• алюминий;
• медь;
• нержавейка.

Каждый из этих металлов имеет свои преимущества в сравнении с другими. Обычные стальные заклепки чаще всего покрываются цинком, чтобы предотвратить появление ржавчины в процессе эксплуатации. В этом отношении выигрывают изделия из нержавеющей стали, но их стоимость несколько выше. Также они обладают большей прочностью. Медь и алюминий применяются в случаях, когда требуется взаимодействие с подобным металлом, а заклепка не будет удерживать слишком тяжелый модуль. Каждый элемент имеет головку, которая гарантирует фиксацию с лицевой стороны. Она может быть плоской или потайной. Во втором варианте потребуется расширение внешнего диаметра отверстия, чтобы скрыть бортики. Используются потайные заклепки чаще всего в случае одностороннего монтажа. Последний осуществляется в ситуации, когда толщина металла заготовки больше заклепки и у последней нет возможности полноценно сжать его. В этом варианте фиксация происходит за счет расширения тела элемента внутри отверстия.

Навешиваемые модули имеют различный шаг и диаметр резьбы, поэтому требуются изделия, которые бы соответствовали им. Именно поэтому компании, занимающиеся выпуском таких фиксаторов чаще всего готовы предоставить своим клиентам заклепки, которые имеют диаметр от М4 до М8. Это касается гаечных конструкций, когда нет доступа к обратной стороне металла. Существует и винтовой вид разборного типа, который выпускается с размерами от М3 до М16. Профиль в срезе у изделия также может быть разным. Чаще всего используется круглый, но может быть и шестигранный. Во втором случае изготовления отверстия под такую единицу требует определенных усилий, но провернуть ее намного сложнее, а в некоторых случаях и невозможно, если сравнивать с круглым вариантом.

Резьбовые заклепки могут быть специализированными, поэтому в зависимости от области применения они могут отличаться сниженным сопротивлением для электрического тока. Другие элементы имеют повышенную прочность, т. к. предназначены для работы при больших нагрузках. В зависимости от формы фиксаторы способны обеспечить герметичное соединение. На головки некоторых элементов нанесены специальные пометки, которые позволяют идентифицировать их среди других изделий. В автомобилях часто используются заклепки с виброизоляцией. Особенно если речь идет о монтаже на корпусные детали.

Заклёпки

В строительстве самыми применяемыми являются вытяжные заклёпки. Они доступны (можно приобрести в любом строительном магазине и рынке), просты в применении и вполне обеспечивают надёжное неразъёмное соединение материалов.

Вытяжные заклёпки различают по размеру и типу материала, используемого для изготовления заклёпок.

Материал заклёпки, это крайне важный фактор. Выбор заклёпок по материалу напрямую зависит от вида материала скрепляемых деталей и окружающей среды, в которой будет находиться крепление.

Материалы изготовления заклёпок могут быть следующие:

• Оцинкованная сталь.
• Алюминий. Есть чистый аллюминий и его варианты: анодированный, лакированный.
• Нержавеющая сталь. А2 — устойчива к ржавлению, А4 — устойчива к коррозии и кислотной среде (применяется в химической промышленности). Или импортные аналоги, например, DIN 7337. Нержавейка является одним из самых распространённых и прочных материалов.
• Медь — Медные заклёпки применяются для скрепления материалов из меди.
• Медно-никелевый сплав (монель). Содержит 70% никеля, 30% меди.

Вытяжная заклёпка представляет собой трубку со шляпкой. Внутри конструкции предусмотрен стальной стержень, один из концов которого слегка расширяется. Заклёпочник тянет стержень, благодаря чему трубка постепенно расширяется. Когда усилие становится максимальным, происходит откусывание стержня.

В вытяжных заклёпках процесс деформации гильзы осуществляется с помощью стержня с утолщением на конце, запрессованного внутрь тела крепежной втулки. Для того чтобы осадить тело заклёпки, её торец упирают в опорную поверхность заклёпочника, после выравнивания центральный стержень с усилием вытягивают на несколько миллиметров. В результате стенки гильзы деформируются, образуя достаточно прочное неразъёмное соединение. Хвостовик стержня чаще всего обламывается или обрезается по уровню среза гильзы.

Основные свойства

Заклепка считается тем видом соединения, которое характеризуется большей надежностью, нежели шурупы и винты. А также данное приспособление занимает минимальный объем пространства и после использования практически незаметно. Заклепки имеют малый вес и обычно применяются в том случае, когда рассоединение поверхностей не планируется. Наиболее часто клепку применяют там, где сварка по каким-либо причинам невозможна или нужно соединить несвариваемые поверхности.

Клепать можно не только металлы, но и тканевые изделия, всевозможные аксессуары. А также потребители говорят о том, что винт, болт и гайка может со временем ослабнуть, чего не скажешь о заклепке. Она имеет свойство плотно засаживаться и даже при повреждении металла не выходит обратно.

Плюсы использования резьбовых заклёпок гаек:

• Возможность создания надёжного резьбового соединение в тонком листовом материале.
• Простая и не требующая большого количества времени и усилий установка (достаточно одностороннего доступа к рабочей поверхности).
• Отсутствие деформации рабочей поверхности или повреждений лакокрасочного покрытия после установки заклёпки.
• Прочность установленного соединения не теряет со временем своих свойств.
• Возможность удаления и повторной установки соединения в случае необходимости.
• Можно резьбовые заклепки купить в небольшом объеме, апробировать установку и затем подобрать устанавливаемый в нее крепеж нужной длины.

Применение резьбовых заклёпок позволяет отказаться от сварочных работ, нарезания резьбы, использования дополнительных крепежных элементов и даёт возможность работы с тонким листовым материалом, а также в местах с ограниченным доступом. Именно поэтому техника резьбовых заклёпок широко применяется в самых различных индустриях — от производства мебели до аэрокосмической промышленности.

Особенности

Заклепки представляют собой крепежные элементы в виде втулки либо стержня с закладной головкой с одного конца и с замыкающейся в процессе заклепки головкой с другого. От вытяжных заклепок резьбовые отличаются наличием резьбы. То есть они представляют собой шестигранные либо цилиндрические втулки с опорным бортиком в верхней части и резьбой в нижней. Верхняя часть выполнена в виде тонкостенной трубки без резьбы и нередко имеет продольную наружную насечку. В процессе монтажа она деформируется. Вертикальная насечка на верхней части обеспечивает равномерную деформацию и предотвращает разрыв материала.

К достоинствам резьбовых заклепок относят:

• простоту применения;
• прочное скрепление элементов из хрупких и тонких материалов вроде листового металлопроката без деформации;
• возможность односторонней фиксации в случае превышения совокупной толщиной соединяемых деталей длины крепежного элемента без потери прочности;
• сохранение прочности соединения с течением времени;
• механическая и химическая неагрессивность;
• сохранение целостности поверхности и лакокрасочного покрытия;
• возможность соединения элементов из различных материалов;
• отсутствие механических напряжений в конструкции;
• возможность демонтажа и повторной установки.

Несмотря на то, что в настоящее время в большинстве случаев вместо заклепок используются сварные или склеиваемые соединения, рассматриваемые крепежные элементы имеют ряд преимуществ в сравнении с ними, определяющих их незаменимость в некоторых узлах. Во-первых, резьбовые заклепки выдерживают термическое воздействие. Во-вторых, они не вызывают структурных изменений элементов при монтаже, в отличие от сварки, что особо актуально при соединении деталей из различных материалов, поведение которых может быть непредсказуемо. В-третьих, резьбовые заклепки обеспечивают сохранение подвижности.

Однако данные крепежные элементы имеют ряд недостатков:

• монтаж осложнен необходимостью предварительного проделывания отверстий;
• большинство резьбовых заклепок не обеспечивает герметичность швов;
• монтаж связан с высоким уровнем шума.

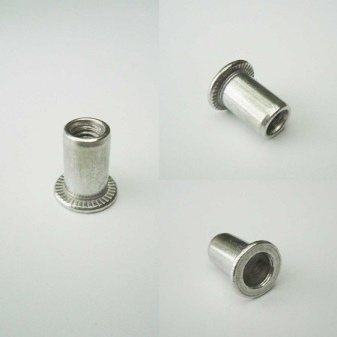

Заклепки гаечные (rivet nuts)

В компании ПрофКрепеж Вы можете купить оптом заклепки гаечные (заклепочные гайки, резьбовые заклепки, заклепки-гайки).

Заклепка гаечная – один из новых элементов крепежа, который завоевал популярность и получил широкое распространение за лёгкость монтажа, за его удобство и надежность при эксплуатации в узлах стальных конструкций.

Заклепка гаечная представляет собой цилиндрическое, полушестигранное или шестигранное тело с внутренней метрической резьбой.

Назначение заклепки гаечной

— для создания резьбового разъемного соединения, такого, которое можно легко разобрать и собрать без нарушения конструкции или составных частей конструкции (к разъемным соединениям можно отнести, например болтовое, винтовое, шпилечное, шурупное, шпоночное);

— для эксплуатации в узлах стальных конструкций, изделиях строительного и общемашиностроительного назначения, автомобилестроения, пищевой промышленности, электротехнической промышленности.

Нормативная документация

Заклепка гаечная представляет собой цилиндрическое, полушестигранное или шестигранное тело с внутренней резьбой под метрические размеры.

Нельзя путать заклепки гаечные резьбовые с вытяжными заклепками. Вытяжные заклепки служат для создания неразъёмного соединения!!!

Причина такого многообразия с названиями можно объяснить отсутствием ГОСТ, стандарта ISO или DIN на гаечные заклепки.

ТУ 1680-001-10702513-2019

Установка

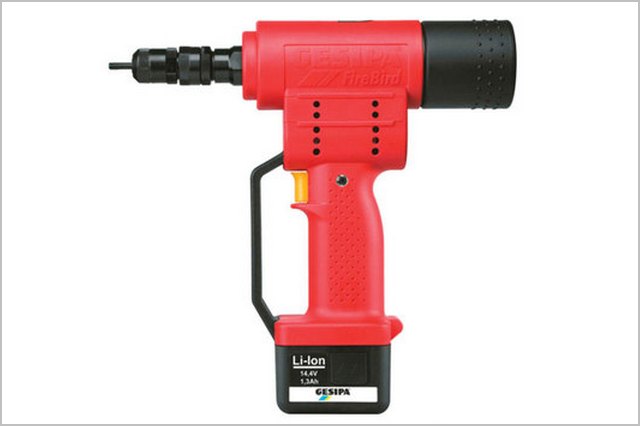

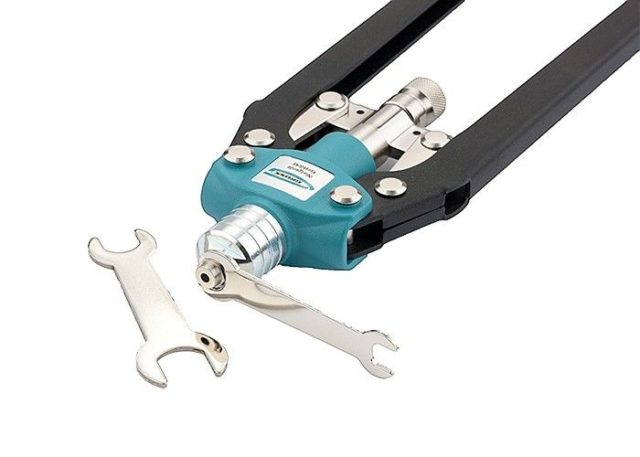

Производится специальным инструментом — заклепочником, с помощью которого производится монтаж заклепки в заранее просверленное или пробитое специальным оборудованием отверстие в конструкции

Для надёжного крепления важно правильно сделать монтажное отверстие под необходимый тип и размер заклепки в соответствии с рекомендациями производителя

Следует обратить особое внимание на толщину детали конструкции, в которую производится установка. Это нужно для правильного распора заклепки (образования «юбки» с обратной стороны)

Существуют 2 длины заклепки: первая и вторая длина. Разница в диапазоне толщин — меньшем и большем.

Образовавшаяся деформированная часть («юбка») должна плотно прижиматься к детали, без зазоров и перекосов.

Далее в установленную заклепку с требуемым моментом затяжки вкручивается резьбовая шпилька или обычный болт с метрической резьбой, который непосредственно удерживает скрепляемые детали конструкции между собой.

Преимущества

Одними из главных преимуществ заклепок гаечных являются:

отсутствие необходимости в дальнейшем применять: традиционные болты с гайкой (особенно неудобный вариант, если существует сложность с доступом к обратной стороне несущей конструкции — установка «вслепую») или использование сварки, требующей навыков высококвалифицированного специалиста.

при установке не повреждается заранее обработанная поверхность детали, если она с покрытием или окрашенная.

В результате, получается аккуратная, эстетичная точка крепления, которая обеспечивает надежное соединение, удобный и быстрый монтаж, и демонтаж прикрепляемого элемента конструкции.

Материалы заклепок гаечных

Углеродистая конструкционная сталь с гальваническим цинковым покрытием для эксплуатации в неагрессивных и слабоагрессивных средах.

Коррозионностойкая (нержавеющая) сталь — легированная сталь с большим содержанием хрома (не менее 12%) и никеля для эксплуатации в неагрессивных, слабоагрессивных, среднеагрессивных и сильноагрессивных средах.

Установка резьбовых заклепок без заклепочника

Далеко не всегда в распоряжении имеется дорогостоящий профессиональный инструмент. Кроме того, при необходимости выполнения разовых операций, его приобретение является нецелесообразным. В подобных случаях работы выполняют без использования специального инструмента. Существует несколько способов как заклепать резьбовую заклепку без заклепочника. Проще всего выполнить установку резьбовых заклепок без заклепочника при помощи шуруповерта. Для этого используется специальная насадка, в корпусе которой размещается болт с разборным упорным подшипником. Болт, через торцевую гайку с насечками, вкручивается в заклепку, которую затем устанавливают в монтажное отверстие. После этого включается шуруповерт и, за счет вращения болта, создается усилие, формирующее буртик и фиксирующее заклепку. Проворачиванию заклепки препятствует гайка с насечками и упорный подшипник. После установки остается только выкрутить болт из крепежа, переведя шуруповерт в реверсный режим вращения. Этот способ дает возможность использовать обычный шуруповерт в качестве электрического заклепочника. При отсутствии специальной насадки, подобную конструкцию можно собрать вручную.

В целом, перечисленные методы дают возможность достаточно качественно выполнять установку резьбовых заклепок без заклепочника. Скорость и трудоемкость монтажа зависит от того, используется ли электроинструмент.

Заклепочник своими руками

Если установка резьбовых элементов требуется по долгу службы или работы, тогда есть смысл приобрести заводское изделие, которое работает от усилия рук или на основе пневматического механизма. В большинстве ситуаций установка таких заклепок требуется довольно редко, поэтому можно собрать заклепочник своими руками.

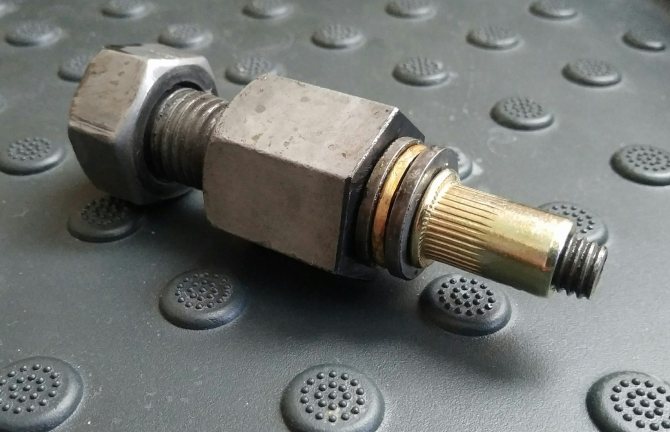

На основе болта

Для сборки всей конструкции потребуется болт по образцу того, что показан на фото выше. Его можно взять из коленчатого вала автомобильного двигателя. Диаметр болта должен быть таким, чтобы внутри него можно было просверлить отверстие, через которое будет вставлен другой болт с размером резьбы, который будет соответствовать той, что используется в заклепке. Длина второго болта должна быть минимум 100 мм. Длина его резьбы должна быть как можно большей, при необходимости ее дополнительно можно дорезать леркой.

Дополнительно потребуется гайка, которая будет свободно накручиваться на резьбу болта с большим диаметром, а также разборной подшипник. Внутренний диаметр подшипника должен быть таким, чтобы в него свободно мог проходить болт большой длины, который будет использоваться для зажима. Конструкция собирается довольно просто. Для этого необходимо длинный болт вставить внутрь большего по диаметру. На большой болт накручивается гайка, а на резьбу длинного болта надевается разборной подшипник.

На длинный болт накручивается заклепка, которая должна быть установлена в отверстие. Для работы потребуется два ключа. Один из них будет удерживать гайку, а второй должен вращать болт. Упростить задачу можно тем, чтобы приварить к гайке рукоятку. Болт вращается до тех пор, пока упор не станет значительным. Слишком усердствовать не стоит. Как только результат будет достигнут, необходимо выкрутить длинный болт. Подшипник в этом случае является стабилизатором, который предотвращает закусывание болта внутри конструкции. Видео об этом заклепочнике есть ниже.

Обратите внимание! Недостатком такой конструкции является необходимость наличия нескольких болтов для заклепок с различной резьбой

Для чего используется

Резьбовая заклепка похожа на вытяжную только некоторыми нюансами фиксации. В остальном же ее предназначение несколько иное. В некоторых случаях требуется осуществить монтаж какого-либо изделия на металл. Но его толщины недостаточно, чтобы нарезать резьбу или нет возможности подлезть с обратной стороны для того, чтобы подставить гайку. В этом случае на выручку приходят резьбовые заклепки. Конструктивно они представляют собой небольшой полый цилиндр, в котором уже есть резьба. Устанавливается заклепка таким образом, что надежно фиксируется на металлической или другой заготовке и предоставляет возможность монтажа болта для фиксации какого-либо модуля.

Особенности

Изначально стоит напомнить, что еще сравнительно недавно именно заклепки являлись одним из наиболее распространенных типов метизных изделий. На сегодняшний день, невзирая на активное внедрение передовых технологий и инновационных технических решений, актуальность подобного крепежа сохраняется во многих современных сферах. Отдельного внимания заслуживают конструктивные особенности и принцип работы резьбовых заклепок

Важно учитывать – независимо от разновидности, работают они одинаково

По своей сути, все заклепки представляют собой крепежные элементы в виде втулки с закладной головкой. С другой стороны присутствует замыкающаяся в процессе сборки головка. Если сравнивать более привычные многим вытяжные и рассматриваемые крепежные приспособления, то станет понятно, что последние отличаются, прежде всего, наличием резьбового элемента. Речь в данном случае идет о компактной конструкции в виде втулки (стержня), имеющей цилиндрическую или же шестигранную форму. Верхняя ее часть оснащена опорным бортиком, а нижняя имеет резьбу.

Рассматривая особенности резьбовых заклепок, необходимо уделить особое внимание следующим явным преимуществам данного типа крепежных приспособлений

• Максимальная простота применения.
• Прочность создаваемых соединений, в том числе, при необходимости монтажа конструкций из хрупких элементов. Имеется в виду, например, тонкое листовое железо, даже незначительная деформация которого в процессе сборки недопустима.
• Возможность качественной односторонней фиксации. Этот момент максимально актуален в ситуациях, когда общая толщина скрепляемых деталей превышает длину метизного изделия. В таком случае резьбовые заклепки способны обеспечить надежный монтаж без потерь для эксплуатационных показателей конструкции.
• Сохранение прочности крепления в течение длительного времени.
• Полное отсутствие химической и механической агрессивности.
• Сохранение лакокрасочного покрытия поверхностей соединяемых деталей.
• Возможность прочного соединения конструктивных элементов, выполненных из разных материалов.
• Отсутствие каких-либо напряжений, имеющих механический характер.
• Возможность многократного демонтажа с повторной установкой крепежных элементов.

На данный момент все чаще отдают предпочтение сварным швам, спайкам или же склейкам. Однако, невзирая на все неоспоримые преимущества подобного рода соединений, в некоторых ситуациях единственным рациональным выходом остается применение заклепок с резьбовым элементом. Помимо всего перечисленного выше, следует отметить, что такие приспособления способны выдерживать существенные термические нагрузки.

Также резьбовые заклепки не становятся причиной структурных изменений монтируемых деталей, чего нельзя сказать о той же сварке. Данный момент очень важен при сочленении разных материалов. И не стоит забывать, что описываемые метизные изделия при необходимости обеспечивают сохранение подвижности элементов конструкции.

Естественно, существуют и определенные минусы таких заклепок, к которым относятся следующие важные моменты.

• На подготовительном этапе требуется осуществить максимально точную разметку и проделать отверстия соответствующих диаметров.
• В подавляющем большинстве случаев отсутствует герметичность создаваемых швов. В некоторых ситуациях выходом может стать установка резиновых или же выполненных из других материалов прокладок.
• Выполнение работ сопровождается достаточно ощутимым шумом.

Применение

В принципе, заклепки с резьбовым элементом можно использовать при создании практически любых соединений. Однако наиболее актуальны они в случаях, когда после сборки будет отсутствовать полноценный доступ к обратной стороне сочленяемых деталей конструкции. Их, как и другие типы заклепок, чаще всего используют при соединении элементов, выполненных из листовых материалов. Такие метизные изделия отличаются максимальной простотой установки, не требующей большого арсенала специального оборудования.

Очень часто поставить такую заклепку будет намного проще, чем нарезать резьбу или применить сварку

Также важно учитывать, что отдельные модели обеспечивают возможность дополнительного, максимально прочного соединения с использованием болтов или же винтов соответствующего диаметра. Сфера применения описываемых приспособлений определяется, в первую очередь, их типом и материалом изготовления

Так, установка гаечных заклепок целесообразна в условиях ограниченного пространства. В то же время предотвратить риск проворота во время монтажа поможет применение шестигранных моделей. Помимо этого, производители предлагают заклепки для сборки конструкций, рассчитанных на специфические эксплуатационные условия.

С учетом принципа установки резьбовые заклепки можно назвать во многом идентичными их вытяжным аналогам. При этом алгоритм действий во время выполнения работ включает в себя несколько основных этапов. Речь идет о подготовке соединяемых поверхностей, сверлении отверстий соответствующего диаметра и непосредственно самой установке крепежа

Важно помнить, что качество образуемого шва определяется, помимо всего прочего, еще и рядностью. С учетом предъявляемых требований может применяться многорядная схема с цепным или же шахматным расположением элементов

Для максимального упрощения процесса сборки и сокращения временных затрат используют специальные приспособления – заклепочники. Этот инструмент может оснащаться ручным, пневматическим, а также гидравлическим приводом.

Анализируя возможность применения заклепок с резьбой, следует учесть, что долговечность подобных соединений определяется внешним диаметром устанавливаемых метизных изделий. И речь в данном случае идет о прямопропорциональной зависимости. Другими словами, чем больше размер заклепки, тем прочнее шов и выше его устойчивость к различным нагрузкам. Помимо этого, в перечень факторов, влияющих на качество соединений в той или иной ситуации, входят отсутствие рифления и толщина стенок. Однако данные характеристики параллельно отражаются на удобстве выполнения всех предусмотренных технологией работ.

О резьбовых заклепках смотрите в видео ниже.

Виды

Тип метиза выбирается в соответствии с требованиями к соединению. Благодаря тому, что современный рынок крепёжных деталей представляет вытяжные заклёпки в широком ассортименте, выбрать нужный элемент не составит труда. В зависимости от эксплуатационных характеристик, метизы подразделяются на несколько видов.

Комбинированные модели считаются самым распространённым видом. Метизы способны обеспечивать неразъёмное соединение особо твёрдых деталей, подвергающихся механическим, весовым и вибрационным нагрузкам.

• Герметичные модели имеют довольно узкую специализацию и широко используются в судостроительных производствах. Особенностью конструкции глухих моделей является запаянный конец стержня. Изделия могут изготавливаться из нержавеющей стали, меди и алюминия.
• Многозажимные модели имеют несколько расклёпочных участков и устанавливаются в подвижные конструкции при необходимости соединения трёх и более элементов. Такой участок располагается между двумя соседними элементами, а монтаж производится при помощи пневмопистолета.

Помимо традиционных моделей, существуют усиленные варианты заклёпок, при изготовлении которых используется более прочный материал с утолщёнными стенками.

Резюме

Как видно, каждый вид заклепок выполняет свою роль и является необходимым. Если обычные могут быть заменены вытяжными, то резьбовые являются уникальными в своем классе и дают возможность установить дополнительное оборудование там, где сложно использовать какой-либо другой метод фиксации. Диаметр фиксатора подбирается в зависимости от потребностей. Заводские заклепочники для резьбовых элементов чаще всего поставляются в пластиковом кейсе для большего удобства хранения. Если есть потребность в установке компонентов больших диаметров, тогда лучше подойдет модель с двумя рукоятками.

Резьбовые заклёпки применяются, когда требуется надёжно соединить различные детали. Особенно часто такая необходимость возникает при монтаже изделий, которые в процессе работы будут подвергаться значительным вибрационным нагрузкам.

О том, как установить резьбовые заклепки, а также о применяемом для выполнении такой операции инструменте будет подробно рассказано ниже.

Виды заклепочных швов

Если говорить о способе соединения листов, то заклепочные швы бывают внахлест (один лист накладывается на другой) и встык. Стыковочные швы могут быть с одной или двумя накладками. С накладками более надежные, применяются в ответственных и нагруженных местах.

Виды заклепочных швов: внахлестку и в стык с накладками

По расположению заклепок:

• однорядные;
• двухрядные;
• многорядные.

Располагаться они могут друг напротив друга или в шахматном порядке. Швы могут быть прочными, плотными (герметичными) или прочно-плотными. Плотные выполняют с помощью эластичных прокладок, закладываемых между соединяемыми деталями. Прочно-плотные применяются, в основном, в котлах. Сейчас их чаще заменят сваркой.

Разновидности резьбовых заклепок

Сортамент настолько большой, что перечислить его в полном объеме и невозможно, и не имеет смысла. Зная, какими бывают заклепки резьбовые, несложно определить, что именно понадобится для конкретных целей.

По материалу изготовления

• Медные.
• Алюминиевые.

Изделия из цветных металлов используются в тех случаях, когда на первый план выходит эстетическая составляющая. Поэтому такие заклепки применяются в основном для декорирования.

• Стальные.
• Из «нержавейки».

Данные образцы обеспечивают большую прочность соединений и повышенную устойчивость к коррозии.

По виду резьбы

• Гаечная (М4 – – неразборное соединение. Целесообразно использовать при невозможности доступа к обратной стороне детали или в условиях ограниченности движений.
• Винтовая (М3 – 16) – разборного типа.

По назначению

• Электропроводящие.
• С повышенным усилием (или вдавливания, или растяжения).
• Для высокогерметичного соединения.
• С увеличенной головкой.
• С резьбой дюймовой.
• С метками (позволяют производить визуальную идентификацию).
• С виброизоляцией.

Данный перечень разновидностей по специфике применения можно продолжить, но уже понятно, что промышленность выпускает резьбовые заклепки буквально на все случаи жизни.

Как заклепать заклёпку без заклёпочника

Весь существующая галантерейная фурнитура отличаются способом крепления, материалом изготовления, внешним видом, а также своим назначением: декоративным и (или) функциональным. Виды заклёпок

Фурнитура, крепящаяся к одежде, к обуви способом клепания, многообразна по своей форме и по конструкции.

Хольнинены – эта разновидность крепежа наиболее распространена в изготовлении джинсовой одежды.

Заклёпки, используются как крепеж, а также для декора одежды и её аксессуаров. Нередко заклёпки совмещают две эти функции.

Кнопка-застёжка для одежды или турникетная кнопка.. Этот вид застёжек разнообразен, используется в производстве практически любых вещей – рубашек, курток, сумок, кошельков, обуви и т.д. Кнопки «Альфа», как их еще называют, бывают различных форм: Cap, Socket, Stud, Post.

Блочки – специальный вид фурнитуры, предназначенный для сохранения ткани изделия в местах соединения с помощью шнуровок. Неизменная фурнитура обуви, ремней, рюкзаков и т.п. вещей. Могут выполнять простую крепёжную функцию. Иногда используют как элемент дизайна.

Люверсы – несут те же функции, что и «блочки». Отличаются от последних дополнительным конструктивным элементом.

Размеры

Подбор оптимальных габаритов резьбовой заклепки зависит от нескольких важных факторов. В их число входят тип метизного изделия, а также суммарная толщина скрепляемых элементов той или иной конструкции. При одинаковых параметрах резьбы длина будет определяться разновидностью крепежа.

Важно учитывать, что большинство моделей выпускаются в двух исполнениях – нормальном (стандартном) и удлиненном. Например, обычная заклепка из нержавеющей стали может иметь следующие размеры

• Резьба – от М4 до М10.
• Длина – от 11 до 24 мм.
• Диаметр заклепки и отверстия – от 6 до 13 мм.
• Диаметр бурта – от 9 до 17 мм.

На этапе выбора заклепок настоятельно рекомендуется пользоваться соответствующими таблицами, в которых указаны все их ключевые параметры. Сейчас найти всю необходимую информацию без труда можно на специализированных ресурсах.

Как работать со сверлами для точечной сварки?

Проводимая технология высверливания характеризуется довольно большим количеством особенностей. Рекомендации по ее проведению следующие:

Выбранное сверло устанавливается в дрели, которая должна иметь возможность регулировки количества оборотов

Кроме этого, уделяется внимание показателю мощности. Не рекомендуется сразу использовать сверло. Это связано с тем, что рекомендуется предварительно проводить разметку мест соединения

Довольно больше распространение получил случай, когда штырь выскакивает и ломается от оказываемой нагрузки. На используемой дрели устанавливаются минимальные обороты. После этого сверло или коронка устанавливается строго перпендикулярно обрабатываемой поверхности

Это связано с тем, что рекомендуется предварительно проводить разметку мест соединения. Довольно больше распространение получил случай, когда штырь выскакивает и ломается от оказываемой нагрузки. На используемой дрели устанавливаются минимальные обороты. После этого сверло или коронка устанавливается строго перпендикулярно обрабатываемой поверхности.

После высверливания точек соединения в некоторых случаях приходится приложить усилие для отделения детали от основания. Для этого может применяться зубило с молотком.

Процесс монтажа

Алгоритм монтажа элемента с резьбой сложно назвать неподъемным, но важно знать определенные нюансы. Если есть возможность, то лучше использовать заводской заклепочник

При желании его можно собрать самостоятельно, один вариант будет рассмотрен ниже. Первым делом определяется тип металла, на который будет осуществляться монтаж заклепки. Далее необходимо знать, какой диаметр у болта или у модуля, который будет фиксироваться благодаря этой заклепке. Согласно указанному диаметру подбирается соответствующая заклепка. Измеряется ее внешний диаметр и подбирается сверло, которое будет на одну десятую долю по диаметру превышать заклепку. Это необходимо для того, чтобы последняя без особых усилий и препятствий поместилась на своем месте.

Электрической или аккумуляторной дрелью. Осуществляется сверление металла в требуемом месте. После этого вставляется крепежный элемента на посадочное место. Если его необходимо разместить в определенном положении, тогда его лучше придерживать руками. Для шестигранных отверстий можно использовать специальные пробойники, если речь идет о тонком металле. Если толщина металла больше длины крепежного элемента, тогда отверстие необходимо сверлить немного больше в глубину, чем крепежный элемент, но делать сквозную проходку нет необходимости. После этого подбирается сердечник заклепочника, который по резьбе подходит к устанавливаемому элементу. Производится сведение рукояток или вращение болта, чтобы часть заклепки деформировалась и зафиксировалась в отверстии.

Слишком больших усилий прикладывать не стоит, т. к. можно сорвать резьбу, которая впоследствии будет использована для фиксации требуемой детали. Необходимо убедиться, что заклепка установлена в требуемом положении. После этого можно осуществить фиксацию требуемого изделия посредством винта или болта.

Другие виды заклепок

Кроме резьбовых заклепок, есть вытяжные и стандартные виды заклепок. Раньше больше использовался стандартный вариант заклепки. Он представляет собой цилиндр, у которого одна из частей имеет расширение. Последнее выполнено полукруглой формы или с потаем. Установка такой заклепки требует больших усилий, чем в случае с другими видами. Такие фиксаторы практически вышли из употребления. Первым делом для монтажа необходимо зафиксировать две детали в том положении, в котором будет осуществляться их фиксация. Для этих целей используются струбцины. После этого делается разметка места, где будет осуществляться сверление. Диаметр отверстия должен быть на 10% больше, чем диаметр самой заклепки.

Читать также: Приспособление для правки абразивных кругов

После этого в подготовленное отверстие вставляется заклепка, ее необходимо разместить с обратной стороны, чтобы часть без головки была направлена вверх. После этого детали необходимо расположить таким образом, чтобы был хороший упор для головки заклепки. После этого производится расклепывание прямого участка, как показано на фото. Для этого можно использовать молоток или специальный электрический инструмент. Выступающей части заклепки необходимо придать такую же форму, как и у ее головки. Расклепывание необходимо вести таким образом, чтобы тело заклепки полностью заполнило отверстие в деталях. Если этого не произойдет, тогда под перерезающим усилием заклепка выйдет из строя, а узел будет разрушен. Длина заклепки не должна быть слишком большой и слишком маленькой. В некоторых случаях для большей пластичности обычную заклепку можно разогреть газовой горелкой.

Вид вытяжного крепежа показан на иллюстрации выше. Установка такого элемента осуществляется в несколько раз проще, т. к. весь процесс автоматизирован. Каждый крепеж имеет стальной или другой стержень, который и выполняет поставленную задачу. Стержень соединен с небольшим шариком, который находится на конце элемента. Подбор диаметра и сверление отверстия осуществляется, как и в приведенном выше варианте. После этого фиксатор устанавливается на свое место. Заклепочник устанавливается таким образом, чтобы сердечник был зафиксирован в его патроне. По мере сдавливания рукояток стержень подтягивает шарик, который расплющивает обратную сторону крепежа и, таким образом, осуществляется фиксация двух деталей. Стержень обрезается в автоматическом режиме, как только усилие достигает предельного значения.

Процесс клепания

Принцип работы инструмента и самой процедуры установки заклёпок можно понять, изучив устройство заклёпочника. По большому счёту, это своеобразный пистолет, имеющий пружинный и рычажный механизмы. Первый в процессе срабатывания втягивает заклёпку, а второй её расплющивает. Алгоритм действий выглядит следующим образом:

1. плотное соединение монтируемых деталей и их жёсткая фиксация;
2. просверливание отверстий нужного диаметра, который должен быть чуть больше размера метизного изделия;
3. установка заклёпки;
4. установка нужной головки на заклёпочник;
5. насаживание инструмента на заклёпку до бортика;
6. запуск устройства.

Сам процесс клепания достаточно прост. Захват, который приводится в движение электрическим двигателем, вытягивает стержень заклёпки. Как только будет достигнута предельная отметка, хвостовик срезается. В редких случаях этого не происходит, но если всё же случилось, то процедуру повторяют.

При анализе принципа действия описываемого оборудования стоит учитывать особенности материалов. Так, корпус метизных изделий изготавливается из мягких сплавов. Стержень заклёпки при этом должен быть стальным. Прочность соединений зависит от длины крепёжных приспособлений.

О том, какие существуют разновидности электрических заклепочников, смотрите в следующем видео.

Особенности монтажных работ

Когда пользуетесь механическим специнструментом понадобятся значительные физические усилия для получения действительно надежных соединений элементов конструкций. Дело в том, что гайки-заклепки значительно противодействуют усилиям закручивания. Пневматический заклепочник существенно упрощает задачу, но его стоимость остается высокой.

Если имеется в наличии специальный механический или пневмогидравлический инструмент, то процесс установки будет очень простым,:

• накрутка гаек непосредственно на резьбовые штоки в заклепочнике;
• инструмент вместе с метизом проворачивают до упора в проделанном отверстии;
• шток приспособления аккуратно вытаскивают, после чего крепеж самостоятельно расклепывается;
• выкручивание штока с уже готовых соединений.

Топ-5 лучших заклепочников для вытяжных заклепок

В строительстве часто применяют не только резьбовые, но и вытяжные крепления. Они обладают высокой прочностью и при этом довольно легки в установке. Быстро провести монтаж заклепок позволяют ручные инструменты из разных ценовых категорий с силовым или автоматическим принципом действия.

Metabo NP 18 LTX BL 5.0

Компактный, но мощный заклепочник работает с вытяжными крепежами до 5 мм в диаметре и подходит для использования в труднодоступных местах. Оснащен подсветкой и креплением для ремня, очень удобен в применении, не вызывает быстрого утомления за счет небольшой массы. Инструмент поставляется в комплекте с ключом для быстрой замены насадок.

Важно! Аккумуляторный заклепочник совместим со всеми батареями для Metabo 18 B, есть индикация заряда, сообщающая о низком запасе энергии. Средняя цена Metabo NP 18 составляет 47000 рублей

Gross 40409

Двуручный усиленный клепальник для вытяжных крепежей до 64 мм предназначен для прочного соединения листового металла и стальных профилей. Оснащен цанговым механизмом захвата штифтов, рабочая часть выполнена из устойчивой к деформациям и коррозии хром-молибденовой стали. Заклепочник обеспечивает особенно плотный захват крепежа, дает невысокую нагрузку на руки даже при долгом использовании.

Купить инструмент можно в комплекте с насадками для стальных и алюминиевых штифтов разных размеров. Также в наборе предусмотрен ключ для их быстрой смены.

Milwaukee M12 BPRT-0

Аккумуляторный ручной заклепочник взаимодействует с крепежами диаметром до 4,8 мм, предназначен для стальных, медных и алюминиевых стержней. Поставляется в комплекте с несколькими наконечниками, оснащен LED-подсветкой, облегчающей работу в ограниченном и плохо освещенном пространстве. В модели предусмотрен индикатор заряда аккумулятора.

Kraftool 31180

Ручной заклепочник для вытяжных штифтов обладает компактными размерами и удобным рычажным механизмом. Среди достоинств можно отметить высокую прочность инструмента, эргономичный корпус и прорезиненные рукоятки, предотвращающие проскальзывание пальцев при использовании. Модель подходит для любых фасадных и ремонтных работ небольшого объема в доме или на даче, где не требуется высокая производительность. Взаимодействует с заклепками из алюминия и стали, гарантирует прочное, надежное и аккуратное скрепление листовых материалов и профилей.

Цена ручного вытяжного заклепочника Kraftool 31180 составляет около 3500 рублей

Kraftool 31170-H6

Очень бюджетный силовой заклепочник подходит для ремонтных работ и надежного соединения листовых материалов. Отличается надежностью и простотой, выполнен из литой стали. Ручки у девайса прорезинены и оборудованы ограничителями для пальцев, поэтому не скользят в ладонях и не оставляют мозолей у оператора. В комплект входят сменные наконечники, запасные соединители и контейнер для транспортировки.

Купить ручной заклепочник Kraftool 31170-H6 можно всего от 800 рублей

Принцип работы

Принцип работы резьбовых заклепок заключается в том, что после установки такого запорного элемента создаётся резьба. В которую потом вкручивают винт или болт.

Установка резьбовых заклёпок выполняется очень быстро и качественно, но только при использовании специального инструмента. Такие приспособления можно приобрести по разной цене.

Если возникает необходимость в использовании такого вида крепежа, то каждый мастер может легко подобрать для себя наиболее подходящий тип заклёпочника.

На видео показан принцип работы резбовой заклепки:

Инструмент идеально подходит для установки заклёпок в труднодоступных местах, ведь масса изделия составляет всего 900 г. В комплекте с Gesipa Firefly реализуется набор насадок, с помощью которых можно работать с заклёпками размеров от М3 до М6.

2. AirPro HN-911. Несмотря на высокую стоимость, эта модель заклёпника обладает рядом преимуществ, поэтому наиболее часто ей отдают предпочтение профессионалы, работающие с металлами.

Среди достоинств AirPro HN-911 можно назвать эргономичные ручки, наличие регулировки рабочего хода, лёгкий литой корпус из алюминия.

Также с помощью этой модели заклёпщика можно установить крепежные элементы большого диаметра. Благодаря входящим в комплект инструмента насадкам можно работать с заклёпками размеров М4 – М10.

3. Bralo TR-212. Мощный инструмент для установки резьбовых заклёпок.

Длина заклёпочника составляет 530 мм, поэтому при приложении силы к ручкам создаётся достаточное усилие для монтажа расходного материала большого размера. Диапазон применяемых размеров при проведении работ с применением Bralo TR-212 составляет от М8 до М12.

Читать также: Плавный пуск трансформатора своими руками

Ручной заклепочник этой модели оснащается противоскользящими ручками, что позволяет комфортно работать даже при установке больших резьбовых стержней.

Хорошо подходит инструмент и для работ, где необходимо часто менять диаметр используемого расходного материала. Конструкция Bralo TR-212 имеет удобный механизм, с помощью которого можно быстро сменить используемую оснастку.

Модели с аккумулятором

Значительно увеличить производительность работ по установке резьбовых заклёпок можно использованием специального электроинструмента. Учитывая факт, что мастеру приходится перемещаться на значительное расстояние при установке такого типа крепления, то популярность получили модели, оснащённые аккумуляторной батареей.

Среди портативных электрических заклёпщиков наибольшей популярностью у покупателей пользуются следующие модели.

1. Gesipa Firebirg. Эта модель аккумуляторного заклёпочника изготавливается в Германии, поэтому качество изделия находится на высочайшем уровне. Несмотря на полную массу 2 кг, устройство позволяет работать одной рукой.

К основным качествам этой модели можно также отнести хорошую балансировку и удобную рукоятку, поэтому можно легко удерживать инструмент при работе в труднодоступных местах.

Долговечность использование Gesipa Firebirg достигается за счёт наличия электронного управления и систем защиты от перегрева и чрезмерных нагрузок.

Инструмент этой модели позволяет работать с заклёпками из различных металлов, диаметр которых находится в диапазоне от 2,4 до 6,3 мм.

2. Scell-it E-480NB. Эта модель беспроводного заклёпочника позволяет выполнять большой объём работ как внутри помещения, так и за его пределами. Отсутствие необходимости подключаться к сети 220 вольт делает работу по установке резьбовых заклёпок максимально оперативной.

Весит инструмент менее полутора килограммов, поэтому можно работать одной рукой, при выполнении сложных операций. Среди полезных опций Scell-it E-480NB – LED-подстветка, с помощью которой удаётся подсветить отверстия для обеспечения более точной установки крепёжного элемента.

Устройство позволяет работать с заклёпками, изготовленными из стали или алюминия. При использовании алюминиевых деталей максимальный диаметр заклёпок может составлять 8 мм, при работе со стальными – 6 мм.

3. Absolut SK 6000. Эта модель заклёпочника идеально подходит для работ, где необходима мобильность.

Отсутствие необходимости подключения к электрической сети или к баллону со сжатым газом, позволяет легко выполнять кровельные работы или ставить заклёпки при монтаже систем вентиляции.

Время зарядки аккумулятора, ёмкость которого составляет 1,4 Ач, составляет всего 30 минут, поэтому даже при выполнении большого объёма работ задержки будут минимальными. С помощью Absolut SK 6000 можно устанавливать стальные заклёпки диаметром 4 – 6 мм, а также алюминиевые изделия размером 4 – 8 мм.

Главным недостатком заклёпочников работающих от аккумуляторной батареи, является необходимость периодически делать перерыв для подзарядки батареи. Если требуется выполнить большой объём работы, то потребуется приобрести 2 инструмента, которые будут использоваться поочерёдно.

Заклёпочники работающие на сжатом воздухе полностью лишены этого недостатка, поэтому если изделие необходимо для профессиональной деятельности, то лучше купить пневмозаклепочник.

Пневмозаклепочники

1. Airpro SA8907. Пневмо-гидравлический заклёпочник производства Тайвань. Обладает высоким тяговым усилием и отличными эргономическими качествами.

Вес изделия составляет всего 1,55 кг, поэтому даже при необходимости работать одной рукой эта модель позволит выполнять заклёпочные операции с минимальными усилиями.

Инструмент позволяет работать со стальными и алюминиевыми заклёпками. Диаметр которых не превышает 10 мм.

2. VVG VNG 703. Немецкий заклёпочник, который обладает повышенной производительностью и отличными эксплуатационными качествами.

Инструмент имеет высокое тяговое усилие, но благодаря возможности регулировать этот параметр, удаётся устанавливать даже небольшие алюминиевые заклёпки без деформации.

С помощью VVG VNG 703 производится монтаж расходных изделий, как из обычной стали, так и из нержавеющей. Максимальный диаметр заклёпки вне зависимости от применяемого металла составляет 8 мм.

Все представленные выше инструменты существенно отличаются по цене, поэтому следует тщательно рассчитать сумму, которая понадобится для приобретения заклёпочника.

1. Если изделие необходимо для профессиональной деятельности, то покупка дешёвой модели приведёт к необходимости снова, спустя небольшой промежуток времени, отправляться в магазин.
2. Приобретение дорогого устройства для редкого домашнего применения, наоборот, будет являться напрасной тратой денежных средств.
3. Можно также изготовить заклепочник для резьбовых заклепок своими руками, но такое изделие вряд ли будет способно обеспечить качественное выполнение работ.

Преимущества изделий

По сути, резьбовые заклепки — гибриды традиционных гаек. Но не нужно их путать с вытяжными. Они имеют достоинства, в числе которых:

• простота проведения монтажных работ;
• можно надежно соединять компоненты с хрупких материалов или такие, что имеют незначительную толщину (листовой металлопрокат), ведь гайка-заклепка не приведет к деформациям;
• если толщина изделий в совокупности превышает длину крепежей, то делают одностороннюю фиксацию, без сквозного прохода, при этом качество работы не будет низким.

Разновидности резьбовых заклепок

Ассортимент довольно широкий, существует множество классификаций крепежей. Так, они могут иметь плоскую или потайную головку, гаечную либо винтовую резьбу, круглую или шестигранную ножку (не допускает проворачиваний в посадочных гнездах)

Если принимать во внимание предназначение, то могут быть:

• электропроводящими;
• имеющими повышенное усилие (возможно, вдавливание либо растяжение);
• для высокогерметичных соединений;
• с увеличенными головками;
• с нанесением дюймовой резьбы;
• со специальными метками (для проведения визуальной идентификации);
• с виброизоляцией.

Материалы, используемые для производства

Рассматриваемые крепежи могут иметь различные бортики. Чтобы получить обычные соединения, покупают гайки, имеющие стандартные бортики. Если следует получить незначительный зазор между деталями, лучше воспользоваться метизами с уменьшенными или потайными бортиками. Стоит учесть, что перед началом установки выполняется процедура зенкования отверстий, в которые будут посажены заклепки.

Резьбовые гайки-заклепки могут выпускаться из нескольких видов металла, в частности:

1. Из углеродистой стали. Для выпуска универсальных изделий и создания стандартных соединений.
2. Из нержавейки. Производство метизов, которые будут эксплуатироваться при высокой температуре либо в местах с высоким уровнем влажности.
3. Из алюминия. Такие заклепки отличает незначительная масса и отличные антикоррозионные свойства.
4. Из бронзы. Этот металл задействуют, если нужны крепежи с незначительными показателями искрообразования.

Описание и сферы применения

Гайка-заклепка является важным элементом соединения, который применяется на разных этапах производства многих изделий и конструкций
Без такого важного составляющего элемента сложно обойтись. Благодаря данному крепежу можно получить неразъемное соединение в месте, куда не так легко добраться, или невозможно разобрать на части изделие

Для работы в маленьком пространстве рекомендуется использовать именно такие элементы.

Использование данного крепежа позволяет проводить монтаж в краткие сроки без особых усилий. Гаечные заклепки можно установить в качестве отдельных деталей или как готовое изделие. Сделать расклепку изделия можно с одной стороны.

Конечно, для монтажа полезно иметь соответствующее оборудование. Если иметь в своем распоряжении специальный заклепочник, работа будет выполнена за несколько секунд. Еще одним преимуществом применения такого инструмента является то, что скрепляемые материалы не будут деформироваться. Однако необходимо правильно подбирать заклепки по размерам, учитывая вид и толщину поверхности, которая будет соединяться. Обычные гаечные элементы не подходят для скрепления тонких стальных листов, так как они не такие долговечные. Внутренняя резьба дает возможность соединять качественно, крепко и надолго. Диаметр метиза влияет на надежность гаечных заклепок.

Зачастую данный элемент используется в автомобильной отрасли, когда необходимо произвести ремонт транспортного средства. Разбирать салон неудобно, и это забирает много времени, поэтому применение заклепочных гаек становится лучшим решением. Однако эксплуатация такого крепежа широкая, так как у него масса преимуществ, отличные характеристики и свои особенности.

Диаметр и длина

Размеры заклепок стоит подбирать в соответствии с толщиной материалов, которые будут соединяться. При этом самыми важными параметрами считается длина и диаметр стержня. Согласно диаметру сверла, мастер определяется со сверлом, которое ему потребуется для работы. Показатель диаметра заклепочного стержня может составлять от 1 до 36 миллиметров.

Длина заклепочного материала бывает от 2 до 180 миллиметров. При этом стоит помнить, что большой диаметр не всегда свидетельствует о хорошей надежности соединения. Форма метизов может быть разнообразной, к примеру, круглой, шестигранной, цилиндрической.

Подбор размеров заклепок

Заклепки подбирается исходя из толщины соединяемых металлов. Важны при этом: параметры закладной головки, диаметр стержня. По диаметру стержня определяется диаметр сверла, которое используется для подготовки отверстия в соединяемых деталях. Примерно определить диаметр заклепки можно удвоив толщину соединяемых деталей. Длина стержня — не менее 2 диаметров заклепки, причем выступающая часть должна быть не менее 1,25-1,5 от диаметра.

Заклепочник резьбовой принцип его работы пошаговая инструкция

Самое надежное соединение обеспечивается при помощи резьбовых устройств. Принцип их работы достаточно простой, однако вызывает некоторое неудобство — каждую заклепку перед применением необходимо накрутить на концевую часть инструмента. Инструкция, как работают резьбовые приборы, имеет следующий вид:

1. Первоначально необходимо просверлить отверстие соответствующего диаметра в листовой стали — от 3 до 14 мм или М3-М14
2. Установить в головку инструмента соответствующего диаметра резьбовой наконечник (стержень)
3. Накрутить на наконечник резьбовую бобышку до упора
4. Установить заклепку в отверстия соединяемых элементов
5. Произвести заклепывание путем воздействия на рычаги (свести их друг с другом)
6. Далее для разъединения инструмента с полученным соединением понадобится произвести его вывинчивание
7. После этого соединение готово к применению, и в него можно вкрутить соответствующего диаметра болт

Для наглядности ниже представлено видео, на котором видно, что представляет собой резьбовой инструмент, и как происходит его применение.

https://youtube.com/watch?v=K8uBGFf7FDU%3F
