Передний адаптер для мотоблока с рулевым управлением

Что такое адаптер для мотоблока

Адаптер для мотоблока — это модуль, который позволяет ездить на мотоблоке. Благодаря ему человек сидя управляет работающей техникой, что в разы упрощает процесс обработки пашни. Используя адаптер, скорость работы увеличивается в несколько раз. Адаптер упрощает использование техники, так как для выполнения конкретных работ вы можете поменять насадку.

Особенности адаптера для мотоблока

Адаптер – специальное приспособление для езды на мотоблоке. Используя его, вы сможете одновременно вести мотоблок и обрабатывать почву.

Работа с мотоблоком значительно упростится, если вы будете использовать адаптер. Вы сможете менять насадки, в зависимости от того, какую работу вам необходимо выполнить – окучивание, посадка, прополка, транспортировка. При помощи этого устройства все процессы ускорятся вдвойне.

Этот агрегат позволяет комфортно расположиться на сиденье, которым оно оборудовано. Теперь вы можете заниматься хозяйственными делами, но с большей долей комфорта. На рынке представлены рулевые адаптеры. Однако их можно изготовить самостоятельно.

Отзывы владельцев

На форумах владельцы адаптеров высказывают свое мнение об использовании данной конструкции, о ее характеристиках и о том, как можно самостоятельно изготовить устройство. Приводим отзывы некоторых владельцев этой техники.

Сергей Петрович, 53 года, фермер

Несколько лет при использовании мотоблока приходилось все время ходить за ним и держать за рукоятку. Наш участок находится на большом удалении от дома. Поэтому по совету друзей мы приобрели адаптер, который снабжен рулевым управлением и сиденьем. Теперь стало удобно работать. Повысилась производительность труда. Кроме того, при помощи нового приспособления можно перевозить урожай на большие расстояния.

Виктор, 42 года, дачник

Большие трудности испытывали при уборке снега зимой. Для этой цели мы применяли мотоблок и снегоуборщик, который на него навешивается. Мой сосед помог изготовить чертежи и собрать конструкцию адаптера для мотоблока. После изготовления устройства работы по уборке снега стали намного легче. Прицеп получился прочным и надежным.

Каких видов бывают адаптеры к мотоблоку?

Есть несколько разновидностей адаптеров на мотоблок. Для того, чтобы купить или собственноручно изготовить наиболее подходящий Вам вариант, следует ознакомиться со всеми видами данного оборудования.

По типу сцепления адаптеры делятся на адаптеры с рулевым управлением и подвижным сочленением. Зависимо от расположения – на передние адаптеры и задние.

Также можно выделить в отдельную классификацию адаптеры за целью использования: с удлиненным дышлом для мощных больших мотоблоков, с укороченным – для небольших легких агрегатов.

Адаптер с рулевым управлением

Подготовка к работе и обзор элементов

Адаптер, без сомнения, очень важная составляющая мотоблока, поэтому он должен быть надёжным и удобным. Есть несколько моментов, на которые следует обратить внимание:

1. Сцепной механизм. Он должен быть прочным и обладать необходимой жёсткостью. Поэтому его всегда делают из чугуна или стали. Зазоры в узлах соединения должны быть минимальными, поскольку это влияет на прочность фиксации связующего элемента.
2. Материал для изготовления. По опыту эксплуатации видно, что наибольшей надёжностью обладают адаптеры, сделанные из листовой стали. Их сборка производится при помощи сварочного аппарата. При этом качество сварных швов должно быть идеальным. В противном случае в процессе эксплуатации именно из-за них произойдёт поломка.
3. Кресло водителя. Сиденье мастерят удобным и регулируемым по высоте, потому что в нём придётся проводить несколько часов подряд во время работы.

При соблюдении этих условий приступают к изготовлению. Сначала делают своими руками чертежи сцепки для мотоблока или выбирают подходящие в интернете. Ведь чем больше схем и рисунков будет изучено, тем качественнее результат.

Виды адаптеров

В зависимости от крепления к устройству, мотоблоки могут быть:

• задними – сцепка размещается в передней части, а поэтому сам адаптер – в задней части;
• передними – сцепка – в задней части, соответственно, он располагается перед агрегатом, однако с рулем управления.

За областью использования:

• укороченные – небольшие за габаритами. Используются с агрегатами, предназначенными для выполнения легких работ;
• удлиненные – габаритные и тяжелые, используются с мотоблоками тяжелого типа.

В зависимости от кузова:

• кузовные – в наличии присутствует кузов для транспортировки грузов разных габаритов;
• бескузовные – используются исключительно для сцепления с мотоблоком.

Помимо вышеперечисленной классификации, их можно также условно разделить на простые и универсальные. Последние используются, кроме своего прямого назначения, еще для перевозки грузов.

Состав адаптера для мотоблока

Визуально устройство схоже с телегой, прикрепленной к мотоблоку. Кто-то называет такой аппарат «тракторенком». В состав механизма входят:

• рама;
• сидение;
• колеса, благодаря которым он передвигается по огороду. Колеса могут быть резиновые (с протектором, позволяют ездить по утрамбованной дороге) и железные (используются для работы с большими объемами пашни). В большинстве случаев колеса продаются в комплекте, но если возникнет желание их поменять, то помните, что есть варианты выбора;
• чугунное или стальное устройство для крепления с работающим блоком. Данный элемент является самым важным составляющим, оно позволяет транспортному средству быть устойчивым.

Назначение адаптера

Адаптер для мотоблока в классическом виде представляет собой прицеп с сидением на двух колесах, закрепляемый за мотоблоком, и к которому монтируется навесное оборудование. Именно адаптер позволяет установить дополнительное оборудование максимально легко. Адаптер превращает мотоблок в минитрактор и тем самым делает его не только универсальным, но и максимально комфортным.

Адаптер позволяет сидеть во время проведения работ, тем самым облегчая труд. Помимо этого адаптер придает мотоблоку большую устойчивость, что также упрощает и облегчает работу. Удобно и то, что сразу отрегулированное навесное оборудование не будет излишне углубляться или наоборот подниматься слишком высоко. Регулируется навесное оборудование на адаптере ручным устройством. Смело применять адаптер можно даже с легкими мотоблоками, такими как Нева и Каскад.

Максимального комфорта удается добиться при использовании рулевого адаптера или переднего адаптера для мотоблока. В этом случае руль позволяет не применять для управления ручки мотоблока, что, конечно же, намного удобнее. Благодаря такому устройству можно получить идеальный минитрактор – многофункциональный, легкий в управлении и имеющий рабочую скорость порядка пяти километров в час.

Размеры такого адаптера для мотоблока обычно около двух метров в длину, восьмидесяти сантиметров в ширину и полутора метров в высоту. Адаптер с рулем имеет не малые габариты, так как он является практически передней частью минитрактора. Подходит этот адаптер и для мотоблока Нева – самого легкого на сегодняшнем рынке.

Учитывая все вышесказанное, адаптер можно назвать необходимым для мотоблока.

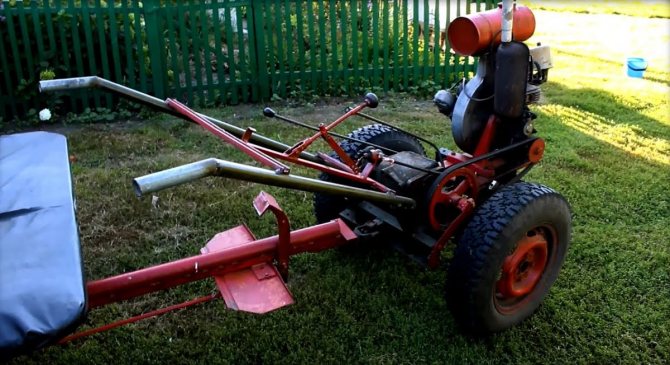

Изготовление устройства с подвижным сочленением

Это наиболее простое устройство. Сам адаптер будет располагаться позади мотоблока. Изготовить его несложно, но процесс требует внимания и сосредоточенности. От качества работы зависит срок эксплуатации механизма. Такой адаптер подойдёт для тяжёлых мотоблоков, например, «Нева». Он имеет мощность двигателя свыше 7 л. с. и вес от 105 кг. Это позволяет, не буксуя, тянуть не только адаптер, но и сельхозорудия.

Для изготовления потребуются следующие материалы и инструменты:

• электродрель с необходимым набором свёрл;
• сварочный аппарат постоянного тока и электроды;
• болгарка с набором отрезных и шлифовальных дисков;
• молоток, напильник, угольник, различные метизы;
• листовой металл толщиной не менее 5 мм;
• несколько профильных труб размером 40 x 50 и 50 x 50 мм;
• круглая водопроводная труба с толстыми стенками диаметром 30−45 мм;
• стержни стальные диаметром под круглую трубу;
• швеллер 40 x 50 мм;
• два колеса от «Жигулей» или «Оки» с подшипниками и ступицами;
• кресло водителя.

Размеры адаптера выбирают любые, но исходят из потребностей минитехники. Саму раму можно делать немного выше или ниже оси мотоблока. Для колёс оптимальная подвеска — это портальная, обеспечивающая приличный клиренс. На адаптер необязательно устанавливать амортизаторы — это усложняет конструкцию. Проще всего взять сиденье со встроенными упругими элементами.

Далее, переходят непосредственно к изготовлению отдельных узлов.

1. Сцепка. Это сварной механизм, представляющий собой шарнир, который работает в двух плоскостях. Его потом устанавливают в основание рамы адаптера и крепят к ней болтами. Он состоит из двух частей труб, размером 40 x 50, приваренных друг к другу, и куска круглой водопроводной трубы. В неё вставляют сваренный тройник. Сам тройник состоит из стержня и части такой же трубы. Это самый ответственный узел, поэтому сварные швы должны быть идеальными.
2. Рама адаптера. Здесь понадобится профильная труба и швеллер. Их сваривают между собой, укрепляют, а затем делают стойки для колёс. Далее, стойки фиксируют раскосами, приваренными к раме и колёсным втулкам. Устанавливают и крепят колёса.
3. К основной раме приваривают несколько кусков трубы для установки сиденья.
4. Фиксируют и регулируют сиденье. Его размещают так, чтобы при поворотах руля спина оператора не отрывалась от спинки. Органы управления мотоблоком выносить не нужно — это делается, когда силовая установка расположена позади водителя.
5. Устанавливают готовое сцепное устройство.
6. Прицепляют к мотоблоку.

Далее, изготавливают механизм блокировки колёс. Для этого используют готовую тормозную систему от любого легкового автомобиля и подгоняют её под установленные ступицы колёс.

Устройство и принцип работы

По сути, адаптер представлен в виде тележки, которая присоединяется к мотоблоку. После чего конструкция превращается в мини-трактор. Основные детали такого агрегата:

• рама, к которой крепятся другие составляющие элементы;
• сиденья водителя с рычагом подъема;
• 2 колеса;
• устройство сцепления;
• колесной оси.

В данном видео проведем разбор переднего адаптера:

Рама

Является одним из важнейших элементов устройства, так как к ней с соединяются другие элементы. Поэтому она должна быть изготовлена из качественных и прочных материалов.

Водительское сиденье

Одним из главных преимуществ адаптера является комфортное кресло для оператора.

Колеса

Представлены колеса 2 видов – металлические и резиновые. Первые используются для тяжелых видов работы на поле. Вторые рассчитаны на езду по грунтовой дороге.

Устройство сцепления

Сцепка отвечает за соединение навесного оборудования и самого механического агрегата. Это крепление определяется как одно из самых важных, поэтому изготовляется из высокопрочных металлов – стали или чугуна.

Длина такого устройства составляет около 2 метров, ширина – 80 сантиметров.

В зависимости от сцепления, можно рассматривать такие варианты конструкции:

• с подвижным сцеплением. Такое устройство наиболее легкое. Сцепление здесь расположено в передней части, однако управление в таком случае сложнее, поскольку необходимо разворачивать весь силовой агрегат;
• с рулевым управлением. Сцепление здесь жесткое, а управление происходит за счет механического рулевого узла. Такое управление легче в использовании, однако труднее в производстве.

Для мотоблоков разной производительности предназначены разные адаптеры. На механизмы с небольшой мощностью – с коротким креплением, на мощные – с длинным.

Устройство мотоблока

По своей конструкции адаптер 4×4, который предназначен для мотоблока Нева, представляет собой довольно нехитрое устройство. Оно включает в себя нескольких основополагающих частей:

• рамная конструкция, на которую могут быть установлены прочие комплектующие устройства;
• сиденье для водителя;
• колесная база, в том числе колесная ось;
• механизм соединения мотоблока и в том числе.

Иначе говоря, адаптер представляет собой обыкновенную тележку с сиденьем, которая подсоединяется к мотоблоку.

Мотоблоки бывают разных марок и конструкций. Российскому пользователю известны, к примеру: Кайман, Прораб, Викинг, Кроссер, Техас, Патриот и другие. После сцепки мотоблока и адаптера, полученное устройство по функциональности можно сравнить с мини-трактором, впрочем, такое сравнение несколько условно, так как мощность будет оставаться такой же, ведь двигатель все равно остается один, и он от мотоблока.

Разновидности адаптеров для мотоблока

Внешне адаптер похож на двухколесный прицеп с сидением для водителя. При установке такого прицепа автоматизируются практически все выполняемые работы. Сам мотоблок становится практически мини-трактором. Кроме того, несколько моделей имеют специальный рычаг, который позволяет поднимать и опускать сиденье, делая работу еще комфортнее.

Адаптеры для мотоблоков могут быть нескольких видов. Чтобы сделать агрегат самому, нужно определиться, какой из видов будет удобнее и комфортнее для владельца. В зависимости от типа сцепления они бывают с рулевым управлением и подвижным сочленением. В зависимости от того, как расположена главная силовая установка, существует два вида: передние и задние адаптеры.

Мотоблок с рулевым управлением

При таком способе силовой агрегат будет располагаться за спиной водителя и жёстко крепиться к переднему адаптеру. Следовательно, увеличится коэффициент сцепления ведущих колёс с почвой. Это, в свою очередь, повысит тяговое усилие, что даст возможность работать с любым навесным оборудованием. Для таких экспериментов лучше всего подойдёт лёгкий мотоблок «Салют», имеющий массу около 75 кг и мощность 6,5 л. с.
В этом случае понадобится рулевая колонка с редуктором. Но это для этого случая, если рискнёте смастерить мотоблок с передним рулевым управлением. Эта процедура намного сложнее и кропотливее, чем простое сочленение, но зато результат порадует — получится мотоблок с рулём и сиденьем, а под руками окажутся все нужные рычаги.

При изготовлении понадобятся не только руль и редуктор, но и рулевые тяги с сошниками. Обязательно нужны будут педали газа, сцепления и тормоза, расположенные под ногами. Их соединяют со штатными органами управления самодельными тягами или стальными тросиками.

Как сделать адаптер к мотоблоку своими руками?

• уголки металлические;
• металлопрофиль квадратный;
• 2 колеса подходящего размера;
• сварка;
• плотные листы металла (для опоры под ноги);
• мелкий ручной инструмент (отвертка, пила, рулетка и т. д.).

Общее представление о том, как должен выглядеть адаптер, мы уже привели в начале статьи. Теперь подробнее об остальных основных элементах его конструкции.

1. Рама. Основная составляющая будущего оборудования. Конструкция некоторых адаптеров предусматривает объединение с мотоблоком в одно целое, но такой адаптер требует перестройки и самого мотоблока (понадобится новая подставка для двигателя).
2. Подвеска.
3. Сцепка. Обеспечивает устойчивость и надежность всей конструкции. Следует учесть вид сцепного устройства зависимо от вида адаптера. Если адаптер будет с рулем – сцепка должна быть жесткой. При подвижном сочленении сцепка должна быть поворотной, на горизонтальном шарнире.
4. Сидение. Создается или подбирается готовое изделие исходя из предпочтений конструктора.
5. Система управления. Уместна при наличии жесткой сцепки. Также можно сварить самостоятельно или купить.

На чертежах ниже подробно представлено размеры конструкции адаптера, а также его основных связующих узлов.

Назначение

Адаптер к мотоблоку создали для удобства обработки огорода. Если приделать к нему навеску, то можно расширить сферу применения устройства:

• убирать сено;
• выравнивать поверхность почвы;
• транспортировать грузы;
• боронить землю;
• очищать участок от снега.

Адаптер — это устройство, которое предназначено для передвижения на мотокультиваторе. С помощью него можно управлять агрегатом, сидя в кресле, и при этом обрабатывать почву. Прицеп к мотокультиватору Нева снабжен рулевым управлением. Он позволяет упростить использование мотоблока.

Такой прицеп ускоряет работы в поле. С помощью данной конструкции можно увеличить скорость культиватора с 5 до 10 км/ч. Рассмотрим устройство адаптера. Адаптер к мотокультиватору состоит из:

• рамы;
• сиденья оператора;
• двух колес;
• оси;
• сцепного механизма.

После присоединения адаптера мотокультиватор выглядит и используется как мини-трактор. Для создания адаптера на культиватор с передним рулевым управлением нужна рама. На ней устанавливают сиденье оператора. Раму фиксируют на шасси.

Сидение фиксируют к раме. Так оператору будет легче управлять культиватором. Система колес поможет передвигать агрегат по участку. Бывает 2 вида колес: металлические (используются в поле) и резиновые (применяют для движения по дороге).

изготавливается из стали или чугуна посредством сварки. Она присоединяет тележку к культиватору. Лучшим считают П-образную систему крепления. С такой конструкцией устройство будет устойчивым.

Технические характеристики:

1. Наибольшая скорость перемещения на мотоблоке с прицепом равна 12 км/ч.
2. Наибольшая грузоподъемность — 100 кг.
3. Диаметр колеи составляет 67 см.
4. Габариты равны 130х70х71 см.
5. Вес устройства — 22 кг.
6. Гарантийный срок работы — 5 лет.

Рейтинг лучших моделей на 2022 год

Если вы не уверены, что понимаете, как сделать адаптер самостоятельно, то лучше обратиться к готовым вариантам. Сегодня на рынке представлен широчайший ассортимент товаров от лучших производителей. Спрашивать, адаптер какой фирмы лучше – бессмысленно, поскольку каждый производитель предлагает продукт, рассчитанный под определенные модели (хотя может предлагать и универсальные аппараты).

Существует большое количество разновидностей таких устройств: разной грузоподъемности, разной мощности, с кузовом, без кузова, длинные, короткие и т.п. У разных моделей разный функционал и направление работы, а также разный диаметр механизма стыка (если только это не универсальный сцепляющий механизм). Самые популярные обычно подходят как для обработки земли, так и для перевозки. Они имеют кузов и стоят дороже в то время, как безкузовные варианты подходят только для культивации и не такие дорогие.

В данном обзоре представлены только самые хорошие и качественные (по мнению покупателей и популярности) модели, доступные в 2021 году, а также наши рекомендации, как выбрать достойный агрегат по подходящей цене.

АПМ 350 ПРО

Ещё один качественный российский продукт, производящийся на машиностроительном заводе г. Гагарин (смоленская обл.). По назначению аппарат не отличается от двух предыдущих моделей. Оснащен механизмом регулировки длины и высоты при установке сцепки, что позволяет ему одинаково свободно агрегатироваться с МБ любого типа – от самых лёгких, до наиболее тяжёлых.

Благодаря его универсальности, АПМ 350-ПРО считается на класс выше, чем уже перечисленные девайсы, хотя они ничем не уступают ему в плане функциональности. Тем не менее, на стоимости это никак не сказывается.

Ещё один важный нюанс: поскольку предприятие, производящее эту серию, также занимается производством мотоблоков Мобил K, то специально для них с завода была выпущена приставка, значительно упрощающая работу с роторной косилкой. Большинство из них имеет классическую конструкцию, совершенно неприспособленную к подключению роторных косилок, в то время как у этой модели в сочетании с мотоблоками серии Мобил K есть специальная штанга, позволяющая поднимать косилку над участком скошенной травы при разворотах, так что вам не потребуется снимать косилку. Очень удобно и практично.

Тормозаленточные

АПМ 350 ПРОДостоинства:

• имеет механизм регулировки длины и высоты сцепления;
• универсален;
• в комплекте идёт приставка для работы с косилкой на МБ Мобил K.

Недостатки:

• не замечено.

АПМ 350 с кузовом

Ещё одно детище Гагаринского машиностроительного завода– ездовой адаптер АПМ-350 с кузовом. Многие владельцы садовой техники не считают наличие встроенного прицепа жизненно необходимым, ведь его можно всегда докупить. Средняя стоимость прицепа варьируется, в зависимости от общего веса транспортируемых грузов и ширины самого прицепа (как правило это от 260 до 500 кг). Проблема заключается в том, что любой владелец довольно быстро устаёт от пеших прогулок вслед за МБ, после чего ему захочется приобрести прицеп. И это является одной из самых распространенных ошибок при выборе адаптеров.

Поскольку в этой статье мы не просто описываем существующие виды, но и рекомендуем, какой лучше купить, то вот наш совет для тех, кому требуется мотоблок с прицепом: покупайте варианты сразу с кузовом! Хотя его стоимость и будет несколько выше, в сравнении с обыкновенным прицепом, но это будет гораздо более выгодно, чем отдельно покупать и прицеп и адаптер.

АПМ-350 является отличным представителем такого «комбинированного» типа. Его грузоподъемность – 350 килограмм. Размеры кузова составляют 800 х 1000 мм. В конструкцию входят следующие комплектующие: рама, плавающее навесное, кресло для оператора, ленточные тормоза и кузов.

Производитель гарантирует совместимость с МБ следующих серий: АГАТ, ОКА, НЕВА, АВАНГАРД и Целина. Может быть установлено как пассивное, так и активное оборудование. Без проблем агрегатируется с мотоблоками, оснащенными валом отбора мощности типа УГРА и МТЗ. Однако такие аппараты могут использоваться только с пассивной навеской (то есть, не имеющее движущих узлов и работающее только при непосредственном движении мотоблока по полю: плуг, окучник, рыхлитель, картофелевыкапыватель и др).

Длина160 см

АПМ 350 с кузовомДостоинства:

• наличие кузова;
• установка активного оборудования.

Недостатки:

• не выявлено

Целина ПМ-05

Первым в топе идёт Целина ПМ-05 – классический и недорогой вариант для тех, кому нужна бюджетная «рабочая лошадка» с хорошими ездовыми качествами. У неё довольно простая конструкция: рама, тормоза, сидение и подъемник. Кресло оператора регулируется. «Целина» комплектуется колесами 4.00 х 10 или 19 х 7.00*8, в комплекте идут утяжелители колёс.

В отзывах о продукте встречается упоминание о достаточно слабом тормозном механизме и не очень качественной системе плавающей навески. Активное навесное оборудование (то есть все те инструменты, которые приводятся в действие при помощи вращающегося механизма: роторная косилка, подметальная щётка, снегоуборщик др.) здесь устанавливается только на дышло, с передней части мотоблока. К моделям с такой конструкцией относятся агрегаты серий: МБ, Нева, Агат, Целина, Авангард, Мобил K.

Длина165 см

Целина ПМ-05Достоинства:

• невысокая цена;
• регулировка сидения;
• хорошие ездовые качества.

Недостатки:

• слабый тормозной механизм;
• активное оборудование устанавливается на дышло.
