Причины Неисправности Пилы Дружбы При Заводке Глохнет

Возможные проблемы

Главная проблема, возникающая во время ремонта — отсутствие необходимой информации по проведению ремонта. Это объясняется тем, что многие зарубежные производители считают, что пила должна быть утилизирована после определенного срока и выработки. Поэтому у многих мастеров возникают определенные сомнения, особенно при ремонте бюджетных моделей.
Но и дорогостоящие профессиональные модели создают определенные трудности:

1. Первая проблема — поставить дорогие запасные части.
2. Для обслуживания и ремонта некоторых узлов пригодиться специальное оборудование.

Конечно, можно провести замену оригинальных запчастей на китайские аналоги, но судя по отзывам, такой способ себя мало оправдывает. Такие комплектующие вырабатывают ресурс лишь наполовину.

Характеристики

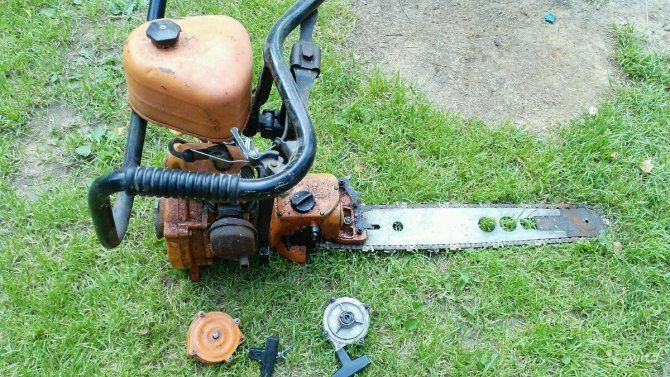

За 60 лет выпуска конструкция бензопилы Дружба и характеристики ее менялись несущественно.

Общие параметры такие:

• вес при полной комплектации — 12,5 кг;
• габариты — 865х460х500 мм;
• длина пильной шины — 450 мм;
• емкость топливного бака рассчитана на 1,5 л топливной жидкости;
• свеча зажигания — любая с диаметром 17 мм.

Основное отличие модификаций — в мощности. Она указана цифрой в лошадиных силах в конце названия моделей.

Дружба 2

Технические характеристики этой модели такие:

• мощность двигателя — 2,2 кВт;
• тип запуска пилы — ручной;
• отсутствие поворотного редуктора.

От первой модели Дружба 2 отличается наличием приспособления для торможения цепи, что сделало ее более безопасной: инструмент не сможет случайно поранить работающего или окружающих его людей. Материал, из которого сделан корпус, надежный и выдерживает любые перепады температур.

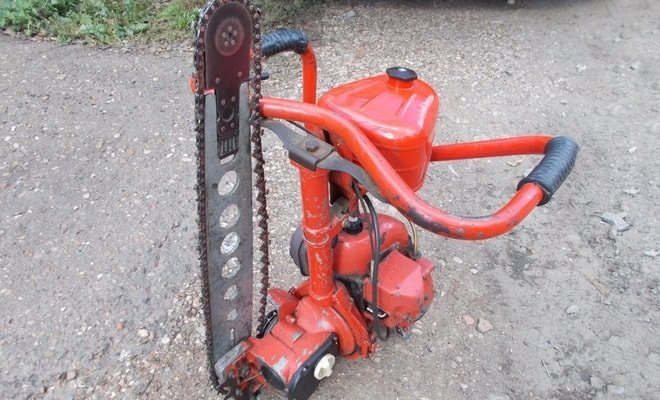

Дружба 4

Эта модель получила золотую медаль на Всемирной выставке техники в Брюсселе в 1958 г.

Технические характеристики бензопилы такие:

• мощность — 2,94 кВт;
• объем бака моторного масла — 150 мл;
• общая скорость вращения вала — 5000-5400 оборотов в минуту;

Бензомоторная пила может перепилить ствол диаметром до 50 см за 1 минуту.

Дружба 4М электрон

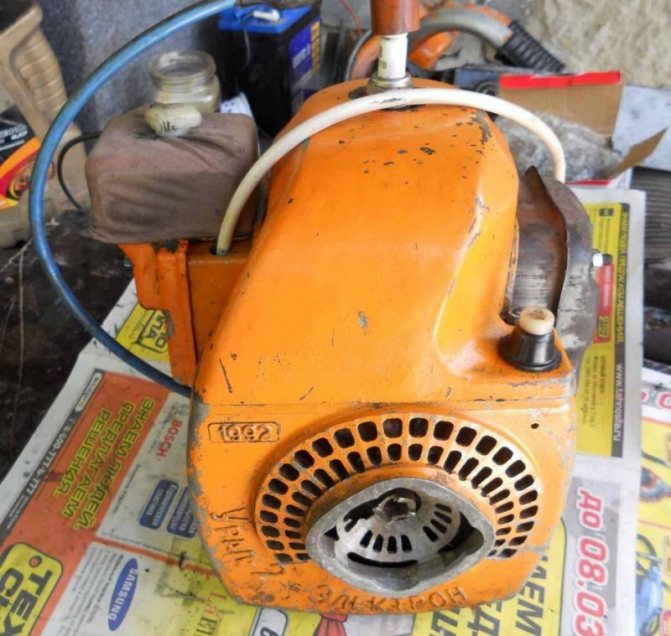

Бензопила Дружба 4М электрон отличается тем, что на этой модели установлена система электронного бесконтактного зажигания, что существенно повышает надежность двигателя.

Технические характеристики 4М такие:

• мощность — 3 кВт;
• расход топлива — 720 г/кВт ч;
• расстояние между электродами зажигательной свечи — в пределах 0,6-0,7 мм.

Внутренние стенки гильзы алюминиевого цилиндра покрыты хромом для увеличения износостойкости. Модель оснащена резиновыми амортизаторами, уменьшающими передачу вибрации двигателя на рукоятки. В модели Дружба-4М применен карбюратор КМП-100У, а с модификации Дружба 4А началось использование принудительной смазки цепи благодаря установке масляного насоса. Это позволило намного увеличить срок службы цепи и направляющей шины.

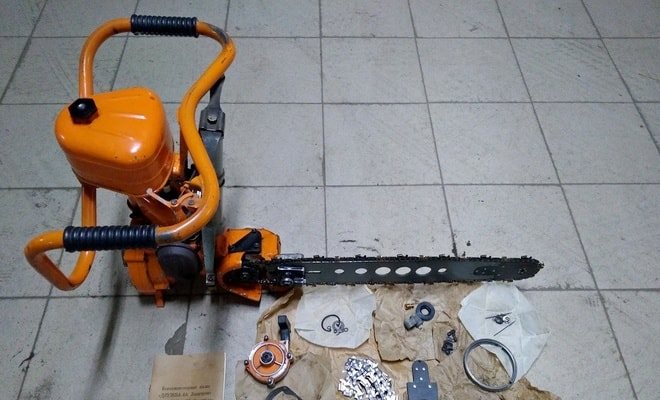

Сколько стоит бензопила Дружба

Бензопилу ЗиД Дружба 4 можно купить за 15 тыс.руб. Цена агрегата б/у зависит от его состояния, степени износа основных элементов, общего срока эксплуатации, наличия или отсутствия всех комплектующих, паспорта и колеблется от 1 до 7 тыс.руб. Например, бензопилу Дружба-Алтай, 90-х годов, отличающуюся от базовой усовершенствованным карбюратором и пильной системой, можно приобрести за 5 тыс.руб.

Спросом пользуются запчасти. Наиболее изнашиваемую — звездочку — можно купить за 100-150 руб., стартер — за 600-700 руб., а систему электронного зажигания — за 1 тыс.руб.

Как отрегулировать карбюратор на бензопиле Дружба-4

Регулировка карбюратора бензопилы Дружба-4 требуется, когда двигатель начинает работать некорректно – глохнет на холостых, при подаче газа не набирает обороты, «проваливается».

Для доступа к регулировочным винтам карбюратора КМП-100 не надо снимать крышку корпуса, они всегда открыты и доступны. На корпусе карбюратора нет маркировки винтов, как на современных бензопилах. Первый винт, который находится ближе к цилиндру, регулирует подачу топлива на малых и средних оборотах. Второй винт – главный, он регулирует подачу топлива на максимальных оборотах

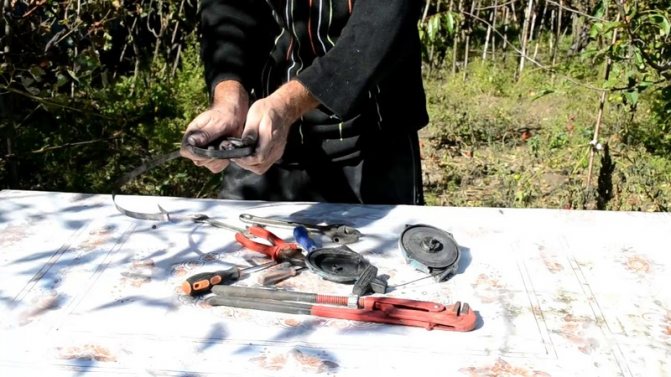

Необходимые инструменты

Для работы требуется отвертка (минус). При желании можно использовать электронный тахометр. Он покажет число оборотов до и после регулировки.

Общий алгоритм регулировки

Карбюратор регулируют разными способами. Самая простая и эффективная — текущая регулировка в процессе работы.

Много бензина — закручивают

• Двигатель прогревают в течении 5-10 мин.
• Если в режиме «газ на всю» двигатель работает как на холостых (не развивает обороты из-за излишка бензина в топливно-воздушной смеси), второй (дальний от цилиндра) винт закручивают по часовой стрелке на 1/4 оборота.
• Если двигатель стал работать лучше, закручивают ещё по 1/4 оборота. Если двигатель начинает глохнуть при подаче газа на всю, винт откручивают назад.

Мало бензина — откручивают

Если двигатель глохнет в режиме «газ на всю» (мало бензина в топливно-воздушной смеси) регулировку начинают с того, что второй винт, наоборот, откручивают на 1/4 оборота и тестируют работу двигателя. Если стало лучше, откручивают ещё, до тех пор, пока двигатель не начнет «захлебываться» и работать как на холостых при полном газе. Тогда винт закручивают назад.

После регулировки второго винта проверяют, как работает двигатель на переходе от холостых оборотов к средним и максимальным. Если есть провалы, откручивают на 1/4 оборота первый винт и тестируют изменения в работе двигателя.

В итоге оптимальный режим работы двигателя находится путем такого пробного регулирования.

Регулировка холостого хода на бензопиле Дружба-4 выполняется с помощью винта, расположенного на ручке газа. Его положение определяет, насколько сильно приоткрыта дроссельная заслонка в карбюраторе на холостом режиме.

Холостой ход регулируют, исходя из двух требований:

1. Двигатель не должен глохнуть.
2. Цепь не должна прокручиваться.

Возможна регулировка в другой последовательности. Винты сначала закручивают до конца, затем выкручивают на 0,5 – 3 оборота (в разных источниках указывают разное число оборотов).

На видео показан простой и понятный процесс регулировки карбюратора КМП-100 на бензопиле Дружба-4 из положения винтов «закручены полностью, а потом вывернуты»:

Для новичков рекомендуем посмотреть более подробное видео про регулировку карбюратора КМП-100У бензопилы Дружба-4. Автор видео рассказывает все что пригодится, и все что нужно знать. Прям целое пошаговое руководство от А до Я.

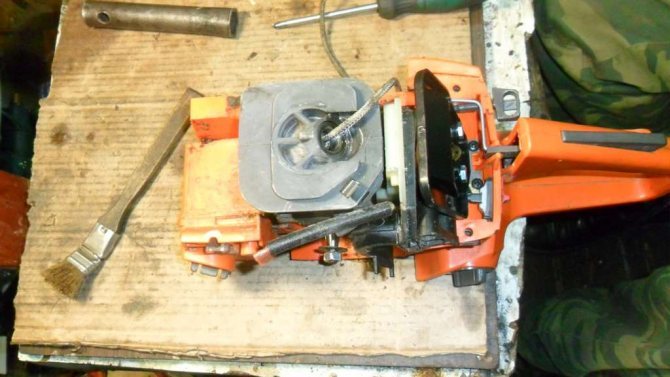

Пошаговый алгоритм

1. Откручиваем винт крепления.
2. Снимаем топливный шланг.
3. Откручиваем верхнюю крышку заслонки.
4. Снимаем карбюратор.
5. Снимаем крышку мембраны для регулировки уровня. Нужно открутить 6 винтов по кругу.
6. Половиним корпус и оцениваем состояние мембраны, она должна быть целой — это главное, трещины, задиры, порывы не допускаются.
7. Оцениваем работоспособность механизма отвечающего за работу клапана.
8. Продуваем все отверстия, очищаем от мусора если он есть.
9. Выставляем уровень регулируя высоту язычка, он должен находится на одной грани с корпусом.
10. Если все сделано правильно, то приложив, например линейку, вы увидите, что язычок и грани корпуса находятся на одном уровне.
11. Выкручиваем винт с иглой из центрального жиклера и оцениваем ее состояние, чистим все от грязи, если есть, продуваем в любом случае. Винт расположенный выше, на фото его также видно, отвечает за холостой ход, его также нужно выкрутить, оценить состояние и продуть воздухом.
12. На этом чистка закончена, собираем все в обратной последовательности и ставим карбюратор обратно на бензопилу.
13. Не забываем поставить на место воздушный фильтр и перед запуском подкачать топливо.
14. Пробуем заводить бензопилу.

Возможные нюансы и проблемы

В любом случае, заворачивая винты до упора, надо запоминать число сделанных оборотов для каждого винта. Это даст возможность вернуться к исходной регулировке, если вдруг бензопила, отрегулированная по рекомендациям, не заведется совсем.

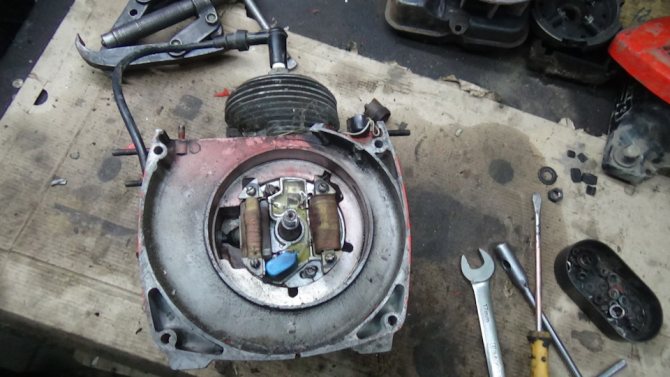

Ремонт системы зажигания бензопилы Дружба 4

Детская болезнь бензопилы Дружба 4 – сложность запуска горячего двигателя при остановке в работе. Причиной тому – слабая и морально устаревшая система зажигания. Чтобы увеличить мощность искры на свече, необходимо отремонтировать зажигание. Такой ремонт исправит ситуацию даже в случае отсутствия стандартной катушки.

Пошаговая инструкция

1. Со стандартной катушки зажигания убираются высоко- и низковольтная обмотки.
2. Взамен низковольтной обмотки спецпроводом (для трансформаторов) наматывается на нашу катушку 250 витков. Использовать можно провод ПЭВ2, с сечением 0,8-1 мм. Нужно не забывать про межслойную изоляцию – новый слой спецпроводов прокладывается бумагой. Начало всей обмотки пайкой соединяется со стандартным выводом к магнитному сердечнику, другой конец обмотки соединяется монтажным спецпроводом к прерывателю. Потом катушка заматывается изолентой или покрывается другим изолятором. Участок цепи конденсатора, запитанного на катушку и прерыватель, не подвергается изменениям.
3. С помощью двух проводов через кусок изоляционной трубки делаются концы подключений. Чтобы не допустить замыкания всю получившуюся проводку можно поместить в одну изоляционную трубку.
4. В виде трансформатора идеально подойдет катушка зажигания типа Б-115 с убранным боковым резистором. Это вид катушек используется в зажигании стареньких советских Москвичей. Не рекомендуется использовать зажигание от мотоциклов, они недостаточно мощны, чтобы дать необходимую искру. Катушку можно зафиксировать на раме бензопилы с помощью монтажного хомута в любом подходящем месте.
5. Провода из внутренностей ДВС коммутируются по следующей схеме: первый провод, который соединяет воедино прерыватель, конденсатор и вывод катушки соединяется с выводом Б-115 с обозначением «ВК», второй провод, который идет «от массы», соединённый с винтом крепления магнето – соединяется с выводом Б-115 без опознавательных обозначений. Для удобства чтения схемы лучше использовать разноцветные провода.
6. В завершении катушка зажигания с помощью высоковольтного провода коммутируется с запалом свечи двигателя.

Такой ремонт системы зажигания показал отличный результат, детская болезнь бензопилы Дружба 4 исчезла, работать такая система будет очень долго.

Единственный недостаток – изменился внешний вид бензопилы за счет внешней катушки на корпусе, увеличились габариты. Но это вынужденная переделка, зато система зажигания работает надежно и пила заводится при любых температурах.

Если какие-то моменты остались непонятными предлагаем посмотреть видео на тему ремонта зажигания бензопилы Дружба.

Технические характеристики и описание

В данном пункте вы сможете ознакомиться с каждой моделью в отдельности, и для себя определить, какая именно вам больше всего подходит. Итак, приступим.

Мощность пилы «Дружба – 2»

Данная модель укомплектована двигателем, который работает на бензине и двухтактным двигателем. Обладает она достаточно высокой мощностью, которая составляет около 2,2 кВт, благодаря чему вращательная скорость достигает 8700 оборотов в минуту (что в два раза меньше чем у бензопилы Урал). Именно эта особенность позволяет производить высокого уровня производительность за достаточно короткий временной диапазон.

Более того она является новинкой которая обладает высочайшим качеством и прекрасной сборкой. Сама модель имеет достаточно презентабельный вид, так как выполнена по последним современным наработкам производителя. К тому же ее владелец сможет насладиться специально разработанными возможностями, которые ранее не применялись в иных моделях. Это преимущество способствует высокой балансировке бензопилы.

Бензопила дружба 2

Если говорить о внешних наработках, то можно с полной уверенностью сказать что в эксплуатации она очень удобная, благодаря встроенной в ее дизайн рукоятке с великолепным захватом. Функциональность пилы разработана таким образом, что вы не сможете обжечься об работающий горячий двигатель, что имеет место у большинства других бензопил иных производителей, так как во время эксплуатации он самолично охлаждается.

Корпус изготовлен из высококачественного материала, на который не действует повышение температуры воздуха, а также он не меняет своих характеристик на протяжении многих лет, поэтому бензопила данной модели десятки лет будет выглядеть прекрасно. Более того абсолютно все внутренние запчасти и детали надежно спрятаны внутри инструмента, тем самым они защищены от коррозии и внешнего воздействия.

Немаловажным является так же то, что данная модель оснащена цепным механическим тормозом, основная цель которого защитить вас от случайного отброса цепи. Так как он за секунды способен остановить работу техники. Тем самым оберегая вас от несчастных случаев.

Бензопила дружба 2 м прекрасно подойдет вам для работ на дачном участке, так как с ее помощью вы с легкостью справитесь с распилкой и заготовкой дров, с сухими ветками сучками на деревьях, а также с небольшого диаметра деревьями.

Так же стоит отметить, что оснащена она амортизаторами из резины, благодаря которым максимально снижается вибрационная отдача и различные колебания. Данная модель является настоящей находкой для дачников, фермеров, людей занимающихся профессиональной деятельностью касающейся работы с пилой.

Бензопила «Дружба – 4» – инструкция по эксплуатации

Данная модель предназначена для качественного и скоростного процесса распилки деревянных материалов. Обладает такого рода бензопила усовершенствованным и новейшим современным дизайном.

Более того она достаточно мощная и при этом ее вес относительно не высокий. Так же модель располагает системой быстрого и легкого старта, системой быстрой остановки цепи и заглушения вибраций. Так же в комплекте для вас и вашей безопасности находятся очки и перчатки.

Бензопила дружба 4

Бензопила располагает великолепным весовым распределением, благодаря чему работа с ней становится настоящим удовольствием, так как она эффективна и удобна. Благодаря особенности мгновенной остановки цепи инструмент не сможет случайно поранить вас или окружающих вас людей.

Так же модель располагает своеобразным приводом, выходящим из двигателя (бензинового) с ручной системой начала работы. А благодаря антивибрационной возможности вы сможете комфортно работать с пилой.

Эксплуатация, обслуживание и ремонт

Чтобы обеспечить бесперебойную работу пилы, ее необходимо периодически настраивать. Прилагаемая к технике инструкция по эксплуатации описывает особенности настройки модели. Неправильная настройка приведет к разбалансировке работы узлов.

Как отрегулировать карбюратор

Сбои происходят, когда поступает недостаточно или слишком много топлива, а также если нарушаются пропорции при смешивании горючего с воздухом.

Регулировка карбюратора проводится так:

1. Регулирующий топливо винт сначала поворачивают до упора, а затем назад (против часовой стрелки) на 1,5-2 оборота.
2. Заводят двигатель, прогревают его 1-2 минуты и поворотами винта Т в ту или иную сторону добиваются его устойчивой работы на максимальных оборотах. Цепь на холостом ходу не должна перемещаться по шине.
3. Проверяют и при необходимости уплотняют соединение карбюратора с цилиндром.

Проще отрегулировать карбюратор, пользуясь тахометром, но в домашних условиях работу двигателя в большинстве случаев настраивают на слух. Когда и количественная, и качественная подача топлива в норме, мотор не перегревается, не захлебывается, работает ровно, без резких звуков. При настройке винты поворачивают медленно, без рывков.

Как выставить зажигание

Стабильную работу двигателя обеспечивает правильно отрегулированное зажигание — бензопила Дружба 4 в этом случае будет потреблять минимальное количество топлива. Зажигание пилы происходит благодаря магнето при помощи зажигательной свечи и специального провода.

Чтобы отследить качество искры для зажигания бензопилы, свечу кладут на корпус цилиндра и дергают стартер. Если свеча в рабочем состоянии, между электродами будет проскакивать искра. Слабая искра не вызовет воспламенение топлива, такую свечу надо заменить.

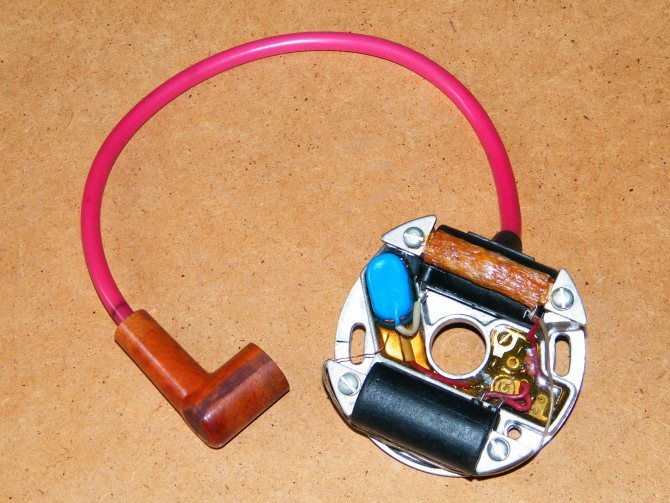

Контактное зажигание бензопилы лучше заменить на электронное. Это избавит от постоянных проблем с его регулированием. Надо следить за тем, чтобы винты крепления катушки зажигания не ослабевали.

Основные неисправности и их устранение

Если знать, почему происходит сбой в работе инструмента, можно самостоятельно отремонтировать его в домашних условиях.

Когда двигатель бензопилы Дружба 4 заводится и глохнет, причины могут быть такие:

1. Не хватает топлива в бензобаке. Надо долить смесь согласно прилагаемой к инструменту инструкции.
2. Произошло забрызгивание свечи топливом. Это не дает образоваться искре. Свечу надо вынуть, просушить, прокалить на газовой горелке.
3. Плохой контакт между свечей и проводом. Это происходит из-за увеличенного зазора (больше 0,5 мм) между наконечником свечи и проводом. Свечи надо отчистить от нагара проволочной щеткой, продувая воздухом. Периодически их надо менять.

Если происходят сбои в работе двигателя на холостых оборотах, ремонт бензопилы Дружба 4 сводится к следующему:

• замене топливной смеси с уменьшением количества масла;
• чистке воздушного фильтра и глушителя (из-за его засорения двигатель работает, но не развивает обороты);
• проверке топливопровода и замене при необходимости трубки.

Если снизилась скорость реза, шину «водит», обратите внимание на остроту зубьев пилы. Хорошо заточенная цепь важнее сильного двигателя

Лучше всего сдавать ее мастеру на заточку или применять станок с поворотным заточным диском. Скос лезвия пилы Дружба на нижней кромке составляет 45°, а на боковой — 60°. Высота ограничительных выступов относительно зубьев цепи должна быть одинаковой и проверяться через 3-4 заточки цепи.

Причины, по которым пила Дружба не заводится, могут быть следующими:

1. Топливная смесь не соответствует инструкции по ремонту и эксплуатации модели.
2. Заводской брак. Ремонт проводится в гарантийной мастерской.

При сборке, даже если детали садятся с натяжкой, нельзя применять силу, например, стучать по ним молотком. Заменив изношенные элементы, можно восстановить работоспособность бензопилы или продлить ее ресурс.

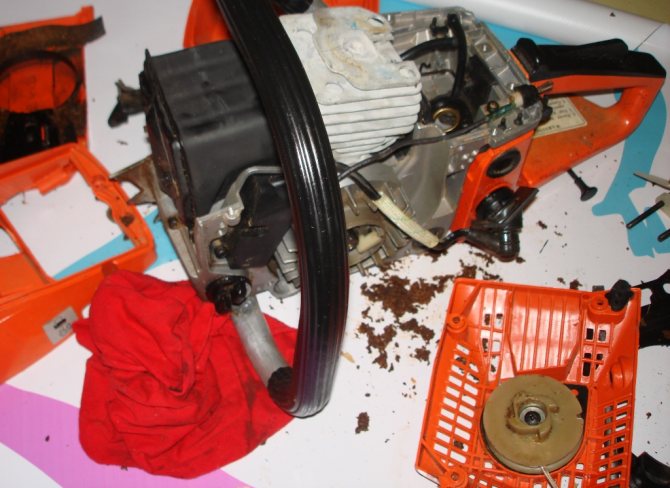

Выявление неисправностей

Если бензопила глохнет без видимых причин и установить даже примерно возможные неполадки не удается, то стоит пройти последовательно по всем возможным причинам. Безусловно существуют типовые, стандартные неисправности о которых мы поговорим ниже, но пока идем пошагово!

1.Проверьте топливную смесь.

Во первых, готовить ее надо согласно рекомендациям производителя и используя качественные компоненты. Во вторых, вырабатывайте бак полностью или сливайте топливную смесь перед длительным простоем или консервацией между сезонами. Подробнее о топливе читайте здесь:

Бензин для бензопилы: какой лить?

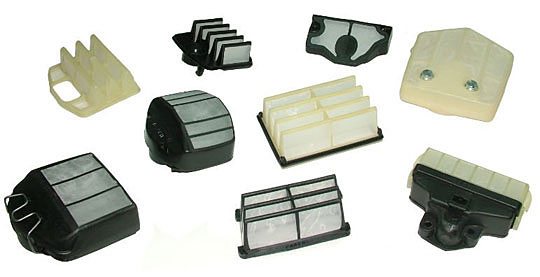

2.Прочистите воздушный фильтр или поменяйте его.

Не лишним будет прочесть: Как выбрать цепь для бензопилы?

Регулировка карбюратора бензопилы

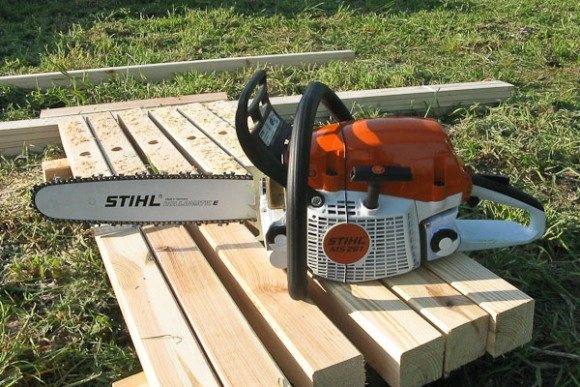

Правильный выбор бензопилы

3.Проверьте свечу.

Еще одним шагом по проверке свечи является проверка зазора на свече и на наличие нагара. Зазор смотрите в рекомендациях производителя. Как правило, это от 0,5 до 0,65 миллиметра. Нагар со свечи очищается мелкозернистой наждачной бумагой либо металлической щеткой. Подробнее о свечах читайте тут:

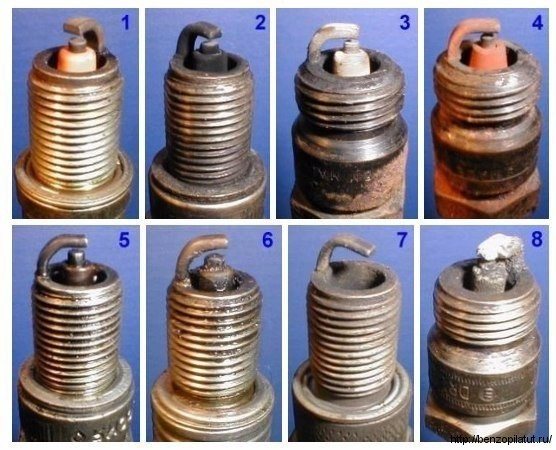

Диагностика двигателя бензопилы по состоянию свечи

4.Проверьте топливный фильтр.

Как и с воздушным фильтром, ситуация с фильтром топливным ведет к изменению состава рабочей смеси. Только если загрязнился воздушный, то смесь становится более богатой, а при загрязнении топливного наоборот – более бедной. Работать при недостаточном количестве топлива в рабочей смеси двигатель бензопилы не будет. Кроме того при забитом топливном фильтре нарушается равномерная подача топлива в карбюратор и далее в камеру сгорания. Особенно это заметно когда бензопила глохнет при нажатии на газ.

5.Проверьте сапун.

С

Cапун- обратный клапан, который находится в бензобаке бензопилы и препятствует возникновению вакуума в баке. Если он засорен, то вместо использованной топливной смеси не поступает воздух и топливный насос не может справиться с подачей топлива.

Часто бывает ситуация когда праймером (насосом для предварительной подкачки топлива) топливо накачали в карбюратор- бензопила завелась. После того как запас топлива в карбюраторе израсходован, а в виду засоренности сапуна топливо не подается- бензопила глохнет.

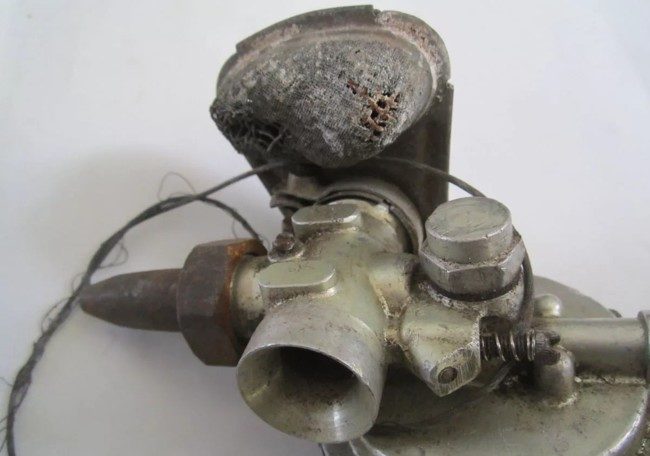

6.Проверка карбюратора

В 50% случаев, если даже не больше причиной того, что бензопила глохнет, является неправильно настроенный или вышедший из строя карбюратор.

О настройке карбюратора читайте тут: https://benzopilatut.ru/benzopila-husqvarna-xuskvarna-137-regulirovka-karbyuratora

Какие неисправности может таить в себе карбюратор?

• Забились жиклеры, форсунки, фильтр, каналы. При «качестве» отечественного топлива топливный фильтр часто не справляется с возложенными на него обязанностями по очистке бензина от грязи, мусора, примесей. В этом случае жиклеры забиваются, и топливо либо подается в недостаточном объеме, либо не подается вовсе. Часто бензопила при этом заметно теряет в мощности. Необходимо разобрать и прочистить карбюратор. Помните, что карбюратор состоит из мелких и очень мелких деталей! Поэтому перед разборкой оного заранее подготовьте место!
• Западает игла ускорительного насоса. Часто в результате износа или попадания посторонних предметов может «западать» игла ускорительного насоса. В этом случае бензопила может просто не заводиться, нестабильно работать или же глохнуть без видимых причин в любое время.
• Игла обратного клапана неплотно прилегает к седлу. В этом случае будет заливать свечу, пила будет неустойчиво работать или глохнуть при нагрузке. Притереть иглу к седлу клапана очень непросто! Часто проще заменить карбюратор…
• Износ или повреждение резиновой манжеты в ускорительном насосе. Если на манжете появились трещинки или она была повреждена, допустим при разборе, то тогда начнется дополнительный приток воздуха («подсос»). Это в свою очередь приведет вначале к повышению оборотов, а потом бензопила просто заглохнет. Требуется всего лишь заменить манжету.
• Иногда бывает, что начинает «подсасывать» воздух из-под прокладки карбюратора. Определить где именно идет «подсос» часто очень непросто и в этом случае, возможно, придется менять все возможные сальники и прокладки.

7.Проверка шлангов, сальников, прокладок

Одной из самых распространенных проблем по причине которой бензопила глохнет или не заводится, является подсос воздуха. Подсасывать воздух пила может во множестве различных мест. Проверяйте по порядку:

• Топливные шланги. Часто от времени или при использовании некачественных материалов в топливных шлангах могут образоваться микро, да и не микро, трещины. Выявить их можно в большинстве случаев путем визуального осмотра. Так же стоит осмотреть места крепления шлангов. В случае если шланг прилегает неплотно, то там может и быть место подсоса.
• Сальники. Даже самые качественные сальники могут под влиянием времени и в процессе эксплуатации потерять герметичность. В таком случае нарушается качество смеси и пила либо работает неустойчиво, либо заводится и глохнет. Как проверить сальники бензопилы? Их всего два и оба устанавливаются на коленвал. Для того чтобы проверить их герметичность в домашних условиях мне известны два варианта: 1. Проверить их посредством подачи воздуха под давлением. Это можно сделать с помощью компрессора, лучше стационарного, но можно использовать и автомобильный. Необходимо заглушить все отверстия , а именно выходное со стороны глушителя и входное со стороны карбюратора. Выкручиваем свечу и подаем воздух под давлением. Если давление не создается или вы просто слышите шипение, то это явный признак того, что сальники необходимо менять. 2.Проверить можно специальным прибором. Подробнее на видео:
• Прокладки тоже могут быть причиной подсоса воздуха. Чаще всего они повреждаются при неквалифицированном ремонте бензопилы. Если вы недавно собирали-разбирали вашу пилу, то весьма большая вероятность, что подсос воздуха возник именно в результате повреждения прокладки, либо ее некорректной установки.

Видео о том, как проверить герметичность картера бензопилы

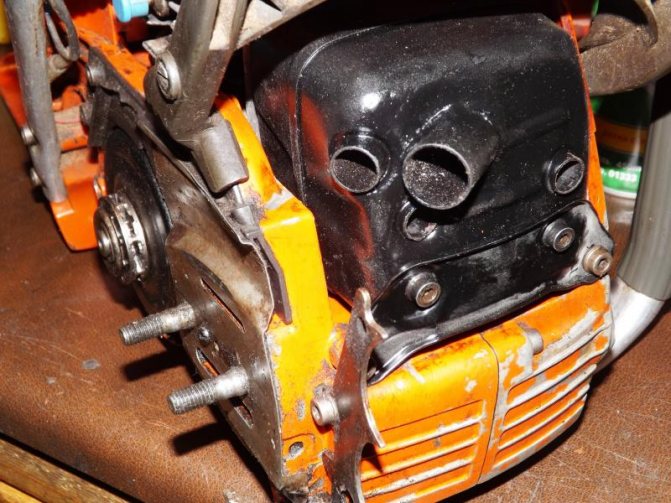

8.Проверка глушителя

В результате длительной работы, особенно если топливная смесь готовится с излишком масла в глушителе образуются отложения которые препятствуют свободному отводу отработанных газов. В этом случае необходимо провести чистку глушителя.

Чистка глушителя бензопилы

Видео о том как снять глушитель бензопилы

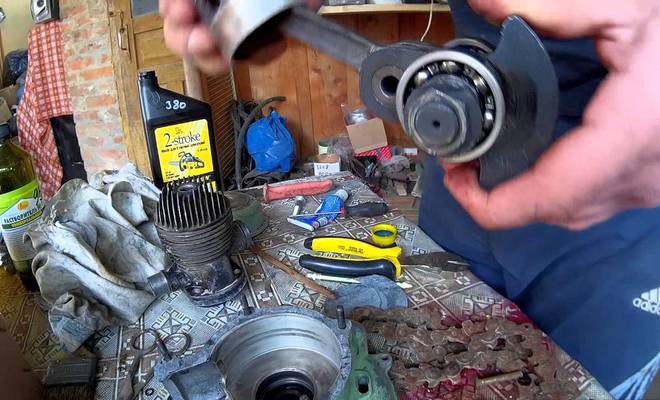

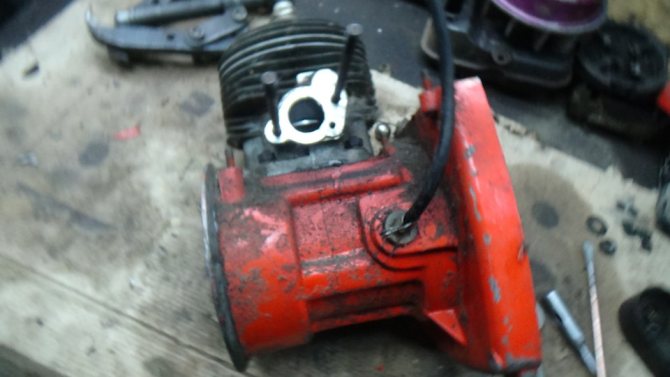

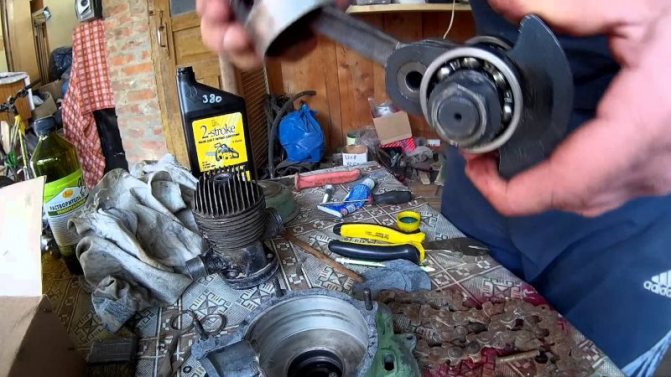

9.Выход из строя цилиндро-поршневой группы (ЦПГ)

Наверное это самая неприятная из поломок, которые возможны в бензопиле. Часто стоимость замены ЦПГ может превышать стоимость половины всей бензопилы! Особенно это касается профессиональных моделей. В нашем случае, когда мы рассматриваем причины, по которым может глохнуть бензопила неприятности могут доставить задиры на стенках цилиндра и поршня. Проверить это можно сняв глушитель и осмотрев визуально поверхность цилиндра и поршня. В большинстве случаев задиры случаются именно со стороны глушителя, но иногда может быть и обратная картина. Имейте это в виду!

Видео о диагностике ЦПГ

Рекомендации Обязательно вырабатывайте весь бензин перед консервацией бензопилы на зиму или просто длительный срок. Правильно разводите бензин с маслом (об этом подробнее тут ).

Вот пожалуй, основные причины того, из за чего может глохнуть бензопила. В случае, если вам не помогли эти рекомендации, то опишите симптомы в комментариях. Будем помогать!

О технике безопасности

Перед тем как начинать работу бензопилой, необходимо осуществить ряд мероприятий, направленны на безопасную эксплуатацию устройства:

• проверка герметичности топливной системы;
• проверка закрепления цилиндра;
• проверка закрепления карбюратора;
• проверка закрепления глушителя;
• проверка затяжки стального крепежа снаружи;
• смазка ведомой шинной звездочки посредством погружения на несколько минут в масло;
• смазка троса стартера литолом-24;
• очистка сетки воздушного фильтра на карбюраторе.

При работе необходимо помнить о строгом и обязательном соблюдении следующих правил техники безопасности:

запрещается осуществлять работы одной рукой; рабочая одежда должна быть прочной и включать в себя перчатки, рабочую обувь, а также защитную каску и специальный щиток; перед топливной заправкой крышку бензобака нужно открывать предельно осторожно, что связано с возможным наличием бензиновых паров; работы должны осуществляться на полностью расчищенных площадках, при наличии надежной и крепкой опоры; необходимо убедиться, что бензопила в процессе работы не коснётся посторонних предметов.

Нельзя производить топливную заправку при включенном двигателе. Транспортировать пилу следует после того, как на шину будет надет защитный чехол.

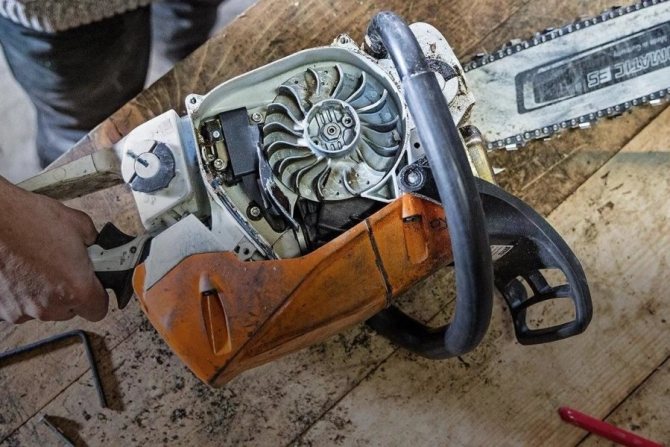

Как завести бензопилу без стартера

Многих в интернете интересует вопрос, как можно запустить бензопилу без стартера. Не будем давать надежду нашим читателям, завести бензопилу, любую, речь касается не только Дружбы 4, нельзя.

Завод-изготовитель не предусматривает возможность запустить двигатель внутреннего сгорания каким-либо альтернативным способом, кроме как через стартер. Если его демонтировать и вместо него заставить свечу дать искру, приложив внешнее вращательное воздействие, запустив мотор на холостых оборотах, долго такой двигатель не проработает, бензопила останется без системы охлаждения.

В штатном стартере мотопилы Дружба 4 имеется охлаждающая улитка, крыльчатка которой направляет поток холодного воздуха к цилиндру.

Чем хороша «Дружба-4» и ее главные недостатки

Разработанный для этой бензопилы в 1953 году на запорожском «Прогрессе» двухтактный двигатель МП-1, мощностью 4 л.с., что и дало ей цифру 4 в названии, был, и остается, настолько простым в ремонте и обслуживании, что обеспечил ей успех на долгие десятилетия.

Но не единым двигателем «Дружба-4» заслужила свою популярность. Удобная для длительной работы компоновка, позволяющая вальщику работать стоя, в удобной позе, срезая деревья практически у самой земли, не повторяется ни в одной другой пиле, кроме тех, что являются лишь ее модификациями. А сколько их было? Существенная – реально одна, когда пила обрела новый, более мощный (5 л.с.) двигатель, редуктор с системой смазки пильной цепи и название «Урал». О мелочах, типа формы бака, говорить не стоит. Да и снижение веса, являющегося и на сегодня едва ли самым большим недостатком этой конструкции, с 12,5 до 11 кг, существенным достижением не назовешь.

Пила, получившая золотую медаль на брюссельской выставке 1958 года, выпускалась серийно до конца 90-х годов с небольшими изменениями:

• в 60-х годах было осуществлено изменения крепления ручки;
• в 80-х был заменен карбюратор («Дружба-4А») и установлено электронное зажигание («Дружба-4А-Электрон»);
• в 90-х установлен очередной новый карбюратор («Дружба-4М»).

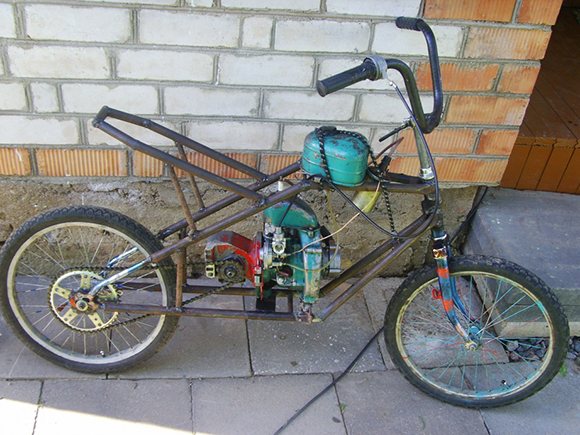

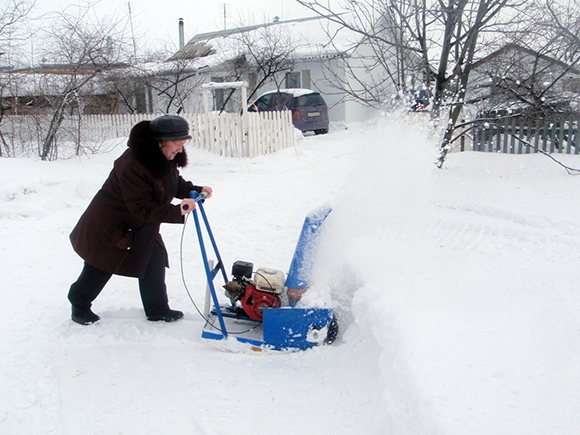

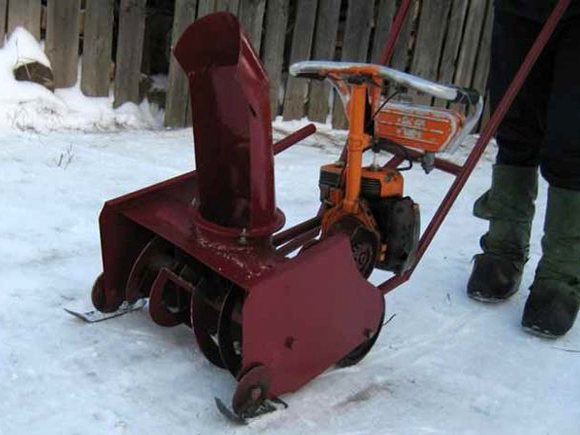

Самоделки из «Дружбы-4»

Компоновка двигателя с редуктором у этой пилы настолько удачна, а сцепление настолько компактно, что устройство является почти готовым силовым агрегатом для многих интересных самоделок.

В 1973 году на базе этих двигателей был создан сверхлегкий вертолет МАИ Х-3, а за ним и модификации 4 и 5. Они были даже показаны на ряде выставок, но в серийное производство не пошли. Слишком тяжело было согласование работы целых 8-ми двигателей для 2-х пропеллеров, обеспечивавших его движение.

Но он летал! А вот ездить на движке от «Дружбы» значительно проще. По снегу и по твердым дорогам.

Правда, достаточно высокие обороты на выходном редукторе пилы требуют установки большой ведомой шестерни на тяговое колесо, промежуточного понижающего вала или уменьшения диаметра самого колеса.

А вот снегоуборочные машины и мотокультиваторы из нее получаются довольно продуктивные, но тоже с системой, понижающей обороты.

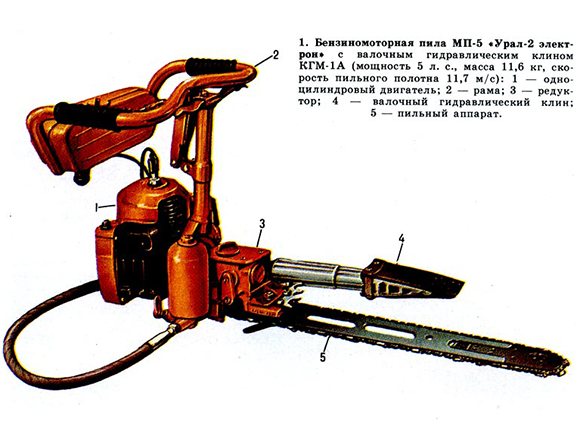

Напоследок стоит вспомнить о доукомплектовании пилы системой с гидравлическим клином.

Это приспособление здорово помогает именно при валке леса. А как оно работает, станет понятным после просмотра видеоролика:

Рекомендуем другие статьи по теме

Талреп кольцо-кольцо: предельные нагрузки , виды, устройство

Выбираем бензопилу под свои цели, какую марку выбрать?

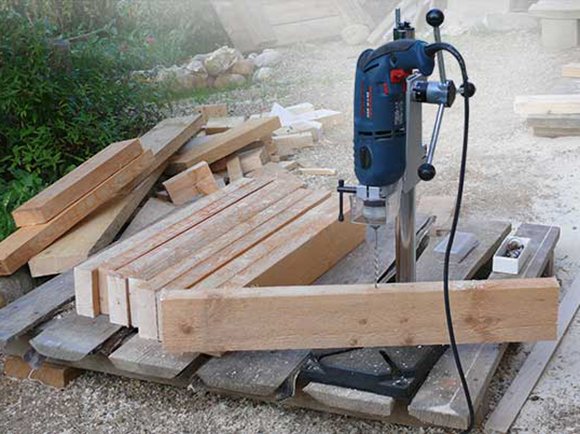

Самодельный сверлильный станок, варианты конструкций, выбор материалов, чертежи

Обзор конструкций снегоотчистителей, изготовление шнекового снегоуборщика своими руками

Ремонт и обслуживание бензопилы Дружба

Надежные запчасти и долговечные механизмы бензопилы Дружба не способны защитить инструмент от поломки. Чаще всего причинами неисправности инструмента служит неправильное обращение с ним или банальный износ механизмов.

Чтобы снизить риск преждевременной поломки бензопилы, следует использовать для ее заправки качественные бензин марки не ниже АИ-80, в котором следует разбавлять масло для 2-тактных моторов. Пропорция бензина и масла должна составлять 1:25, то есть, в 1 литре горючего следует разбавлять 40 мл моторного масла.

Масло для смазки цепи также должно обладать высоким качеством. Ни в коем случае не заливайте в масляный бачок бензопилы Дружба отработанный материал, иначе это приведет к поломке системы смазки инструмента. Чтобы цепь бензопилы не поддавалась чрезмерному трению, используйте только свежее масло от проверенных производителей.

Следует отметить, что использование качественной топливной смеси и смазочного средства еще не гарантирует постоянную бесперебойную работу бензопилы Дружба. Однако даже если вы обнаружили неисправность – не стоит сразу расстраиваться. Некоторые поломки довольно просто устранить своими руками. Ниже перечислим типичные неисправности отечественного инструмента и способы их самостоятельного устранения.

Регулировка карбюратора бензопилы Дружба

1. Для поиска самых высоких оборотов мотора в режиме холостого хода необходимо медленно поворачивать винт, имеющий маркировку «L», по часовой стрелке. Как только вы найдете максимальные обороты, поверните этот же винт на ¼ оборота назад. Если после этого цепь на шине продолжает вращаться, то поверните винт с маркировкой «T» против стрелки часов до момента полной остановки пильного элемента;
2. Поворачивание винта, обозначенного буквой «H» позволит настроить необходимую мощность и частоту оборотов. Для этого к бензопиле Дружба нужно подключить тахометр и путем поворачивания винта «H» найти указанное в инструкции оптимальное количество оборотов. Сразу после этого поверните винт «H» на ¼ оборота против стрелки часов;
3. Затем необходимо выполнить точную регулировку оборотов мотора на холостом ходу. Для этого винт «T» следует повернуть до момента начала вращения пильной цепи. Сразу после этого поверните винт «T» в обратном направлении до момента полной остановки цепи.

Выполненная по указаниям регулировка карбюратора позволит вам снизить расход топлива бензопилой Дружба, и защитить ее детали от чрезмерного износа.

Как выставить зажигание на бензопиле Дружба?

Чтобы правильно произвести ремонт инструмента, нужно внимательно изучить руководство по его эксплуатации. Как указывает инструкция по ремонту бензопилы Дружба, для установки зажигания нужно снять крышку, к которой крепится стартер, и повернуть магнето так, чтобы отметки на нем и переходнике совпали. После этого бензопила Дружба будет заводиться гораздо легче.

Неисправности бензопилы Дружба

Вопрос: Бензопила Дружба 2. Первичный дефект — запуск, 3-4 пыха и заглохло, с сетки воздухофильтра капает бензин, свеча залита. Что можно сделать?
Ответ: Снимаем карбюратор, отвинчиваем 6 винтов. Диафрагма в порядке, но в рабочей камере куча грязи, песчинки, соринки — снимаем клапан.

Соринки на резинке клапана. Промываем кистью, опрыскиваем очистителем пены (ацетон) протираем до блеска. Ставим клапан на место, убеждаемся в герметичности продувая ртом. проверяем герметичность подключив топливный шлаг.

Продуваем карбюратор насосом или компрессором. Собираем. Запускаем пилу, проверяем на оборотах, холостом ходу и переходных режимах (при резком сбросе и резком наборе газа.

При необходимости регулируем качество смеси винтом, обороты холостого хода винтом на гашетке. Пила должна работать.

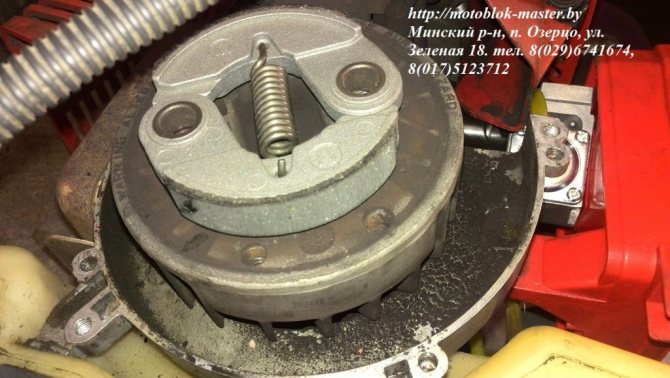

Вопрос: Может кто-нибудь сможет подсказать по регулировке муфты сцепления пилы на начало включения?

Ответ: Данная регулировка на бензопиле Дружба 2 производится в тех случаях, когда муфта сцепления сведет» на холостых оборотах двигателя (пильная цепь перемещается по шине).

Муфта сцепления сведет» чаще всего в связи с потерей упругих свойств ее колец в результате перегрева их при длительной пробуксовке на высоких оборотах.

Восстановление упругих свойств у колец производится методом наклепа, рихтовкой по их наружному диаметру на оправке, диаметр которой меньше внутреннего диаметра кольца на 10—15 мм.

Рихтовка производится острым бойком молотка поперек кольца, равномерно по всему периметру. На концах колец делать меньшую вытяжку.

В результате рихтовки зазор взамке кольца значительно уменьшается. Боковой разбег концов кольца в замке устраняется выгибанием от руки.

Вопрос: В ремонте бензопила б/п Дружба 4М с интересным признаком работы. При работе примерно 10-15 мин. глохнет, пропадает искра напрочь.

После остывания (примерно 20-30мин) 10-15 мин. работает отлично, и снова с начала. Проблема с зажиганием, вопрос — есть ли какая-то закономерность что в зажигании может так работать, или может быть что угодно, лучше поменять целиком?

Ответ: Это электронное зажигание перегревается, похоже. Стоит попробовать поменять магнето. все равно в магнето не влезть — там все залито чем-то.

Починить трудно говорят.

Вопрос: В эксплуатации бензопила Дружба 4М с электронным зажиганием, работала идеально, в прошлом году перестала заводиться, поменял магнето, конденсатор — не помогло.

Разобрал просушил магнето в солнечный день, промучился, не было искры. катушку менял и контакты, почистил — ну все не в какую.

Потом нашёл причину — плохой контакт конденсатора с проводом катушки, исправил, искра появилась. заливаю бензин под свечу где-то 2 мл. шприцом, а хлопка нет. не загорается — искра вроде нормальная.

Правда зажигание устанавливал. так скажите — правильно или нет: выставил ВМТ, выставил зазор в контактах 0.25, повернул коленвал по часовой стрелке, чтобы от ВМТ поршень ушёл на 4.2.мм.

Это как я понимаю, момент зажигания, контакты начинают размыкаться — так все же правильно сделал или нет? А реально, какой зазор в контактах?

И еще на новой контактной группе не совпадают контакты т.е. что шляпка к шляпке, хотя посмотрел по старой, там тоже они не совсем совпадают, но правда немного поровнее. Это может влиять на зажигание?

Ответ: Момент опережения — он только всегда до ВМТ. Судя по всему, ты сделал очень позднее зажигание. Не доходя 2-4 мм до ВМТ.

Небольшие ошибки в зазоре в контактах, опережении не влияют критически на запуск. Насколько я понимаю, величина зазора влияет на мощность искры.

Ты сильно им не обременяйся, но все же стремись к штатному. Но есть факторы, которые влияют на зазор. Это в основном люфт в подшипнике коленвала.

Если люфт огромный, то и зазор а контактах может гулять, что приводит к нестабильной работе. Более важный параметр это опережение зажигания.

Но и здесь можно ошибиться на 1 мм по ходу поршня, это не страшно. Но более не желательно. Его грамотно настроить можно только с помощью стробоскопа по заранее нанесенным меткам на маховике.

Вопрос: Подскажите, кто как стопорит коленвал бензопилы Дружбы 2 для отворачивания гаек сцепления или маховика?

Ответ: Со стороны сцепления — отвёртку в отверстие диска, да за ребро какое-нибудь зацепиться.

Со стороны маховика — стопорил родным плоским ключом из ЗИПа, со стороны воздуховода, в одном из положений он очень хорошо фиксирует, только надо следить, чтобы ключ находился у самого основания лопаток маховика.

Потом натягивал гайку не слишком сильно с родным съёмником под ней и бил через стержень в торец вала молотком.

Вопрос: Как правильно отрегулировать натяжение пильной цепи на б/п пиле Дружба 4?

Ответ: Эта регулировка производится после установки новой пильной цепи на шину, а также в процессе работы бензопилой, т. к. пильная цепь (особенно новая) при работе вытягивается, и натяжение ее ослабевает.

Натяжение цепи регулировать в следующей последовательности: Ослабить крепление шины к редуктору, отвернув гайку.

Вращая винт натяжного устройства, натянуть пильную цепь так, чтобы при оттягивании нижней ветви цепи от шины в средней ее части кромка соединительного звена цепи находилась на расстоянии 5—10 мм от кромки шины.

Натянутая цепь должна перемещаться по шине от руки. Новая пильная цепь на новой не обкатанной шине может от руки не перемещаться. Это не является дефектом.

После кратковременной обкатки пильного аппарата на средних оборотах (3—5 мин.) подвижность пильной цепи на шине будет восстановлена. Завернуть гайку устройства натяжного.

Вопрос: Подскажите, какие параметры гайки на коленвал со стороны сцепления бензопилы?

Ответ: М14х1 высота 4мм. такая же гайка крепит ведущую звездочку цепи.

Вопрос: Подскажите по контактной бензопиле Дружба 4 Электрон.

Проблема такая: заводится с первого, второго раза, на холостых работает нормально, мощность вроде нормальная, а вот начинаешь пилить, и как только пилу заворачиваешь от себя — глохнет, замучился, может кто-то знает причину?

Ответ: а если пилу, работающую без нагрузки, «завернуть» тоже заглохнет? По теории мотор глохнет, если нечему или гореть или зажечь.

Причем обычно при отказе системы зажигания мотор глохнет «резко» а при отказе системы питания дергается в конвульсиях, но сразу не глохнет.

Так что инспектировать вам нужно систему зажигания и питания. С зажиганием проще — проверьте искру в «завернутом» положении пилы.

Вопрос: У меня в эксплуатации пила Дружба 2 с 1974 года.

Много она ломалась по-разному, но сейчас проблема в следующем — ставлю новую свечу, заводится отлично, но стоит спалить бака 2 бензина (смесь делаю 20/1) и исчезает искра, свеча вся мокрая с нагаром, прокаливаю свечу – заводится, но работает недолго. ситуация повторяется, ставлю опять новую опять 2-3 баки и все.

Причем свечу, когда бы я не выкрутил она все время мокрая, подскажите, в чем причина и как ее исправить?

Ответ: Уменьшить зазор в свече до 0.5 мм, если зажигание контактное — зачистить и отрегулировать прерыватель.

Преимущества и недостатки

Преимущества бензиновых пил серии Дружба:

• использование алюминиевого сплава для изготовления корпуса;
• съемные элементы конструкции, зафиксированные резьбовыми соединениями;
• высокая мощность и повышенный крутящий момент двигателя;
• при заклинивании цепи мотор не останавливается;
• допускается применение бензина с октановым числом менее 80;
• конструкция рукояток позволяет распиливать древесину стоя;
• высокое качество сборки (особенно продукция ранних модификаций);
• предусмотрено хромирование рабочей поверхности цилиндра.

Недостатки оборудования:

1. не предусмотрена кнопка аварийной остановки мотора, при падении оборотов вал разъединяется с шестерней цепи центробежным сцеплением;
2. большой вес пилы, затрудняющий переноску изделия;
3. самопроизвольное отворачивание резьбовых соединений;
4. высокий уровень шума при работе и выброс масла из выхлопного патрубка;
5. применение двигателя внутреннего сгорания накладывает ограничение на использование инструмента в помещениях.

Регулировка карбюратора бензопилы Дружба

К основным причинам необходимости срочной настройки карбюратора бензопил марки Дружба относятся:

• перебои в подаче топлива;
• излишние объемы подаваемого карбюратором горючего;
• сбои в процессе приготовления смеси горючего и воздуха – в этих случаях топливная система всасывает слишком большое или недостаточное количество воздуха.

О порядке действий во время регулировки карбюратора бензопилы Дружба подскажет ее инструкция по ремонту. Алгоритм действий оператора должен быть таким:

1. На пиле с заглушенным и остывшим мотором винты, отвечающие за количество горючего и воздуха, нужно поочередно повернуть до упора. После этого каждый из винтов необходимо повернуть на 2–3 полных оборота в обратном направлении;
2. После прогрева силового агрегата на слух или при помощи тахометра нужно выставить те положения винтов, которые обеспечат максимально стабильную работу двигателя;
3. В результате мотор бензопилы Дружба должен работать тихо, без перебоев и рывков, а цепь не должна произвольно вращаться на шине.

Чтобы снизить периодичность настройки карбюратора, нужно заправлять бензопилу правильно приготовленной топливной смесью. Пропорция бензина и масла для бензопилы Дружба должна составлять 1:20, то есть в 1 л горючего нужно разбавлять не менее 50 мл моторного масла.

Инструкция по ремонту карбюратора Дружба-4

Самые частые причины выхода из строя карбюратора КМП-100:

1. Загрязнение топливных и воздушных каналов, отверстий жиклера.
2. Потеря герметичности.
3. Выход из строя мембраны – разрыв, потеря эластичности и т.п.

В первом случае карбюратор разбирают. Детали раскладывают на чистой ткани, запоминая, какая откуда. Корпус и детали промывают в бензине. Каналы и отверстия жиклеров продувают и промывают.

Герметичность восстанавливают, разобрав карбюратор, меняя прокладки или используя бензостойкий герметик.

При выходе из строя мембраны её меняют на новую.

Перед ремонтом и регулировкой карбюратора нужно убедиться, что в него исправно поступает топливо из бензобака.

У бензопилы Дружба-4 бак вынесен на ручки, имеет кран с фильтром, которые могут забиться. Нужно снять топливный шланг со штуцера карбюратора и убедиться, что бензин течет в полной мере.

Почему переливает

При лишнем количестве топлива в камере сгорания может быть залита свеча зажигания, исчезнет искра и двигатель не заведется.

Если двигатель все же завелся, двигатель не может развить обороты, потому что не хватает кислорода для сгорания топлива.

Если перелив небольшой и двигатель работает, то будет лишний расход топлива.

Часто перелив случается из-за слишком сильно выкрученных винтов регулировки, особенно второго. Проблему решают регулировкой карбюратора бензопилы Дружба-4.

Вторая причина – выход из строя мембраны и клапана, связанного с ней. Сломанные мембрана и клапан не регулируют поток топлива, и оно поступает с излишком.

Разовый перелив при пуске холодного двигателя может быть вызван чрезмерной подкачкой топлива обогатительной кнопкой (кнопкой подсоса или праймера).

Доработка Дружбы 4

Многие западные производители бензопил производят для своих пил комплекты тюнинга для увеличения мощности, а в сервис центрах существует отдельный прейскурант со списком возможных доработок. В основном встречается в сервис-центрах бензоинструмента США и Германии.

Провести модернизацию, заменить комплектующие, с целью улучшить характеристики можно и для пил семейства Дружба.

Примеры того, что можно сделать:

• Установить турбированный наддув для увеличения скорости поступления топливной смеси;
• Установить более современный карбюратор;
• Увеличить компрессию топливной смеси;
• Поставить электростартер;
• Расточить ДВС и поставить увеличенный поршень;
• Установить декомпрессионный клапан;
• Оставить одно поршневое кольцо для снижения сопротивления хода цилиндра.

Причины неисправностей и способы их устранения

Практически каждый владелец бензопилы хоть раз сталкивался с тем, что инструмент или совсем не заводится, когда нажимаешь на газ, или заводится и через некоторое время глохнет. Причин сбоя в работе устройства может быть множество. Некоторые из них являются довольно простыми и легко устраняются. Поэтому стоит изучить основные причины, чтобы при элементарной поломке не нести инструмент в сервис по ремонту бензопил.

Почему бензопила заводится и сразу глохнет?

Причин этому может быть несколько:

1. Недостаточно топлива в бензобаке. Если инструмент сразу после завода перестал работать, то в первую очередь необходимо проверить наличие в бензобаке топлива. Если его недостаточно, то нужно долить топливную смесь, которая готовится строго по приложенной к инструменту инструкции. Состоит топливо для бензопилы из бензина с максимально возможным октановым числом и масла, марка которого должна быть прописана в техпаспорте инструмента.
2. Плохой контакт между свечей и высоковольтным проводом. Зазор между наконечником свечи и проводом должен быть не более 0,5 мм. Если на свече образовался нагар, то ее необходимо почистить и высушить. Специалисты рекомендуют периодически обновлять свечи, даже если старые еще исправно работают.
3. Заливание свечи. Большое количество топлива собирается между электродами свечи, поэтому если свеча будет залита, искра не образуется. Чтобы устранить такую поломку, достаточно вынуть свечу и просушить ее. Нелишним будет с помощью газовой горелки произвести накалку.
4. Загрязнение жиклера карбюратора или топливного фильтра. Почистить бензофильтр достаточно просто самостоятельно, а чистку карбюратора лучше доверить специалистам.

Сбой в работе бензопилы на холостых оборотах

Причиной такой неисправности может стать грязный глушитель. Поэтому чтобы инструмент нормально заработал, иногда просто нужно очистить глушитель от выхлопных смоляных отложений. Довольно часто в инструменте засоряется воздушный фильтр, поступление воздуха в систему засоряется и это приводит к тому, что устройство глохнет на холостых оборотах.

Почему не набирает обороты Дружба 4

Запуск мотопилы Дружба 4 – самый технически сложный процесс, в котором задействуются все системы бензопилы. Но если завести двигатель удалось, а при нажатии на ручку газа пила не набирает обороты, причин может быть много:

• Неисправности в двигателе: моторесурс выработался, цилиндр или поршневые кольца износились, заржавели или на них появились задиры;
• Неисправности в системе зажигания: вышла из строя свеча или обмотка катушки – искра слабая или не образуется вообще, не может воспламенить топливную смесь;
• Неисправности в карбюраторе: неправильная настройка, разбалансировка крепежных болтов крышки карбюратора;
• Разгерметизация топливной системы, картера двигателя;
• Большой нагар в глушителе, выпуск отработанных газов затруднен.

Устранение причин неисправности системы зажигания

1. Выкрутить свечу, просушить ее если залита топливом, заменить на новую если на ней сильный черный нагар.
2. Убедиться, что катушка не вплотную прижата к магнитам, должно быть расстояние до 0,2 мм и свободный ход. Если это не так, закрепить катушку на необходимое расстояние.

Если эти манипуляции не помогли, можно самостоятельно проверить весь свечной блок на предмет искроподачи через сетевой провод. Если искра есть, но вы не можете понять причину неполадки – лучше отдать бензопилу в сервис.

Устранение причин неисправности карбюраторного блока

1. Выполнить правильную регулировку карбюратора мотопилы. Как это сделать читайте выше.
2. Снять крышку карбюратора, проверить наличие всех частей и их ход внутри блока, закрепить крышку на место, равномерно закрутив крепежные винты, проверив плотное прилегание крышки карбюратора.
