Обзор бензопилы Husqvarna 137. Технические характеристики. Особенности использования и техника безопасности

Описание

Бензопила Хускварна 137 — легендарная модель от шведского производителя цепных пил, ставшая бестселлером в своей нише и покорившая не одного владельца набором своих технических характеристик.
В настоящее время бензопила снята с производства, компания выпускает аналоги, как более мощные, так и аналогичные по мощности. Основной причиной успеха модели стало идеальное сочетание функциональности, мощности, легкого веса, небольшого размера, надежности комплектующих, а также минимальном проценте поломок и, соответственно, низком проценте случаев ремонта.

Двигатель бензопилы Хускварна 137 — карбюраторный, двухтактный, мощность его составляет 2,2 л.с. Работа двигателя пилы осуществляется на смеси масла и бензина. Особенностью модели является лучший в своем роде карбюратор Walbro. В зимнее время бензопила будет заводиться так же легко, как и летом. Данный процесс обеспечивает система электронного зажигания.

Эта модель отличается высокими техническими показателями, хорошей заводской регулировкой карбюратора.

Объем двигателя бензопилы Husqvarna 137 составляет 36,3 куб.см. Объем топливного бака — 410 мл, объем масляного бака — 200 мл.

Основное назначение бензопилы Хускварна следующее:

• обрезка веток и сучьев;
• распил крупных бревен и досок;
• прочие работы с древесиной в бытовых объемах.

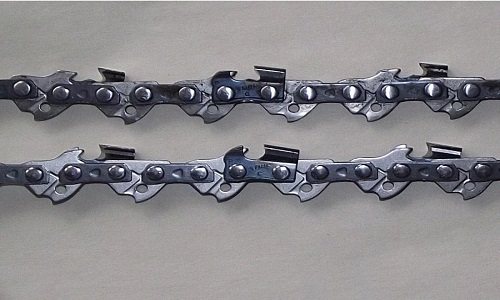

Профессиональные цепи Oregon

К разряду профессиональных относятся две модели цепей Oregon — LGX и LPX.

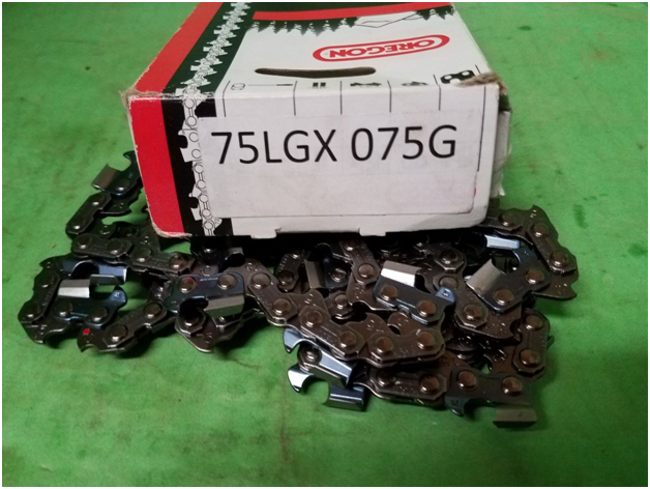

Модель LGX

Применяется на мощных бензопилах с объемом камеры сгорания от 50 до 80 куб. см. Режущие звенья имеют прямоугольный профиль чизельного типа (семерка). Ограничитель глубины реза клиновидной формы. Цепь обеспечивает высокую скорость реза. При эксплуатации выдерживает большие нагрузки.

Модель LPX

По конструкции модель аналогична предыдущей. Но LPX рассчитана на несколько меньшие нагрузки при эксплуатации, чем LPX. Рекомендуются для более легких бензопил с объемом камеры сгорания до 50 куб. см. мощностью до 3 л.с.

Обе вышеуказанные модели мягко входят в древесину, не отскакивают, потому комфортны в работе и безопасны.

Категория «профессиональные» подразумевает, что цепи рассчитаны на непрерывную работу в течение рабочей смены на протяжении долгого времени, в отличие от цепей периодической эксплуатации.

О пильной цепи Oregon 20LPX100R рассказывают в следующем видео, где также сравнивают ее с цепью от Stihl и дают немного информации о производителе:

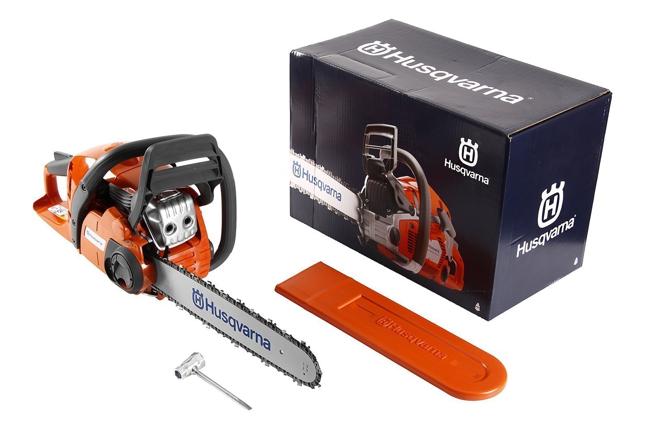

Базовая комплектация

Страна-производитель Husqvarna 137 — Швеция. Страна сборки — Швеция. Бензопила относится к полупрофессиональным, сфера применения — бытовое использование. В базовую комплектацию инструмента входят такие составляющие:

• рукоятка передняя и задняя;
• ручка тормоза, останавливающего цепь;
• крышка и рукоятка стартера, крышка цилиндра;
• винт с помощью которого можно регулировать карбюратор;
• рычаг воздушной заслонки;
• глушитель, выключатель зажигания;
• топливный бак;
• звездочка шины (концевая);
• пильная цепь;
• направляющая шина;
• цепеуловитель, гребенка;
• крышка сцепления;
• щиток для защиты руки;
• рычаг управления/рычаг блокировки дросселя;
• гаечный ключ;
• винт для натяжения цепи;
• чехол защитный на шину;
• инструкция по эксплуатации бензопилы для владельца.

Стоимость бензопилы Husqvarna 137

Средняя стоимость модели бензопилы Хускварна 127 в долларах США составляет 118 у.е. Цена данной пилы в России колеблется в диапазоне от 4500 до 6000 рублей. В Украине этот инструмент продается по цене от 1700 до 2500 гривен.

Официальный сайт производителя Хускварна уже не выводит данную модель бензопилы в список актуальных товаров, поскольку она снята с производства, но в настоящее время вполне можно купить б/у Husqvarna 137 в хорошем состоянии с минимальным сроком использования.

Основные неполадки цепи бензопилы

Пользователи бензопил нередко сталкиваются с проблемой натяжения пильной цепи. Она либо самопроизвольно ослабевает, либо растягивается и слетает. Как правило, данные неприятности вызываются поломками агрегата. Поэтому прежде чем приступить к процедуре натяжки цепных звеньев, следует проверить и устранить возможные причины, которые могут привести к нарушению регулировки.

Причинами того, что цепь на бензопиле растягивается, могут быть большие нагрузки или недостаточное поступление смазки на шину. Из-за этого пила перегревается, металл расширяется, увеличиваются размеры пильного элемента, и он слетает с шины. Поступление масла может нарушиться при поломке насоса, засорении каналов, обрыве масляного шланга.

Если вы поменяли цепь на бензопиле на новую, то будьте готовы к тому, что в период обкатки она будет немного растягиваться. Необходимо лишь вовремя проверять натяжение, чтобы элемент не слетел с шины.

При износе ведомой или ведущей звездочки снижается эффективность сцепления со звеньями цепи, вследствие чего пильный элемент слетает. В таком случае придется открутить привод цепи и поменять звездочку. Также пильное полотно агрегата может слетать по причине его растяжения или деформации шины.

Если на вашей бензопиле ослабевает цепь, то вызывать данную неисправность может вышедший из строя механизм натяжения.

Технические характеристики Husqvarna 137

Основные технические характеристики бензопилы Хускварна 137:

• переносная цепная бензопила полупрофессионального и бытового применения;
• мощность двигателя 1600 Вт (или 2,2 л.с);
• на холостом ходу количество оборотов — 3000 в минуту;
• максимальные обороты — 13000 в минуту;
• режущая часть: шина размером 380 мм;
• шаг цепи 0,325 дюймов;
• скорость вращения цепи 16 м/с.

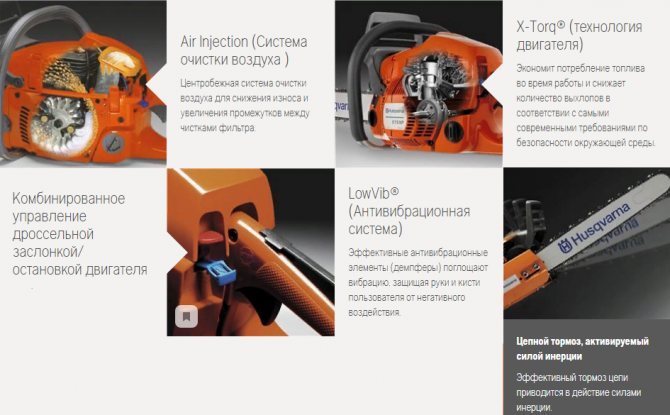

Описание функциональных особенностей модели Хускварна 137:

• присутствует антивибрационная система;
• есть тормоз цепи;
• уровень шума бензопилы 108 дБ;
• топливный бак 410 мл;
• масляный бак 200 мл;
• вес бензопилы без режущего оборудования составляет 4,5 кг;
• размер бензопилы и удобные ручки позволяют брать ее с собой на дерево для спиливания веток и сучьев.

Бензопила Husqvarna 345E – плюсы и минусы модели

Среди достоинств этого инструмента стоит выделить наличие быстросъемного фильтра, эффективный инерционный тормоз, качественный мотор и низкое потребление топлива.

К минусам пилы относится отсутствие пружинного стартера, комбинированного управления заслонкой дросселя и фирменной системы пуска Smart Start. Технические особенности 345-ой модели включают:

• Объем цилиндра двигателя – 45 см3;
• Мощность пилы – 2200 Ватт или 3 л. с.;
• Емкость бачка для горючего – 510 мл;
• Объем бачка для масла – 400 мл.
• Страна-производитель – Швеция;
• Вес в готовом для работы виде – 6,9 кг.

Данная модель предназначена для эксплуатации в лесу с целью валки средних по размерам деревьев, а также для ухода за садом и заготовки бревен перед дальнейшим строительством.

Особенности использования

Особенности использования бензопилы Хускварна:

• внимательно изучите инструкцию по эксплуатации бензопилы;
• включение и выключение, работу на холостом ходу, заправку и прочие технические процедуры выполняйте только по инструкции;
• не устанавливайте стороннее оборудование на бензопилу Хускварна — используйте оригинальные запчасти и составляющие;
• во избежание отдачи от бензопилы не пилите несколько бревен сразу, не поворачивайте пилу боком во время окончания распила;
• движущаяся цепь бензопилы Хускварна не должна контактировать концевой частью направляющей шины с посторонними объектами;
• стойте чуть левее от пилы, а не прямо за режущей частью и корпусом — это уменьшить вероятность отдачи и опасных ситуаций.

Правила безопасного обращения с бензопилой Хускварна:

• во время перевозки или переноски бензопилы Хускварна снимайте со свечи зажигания провод, во избежание контакта и неконтролируемого включения инструмента;
• к работе с бензопилой допускается только владелец либо совершеннолетнее лицо, ознакомленное с правилами безопасной эксплуатации устройства;
• любые действия с бензопилой Хускварна следует выполнять в защитной экипировке, в особенности следует защищать руки — применяйте щиток, входящий в комплект;
• на руки также необходимо надевать специальные перчатки для обращения с цепными пилами;
• на ногах оператора должна быть надета плотная обувь с закрытым носком, защитные щитки;
• лицо оператора также нужно оберегать от воздействия опилок и неконтролируемой отдачи бензопилы — надевайте защитную маску и плотно прилегающую одежду, уши защищайте с помощью звукоподавляющих наушников;
• удерживайте бензопилу Хускварна двумя руками, запрещено удерживать работающую пилу одной рукой;
• вовремя проводите техническое обслуживание, ремонт, осмотр пилы на предмет повреждений и неисправностей, замену изношенных составляющих;
• проверяйте состояние креплений бензопилы Хускварна перед каждой работой, если крепление разболтано — закрепите его и только после начните работу;
• следует аккуратно обращаться не только с устройством, но и с топливом — не курите вблизи пилы или места заправки, смешивания топлива.

Отзывы владельцев

Я владелец подержанной модели 137 с четырехлетним стажем. Плохого не скажу, бензопила во всех отношениях надежная, производительная и универсальная. С запчастями проблем нет, шины и цепи на любые деньги. На бензин зарабатываю у соседей и знакомых свалкой относительно небольших деревьев и распиловкой дров. Машина в работе малозатратная, масла дорогие, но на цепной смазке удается немного экономить. К концу ресурса каждой цепи заправляю однородную по плотности смесь дизельного масла с веретенкой. Женя

Сравнивал на практике работу Штиля 180 и Хускварны модели 137. Несмотря на небольшой остаток ресурса, обе машины заслуживают самой высокой оценки. По-моему мнению, Хускварна более прикладистая, захват удобный и надежный. Двигатель со стабильной тягой летом и зимой, но чувствительный к качеству топлива и точной дозировке моторного масла. С удовольствием купил бы новый аппарат, но эта модель уже не продается. Советуют приобрести следующую модель 236-ю, но боюсь отовариться подделкой, тем более, что в практике моих знакомых такие случаи не редкость. Василий Викторович

Слышал много хорошего о живучести и надежности мотопил модели Хускварна 137, поэтому при покупке ее усовершенствованной версии 137е никаких сомнений не было. Машина порадовала небольшим весом, эффективной работой компенсатора вибрации и системы легкого запуска. Где-то через 20 моточасов наработки открылась течь в районе маслонасоса, техника на гарантии, пришлось везти в сервис. Оказывается, надо было всего на всего подтянуть крепеж. Во всем остальном пила безупречная, за 5 лет эксплуатации ни одного серьезного отказа. Валерий Николаевич

Устройство, инструкция по техническому обслуживанию инструмента

Устройство бензопилы Хускварна 137: простая конструкция бензопилы состоит из блока с двухтактным двигателем, воздухоочистителем, сцеплением, топливным и масляным резервуаром и направляющей шины с режущей цепью. И цепь, и шина — это сменное оборудование, вполне заменяемое аналогами после окончательного износа (допускается установка комплектующих длиной 15 и 13 дюймов).

Топливо и масло, смазочные материалы для husqvarna 137

Двигатель бензопилы Хускварна предназначен для работы на неэтилированном бензине. Лучший выбор для данной модели — это бензин АИ-95 или АИ-92. Отношение количества бензина к количеству масла составляет 40:1, в итоге оператор получает 2,5% смесь. Топливо замешивается отдельно, в специальной чистой емкости для смешивания.

Почему необходимо придерживаться таких правил? Потому что некачественно смешанное топливо с частицами грязи или другим мусором может вызвать ухудшение работы поршневой группы, в целом ускорит износ двигателя.

Масло, рекомендуемое для двигателя бензопилы Хускварна: рекомендация производителя масло для двухтактных двигателей с воздушным охлаждением Partner или оригинальное husqvarna. Для смазывания шины и цепи также используйте целевое масло от husqvarna или Partner.

Масло для двухтактных двигателей PARTNER Масло Husqvarna HP 2-тактное

Продолжительность работы бензопилы Хускварна 137

Средняя продолжительность работы бензопилы Хускварна на одной заправке составляет 30-40 минут, в зависимости от степени нагрузки. После выработки топлива при необходимости продолжения работы следует заглушить двигатель, дать ему остыть и дозаправить инструмент.

Основные причины неисправностей бензопилы Хускварна 137 и способы их устранения

Таблица 1. Причины неисправностей husqvarna 137 и способы их устранения

Плюсы и минусы цепей Oregon

Основной плюс — это стабильное качество. В цепях Oregon практически не встречается заводского брака, такого как:

• слишком жесткая клепка, звенья не складываются и цепь клинит;
• неточное соответствие строгим параметрам по толщине, шагу звена;
• неподходящие сплавы звеньев (жесткие лопаются, мягкие растягиваются), зубьев (мягкие, быстро тупятся).

Такой брак может быть на небольших производствах, но это не про Oregon.

К минусам относится неясность происхождения отдельных групп пильных цепей. Например, потребитель покупает пильную цепь с надписью на коробке Oregon, затем обнаруживает другую честную надпись более мелким шрифтом — Made in China. При этом неизвестно, произведена эта цепь на предприятии Oregon под контролем специалистов, из сплавов и по технологиям фирмы, или некая китайская компания выкупила патент на право выпускать свои изделия под этим брендом.

Как бы то ни было, но цепи для бытовых бензопил под брендом Oregon Made in China имеют ряд недостатков:

• быстро растягиваются;
• зубья быстро тупятся и требуют частой заточки, потому быстро стачиваются до негодного состояния;
• зубья изнашиваются неравномерно.

Последний недостаток критичен, когда требуется заточка на станке. Станок всегда настраивают на заточку по самому маленькому зубу, иначе он останется незаточенным. В итоге все ещё почти целые зубцы стачиваются до размера одного, самого маленького. И всей цепи останется служить совсем недолго. Когда зуб при замере сверху меньше 4 мм, цепь нужно менять.

Но объективно, даже Oregon Made in China стабильнее по качеству, чем цепи от неизвестных производителей.

Регулировка карбюратора

Заводская настройка топливной аппаратуры выводит двигатель на оптимальные по мощности и экономичности рабочие режимы.

Необходимость дополнительной коррекции возникает при переводе инструмента на летние или зимние режимы работы, при уменьшении тяговых характеристик или изменении октанового числа топлива.

• Руководствуясь подсказками инструкции, карбюратор можно отрегулировать самостоятельно. Для этого после прогрева двигателя необходимо завернуть винт качества до упора и отвернуть его на 4,5 оборота.
• Если при работающем двигателе цепь движется, необходимо воспользоваться услугами специалистов сервисного центра.
• Если при отрегулированной топливной аппаратуре двигатель не заводится или заводится и глохнет, следует убедиться в наличии бензина в расходном бачке, исправности свечи зажигания, чистоте фильтра воздухозаборника.
• Двигатель глохнет при нагрузке — причиной может быть обеднение смеси вследствие засорения главного жиклера.

Тяговые характеристики и стабильность рабочих режимов двигателя в большой степени зависимы от качества топлива и моторного масла. Старый или длительно хранившийся в пластмассовой канистре бензин может спровоцировать ряд характерных отказов и неисправностей.
