Один из самых востребованных, особенно в быту, режимов работы мультиметра – это «прозвонка». Именно с помощью этой функции можно найти, обрыв в электрической цепи или замыкание, а это, зачастую, позволяет быстро диагностировать и устранить неисправность.

Проверить целостность цепи можно было и раньше, используя режим замера сопротивления — омметра. Главное же отличие прозвонки в том, что при замерах, если электрическая связь есть между тестируемыми участками то, дополнительно к показаниям на экране, раздаётся звуковой сигнал — зуммер, от сюда и возник термин прозвонка или прозвон.

Этот звуковой сигнал значительно ускоряет процесс проверки, вам не приходится отвлекаться, смотреть на экран, да и не всегда это удобно, а услышав зуммер (либо не услышав) вы уже знаете результат. Особенно это полезно при массовых замерах, например, при поиске в пучке проводов одного определенного.

Как пользоваться мультиметром в автомобиле: подробная инструкция

У некоторых бюджетных электронных тестеров нет отдельного режима прозвонки со звуковым оповещением, но при этом проверить целостность цепи можно и ими, только это не так удобно.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Как прозвонить провода своими руками После чего измерять по обычной схеме, описанной выше, и смотреть за изменением показаний на экране если изменения есть цепь цела. Спрашивайте, я на связи!

Прозвонка мультиметром провода

1. Устанавливаем щупы в разъемы мультиметра:

2. Переводим колесо управления в режим прозвонки , который промаркирован соответствующим образом (значок диода и зуммера) На экране, при этом, должна высветится единица.

3. Проверяем правильность работы мультиметра , соединяя контакты щупов, закоротив их.

Если прибор работает правильно, вы услышите звук зуммера, а на экране высветится значение близкое к нулю.

4. Прозваниваем провод . Прикладывая щупы мультиметра к его жилам с двух сторон, как показано на изображении ниже. Если проводник целый, то вы сразу же услышите звуковой сигнал зуммера, а показания на экране будут близкие к «0», например 0,001.

Если же жила провода повреждена и один из её концов не имеет электрической связи со вторым, то показания мультиметра не изменятся, будет высвечиваться «1» и звукового сигнала не будет.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Как видите, всё довольно просто, и вы, если у вас есть под рукой мультиметр, можете сами попробывать прозвонить, что-нибудь. Только я еще раз напомню – не прозванивайте под напряжением, даже под небольшим.

Один из наглядных, часто встречающихся в быту, примеров проверки мультиметром проводки описан в следующей нашей статье — КАК ПРОЗВОНИТЬ РОЗЕТКУ. Это подробная, пошаговая инструкция диагностики неработающей розетки, обязательно изучите её, чтобы понять, как прозванивать электропроводку.

Распространенные неисправности электрооборудования машины

К автоэлектрике относятся различные системы, детали, устройства и элементы транспортного средства – система зажигания, аккумулятор и генератор, цепи бортового компьютера, предохранители, датчики, блоки реле, различные электронные датчики, автосвет, а также автоэлектроника – климатическая система, аудиосистема, автоматика и системы безопасности. Необходимо учитывать особенности автомобильной электропроводки для того, чтобы оперативно найти и устранить неисправность в бортовой сети.

К часто встречающимся проблемам с электрооборудованием относятся:

Выход из строя аккумулятора. Это может быть следствием недостаточной плотности электролита, повреждений корпуса с протечкой электролита, разрушения пластин, значительного окисления клемм аккумулятора.
Поломки генератора – обрывы обмоток, проблемы с реле напряжения, выход из строя диодного моста, износ щеток, подшипника.
Проблемы с системой зажигания. Речь идёт о неисправностях свечей, катушки зажигания, об обрыве цепи или окислении контактной группы.
Деформации электропроводки – окисление в местах соединения (вводах, контактах, клеммах), обрывы, разрушение изоляции проводов, короткое замыкание проводки, нарушение целостности скруток.
Выход из строя компонентов электроники. Имеются в виду неисправности различных электротехнических приборов в цепях, устройствах и электрооборудовании авто (проводники, диоды, предохранители, конденсаторы).

Знакомство с устройством

Для начала предлагаю поговорить про сами мультиметры как электронные устройства. Далее будет представлена подробная инструкция для начинающих или, как это принято говорить, для чайников.

Посмотрим на переднюю панель устройства для измерений показателей в машине и дома. Обычно на лицевой части указано несколько значений. А именно:

OFF. Здесь все понятно. Прибор находится в выключенном состоянии;
ACV. Такое обозначение указывает на переменное напряжение;
Значок Ω означает тут сопротивление;
DCA является постоянным током;
Завершает все DCV или постоянное напряжение;
3 разъема с соответствующими указателями;
Непосредственно сам циферблат или электронное табло.

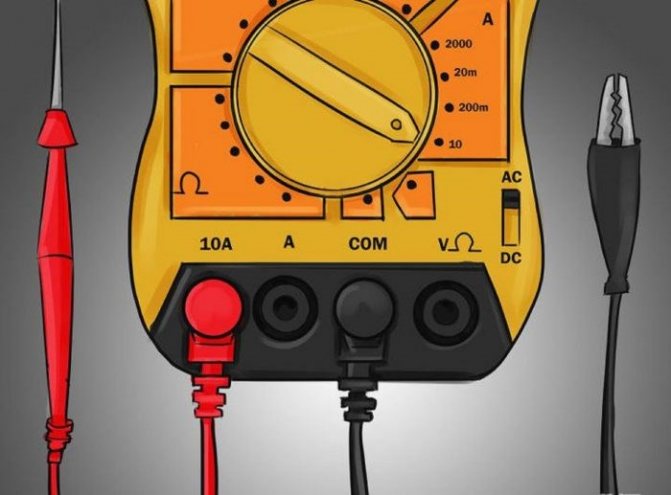

Что касается 3 разъемов. Через них подключаются щупы. Набор с клещами идет в комплекте к МТМ, потому тут все должно быть понятно.

Есть одно замечание относительно того, как и когда подключать те или иные щупы к тестеру. Есть черный провод, который неизменно всегда идет в гнездо, которое обозначено символами COM.

А вот с красным ситуация более сложная. Все зависит от того, какие именно измерения своим цифровым мультиметром вы собираетесь проводить. Когда делаются замеры напряжения в электросети, сопротивления или силы тока номиналом до 200 мА, тогда вам нужен только выход VmA. Если же величина превышает 200 мА, тогда подключайтесь красным щупом к 10 ADC.

Думаю, с этим разобрались. Если сделать все наоборот, долго пользоваться тестером вам не удастся. Причиной тому станет сгоревший предохранитель. Как и в случае с предохранителем прикуривателя в авто, здесь также применяются плавкие элементы.

Аналоговые МТМ

Большинство автомобилистов и электриков отдают предпочтение цифровым мультиметрам. Это современные устройства с широкими функциональными возможностями.

Но на рынке также присутствуют устаревшие приборы. Их называют аналоговыми или стрелочными. Кому как удобнее. Но вот их характеристики и эффективность значительно уступают цифровым решениям. Пользоваться стрелочным тестером не лучший вариант, поскольку у шкалы больше погрешность.

Да и в целом пользоваться подобными аппаратами не особо удобно. Лучше сразу переходить на цифровые приборы хорошего качества.

Хотя не буду скрывать, что некоторые продолжают пользоваться цифровыми тестерами. Вероятно, они у них давно в наборе инструментов , либо просто автомобилист не хочет тратить деньги на цифровой аппарат, поскольку его полностью устраивает его стрелочный мультиметр.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Неисправность и обрыв проводки автомобиля. Диагностика своими руками — Авто Гуру Подобным образом с помощью прозвонки мультиметром фиксируется короткое замыкание проводников, которые в рабочем состоянии не должны иметь между собой контакта. Спрашивайте, я на связи!

Круиз-контроль в авто: принцип работы, как установить своими руками

Переключатель ставится в любое положение в зоне ;
Выбирается подходящий диапазон измерений;
Перед операцией отключается питание в сети обязательно;
Иначе тестер не покажет правильное значение;
Если видите цифру 1 на табло, либо значения Over и Ol, тогда следует выставить более высокий диапазон;
В противном случае произойдет перегрузка;
При появлении 0 тестер переводится в меньший диапазон.

Соблюдение этих простых правил и последовательности в ваших действиях позволит быстро и без особых проблем сделать все необходимые процедуры по измерению сопротивлений.

Хорошая функция мультиметра, которая часто выручает при ремонте домашней бытовой техники. Я, к примеру, недавно починил жене утюг. И тестер оказался крайне полезным в этой работе.

Прозвонка

Я вам ничего не говорил о задней панели мультиметра. Хотя там находится еще несколько функций. Они в основном предназначены для радиотехников, которые профессионально занимаются своей работой. Для задач в домашних условиях или при ремонте авто они не понадобятся.

Инструкция по использованию

Теперь немного подробнее расскажу вам о том, как своими руками воспользоваться мультиметром цифрового типа, чтобы сделать разные замеры параметров.

Чтобы все было более понятно, про каждую процедуру поведаю отдельно. Если вам есть чем дополнить эту инструкцию, обязательно пишите в комментариях.

Напряжение

Измерить напряжение самостоятельно не сложно. Но подробная инструкция на такой случай точно не помешает.

Переведите переключатель в соответствующее положение;
В сети, где имеется переменное напряжение, стрелка должна располагаться в зоне ACV;
Щупы МТМ идут в гнезда СОМ и VΩmA;
Теперь выставляйте подходящий примерный диапазон;
Если сомневаетесь, переводите в максимальное значение;
Когда на табло появится цифра, можно отрегулировать положение;
Если это сеть с постоянным напряжением, МТМ применяется так же;
Но во втором случае переключатель лучше поставить в положение 20 В;
Щупы к цепям следует подключать строго параллельно.

Вы наглядно можете видеть, что ничего сложного в этой процедуре нет. А потому вы с легкостью своими руками сможете измерять напряжение, которое сейчас наблюдается в электросети. Как переменное, так и постоянное.

Тут главное не касаться голыми руками к щупу, поскольку он будет находиться под воздействием тока.

Сила тока

Для определения параметров тока первым шагом является ответ на вопрос о том, какой именно ток идет по проводке. Он бывает переменным и постоянным.

Далее вы смотрите по оборудованию или прибору, какое ориентировочное значение тут может быть. Измеряется показатель в Амперах, то есть обозначается буквой А.

В зависимости от параметров примерного напряжения, красный щуп идет в соответствующее гнездо Ω;
Сначала щуп лучше поставить туда, где токовое значение выше;
Если на табло увидите меньшее значение, можно переключиться;
При необходимости уменьшите диапазон измерения;
Когда МТМ используется в роли амперметра, подключение к цепи происходит последовательно.

И тут, как видите, можно легко справиться самостоятельно. Задача по замерам силы тока выполнена. Потому переходим к следующему пункту.

Общие сведения

Чтобы найти разрыв проводов ,совсем не нужно быть профессиональным электриком. Достаточно иметь измерительное устройство — мультиметр. Мультиметр — это многофункциональный измерительный прибор с собственным источником напряжения. Аппарат умеет измерять напряжение в цепи, величину силы тока и значение сопротивления. Многие мультиметры применяют для проверки целостности соединения в цепи.

Если соединение найдено, то при наличии встроенного динамика прибор издает звуковой сигнал. Отсюда и произошел термин «звонить». Прибор звонит, если есть соединение. А также мультиметр может указывать, что связи между элементами нет, и помогает определить короткое замыкание. С помощью тестера проверяются всевозможные радиодетали: резисторы, транзисторы, диоды, реле, конденсаторы и так далее.

Прозвонка проводника базируется на законе Ома для участка электрической цепи. Закон Ома утверждает, что сопротивление элемента равняется отношению поданного напряжения к величине силы тока на участке электросети. Сопротивление измеряется в Омах. Сопротивление в один Ом говорит о том, что через проводник протекает ток равный одному Амперу при заданном напряжении в один Вольт. На основании высчитанных данных о сопротивлении и делаются выводы о результатах прозвонки.

То есть на мультиметре выставляется некоторое напряжение, а по шкале прибора определяется величина тока и высчитывается сопротивление. Другими словами, мультиметр является источником напряжения и амперметром для измерения силы полученного тока.

Требования безопасности

При любых проверках электрических сетей, находящихся под напряжением, необходимо выполнять требования техники безопасности. Нельзя работать без защитной изолированной обуви, а также лучше надевать резиновые перчатки. При проверках целостности и сопротивления изоляции электрических цепей нужно обязательно обесточивать сеть путем отключения автоматов, поэтому следует проводить все проверки в светлое время суток, так как при аварийном освещении и при свете фонарей можно работать только при возникновении чрезвычайной ситуации.
