Как выполняется ремонт шуруповерта без помощи специалиста

Шуруповерт — это универсальный инструмент, способный сверлить, резать, чистить, шлифовать и выполнять другие задачи, что зависит от установленной в патроне насадки. Как и все инструменты, рассматриваемый прибор (независимо от его качества) ломается. В этом случае поможет только ремонт шуруповёрта или покупка нового прибора. Отремонтировать его самостоятельно — просто, с чем может справиться даже новичок. Если возникают затруднения, то инструкция на сайте всегда поможет быстро устранить поломку.

Из чего состоит шуруповерт или конструкция инструмента

При работе шуруповертом (в народе его называют «шуриком») возникают неисправности, которые можно разделить на ремонтируемые и неремонтируемые (требующие замены). К неремонтируемым поломкам, когда деталь нельзя отремонтировать, относится выход из строя двигателя, кнопки, редуктора, патрона и т.п., когда их невозможно отремонтировать, но при этом можно заменить. Прежде чем проводить ремонт шуруповерта своими руками, с чем справится любой владелец инструмента, нужно разобраться с его конструктивными особенностями.

К основным составным деталям любого аккумуляторного шуруповёрта относятся:

1. Электродвигатель — приводится в действие за счет автономного аккумулятора (9В, 12В, 15В и 24В). Сетевые приборы работают от сети 220В, поэтому они имеют большой запас мощности, и стоят в 2 раза дешевле портативных моделей
2. Редуктор — устройство, преобразующее большие обороты вала двигателя в более низкую скорость. Состоит из набора шестеренок (обычно из пластика, но встречаются модели из стали)
3. Кнопка пуска — деталь, отвечающая за подачу напряжения на вал двигателя, и приводит в движение якорь
4. Аккумулятор или сетевой провод. В портативных приборах применяются аккумуляторы двух типов — никель-кадмиевые и литий ионные. Если прибор сетевой, то его вес значительно меньше, но при этом для его применения, необходимо подключить вилку в розетку
5. Регулятор усилия — устройство, отвечающее за величину усилия, прилагаемого к шурупам, проделываемым отверстиям или полируемым поверхностям
6. Патроны — механизм, в котором закрепляются насадки для выполнения соответствующих действий. На шуруповертах обычно применяются быстрозажимные (бесключевые) патроны
7. Реверс — еще одна полезная опция, позволяющая менять направление вращения патрона. Это удобно при установке и снятии насадок в патрон прибора
8. Корпус — изготавливается из ударопрочного пластика, что делается не только с целью удешевления прибора, но и для повышения безопасности при работе инструментом

Это интересно! Каждый узел имеет соответствующее назначение, однако на выход из строя этих деталей влияет не только частота пользования инструментом, но еще и правильность применения прибора. К примеру, шуруповерт нельзя применять для сверления бетона, так как он не имеет ударную функцию. Если сверлить прибором отверстия в стене, то долго такой прибор не прослужит.

Разборка шуруповёрта

Чаще всего, чтобы найти неисправность и отремонтировать устройство, потребуется его разобрать. Так как все устройства внешне похожи, напоминая собой форму пистолета, их разборку можно представить в виде рекомендаций, данных по ремонту шуруповёрта Интерскол:

1. В первую очередь отсоединяется блок аккумуляторной батареи. Для этого потребуется надавить на защёлку и отстегнуть модуль.
2. По периметру устройства выкручиваются все винты с использованием крестовой отвёртки.
3. После откручивания шурупов две половинки корпуса разъединяются, при этом придерживаются детали конструкции, установленные в пазы.
4. Аккуратно отсоединяются переключатель скоростей, кнопка пуск и механизм реверса.
5. Из снятой половины извлекается редуктор. Чтобы его снять, понадобится провернуть редуктор в посадочном месте.

Сборка происходит в обратном порядке. При этом необходимо следить, чтобы все снятые элементы и провода располагались в специально выполненных для них углублениях.

Чтобы провести смазку механических частей или восстановить редуктор, часто последний приходится разбирать. Для этого вначале снимается защитная пластина, после чего по кругу выкручиваются шурупы, и снимается верхняя крышка. В качестве смазки используют вязкие материалы, например, Литол

Важно отметить, что серьёзный ремонт редуктора шуруповёрта своими руками провести практически невозможно, так как отдельно шестерёнки производителями не выпускаются. Поэтому при его повреждении придётся совершить замену всего блока

Следующим элементом, который приходится разбирать, является патрон. Он представляет собой быстрозажимную конструкцию, которая закрепляется c помощью резьбового соединения, винтом, или конусом Морзе. При первом способе потребуется с помощью шестигранного ключа открутить крепление, а затем, установив ключ в патрон, плотно его зажать. Патрон откручивается вращением ключа.

При втором виде соединения с помощью отвёртки против часовой стрелки выкручивается винт, находящийся в середине губок патрона. Далее, установив и зажав в губках ключ г-образной формы, резким движением ключ необходимо повернуть против часовой стрелки. Извлечение крепления с применением конуса Морзе происходит аккуратными ударами в торец патрона.

Читать также: Дверной звонок evology инструкция

Назначение всех деталей и узлов инструмента — как они называются

Если поломался шуруповерт, то перед тем, как его ремонтировать, нужно разобраться, какая конкретно деталь вышла из строя. Чтобы узнать неисправность самостоятельно, надо разобраться с назначением каждого узла и его конструктивными параметрами.

1. Кнопка пуска — именно с нее начинается работа инструмента. Данный механизм выполняет две опции — включает цепь питания, то есть подает напряжение на электромотор, а также регулирует количество оборотов вращения двигателя. Чем сильнее нажатие кнопки, тем с большей скоростью будет вращаться патрон. В качестве регулятора оборотов применяется электронный ШИМ генератор, который установлен на плате. При нажатии на кнопку происходит перемещение контакта по плате. В качестве контакта применяется полевой транзистор, который и играет роль регулятора скорости вращения



2. Электромотор — в портативных инструментах используются однофазные электродвигатели постоянного тока коллекторного типа. К достоинствам этих агрегатов относится высокая надежность и простота обслуживания. Электродвигатель состоит из магнитов (играют роль статора), якоря и щеток. Применение магнитов значительно удешевляет стоимость агрегата



3. Реверс — эта опция реализуется за счет смены полярности на клеммах. Для того чтобы пользователь не выполнял смену полярности вручную, в конструкции инструмента применяются перекидные контакты в виде переключателя. Этот переключатель расположен возле кнопки «Пуск»



4. Редуктор — это набор шестерней, за счет которых происходит увеличение момента вращения патрона или понижение скорости. В «шуриках» применяют два типа редукторов — планетарные и классические. Классические подобны тем, которые устанавливаются на дрелях, только в шуруповертах они встречаются очень редко. Более популярны планетарные редукторы, состоящие из кольцевой (промежуточная) и солнечной шестеренки, а также сателлитов. В действие от вала двигателя приводится солнечная шестерня. От ее вращения в движение приводятся сателлиты, передающие вращающий момент к кольцевой шестеренке. В зависимости от количества скоростей, планетарные редуктора могут быть двухступенчатыми или трехступенчатыми. Чем больше скоростей, тем дороже будет стоить инструмент



5. Регулятор усилия — обычно применяется 16 позиций усилий, но есть и такие модели, которые имеют большее количество. От величины усилия зависит возможность завинчивания шурупа в дерево. Если нужно завинтить шуруп в гипсокартон или другие мягкие материалы, то большое усилие для этого не потребуется, поэтому регулятор можно установить в положение от 1 до 7



6. Патрон — механизм имеет простой принцип работы. Состоит приспособление из трех кулачков, которые надежно фиксируют устанавливаемые насадки. Достоинство быстрозажимных устройств — высокая скорость смены насадок
7. Корпус — пластиковая ударопрочная конструкция, внутри которой расположены все составные детали. Чтобы отремонтировать прибор, надо разобрать корпус. Для этого производители выпускают корпуса из двух частей, соединяемых при помощи винтов
8. Аккумулятор — производители выпускают два типа портативных аккумуляторов с наполнением из никель-кадмия и литий-иона (как на мобильных телефонах). Литий-ионные являются долговечными и более надежными, однако они стоят в 3-4 раза дороже, чем инструменты с никель-кадмиевыми батареями. Обычно с шуруповертом комплектуется две никель-кадмиевые батареи, что связано с небольшим их сроком службы

Это интересно! Если встречаются аккумуляторы, которые имеют цельную конструкцию корпуса, то это означает, что они не предназначены для самостоятельного ремонта.

Если сломался шуруповерт, то отремонтировать его дома не трудно, если только отыскать поломку. К частым проблемам неисправностей шуруповертов относят выход из строя аккумуляторов, замена которых может вызвать некоторые трудности. Рассмотрим механические и электрические неисправности, а также особенности их устранения своими силами.

Принцип работы и основные узлы

Перед тем как начинать разборку шуруповерта (к примеру, Bosch), необходимо разобраться в принципе его работы, а также узнать из каких частей он состоит. Аппарат отличается от других электрических инструментов использованием специального механизма, который останавливает ход вращения. Этот процесс происходит, когда агрегат достигает максимального сопротивления.

Назначение всех деталей и узлов инструмента — как они называются

Шуруповерты (например, Elitech) делят на несколько разновидностей — по способу работы:

• от сети;
• от аккумуляторной батареи.

Независимо от типа, у них одинаковый принцип действия в плане передачи вращательного момента.

Шуруповерт состоит из нескольких основных частей:

• Электрический двигатель.
• Кнопка для запуска устройства.
• Регулятор оборотов, имеющий реверсивный режим.
• Зажимной патрон.
• Электронный блок управления.
• Редуктор.

Электродвигатель вращает шпиндель через специальный редуктор. Крутящий момент регулируется с помощью муфты, на шпинделе расположен патрон. В него ставят различные «биты». Шуруповерт (например, Метабо) управляется благодаря электронной схемы.

Реверсивный режим работает из-за смены полярности питания. В качестве движка используется оборудование непрерывного тока. Он предназначен для соединения с сетью переменного тока. Обмотка возбуждения соединяется с якорной обмоткой последовательно, и разделяется на несколько частей: до якоря и после него.

Чтобы производить регулировку оборотов, используют импульсную схему, которая собирается на основе микросхемы с широтно-импульсной модуляцией (ШИМ).

Муфта шуруповерта (к примеру, Бош) — это обычная трещотка. Если нагрузка становится слишком большой, то регулятор начинает функционировать. Пружина ослабляется, и выпускает кольцевую шестеренку, она сходит с шариков. Начинается холостой ход оборудования.

Информация пригодится, если возник вопрос о том, как отремонтировать шуруповерт. Особенно если требуется разобрать его и собрать полностью.

Как правильно разобрать шуруповерт — инструкция для новичков

Перед тем, как ремонтировать рассматриваемый прибор, его нужно правильно и аккуратно разобрать. Новички не всегда справляются с этой задачей, поэтому будет интересно узнать, как же правильно выполняется разборка. Инструкция по разборке шуруповерта имеет следующий вид:

1. Разборку нужно проводить на столе, чтобы не растерять составные детали. Изначально нужно выкрутить все винты, которыми крепится корпус устройства
2. Раскрыть корпус осторожно, чтобы не повредить его. Чтобы исключить повреждение пластиковой конструкции корпуса, можно воспользоваться пластиковой лопаткой
3. Если после вывинчивания крепежных деталей корпус не разбирается, нужно внимательно осмотреть его внутреннюю конструкцию. В конструкции могут находиться скобы, которые нужно извлечь
4. После разборки нужно располагать детали в порядке их снятия, чтобы не попутать и собрать прибор обратно

Если внутри имеются признаки окислов, то это означает, что в прибор попадала вода. Высока вероятность того, что причиной неработоспособности устройства является высокая влажность, которая повлекла за собой выход из строя деталей шуруповерта. После разборки инструмента, можно переходить к его ремонту. Видео описание процесса разборки ниже.

Восстановление патрона

Деталь в зависимости от марки имеет различное крепление к валу. Способов немного:

1. Конусом Морзе.
2. Наличие резьбы.
3. Резьба и винт для фиксации.

На нижней части корпуса электроприбора есть полезная информация. Инструкция должна быть под рукой. Как разобрать резьбовой патрон:

• Разжать зажимы.
• Извлечь винт, выкрутив по часовой стрелке.
• Шестигранник фиксируется в патрон и прижимается (следует запустить или ударить по агрегату). Так проще выкрутить деталь.

Для разбора патрона стоит убрать заглушки, в зависимости от материала (пластик это или металл) выбирается инструмент. Проблем с этой составляющей много:

• Болты фиксируются неровно.
• Зазор между битой и кулачком.
• Кулачки неправильно выходят.

Поломки в механической части — как устранить

Неисправности в механической части инструмента обнаружить легче, чем в электрической составляющей. Это связано с тем, что любые механические дефекты слышны. К основным признакам механических неисправностей рассматриваемых устройств относятся:

1. Возникновение посторонних звуков
2. Вибрация и бой зажимного патрона
3. Слышна работа двигателя инструмента, однако патрон не вращается

Чтобы починить прибор, и устранить механические неисправности, понадобится, прежде всего, разобрать корпус. Зная устройство шуруповерта, не будет трудно устранить возникшие поломки в механической части. Если возникают посторонние звуки, что говорит о причине износа втулок и подшипников якоря мотора, то эти элементы нужно заменить. При износе подшипника и втулок нужна их замена, но для начала эти детали надо купить. При покупке могут возникнуть трудности, так как найти запчасти на устаревшие модели инструментов практически невозможно.

Это интересно! Перед тем, как ставить новый подшипник, следует его хорошо обработать смазочными веществами, например, Литол-24 или Солидол, а еще лучше специальными смазками.

Кроме выхода из строя подшипника, на шуруповерте может поломаться редуктор. К ряду неисправностей данного устройства относятся:

1. Вал редуктора искривляется от воздействия больших нагрузок
2. Рабочие поверхности шестерней изнашиваются
3. Изломывается штифт, на котором крепятся сателлиты
4. Изнашивается подшипник или опорная втулка редуктора

Чаще всего из строя выходит именно редуктор, а точнее, его составные детали — зубчатые колеса. Причинами выхода из строя редуктора являются:

1. Неправильная эксплуатация инструмента
2. Сильные нагрузки, на которые не рассчитан прибор
3. Отсутствие смазки
4. Материал, из которого изготовлены устройства

Если шуруповерт «старой закалки», то есть его редуктор состоит из стальных шестеренок (вместо пластиковых), то целесообразно его отремонтировать, чем покупать новый. Для этого прибор нужно разобрать, произвести его осмотр и отыскать причину неисправности. При ремонте редуктора требуется очистить механизм и детали от устаревшей смазки, и нанести новые смазочные вещества. Если имеются поврежденные шестеренки, то их нужно заменить. Не спешите утилизировать неисправные зубчатые колеса, так как понадобится купить точно такие детали (возьмите их в качестве шаблона).

Это интересно! Если на инструменте установлены пластиковые шестерни, то менять их на стальные не рекомендуется. Причина заключается в том, что пластиковые шестерни под воздействием больших нагрузок ломаются, что уберегает двигатель от сгорания. Если на устройстве с завода установлены металлические шестеренки, то это говорит о том, что двигатель имеет большой запас мощности.

Чтобы при самостоятельном ремонте механической части шуруповертов не возникало лишних вопросов, ниже есть таблица, в которой указаны основные признаки механических неисправностей, а также способы их устранения.

Признаки неисправности инструмента	Способы устранения неисправности
Возникновение посторонних звуков и гула	Если при работе инструментом начинают появляться посторонние звуки, то это говорит об износе подшипников. Для устранения поломки нужно проверить целостность подшипника якоря мотора и редуктора. Если подшипники исправны, надо также проверить целостность втулок, так как они также изнашиваются. Чаще всего изнашивается опорная втулка вала подшипника
Вибрация	Искривление редукционного вала, что способствует возникновению сильного биения и вибраций. Для решения проблемы нужно разобрать корпус, оценить поломку и принять соответствующее решение о замене детали
Возникает бой зажимного патрона	Если обнаруживается биение патрона, то нужно проверить качество его фиксации. Крепится деталь болтом, который находится внутри детали (чтобы увидеть болт, следует развести губки). Для завинчивания патрона, болт надо вращать не в правую, а левую сторону, так как он имеет обратную резьбу
Заклинивание	Если заклинил инструмент, о чем говорит работа мотора, но при этом патрон не вращается, то нужно разбирать корпус и проверять целостность редуктора. Заклинивание инструмента говорит о смещении сателлитов, нарушении целостности зубчатых колес или нарушение целостности подшипника. Чтобы устранить поломку, нужно разобрать шуруповерт и найти причину заклинивания
Трещит и прокручивается на положении переключателя	Неисправность редуктора. Для устранения нужно разобрать инструмент, и осмотреть целостность механизма

Как отремонтировать

Найдя причину неисправности, необходимо точно знать, как решить проблему. Следующей информации будет достаточно, чтобы понять, как отремонтировать шуруповерт своими руками.

Зарядный блок

Зарядный блок ломается из-за постоянного перекоса провода. Происходит обрыв. Требуется спаять провода и восстановить изоляцию.

Аккумулятор

Обычно на шуруповертах используют никель-кадмиевые аккумуляторы, которые необходимо заряжать только после полной разрядки. Их нельзя подзаряжать, поскольку срок службы сокращается.

Решение проблемы (работает не всегда): полностью разрядить, зарядить желательно низким током. Такую операцию нужно проводить примерно 5 раз, чтобы избавиться от так называемого эффекта памяти (о неправильном заряде).

Проблемы с кнопкой

Очень часто контакты на этом узле окисляются и их нужно чистить.

Процесс разборки:

1. Снять красный нажимной механизм вращательным движением.
2. Демонтировать крышку, вытолкнув защёлки небольшим ножом.
3. Используя паяльник, отсоединить два металлических элемента сбоку.
4. Снять крышку.
5. Придерживая пружину, вынуть механизм из корпуса.

Потертые или окисленные узлы необходимо протереть ватой, смоченной в спирте. Если грязь не удается убрать, нужно потереть ее ножом.

Электродвигатель

Это самая дорогая часть инструмента. Обычно проблемы начинаются из-за стирания щёток. Их отремонтировать невозможно, потому следует произвести замену. Якорь меняют, если обнаружен обрыв в обмотке.

Замена щёток

Чтобы добраться до узла, придётся разбирать двигатель, оттянув «усики», располагающиеся на торцевой части.

Далее придерживаться следующей схемы:

• Ударом молотка стукнуть по валу, чтобы выбить ротор из корпуса.
• Теперь легко снимется крышка.
• Далее нужно вынуть оставшиеся части.

Если коллекторы чёрного цвета, значит, они загрязнены остатками от щёток. Это вызывает потерю мощности и искрение. Коллектор нужно протереть ватой, смоченной в спирте, и прочистить канавки небольшой иголкой.

Сами щётки восстановить не получится, потому нужно приобрести новые и установить их.

Редуктор

Если в редукторе слышны посторонние звуки, то тому виной шестерёнки механизма. Необходимо разобрать редуктор и на тех местах, где износились зубья, поставить маленький болтик, который сточен до нужных размеров. Места, куда нужно ставить болт нужно аккуратно накернить.

В намеченных частях нужно просверлить отверстия, чтобы поместить туда болтики. Как только они будут на месте, в редуктор нужно поместить побольше смазки.

Быстрозажимной патрон

Разборка быстрозажимного патрона:

• Подложив кусок древесины, стукнуть молотком по выступающей части в центре.
• В кулачки поместить болт и ударить по нему молотком.
• Внутреннюю часть устройства извлечь из корпуса.

Теперь можно увидеть гайку с двумя половинками. В большинстве случаев именно она является причиной всех проблем. Скорее всего там износилась резьба. Если аналогичного узла нет в наличии, придётся покупать весь патрон. Он стоит в пределах 300 рублей (по данным на 2021 год).

Поломки в электрической части — как выявить и устранить

У дрели и шуруповерта есть много общего, но различие заключается в крутящем моменте. Если дрель предназначена для сверления отверстий в разных материалах, то главное назначение шуруповерта — это завинчивание саморезов. При наличии регулятора скорости, этот инструмент может применяться для сверления и полировки поверхностей. Его также можно использовать для перемешивания растворов (только при условии небольших объемов). Не редкими являются случаи неисправности электрической части, которые проявляются следующими факторами:

1. При нажатии кнопки пуск, инструмент не подает признаков жизни
2. При переключении реверса — эта опция не работает
3. Не регулируются обороты

Чтобы разобраться с такими поломками, нужно для начала узнать, какие причины способствуют возникновению таких неисправностей.

Последовательность

Ремонт выполняется строго по инструкции, любые отклонения приводят к новой поломке:

• Патрон следует разобрать.
• Демонтируется конусная гайка (она двуполая).
• Следует снять зажимные кулачки, выкрутив их.
• Просмотреть резьбу на крепежах. При поломке детали меняют.
• Патрон собирается. Нужно запоминать последовательность раскручивания, чтобы при восстановлении не ошибиться.

Когда резьба на кулачке или гайке разрушается, то приобрести деталь сложно. Единственный выход — снять с другого инструмента. Часто когда патрон ломается, его полностью меняют. У шуруповерта «Вихрь» процедура разбора идентична. Выбирая новую деталь, старая должна быть в наличии для примера.

Если шуруповерт не хочет включаться — проверка зарядного блока

Не имеет значения, какой марки шуруповерт выходит из строя — Bosch, Makita, Интерскол, Metabo, Зубр, DeWalt и другие. Если инструмент не запускается, то прежде надо проверить наличие заряда батареи, и ее исправность. Для этого поставьте на зарядку АКБ (на 1-2 часа), а затем установите батарею обратно, и проверьте ее работоспособность. Если признаки жизни отсутствуют, тогда нужно вооружиться измерительным прибором под названием мультиметр или тестер, с помощью которого будет выполнена диагностика.

Это интересно! Если берете в руки мультиметр, то наверняка знаете, как ним пользоваться. Если нет, тогда следует ознакомиться с инструкцией.

При помощи мультиметра будем выяснять, что же является причиной поломки — аккумулятор или зарядное устройство. Для начала выясним исправность зарядного устройства. Для этого делаем следующие действия:

1. Устанавливаем мультиметр в режим измерения постоянного напряжения на номинал 20В. Если батарея на инструменте имеет номинал 24В, тогда на приборе нужно установить номинал 200В
2. Вставить вилку зарядного устройства в розетку
3. Измерить выходное напряжение на клеммах зарядного блока

Его показания должны быть на 2В больше, чем номинал проверяемой батареи, например, для аккумулятора на 12В, показания зарядного прибора должны соответствовать значению 13,5-14В. Если номинал ниже или вовсе показания отсутствуют, значит, неисправен зарядный блок. Его можно отремонтировать, если имеются познания в электротехнике. Если починить зарядное не получается, то нужно купить новый блок аналогичной марки.

Замена электрического двигателя шуруповёрта

Естественно, заниматься перемоткой частично подгоревшего двигателя никто не будет. А это означает, что для восстановления полной работоспособности инструмента необходимо просто напросто установить новый двигатель.

Приобрести его можно в специализированных центрах и на базарах. Часто в качестве замены подойдёт двигатель от другого производителя. Главное, чтобы совпадали электрические характеристики и габариты.

Для замены двигателя на новый необходимо выполнить следующие действия:

• отпаиваем питающие провода;
• снимаем защёлку на редуктор;
• переставляем защёлку на новый двигатель;
• выполняем монтаж в корпус.

Как видно, процесс замены двигателя осуществляется предельно быстро. Однако существуют некоторые технические детали, о которых новички попросту могут не знать.

Неисправность АКБ шуруповерта и ее правильный ремонт

Если зарядный блок исправен, тогда неисправность скрывается в самом аккумуляторе. Однако не спешите разбирать батарею, так как для начала требуется убедиться, что причина неработоспособности инструмента именно в ней. Как ее проверить на работоспособность? Для этого есть два способа:

1. Подключить к клеммам батареи тестер, и измерить выходное напряжение. При реализации данного способа нужно изначально зарядить батарею, поставив ее заряжаться на 2-4 часа. Если показания на мультиметре будут ниже номинала устройства, то причина неработоспособности шуруповерта скрывается в поломке АКБ
2. Поставить в шуруповерт вторую батарею, и убедиться, что от нее инструмент запускается (обычно в комплекте шуруповерты имеют две никель-кадмиевые батареи)

Это интересно! По показаниям мультиметра можно предположить, что из строя вышла одна или несколько аккумуляторных банок.

Производители не рекомендуют заниматься самостоятельным ремонтом аккумуляторов, и тем более разбирать эти устройства. Именно поэтому, если занимаетесь разборкой устройства, то все действия являются небезопасными. Отзывы и практика доказывают, что отремонтировать аккумулятор шуруповерта не только можно, но еще и сделать это очень просто. Процесс ремонта шуруповертов своими руками выглядит следующим образом:

1. Разбираем батарею. Многие производители изготавливают АКБ из двух пластиковых оснований, которые соединяются шурупами. Однако некоторые производители делают устройства цельными или неразборными. Видео по разборке батареи шуруповерта ниже

1. После снятия верхней крышки увидим соответствующее количество бочонков (банок). Их количество зависит от номинала напряжения аккумулятора. Каждый бочонок выдает 1 Вольт напряжения. Для получения номинала 12В, 15В или других значений, все бочонки соединяются последовательно
2. Проверяем качество соединений (контакты). При наличии обрыва между бочонками можно считать, что неисправность найдена, однако такие поломки встречается редко. Чаще всего выходит из строя одна или несколько банок
3. Проверяется наличие напряжения на каждой банке, которое должно быть не ниже 0,9В-1В. Если все банки имеют напряжение 1В, а одна 0,8В и ниже, то причина неработоспособности инструмента именно в этом бочонке. Банки не подлежат ремонту, но их можно заменить, чтобы отремонтировать АКБ

Для замены банок выполняются такие действия:

1. При помощи паяльника отпаять бочонок, который имеет низкий показатель напряжения
2. Вместо него припаять аналогичного размера и параметра банку. При покупке новой банки нужно учитывать номинал и материал наполнения (никель-кадмий или литий-ион)
3. Собрать батарею, зарядить ее и проверить исправность работы

Это интересно! Если возникают трудности с поиском одной или нескольких банок для ремонта аккумулятора, то можно взять их со второй АКБ (если инструмент комплектуется двумя батареями), которая уже устарела, и также не работает. Перед тем, как выпаивать банку с устаревшей АКБ, нужно ее изначально зарядить. После этого следует разобрать АКБ, и найти исправный бочонок (который выдает напряжение не ниже 0,9В).

Процесс ремонта АКБ шуруповерта не сложный, но при его реализации не нужно забывать, что вы работаете с электрическим током, поэтому следует соблюдать технику безопасности, и работы проводить только в защитных средствах.

Разбираем аккумулятор шуруповерта

Почти 2/3 стоимости шуруповерта приходится на аккумулятор. Поэтому многие ремонту предпочитают покупку нового инструмента. Но бывает так, что человек привык работать именно этим шуруповертом и менять его не хочет. Тогда предстоит разборка аккумуляторного блока. Сделать ее несложно:

• если корпус разборный, то просто откручиваем крепеж;
• в случае безразборного корпуса, удаляем склеивающий слой, раздвигаем сопрягаемые поверхности при помощи самореза;
• отделяем аккумуляторные банки. Разборка аккумулятора шуруповерта выполнена.

Вот в этом видео показан еще один способ разборки:

Если батарея и зарядный блок исправны — но шуруповерт не работает

Если выяснилось, что зарядный блок и аккумулятор инструмента работают, то искать причину неисправности электрической части следует немного глубже. Для этого надо разобрать шуруповерт. Дальнейшие действия по выявлению поломок и их устранению следующие:

1. Измерить наличие напряжения, поступающего от аккумулятора к клеммам кнопки «Пуск». Если напряжение есть, значит, питание на кнопку поступает. Если напряжение отсутствует, значит, поврежден провод или нарушен контакт. Следуем по цепочке далее, чтобы отыскать неисправность
2. Проверьте пусковую кнопку. Для начала требуется снять батарею с инструмента — это нужно, чтобы проверить исправность кнопки. После извлечения батареи, следует закоротить контакты (соединить провода, которые идут от батареи к входным клеммам кнопки). К выходным контактам кнопки нужно подключить щупы мультиметра, и выставить прибор в режим измерения сопротивления. Чтобы измерить величину сопротивления, нужно нажать на кнопку инструмента. Если кнопка исправна, то показания прибора будут стремиться к нулевому значению. При ее неисправности показания прибора будут стремиться к бесконечности (обрыв)

Кнопку можно заменить или отремонтировать. Если деталь разборная, то можно разобрать ее, и почистить контакты. Очень часто причиной неисправности кнопок является подгорание контактов. Если их почистить при помощи наждачной бумаги, то устройство будет работать в прежнем режиме. Если кнопка неразборная или ее контакты сильно выгорели, то понадобится купить новую деталь. Ее цена не высокая, поэтому каждый может позволить купить ее, чтобы избежать ремонта.

Это интересно! Кнопка состоит не только из контактов, но и мелких пружинок, которые при малейшем неверном движении могут вылететь. Чтобы этого не произошло, нужно разбирать кнопку аккуратно и не спеша.

Последовательное-и параллельное соединение элементов

Аккумулятор шуруповерта состоит из отдельных элементов. Электрическая цепь таких элементов может иметь схему как параллельного так и последовательного соединения (рис.2).

Проверить исправность элементов можно выполнить после определенного времени их зарядки, то- есть, проверяется наличие напряжения на каждом элементе, либо батареи в целом. Если при измерении напряжения элемента, значение на дисплее прибора «мультиметр» будет составлять меньший показатель (к примеру, не 1,2В, а 0,8В),- значит в данном элементе в процессе эксплуатации утеряны электрохимические свойства. Такие элементы подлежат своей замене. Электрохимические элементы для батареи (фото 2)

нужно подбирать в соответствии с их техническими характеристиками, то-есть, по напряжению и силе тока. Показатель на корпусе извлеченного элемента батареи к примеру составляет:

• напряжение: 1,2В;
• сила тока: 1200mA — 2900mA,

— следовательно, необходимо подбирать элементы именно с такими показателями. Соединение элементов между собой

выполняется перемычками (фото 3). При такой замене, Вам понадобится паяльник, паяльное олово и паяльная кислота.

Как проверить шуруповерт

В данной теме приведен пример из собственной практики.

Итак, перед нами на фотоснимке изображен шуруповерт Bort.

Первоначально, чтобы найти неисправность шуруповерта, можно проверить общее сопротивление его электрической схемы.

Перед проверкой, кнопку пуска необходимо включить, то есть закрепить кнопку, как это показано на фотоснимке (фото 4).

Затем, прибором Мультиметр измерить сопротивление электрической схемы шуруповерта (фото 5).

Для этого, прибор Мультиметр устанавливается в диапазон измерения сопротивления, затем щупами прибора прикасаемся к выведенным контактам (на рукоятке) шуруповерта, как это показано на фотоснимке (фото 5), при измерении дисплей прибора указывает на сопротивление, которое не сопоставимо для работы данного электроинструмента. Значение сопротивления здесь составляет показатель — короткого замыкания. По показанию дисплея прибора видно, что данный шуруповерт неисправен. Но нам надо установить конкретную причину, — в чем заключается неисправность?

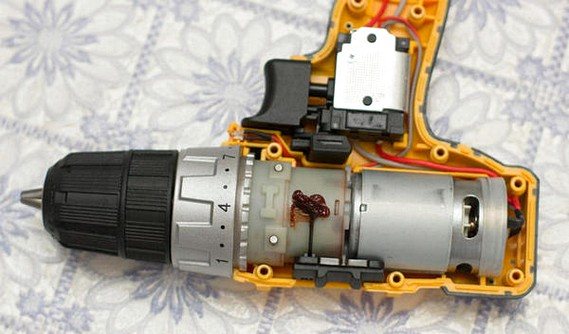

Чтобы найти причину неисправности, — необходимо разобрать шуруповерт и проверить схему электрических соединений (фото 6).

Схема шуруповерта

В данной электрической схеме как мы можем заметить, — состоит транзистор.

Транзистор установлен на металлической пластине (фото 7), служащей для отвода тепла при нагревании. Проверяется транзистор на наличие сопротивления, между переходами (эмиттер — коллектор — база)

Чтобы проверить транзистор и не заострять свое внимание на типе транзистора (n-p-n, p-n-p), две любые ножки транзистора проверяются в обеих направлениях

Таким способом было установлено отсутствие проводимости между коллектором и базой транзистора. Но в следствии чего мог выйти из строя транзистор? Проводим диагностику для отдельных электрических соединений, а именно, для электродвигателя шуруповерта (фото 8).

На фотоснимке указано недопустимое значение сопротивления для электродвигателя (фото 8). В чем же именно состоит причина неисправности электродвигателя? Смотрим дальше.

Электродвигатель шуруповерта — коллекторный, работающий от постоянного тока. На торцевой части крышки электродвигателя расположены графитовые щетки (фото 9). Графитовые щетки в данном примере, в хорошем состоянии. Здесь также нужно проверить проводимость контактных соединений (провод — щетка).

Ротор электродвигателя состоит из обмоток (фото 10), соединенных между собой последовательно. Статор электродвигателя представляет из себя постоянный магнит с двумя полюсами, то есть статор электродвигателя не имеет обмоток.

В этом Вы можете убедиться, — корпусом электродвигателя притягиваются металлические предметы (фото 11).

Из этого можно сделать вывод, что в неисправности электродвигателя наблюдается пробой изоляции между проводами обмоток ротора.

Неисправности двигателя реверса и регулятора оборотов

Если шуруповерт не подает признаков жизни, то неисправность может скрываться в самом двигателе. Чаще всего в двигателе стираются щетки, через которые подается напряжение на якорь. Если графитовые щетки стираются больше 40% от их длины, то их нужно заменить. О том, что подходит время замены графитовых щеток, говорит искрение внутри корпуса инструмента. Щетки не подлежат ремонту, поэтому надо покупать аналогичного вида и размера детали.

Если выясняется, что щетки в порядке, а инструмент все равно не работает, то причина скрывается в самом электродвигателе. Для его проверки нужно померить сопротивление обмотки якоря. Если показания мультиметра стремятся к нулю или имеют низкое значение, то уместен обрыв обмотки. Для восстановления работоспособности устройства понадобится купить новый электродвигатель.

Это интересно! Если произошел обрыв обмотки якоря, то эту деталь можно заменить или перемотать. Однако найти якорь под китайские электроинструменты трудно, и намного проще купить новый электромотор.

При отсутствии реверса нужно провести проверку данного механизма. Для этого следует выполнить такие действия:

1. Взять мультиметр, и подключить один щуп к входному контакту кнопки, а второй к контакту электродвигателя
2. Переключается рукоятка реверса
3. Прибор фиксирует показания, и если на дисплее отображается какая-либо величина, то деталь исправна. Если прибор будет «молчать», то нужно произвести замену детали

Если не работает опция реверса, то можно даже не проверять исправность устройства мультиметром. Разберите прибор, и проверьте качество соединения контактов. Если провода не оторвались, значит нужно менять сам переключатель.

При неисправности регулятора оборотов следует выполнить замену регулятора скорости вращения (полевой транзистор). Эта деталь подключается к кнопке «пуск», поэтому заменить ее не составляет большого труда.

С ремонтом электрической части ничего сложного нет, нужно только соблюдать четкую последовательность действий для выявления причины неисправности и ее устранения.

Механические неисправности

Механические неисправности шуруповерта тоже имеют свои признаки:

• инструмент во время работы издает звуки, которых раньше не было слышно;
• сильная вибрация патрона и всего инструмента;
• шуруповерт во время работы заклинивает.

Для разных шурупов нужно выбирать подходящую насадку для шуруповерта.

При посторонних звуках необходимо разобрать корпус и внимательно осмотреть подшипники и втулки внутри него. При выходе их из строя нужно купить новые и заменить. При более сложных неполадках может оказаться искривленным вал редуктора, могут износиться шестеренки и сломаться штифты сателлитов. Во всех случаях неисправные части заменяются, смазываются, проверяются и корпус шуруповерта собирается с помощью крепежных винтов.

Шуруповерт подвергается разборке не только для ремонта, но и для проведения профилактики. Разборка корпуса не представляет никаких трудностей и не требует специального инструмента. Во время работы внутрь корпуса набивается пыль, которая представляет определенную угрозу для целостности и работоспособности инструмента. Поэтому при профилактической разборке нужно внутренности прочистить от пыли и осмотреть детали на предмет их износа. Чаще всего изнашиваются и требуют замены графитовые щетки.

Причины поломок разных марок шуруповертов — как продлить жизнь инструмента

Ломаются не только инструменты, которые имеют низкую цену. Всем инструментам свойственно ломаться, поэтому от этого никуда не уйдешь. Чтобы продлить срок службы шуруповерта, нужно разобраться, какие причины способствуют быстрому выходу из строя устройства.

1. Неправильная эксплуатация. Инструмент нужно использовать только по назначению. Если ежедневно портативный прибор применять для бурения бетона, то он не прослужит и нескольких дней
2. Назначение — как и другие виды инструментов, шуруповерты делятся на бытовые или любительские и профессиональные. Если профессиональные рассчитаны на длительное время эксплуатации, то бытовыми приборами можно пользоваться не более 2 часов в день
3. Соблюдение условий хранения — инструменты нельзя хранить в помещении, где имеется высокая влажность. Если внутренние части (механические и электрические) отсыреют, то аппарат быстро выйдет из строя. Хранить портативные шуруповерты нужно не только в соответствующих условиях влажности, но еще и при правильной температуре. Это необходимо не для самого инструмента, а для аккумуляторов, которые при низких температурах разрушаются. На зиму рекомендуется хранить прибор в отапливаемых гаражах и мастерских
4. Исключить негативное влияние погодных условий — это не только дождь или снег, но и солнечный свет. Если прибор перегреется на солнце, то при очередном его включении, он может сгореть, поэтому не допускайте продолжительное нахождение инструмента на палящем солнце

Чтобы продлить срок службы аккумуляторов, которые ломаются быстрее, чем шуруповерты, нужно их не только правильно хранить, но еще и заряжать. Нельзя допускать, чтобы батарея хранилась длительное время в разряженном состоянии, а также долго стояла на зарядке. Регулярно требуется включать инструмент, и давать ему поработать (1-2 раза в неделю). Если этого не делать, то уже вскоре понадобится покупать новую батарею или сам инструмент. От качества ухода и эксплуатации зависит, сколько прослужит инструмент китайского, европейского или немецкого качества.

Для ремонта рассматриваемого прибора понадобится минимальный набор инструментов. Ремонтные работы нужно выполнять на столе при хорошем освещении, так как шуруповерт имеет множество мелких деталей, которые могут растеряться. Уделите достаточное количество времени, чтобы отремонтировать прибор, а не разобрать его и выбросить. Если ремонтируете электрическую часть, то перед сборкой рекомендуется обработать трущиеся детали смазочными материалами. После ремонта шуруповерт сможет прослужить еще столько же или даже больше. Подробная видео инструкция — как починить шуруповерт от «А до Я».

Подводя итог, нужно отметить, что шуруповерт — это самый надежный и нужный инструмент, который всегда должен быть исправным. Для его ремонта не нужно прилагать много усилий, и если аппарат сломался, то для его починки понадобится только время и запасные части, купить которые не составляет большого труда.

Ремонт редуктора

В его составе имеется:

• Шестерни.
• Водила.
• Сателлиты.

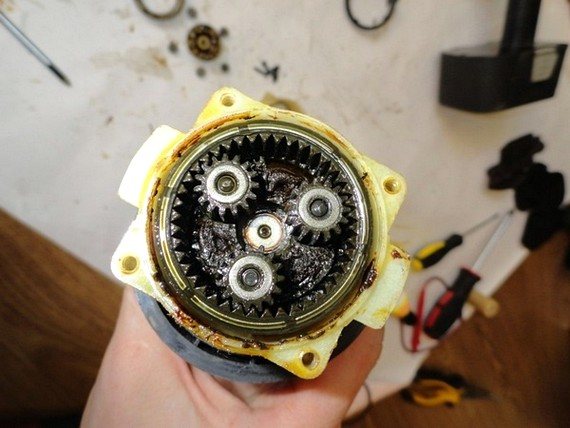

Для изготовления используют два материала – пластмасса, металл. Чтобы произвести ремонт, нужно знать, как снять редуктор шуруповерта. Шестерня имеет цилиндры, у которых зафиксированы внутренние зубья по всему периметру. И уже по ним идет движение сателлита. Двигатель передает вращательный процесс и работа начинается. После обнаружения поломки, стоит произвести разбор:

• Выполнить демонтаж патрона.
• Убрать все фиксирующие крепежи на корпусе.
• Отсоединить провода, идущие от редуктора к двигателю.
• Снять пластины.
• Вытащить каждую деталь, находящуюся в корпусе. Обязательно соблюдать последовательность.
• Чтобы разобрать сам редуктор на две части, убираются крепежи.
• Проверить пружину, чтобы передача проходила быстрее.
• Убрать стопорное кольцо, шайбу, подшипник (это разбор муфты).
• Выполнить снятие вала.

Как разбирать и собирать шуруповерт? Чтобы сборка не вызвала сложностей, каждая деталь располагается по порядку. Когда работа шуруповерта сопровождается непривычными шумами, поломка редуктора дает такое изменение. После разбора станет видно, что пришло в негодность. Замене обычно подлежат подшипники и опорная втулка. Если после запуска двигатель останавливается, придется заменить водило или редуктор. Если изнашивается шестеренка, ведется работа с редуктором. Поломок хватает, но иногда достаточно разобрать и смазать. Не стоит делать лишнего, иначе работа станет в дальнейшем некачественной.
