Как разобрать патрон шуруповерта — отремонтировать своими руками

Устройство и основные виды патронов

Патроном или головкой называют металлический цилиндр, который крепится к валу шуруповерта. Его задача – надежно фиксировать рабочие биты под крепежи. Патрон закрепляется на вале с помощью резьбы или специального конуса. По типу крепления зажимные элементы делятся на:

• быстрозажимные;
• самозажимные;
• зубчато-венцовые, они же кулачковые.

Разница между первыми двумя типами лишь в способе зажатия биты. В быстрозажимном патроне хвостовик закручивается и зажимается вручную. В современных дрелях и шуруповертах применяют зажимы для фиксирования хвостовиков диаметром 0,8-25 мм.

Устройство типа БЗП состоит из таких деталей:

• гайка с зубцами;
• зажимающий подшипник;
• шайба;
• втулка;
• губки;
• рукав.

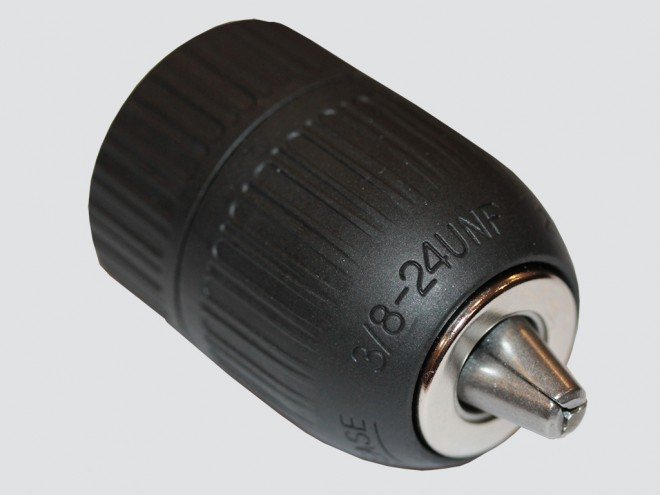

Головки БЗП делятся на одномуфтовые и двухмуфтовые. Первый вид используется в шуруповертах с блокиратором. Благодаря нему зажимное устройство можно прокручивать одной рукой, так как вторая часть корпуса фиксируется неподвижно. С двухмуфтовыми цилиндрами задействуются обе руки.

В самозажимной гильзе бита со сверлом автоматически зажимается во время прокручивания. Риск проворачивания сверла при работе с таким шуруповертом практически нулевой. При ослаблении и зажиме кулачков устройство издает щелкающий звук.

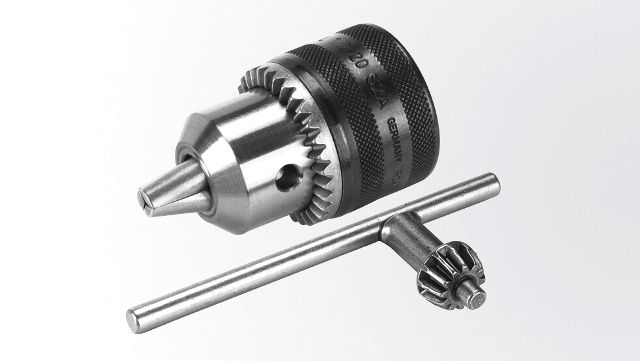

Кулачковый патрон закрутить вручную не получится – нужен Г-образный ключ. Он вставляется в паз перпендикулярно. Тип ЗВП, тоесть зубчато-венцовый патрон, считается менее удобным в установке, но дает более надежный зажим биты. Это – разновидность зажимных цилиндров кулачкового типа. Такая головка состоит из трех основных элементов – цилиндрического корпуса, вращающегося внешнего кольца и внутреннего кулачкового механизма. Выполненный из прочной стали механизм представляет собой 3 кулачка, которые при вращении кольца смыкаются воедино.

Строение патрона

С момента изобретения перфоратора, прошло много времени, и за этот период производители предлагали разные механизмы. Однако в итоге пришли к единому мнению, что самыми надежными и эффективными являются зажимные устройства типа SDS. Такое сокращенное название патроны получили за счет своей простоты применения. Изобретены они были известной фирмой Bosch, а полое название SDS обозначает — steck-dreh-sitzt. В переводе с немецкого — вставь, поверни и посади.

Устройство патронов типа СДС:

Чтобы понять, какое устройство имеет механизм патрона перфоратора, надо взять насадку и осмотреть хвостовую часть.

На фото видно, что хвостовик бура состоит из утопленных зон, которые называются пазами. На насадках, служащих для установки в патроны SDS-plus, таких пазов четыре. Два из них открытого типа, а два закрытого. Открытыми пазами бур входит в зацепление со шлицами, а закрытыми закрепляются шариками (в патроне один шарик).

Такой тип патронов называется быстрозажимной, а принцип его работы заключается в выполнении следующих действий:

Варианты крепления к валу шуруповерта

Патрон прикрепляется к валу инструмента посредством:

• резьбы. Для этого у цилиндра и вала должна совпадать резьба. Металлический цилиндр накручивается на вал.
• фиксирующего винта. Крепление тоже требует закручивания, а сам винт только усиливает контакт между гильзой патрона и валом. На нем есть насечки под крестовую отвертку и левая резьба.
• конуса Морзе. Один из самых старых способов крепления. Вал шуруповерта имеет конусовидную форму, а внутри гильзы сделан такой же паз. Когда внешний и внутренний конус стыкуются, головка надежно садится на вал.

Типоразмеры и маркировка

Перед разбором шуруповерта необходимо определить тип крепления цилиндра. Об этом скажет маркировка. Надпись вида 1-6В14 указывает на тип фиксации конус Морзе, где цифры до буквы – это диаметр хвостовика биты в миллиметрах, а после – размер конического отверстия. Существует 9 артикулов – от В7 до В45.

Для патронов с резьбовым креплением предусмотрена маркировка вида 1,5-13 М12х1,25. Тут числа перед буквой тоже показывают допустимый диаметр хвостовой части биты, а после буквы стоят размеры резьбы в миллиметрах.

Важно! В иностранных шуруповертах используется маркировка в дюймах – она имеет такой вид: 2-13 1/2 – 20 UNF. 1/2 означает дюйм, а 20 – число витков резьбы на каждый дюйм.

Как снимается головка с шуруповерта

Цилиндр рекомендуется периодически отсоединять, чтобы проводить плановую чистку и смазку деталей для продления срока службы электроинструмента. Способ снятия зависит от типа крепления к валу и модели шуруповерта. Подробнее о том, как снять патрон разных типов крепления с шуруповертов Макита, Метабо, Бош.

На заметку! Отсоединять цилиндр от вала нужно только на остывшем после работы шуруповерте.

С фиксирующим винтом

Снятие головки с фиксирующем винтом осуществляется в следующем порядке:

1. Винт находится между зажимными кулачками. Нужно полностью разжать их и выкручивать винт по часовой стрелке крестовой отверткой.
2. После этого в кулачки помещают шестигранный ключ подходящего размера. Его необходимо резко и сильно провернуть против часовой стрелки.
3. Если сцепление цилиндра с валом очень крепкое и ключ не помогает его разъединить, придется дополнительно помочь аккуратными ударами молотка.

С конусом Морзе

Гильзы такого типа отсоединяют от шуруповерта, выбивая молотком хвостовик из конического гнезда. Но этот стандартный способ может не дать результата. Тогда нужно разбирать шуруповерт. Извлекается вал с редуктором и патроном, а затем зажимающий цилиндр следует откручивать трубным ключом. Гайки на гильзе с конусом Морзе – явление крайне редкое.

С резьбовым креплением

Потребуется шестигранный Г-образный ключ на 10 мм. Его нужно поместить между кулачков, надежно закрепить и поворачивать. Дальше стоит на малых оборотах запустить и тут же выключить шуруповерт, прижатый к опоре – например, столу или стене. Именно об опору должна удариться свободная часть Г-образного шестигранника спустя пару мгновений после запуска электроинструмента. Как правило, после этого крепление ослабевает, и цилиндр аккуратно снимается.

Снятие головки с резьбовым креплением показано на видео:

Совет! Если ни один из трех вариантов не помог, шуруповерт необходимо разобрать.

Снятие с разобранного редуктора

Если вышел из строя редуктор шуруповерта, понадобится снять цилиндр, чтобы добраться до него. Делается это так:

1. Выкрутить фиксирующий болт внутри гильзы.
2. Найти редуктор, надеть на обратную его сторону головку, надежно зафиксировать ее. Диаметр головки, как правило, составляет 19 мм.
3. Второй рукой аккуратно раскручивать цилиндр против часовой стрелки.

Какова конструкция патрона, используемого в перфораторах

До того, как разобрать патрон перфоратора, необходимо разобраться, какие виды его бывают, в добавок какие их конструктивные особенности. Основными видами патронов являются:

• Ключевой. Такой патрон наиболее подходит для больших сверл;
• Быстрозажимной. Использовать его целесообразно, если происходит частая замена сверл при работе.

Также выделяют патроны SDS-max не SDS-plus. В таких патронах сверло садится глубоко, поэтому вероятность выпадения его при работе практически сводится отсутствию. Менее мощные перфораторы используются для бурения неглубоких отверстий. Тут нужна более высокая точность, а не фиксация. Поэтому имеется несколько вариантов патронов. Желательно иметь в запасе дополнительный, чтобы замена патрона на перфораторе произошла незамедлительно после возможной поломки.

Как открутить патрон с вала дрели или шуруповерта

Чтобы снять патрон с инструмента нужно зафиксировать вал и захватив патрон за корпус свинтить его, вращая против часовой стрелки, если смотреть со стороны кулачков. Главное сорвать патрон с мертвой точки, дальше он обычно легко откручивается.

Мне повезло, так как на круглом основании патрона имелись фаски, за которые хорошо можно было зацепиться рожковым ключом В купленном на замену патроне таких выборок небыло.

После захвата патрона рожковым ключом и одного резкого удара по ключу молотком даже без фиксации вала, как на фотографии, патрон стронулся с места. Но откручивался туго, и на это была своя причина. Пришлось продолжать скручивать его легкими ударами по ключу молотком.

Заглядывая внутрь патрона, я не заметил фиксирующий винт потому, что отверстие в головке под биту вида звездочка было забито грязью, которую всего лишь надо было удалить. Поэтому, откручивая патрон, я одновременно срывал резьбу фиксирующего винта, странно, что он не обломился.

Если фасок на основании патрона нет, то тогда нужно зажать в его губках шестигранный пруток или болт М10-12 с шестигранной головкой, на которую накинуть ключ и стукнуть по нему молотком. Если таким образом свинтить патрон не получится, то придется разбирать дрель, вынимать вал с патроном, зажимать его в тисках и скрутить. Вместо рожкового ключа можно воспользоваться трубным ключом, захватив патрон за внешнюю часть корпуса.

READ Переделка Шуруповерта 18в От Сети

Проблема такая: есть ударная дрель SKIL 6845 (кое-где она почему-то называется перфоратором — 1 Дж). Ей 2.5 года. Пользовался редко — раз в квартал полдюжины дырок в бетоне 6-8мм. Где-то с год тому заметил, что после включения ударного режима патрон (с ключем, НЕ быстрозажимной) сам раскручивается, причем не просто ослабляется, а именно раскручивается — иногда после сверла 6 мм можно следущее большее по размеру вставить.

ВЕЛИКИЙ ЛИКБЕЗ О ПАТРОНАХ как разобрать не держит биту профилактика

Что бы с этим сделать? Менять патрон? Внешне он выглядит нормально. Может его промыть как-нибудь? Типа раскрутить помаксимому, в банку с керосином опустить и на малой скорости пару минут повращать электродвигателем дрели? Заметил что, когда патрон сам раскручиваешь он немного похрустывает и усилие слегка странно приходится прикладывать: страгиваешь ключем большим усилием — потом ключ крутится свободно 1/2-2/3 оборота, но сверло не вынимается, потом сопротивление скачком нарастает повторно — с усилием прокручиваешь — и сверло освобождается…

Подскажите. В сервис звонил — они говорят — будем смотреть. А мне неудобно очень к ним ездить — что бы просто «смотреть», т.к. у них самих патров в наличии нет — покупайте сами, говорят.

Кстати, а что это за обозначения? 1.5-13 — это, похоже, допустимые диаметры сверел, S2A — тип ключа (вчера новый купил — попробовать), а RoHM (буква «o» с двумя точками сверху), 1/16-1/2, L — не знаю что

хотя 1/2 — похоже на диаметр вала на котором сидит патрон в дюймах…

По телефону в сервисе сказали, что патрон наверняка не разборный… —————

Спасибо за советы! Знал бы я как снять этот патрон… :((( Смотрел-смотрел — не нашел ничего, что его бы фиксировало (не давало сняться при работе) — а ведь чтобы его снять, не сломав, наверняка надо что-то предварительно сделать. Правда, когда я эту конференцию начал читать (шуруповертами аккумуляторными интересуюсь) — где-то видел упоминание что бывают патроны, которые держатся на трении…

От незнания как снять патрон и родилась идея повращать его дрелью в банке с керосином (?бензином?) — может промоется?

Да — гарантия кончилась, кажется, хотя я не проверял. 2.5 года прошло с момента покупки. Гарантийная мастерская еще дальше и неудобнее для меня находится, чем платная.

2 Alex21: потолок бурить приходилось, но всего пару раз, хотя как мне сейчас стало казаться, «обострение» этого раскручивания именно после потолка и начались, хотя давно было — могу путать.

Маловероятно, чтобы я не до конца закручивал свела. 100%, конечно не дам, но с закручиванием у меня все должно быть нормально. Хотя…

Я затяжку патрона делаю так: Рукой — до тех пор пока крутится рукой, затем ключем в 1-й раз — пока крутится без особых усилий, потом ключ переставляю во 2-е отверстие и прилагаю чуть побольше усилий, затем в третье — и докручиваю с большим усилием.

Сейчас — когда эта проблема возникла — добавляю 4-й этап — возврат к первому месту затяжки ключем — и затягиваю «со всей дури». Дурью вроде не обижен — крупный мальчик
