Как разобрать аккумулятор от шуруповерта Макита и переделать своими руками

Чтобы разобрать аккумулятор из отвертки Bosch, Metabo или любого другого инструмента на 12 вольт и более, нужно приложить усилие. Если вы будете использовать отвертку только для того, чтобы открыть края батарейного блока, прилегающие друг к другу, это будет беспорядочно. Кроме того, повышается риск того, что хрупкий пластиковый каркас просто сломается.

Поэтому рекомендуется взять молоток и медленно начать бить по краю шва до появления характерных звуков, а значит, сам шов начинает потихоньку ослабевать. На стук уйдет много времени, а на это потребуется время и терпение. Но именно так можно добиться того, чтобы разборка аккумулятора от шуруповерта Makita увенчалась успехом, без лишних поломок и потерь.

Через некоторое время вы услышите потрескивание растрескавшегося шва. Сами аккумуляторы внутри от таких манипуляций не повредятся. Лишь шов, удерживающий замок, сломается, а «банки» и две половинки пластикового футляра останутся целыми.

Когда разбираем блок, слегка постукиваем по корпусу молотком, не прилагая особых усилий, чтобы он слегка отскакивал от поверхности. Время от времени между прикосновениями можно попробовать медленно отодвинуть нижнюю крышку устройства, проверяя, таким образом, насколько свободен шов. В таких случаях будет немного поврежден сам молоток, но в этом нет ничего страшного.

Когда щелчки при постукивании станут плавными, следует проверить блок тонким ножом, аккуратно вставив его между половинками корпуса. Когда обе стороны кейса начнут открываться, это будет видно: это означает, что мы почти достигли своей цели.

Сразу стоит предупредить, что аккумуляторные блоки для шуруповерта Makita на 12 вольт зачастую чрезвычайно прочны и их сложно разобрать. Но если работать молотком медленно, шов на клее будет постепенно рассыпаться. Это может занять десять минут или больше. Но для опытного человека весь процесс занимает не более шести минут.

Вот так постепенно и аккуратно можно разобрать аккумулятор в шуруповерте, который производитель намеренно сделал «несъемным» – с целью не менять батарейки внутри него, а сразу после установки новой, что дорого. Конечно, это потребует некоторого мастерства и точности. Но это также сэкономит деньги и заодно научится разбирать аккумулятор от шуруповерта Makita своими руками.

Как выбрать новый аккумулятор для шуруповерта

Прежде всего, вы должны посмотреть на напряжение. Обычно обозначается латинским буком v на корпусе отвертки. Если вы сделаете ошибку, устройство просто не будет работать с максимальной эффективностью. А если аккумулятор окажется под высоким напряжением, можно повредить начинку шуруповерта. Итак, первое, на что нужно обратить внимание, – это точно допустимое напряжение.

Еще один момент, который следует учитывать, – это тип аккумулятора.

Дело в том, что все типы аккумуляторов различаются характеристиками энерговыделения и зарядки. Следовательно, можно применить батарею одного типа к инструменту, предназначенного для другого типа. Однако это может привести к сокращению срока службы аккумулятора и инструмента.

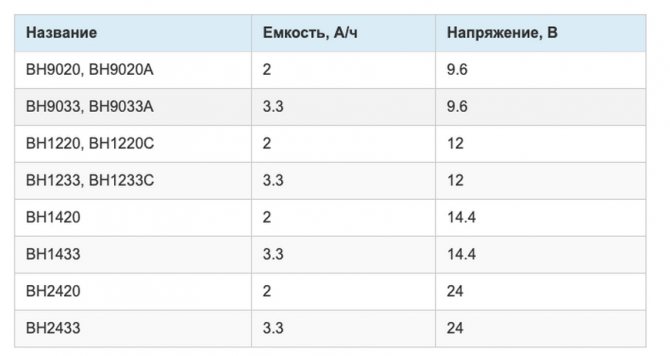

Обязательно учитывайте параметры емкости. Таблицы замены аккумуляторов доступны у производителя. Это поможет вам выбрать подходящий вариант, если оригинальный аккумулятор отсутствует.

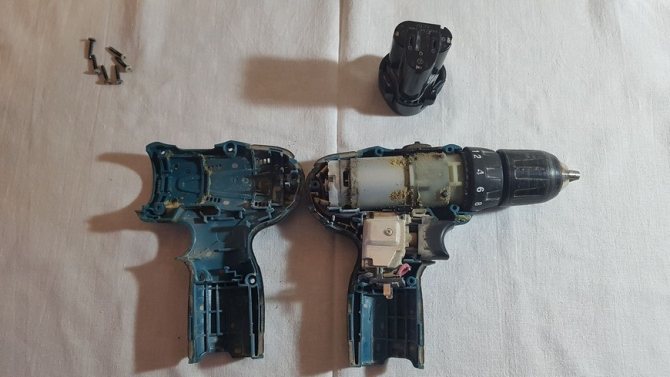

Как устроен шуруповерт? + (Видео)

Какие неполадки можно исправить в домашней обстановке? Как распознать ту или иную поломку? Чтоб дать конкретные ответы на заданные вопросы, давайте сначала разберемся с внутренним механизмом инструмента. Главным выступающим элементом является кнопка включения. Используется для запуска устройства и для изменения скорости, направления оборотов рабочей части – патрона.

Настраивание оборотов осуществляется благодаря электронному прибору на основе транзистора. Скорость оборотов прямо пропорциональна силе нажатия кнопки. Запуск реверса происходит посредством замены на клеммах полярности электротока. Традиционно шуруповерт оснащен однофазными движками коллекторного типа, которые функционируют от непрерывного тока. Движок включает в себя корпус, магниты, якорь и щетки.

Вращение с мотора переходит к редуктору. Далее он преобразует высокие обороты двигателя в пониженные циклы на валу, в нем закрепляется патрон с активными битами. Редуктор можно использовать классический, как на обычной дрели, и в том числе планетарный. В последнее время классический редуктор почти не употребляется, поэтому не будем останавливаться и пойдем дальше. Планетарный механизм включает в себя:

1. Кольцевая шестеренка
2. Солнечная шестеренка, установленная непосредственно на валу мотора
3. Сателлиты
4. два-три водила

Затем следует стабилизатор усилия, обладающий шестнадцатью позициям. Эти позиции дают конкретное напряжение на саморез, для того чтобы не испортить материал, с помощью которого они крепятся. Последняя составная часть – патрон.

U, свойственное аккумуляторам для «Макита»

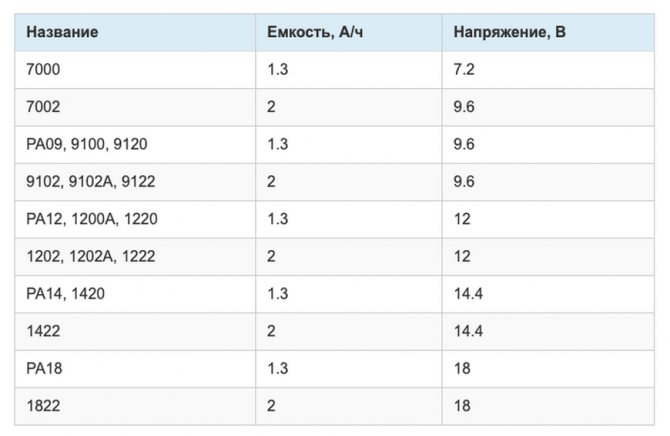

Чтобы помочь вам лучше понять, что конкретно вам нужно, мы приводим ниже примеры устройств для измерения напряжения.

Правильный выбор АКБ на Makita

Разобравшись, какие батарейки в шуруповерте Makita выпускаются сегодня, необходимо понять, как правильно выбрать аккумулятор. Основными показателями в выборе являются:

• Напряжение. Батарея инструмента может иметь напряжение от 3 до 36 Вт. Чем выше значение напряжения, тем дольше инструмент будет работать на полной мощности (без ухудшения характеристик по мере уменьшения заряда).
• Емкость батареи. Продолжительность работы устройства между зарядками зависит от его стоимости. Для домашнего использования достаточно приобрести аккумулятор емкостью 1,3-2 А / ч, для профессионального использования – емкостью более 2 А / ч.
• Влияние погодных условий. Только NiMH аккумуляторы подвержены изменениям температуры.
• Скорость зарядки. Насколько быстро восстанавливается уровень заряда, зависит от типа аккумулятора. Самая быстрая зарядка – литий-ионный аккумулятор.

Если отвертка используется в крупносерийном производстве, предпочтение следует отдавать элементам типа NiCd. Они обеспечат бесперебойную работу долгое время и нормально работают при любой температуре. Чтобы не прерывать работу на подзарядку, рекомендуется приобрести запасной элемент накопителя энергии.

Для домашнего использования оптимальным вариантом будет покупка литий-ионного аккумулятора (важно понимать, что он не подойдет для моделей мощного оборудования). Небольшой размер, легкий вес и отсутствие необходимости в полной разрядке делают работу с аккумуляторным инструментом более эффективной и удобной. Несмотря на то, что у таких аккумуляторов самая высокая стоимость, они полностью окупаются плавной работой и долгим сроком службы.

Выбирая батарейки для шуруповерта Makita, подходящие к конкретной модели, особое внимание следует уделить качеству элемента. От этого зависит срок эксплуатации агрегата и его КПД.

Немного о том, как переделать АКБ с кадмия на литий и кому это нужно

Поговорим о том, как переделать аккумулятор самому с одного вида батареек на другой. В интернете есть множество видео на эту тему, где очень много говорится о том, какие плюсы имеются от того, если в шуруповерте стоит именно литий. Однако если вы не используете инструмент интенсивно и постоянно, смысла в литиевой батарее абсолютно нет. Литий-ионные аккумуляторы имеют свойство более быстрого «старения», чем кадмий, и попросту не успеют выработать свой ресурс при условиях, если инструмент применяется от случая к случаю.

Переделка аккумулятора шуруповерта с применением литиевых АКБ может быть необходима профессиональным мастерам, которые ежедневно используют инструмент и нуждаются в мощных источниках питания. Конечно, при большом желании можно перепаять батарею на литий, но будет ли это целесообразно — решать только вам. Подробнее о том, какие аккумуляторы лучше для шуруповерта →

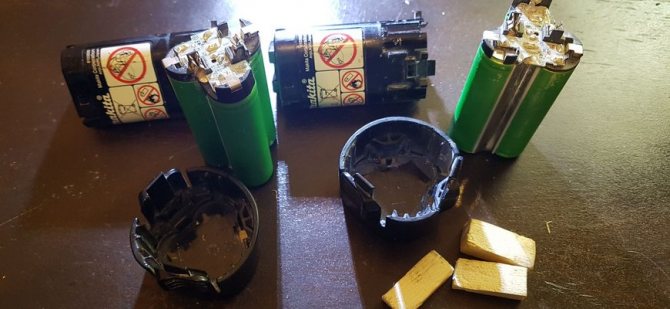

Как разобрать аккумулятор шуруповёрта Makita

Таким образом, можно не только разобрать аккумулятор любого шуруповерта, но и спаять из двух связок одну, которая прослужит максимально долго, и вам не придется покупать новую АКБ в ближайшее время.

Работа переделанного аккумулятора при условии правильно спаянных элементов будет ничуть не хуже. Главное — относиться к процессу с терпением и максимальной внимательностью, чтобы при первом опыте довести дело до конца с минимальными потерями и припаять все правильно. Если же получится все собрать — это станет дополнительным стимулом для того, чтобы и дальше продолжать свои опыты в области электроники. Соберите батарею самостоятельно один раз — и вы сможете в дальнейшем сэкономить на покупке новых аккумуляторов для шуруповерта.

В этой записи расскажу как я перевел свой шуруповерт Makita 6271D с Ni-Cd на Li-Ion аккумуляторы.

Своих знаний для этого было не достаточно, поэтому руководствовался данным (на мой взгляд хорошим) отчетом — «ссылка».

Мои причины перевода шуруповерта на литий:

Штатные аккумуляторы перестали держать заряд. Хватало на 10 мин. не интенсивной работы.2. Стоимость новых «фирменных» аккумуляторов мягко сказать не гуманна.3. Низкая нагрузка на шуруповерт. Пользуюсь по необходимости 1-2 раза в месяц. А такой режим никель-кадмиевые аккумуляторы не любят.4. Нет необходимости работать с шуриком в условии низких температур. Что убивает литиевые аккумуляторы.5. Наличие блока питания от ноутбука (19 В, 1,5 А).

Разбирают аккумулятор для шуруповерта Makita с целью замены одной/нескольких банок (батареек), либо для его перевода на другой тип питательных элементов. Работы должны проходить с максимальным соблюдением аккуратности, движения должны быть точными, бережными, чтобы не оказались повреждены корпус, банки, электронные платы и провода, а модуль после сборки функционировал исправно и безопасно.

Разбираем аккумулятор лопаткой или канцелярским ножом

Тем, кто не привык работать молотком и хочет сделать процесс разборки аккумулятора более тихим и щадящим, можно посоветовать использовать небольшой металлический шпатель или универсальный нож. Главное, чтобы у них не было острых краев, как у большой отвертки, которая легко может повредить пластик.

Сначала следует полностью пройтись ножом по периметру всего блока, чтобы ослабить шов, и только после этого можно начинать «обнаруживать» гибкий пластик небольшой отверткой. Метод не менее кропотливый, чем первый, и если человек не достаточно опытен, на пластиковом корпусе могут остаться повреждения. Однако, если работать максимально аккуратно, в этом случае можно обойтись без «потерь.

Если при извлечении аккумуляторной батареи у вас все еще остались трещины или другие повреждения, не расстраивайтесь, так как этот тип пластика хорошо поддается дихлорэтановому соединению.

Замена старых элементов питания

Таким образом вы сможете отремонтировать аккумулятор любой отвертки. Сама процедура ремонта не особо сложная и начинается с разборки аккумулятора. С помощью мультиметра определяются неисправные элементы, напряжение которых будет ниже нормы

Затем их осторожно снимают и вместо них покупают именно такие мини-батареи

Новые детали устанавливаются на их местах и ​​соединяются с существующими плитами. Для соединения используется пайка или точечная сварка. В этом случае нужно следить, чтобы аккумуляторы не перегревался

Поэтому работу нужно проводить осторожно и быстро, используя флюс или канифоль

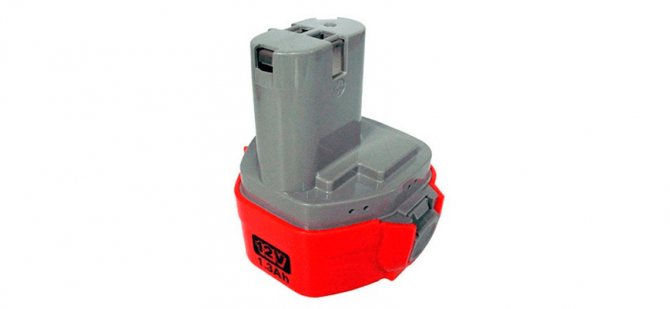

Никель-металлогидридные «MakStar»

Это свойство помогает быстро заряжать аккумулятор, а также продлевает срок его службы. В линейной серии есть изделия среднего напряжения, но есть и батареи на 24 В.

В основании находится Ni-Mh аккумулятор, оснащенный необходимыми датчиками, а также специальное зарядное устройство. Во время работы зарядное устройство считывает все условия эксплуатации аккумулятора, а затем выбирает более благоприятный режим для его зарядки.

Благодаря этим действиям значительно увеличивается время автономной работы шуруповерта (а также качество его работы).

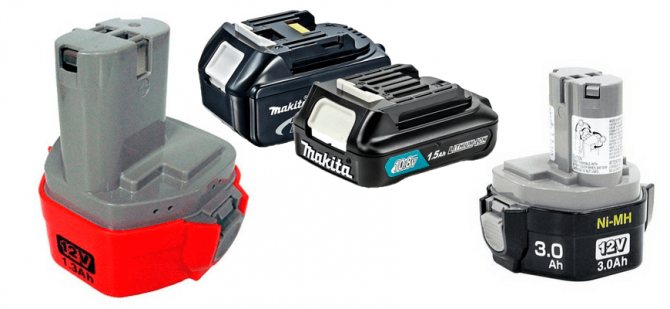

Типы аккумуляторов

Для шурика можно выбрать аккумулятор трех типов:

• литий-ионный (Li-Ion).
• никель-кадмий (NiCd);
• никель-металлгидрид (NiMH);

Модели первого типа имеют большие размеры. Они отличаются невысокой стоимостью и бесперебойной работой при отрицательных и положительных температурах. Такие устройства заряжаются большое количество раз, но из-за эффекта памяти их нужно держать в полностью разряженном виде. Зарядку также необходимо производить после полной разрядки аккумулятора.

Эффект памяти означает уменьшение емкости аккумулятора, что сокращает время, в течение которого устройство может использоваться между зарядками. Индикатор оставшегося заряда фиксируется аккумулятором и после зарядки будет потреблять энергию до этого уровня. Поэтому при использовании инструмента важно полностью разрядить аккумулятор.

NiMH аккумуляторы легкие и экологически чистые в использовании. Они способны работать долгое время без дополнительных дозаправок. В моделях этого типа тоже есть эффект памяти, но на время работы аккумулятора он не сильно влияет. Существенным недостатком этой линейки аккумуляторов является непереносимость отрицательных температур. Когда показания термометра опускаются до минус двух градусов, батарея постепенно разряжается. Храните прибор с этим типом источника питания в теплом помещении, полностью разряжая аккумулятор.

Литий-ионные батареи появились в 1991 году и стали самым популярным и доступным источником питания. В них полностью отсутствует эффект памяти, аккумуляторы имеют большую емкость и могут долго держать заряд. Вес аккумулятора почти в два раза меньше, чем у аналогов. Зарядка может производиться от аккумулятора любой мощности. Профессиональные модели отверток часто комплектуются этим типом аккумулятора.

Никель-металлогидридная модель для шуруповертов «Макита»

Такие батареи характеризуются длительным циклом заряда / разряда батареи. Благодаря ей значительно увеличился срок хранения продукта. Слабый «эффект памяти» данной модели аккумулятора также считается весомым плюсом.

Если вам нужно срочно зарядить не полностью заряженный аккумулятор, ничего страшного не произойдет.

Однако следует отметить, что если аккумулятор находился в таком состоянии в течение 20-30 дней, его следует сначала полностью разрядить, а затем снова зарядить.

Батареи для отверток Makita обычно имеют линейный диапазон с присущим им U = 7,2 В (9,6 В, 12 В, 14,4 В, 18 В). Это характеризует их с положительной стороны.

На что обращать внимание при выборе АКБ для шуруповерта «Макита»

При допустимой ошибке выбора самое безопасное, что может случиться с вашим устройством, – это то, что оно просто не будет работать.

Если напряжение намного выше, чем указано в инструкции к отвертке, то это чревато более серьезными последствиями – повреждением начинки устройства. Поэтому при покупке аккумуляторной батареи внимательно ознакомьтесь с ее напряжением.

Также учитывайте тип самой модели аккумулятора, ведь в каждой из них производитель изначально установил эффект возврата энергии и, самое главное, заряд самой батареи.

Можно, конечно, использовать для шуруповерта аналоговый аккумулятор, но тогда гарантия на устройство значительно сократится.

При покупке товара обратите внимание на параметр вместимости товара. Используйте таблицы параметров производителя для вашего устройства. Это нужно для того, чтобы точно подобрать аналог аккумулятора в соответствии с оригиналом изделия.

Как разобрать и переделать аккумулятор от шуруповерта своими руками

Спешу поделиться с вами двумя интереснейшими новостями, которые не хило так поменяли мой сложившийся годами жизненный уклад:

16 декабря 2015 года у меня родился сын — Ярослав:))) Теперь у меня — Лапочка дочка и два сыночка. 2. Незадолго до рождения сына случилось страшное — «сдохла» батарея на шуруповерте Makita, который отпахал верой и правдой почти пять лет:(

Конечно первое событие для меня намного важнее, но с ним я познакомлю вас в следующей статье своего блога:)

А вот новость, что аккумулятору шуруповерта пришел конец не хило так подорвала мое и без того пошатнувшееся здоровье, так как «усопший» был незамедлительно отпет и было употреблено некое количество алкоголя за упокой его 14 — вольтовой души. Да при будет с ним Мегавольт.

Конечно, за все годы своей строительной и ремонтной карьеры ваш покорный слуга «ушатал» огромное количество шуруповертов, но Makita стал для меня настоящей находкой. Его эргомичность, его надежность — я был покорен им с первого взгляда!

В общем, я не смог смириться с потерей и решил во что бы то ни стало отремонтировать аккумулятор шуруповерта.

Прочитав огромное множество литературы, окончив с отличием курсы «Начинающего чернокнижника» — отделение прикладной некромантии, сиречь оживления мертвых — приступил к работе, но с первых шагов понял, что для того, чтобы восстановить аккумулятор шуруповерта необходимо его разобрать.

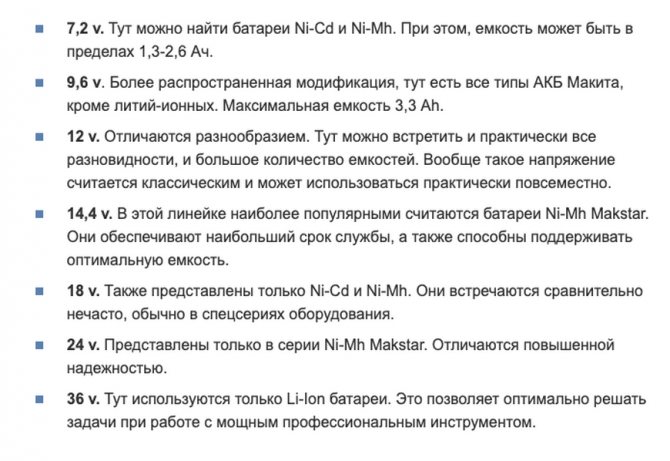

Какого напряжение бывают аккумуляторы для шуруповертов Makita

Люди часто задаются вопросом, какое напряжение может быть у батарейки шуруповерта. На самом деле от модели очень многое зависит. Поэтому всегда стоит смотреть на этот параметр при покупке. Также важно учитывать этот параметр при выборе сменного аккумулятора.

Для лучшего понимания ситуации перечислим все возможные варианты напряжения. Уточним, какой тип батареи можно найти здесь.

• 24 т.д.оступен только в серии Макстар Ni-Mh. Для них характерна повышенная надежность.
• 7.2 v. Здесь вы можете найти Ni-Cd и Ni-Mh аккумуляторы. В то же время емкость может составлять 1,3-2,6 Ач.
• 18 т. Кроме того, представлены только Ni-Cd и Ni-Mh. Они относительно редки, обычно в сериях специального оборудования.
• 9.6 v. Более распространенная модификация, есть все типы аккумуляторов Makita, кроме литий-ионных. Максимальная емкость 3,3 Ач.
• 12 т. Они отличаются разнообразием. Здесь можно найти практически все разновидности и большое количество емкостей. В целом это натяжение считается классическим и может применяться практически везде.
• 14.4 v. В этой линейке самыми популярными считаются Ni-Mh аккумуляторы Makstar. Они обеспечивают самый долгий срок службы, а также способны поддерживать оптимальную производительность.
• 36 т. Здесь используются только литий-ионные аккумуляторы. Это позволяет оптимально решать проблемы при работе с мощным профессиональным инструментом.

Восстановление и ремонт Ni─MH, Ni─Cd аккумуляторов

Что касается литиевых батарей, то они не подлежат восстановлению. В процессе эксплуатации в них разлагается литий, и через 2-3 года восстанавливать будет уже нечего. В этом случае достаточно заменить вышедшие из строя элементы.

Но вы все равно можете работать с Ni-MH и Ni-Cd батареями. Короче говоря, методика восстановления для этого типа аккумуляторов сводится к пропусканию через них тока короткими импульсами. Сила тока должна быть в десять раз больше емкости Ni─Cd элемента. Это разрушает дендриты, и аккумулятор, так сказать, «перезагружается». Кроме того, он обучается в виде нескольких циклов заряда-разряда.

Однако описанный выше метод часто не помогает, и через некоторое время батареи снова перестают работать. Проблема в том, что в процессе работы в Ni-Cd аккумуляторах уменьшается объем электролита. Поэтому используется метод добавления внутрь элемента дистиллированной воды. Подробнее читайте в отдельной статье «Восстановление и ремонт Ni─Cd аккумуляторов».

Как отремонтировать редуктор самостоятельно

Редуктор – это такой механизм, который практически не подлежит починке. Речь идет о ремонте редуктора шуруповерта своими руками. К примеру, провода можно спаять, а кнопку прикрепить. Здесь же выход из ситуации – это замена неисправных частей. Также, если переключение оборотов происходит с опозданием или в некоторых случаях не переключается, можно попробовать смазать шестерни в редукторе. При разборе можно наткнуться и на мусор, который мешает нормальной работе планетарного механизма.

Смазать шестерни можно и таким подручным материалом, как тосол. Ну лучше делать это «оригинальной» смазкой. Её можно найти в магазине или сервисном центре фирмы, к которой принадлежит устройство. Цена на тюбик обычно не большая, а его должно ходить на несколько ТО шуруповерта или другой техники.

Схема редуктора шуруповерта

Разборка редуктора шуруповерта:

• Необходимо вытащить патрон. Делать это удобнее всего шестигранным ключом на 10 миллиметров.
• В патрон необходимо зажать короткий конец ключа, а затем выполнить кратковременный запуск инструментом с такой целью, чтобы ключ на полной скорости электромотора ударился о поверхность стола.
• Но такой метод подойдет для шуруповерта, где редуктор хоть как-то запускается. При неисправном механизме нужно зажать шпиндель в тисках. В таком положении можно разобрать редуктор.

Теперь можно выполнять запланированные операции – смазывать детали или выполнять замену, при условии, что в наличии есть новые элементы для шуруповерта.

Не рекомендуется брать шестерни или муфты от других моделей, так как скорее всего будет несоответствие, хотя визуально оно может быть и не видно. Не рекомендуется работать с шуруповертом длительно на высоких оборотах, так как это скорее всего приведет к поломке.

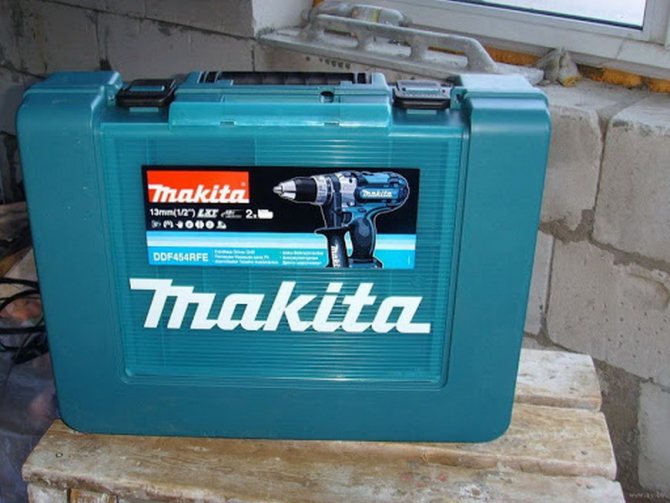

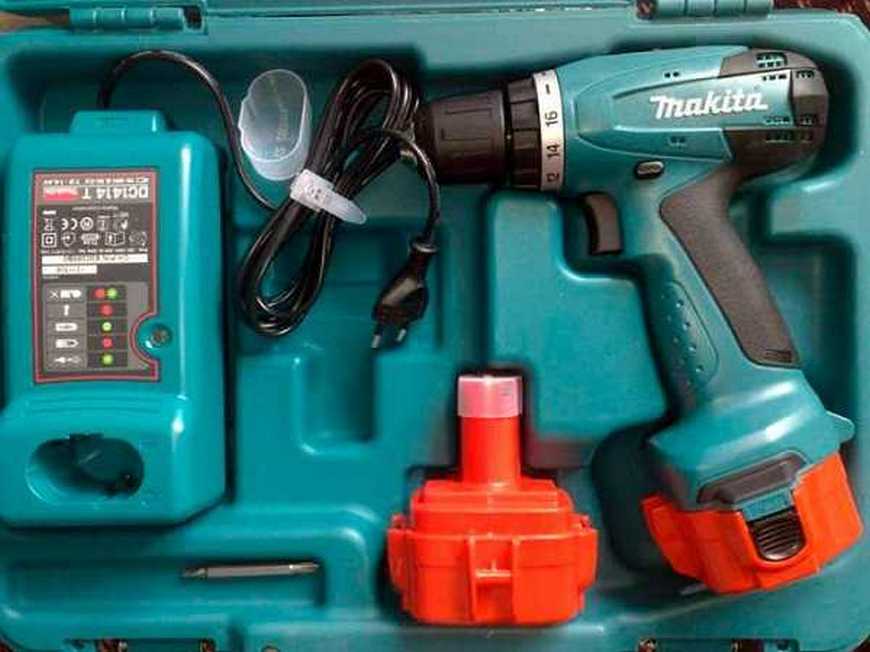

В этой статье мы рассмотрим шуруповерт от известного бренда «Макита», опишем его технические характеристики и общее устройство, расскажем об основных проблемах и неисправностях, возникающих в процессе эксплуатации инструмента, а также о том, как своими руками диагностировать поломку и отремонтировать тот или иной элемент шуруповерта.

Основные характеристики

• напряжение.
• емкость батареи;
• скорость зарядки;

Емкость аккумулятора, измеряемая в ампер-часах, определяет, как долго устройство будет работать без подзарядки. Бытовые инструменты имеют мощность 1,3-2 А / ч, а профессиональные — более 2 А / ч.

Небольшое время зарядки позволяет увеличить темп работы с инструментом. Недорогая бытовая техника заряжается от 2 до 12 часов. Для более дорогих профессиональных моделей достаточно 0,5-1 часа зарядки. Литиевые батареи и импульсные зарядные устройства обеспечивают более быстрое питание.

Батарея может быть от 3 до 36 вольт. При одинаковом крутящем моменте напряжение инструмента может изменяться. Высоковольтные батареи дольше сохраняют максимальную номинальную мощность устройства, пока заряд не уменьшится.

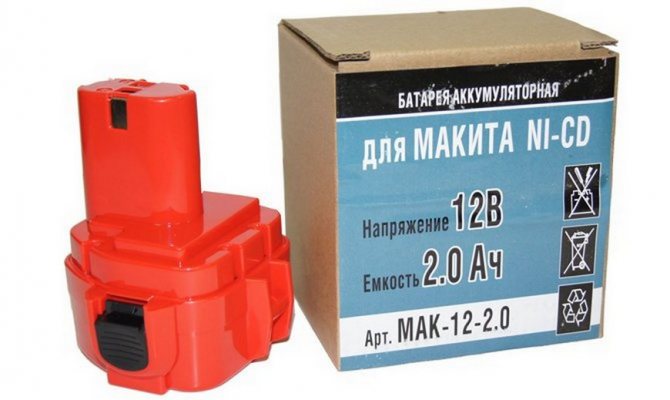

Никель-кадмиевый аккумулятор

Среди этих моделей есть изделия с U = 7,2 В (9,6 В, 12 В, 14,4 В, 18 В).

Всем нужен высокий уровень заряда. Перед тем, как вернуть их в заряд, необходимо убедиться, что аккумулятор полностью разряжен, в противном случае существует риск сокращения срока службы изделия.

Отличным вариантом будет использование специализированных зарядных устройств, которые перед зарядкой полностью разрядят Ni-Cd аккумулятор.

Замена Ni─MH, Li─Ion, Ni─Cd элементов в аккумуляторе шуруповёрта

После восстановления элементов их следует спаять. Если вы решили не сбрасывать, а заменить элементы батареи, вы можете поискать их в соответствующих интернет-магазинах. Цена на никель-кадмиевые аккумуляторы номиналом 1,2 В, 2000 мАч находится в пределах 200 руб. В любом случае их нужно будет заменить в сборке, а значит, их нужно будет сварить. Для замены элементов в батарее шуруповерта Next вам потребуются:

• Кусачки.
• Паяльник на 25-30 ватт;
• Сварочная кислота;

Сначала откусываете или отпаиваете элемент от соединительной пластины. Затем восстановите или просто замените. Далее к пластине приваривается заготовка, чтобы получилась гирлянда. Рекомендуем паять быстро, чтобы внутренняя часть батареи не была повреждена нагреванием корпуса.

В идеале следует сохранить все соединительные пластины и припаять к ним элементы. Если это не помогло, замените их медными пластинами соответствующего сечения. Это важно, ведь если сечение не соответствует стандартному, эти места при зарядке будут нагреваться. В результате может сработать термистор. Само собой разумеется, что при сварке элементов необходимо соблюдать полярность.

Если у вас есть отвертка для металлогидридных батарей, прочтите, как отремонтировать Ni─MH батареи.

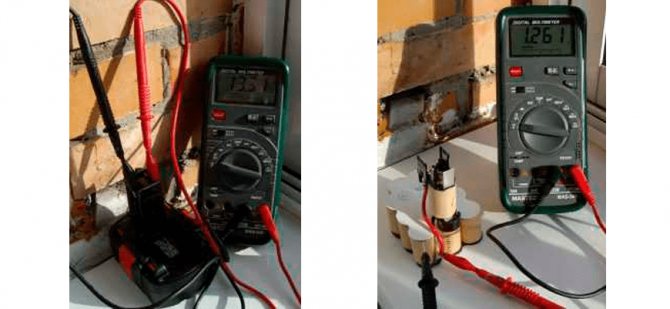

Собрав всю батарею, нужно ее зарядить, после чего нужно измерить напряжение всех ячеек. После зарядки она должна быть примерно одинаковой для всех ячеек (около 1,3 вольта). Затем разрядите аккумулятор. Вы можете сделать это, включив отвертку, или вы можете использовать лампочку, как показано выше. Рекомендуется проводить эту процедуру один раз в три месяца. Это так называемая очистка памяти Ni-Cd аккумуляторов.

Как собрать один аккумулятор из двух

Так уж сложилось, что лучший выход из ситуации, когда обе батареи «зацеплены» – это способ собрать целую батарею из двух. Используя любой из предложенных способов, можно разобрать оба блока, чтобы понять, какие элементы подходят для дальнейшего использования, а от каких стоит отказаться.

Для этого вам понадобятся:

• два провода;
• две батареи;
• нагрузочное сопротивление (возможны два);
• зарядное устройство;
• любая тонкая и плоская отвертка;
• скальпель;
• кусок наждачной бумаги;
• вольтметр для измерения напряжения.

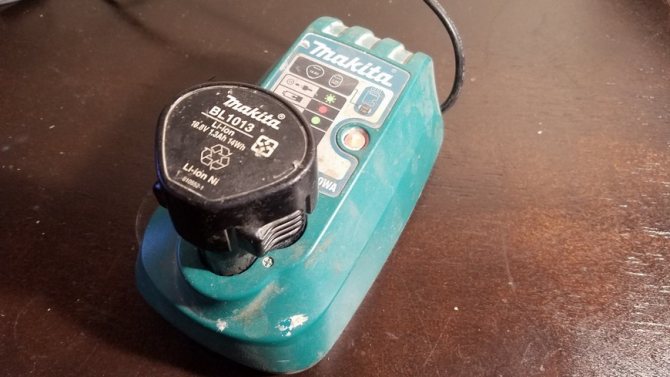

Заряжаем аккумуляторы

Перед тем, как разбирать блоки, убедитесь, что вы хорошо их загрузили. При последующих измерениях напряжения это именно то, что поможет вам выяснить, какие батареи «активны», а какие нет. Перед зарядкой аккумуляторов рекомендуется очистить внутренние контакты зарядного устройства наждачной бумагой, так как любое контактное сопротивление может «дать» некорректный процесс зарядки.

При поочередной зарядке обеих батарей обратите внимание на скорость их зарядки. Если аккумулятор заряжается быстро и индикатор заряда сигнализирует об окончании процесса через несколько минут, это означает, что в аккумуляторе определенно есть дефектные элементы. И, конечно же, когда аккумулятор заряжается слишком медленно или совсем не потребляет энергию, его обязательно нужно разобрать и «протестировать» все батареи внутри. Подробнее о времени зарядки аккумулятора шуруповерта →

После зарядки и разборки аккумулятора вы увидите, что внутри него несколько элементов: банки. Число может варьироваться в зависимости от уровня напряжения вашего прибора. Банки подключаются в определенную серию. Внутри находится термодатчик, поднесенный к контактным пластинам.

Если сигнал от датчика температуры к зарядному устройству неправильный, аккумулятор получит недостаточный или чрезмерный заряд. И то, и другое крайне нежелательно для аккумулятора и отрицательно сказывается на его работоспособности. По этой причине настоятельно рекомендуется очистить контакты перед зарядкой обеих батарей.

Для чего нужна нагрузка

Работаем с нагрузочным сопротивлением. Как было сказано, можно взять два, каждый номиналом 1 Ом. Если поставить их оба параллельно, общее сопротивление получится 0,5 Ом. Необязательно придерживаться этих рейтингов, но чем ниже сопротивление, тем лучше.

Какую роль играют нагрузочные резисторы при качественной замене аккумуляторного блока? Если мы возьмем какой-нибудь электроприбор и измерим индикатор напряжения в его батарее, мы получим определенное значение. Однако это значение не показывает, насколько хорошо конкретный аккумулятор может отдавать свою энергию. Если мы измеряем напряжение под нагрузкой, мы получим так называемое «падение напряжения». Только по нему можно судить, насколько хорош или плох аккумулятор.

Нагрузочное сопротивление в виде двух небольших кусочков металла и параллельно соединенных проводов аккуратно подключается к вольтметру. Этот метод зарядки приемлем только в том случае, если выходное напряжение аккумулятора составляет 12 В или меньше (безопасный уровень напряжения).

Провода аккуратно закреплены в «гнездах» вольтметра с щупами, а на вольтметре выставлен порог постоянного напряжения 20 вольт. Этого показателя достаточно, чтобы измерить U для всей группы элементов в целом и для каждого элемента в отдельности, что особенно важно.

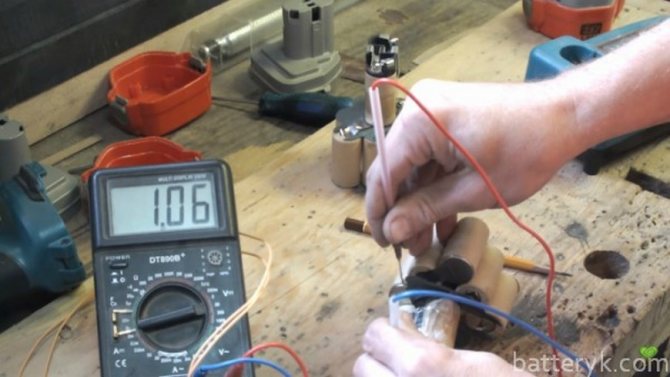

Измеряем напряжение

Перед тем, как измерить напряжение элементов, приготовьте простой карандаш, которым вы запишите значение U, излучаемое каждой батареей в луче. Поскольку в большинстве случаев «шагающие» отвертки комплектуются никель-кадмиевыми батареями, упакованными в плотные картонные слои, важно обеспечить доступ к батареям с обеих сторон.

Теперь осталось включить вольтметр (или мультиметр) и начать измерения. Во время измерения мы выставляем каждую батарею на пять секунд и смотрим, падает ли напряжение (обычно оно составляет около 1,2 В для каждой батареи отдельно). Закрепляем индикаторы карандашом. Нельзя долго держать щупы на батареях, т. К. Увеличивается сопротивление и они могут просто сгореть.

Практика показывает, что выходить из строя должен только один элемент всего комплекта, это отрицательно сказывается на работе всех аккумуляторов. Если манометр на любой «банке» составляет 1 вольт или меньше, значит, он уже исчерпал свой ресурс. Чтобы окончательно в этом убедиться, следует проверить уровень саморазряда каждой батареи в упаковке.

Повторные измерения выполняются через 15 минут. При измерении обязательно сверяйте первичные значения U с повторными. Если выясняется, что есть батарейки, у которых после первоначальных замеров напряжение резко упало при втором замере, значит, у них высокий саморазряд, и именно эти элементы уже пришли в полную негодность.

«Просчитав» непригодные элементы, отсоединяем их от остальных скальпелем и на их место ставим годные батарейки от запасного аккумулятора. Затем переделываем весь блок, забирая из двух полноценный.

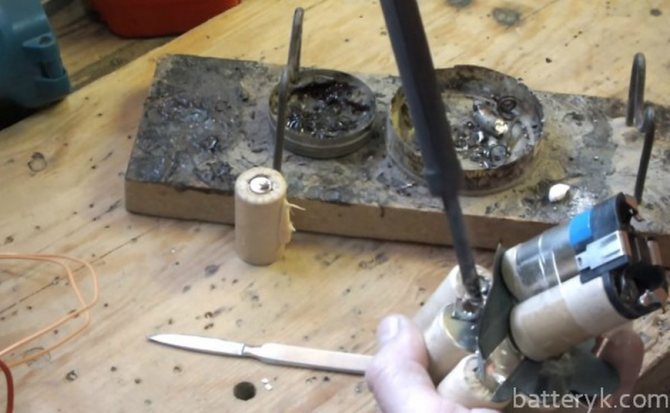

Спаиваем банки

Сварку следует производить точечной сваркой с использованием обычной таблетки аспирина. Припаивать один элемент напрямую к другому нельзя: любой нагрев вызывает испарение электролита и повышение температуры, что может быть критичным для аккумулятора.

При разборке балки и пайке важно не потерять частицы металла, которые могут быть незаменимы при сварке элементов между собой. На всякий случай можно позаботиться о том, чтобы сделать запасные заготовки для пластин, заранее согнув металл. Важно помнить следующее: чем лучше паяете, тем лучше будет работать аккумулятор.

Аспирин выделяет много едких паров, поэтому работайте в хорошо вентилируемом помещении. В качестве припоя берется мягкий плавкий состав с текучими свойствами. Припой посыпается порошком аспирина, затем он протекает между пластинами и плотно соединяет их, а аспирин помогает закрепить состав в нужном месте.

Собранный аккумулятор устанавливается в корпус и проверяется работа отвертки. Если прибор находится в работе, вновь собранный аккумулятор заряжается в обычном режиме и снова проверяется его работоспособность. Если обороты инструмента не падают, значит эксперимент прошел успешно. Поскольку никель-кадмиевые аккумуляторы работают долго при правильной эксплуатации, есть вероятность, что собранный своими руками новый аккумулятор не выйдет из строя, а самодельный аккумулятор для шуруповерта сработает нормально.

Замена

Если починить составные компоненты питания в АКБ не представляется возможным, то их надо заменить. Сделать это тоже можно своими руками. В этом нет ничего сложного

Главное – действовать аккуратно, осторожно и по инструкции. Старайтесь ничего не повредить в процессе. Конечно, можно купить новую батарейку и установить ее в шуруповерт (их характеризует взаимозаменяемость)

Можно провести замену поврежденной банки в самом АКБ

Конечно, можно купить новую батарейку и установить ее в шуруповерт (их характеризует взаимозаменяемость). Можно провести замену поврежденной банки в самом АКБ.

• Сперва уберите из цепочки устройства элемент питания, который перестал правильно функционировать. Если учесть тот факт, что они соединяются друг с другом специальными пластинками, встроенными при помощи точечной сварки, то лучше для этого пускать в ход бокорезы. Не забывайте оставлять в процессе хвостовик нормальной длины (не слишком короткий) на нормально функционирующей баночке, чтобы возможно было прикрепить его к новой детали питания.
• Новенькую деталь прикрепить при помощи паяльника на тот участок, где была старая дефектная баночка. Не забывайте следить за полярностью элементов. Положительный (+) вывод надо припаять к отрицательному (-) выводу и наоборот. Для этого нужно будет использовать паяльник, мощность которого составляет не меньше 40 Вт, а также кислоту для него. Если у вас не получилось оставить нужной длины пластинки, то допустимо соединить все баночки при помощи медного проводника.
• Теперь надо вернуть батарейку обратно в корпусную часть по такому же плану, по которому она находилась там еще до ремонтных работ.
• Далее надо сделать выравнивание заряда на всех баночках по отдельности. Делать это надо путем нескольких циклов разрядки и повторной зарядки устройства. Далее надо проверить потенциалы напряжения на каждом из имеющихся элементов, используя мультиметр. Они все должны держаться на едином уровне в 1,3В.

Если речь идет о ремонте блоков аккумуляторов с банками литий-ионного вида, то здесь действовать следует по аналогичной схеме. Однако есть один нюанс, который может немного затруднить задачу, – это отсоединение батарейки от платы. Тут поможет только один способ – замена пострадавшей банки.

Неисправности аккумуляторов для шуруповёртов

Обычно при выходе из строя никель-кадмиевого аккумулятора для отвертки один или несколько элементов аккумулятора выходят из строя. Поэтому основная задача при ремонте аккумулятора шуруповерта – выявить вышедшие из строя элементы.

При диагностике элементов вам понадобится мультиметр для измерения напряжения. На никель-кадмиевых и никель-металлгидридных батареях напряжение составляет 1,2–1,4 вольт, а на литий-ионных – 3,6–3,8 вольт.

• Затем приложите нагрузку к аккумулятору (включите отвертку). Если не хотите снова собирать, подключите нагрузку в виде лампочки на 12 вольт к клеммам «гирлянды;
• Полностью зарядите аккумулятор отвертки;
• Через некоторое время снова измерьте напряжение на элементах. Те банки, у которых напряжение отличается от среднего на 0,5-0,7 вольта, необходимо сбросить или заменить. При визуальном осмотре особое внимание обращайте на банки со следами коррозии и разводов.
• Разобрать корпус;
• Измерьте напряжения всех элементов и отметьте те, напряжение которых ниже номинального. Номинальное напряжение указано на корпусе каждой банки. Обычно их заворачивают в бумажную пленку;

Таким образом, уже ведутся работы с предметами, признанными неисправными. Подробнее об этом ниже. И здесь также стоит упомянуть такие неисправности, как нарушение сварки на стыках элементов, выход из строя датчика температуры и т.д. Но поломки такого типа встречаются очень редко и не заслуживают внимания.

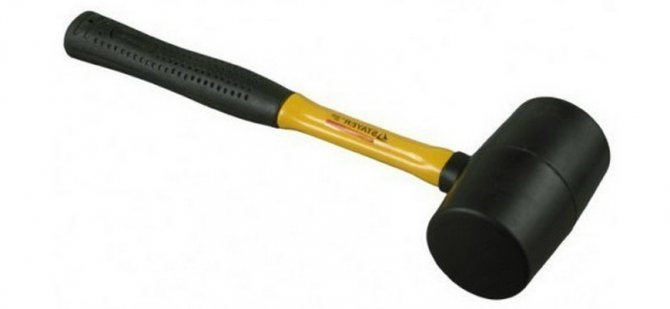

Как разобрать аккумулятор с помощью обычной киянки

Для того чтобы разобрать АКБ от шуруповерта Bosch, «Метабо» или любого другого инструмента на 12 вольт и больше, нужно приложить определенные усилия. Если просто расковырять отверткой прилегающие друг к другу края аккумуляторного блока, получится неаккуратно. К тому же, есть больший риск, что хрупкая пластиковая конструкция просто сломается.

Поэтому рекомендуется взять киянку и начать потихоньку отстукивать по краю шва до появления характерных звуков, означающих, что сам шов начинает потихоньку ослабевать. Стучать придется долго, и для этого потребуется время и терпение. Но именно таким способом можно добиться того, что разборка аккумулятора от шуруповерта «Макита» увенчается успехом, без лишних поломок и потерь.

Через некоторое время раздастся треск ломающегося шва. Сами батарейки внутри от таких манипуляций не повредятся. Сломается только шов, скрепляющий блок, а «банки» и две половинки корпуса из пластмассы останутся целыми и невредимыми.

Когда мы разбираем блок, стучать киянкой по корпусу следует слегка, не прилагая особых усилий, так, чтобы она слегка отскакивала от поверхности. Время от времени между постукиваниями можно пытаться потихоньку оттягивать нижнюю крышку блока, тем самым проверяя, насколько ослабел шов. В подобных случаях разве что слегка повредится сама киянка, но ничего страшного в этом нет.

Когда щелчки при постукивании станут регулярными, следует проверять блок каким-нибудь тонким ножичком, аккуратно вставляя его между половинками корпуса. Когда две части корпуса начнут размыкаться, это будет видно — значит, мы уже почти добились цели.

Сразу стоит предупредить о том, что аккумуляторные блоки 12-вольтового шуруповерта «Макита» часто бывают на редкость крепкими и с трудом поддающимися разборке. Но если потихоньку работать киянкой, шов на клею начнет постепенно осыпаться. По времени на это может потребоваться от десяти минут и больше. Но для человека с опытом весь процесс занимает не больше шести минут.

Именно так, постепенно и аккуратно, можно разобрать тот аккумулятор шуруповерта, который производитель намеренно сделал «несъемным» — с целью, чтобы не менять в нем батарейки, а сразу бежать за новым, который стоит дорого. Разумеется, это потребует определенной сноровки и аккуратности. Но позволит сэкономить и денежные средства, а заодно и научиться тому, как разобрать аккумулятор от шуруповерта «Макита» своими руками.

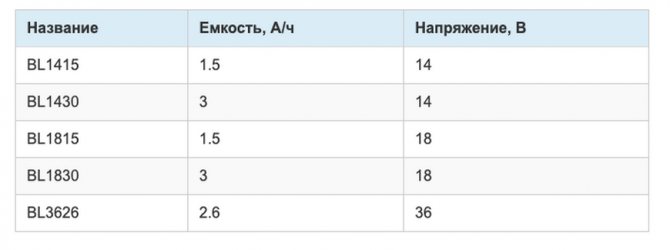

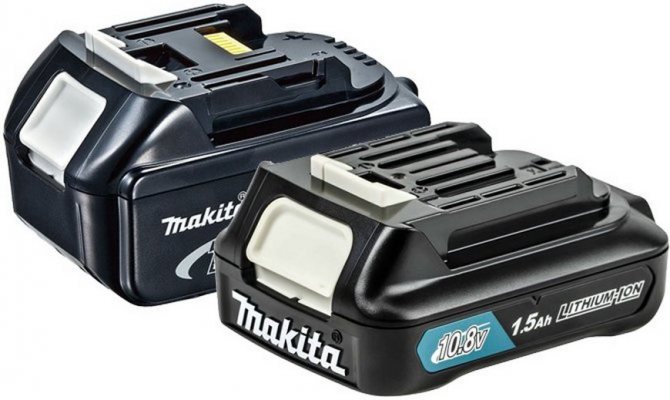

Литий-ионные аккумуляторы для шуруповертов «Макита»

В линейке этой серии есть устройства, потребляющие U = 14В (18В, 36В).

Такие аккумуляторы очень надежны и имеют долгий срок службы. Благодаря встроенному в аккумулятор датчику заряда аккумулятор совершенно не подвержен возгоранию, как и зарядка самого изделия.
