Что можно сделать из шуруповерта: электровелосипед, лодочный мотор, самоделки своими руками из старого двигателя

Подъемный механизм для крыльчатки

Применение подъемного механизма в моторе позволяет не только управлять движением лодки, но и в случае необходимости поднимать гребной винт над поверхностью воды. В идеале, такое устройство должно обеспечивать повороты винта как в горизонтальной, так и в вертикальной плоскостях.
Самая простая и вместе с тем наиболее эффективная конструкция могла бы выглядеть следующим образом: за транец лодки, с помощью струбцин крепится мотор. Струбцины жестко прикреплены к пластине или квадрату, и имеют кольца, в которые продета трубка с приваренной к средине перпендикулярно оси направляющей, в которую и продет вал мотора.

Такое шарнирное решение достаточно просто и не требует дополнительных, сложных решений.

Переделка шуруповерта в триммер либо газонокосилку

Чтобы сделать своими руками электрокосу, потребуются такие детали и материалы:

кусок пластиковой трубы длиной около 2 м;
паяльник с набором для пайки;
крепеж: саморезы, болты с гайками;
45 градусов пластиковый уголок;
заглушка на трубу;
12 V мотор от электрошуруповерта и аккумуляторная батарея с него;
провод;
переходник с 40 на 50 мм для пластиковых труб;
кнопка включения;
ведро пластиковое;
зажимы контактные (крокодилы) – 2 шт;
лезвия от канцелярских ножей.

Процесс переделки осуществляют так:

разобрав электрошуруповерт, достают моторчик;
прикрепляют его к заглушке, отметив предварительно и просверлив в ней посадочные отверстия;

прикрепляют 2 винтами электродвигатель;

припаивают вывода к мотору;

устанавливают электромотор, просовывая его проводки в трубе;

отмечают маркером на трубке место расположения будущего выключателя;

просверливают отверстие;

подсоединяют к выключателю проводки, монтируют его;

к концам выходящих проводов присоединяют контактные зажимы для возможности быстрого подключения к аккумулятору;

из переходника делают аккумуляторный держатель;

подключают накопитель, соединяют переходник с трубкой;

делают ножи из лезвий;

с помощью обычного зажима для клемм насадку соединяют с валом мотора;

из пластикового ведра изготавливают защитный кожух;

приклеивают деталь к трубе;

проверяют работоспособность конструкции.

Созданное приспособление позволит косить только травяной покров с мягкими стеблями.

Различных вариантов газонокосилок на базе сетевых моделей дрелей-шуруповертов много. На фотографиях ниже представлены две самоделки.

Вначале создают из металла, фанеры либо других материалов основание, к которому затем прикрепляют колеса, а также ручку управления. Хомутами либо к стойке фиксируют электрошуруповерт. В патрон вставляют режущую насадку. Чтобы защитить ноги от разлетающейся травы, к задней части основы прикрепляют кожух. Питание делают через кнопку или напрямую от сети.

Аккумуляторную или сетевую модель электрошуруповерта можно превратить в гравер, который по-другому называют дремелем, бормашиной, мини-дрелью, прямошлифовальной машиной. Для этого достаточно просто купить в магазине насадку

и выточить любую биту под нее.

Самодельный патрон позволит применять разнообразную оснастку, предназначенную для дремелей.

Процесс создания гравера с гибким валом демонстрирует следующий видеоролик.

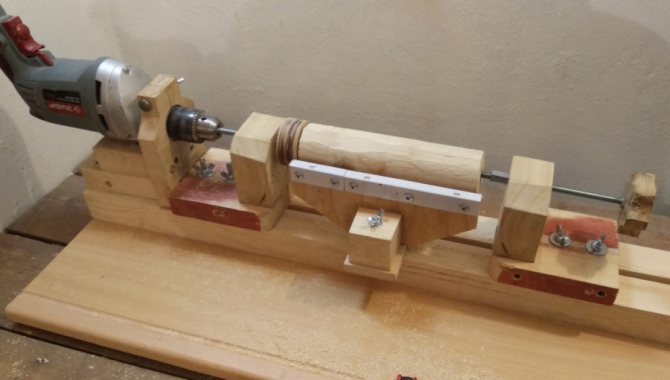

Токарный станок по дереву

Создание изделий из деревянной заготовки не обойтись без станка для работы по дереву. В качестве рабочей поверхности станка можно использовать верстак из дерево с ровной поверхностью.

По размерам инструмента из рейки выполнить постель, в которой будет расположен и зафиксирован шуреповерт. Для фиксации применяется обычный хомут. Постель крепится к основанию при помощи саморезов или струбцины.

В патрон шуруповерта помещается оправка с зубьями. Для изготовления задней бабки подойдут 2 бруска с винтом для регулировки, заточенные под размеры конуса. Крепится бабка напротив шуруповерта. При этом его ось должна находиться на одном уровне с регулировочным винтом бабки.

Струбциной закрепить задний упор на основании будущего станка. Простой токарный станок для работы по дереву готов к использованию.

Оборудование для столярной мастерской

Еще несколько интересных предложений, как изготовить оборудование для домашней столярки на базе обычного шуруповерта.

Токарный станок по дереву

При изготовлении изделий из дерева трудно обходиться без токарного станка. Его можно соорудить своими руками. Для станины идеально подойдет ровный деревянный верстак. В качестве передней бабки и привода вращения можно использовать шуруповерт. В деревянную постель, сделанную из бруска по форме шуруповерта, нужно уложить инструмент и зафиксировать хомутом. Брусок можно закрепить струбциной, а при постоянном использовании станка прикрутить саморезами. В патрон необходимо вставить зубовую оправку. Задняя бабка выполняется из двух брусков с регулировочным винтом, который затачивают под конус. Устанавливается она напротив закрепленного шуруповерта так, чтобы ось инструмента совпадала с осью регулировочного винта задней бабки. Конструкцию заднего упора закрепляют струбциной. Если планируется обрабатывать крупные детали, то крепление должно быть более надежным. Подручник тоже можно изготовить из бруска, закрепив его к верстаку струбциной. Примитивный токарный станок для домашней мастерской готов.

Настольный сверлильный станок

Другим не менее важным оборудованием является сверлилка. Ее тоже можно изготовить из шуруповерта. Для этого понадобится шуруповерт б/у. С него необходимо взять двигатель с редуктором и патроном. Теперь нужно изготовить два хомута из текстолита, которые будут выполнять функцию фиксации сверлильной головки станка. Чтобы добиться максимальной соосности всех отверстий на хомутах, их лучше обрабатывать вместе, за один постав. Тогда удастся избежать перекосов.

В качестве ограничительных стоек используют втулки с внутренней резьбой. Они должны быть одинакового размера, соответствующего расстоянию между хомутами. После этого изготавливают еще один хомут из текстолита и две бобышки из капролона. Их просверливают не по центру, получив две эксцентричных втулки. Хомут устанавливают на пруток и с помощью эксцентриков выбирают люфт. После этого устанавливают рычаг из дерева на пружине, чтобы сверлильная головка возвращалась в исходное положение. Для подачи питания необходимо использовать трансформатор мощностью более 150 ватт и выходным напряжением, как у используемого шуруповерта. После этого нужно поставить диодный мост и конденсатор, установить сверлильную головку на станину.

Ручной фрезер из шуруповерта: пошаговая инструкция

Его можно переделать в ручной фрезер. Для этого не нужно приобретать дорогостоящие материалы. Все, что нужно, найдется в мастерской или гараже практически под ногами. Для обустройства ручного фрезера из шуруповерта понадобятся куски толстой фанеры или ДСП, хомут для крепления инструмента, крепеж в виде болтов и саморезов, слесарный инструмент и перьевое сверло для дерева. В последнем случае можно воспользоваться сверлильной коронкой.

Собрать самодельный фрезер довольно легко. Для этого необходимо:

Из кусков выбранного материала вырезать основание, вертикальную стойку, на которой при помощи хомута будет закреплен шуруповерт, упор и косынку для придания жесткости конструкции. Размеры деталей выбираются произвольно, в соотношении к габаритам электроинструмента.
В основании при помощи перьевого сверла просверлить отверстие Ø 40 мм для свободного доступа режущего инструмента в зону обработки.
Изготовить хомут по диаметру ручного инструмента.
На вертикальной стойке при помощи хомута закрепить шуруповерт так, чтобы его патрон оказался на расстоянии в несколько миллиметров от основания.
Установить ребро жесткости.
На вертикальной стойке зафиксировать шуруповерт упором.
В патрон инструмента установить фрезу.

Фрезер из шуруповерта готов к использованию. Такой станок не сможет стать полноценной заменой ручному фрезеру из-за небольшой мощности и малой скорости вращения шпинделя, но решит вопрос фрезерования небольших деталей в условиях домашней мастерской.

Дисковая пила

Кроме этого, для своей столярной мастерской из шуруповерта можно сделать циркулярку. Для этого нужно изготовить рабочую поверхность, применив лист ДСП или толстую фанеру. В столешнице нужно выполнить пропил для выхода дисковой пилы. Шуруповерт нужно надежно закрепить с нижней стороны рабочей поверхности, использовав металлические или деревянные хомуты. Таким же образом необходимо сделать крепление вала

Важно, чтобы пильный диск выходил над рабочей поверхностью стола не более, чем на треть своего диаметра

Болгарку

При отсутствии шлифовальной машинки ее можно заменить самодельной болгаркой, выполненной из старого шуруповерта. Для этого используется насадка или переходник, оснащенные редуктором, которые можно приобрести в готовом виде. Не исключена также возможность изготовления таких приспособлений своими руками. Для этого пригодятся шпильки, гайки и шайбы, диаметр которых аналогичен с диаметром патрона шуруповерта.

После разбора корпуса инструмента и демонтажа его редуктора в его патрон на место редуктора вставить конец насадки либо переходника. Собрав корпус нового инструмента, самодельная углошлифовальная машинка готова к использованию.

Изготовление станка для намотки катушек из дрели

Что еще можно изготовить из старой ручной дрели, которая уже более 10 лет пылиться в гараже. Конечно, же можно изготовить простейшее приспособление, которое позволит наматывать катушки. Наматывать можно не только нитки и канаты, но еще и проволоку, например, при перемотке электрических двигателей.

Конструкция такого станка очень простая, и для его изготовления понадобится воспользоваться следующими устройствами:

Тиски — в них крепится неподвижная рукоятка или упор инструмента, расположенный в горизонтальном положении
Брусок из дерева соответствующего размера, который располагается возле патрона. Этот брусок выступает в роли упора, удерживая инструмент в горизонтальном положении
В патрон инструмента крепится катушка или другие устройства, на которые происходит намотка материала — проволоки, каната, нитей и т.п.

Фото такого устройства показано на фото ниже. Если закрепить в патроне точильный круг, то инструмент можно использовать в качестве ручного точила.

Доработка бензокосы

Лодочный мотор из триммера требует небольшой доработки, чтобы получить рабочую «лошадку» для плавсредства. Достоинством бензиновых триммеров является небольшая цена и ремонтопригодность. Самодельные моторы для лодок на основе бензокосы имеют встроенный бак, вал и редуктор. Можно поискать специальный комплект для переоснащения, в котором будет гребной винт и привод из нержавейки, а также набор переходников к валу триммера. Нередко встречаются комплекты со струбциной для установки на транец, поэтому проблем с креплением к плавсредству не будет. Если действовать по прилагаемой инструкции, то лодочный мотор из газонокосилки можно за 20-30 мин.

Больше умений понадобится от рыболова, если он решил кардинально изменить конструкцию триммера. В этом случае появляется огромный простор для фантазии и смекалки. Один из вариантов предусматривает изготовление вертикальной ноги.

Чтобы повернуть вал на 90 градусов по отношению к двигателю, понадобится редуктор от болгарки.
Имеющуюся трубку от триммера необходимо укоротить при помощи отрезной машинки. Внутри втулки лучше заменить подшипниками.

Простой винт можно сделать из полоски дюрали 10х30 см толщиной 2 мм. Приложив к заготовке трафарет с двухлопастным винтом, необходимо сделать разметку. Вырезать винт можно с помощью болгарки и зубила. Кромки необходимо обработать напильником. Положив пластину на ровную поверхность, следует отогнуть обе лопасти на высоту 1 см.

В центре сверлится отверстие для соединения с валом. Чтобы во время вращения лопасть не задела баллон плавсредства, лучше сделать кольцевую насадку. Лодочный мотор на базе триммера готов, можно отправляться на водоем.

Генератор

Аккумуляторные модели шуруповерта отлично подойдут для создания самодельного генератора. При вращении его ручки прибор сможет подавать электрическую энергию. Такой генератор можно использовать в условиях похода или при выключении электроэнергии в дачном доме. Самодельный генератор может быть использован для подзарядки аккумуляторных батарей (6-12В).

Для работы подойдет шуруповерт, рабочее напряжение которого составляет 18 и больше В. Мастера советуют придерживаться такой последовательности действий:

Разобрать корпус шуруповерта.
Выпаять его электроплату.
На место АКБ установить диодный мост, подходящий по техническим параметрам и характеристикам.
Изготовить удобную в использовании ручку, закрепив ее в патроне шуруповерта.

По завершении таких простых доработок остается только собрать корпус. Самодельный генератор готов к работе.

https://youtube.com/watch?v=3WVBIXq4LMc

Как сделать своими руками?

Напоследок остается рассказать об изготовлении простейшей ручной дрели своими силами. Описываемый метод предполагает использование старого зонта, дюбеля и сверла в качестве составляющих создаваемого инструмента, а также простейшего инвентаря – молотка и ножовки по металлу. Практика показывает, что решить данную задачу можно за несколько минут, придерживаясь приведенного ниже алгоритма:

взять зонт и отпилить от его стержня фрагмент требуемой длины (вместе с ручкой);
согнуть заготовку в двух местах под углом, максимально близким к прямому;
подобрать дюбель подходящего диаметра и вбить его в трубку на предельно возможную глубину, после чего надежно зафиксировать в нем сверло.

Если же мастеру необходим более тонкий режущий инструмент, ему понадобится еще один дюбель, который нужно вбить в уже установленный. По завершении данного действия остается взять сверло меньшего диаметра и закрепить его описанным выше способом.

Подводя итог, можно констатировать, что ручные дрели заслуженно пользуются своей популярностью. Использовать их есть смысл каждому, кто ценит надежные и неприхотливые инструменты, способные обеспечить высокое качество выполняемых работ.

Обзор ручной дрели и принцип ее работы вы можете увидеть в следующем видео.

Сборка ручного походного электрогенератора и самодельного ветрогенератора

Из аккумуляторных моделей инструмента не составит особого труда сделать самодельный генератор, который будет выдавать электроэнергию при вращении рукой приделанной рукоятки. Такое приспособление пригодится в походных условиях. Чтобы сделать динамо-машину, не потребуется кардинальным образом модифицировать изделие. Все необходимое для создания походного генератора в конструкции устройства уже имеется, понадобятся только незначительные доработки.

С помощью созданного оборудования можно будет заряжать аккумуляторы 6 или 12 V.

Для переделки подойдет электроинструмент с рабочим напряжением от 18V и выше. Модификацию проводят следующим способом:

разбирают электрошуруповерт;

аккуратно выпаивают электронную плату;
ставят вместо батарей подходящий по параметрам (габаритам, техническим характеристикам) диодный мост внутрь аккумуляторного корпуса;

изготавливают удобную ручку с рукояткой;
конец без рукоятки закрепляют в патроне.

Итоговая конструкция после проделанных манипуляций будет иметь вид примерно как на фотографии ниже.

Диодный мост необходим, чтобы рукоятку электрогенератора можно было крутить в любом направлении. Вместо рукоятки можно вставить насадку с лопастями. Тогда получится простенький ветрогенератор.

Электрогенератор, работающий от силы ветра, также изготавливают другим способом, в виде флюгера. При этом с аккумуляторным устройством поступают так:

разбирают шурупогайковерт;
достают электромотор, отсоединив его контакты;
снимают патрон с редуктором (роторную часть);

в патрон вставляют вал электромотора, зажимая его;
к шестерне редуктора болтами прикрепляют круглую металлическую пластину около 1 мм толщиной, которая послужит основой для фиксации лопастей изготовленных, например, из пластиковых труб;
зажим с хомутом одевают на вал между патроном и шестеренкой;

вырезают из фанеры или тонкого металла прямоугольную основу;
с помощью зажима с хомутом крепят к ней двигатель с патроном, просверлив под крепление отверстия в нужных местах;

делают кожух для защиты ветрогенератора (от осадков, пыли и других непредвиденных воздействий), например, из-под кофейной банки;
вставляют основание с двигателем и патроном внутрь, закрепляя элементы с помощью клея, а крышку — герметиком;

делают лопасти, присоединяя их к круглой пластине агрегата;
изготавливают флюгер;
на один из его концов монтируют собранный генератор;

подсоединяют проводки к выходам мотора;
проверяют с помощью мультиметра выходное напряжение, вращая лопасти от руки.

Вариантов ветрогенераторов много. К опоре пристраивают даже весь шуруповерт, снабдив его насадкой с лопастями.

Самодельный лодочный мотор из мотоблока

Если предыдущий вариант считается маломощным, то устройство из мотоблока наоборот. У техники для работы с землей, как правило, надежные четырехтактные движки внутреннего сгорания. Такой мотор для лодки, изготовленный своими руками, способен везти пассажиров даже против течения на внушительной скорости.

Правда, приличный объем не позволяет ставить подобные конструкции на лодках ПВХ. По крайней мере на малых. Принцип того, как сделать лодочный мотор, из мотоблока следующий.

Вместе фрез в одной плоскости с валом ставят алюминиевые лопасти.
Лопасти должны находиться перпендикулярно движению судна. На вид это прямоугольные пластины, наполовину скрытые под водой. Остальная часть свободно перемещается по воздуху.
Устройство крепится к корпусу плавсредства и дает ему возможность легко двигаться даже на мелководье и водоемах со стремительным течением.

Использование в саду

Мы – часть природы. Как гармонично каждый из нас чувствует себя в саду, на даче или приусадебном участке. Ровно постриженный газон, прополотые грядки радуют наш взор. Вот только вручную достичь такого результата очень непросто. Ноющая спина, порезанные травой пальцы можно исключить из своей жизни, если применить изобретательность и с помощью примитивнейших инструментов сконструировать садовый триммер, или газонокосилку, как нам привычней этот инструмент называть.

Сделать такой триммер можно очень легко. Для этого нужно:

Шуруповерт с аккумулятором;
Диск для полировки кузова;
Два канцелярских лезвия;
Два шурупа.

Создание инструмента в буквальном смысле займет пару минут. На диск для полировки кузова прикручиваются шурупами два канцелярских лезвия. Только прикручиваются не жестко, а так, чтобы легко «болтались». Такой вариант соединения позволяет лезвиям не ламаться, а закладываться при соприкосновении с препятствием. Сам диск с уже прикрепленными лезвиями устанавливается в шуруповерт, естественно режущим инструментом вниз. Инструмент готов к работе!

Такой любительский триммер позволит косить траву в труднодоступных, узких местах, в междурядьях или там, где есть перегородки. Конечно же, несомненным «плюсом» является экономия времени и сил, которые вы затрачиваете на прополку вручную. Минусов видится только два – вам все-таки придется наклоняться и в такой позе срезать траву, а после этого собирать ее вручную.

Есть и своя специфика. С высокой травкой таким инструментом нужно «бороться» по-особому. Сначала срезать верхушку, а уж потом основание, так как длинная трава может запутываться на основании диска. Потом ее вручную требуется снимать.

Крутые идеи и лайфаки использования шуруповерта в домашнем хозяйстве

Кроме перечисленных механизмов, шуруповерт можно применить и для воплощения других идей в хозяйстве. Этот ручной электроинструмент поможет автоматизировать открывание въездных ворот, сделать лебедку для автомобиля или ножницы для резки металла. Если присоединить к нему насадку для резки жести, можно превратить обычную резиновую лодку в моторную, модернизировать процесс бурения лунок при подледном лове рыбы. Кроме того, все знают, что шуруповерт применяют в качестве привода к миксеру, мясорубке или соковыжималке.

Ознакомившись со статьей, читатель получил знания о нетрадиционном использовании шуруповерта. Теперь он может применить этот ручной инструмент для создания оборудования столярной мастерской, усовершенствования детских транспортных средств и других полезных вещей в домашнем обиходе.

Сверлильный станок, зачем он нужен

Просверлить тонкий материал не проблема. Достаточно взять в руки дрель, несколько секунд – и работа выполнена. Но что делать, если необходимо точно выверенное отверстие в толстом брусе? Ручной инструмент не подойдет, велик риск испортить заготовку. Результатом будет смещение центра отверстия, изменение геометрии, рваные края. Избежать подобных недочетов и создать отверстие с заданными параметрами поможет сверлильный станок.

Благодаря надежной фиксации обрабатываемой детали и центровке инструмента обеспечивается точность сверления, которую не удастся добиться, работая дрелью. Точность – обязательное условие при изготовлении мебели в домашней мастерской. Для создания самодельного присадочного станка для мебели придется слегка доработать уже готовый инструмент. Изготовление не потребует особых усилий и времени.

Не стоит забывать и об универсальности данного станка: меняя сверла, можно работать с любым материалом, от мягкой древесины до металла, легко просверливая листовую сталь. Вместо сверла можно использовать фрезу, тогда устройство заменит фрезерный станок небольшой мощности. Помимо всего прочего, сверлильный станок заметно облегчит труд мастеру. Работать со стационарным устройством легче, нет необходимости держать на весу тяжелый инструмент.

Из чего можно сделать лодочный мотор

Мотор можно изготовить различными способами, главное — выбрать подходящую основу и дополнительные детали. В качестве основы подойдет двигатель от триммера или мотоблока, а также шуруповерт. Наилучшими характеристиками обладает лодочный мотор из бензопилы.

Из триммера

Мотор для лодки из триммера экономит топливо и имеет прозрачный бак. Пропеллер (самодельный винт) делают из дюралюминия. Лопасти винта выгибают до 10 мм, кромки тщательно затачивают. Его надевают на место триммерной головки. Чтобы во время работы лопасти винта не повредили лодку, используют кольцевую насадку. Вал двигателя и винт соединяются переходниками. Стартер вынимают из газонокосилки. Мотор из триммера делают по подготовленному заранее чертежу.

Из шуруповерта

Если использовать аккумуляторный шуруповерт, то получится хороший самодельный двигатель. Для изготовления лучше выбирать прибор с напряжением 12 В. Процесс изготовления электромотора для лодки своими руками из шуруповерта:

Гребной винт должен иметь подъемный механизм, поэтому его крепят к транцу двигателя и фиксируют рамками и пластинами.
Струбцины оснащают кольцами. Через них прокладывают трубку с валом. Вал изготавливают из стальной проволоки или прутка.
Внутри трубки запрессовывают подшипники. Они обеспечат стальному валу легкое скольжение.
Чтобы уменьшить обороты электромотора, устанавливают редуктор от болгарки. Верхнюю часть вала зажимают в патроне шуруповерта.
Пропеллер изготавливают из нержавейки, толщина листа которой составляет 2,5−3 мм.

Из мотоблока

Из стартера мотоблока можно изготовить мотор для двигателя. Для сборки четырехтактной модели используют простую топливную систему, но водяная помпа должна быть высокого качества. Со старого лодочного двигателя снимают дейдвуд. Топливный насос устанавливают над карбюратором так, чтобы он не соприкасался с коромыслом, и закрепляют фиксаторами. Над верхней шестерней крепится коленчатый вал. Под дейдвуд монтируют водяную помпу. Если установить рессоры, то нижний шток будет свободно работать.

Много других интересных самоделок из подручных материалов вы найдете здесь.

Изготовление насадки для шуруповерта из ручной дрели

Мало кто знает о том, что можно сделать из старой дрели, поэтому не торопитесь утилизировать или продавать этот бесценный инструмент. Из него можно изготовить приспособление для шуруповерта, которое предназначено для завинчивания и вывинчивания разных крепежей. Это могут быть не только длинные саморезы, но еще и болты с гайками. Секрет этого устройства в том, что сделать из старой дрели можно очень полезную вещь, которая позволит добираться до труднодоступных мест с последующим вывинчиванием крепежных изделий.

Принцип изготовления насадки или приспособления под шуруповерт из ручной дрели заключается в выполнении таких манипуляций:

Для начала освобождаем инструмент от лишних деталей. Для этого следует демонтировать патрон с инструмента, а также рукоятку
Демонтируется также упорная пятка, которая в новом приспособлении не понадобится
Вал, на котором располагался патрон, имеет достаточно большой диаметр. В патрон шуруповерта установить вал такого диаметра не получится, поэтому приступаем к его стачиванию
Стачивать вал для уменьшения его диаметра рекомендуется на токарном станке. Использование для таких целей наждачного круга или болгарки не рекомендовано, так как стачивание получится неравномерным
Чтобы сточить вал на токарном станке, его понадобится изначально демонтировать с инструмента. Сделать это не трудно. В механизме возле конической шестерни, которая посажена на валу, находится отверстие со шплинтом. Этот шплинт необходимо выбить, тем самым разъединив шестеренку с валом
После стачивания вала до 8-10 мм на токарном станке, его следует установить на место, не забыв зашплинтовать. Вал изготовлен из каленой стали, поэтому перед тем, как его стачивать, рекомендуется проделать термообработку (нагреть его паяльной лампой)
Вал перемещается при помощи шарикового подшипника, который можно смазать, чтобы продлить срок его службы
Первая часть работы выполнена. Вал, который был сточен, на новом приспособлении будет применяться в качестве передаточного устройства. Рабочим элементом на приспособлении будет вал, на котором крепилась рукоятка
Второй вал имеет специфичную шестигранную форму, которую следует также обработать, чтобы можно было надевать на него торцевые головки или другие насадки. Самый простой вариант — это сделать из шестигранной формы торцевого выступа квадратную под закрепление головок
Сделать это можно при помощи болгарки и отрезного круга. При этом на такой вал можно будет устанавливать только головки для завинчивания и вывинчивания болтовых соединений
Если планируется применять приспособление для других целей, то на валу можно нарезать резьбы, предварительно сделав его цилиндрической формы и обточив до нужных размеров
На нарезанную резьбу необходимо завинтить патрон от дрели, в который можно устанавливать различные насадки — биты, миксеры, сверла, фрезы и т.п.
Учтите также, что для установки патрона на вторичный вал приспособления, понадобится также нарезать внутреннюю резьбу для контрольного закрепления цангового патрона
В завершении изготовления приспособления из старой ручной дрели необходимо отрезать оставшуюся часть, на которой крепилась упорная лапка
После этого самодельная приспособа готова к применению. Остается закрепить ее в патроне шуруповерта, и протестировать

Достоинство такого приспособления заключается в увеличении силы момента. Шуруповерт приводит в движение шестерню малого диаметра, которая передает усилие на большую шестеренку. К большой шестерне крепится малая, передаваемая усилие на вторую большую шестерню, на которой расположен вторичный вал, тем самым снижается скорость вращения, а значит, усиливается момент. В итоге приспособа позволяет выкручивать и срывать прикипевшие и заржавевшие болтовые соединения. Однако не забывайте, что главную роль выполняет шуруповерт, который должен иметь необходимый запас мощности, иначе может пострадать его двигатель.

Использование двигателя стеклоомывателя

Часть владельцев, которые решили самостоятельно изготовить электромотор для лодки, применяют различные двигатели на 12V, которые используются на борту автомобиля.

Подобные двигатели прекрасно подходят для подобных функций, хотя бы потому, что они рассчитаны для работы от автомобильного аккумулятора. Несмотря на это, они требуют некоторой доработки.

Владельцы лодок постоянно экспериментируют и находят удивительные решения. Заставляет их это делать слишком большая стоимость промышленных образцов. В результате, родилась идея установки на лодку мотора от газонокосилки. Это двигатели, мощностью около 6 л.с., которые рассчитаны на длительную работу под нагрузкой в различных условиях. Подобный двигатель можно приспособить к лодке, если использовать различные запасные части, предназначенные для ремонта еще советских лодочных моторов.

Мотор от бензопилы «Урал -2»

Некоторые умельцы запросто приспособили моторы от советских бензопил, в качестве моторов для лодок. В свое время выпущено огромное количество бензопил, о качестве которых нужно говорить отдельно. Несмотря на это, установленные на лодки, некоторые моторы служат по сей день. Главное, правильно все рассчитать.

Плюсы

Существует достаточное количество преимуществ, полностью оправдывающих использование описываемых инструментов.

Простота конструкции. Благодаря отсутствию большого количества составляющих механические дрели легко ремонтируются и не нуждаются в особо тщательном уходе. Это позволяет существенно уменьшить количество времени и средств, нужных для обеспечения работоспособности используемого инструмента. Решение данной задачи сложностью не отличается: оно предполагает своевременное нанесение смазочных материалов и замену деталей, исчерпавших свой рабочий ресурс.
Надежность и прочность. Опыт показывает, что сломать ручную дрель очень сложно даже при условии регулярной и весьма интенсивной эксплуатации. Это объясняется высоким качеством материалов, используемых при изготовлении таких инструментов (особенно тех, которые были выпущены во времена СССР). Многие механические дрели, произведенные несколько десятилетий назад, успешно служат до сих пор, неоднократно оправдав свою первоначальную стоимость.

Автономность. Описываемые инструменты не нуждаются в электрическом питании, а потому они могут применяться где угодно. Данное преимущество ручных дрелей особенно актуально для тех, кому приходится работать вдали от привычных благ цивилизации.
Демократичная цена. На сегодняшний день новую ручную дрель можно приобрести за 600-1000 рублей, тогда как бывшая в употреблении механическая «помощница» обойдется еще дешевле (примерно вдвое). Помимо технического состояния, на стоимость инструмента влияют его габариты, комплектация, материал корпуса и репутация завода-изготовителя.

Чаще всего мастера отдают предпочтения дрелям, выпускаемым в двуручном исполнении, используя их для создания небольших отверстий и пазов

Аккуратное выполнение таких работ предполагает точное регулирование глубины сверления и предельно осторожное вращение, для которых описываемый инструмент подходит в наибольшей степени

Гравер

Для того чтобы сделать гравер (бормашину) из шуруповерта без аккумулятора или с батареей можно воспользоваться специальным переходником, который продается в строительном магазине. Также потребуется бита, диаметр которой должен совпадать с отверстием переходника.

Чтобы изготовить гравер из старого шуруповерта с рабочим моторчиком потребуется:

разобрать корпус шуруповерта и извлечь из него все внутренности.
снять редуктор с мотора так, чтобы не повредить вал;
закрепить на валу насадка под биту.

Для защиты руки от тока, которым может «ударить» мотор его можно обмотать изолентой или сделать защитный кожух из резины (силикона).

Гравер из мотора от старого шуруповерта

Изготовление садового измельчителя

Садовый измельчитель для травы и тонких веточек (менее 1 см толщиной) может быть изготовлен на базе сетевой дрели-шуруповерта.

Создают агрегат так:

выбирают подходящую емкость, например, цинковую выварку;
по центру днища просверливают отверстие под вал, на котором будет зафиксирован нож либо несколько лезвий;
делают деревянный или металлический каркас для установки емкости или ставят ее на край стола;
к раме или днищу выварки прикрепляют дрель-шуруповерт, которую оснащают ножами;
монтируют кнопку включения/отключения;
делают сбоку прорезь в емкости — вырезают прямоугольник перед дном 10 на 20 см;
из жести делают рукав для выброса измельченных растений;
прикрепляют его к емкости;
проверяют работоспособность агрегата.

Ножи проще всего сделать из ножовочных полотен

. Устанавливать их нужно заточкой вниз. При этом можно изготовить несколько вариантов лезвий под разные травы. Если сделать к дрели-шуруповерту насадку в виде ножей, то траву можно просто измельчать в ведре или другой подходящей емкости.

Бюджетный вариант – делаем станок из дрели за 300 рублей

А это необычный способ, и потратить нужно будет около 300 рублей. Так вы получите приспособление, которое сверлит под любым углом, от 45 до 90 градусов.

Итак, рассмотрим особенности такого устройства:

Угол наклона. Для того, чтобы наклонять приспособление на требуемый угол сверления, будет достаточно раскрутить два зеленых рычажка сверху и по шкале выставить требуемый градус.
Ограничение сверления. Если вы закрутите ручки ограничения на требуемой высоте, то можно будет ограничивать глубину, на которую сможет войти сверло.
Фиксация. Приспособление можно зафиксировать в абсолютно любом положении на вертикальной плоскости. К примеру, это очень удобно, если меняешь сверла, чтобы дрель не опускалась вниз.
Фиксирование на поверхности стола. Если можно зафиксировать подошву устройства на четыре самореза, к примеру, к столу, обязательно пользуйтесь такой возможностью. Такая функция будет очень удобной, если требуется просверлить много однотипных деталей.
Подошва. Снизу есть углубление с шириной в 6 см, чтобы было удобнее устанавливать приспособление. В верхней части подошвы есть фаска с углом в 45 градусов с обеих сторон, и можно потребоваться сверление отверстия в ребре бруса квадратной формы.

В работе такое устройство простое и удобное. Это здорово поможет облегчить работы в мастерской, и при этом стоит сущие копейки.

Из чего делают самодельные моторы для лодок

Многие рыболовы имеют в кладовке или гараже неисправную электро- или бензотехнику. Если мотор в ней исправен, то можно такое устройство доработать под имеющуюся лодку. В некоторых случаях даже дешевле получается приобрести новый шуруповерт или бензокосу и доработать прибор, чем купить лодочный мотор. Именно финансовый вопрос толкает многочисленных «левшей» и «самоделкиных» на уникальные разработки.

Чтобы сделать самодельный лодочный мотор с электроприводом, понадобится аккумуляторная дрель или шуруповерт. В этом случае рыболову придется решить следующие проблемы.
К сожалению, емкости штатной батареи будет недостаточно для беззаботного плавания, поэтому придется брать на борт автомобильный аккумулятор 12V. Соответственно прибор также должен работать на таком же напряжении. Что касается мощности, то с легкой резиновой лодкой справится электроприбор, выдающий более 300 Вт.
Скорость вращения у шуруповерта достаточно большая, поэтому необходимо установить понижающий редуктор.
Также необходимо приобрести или изготовить самостоятельно приводной вал и гребной винт.

Самодельный лодочный электромотор будет работать бесшумно, что очень важно для хорошей рыбалки. Кроме того, заменить вышедший из строя электромотор будет дешевле, чем отремонтировать лодочный двигатель

Значительно увеличить зону облова позволяют бензиновые моторы, сделанные для лодки своими руками. Это могут быть силовые агрегаты от бензопил, бензокос, мотоблоков и т. д. Выбор установки зависит от размера и конструкции судна, а также от того, какое из устройств имеется в наличии.
Меньше всего доработок требуют триммеры. Они как будто созданы для установки на рыболовную лодку. Достаточно только вместо бобины с леской поставить гребной винт и уже лодочный мотор из триммера можно испытывать на близлежащем водоеме.
Двигатели от бензопилы, мотоцикла или мотоблока потребуют большего вмешательства умелых рук. Требуется угловой редуктор от болгарки, вал и гребной винт.

Все самодельные моторы для лодок требуют специального приспособления для крепления к борту плавсредства. Одно дело, когда судно имеет транец, к которому нужно присоединить двигатель. Несколько сложнее закрепить силовой агрегат на обычной резинке с надувными бортами по периметру.

Токарный станок

Токарный станок получится если шуруповёрт зафиксировать в деревянной подставке и установить на горизонтальную поверхность.

Ручной генератор – прибор, похожий на ветровой генератор. Процедура его изготовления идентична сборке ветрогенератора. На последнем этапе работ вместо насадки с лопастями к шуруповёрту прикрепляют ручку.

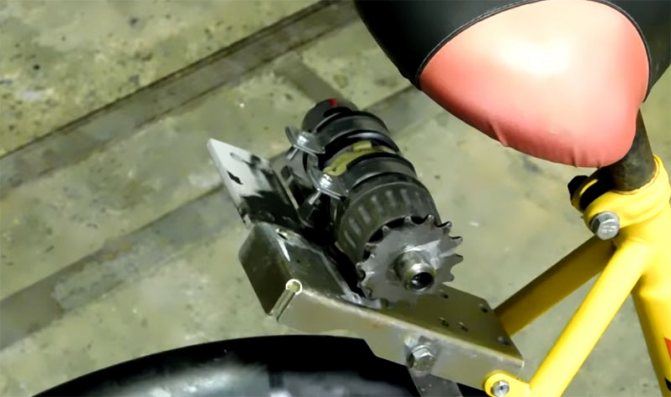

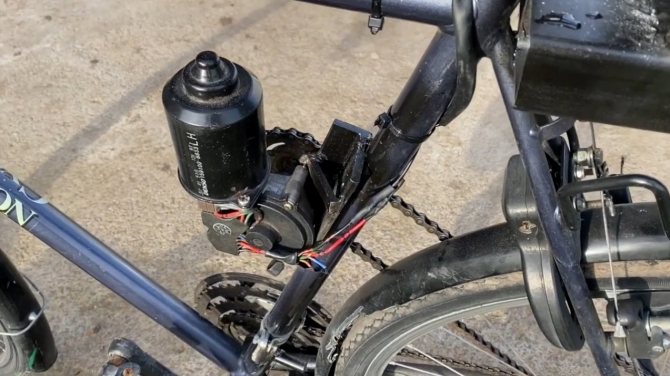

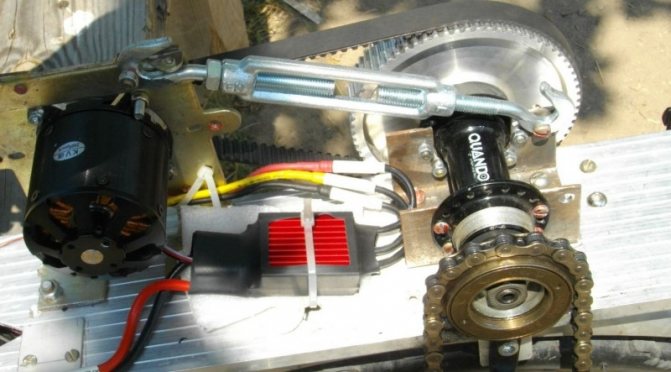

Сделать электровелосипед просто:

Изъять из шуруповёрта моторчик.
Соединив его с велосипедной звёздочкой.
Установить механизм в велосипед.

Такое приспособление для ребёнка можно из пластиковых труб, скрепив их между собой с помощью пластиковых стяжек, а моторчик из шуруповёрта использовать как мотор для катамарана.

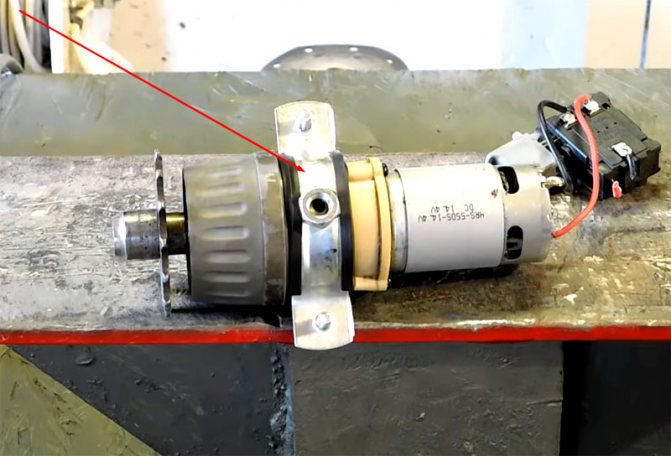

Такой аппарат довольно простой в сборке. Для преображения старого инструмента в новый необходимо прикрепить диск для резки металла к шуруповёрту вместо сверла.

Вместо двигателя нужно вмонтировать светодиоды с соблюдением силы тока, фонарик готов.

Шуруповерт широко используется в различных сферах деятельности для работы с крепежами разного вида: саморезами, винтами, болтами с гайками, мебельными конфирматами, шурупами и прочими. Также с помощью этого электроинструмента свертят отверстия в разных материалах, например, в различных металлах, в пиломатериалах, в бетоне. При этом функциональные возможности эксплуатируемой модели определяются величиной ее мощности и крутящего момента, наличием ударной функции.

Из шуруповерта можно сделать в домашних условиях разнообразную технику и инструмент для бытового использования. Кроме самого электроинструмента для переделки во многих случаях потребуются дополнительные детали и материалы. Но самодельные устройства обойдутся все же дешевле заводских аналогов, позволив автоматизировать и сделать более эффективным ручной труд.

Весь ассортимент шуруповертов разделяется на сетевые и аккумуляторные модели.

Обе разновидности изделий работают за счет электрической энергии, которая приводит во вращение электродвигатель. Только сам электромотор у сетевых устройств рассчитан на переменное напряжение величиной 220 V, а у аккумуляторной техники на постоянное разной величины, например, 12 V, 14,4 V. Эти конструктивные особенности вместе с техническими характеристиками во многом определяют, какие самоделки из шуруповерта получится собрать.

Электричество – это один из основных видов энергии, используемых человечеством. За счет электроэнергии функционирует бытовая техника, промышленное оборудование, станки, электроинструменты. Работа выполняется при этом электромоторами разной конструкции и мощности, которые питаются переменным или постоянным видами тока. По этой причине на базе шуруповерта или из отдельных его деталей можно собрать следующие технические устройства:

садовый измельчитель травы и веток;
триммер (электрокосу);
походный ручной генератор;
гравер (мини-дрель, дремель, бормашинку);
ветрогенератор;
газонокосилку;
болгарку;
мини-станки: сверлильный, шлифовальный, рейсмусовый, токарный, распиловочный, заточный;
инструмент для вязки арматуры;
привод открывания ворот;
средства передвижения для детей: квадрацикл, велосипед, самокат;
небольшой ледобур, ямобур, строительный либо кухонный миксер.

Реализация каждого варианта занимает разное время и требует дополнительных (незначительных) затрат, либо обходится вообще без них.

Способ №1 – Вторая жизнь старому магнитофону

Как Вы понимаете, первый вариант самодельной мини дрели будет изготовлен из забытого временем CD магнитофона. Все, что Вам нужно от бывшего хита продаж – моторчик, который будет вращать патрон с инструментом. Так как питание устройства происходит от 6 Вольт, дополнительно придется подыскать соответствующий блок питания либо несколько батареек. Вы можете использовать адаптер юсб, однако мощность в этом случае несколько понизится. Кроме этого, нужно самому купить цангу (продается в любом радиомагазине или на рынке, в интернете на AliExpress, цена небольшая) и найти подходящий корпус для самоделки, хотя это не обязательно, можно держать инструмент прямо за мотор.

Итак, для того, чтобы самостоятельно сделать мини дрель из моторчика в домашних условиях, Вы должны выполнить следующие действия:

К контактам устройства припаять два гибких проводка, как показано на фото.

В цангу установить сверло подходящего размера.

3. Готовую насадку посадить на вал моторчика, и закрепить патрон винтами

Обращаем Ваше внимание на то, что отверстие цанги должно идеально подходить под диаметр вала, который обычно составляет 1,5 либо 2,3 мм. В противном случае Вам будет сложно убрать вибрацию при работе самодельной маленькой дрели. Если же отверстие в цанговом патроне оказалось больше, чем вал электродвигателя, то вы можете попробовать подмотать несколько слоев скотча, плотной бумаги, полиэтилена или другого материала

Это компенсирует зазор и сократит вибрации

Если же отверстие в цанговом патроне оказалось больше, чем вал электродвигателя, то вы можете попробовать подмотать несколько слоев скотча, плотной бумаги, полиэтилена или другого материала. Это компенсирует зазор и сократит вибрации.

Все 4 болта на насадке аккуратно затяните, после чего подключите провода к источнику питания и испытайте готовую самоделку. Для удобства использования желательно в разрыв питания добавить кнопку или выключатель.

Вот и вся технология сборки устройства своими руками. Как Вы видите, сделать микродрель из моторчика совсем не сложно, даже электрику-новичку. Единственный недостаток такого устройства – маленькая прочность тонкого сверла. Если Вы будете сверлить отверстия не под прямым углом, оно сразу же сломается, так что будьте аккуратны и купите несколько свёрел про запас для тренировки.

Очень важный момент, о котором Вы должны знать – чтобы дрель крутилась в другую сторону, просто поменяйте провода местами! Интересную видео инструкцию о том, как сделать простую дрель, можете посмотреть ниже:

Простая бормашина из подручных средств
