Бензопила Урал: Особенности, характеристики, регулировка

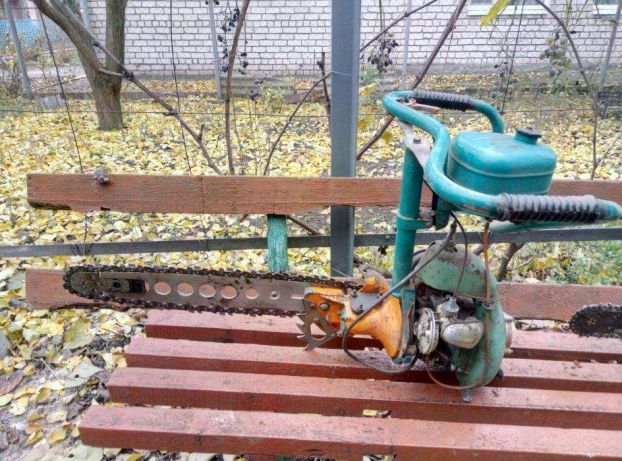

Основные особенности бензопилы «Урал»

Бензопила «Урал» появилась в 1935 году. С тех пор она получила широчайшее распространение в СССР, а после его распада – в странах СНГ. В дальнейшем производитель внес ряд усовершенствований в конструкцию этого инструмента. Новая модель, изготовленная из высокопрочных материалов, получила название бензопила «Урал-2Т-Электрон». Она рассчитана на использование в тяжелых условиях в любой сезон года при экстремально низких и высоких температурах. С помощью бензопилы «Урал» производят валку и распиловку больших деревьев. Она состоит из следующих главных узлов:

• мотор;
• муфта сцепления;
• пильный узел;
• рама с рукоятками;
• система запуска мотора.

Инструмент является мобильным и автономным. Хотя он оснащен системой гашения вибрации, все же вибрация при функционировании мотопилы велика. По этой причине вальщикам леса предписывается использовать бензопилу «Урал» не дольше полутора часов в сутки. Эта мера позволяет предотвратить развитие профессионального заболевания, вызванного вредными условиями труда.

Кроме того, данное устройство уступает импортному оборудованию в следующих отношениях:

• двигатель бензопилы «Урал» функционирует с усиленным газообразованием, так что оператор вынужден находиться в течение длительного времени в загазованной среде;
• для обслуживания устройства необходимы опыт и сноровка;
• цепной тормоз отсутствует;
• в устройстве используется в два раза сильнее обогащенная маслом смесь по сравнению с зарубежными бензоинструментами;
• повышенный расход горючего.

В то же время бензопила «Урал» имеет ряд достоинств, позволяющий ей конкурировать с импортными моделями:

• надежность;
• возможность легко осуществлять как продольный, так и поперечный распил;
• высокие рукоятки, позволяющие работать в полный рост, не нагибаться;
• низкая стоимость.

Переделка зажигания бензопилы Дружба

Поскольку двигатели на моделях бензопил Дружба 4А и Дружба 4А Электрон абсолютно идентичны, вполне возможна взаимозаменяемость контактных и электронных систем зажигания на всех моделях.

Причем иногда возможна переделка вышедшей из строя катушки старого контактного зажигания, и установка его вместо вышедшего из строя электронного варианта.

Переделка катушки контактного зажигания

Катушку снимают и удаляют всю пришедшую в негодность высоковольтную вторичную обмотку из тончайшего провода. Первичная обмотка, состоящая из нескольких витков мощного провода, практически никогда не выходит из строя. Её оставляют на месте.

Вместо снятой обмотки используют выносную высоковольтную катушку (бабину) от мотоцикла, двухскоростного мопеда советского периода, автомобиля. Катушку крепят любым способом в удобном месте. Восстанавливают схему подключения такой же, какой она была при стационарной обмотке:

• от первичной обмотки катушки к контакту + (плюс) на бабине;
• от контакта — (минус) на бабине к массе (корпусу двигателя).

Недостаток такого варианта — на корпусе бензопилы Дружба появится дополнительная деталь.

Преимущество — высоковольтные катушки легко меняются, они доступны.

Также в сети можно найти описания, как отремонтировать электронную систему зажигания Дружбы, которая обоснованно считается практически не пригодной к ремонту. Возможен и такой вариант, но для этого надо быть опытным специалистом в области электроники и электротехники.

Об устройстве зажигания на бензопиле Дружба рассказывают в следующем видео, в котором также даны рекомендации по регулировке:

Для жителей СССР Дружба была единственной бензопилой, всегда дефицитной, но относительно доступной. (Урал был создан на базе Дружбы как более мощный вариант для лесной промышленности). За десятки лет были выпущены сотни тысяч Дружб. Много их, ввиду хорошей ремонтопригодности, до сих пор в рабочем состоянии. А запчасти, в том числе и системы зажигания двух видов, до сих пор можно найти на развалах барахолок и даже в сети на площадках типа Авито.

Предназначенная, в основном, для работы на лесоповалах и распиливании, полученных таким образом бревен, бензопила Дружба незаменима и в личном хозяйстве для решения многих бытовых проблем. Не дорогая, очень простая в эксплуатации и ремонте, удачная в техническом плане — бензопила Дружба уже более 50 лет добросовестно и эффективно служит, сначала гражданам СССР, а ныне россиянам. Диапазон цен на их приобретение в настоящее время велик. В новом состоянии (законсервированные), в зависимости от модификации, их стоимость составляет от 8 тыс. руб. до 15 тыс. руб., а бывшие в употреблении, в зависимости от фактического состояния – от 1 тыс. руб. до 7 тыс. руб.

Технические характеристики

Бензопила «Урал-2Т-Электрон» имеет следующие технические параметры:

• мотор – двухтактный, одноцилиндровый, работает на бензине;
• виброскорость на рукоятках управления равна 7,9х10-2 метра в секунду;
• мощность аппарата составляет 3,68 киловатта;
• вес аппарата составляет 11,7 килограмма;
• расход топливной смеси составляет 632 грамма на один киловатт-час;
• габариты – 46х88х46 сантиметров;
• рабочая длина пильного механизма равна 46 сантиметрам;
• диаметр цилиндра равен 55 миллиметрам;
• расход топливной смеси на максимальной мощности не превышает 632 грамма на один киловатт-час;
• объем топливного бака составляет 1,6 литра;
• мощность мотора после приработки в эксплуатации в течение двадцати пяти часов составляет не меньше 3,68 киловатта (пять лошадиных сил);
• объем емкости для смазочного материала составляет 0,24 литра;
• частота вращения коленвала мотора при максимальной мощности равна 6200±200 в минуту.

Обзор модельного ряда первых советских бензиновых пил “Дружба”

Первые цепные пилы “Дружба” не отличались особой эргономичностью и безопасностью, однако были востребованными и пользовались спросом не только на территории Советского Союза. У них не было цепного тормоза, виброгасящей системы, смазки цепи. Все что у них было — большой вес (более 13 кг) и высокая мощность. Эти мотопилы эксплуатировались на лесоповалах, так как основным их назначением было и остается валка деревьев и резка бревен разной толщины. Итак, Советский МашПром выпустил следующие модификации цепных пил “Дружба”:

1. Бензопила “Дружба 2”.
2. Цепная бензопила “Дружба 4”.
3. “Дружба 4-А”, цепная мотопила.
4. Модернизированная пила «Дружба-4А-Электрон».
5. Бензопила “Дружба 4М Электрон”.
6. “Дружба-5Э”, бензопила.
7. “Дружба-Алтай” цепная бензопила.
8. Бензиномоторная пила “Дружба 60”.

Рассмотрим подробнее каждую модификацию этих легендарных пил:

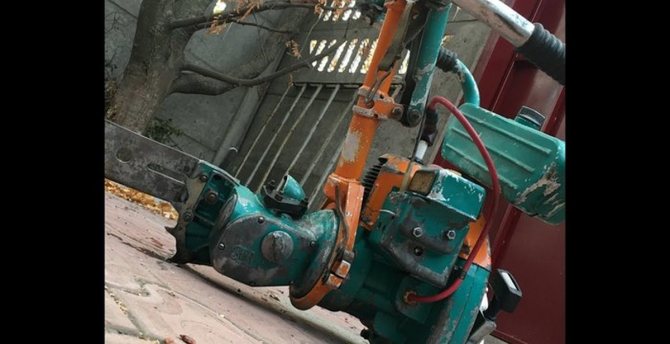

Бензопила “Дружба 2”

Эта цепная пила получила прочный алюминиевый корпус и оборудована двухтактным одноцилиндровым двигателем внутреннего сгорания мощностью 2200 Вт, или 2,99 лошадиных сил. Запуск бензопилы ручной, от пускового тросика. Массивные рукоятки крепятся к вентилятору, виброгасящие демпферы, смазка цепи и тормозная система еще отсутствуют. Остановить бензопилу можно было лишь одним способом — перекрыв подачу топлива в двигатель. Длина пильной шины достигала 45 см. Массивный внешний вид и солидный вес бензопилы (12,5 кг), а также недоработки, касающиеся безопасности были стимулом к новым разработкам.

Технические характеристики бензопилы “Дружба 2”:

Цепная бензопила “Дружба 4”

Изменения коснулись внешнего вида пилы, теперь рукоятки крепятся не к вентилятору, а к хомуту, объединяющему редуктор и двигатель. Масса бензопилы осталась прежней — 12,5 кг. Увеличилась мощность двухтактного ДВС до 4-х лошадиных сил. На фото показана эта модель, мы видим два независимых узла, объединенных вместе хомутом: мотор и пильный агрегат. Шина длиной 45 см. Модель универсальная, выполнить ремонт можно было даже в полевых условиях.

Характеристики двигателя:

• марка и модель: МП-1 (одноцилиндровый, карбюраторный, двухтактный, воздушное охлаждение);
• рабочий объем: 94 куб. см.;
• мощность: 4 л.с. (2,94 кВт.);
• максимальные обороты коленвала: 5200 об/мин;
• система смазки: бензин с маслом;
• система соединения с пильной гарнитурой: фланцевое соединение фиксируемое хомутом.

“Дружба 4-А”, цепная мотопила

В конструкцию были внесены изменения — встроена система подачи смазки на пильную цепь, что продлило ресурс гарнитуры. Производитель усилил подшипник коленвала, снабдил бензопилу “Дружба 4А” аварийным тормозом, срабатывающим при обрыве цепи. Еще две инновации: контактное магнето и улучшенный карбюратор КМП-100.

Модернизированная пила «Дружба-4А-Электрон»

Мощность бензопилы осталась неизменной — 4 л. с., модернизация коснулась системы зажигания — впервые цепная пила была оборудована зажиганием электронного типа. Маслонасос, тормоз цепи и карбюратор остались неизменными. Пильная шина 45 см.

Цепь для бензопилы «Урал-2Т-Электрон»

Пильный аппарат бензопилы «Урал» основан на 46 сантиметровой шине, укомплектованной съемной пильной цепью, которая снимается с инструмента в периоды продолжительного неиспользования. В ходе эксплуатации цепь растягивается, поэтому ее приходится время от времени регулировать. Сильнее всего вытягивается новая цепь, так что за ее натяжением надо все время следить. После использования цепь требует заточки. Данная задача выполняется при помощи цилиндрического круглого напильника диаметром пять-шесть миллиметров. Чтобы добиться наилучших результатов, при заточке цепь не снимается с шины, а натяжение усиливается.

Как поставить пружину на стартер бензопилы?

Поместить пружину стартёра в нужный паз – дело нелёгкое даже для опытного пользователя. Вначале пружину следует скрутить до прежнего диаметра и установить в полость ступицы барабана. Внешний конец пружины фиксируется за ограничительный выступ, а наружный при помощи отвёртки следует расположить напротив отверстия в замке. Петлю у внутреннего конца пружины отвёрткой совмещают с отверстием, после чего диск опускают. Как поставить цепь на безнопилу, если она слетела? Как правильно завести бензопилу. Вращением диска проверяют, стала ли на место собачка храпового механизма. Далее производится сборка самого храповика.

После установки пружины необходимо отрегулировать её натяжение. Для этого в паз на окружности вводится тросик, и вокруг него закручивается возвратная пружина. После устранения слабины лучше накрутить пружину на дополнительные несколько оборотов, чтобы гарантировать требуемый натяг детали.

Ремонт самого храпового механизма в домашних условиях выполнять не рекомендуется, поскольку многие операции потребуют использования станка с ЧПУ. Проще приобрести новый узел в специализированных магазинах.

Post Views: 10

Как обкатать бензопилу «Урал-2Т-Электрон»

Прежде чем начинать постоянное использование бензопилы «Урал», ее нужно обкатать, то есть дать ей проработать на протяжении некоторого времени на холостом ходу. Обычно для обкатки нужно израсходовать примерно четыре полных бака топливной смеси. В этих целях бензин и масло смешивают из расчета пятнадцать к одному.

После того как бензопила «Урал» проработает на холостом ходу, обкатку необходимо продолжить при использовании инструмента с пониженными нагрузками. Срок, на протяжении которого устройство не следует подвергать полным нагрузкам, составляет двадцать пять часов. В течение этого периода используется топливная смесь, изготовленная в таких же пропорциях, что и в процессе обкатки на холостом ходу. После завершения обкатки топливную смесь готовят из расчета двадцать литров бензина на один литр масла.

Один из главных пунктов после обкатки – настройка всех взаимосвязанных систем бензопилы «Урал». Для этого следует знать принцип функционирования и устройство всех ее узлов.

Работа двигателя в значительной степени определяется правильной настройкой карбюратора. С завода аппарат обычно поступает с точной настройкой наиболее важных узлов, но в некоторых случаях имеется необходимость в устранении недоработок. При регулировке карбюратора все обстоит иначе. Первоначально он настроен на обогащенную топливную смесь, которая используется в ходе обкатки новой бензопилы «Урал».

Регулировка и ремонт бензопилы

По словам экспертов, все манипуляции, производимые при работе с инструментом, досконально и доходчиво описываются в техпаспорте. Главное по завершении предварительной обкатки — квалифицированная регулировка всех комплексов и механизмов. Это требует определенных познаний в механике и принципах работы пилы.

Ведущие компоненты:

• бензомотор;
• муфта сцепления;
• рама с ручками;
• узел распиловки;
• пусковая система мотора.

Почти все при эксплуатации двигателя находится в зависимости от верной регулировки карбюратора бензопилы «Урал». Заводская поставка инструмента обязана происходить с четкой рабочей отладкой главных систем. Впрочем, временами требуется ликвидировать недоделки. С регулировкой карбюратора все происходит по-другому. В начале регулировки настроены на обогащённую смесь, применяемую для предварительного испытания выпущенного образца.

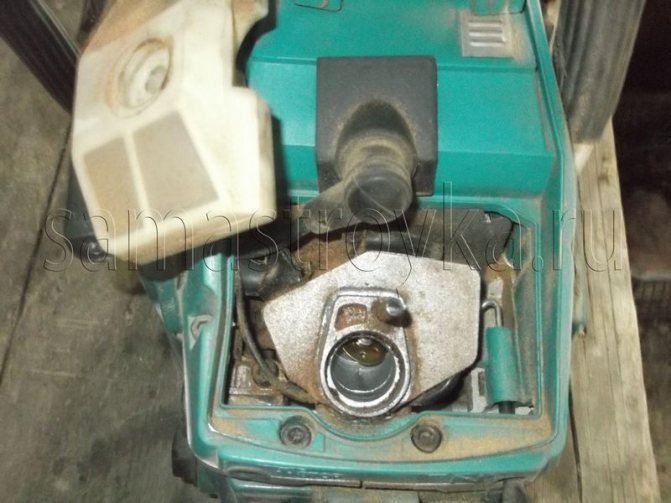

Как отрегулировать карбюратор

Бензопила «Урал-2Т-Электрон» оснащена карбюратором КМП-100У, включающим в себя:

• корпус;
• диффузор;
• впускной, выпускной и обратный клапаны;
• топливный канал;
• винты малого и полного газа;
• полости насоса и регулятора;
• кнопку;
• пружины;
• дроссельную и пусковую заслонки.

Прежде чем запускать мотопилу, нужно выдержать ее с полным баком топлива не меньше четырех часов, чтобы мембрана карбюратора обрела требуемые качества.

При переходе с режима обкатки инструмента на нормальную топливную смесь карбюратор обязательно нужно отрегулировать путем изменения положения жиклеров с помощью трех винтов:

• для регулировки высоких оборотов;
• для регулировки жиклера низких оборотов;
• холостого хода.

Вращение этих винтов меняет скорость мощность вращения цепи, а также регулирует дроссельную заслонку соотношения топливо/воздух. На богатой смеси из глушителя идет дым, если состав бедный – пила визжит.

Возможные неисправности

Владельцы бензопилы иногда сталкиваются со следующими проблемами:

1. Некачественный пил, цепь тяжело вгрызается в дерево, выдает много мелкой древесной пыли, стачивает дерево как напильник. Причина: цепь уже затупилась, необходимо заточить ее или использовать новую.
2. Сильный стук мотора, пила дребезжит в руках под нагрузкой и интенсивной работе. Причина: не настроен качественным образом карбюратор.
3. Урал Электрон глохнет при активном пилении или не заводится вообще. Причин возможно несколько: топливная смесь плохого качества, неисправна система зажигания, нужно проверить свечу на наличие нагара или заменить на свежую.

Об одной из возможных неисправностях, свойственных бензопиле Урал Электрон, рассказывают в следующем видео:

Инструкция для бензопилы «Урал-2Т-Электрон»

Первоначально при создании бензопилы «Урал» предполагалось, что ее ремонт будет производиться неспециалистами в полевой обстановке. По этой причине была создана детальная пошаговая инструкция, как своими силами выполнить ремонт довольно сложных механизмов в весьма примитивных условиях. Инструкция к бензопиле «Урал» отличается от инструкций к другим мотопилам тем, что в ней содержится намного больше сведений, требуемых для работы. В ней приведена информация о принципах функционирования системы охлаждения, редуктора, магнето и других узлов бензоинструмента. Очень детально описывается процедура подготовки устройства к работе, процесс обкатки мотора. Кроме того, в инструкции приведены рекомендации по подготовке рабочего места, валке леса, раскряжевке деревьев.

Ответ на популярный вопрос, про запуск бензопилы

В интернете, очень часто можно встретить вопросы о том, как можно завести бензопилу без помощи стартера. Ответ прост — завести бензопилу без стартера невозможно в принципе. Производители не предусматривают какие-то альтернативные способы пуска, т. к. даже если снять его и запустить каким-то образом пилу, работать ей будет невозможно, по причине нарушений в системе охлаждения. В нем, установлена улитка, которая передает поток холодного воздуха от крыльчатки маховика, к цилиндру.

Если её убрать, двигатель перегреется и скорее всего, заклинит.

Продувка после нарушения алгоритма

Если не получилось завести бензопилу с первого раза, не переживайте, такое бывает, скорей всего проблема кроется в излишке топлива в цилиндре. Нужно провести подготовительные операции, а именно, удалить топливо из цилиндра, и попробовать завести еще раз.

Устранять проблему, придется выкручиванием свечи и продуванием цилиндра. Для этого необходимо будет перевернуть инструмент свечным отверстием вниз, выключить кнопку зажигания и произвести несколько движений стартером в таком положении. За счет компрессии двигатель выдавит лишнее топливо, после чего можно пробовать завести пилу с полностью открытой заслонкой.

Доработка Дружбы 4

Многие западные производители бензопил производят для своих пил комплекты тюнинга для увеличения мощности, а в сервис центрах существует отдельный прейскурант со списком возможных доработок. В основном встречается в сервис-центрах бензоинструмента США и Германии.

Провести модернизацию, заменить комплектующие, с целью улучшить характеристики можно и для пил семейства Дружба.

Примеры того, что можно сделать:

• Установить турбированный наддув для увеличения скорости поступления топливной смеси;
• Установить более современный карбюратор;
• Увеличить компрессию топливной смеси;
• Поставить электростартер;
• Расточить ДВС и поставить увеличенный поршень;
• Установить декомпрессионный клапан;
• Оставить одно поршневое кольцо для снижения сопротивления хода цилиндра.
