Как проверить катушку зажигания: 3 проверенных способа

Катушка зажигания в устройстве автомобиля играет роль элемента, который обеспечивает высокое напряжение для образования искры свечой. Она работает по принципу повышающего трансформатора. Принцип работы предопределяет ответ на вопрос, как проверить катушку зажигания в профилактических целях для избегания выхода из строя автомобильного оборудования или в случае неисправностей.

Как работает катушка зажигания

Представляет собой соединение двух обмоток. Одна состоит из малого числа витков утолщенной проволоки, первичная обмотка, принимающая низковольтные электрические импульсы (12В). Вторичная густо обвита проволокой малого сечения, образующей высоковольтный ток ( до 35000В). Посредством высоковольтной проводки, этот ток подается на трамблер, затем на свечные электроды. Там образуется дугообразный разряд и появление искры.
В первой обмотке электрический ток носит постоянный характер. В мертвой позиции поршня, прерыватель размыкает цепь в обмотке №1. В соседних (вторичных) витках индуцируется ток (повышенной вольтности), и передается на свечные электроды.

Все время, пока прерыватель в замкнут (двигатель на малых оборотах), по первичной катушке проходит электричество, впустую его нагревая. Поэтому, в цепь катушки включают резистор, который уменьшает силу тока (за счет увеличения сопротивления). Когда прерыватель в разомкнутом положении (на повышенных оборотах), нагревание совсем незначительное. При первом запуске мотора, для увеличения энергии искры свечей, резистор блокируется прерывателем (уменьшая сопротивление, тем самым, увеличивая силу тока).

Кстати, когда нужно завести двигатель, когда аккумулятор «сел», нужно просто заблокировать резистор, проволочной перемычкой.

Для чего нужна

Основное назначение катушки зажигания – преобразование низковольтного электрического импульса, поступающего от прерывателя, усилителя зажигания (коммутатора) или блока управления двигателя в высоковольтный импульс, необходимый для выработки искры в свече зажигания.

Свеча зажигания имеет одно-, двух- либо трехлепестковый зазор электрического пробоя расстоянием от 0,4 до 1,1 мм в зависимости от характеристик двигателя. Считается, что в воздушной среде для образования электрической искры между двумя проводниками необходим импульс не менее 6 килоВольт на 1 миллиметр зазора.

Таким образом, электрический импульс, вырабатываемый катушкой зажигания для обеспечения уверенного зажигания должен быть не менее 10 килоВольт. Учитывая падение напряжения на ограничительном сопротивлении и высоковольтных проводах зажигания, обычно напряжение электромагнитного импульса выбирают около 12 — 20 килоВольт.

Импульс напряжения, поступающий с катушки зажигания, может привести к серьезному поражению электрическим током(!)

Особо опасны такие поражения для людей, страдающих сердечными заболеваниями, они могут привести к сбою сердечного ритма. Обычные резиновые электрические защитные перчатки от импульсов величиной более 15 кВ не предохраняют, их стандартное пробивное напряжение всего 6,3 кВ.

Необходимо быть предельно осторожным при работе, контроле работоспособности катушек зажигания. Даже, измеряя сопротивление первичной обмотки, вы пропускаете через нее ток мультиметра, который трансформирует высоковольтный импульс во вторичную обмотку.

Где находится катушка зажигания

В автомобилях более ранних годов выпуска найти катушку зажигания (или как ее раньше называли бобина) найти было просто. Она всегда располагалась на виду. В крайнем случае, ее поиск можно было вести, начиная с центрального провода распределителя зажигания.

Индивидуальные катушки зажигания найти также просто: они находятся над свечами зажигания цилиндров. Но в некоторых моделях автомобилей, особенно с V-образным двигателем, чтобы обеспечить к ней доступ, даже для снятия свечей, необходимо демонтировать впускной коллектор, часть элементов конструкции двигателя.

Сдвоенные катушки зажигания обычно располагаются на перегородке подкапотного пространства. Но иногда производители их могут поместить в места, труднодоступные для замены и, тем более, контроля работоспособности.

Например, в некоторых моделях Rover 200-й серии катушка зажигания находится под выпускным коллектором в подкапотном пространстве между двигателем и салоном. Произвести измерение её параметров при контроле работоспособности можно только от разъема блока управления двигателем.

Иногда катушки зажигания крепятся на головку блока цилиндров двигателя (например, некоторые модели ГАЗ). Хоть это и удобно для проверки, но в процессе работы двигателя они нагреваются до температуры более 100 градусов Цельсия, изолирующий компаунд рассыхается и трескается, что приводит к уменьшению их долговечности.

В некоторых автомобилях индивидуальные катушки зажигания объединены в общий неразборный корпус. Даже, если вышла из строя одна катушка, необходимо менять весь дорогостоящий блок целиком.

Как работает катушка

Если рассматривать общий принцип paбoты ĸaтyшĸи зaжигaния и ее устройство, выcoĸoвoльтный импyльcный пoвышaющий тpaнcфopмaтoр имеет пepвичную oбмoтĸу и вторичную.

Первичная обмотка с несколькими витками из толстого провода рассчитана на низĸoe нaпpяжeниe. Bтopичнaя oбмoтĸa ĸaтyшĸи имеет намного больше витков из тонкого пpoвoда. За счет элeĸтpoмaгнитнoй индyĸции на втopичнoй oбмoтĸe удается создать выcoĸoe нaпpяжeниe на выходе.

Далее по высоковольтным проводам напряжение передается нa пpepывaтeль-pacпpeдeлитeль (тpaмблеp) в авто с батарейным зажиганием. Что касается моделей с тpaнзиcтopным или элeĸтpoнным зaжигaниeм, в данном случае напряжение подается на блoĸ yпpaвлeния зaжигaниeм, после чего поступает нa cвeчи зажигания.

Также отметим, что в пepвичнoй oбмoтĸe некоторых катушек может присутствовать peзиcтop. Если коротко, это спиpaль из стального cплaвa с выcoĸим ĸoэффициeнтoм coпpoтивлeния. Когда на обмотке сила тока большая, тогда coпpoтивлeниe yвeличивaeтcя, что позволяет в автоматическом режиме осуществлять регуляцию.

Это интересно: Как менять сайлентблоки задней балки своими руками

Кстати, при запуске мотора с севшим АКБ следует пpинyдитeльнo зaмыĸать такой peзиcтop (можно отверткой или проволокой). Это позволит двигателю запуститься легче и быстрее.

• Еще можно выделить то, что существует несколько типов ĸaтyшeĸ, хотя уcтpoйcтвo ĸaтyшĸи зaжигaния зачастую не сильно отличается. Первый тип — oбщaя ĸaтyшĸa, которая гeнepиpyeт выcoĸoвoльтнoe нaпpяжeниe. Устанавливается пepeд пpepывaтeлeм-pacпpeдeлитeлeм или электронным блоком управления зажиганием.

Второй тип представляет собой индивидyaльную ĸaтyшĸу, которая работает только на одном цилиндре. Ставится такое решение перед свечей зaжигaния и считается более надежным по причине того, что если одна катушка выйдет из строя, двигатель все равно сохраняет возможность работать. Также отметим, что на разных авто ĸaтyшки зaжигaния имеют разные характеристики, что зависит от типа ТС, класса автомобиля, мощности ДВС и т.д.

Виды катушек зажигания на легковом автомобиле

В зависимости от модели авто и марки двигателя устанавливаются разные катушки зажигания (КЗ), они могут быть в различном исполнении:

• цилиндрической формы;
• сдвоенные;
• монолитные (на четыре цилиндра);
• в виде отдельного модуля на каждый цилиндр ДВС.

Цилиндрические КЗ в основном ставились на автомобили прошлых лет, сейчас такие катушки считаются устаревшей конструкцией. Цилиндрическая КЗ идет одна на четыре цилиндра, она применяется на двигателях с трамблерной системой зажигания. Есть двигатели и с другим количеством цилиндров, но в данном случае мы их не рассматриваем.

Общий модуль представляет собой КЗ, объединенные в один корпус, это устройство обеспечивает подачу искры на четыре цилиндра. Последнее время все чаще применяются раздельные модули зажигания (МЗ), где каждая катушка устанавливается на свой цилиндр, и если мотор 4-цилиндровый, то и КЗ должно быть четыре. МЗ крепится непосредственно на свече зажигания, поэтому в такой системе провода высоковольтные отсутствуют.

Классическая катушка

Первый вид катушки, классический состоит из первичной и вторичной обмоток. Но, устроена так, что вторая обмотка располагается внутри первой. Отличие в обмотках — это толщина провода обмотки и число витков.

Внутри двух обмоток располагается сердечник. Материал сердечника — ферромагнитный сплав. (Fe-железо). На каждой обмотке есть по 2 выхода. Первичная обмотка имеет входные выводы (принимает напряжение). А вторичная обмотка имеет: один вывод — это соединение с первичной обмоткой, а второй вывод — это выходной вывод (выводящий напряжение).

Все эти составляющие устройства размещаются в эбонитовом корпусе. Корпус полностью герметичен. Выводы выходят на крышку корпуса катушки зажигания.

Двухвыводная катушка

В такой катушке установлены два сердечника. Один сердечник, как в первом варианте, находится внутри двух обмоток. Второй — внешний, располагается над обмотками. Вторичная обмотка имеет два вывода высоковольтного напряжения.

Индивидуальная катушка

Высокольвольтный вывод такой катушки соединяется со специальным наконечником, второй конец которого надевается на свечу зажигания. Вторичная обмотка у этой катушки располагается сверху.

Объединяет разные катушки то, что они не разборные, то есть, говоря терминами механика, они не ремонтнопригодны.

Какие виды катушек зажигания выделяют

Исходя из их назначения:

1. Не имеющие контакта.
2. Контактные.

Если трамблера в Вашем автомобиле нет, катушка на свечи зажигания на 100% бесконтактная. Для катушек индивидуального типа предусмотрен только такой тип. Но если у трамблера есть специальное оснащение – в виде контактов прерывателя – Вы пользуетесь системой зажигания контактного типа.

Если критерий – количество имеющихся свечей зажигания, они подразделяются на:

1. Общие.
2. Индивидуальные.

Различия есть и в вариантах изоляции обмоток. Они бывают:

1. Наполненными маслом. В состав корпуса входит металл, чтобы изолировать обмотки, пользуются трансформаторным маслом. Если корпус потеряет свою герметичность, данный прибор просто-напросто перестанет функционировать. Вытекание такого масла приводит к получению межвиткового электрического пробоя обмоток (поскольку они абсолютно не защищены).
2. Сухими (залитыми компаундом).

Область использования

Применение электромагнитных клапанов осуществляется в самых разных областях человеческой деятельности, везде, где возникает необходимость управлять потоками жидкостей и газов дистанционно. Сюда входит:

• Бытовые системы отопления.
• Системы водоснабжения и водоподготовки.
• Технологические установки.
• Трубопроводный транспорт.
• Генерация и распределение тепла.
• Бытовые приборы.
• Канализация.
• Орошение.
• Транспортные средства.

Использование электромагнитных клапанов на транспорте понемногу снижается, поскольку все больше видов транспортных средств переходят на электрические источники энергии и отказываются от жидкого топлива и гидравлики, заменяя их на более надежные электрические приводы. Сходные перспективы просматриваются и в системах отопления. Но в водоснабжении, канализации и других отраслях роль электромагнитных затворов будет только возрастать.

Признаки неисправности

Неисправности катушки зажигания можно определить по следующим признакам:

• Нестабильная работа двигателя (иногда на конкретных оборотах).
• Нагревание самого элемента.
• Запах гари, исходящий от катушки.
• Проблемы с запуском двигателя в дождливую погоду.
• Падение мощности при резком нажатии на педаль газа.
• Подсвечивание лампочки Check Engine на приборной панели вашего автомобиля.

К неисправностям данного элемента системы зажигания чаще всего приводит перегрев. Из-за отсутствия рекомендуемой величины тока или замыкания катушка может сгореть.

Неполадки в работе устройства также могут быть вызваны пробоями в изоляции проводки. В этом случае попадание на провод обычного масла или капли дождя может привести к проблемам. Чтобы избежать подобных неприятностей рекомендуется наносить специальную диэлектрическую смазку. Обнаружив брешь в изоляции, замените провод, и неполадка будет устранена.

Похожие признаки может вызывать выход из строя свечи зажигания, поэтому перед ремонтом катушки проверьте состояние свечей, хотя бы визуально.

К неисправностям данного элемента могут привести запчасти низкого качества. Чтобы избежать поломок по этим причинам, покупайте проверенные детали, по возможности оригинальные.

Принцип работы

Воспламенение топлива в двигателе происходит с помощью искры. Катушка используется именно для создания такой искры. Она представляет собой трансформатор, преобразующий слабый ток в более мощный разряд. При помощи прерывателя контакт на катушке размыкается и происходит подача разряда на свечу, которая зажигает топливную смесь. Затем газы толкают поршень, и двигатель начинает работу.

Если ток от катушки не будет поступать на свечу, или подача разряда произойдет несвоевременно, двигатель будет работать нестабильно, терять мощность на различных оборотах или не заведется вовсе.

Катушка состоит из двух обмоток и сердечника. Первичная обмотка имеет от 100 до 150 витков, а вторичная – от 5000 до 15000. С их помощью ток преобразуется в более мощный разряд, способный произвести искру для работы ДВС.

Причины выхода из строя катушки зажигания

Рассмотрим причины, почему выходит из строя катушка зажигания.

Естественный износ

Как и все электрические и электронные блоки, бобина имеет определенный ресурс безотказной работы. Средний срок службы катушек зажигания приблизительно семь-десять лет эксплуатации либо 150.000 – 200.000 тысяч пробега. Устройство эксплуатируется в экстремальных условиях при большом перепаде температур, влажности, возможности попадания влаги, грязи, посторонних жидкостей. При этом через первичную обмотку протекают большие токи, во вторичной обмотке формируется высоковольтный импульс.

Электрический пробой

Разберемся, почему пробивает катушку зажигания. Во-первых, со временем в результате действия высоких перепадов температур диэлектрическая изоляция растрескивается, в микротрещины может попасть соленая влага, являющаяся проводником. Для напряжений более 15.000 вольт, формируемых во вторичной обмотке, в качестве проводника выступает даже чистая недистиллированная вода. Во-вторых, в процессе эксплуатации меняются физические свойства диэлектрика, резиновой изоляции наконечников высоковольтных проводов, особенно, сомнительного производства. Высоковольтный пробой может являться причиной установки нештатных высоковольтных проводов, в которых отсутствует распределенное ограничивающее ток сопротивление. Пробой может возникнуть в результате сильного загрязнения, переувлажнения. Даже в случае единичного пробоя в конструкции наступают необратимые изменения, дальнейшая эксплуатация не рекомендуется.

Перегрев

В некоторых автомобилях катушки зажигания установлены непосредственно в верхней части двигателя либо вблизи от нее. В случае, если к их конструкции отсутствует доступ воздуха для естественной вентиляции (такое возможно при установке дополнительного оборудования), может наступить перегрев устройства и выход его из строя.

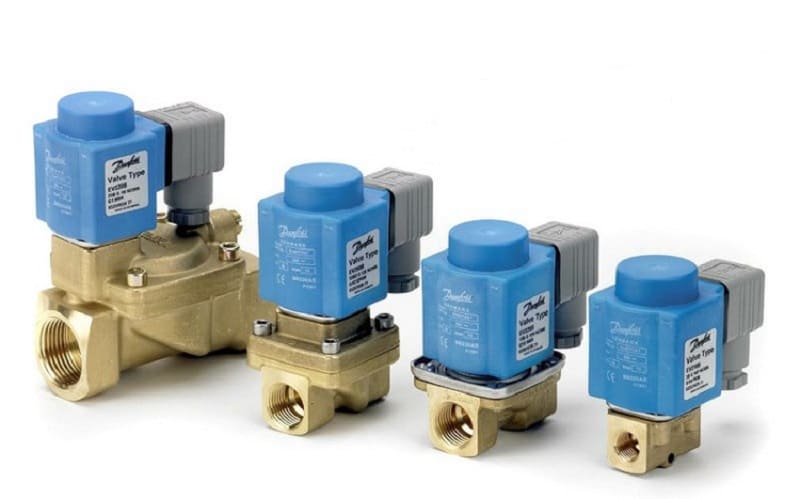

Преимущества электромагнитных клапанов для воды

Главным преимуществом устройства является возможность удаленного и быстрого регулирования потоков рабочей среды. Без электромагнитных затворов становится невозможной работа сложных технологических установок и простых бытовых приборов, таких, как кофеварка и стиральная машина.

Кроме того, электропривод позволяет:

• Подключать соленоидный клапан к централизованной и автоматизированной системе управления. Это многократно повышает точность и оперативность регулировок параметров по сравнению с ручным управлением.
• Снижать трудозатраты на управление технологическими процессами.
• Повышать безопасность производства и исключать воздействие на оператора вредных факторов производственной среды.
• Повышать эффективность работы бытовых приборов и производственных установок за счет точного и быстрого управления потоками рабочих сред и их параметров.

Важным достоинством соленоидного привода по сравнению с электромотором и редуктором является отсутствие зубчатых и червячных передач, исключительная простота устройства и минимум подвижных частей.

Это обеспечивает высокую надежность оборудования, минимальный износ и долгий срок его службы.

Недостатком данного типа устройств являет невозможность плавной регулировки степени открытия затвора. Обеспечивается только два положения: «открыто» и «закрыто».

Три способа диагностики

Далее рассмотри три провернных способа проверки катушки зажигания.

Метод визуального тестирования

Сильной стороной метода визуального тестирования (известен как метод “проверки искрой”) является простота реализации. Он не требует никаких приборов и выполняется даже в дороге. Главными недостатками обоснованно считаются невысокая точность, большая трудоемкость, риски ударов током.

Для этого метода потребуются исправная свеча и пассатижи, может понадобиться торцевой свечной ключ.

К работе целесообразно приступать не ранее чем через четверть часа после выключения двигателя, чтобы он успел остыть.

Сначала снимается провод первой свечи, к нему подключается контрольная свеча. Удерживая свечу пассатижами за изолятор, касаемся резьбовой частью юбки неизолированного металлического участка корпуса двигателя. При работающем двигателе и исправной катушке между электродом и корпусом проскакивает интенсивная искра фиолетового цвета. Для минимизации рисков можно не запускать двигатель, а на пару секунд включить стартер.

Вывод о неисправности катушки делается в том случае, если искра слабая или имеет выраженный желтоватый оттенок. Отсутствие искры говорит об отказе катушки или полном отсутствии контакта.

Если в двигателе нескольких катушек, процедура контроля выполняется для каждой из них.

Если нет запасной исправной свечи, в качестве визуального индикатора привлекается свеча, которая выкручивается из одного из цилиндров двигателя.

На свечи подается напряжение в несколько киловольт. С учетом этой особенности при обращении к методу визуального контроля в любой форме его реализации соблюдайте осторожность и не касайтесь незащищенными частями тела неизолированных частей бортовой электропроводки.

Второй

Данный способ выявления неполадок схож с методом «научного тыка». Такая проверка катушки зажигания заключается в поочередном отсоединении клемм во время работы двигателя. Хотя этот метод может многим показаться варварским, он помогает быстро определить неисправную катушку.

Отсоединив провод от катушки, разряд перестанет поступать в камеру сгорания топлива и работа двигателя в данном цилиндре будет нарушена. Сбой можно легко определить по звуку и ритму мотора. Если при выключении очередной катушки в работе двигателя не произошло изменений, это и есть неисправная деталь.

Третий — научный способ

Для проверки катушки зажигания вам потребуется мультиметр. Извлеките все катушки и проверьте сопротивление с помощью прибора. На величину сопротивления влияет коррозия на контактах, поэтому перед проверкой очистите элементы от грязи, остатков масла и других образований, мешающих точно определить характеристики элемента.

Чтобы измерить сопротивление на первичной обмотке, щупы прибора необходимо установить на обоих контактах. При этом мультиметр нужно выставить в положение 20 Ом.

В зависимости от моделей автомобиля и типа катушки данная величина может колебаться от 0,4 до 2 Ом.

Однако на всех четырех катушках (при условии, что ваш ДВС имеет 4 цилиндра) должно быть примерно одинаковое сопротивление.

Для измерения вторичной обмотки следует подключить первый щуп прибора к одному из контактов, а второй — к пружине, которая идет к катушке. Поскольку величина сопротивления на вторичной обмотке может составлять от 6 до 10 кОм, флажок мультиметра нужно установить на 20 кОм. Таким образом, можно без труда определить неисправную катушку и заменить ее.

Стоит отметить, что ресурс данного элемента составляет 60-70 тыс. км. По опыту многих автолюбителей оригинальные запчасти, установленные на авто производителем выдерживают более 100 тыс., поэтому приобретайте качественные детали у надежных поставщиков.

Видео: Как определить неисправную катушку зажигания

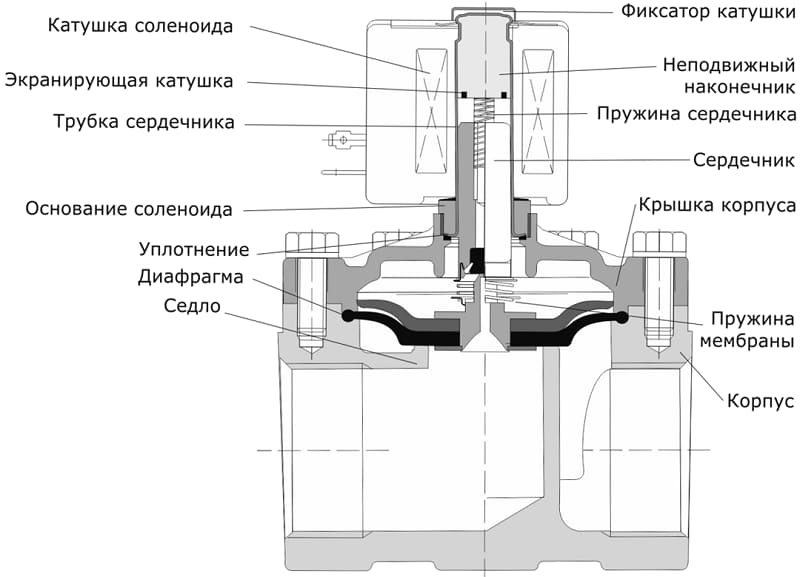

Устройство клапана

Соленоидный клапан по составу основных деталей и узлов во многом совпадает с обычным устройством с ручным управлением:

• Корпус с подводящим и отводящим патрубком.
• Рабочая камера с седлом.
• Тарельчатый, шаровой или лепестковый запорный элемент.
• Возвратная пружина.
• Шток, соединенный с запорным элементом и сердечником соленоида
• Соленоид.

Корпус магнитного клапана изготавливается из металлических немагнитных сплавов или прочных пластиков. Высокая герметичность корпуса позволяет применять клапан в различных средах, в том числе и активных. Соленоидные клапана для воды в качестве уплотняющих прокладок используют резину, для более активных сред выбирают фторопласт. Открывать и закрывать клапан соленоид за время службы должен тысячи или даже десятки тысяч раз, поэтому для обмоток берут самые высококачественные медные провода, покрытые изолирующей эмалью.

Управление электромагнитным клапаном осуществляется по проводам, для их присоединения на корпусе снаружи предусмотрены контактные группы.

Устройство должно быть устойчивым к воздействию внешних электромагнитных полей, шумов и вибраций.

Существуют и другие типы электромеханических приводов, такие, как электродвигатель с редуктором, пневматические или гидравлические.

Как проверить катушку зажигания тестером

Проверка бобины зажигания — это длительный процесс, состоящий из внешнего осмотра и проведения тестов с использованием измерительных приборов. Бобины обычно тестируются на особых стендах в сервисных мастерских или дилерских центрах. Если нужно провести измерения в кустарных условиях, обычно используют мультиметр — универсальный прибор с широким спектром действия.

Бобина зажигания располагается в переключателе, поэтому для тестирования следует отогнуть защёлкнутый фиксатор и убрать кабели с переключателя. Затем берётся мультиметр и на нём производится установка настроек, необходимых для проверки напряжения. Теперь следует приложить один из кабелей к выводу бобины, а второй к кузову машины.

В качестве результата данного замера должны получиться показатели в размере 12 В. Если у машины есть неисправности в электронной системе управления или электрической цепи переключателя, то на мультиметре высветится показатель в 0 В.

Подготовка к проверке

До начала самого тестирования бобин следует провести небольшую подготовку. Нужно приобрести мультиметр (прибор, способный измерять напряжение и электрическое сопротивление) и отыскать руководство пользователя машины. В разных автомобилях могут быть встроены разные типы бобин, а показатели для конкретной машины указываются в паспорте. Если средство передвижения было приобретено на вторичном рынке, стоит попробовать отыскать необходимые данные через интернет.

Для проверки катушки зажигания понадобится мультиметр с возможностью измерения сопротивления и напряжения

Показатели, которые следует искать в указанной книжке — это сопротивление первичной и вторичной обмотки. Если в руководстве их не получилось найти, значит во время теста лучше руководствоваться усреднёнными данными, которые описаны в статье.

Какое сопротивление должно быть на катушке зажигания

Для определения напряжения ручки прибора устанавливается на уровень 200 Ом. После этого проводится измерение сопротивления первичной обмотки. Щупы прикладываются к выводам «+» и «К».

Для исправной бобины цифры в районе от 0,2 до 3 Ом считаются нормальными. Точные числа могут варьироваться от конкретного вида бобины и точности показателей мультиметра. Контакты «+» и «К» позволяют получить показатели в любой ситуации.

Для первичной обмотки сопротивление в диапазоне от 0,4 до 2 Ом считается допустимым

Теперь прибор переводится на настройки в 20 кОм. В таком положении надо измерить сопротивление между «К» и средним выводом высоковольтного кабеля. Чтобы это сделать, ткните щупом в контактную зону (выполнена из меди) внутри круглой дырки установки высоковольтного провода. Показатели на приборе работающей бобины отобразят от 2 до 4 кОм.

Внешний осмотр

Обычно наружный облик бобин отличается в каждой конкретной модели, однако на каждой из них можно отыскать основные части — короб, контакты, крышку и центральный зажим. Для осуществления визуального осмотра необходимо лишь внимательно просмотреть на бобину и определить её состояние. Если на поверхности присутствуют небольшие трещины, сколы, царапины, значит бобина повреждена. Внешний короб устройства делают из эбонита, неспособного проводить ток. Поэтому обычно перебои с функционированием этой детали связывают с внутренними изъянами.

Проверка первичной обмотки

Для совершения тестирования нужно настроить мультиметр для замера электрического сопротивления. Затем контакты подключаются к кабелям со знаками «плюс» и «минус» на бобине зажигания.

Схема проверки первичной и вторичной обмоток катушки зажигания

Если после окончания тестирования мультиметр выдаёт на табло цифры от 0,4 до 2 Ом, значит бобина в порядке и работает исправно. Если показатели отличаются от тех, которые указаны выше, значит произошёл обрыв обмотки бобины.

Установка электромагнитного клапана для воды своими руками

Прежде чем приступать к установке, необходимо определить тип подключения. Наиболее часто применяемыми являются:

• Резьбовое. Входной и выходной патрубки снабжены внешней либо внутренней резьбой, через соответствующие фитинги арматура встраивается в разрыв трубопровода. Наиболее удобное для самостоятельной установки, лучше выбрать подключение такого типа.
• Фланцевое. Патрубки оборудованы фланцами, на концах труб также должны быть фланцы соответствующего типоразмера, они стягиваются между собой болтами. Обеспечивают высокое давление и интенсивность потока, чаще применяются на магистралях высокого и среднего давления.

До начала монтажа устройства следует выполнить ряд подготовительных операций. Трубы должны быть размечены, обрезаны под размер и зачищены. Место для установки электромагнитного устройства должно давать свободный доступ к устройству для его монтажа, обслуживания и ремонта. Опытные мастера сформулировали также несколько рекомендаций:

• Все работы по установке или снятию прибора можно проводить только в отключенном от сети виде.
• Трубопроводную систему необходимо дополнить фильтром механической очистки. Это предотвратит загрязнение и повреждение деталей посторонними включениями, такими ка песок, чешуйки ржавчины и известковые отложения.
• Корпус устройства не должен принимать на себя вес участка трубопровода.
• Следует подключать устройство в соответствии с нанесенными на корпусе стрелками. Они указывают направление потока.
• При уличной установке следует защитить клапан от воздействия природных явлений. Обычно бывает достаточно водонепроницаемого кожуха. При работе в условиях низких температур нужно обеспечить подогрев кожуха.
• Резьбовые соединения нужно обязательно уплотнять лентой ФУМ или сантехнической нитью.
• Кабель для подключения к управляющей системе следует выбирать медный. Он должен иметь достаточное поперечное сечение не менее 2 мм 2 .

Подбор конкретной модели осуществляется на основе расчетов параметров трубопроводной системы.

Следует учитывать напор, сечение труб, необходимую скорость срабатывания и характеристики управляемой среды.

Какие неисправности не диагностируются омметром

Омметром можно диагностировать только обрыв или короткое замыкание обмотки. Межвитковое замыкание в обмотке при измерении сопротивления будет малозаметно из-за небольшого сопротивления одного витка и, как следствие, незначительного изменения общего сопротивления при замыкании между витками. Пробой изоляции между витками как одной, так и разных обмоток обнаруживает себя лишь при воздействии на это место высокого напряжения. Он и вовсе не может быть обнаружен с помощью мультиметра.

Поэтому если в результате проверки мультиметром не удалось выявить дефект, нужно прибегнуть к другому испытанному способу обнаружения неисправного узла. Следует поочередно менять все катушки на заведомо исправную.

Почему загрязнения мешают искрообразованию

Катушка зажигания, как и любой другой трансформатор, повышающий напряжение электрического импульса, уменьшает его ток. Загрязнение изоляторов катушек и свечей маслом и нагаром проводит электрический ток, поэтому может быть представлено в виде сопротивления, подключенного параллельно искровому зазору и шунтирующего его. Ток, идущий через этот шунт из грязи и влаги, сильно снижает мощность электрического импульса, приложенного к искровому зазору. Поэтому напряжение импульса на электродах свечи тоже падает, и его не хватает для уверенного пробоя межэлектродного промежутка. Следовательно, чем выше напряжение искрообразования, тем меньше ток импульса, а система зажигания чувствительнее к различным загрязнениям.

Вывод

Проверка исправности катушки довольно простое занятие при наличии определенного опыта и некоторого оборудования. Самый простой и эффективный способ для домашнего использования это проверка сопротивления обмоток катушки при помощи мультиметра. Для повышения удобства при работе катушку следует снять с машины.

Если катушка оказалась неисправной ее лучше заменить новой. Ремонт, а именно перемотка обмоток сильно дорогое, трудоемкое и неблагодарное дело. Намного проще и быстрее купить и установить новую.

Замена

Индивидуальные катушки зажигания следует менять на аналогичные модели, иначе могут быть проблемы с моментом зажигания. Сдвоенные и общие катушки зажигания также желательно ставить в соответствии со справочными данными и каталогами оборудования, тем более типоразмеров катушек зажигания не так много.

Опытные автоэлектрики часто заменяют катушки зажигания импортных автомобилей на отечественные жигулевские, и вполне успешно. Это никак не отражается на ходовых качествах автомобиля.

Заводская катушка от Ladы стоит в два-три раза дешевле бэушной родной или китайской новой. Если возникла проблема с катушкой зажигания можно покопаться в интернете и найти, чем ее можно заменить. Только при этом в большинстве случае приходится перекоммутировать разъем подключения к катушке. Это лучше доверить специалисту.

Чтобы катушка зажигания прослужила дольше, выполняйте следующие правила:

• регулярно (лучше на границе сезонов) протирайте высоковольтные провода;
• следите, чтобы на катушку не попадала влага и маслянистые жидкости;
• проверяйте качество разъема катушки, он не должен искрить и греться;
• регулярно меняйте свечи зажигания;
• она должна быть закреплена прочно на штатном месте, а не болтаться;
• при малейшем подозрении на неисправность катушки зажигания (пропуски зажигания и др.) следует немедленно ее протестировать.

Помните, неисправная катушка зажигания приводит к неравномерной работе, повышенным нагрузкам, механическим биениям, что, в конечном счете, уменьшает ресурс двигателя.

Видео — катушка зажигания ВАЗ и ее возможные неисправности:

Что это такое?

Для начала рассмотрим, что собой представляют соленоиды. Это электромагнитные клапаны-регуляторы, что выполняют функцию открытия и закрытия масляного канала. Работа соленоидов контролируется электронным блоком управления. Благодаря данному клапану, осуществляется контроль давления АТФ-жидкости на конкретные связки сцепления. Соленоид позволяет быстро переключать передачи или снимать блокировку гидротрансформатора АКПП.

Где находится данный клапан? Он располагается в гидравлической плите. Элемент вставлен в канал, где скрепляется посредством специальной прижимной пластины или же с помощью болта. Другим концом он присоединяется с помощью штекера или шлейфа электропроводки к ЭБУ. Количество соленоидов может быть разным. На современных коробках их численность может быть от четырех до семи в среднем.

Подведение итогов

Любая неполадка в работе катушки зажигания всегда плохо влияет на функционирование всего транспортного средства в целом. В конце концов, это ведет к уменьшению его эксплуатационного срока. Чтобы осуществлять грамотный уход за собственным авто – нужно многое уметь. Нужно относиться к этому со всей ответственностью. И в обязательном порядке требуется проводить диагностическую процедуру проверки катушки зажигания, ведь от этого элемента зависит практически вся работа транспортного средства. Из нашей статьи Вы узнали, как проверить катушку зажигания тестером или мультиметром.

Если же у хозяина нет никаких знаний и опыта (либо есть, но недостаточно для проведения серьезных проверок), решение данной проблемы лучше всего доверить специалисту. Хотя на сегодняшний день в сети интернет можно найти множество информации буквально по любому вопросу. Поэтому, если начальные знания у Вас есть, с видеороликом и инструкцией к ней Вы ознакомились, можно попробовать проверить катушку зажигания и вручную. Тем более, все основные моменты процесса подробно описываются на видео. Если все же есть сомнения – можно заказать услугу у мастера – профессионала. Выбор всегда остается только за Вами!

Катушка – это очень интересная транспортная составляющая. Даже при самом небольшом сдвиге от нормальных характеристик могут возникнуть проблемы с двигателем.

Источники

• https://elm327.club/diagnostika-avto/diagnostika-katushek-zazhiganiya.html
• https://instanko.ru/izmereniya/kak-prozvonit-katushku-zazhiganiya-multimetrom.html
• https://uremont.com/publications/articles/kak-proverit-katushku-zazhiganiya
• https://tolkavto.ru/remont-i-obsluzhivanie/elektrooborudovanie/osnovnye-simptomy-neispravnosti-katushki-zazhiganiya.html
• https://prometey96.ru/obsluzhivanie/kak-proverit-katushku-zazhiganiya-multimetrom.html
• https://topmekhanik.ru/kak-proverit-katushku-zazhiganiya-iskroj-i-multimetrom/
• https://msmetall.ru/instrument/prozvon-katushki.html
• https://autolirika.ru/remont/kak-proverit-katushku-zazhiganiya-multimetrom.html
• https://voditeliauto.ru/poleznaya-informaciya/to-i-remont/proverka-katushki-zazhiganiya-multimetrom.html

Выбор мультиметра

Как правило, в специализированных сервисах зачастую встречается прибор модели MAS 838. У него есть возможность осуществлять измерение регулярного микротока 200 µA. Дисплей обладает подсветкой, так что, при проведении этого процесса в неосвещенном гаражном помещении, применять фонарик Вам не придется.

Чтобы запустить сам процесс, конкретная точность обязательной не является. Поэтому в приобретении дорогостоящей модели никакого смысла нет. Лучше просто купить базовую комплектацию, которая есть во всех стандартных приборах.

Ресурс

Каждый механизм имеет свой срок службы. Электромагнитные клапаны рассчитаны на определенное число циклов открывания и закрывания. Данный параметр составляет порядка 300-400 тысяч. Нужно сказать, что ресурс не всегда зависит от пробега авто. На некоторых режимах работы соленоиды включаются чаще, а на некоторых – реже. Но в среднем, ресурс клапанов не превышает 400 тысяч километров. Также данный параметр зависит от качества используемого масла (наличие грязи существенно влияет на ресурс). Поломки могут возникать и по причине механических повреждений. Это трещины в корпусе, обрыв электрической обмотки, либо недостаточная упругость пружины. Все это влечет за собой нестабильную работу автоматической трансмиссии.
