Динамометрический ключ. Назначение, устройство, характеристики и типы

Сегодня динамометрический ключ является одним из самых распространенных приспособлений в сфере ремонта различной техники. Для чего предназначен динамометрический ключ? Инструмент нужен для того, чтобы передать на крепеж необходимое усилие, которое обеспечивает надежную фиксацию скрепляемых деталей. Несмотря на то, что это приспособление применяется уже около 100 лет в различных сферах деятельности, где встречаются резьбовые соединения, у некоторых возникает вопрос, как же правильно пользоваться .

Назначение, устройство и характеристики

Динамометрические ключи предназначены для нормированной затяжки винтовых соединений, чаще всего этот инструмент используют в ремонте автомобилей, например, для затягивания свечей зажигания, при закручивании колесных болтов, крепления головки блока цилиндров и для других объектов, где рекомендуется или обязательно требуется учитывать момент силы затяжки.

Также моментные ключи применяют при монтаже холодильного оборудования, кондиционеров, в сборке строительной спецтехники, в строительстве железных дорог, мостов, нефтегазопроводов и на других конструктивных объектах, где необходима контролируемая затяжка винтовых соединений.

Использование моментных ключей, благодаря их устройству, предотвращает возможность слизывания граней болтов и гаек, а также не допускается срывание резьбы или повреждения самого крепежа, потому что затяжка производится в соответствии с установленными нормами.

Таким образом, используя этот точный инструмент, винтовые соединения закручиваются с нужным усилием, которое исключает вероятность перетяжки или недотяжки.

Внимание!

Недопустимо использовать динамометрический ключ в качестве воротка.

Иными словами нельзя этим инструментом откручивать прикипевшие, заржавевшие и просто затянутые и тем более перетянутые резьбовые крепления.

Если использовать «динамик» не по назначению ресурс его работоспособности будет очень краток или даже закончится в один миг.

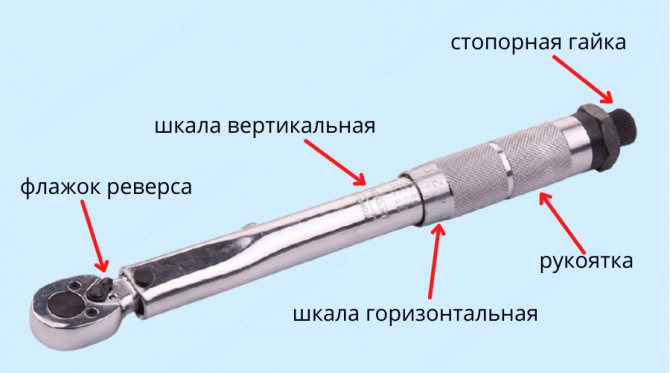

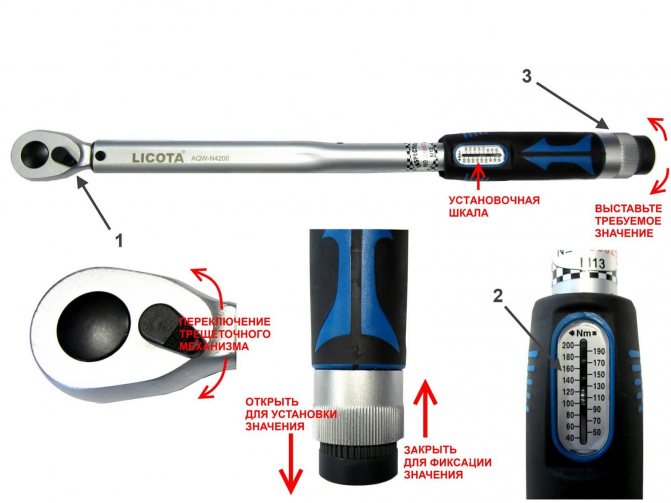

Корпус этого инструмента изготавливают из специализированных металлических сплавов, устройство в основном имеет цилиндрическую форму, внутри которого расположена регулировочная пружина.

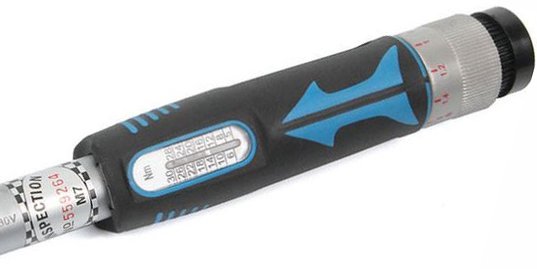

Пружина регулируется путем поворота рукоятки вправо или влево для установки необходимого усилия.

Рукоятка расположена на одном конце устройства, сразу после стопорной гайки, если таковая имеется, в некоторых моделях для фиксации положения рукоятки используется специальный фиксатор.

Рукоятка является подвижной, она предназначена для регулировки силы момента затяжки, путем вращения ее вправо или влево.

На противоположной стороне в сердцевине динамометрического ключа встроен упругий механизм.

Предельная моментная муфта – основной механизм, в котором установлено шарнирное соединение, именно оно срабатывает, в момент достижения установленного момента силы затяжки.

Внутри предельной моментной муфты встроена трещетка или храповый механизм, благодаря которому можно производить вращательные движения в ограниченном пространстве.

Предельная муфта может быть как неотъемлемой частью динамометрического ключа, так и являться отдельной насадкой, устанавливающейся в раструбный конец или в прямоугольную полость основания, в зависимости от модели инструмента.

Почти у всех современных моделей динамометрических ключей имеется флажковый переключатель, так называемый реверс, предназначенный для смены направления затягивания почасовой или против часовой стрелки, таким образом, закручивать можно в любую сторону.

Некоторые модели этого инструмента производят с двойным приводным квадратом, расположенным с двух противоположных сторон.

Такая модификация также предназначена для быстрого затягивания винтовых соединения в двух направлениях.

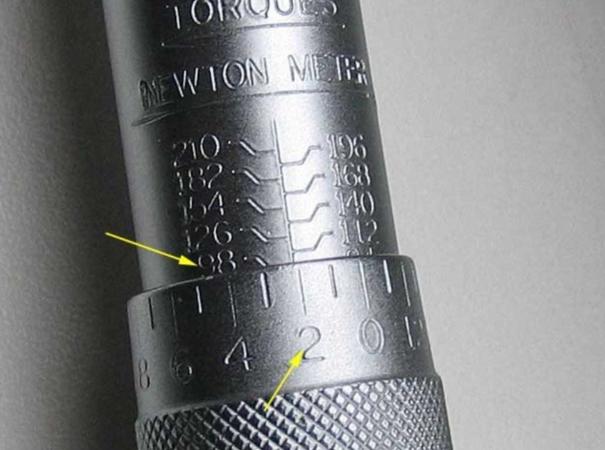

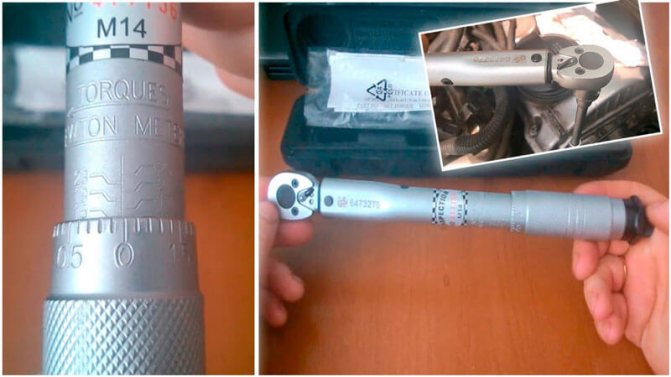

Определение момента силы затяжки происходит по имеющейся шкале, на жидкокристаллическом дисплее или по характерному щелчку, происходящему в предельной муфте, в зависимости от устройства модели.

По шкале динамометрического ключа можно точно определить, какое усилие было приложено для затягивания болта или гайки, поэтому этот инструмент некоторые мастера называют точный ключ.

Виды привода

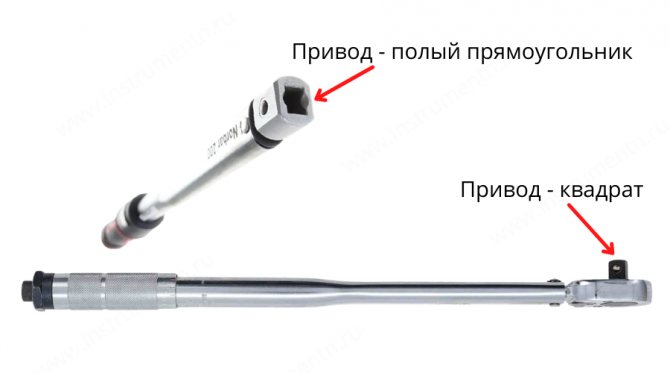

Устройство наконечника (привода) динамометрических ключей для насадок бывают двух видов:

1. Выпуклый квадратный наконечник (наружный четырехгранник), предназначенный для установки на него торцевых головок и специальных насадок.
2. Полый прямоугольный наконечник, в который устанавливаются рожковые головки, разрезные, накидные, трещеточные и другие вставки/насадки.

Насадки и вставки стыкуются с наконечником динамометрических ключей, и закрепляются в нем (на нем) при помощи фиксирующего механизма, если такой предусмотрен производителем.

Устройство старых моделей отличается от современных, подробнее о нем читайте ниже в описании каждого типа динамометрических ключей.

Размеры

Размеры привода, на который или в который устанавливаются насадки, вставки зависят от вида посадочного места.

Размеры квадратных хвостовиков для насадок в дюймах:

• Квадрат 1/4
• Квадрат 3/4
• Квадрат 1/2
• Квадрат 3/8

Размеры прямоугольных полостей для вставок:

Прямоугольник: 9х12мм;

Прямоугольник: 14х18 мм;

Размерный ряд зева насадок и торцевых головок бывают от 6 до 19мм, далее идут следующие размеры:

• 21 мм;
• 22 мм;
• 24 мм;
• 26 мм;
• 27 мм;
• 29 мм;
• 30 мм;
• 32 мм;
• 34 мм;
• 41 мм.

Каждый размер рассчитан на определенное усилие, прилагаемое при работе.

Усилие

Единица усилия динамометрических ключей в странах СНГ измеряется в ньютон-метрах и называется момент силы, который обозначают двумя кириллическими буквами Н-м, на международном уровне обозначение идет латинскими буквами N-m.

Один ньютон-метр равен 0.101972 килограмм-силы-метр.

Один килограмм-сила-метр равен 9.80665 ньютон-метров.

Там, где не требуется высокая точность, для упрощения восприятия этих цифр, например, в общеобразовательной школе и в быту, принято считать, что один ньютон-метр равен одному килограмму силы метра.

Диапазон усилия разных моделей этого инструмента может быть от 0,1 до 1000 ньютон метров.

ПРИМЕЧАНИЕ:

В инструкциях по ремонту автомобилей для наиболее важных креплений, как правило, указано с каким именно усилием необходимо затягивать тот или иной болт, гайку, шпильку.

Общие нормы затяжки резьбовых соединений содержатся в руководящем документе РД 37.001.131-89 от 01.07.1990 года, где описаны классы резьбовых соединений и требования к ним.

Предельные усилия для затяжки болтов

Чтобы правильно затянуть автомобильные болты и гайки, не повредив их, мастер должен быть в курсе того, какие усилия являются предельными в зависимости от длины, диаметров элементов, качества стали, из которых они изготовлены. Эти данные по предельному крутящему моменту приведены в таблице.

Резьба/шаг, мм	Класс прочности 4,6	Класс прочности 5,8	Класс прочности 8,8	Класс прочности 10,9	Класс прочности 12,9
5/0,8	2,1	3,5	5,5	7,8	9,3
6/1,0	3,6	5,9	9,4	13,4	16,3
8/1,25	8,5	14,4	23,0	31,7	38,4
10/1,5	16,3	27,8	45,1	62,4	75,8
12/1,75	28,8	49,0	77,8	109,4	130,6
14/2,0	46,1	76,8	122,9	173,8	208,3
16/2,0	71,0	118,1	189,1	265,9	319,7
18/2,5	98,9	165,1	264,0	370,6	444,5
20/2,5	138,2	230,4	369,6	519,4	623,0
22/2,5	186,2	311,0	497,3	698,9	839,0
24/3,0	239,0	399,4	638,4	897,6	1075,2
27/3,0	345,6	576,0	922,6	1296,0	1555,2
30/3,5	472,3	786,2	1257,6	1766,4	2121,6
33/3,5	636,5	1056,0	1699,2	2380,8	2860,8
36/4,0	820,8	1363,2	2188,8	3081,6	3696,0
39/4,0	1056,0	1756,8	…	3955,2	4742,4

Как правило, шкала инструмента градуирована в Нм, но иногда можно увидеть на ней показатели усилий в килограммах.

ГОСТ

Для монтажного инструмента, предназначенного для нормированной затяжки резьбовых соединений, а именно для динамометрических ключей и отверток разработан ГОСТ 33530-2015.

Поверку осуществляют в соответствии с Государственной системой обеспечения единства измерений ГОСТ 8.541-86 п.2.1.2.

Динамометрические ключи производителей WERA, NORGAU, KING TONY, Jonnesway (Джонсвей) и Tohnichi сертифицированы в России, и внесены в госреестр средств измерений, поэтому их можно использовать на объектах, где предъявляются высокие требования к точности крутящего момента и работать с самыми ответственными резьбовыми соединениями, при условии, что срок поверки не истек.

Как правило, брендовые «динамики» более качественные, они имеют высокие характеристики и малую погрешность, которая прописана в паспорте к инструменту.

Также в число документов прилагаемых к измерительному средству должны входить сертификаты.

Сертификаты

Данный инструмент хоть и называется ключом, но по своей сути это измерительный прибор, у которого должны быть соответствующие документы: паспорт устройства с отметкой метрологической лаборатории о проведении поверки, сертификаты и др.

Сертификат калибровки, он же сертификат поверки свидетельствует о том, что инструмент был проверен в лабораторных условиях на предмет фиксации точности и погрешности устройства.

Проверку осуществляют на разных усилиях затяжки, в результате устанавливаются реальные значения.

Ключи пригодные для международного использования, включая регион ЕС должны соответствовать процедурам калибровки ISO 6789, тип I, класс B.

Погрешность

На качественные брендовые динамометрические ключи производители заявляют погрешность в пределах 3-4%, что говорит о достаточно высокой точности таких устройств.

Точность некоторых моделей этого инструмента достигает 99%.

Калибровка и поверка

Все измерительные приборы, входящие в росреестр необходимо подвергать поверке в установленные нормами сроки, без поверки использовать их недопустимо.

По средним стандартам поверку динамометрических ключей требуется производить один раз в год или после каждой тысячи рабочих циклов.

Важно!

Инструмент, требующий прохождения поверок, калибровать самостоятельно, и вмешиваться в его устройство запрещено.

При этом ничто не мешает своими силами производить калибровку устройств, используемых в условиях, где поверка необязательна.

Определение момента затяжки

Динамометрическим ключом

Подбор этого инструмента должен осуществляться так, чтобы затяжной момент на крепежном элементе был на 20-30% меньше, нежели значение максимального момента на используемом ключе. Если попытаться превысить допустимый лимит, то инструмент может легко сломаться.

Затяжное усилие и марка материала должны присутствовать на каждом изделии, способы расшифровки маркировки описаны выше.

Чтобы выполнить вторичную протяжку болтов, следует придерживаться следующих рекомендаций:

1. Точно знать значение необходимого затяжного усилия.
2. Выполняя контрольную проверку затяжки, необходимо выставлять усилие и проверять по кругу каждый крепежный элемент.
3. Запрещается пользоваться динамометрическим ключом как обычным, его не стоит использовать для закрутки деталей, гаек и болтов, чтобы получить лишь примерное усилие. Его стоит использовать для выполнения контрольной протяжки.
4. У динамометрического ключа должен быть запас для измерения момента усилия.

Контроль динамометрических ключей

Контроль над функциональным состоянием и точностью динамометрических ключей должен осуществлять сам пользователь (частное лицо или организация) и проводить поверку в соответствии с установленными стандартами и сроками.

Внимание!

В случае нарушения сроков поверки использовать измерительные устройства запрещено.

При нарушении норм и правил в работе с винтовыми соединениями, где требуется точность силы момента затяжки, виновные лица несут ответственность в соответствии с законодательством.

Для недопущения ошибок нормативами предусмотрено проведение специальной процедуры, называемой тарировкой.

Тарировка динамометрических ключей

Тарировку требуется проводить минимум один раз в смену перед началом работ, результаты необходимо записывать в журнал тарировки ключей.

Форма журнала приведена в приложении «Е» к СП 70.13333.2012 «Несущие и ограждающие конструкции» смотрите пункт 4.6.8.

В качестве образца, шаблонный журнал тарировки ключей можно

Пре­дель­ные (ме­ха­ни­че­ские) ди­на­мо­мет­ри­че­ские клю­чи

Наи­бо­лее ис­поль­зу­е­мый вид ин­стру­мен­та, осна­щен­ный ди­на­мо­мет­ром. От­ли­ча­ет­ся до­ступ­ной сто­и­мо­стью и ши­ро­ким функ­цио­на­лом. Пе­ред на­ча­лом ра­бо­ты с ним при­дет­ся уста­но­вить необ­хо­ди­мые по­ка­за­те­ли для кру­тя­ще­го­ся мо­мен­та.

В мо­мент за­вин­чи­вая про­ис­хо­дит за­щел­ки­ва­ние ме­ха­низ­ма. По до­сти­же­нии за­ра­нее за­дан­но­го па­ра­мет­ра, ключ не пе­ре­да­ет мо­мент и не сры­ва­ет резь­бу из-за слиш­ком ак­тив­ной за­тяж­ки. Внут­рен­нее устрой­ство ин­стру­мен­та на­по­ми­на­ет тре­щот­ку, ко­то­рая при­со­еди­ня­ет на­сад­ку и фик­си­ру­ет по­ло­же­ние при по­мо­щи пе­ре­клю­ча­те­ля.

По­греш­ность ва­рьи­ру­ет­ся от 3 до 5%. Вы­би­рая та­кое устрой­ство, об­ра­щай­те вни­ма­ние на ин­тер­ва­лы и ори­ен­ти­руй­тесь на свои те­ку­щие дан­ные. Пе­ред по­куп­кой изу­чи­те ре­гла­мент резь­бо­вых со­еди­не­ний.

Ми­ни­маль­ный диа­па­зон — 0,5 до 15 Нм, а мак­си­маль­ный – от 3 до 100 и вы­ше.

Недо­ста­ток ра­бо­ты с та­ким ин­стру­мен­том – от­сут­ствие опы­та у ма­сте­ра, из-за ко­то­ро­го мо­жет про­изой­ти пе­ре­тяж­ка со­еди­не­ния с резь­бой. По­сле несколь­ких при­ме­не­ний клю­ча необ­хо­ди­мо по­сто­ян­но про­ве­рять ре­гу­ли­ро­воч­ные па­ра­мет­ры.

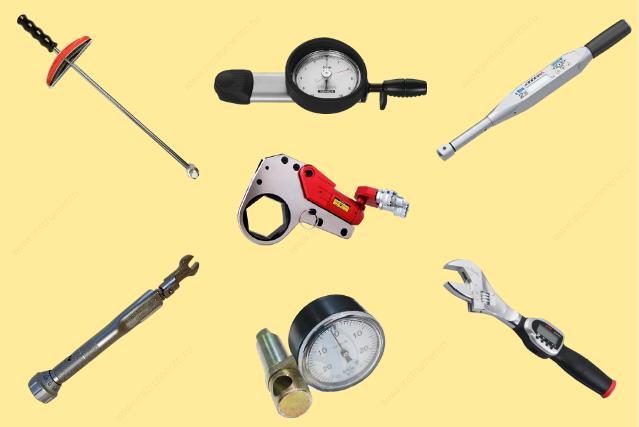

Типы и виды динамометрических ключей

Динамометрические ключи различаются по типу механизма, который может быть торсионным, стрелочным, щелчковым или цифровым.

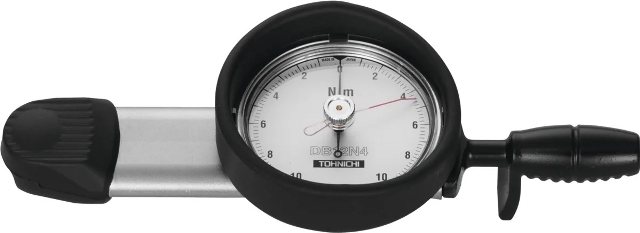

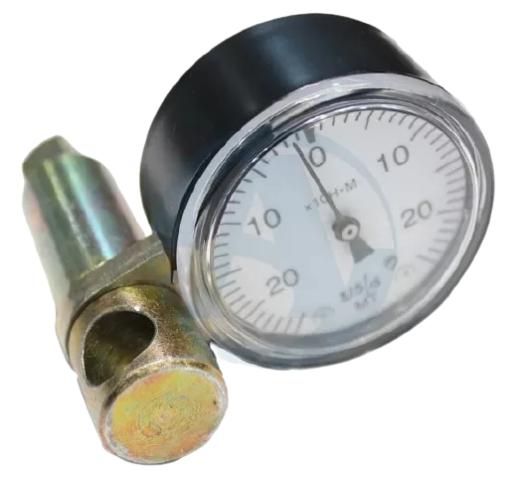

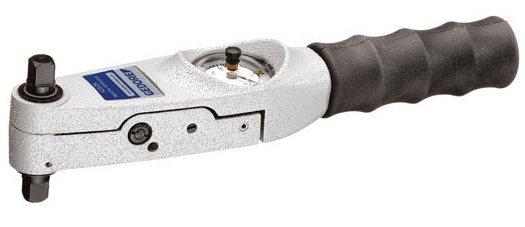

Стрелочный (индикаторный)

Стрелочные динамометрические ключи имеют в своем устройстве стрелочный индикатор динамометр, от которого и происходит название инструмента этого типа, также его называют индикаторным.

Неудобство этой модели заключается в том, что из-за бокового сильно выступающего расположения динамометра при таких компактных размерах порой затруднительно производить повороты инструмента.

Кроме того, для работы с ним требуется использовать какой-нибудь пруток в качестве поворотного рычага.

В других случаях маленький размер устройства может оказаться преимуществом.

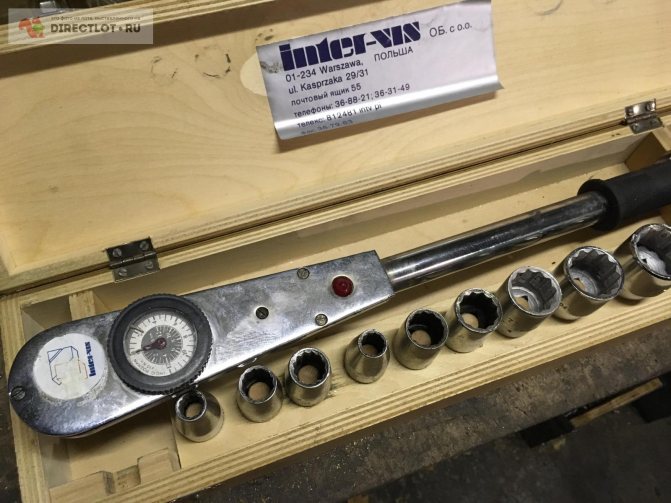

У некоторых моделей точных ключей индикаторного типа есть функция сохранения последнего замера, и циферблат может быть защищен противоударной поверхностью пример такого вариант представлен на картинке ниже.

Повороты стрелочным «динамиком» можно производить в обе стороны без каких-либо переключений, это предусмотрено устройством инструмента, а также шкалой размеченной в обе стороны.

Часто стрелочные динамометрические ключи путают со шкальными ошибочно считая, что это один и тот же тип инструмента.

Не смотря на то, что и у того и у другого в устройстве имеется стрелочная индикация — это два разных типа одного по назначению инструмента.

На картинках явно видно, что они отличаются между собой, как по внешнему виду, так и по устройству, при этом принцип действия у них является схожим.

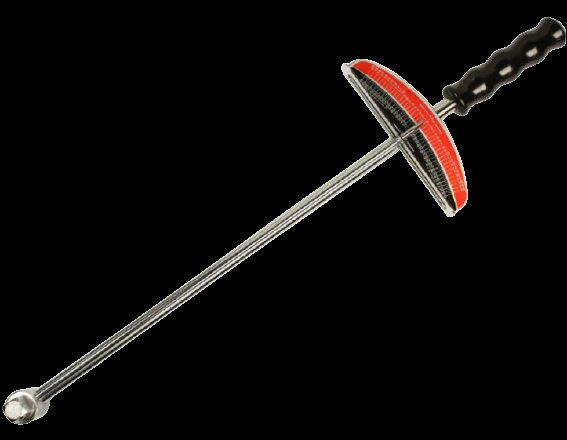

Шкальный (торсионный)

Шкальные динамометрические ключи торсионного типа выглядят в виде цилиндрического стержня, на одном конце которого расположена рукоятка, а рядом с ней поперечная шкала.

На другом конце встроен динамометрический механизм с неподвижной стрелкой и квадратом для насадок и торцевых головок.

Показания на шкале указывает длинная стрелка, расположенная вдоль основного штыря и закрепленная в основании механизма этого инструмента.

Измерение производится в килограммах на метр.

При нагрузке на рукоятку по достижению момента затяжки стрелка остается неподвижной, а сам штырь перемещается дальше и тем самым происходит расхождение между двумя линиями (стрелки и штыря), разница которой отображается на шкале.

Динамометрический ключ также, как и стрелочные модели имеет возможность работать как почасовой стрелке, так и против нее.

Простое устройство отражается большей погрешностью, чем у современных аналогов этого инструмента, которая составляет около 10% и более.

Таким инструментом вполне можно обойтись в частном гараже ремонтируя свой автомобиль, где не обязательная высокая точность затяжки.

Например, использование динамометрического ключа торсионного типа будет очень уместным для затягивания головки клапанной крышки, свечей зажигания, ступичных подшипников, колесных болтов и других винтовых соединений, где желательно учитывать момент затяжки, нормативы которого указаны в инструкции к автомобилю.

Щелчковый (предельный)

Динамометрический ключ щелчкового типа имеет механическое устройство, соединение шарниров которого при достижении установленного момента затяжки размыкается, с сопутствующим однократным специфичным щелчком, который чувствуется руками и хорошо слышится.

После такого щелчка производить дальнейшее затягивание крепежа запрещено, т.к. нужный момент усилия затяжки уже достигнут, а превышение установленного усилия может повредить механизм инструмента.

Важно!

Щелчки трещетки и щелчок достижения определенного момента усилия затяжки имеют характерные отличия, в смысле, это не одно и то же.

В связи с тем, что контрольный щелчок происходит после достижения заданного момента (предела), данный тип этого инструмента называют динамометрический ключ предельный или предельного типа.

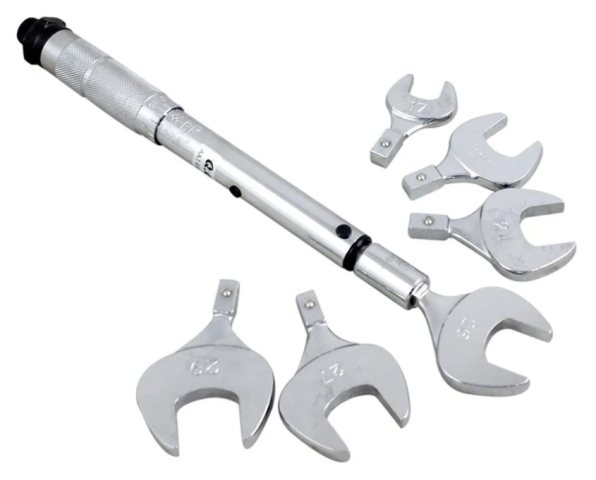

Рожковый

Рожковый динамометрический ключ имеет в своем арсенале рожковые насадки отсюда и название этого инструмента.

Насадки устанавливаются в гнездо для посадки в виде полого прямоугольника.

Принцип действия рожковых динамометрических ключей в полной мере соответствует щелчковым моделям, т.е. они тоже предельного типа.

Электронный (цифровой)

Электронный динамометрический ключ отличается от механических тем, что в момент достижения заданной силы затяжки срабатывает звуковой сигнал и загорается лампочка (светодиод, подсветка).

Настройка и управление производится путем нажатия соответствующих кнопок, с индикацией на жидкокристаллическом дисплее, где все отображается в цифрах, отсюда и название динамометрический ключ цифровой или цифрового типа.

Электропитание цифровых моделей происходит от литиевой батарейки в виде таблетки CR2354 или ее аналогов.

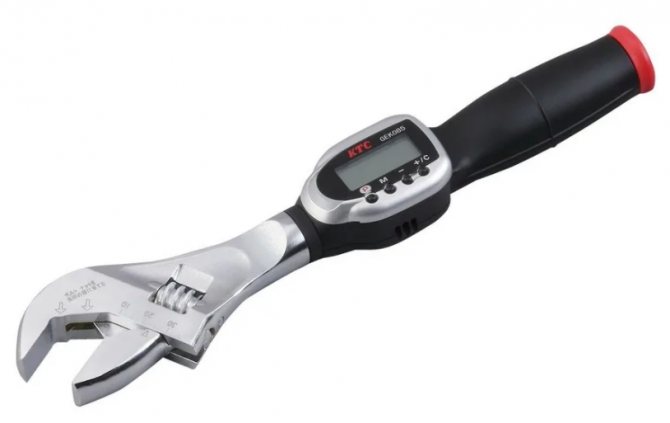

Разводной (универсальный)

Разводной динамометрический ключ называется универсальным в силу того, что его можно настроить практически под любой размер болта или гайки.

Цифровые регулируемые динамометрические ключи позволяют производить работы в местах, где другими моделями не справиться или сделать необходимую работу будет затруднительно.

Разводные «динамики» оснащены уникальным датчиком мощности в рукоятке, который точно определяет и анализирует нагрузку, прилагаемую к рукоятке, независимо от положения руки.

Это разновидность цифровых моделей с более широким диапазоном возможностей, которые сказываются на стоимости инструмента.

Цены на универсальный динамометрический ключ начинаются от 27000 руб.

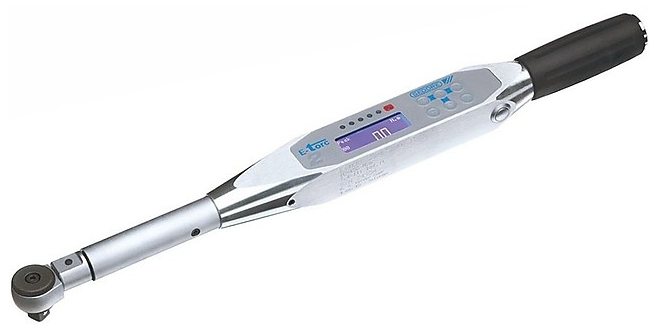

Электронный класса Премиум

Динамометрические ключи премиум класса оснащены по последнему слову техники, результаты у них отображаются на LED-панели состояния, рядом с которым расположены кнопки настроек, память может быть до 2000 измерений, для передачи данных имеется встроенный mini-USB разъем.

Есть возможность использовать ранее настроенный момент силы затяжки, что очень ускоряет и упрощает работу с устройством.

О достижении установленного значения сигнализируют визуальные, звуковые и сенсорные вибрационные сигналы.

Программное обеспечение демонстрирует графическую оценку на контрастном дисплее с подсветкой.

Стоимость таких устройств исчисляется сотнями тысяч рублей.

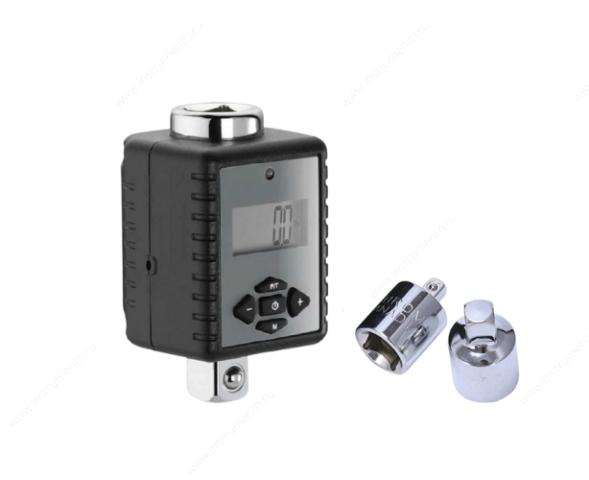

Динамометрический переходник

Динамометрический переходник это компактное устройство с широким диапазоном силы момента затяжки от 2 до 200 н-м.

Устроен этот прибор в виде маленькой коробочки с ЖК-дисплеем и кнопками управления, с одного края на нем расположен квадрат для насадок под разные размеры, с другой стороны находится гнездо для установки ключа-трещетки.

Удобство этого гаджета заключается именно в размерах и возможности устанавливать различные насадки, как для болтов, гаек, так и для специфических шлицов, которые имеют биты для шуруповертов.

Таким образом, динамометрический переходник можно использовать и в тех случаях, где требуется отвертка.

Кроме того, есть возможность выбрать в настройках единицы измерения.

Точность этого прибора уступает профессиональным аналогам, но при этом вполне достаточна для бытового использования.

Купить это устройство можно перейдя по этой ссылке, где представлены более подробные характеристики и цена.

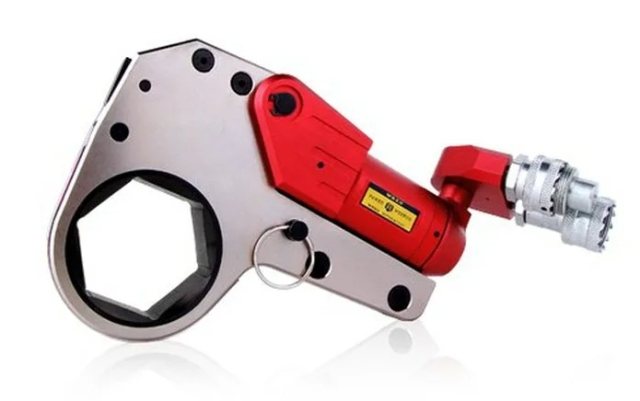

Гидравлический динамометрический ключ

Гидравлический динамометрический ключ – это узкоспециализированный профессиональный инструмент, используемый на промышленных предприятиях, в авиастроении, в строительстве крупных конструкционных объектов, где используются винтовые крепления разных размеров.

Эти устройства работают на гидравлическом приводе, а потому отличаются большой мощностью, при этом работают с высокой точностью, и рассчитаны на широкий диапазон размерного ряда резьбовых соединений.

Данный тип инструмента бывает следующих видов: торцевые, кассетные; с квадратным приводом; натяжители болтов, цены на них начинаются примерно от 200 000 рублей.

Правила корректного использования ключа

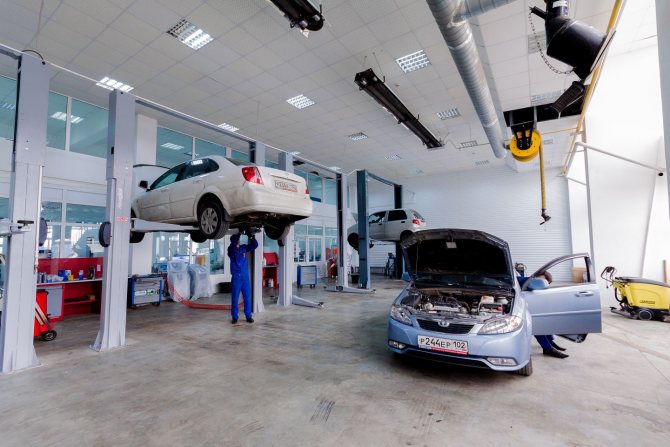

Чтобы динамометрический ключ служил долго и не ломался, мастера на СТО дают различные советы своим клиентам. Основные рекомендации по безопасному пользованию данного инструмента приведены ниже:

• Не рекомендуется применять данное дорогостоящее изделие в качестве баллонного ключа или трещотки, откручивая и закручивая им все виды гаек или болтов, потому что он является лишь измерительным инструментом и прибор может быстро выйти из строя, так как у него сломается пружинный механизм.
• Все накидные или шестигранные насадки должны быть только безударными, так как любые грубые сотрясения приведут к увеличению погрешности измерительной шкалы.
• Лишь одна устанавливаемая на прибор штатная насадка может точно передать нужный момент на крепёж, исходя из произведения силы и плеча, заложенных в динамометре. Если же использовать какие-либо переходники, гибкие или жёсткие удлинители, то показатель на приборе будет сильно разниться с фактическим усилием.
• Категорически не разрешается применение самодельного рычага, например, обрезка трубы. Излишнее усилие на трещотку приведёт к поломке пружинного механизма и скорому износу прибора. Допускается оказывать усилие на крепёж лишь при помощи имеющегося плеча на рукояти.
• Один из главных принципов эксплуатации прибора — это бережное отношение к нему. Его ни в коем случае нельзя бросать, оказывать ударные воздействия на рукоять, так как циферблат обязательно собьётся.
• Динамометрический ключ, только что приобретённый в магазине, не может сразу эксплуатироваться по назначению. Перед первой затяжкой реального болта ключом надо несколько раз поработать при холостом нагружении, то есть дать инструменту минимальное значение на шкале и провернуть 5-7 раз до характерного звука трещотки.
• Данный инструмент почти полностью состоит из движущихся металлических деталей, и долгое его хранение без работы во влажных условиях неминуемо приведёт к коррозии. Чтобы этого не произошло, его следует всегда убирать в сухое прохладное место, при длительном хранении без использования регулярно смазывать машинным маслом, а перед новой эксплуатацией — настроить для работы.
• Обязательна установка шкалы на ноль после использования. Это связано с тем, что при любом значении, отличном от начального, пружинный механизм всегда находится в напряжении, из-за чего прочный металл пружины может быстро «устать» и погрешность показаний существенно возрастёт.

Вам это будет интересно Домкрат гидравлический двухштоковый: бутылочные виды, критерии выбора

Вечных механизмов не бывает, и пружина рано или поздно подвергается пластическим деформациям, что требует её ремонта или замены. Данная процедура выполняется в любой точке ремонта автомобильного инструмента и называется поверкой прибора. Так, после проведения данной процедуры его точность возрастает до первоначальных значений.

Редкое использование прибора приводит к его порче, поэтому его не стоит обязательно покупать. Для разового использования всегда выгодно взять напрокат либо обратиться на станцию сервиса, где работают профессионалы автодела, которые ежедневно настраивают инструмент для работы.

Динамометрический ключ — прибор всё-таки профессиональный, и в инструментах каждого автолюбителя иметь его вовсе не обязательно. Кроме того, надо помнить, что электронный прибор всегда более чувствителен, чем механический, поэтому он может быть использован не только при ремонте авто, но и во время эксплуатации электронных приборов или иного высокоточного оборудования.

Как выбрать динамометрический ключ?

При выборе динамометрического ключа в первую очередь следует обращать внимание на диапазон момента затяжки, для которого рассчитан инструмент.

Подбирать его нужно так, чтобы работы производились в пределах возможностей ключа, отмеченных на шкале.

Внимание!

Нельзя использовать «динамик» для затяжки резьбовых соединений, где требуется усилие больше или меньше рабочих пределов инструмента.

При затягивании с меньшим значением (ниже минимально допустимого по шкале «динамика») нет никаких гарантий, что была произведена затяжка до нужного уровня.

В случае превышения максимального значения усилия, отмеченного на шкале динамометрического ключа, механизм инструмента не выдержит нагрузки и сломается.

Как выбрать динамометрический ключ для частного использования?

Выбор динамометрического ключа для себя можно осуществлять, основываясь только на его характеристиках, например, нужно учитывать условия, в которых будет использоваться инструмент, где будут важны его размеры и устройство.

К условиям относится окружающая обстановка, здесь следует задаться вопросами насколько свободное пространство рядом с местом проведения работ, есть ли возможность беспрепятственно производить манипуляции динамометрическим ключом.

Так, в одном случае будет удобно работать с торцевыми моделями, а в другом с рожковыми, разводными или стрелочными.

Кроме этого необходимо учитывать условия работы, например, чтобы выбрать динамометрический ключ для автомобиля или для других аналогичных работ, где руки будут часто испачканы в масле, смазке, грязи и химикатах нужно выбирать экземпляр устойчивый к химическим воздействиям.

К таким моделям относится металлический инструмент без пластиковых, резиновых и подобных им элементов.

И наоборот, если работы, например, планируете производить с холодильным оборудованием, то уместнее выбирать экземпляры с прорезиненными или подобными рукоятками, чтобы хват был удобным и не мерзли руки.

Перед финальным выбором имеем смысл уделить внимание дополнительной функциональности и универсальности инструмента.

Например, более удобный динамометрический ключ со встроенным выбрасывателем торцевых головок, который позволяет одномоментно снимать установленную насадку, без каких-либо усилий простым нажатием на соответствующую кнопку.

Имеет смысл выбирать модели, у которых имеется фиксатор, предотвращающий сбой настроек.

В некоторых случаях желательно приобретать двухсторонние «динамики», либо с наличием реверсивного переключателя (флажка), чтобы была возможность затягивать крепления как вправо, так и влево.

Варианты с шарнирной головкой позволяют работать инструментом в труднодоступных местах под любым углом, что облегчает труд мастера.

При необходимости можно рассмотреть профессиональные модели, отличающиеся большей точностью и варианты премиум класса, где дополнительный функционал в полной мере соответствует последним разработкам.

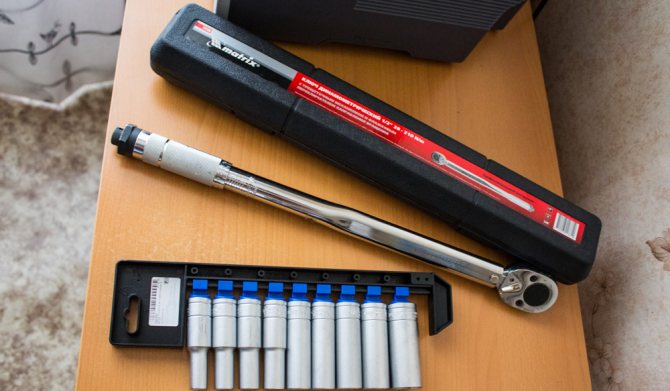

Для большей универсальности рекомендуется приобретать динамометрический ключ с набором разных насадок, такой комплект расширяет диапазон производимых работ по затяжке крепежей разного размера.

Зная особенности выбора динамометрических ключей и функциональные возможности разных моделей, каждый сможет выбрать для себя наиболее подходящий вариант.

Как выбрать динамометрический ключ для организации?

Предприятиям часто требуется выполнять работы с контролем высокоточного момента затяжки, с которым может справиться только профессиональный инструмент.

Поэтому к организациям существует ряд обязательных требований, в соответствии с которыми необходимо осуществлять выбор динамометрических ключей.

Инструмент должен быть откалиброван, пройти поверку, и входить в Государственный реестр средств измерений (ГРСИ) России, о чем выдается соответствующее свидетельство с приложением, где прописаны характеристики динамометрического ключа.

В остальном выбор осуществляется по вышеописанным параметрам.

Производители динамометрических ключей:

• Alca
• FORCE
• GEDORE
• HANS
• Jonnesway
• KING TONY
• Licota
• NORGAU
• OMBRA
• STAYER
• THORVIK
• Tohnichi
• WERA
• Автодело
• Арсенал
• Зубр
• Эврика

Что это за инструмент?

Такой прибор необходим для затяжки соединений, которым необходимо равномерное дозированное приложение усилий. Ведется много споров о его необходимости. Но очевидно, что этот инструмент незаменим при четких показателях силы давления на болт или гайку. Ключ также может использоваться и в других сферах: сборке автоматов, промышленного оборудования, кораблестроении.

По сути, это обычный гаечный ключ, только оснащенный встроенным динамометром. Это дает возможность затягивать крепления с точно заданной силой.

То есть если, например, в руководстве по эксплуатации вашего автомобиля указано, что фиксация гаек должна делаться с усилием в сто десять ньютон, то точно обеспечить такие показатели вы сможете лишь с помощью динамометрического механизма.

Особо важной будет возможность установить заданный параметр. Именно точность затяжки разнообразных соединений механизма и является преимуществом этого устройства. Изготовители выпускают множество видов таких инструментов.

Состоят они в основном из схожих для всех моделей деталей:

• ручки для крепления насадки, которая затягивается;
• насадочного фиксатора, имеющего положения в позициях от одного до трех;
• съемной насадки, выполненной в виде трещотки;
• пружинного механизма, имеющего измерительную шкалу;
• ручку,оборудованную фиксатором, которая регулирует заданное усилие.

Как пользоваться шкалой динамометрического ключа. Видео:

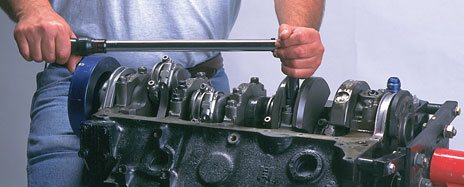

Практическое применение: как правильно пользоваться инструментом

Индикаторные приборы не вызывают сложностей. Вы просто читаете показания, и видите крутящий момент. А вот щелчковый механизм требует привыкания и правильного понимания разметки шкалы. Грубые показания нанесены на неподвижный стержень рукоятки. Точные деления на поворотной части.

На иллюстрации изображены метки в 98 Nm и 2 Nm (на поворотной ручке). Значения складываются: итоговый показатель – 100 Nm. Чтобы протянуть таким динамометрическим ключом болты колес автомобиля (например, значение 120 Nm), необходимо выставить 112 Nm на неподвижной рукоятке и 8 Nm на поворотной части.

Если понять общий принцип, пользоваться инструментом будет удобно.

Существуют различные варианты исполнения разметки:

При этом для всех типов рукояток есть общее правило: на торце откручивается стопорное колесико, производится установка значения, после чего крепление механизма снова затягивается. Большинство динамометрических ключей такого типа, устроены еще проще.

Прокручивания трещотки не происходит, вы просто слышите громкий щелчок. Принципиально, это ничего не меняет: просто после характерного звука следует прекратить затяжку.

Моменты затяжки болтов и гаек указываются в инструкциях по ремонту и обслуживанию автомобиля. Таблица не универсальна: крепеж с одинаковой метрической размерностью, на различных узлах может иметь разные показатели.

Даже усилие затяжки колесных болтов на автомобилях одного производителя (собранных на одной платформе) может отличаться. Например, Volkswagen Passat – 120 Nm, а одноплатформенный Volkswagen Sharan – 170 Nm.

Крайне желательно соблюдать заводские установки, иначе можно повредить узлы и детали. Но бывают ситуации, когда информация не доступна. В таких случаях поможет таблица затяжки болтов динамометрическим ключом.

Циф­ро­вые клю­чи

Циф­ро­вые устрой­ства счи­та­ют­ся наи­бо­лее точ­ны­ми, с по­греш­но­стью все­го в 1%. Мож­но осу­ществ­лять ка­либ­ров­ку са­мо­сто­я­тель­но, пу­тем на­жа­тия кноп­ки или уста­но­вить ав­то­ма­ти­че­ский ре­жим. Они име­ют циф­ро­вую ин­ди­ка­цию.

Ос­нов­ные до­сто­ин­ства:

• па­мять, по умол­ча­нию встро­ен­ная в ин­стру­мент;
• ши­ро­кий вы­бор раз­лич­ных на­стро­ек;
• воз­мож­ность при­со­еди­не­ния к ком­пью­те­ру с по­сле­ду­ю­щей циф­ро­вой ка­либ­ров­кой;
• на­ли­чие па­мя­ти о мар­ке устрой­ства, да­те и вре­ме­ни вы­пол­не­ния ра­бо­ты;
• счет­чик при­ме­не­ния обо­ро­тов;
• зву­ко­вые сиг­на­лы для кон­тро­ля ра­бо­ты (виб­ра­ция или звук).

Элек­трон­ный при­бор со­сто­ит из кор­пу­са и зо­ны ра­бо­ты, он осна­щен при­со­еди­ни­тель­ным квад­ра­том. Под кор­пу­сом обо­ру­до­ва­на ме­ха­ни­че­ская кон­струк­ция с жест­ким стерж­нем. Де­таль фик­си­ру­ет кру­тя­щий­ся мо­мент, а дат­чик свя­зи пе­ре­да­ет по­лу­чен­ные дан­ные и вы­во­дит их на внеш­ний дис­плей.

Ин­тер­вал ра­бо­ты – от 20 до 250 Нм. Циф­ро­вые при­бо­ры, из-за та­ко­го вы­со­ко­го уров­ня точ­но­сти, сто­ят до­ро­же. Пе­ред по­куп­кой вы мо­же­те про­смот­реть ры­нок и про­из­во­ди­те­лей, ко­то­рые про­из­во­дят бо­лее до­ступ­ные по сто­и­мо­сти из­де­лия, но с не ме­нее ка­че­ствен­ны­ми ха­рак­те­ри­сти­ка­ми.
