Амперметр – что это такое и устройство прибора. Амперметр — измеряем ток: назначение, схемы подключения, типы

Назначение амперметра.

Амперметр — это электроизмерительный прибор, который предназначен для измерения силы электрического тока в каком-нибудь участке электрической цепи. Эта величина задается единицах, называемых амперами, отсюда и название прибора — «Амперметр». На практике значения электрического тока измеряются в различных диапазонах — от микроампер (мкА) до килоампер (кА).

Амперметр — это тот же гальванометр, только приспособленный для измерения силы тока, его шкала проградуирована в амперах.

На схемах амперметр изображают кружком с буквой А в центре.

Для измерения силы тока можно использовать и мультиметр. Перед измерением необходимо прочитать инструкцию к конкретной модели мультиметра, чтобы его правильно настроить и подключить в электрическую цепь.

Как работает амперметр?

Существует два типа амперметров: аналоговые, показывающие значение путем отклонения стрелки механического устройства, и все чаще использующиеся в настоящее время цифровые приборы, оснащенные сложными электронными схемами.

При изготовлении аналоговых амперметров необходимо использовать эффекты, зависящие от величины электрического тока. Чаще всего они связаны с созданием магнитного поля проводником, в котором течет электрический ток. Чем выше сила тока, тем больше эффект, производимый данным явлением.

Каждый аналоговый амперметр имеет подвижную и неподвижную части. К подвижной части прикреплена стрелка, которая перемещается по шкале и позволяет считывать показания прибора. Чтобы избежать ошибок при снятии показаний, которые вызваны эффектом параллакса, следует смотреть на стрелку под прямым углом к шкале, чему способствует зеркало, расположенное рядом со шкалой (см. рисунок 1).

Рис. 1. Индикаторный микроамперметр с зеркалом, установленным для уменьшения эффекта параллакса при снятии показаний

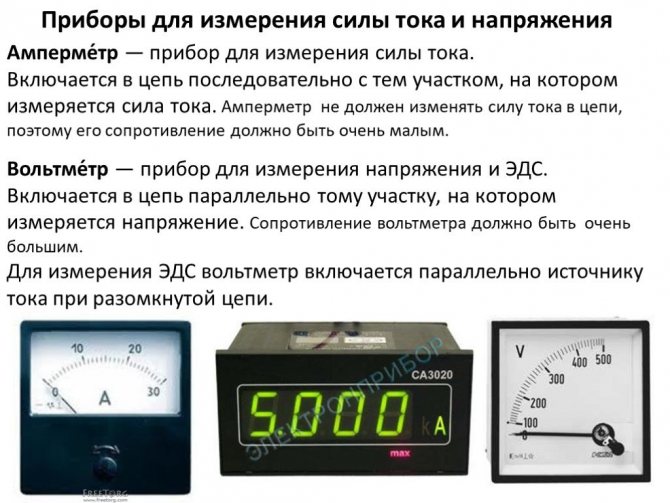

Приборы для измерения силы тока

Амперметр – это устройство для определения силы как постоянного, так и переменного тока в электрической цепи. Исходя из предназначения приборов для определенных величин тока, различают амперметры, миллиамперметры и микроамперметры.
В зависимости от принципа действия и особенностей применения, различают следующие виды амперметров. Рассмотрим детально их специфику и основные параметры:

аналоговые амперметры, в которых предусмотрена магнитоэлектрическая система. Они производятся на базе катушки из тонкой проволоки, вращающейся между магнитными полюсами. В процессе прохода тока через катушку она фиксируется под воздействием вращающего момента, значение которого пропорционально величине тока. В устройстве предусмотрена специальная пружина, которая препятствует повороту катушки, а упругость пружины пропорциональна углу вращения. При установлении баланса данные моменты выравниваются, а стрелка устанавливается на значении, пропорциональном величине тока на данный момент.

Преимуществом аналоговых приборов является то, что нет необходимости в обеспечении независимого питания для определения результата, поскольку в процессе измерения используется питание непосредственно электроцепи, которая замеряется. Также плюсом выступает повышенная чувствительность. Среди минусов следует назвать длительное время для фиксации стрелки в устойчивом положении.

электромагнитные – разработаны в виде механизмов с зафиксированной катушкой, по которой проходит ток. Также предусмотрено несколько сердечников на оси. Приборы предназначены для фиксации измерительными щупами постоянного тока. Элементами устройств являются измеритель и шкала с промаркированными делениями.

Несомненными плюсами такого типа приборов является возможность измерения силы переменного и постоянного тока, а также удобство использования. Недостатками считаются низкая чувствительность, вследствие чего они используются в сферах, где нет необходимости в сверхточных показателях;

электродинамические приборы – их принцип действия базируется на взаимодействии магнитных полей напряжения, протекающего по зафиксированной и вращающейся катушками. В устройствах применяется одновременное и попеременное включение катушек, использоваться прибор может при повышенных частотах до 200 Гц. Приборы обладают чувствительностью к посторонним магнитным полям, поэтому измерения не отличаются высокой точностью, причем замеры рекомендуется проводить в отдалении от прочих источников магнитного поля;
ферродинамические – являются одними из наиболее современных и используемых типов амперметров, поскольку практически не реагируют на прочие магнитные поля и отличаются прочностью. Элементами устройства выступают замкнутый магнитопроводник из ферромагнитного материала, сердечник в основании и зафиксированная катушка. Основная сфера использования приборов такого вида – оборона и комплексы обеспечения безопасности, поскольку они обеспечивают высокую точность полученного результата измерений;
цифровые амперметры – современные модернизированные устройства, имеющие высокую популярность благодаря удобству использования и точности показателей. Благодаря устойчивости цифрового мультиметра к внешним условиям, температуре и изменениям давления, его можно использовать в условиях вибрации и тряски. Также они подлежат использованию в горизонтальном и вертикальном положениях, что не отражается на точности результата.

Полученные данные в цифровом виде позволяют отслеживать и контролировать показатели автоматически даже при отсутствии оператора.

Разбираясь в вопросе, для чего нужен прибор амперметр, следует отметить, что его ключевой и единственной функцией является измерение силы постоянного и переменного тока на конкретном участке электрической цепи. На основании полученных данных можно делать научные выводы, а на практике приборы применяются для повышения эффективности и производительности различных устройств на основании полученных данных.

Амперметры широко используются на промышленных предприятиях, осуществляющих выработку и распределение электро- и тепловой энергии. Также предназначение прибора немаловажно в сферах:

электролаборатории;
автомобилестроительная отрасль;
точные науки;
строительная сфера.

Также приборы широко используются в быту. К примеру, специалисты, занимающиеся ремонтом автомобилей, замеряют при помощи амперметра значения электропотребления различных устройств.

Определение

Васильев Дмитрий Петрович

Профессор электротехники СПбГПУ

Задать вопрос

Амперметр – это электроизмерительный прибор, предназначенный для фиксации силы постоянного либо переменного тока, протекающего в цепи — то есть устройство для измерения тока.

Амперметр подключается последовательно, с тем участком электроцепи, где предполагается измерять ток. Так как ток, который он измеряет зависит от сопротивления элементов цепи, то сопротивление амперметра должно быть максимально низким (очень маленьким). Это позволяет уменьшить влияние устройства для измерения тока на измеряемую цепь и повысить их точность.

Шкалу прибора градуируют в мкА, мА, А и кА, и в зависимости от требуемой точности и пределов измерения выбирают подходящий прибор. Увеличение измеряемой силы тока добиваются путем включения в цепь шунтов, трансформаторов тока, магнитных усилителей. Это позволяет увеличить предел измеряемой величины тока.

Конструктивные особенности

Существует несколько видов приборов, которые конструктивно отличаются друг от друга. Служат они для измерения переменного и постоянного тока. По своему принципу действия амперметры бывают:

электромагнитными;
магнитоэлектрическими;
тепловыми;
электродинамическими;
детекторными;
индукционными;
фото- и термоэлектрическими.

Из всех видов наиболее точными считаются электромагнитные и магнитоэлектрические приборы. Основу магнитоэлектрических устройств составляет постоянный магнит. При прохождении тока через обмотку рамки, между ним и магнитом создается крутящий момент.

С рамкой соединена стрелка, которая перемещается по шкале амперметра и показывает значение силы тока. В электродинамическом приборе основными деталями считаются подвижная и неподвижная катушки. Они могут быть соединены между собой как последовательно, так и параллельно.

Проходящие через них токи взаимодействуют между собой, и подвижная катушка, соединенная со стрелкой, отклоняется. Если с помощью амперметра измеряется большая сила тока, то его соединяют через трансформатор.

Производители

В основном аналоговые приборы, включая и амперметры, выпускает больше десятка китайских фирм, например, Shanghai Ruichi Industry. То же самое касается цифровых табло и USB-вольтамперметров, используемых новичками, собирающими электроосвещение, электрогенераторы и прочие поделки.

Если ваша задача – цифровой мультиметр, в состав которого входит и функционал (милли) амперметра, то выбор здесь широк – от брендовых Fluke до малоизвестных китайских фирм, например, Patriot. Популярные DT-модели выпускаются в Китае. Амперметр сетевой – на DIN-рейку – может измерять ток до десятых или сотых долей ампера, в качестве миллиамперметра он также сгодится. DIN-амперметры, сочетающие в себе функции вольтметра, в России представлены марками «Мегеон», «Ресанта» и «Меандр».

Принцип работы

Первый прибор в начале XIX века изобрел Швейгер, но он тогда назывался гальванометром. Рисунок простейшего амперметра выглядит так. На оси кронштейна расположен якорь из стали со стрелкой. Эта конструкция расположена параллельно постоянному магниту, который воздействует на якорь и придает ему магнитные свойства.

Вдоль магнита и стрелки проходят силовые линии, что соответствует нулевому положению на шкале. Как только начнет проходить электрический ток по шине, то произойдет образование магнитного потока. Его силовые линии будут расположены перпендикулярно линиям постоянного магнита.

Под таким воздействием якорь будет стараться повернуться на 90°, а магнитный поток воспрепятствует его возвращению в исходное положение. От величины и направления тока, который проходит по шине, зависит взаимодействие магнитных потоков. Соответственно этой величине стрелка отклонится от нуля по шкале.

Схемы подключения амперметра

Рисунок — Схема прямого включения амперметра

Рисунок — Схема косвенного включения амперметра через шунт и трансформатор тока

История создания

Впервые о создании прибора заговорили в 19 веке. Измерять силу тока было принято по отклонению магнитной стрелки на компасе. На протяжении десятилетий конструкция прибора была усовершенствована. К концу 19 века были утверждены официальные величины измерения, тогда же и получил свое окончательное название прибор «амперметр». В начале 20 века амперметры стали использоваться в промышленности. В современном мире их внедрили в сферы услуг, в частности в ателье по ремонту радиоаппаратуры. Тем не менее, название устройство получило в честь известного ученого и изобретателя Ампера.

Изобретатель Андре-Мари Ампер

Многоканальный амперметр был применим достаточно широко в первой половине 20 века. Его применяли в различных отраслях промышленности, особенно в электротехнической сфере.

Сфера применения амперметров

Приборы для измерения тока нашли применение в различных сферах. Их активно используют на крупных предприятиях, связанных с генерацией и распределением электрической, тепловой энергии. Также их используют в:

— электролабораториях;

— автомобилестроении;

— точных науках;

— строительстве.

Но не только средние и крупные предприятия используют этот прибор: они востребованы и среди обычных людей. Практически любой опытный автоэлектрик имеет в арсенале подобное устройство, позволяющее проводить замеры показателей электропотребления приборов, узлов автомобилей и пр.

Замена батарейки

На приборе установлен литиевый элемент питания ER14250 либо CR2032. Возможные варианты замены приведены в руководстве пользователя.

Для замены потребуется:

Снять крышку клеммного отсека, закреплённую винтами с передней стороны.
Демонтировать электронный блок аналогичным способом.
Удалить отслуживший элемент, припаяв новый.
Выполнить сборку аппарата в обратном порядке.

После выполнения работ, организация, менявшая элемент питания, указывает данный факт в соответствующем разделе паспорта счётчика.

Tags: ампер, бра, верхний, вид, выбор, генератор, дом, , измерение, как, компьютер, конструкция, крон, , , магнит, магнитный, маркировка, маркировка провод, мощность, мультиметр, напряжение, освещение, переменный, перенос, постоянный, принцип, провод, пуск, , работа, регулятор, резистор, ряд, свет, сеть, соединение, сопротивление, средство, схема, тен, тип, ток, трансформатор, , электронный, якорь

Виды амперметров

Классифицировать устройства можно по способу индикации. Наиболее широко распространены аналоговые амперметры – с градуированной шкалой, по которой движется стрелка. Современные приборы имеют цифровой дисплей, на котором отображается значение величины тока.

Приборы со стрелочной головкой

Стрелочные амперметры постепенно исчезают. Они отличаются более сложным устройством, чем современные модели, и обладают ограниченной областью применения. Еще один недостаток – меньший срок работы из-за наличия большего количества механических деталей. При этом современные условия иногда требуют измерения меньших величин, чем требуется для отклонения стрелки даже на одно деление. Из-за этого стрелочные приборы приходится модифицировать усилителями сигнала.

Интересно. Долгое время эти приборы не имели аналогов – точность измерений была достаточно высокой. Однако развитие электротехнической промышленности позволило разработать более дешевые в изготовлении приборы.

Принцип действия стрелочной головки

Еще одна сложность при использовании стрелочного амперметра – принцип работы стрелки, отличающийся в разных системах измерения:

Магнитоэлектрическая. Стрелка поворачивается по линейной шкале, пропорциональной силе тока. Вращающий момент задается током, проходящим через обмотку рамки.
Электромагнитная. Стрелка закреплена на сердечнике из ферромагнита, который двигается внутри катушки.
Электродинамическая. Используются две катушки с последовательным либо параллельным соединением. На подвижной – закреплена стрелка, поворачивающаяся от взаимодействия между токами катушек.

Во всех типах прибора используется корректор – специальный винт, соединенный с пружиной. Он необходим для установки стрелки в нулевое положение.

Игнорирование начальной регулировки может привести к неправильному отображению величины измеряемого тока, так как стартовое положение стрелки будет находиться левее нуля.

Приборы с цифровым индикатором

Цифровые устройства вытесняют аналоговые, благодаря ряду отличий:

простота изготовления – дешевле производить, легче собрать самостоятельно;
возможность измерения меньших величин;
отсутствие износа подвижных частей – дольше служат, не требуют замены элементов;
наглядная и удобная индикация;
меньший вес.

Переход к цифровому исполнению позволил шире применять приборы в быту. Они проще в использовании – вертикальное и горизонтальное расположение не влияет на работу. Также они лучше защищены от внешних воздействий, например, механических ударов по корпусу.

Магнитоэлектрические амперметры

Устройства, реагирующие на магнитные явления (магнитоэлектрические) применяют для того, чтобы замерить токи очень маленьких значений в цепях с постоянным током. Внутри них нет ничего лишнего, кроме катушки, подсоединенной к ней стрелки и шкалы с делениями.

Термоэлектрические амперметры

Используют для измерения переменного тока с высокой частотой. Внутри прибора установлен нагревательный элемент (проводник с высоким сопротивлением) с термопарой. Из-за проходящего тока нагревается проводник, и термопара фиксирует величину. Из-за возникающего тепла отклоняется рамка со стрелкой на определенный угол.

Ферродинамические

Очень надежные приборы, которые обладают высокой прочностью и мало подвергаются воздействию магнитных полей, возникающих не в приборе. Такого рода амперметры устанавливают в автоматические контролирующие системы как самописцы.

Бывает так, что шкалы прибора недостаточно и необходимо увеличить значения, которые стоит замерить. Чтобы этого достичь используется шунтирование (проводник с высоким сопротивлением присоединяется параллельно прибору). Например, чтобы установить значение силы в сто ампер, а прибор рассчитан всего на десять, то присоединяют шунт, у которого значение сопротивления в девять раз ниже, чем у прибора.

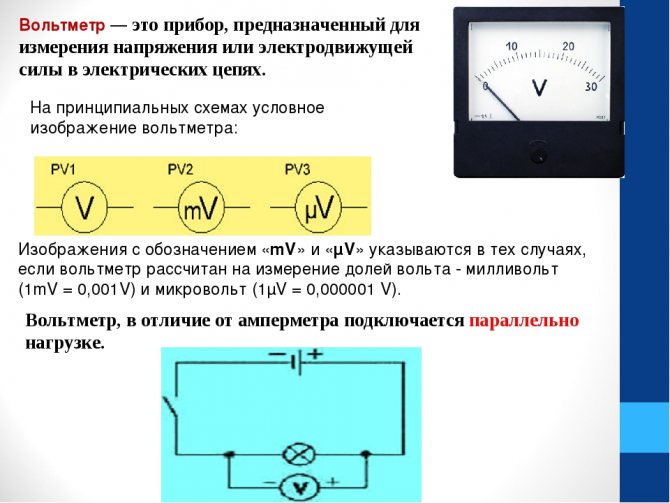

На схемах принципиальных амперметры всегда обозначаются подобным образом:

Основанные на электродинамике

Можно применять не только для замеров силы постоянного тока, но и переменного. Из-за особенностей прибора, его можно применять в таких сетях, где частота достигает двухсот герц. Электродинамический амперметр используется в основном как контрольный измеритель для проверки приборов.

Они сильно реагируют на сторонние магнитные поля и на перегрузки. Из-за этого в качестве измерителей используются редко.

Электромагнитные устройства

В отличие от магнитоэлектрических их можно применять и для сетей с переменным током, чаще всего в цепях промышленного назначения с частотой в пятьдесят герц. Электромагнитным амперметром можно пользоваться для замеров в цепях с большой силой тока.

Правила эксплуатации

Схема соединения любого амперметра только последовательная. Она определяется внутренним сопротивлением прибора. Оно, в свою очередь, всегда мало, стремится к минимуму. При включении (милли) амперметра параллельно в сеть с измеряемым током сам измеритель сгорит, чего не скажешь о вольтметре. Цифровой тестер, в котором есть функция миллиамперметра, защищён плавким предохранителем – при превышении замеряемой силы тока тот попросту перегорит, не перегружая датчик тока избыточной силой последнего.

Откалибровать (установить на ноль) прибор необходимо, когда со временем эта калибровка нарушилась: на измерительной головке есть винт, изнутри подтягивающий стрелку за специальное «ушко». Оно немного потянет и сдвинет за собой возвратную пружину, без которой бы стрелка не возвращалась в нулевое положение при отключении тока в электроцепи. Цифровые (милли) амперметры в калибровке не нуждаются – располагающийся на печатной плате датчик тока и электроника тестера или амперметра уже согласованы друг с другом на заводе. Но любой прибор проходит регулярную поверку – и первая выполняется на самом заводе, вторую же опытный пользователь может провести и сам, имея под рукой более новый такой же прибор.

Не подключайте стрелочный амперметр «задом наперёд» – если это не «двусторонний» прибор со шкалой, поделённой на «плюсовую» и «минусовую» части. Цифровой амперметр нечувствителен к смене полярности – он покажет «отрицательное» значение, не влияющее на погрешность.

Не пытайтесь использовать постоянный амперметр в электроцепи с переменным током. Показания цифрового прибора будут меняться каждые полсекунды и «плавать» в широких пределах, становясь то отрицательными, то положительными. В сетях с промышленной частотой тока 50-60 Гц стрелочный амперметр продемонстрирует лишь «вибрацию» стрелки около нуля.

Если ток быстропеременный (от сотен до тысяч герц), то показаний не будет, вообще. Переделка стрелочного постоянного амперметра на переменный заключается в установке диода или диодного моста, включённого параллельно шунту прибора. Диоды должны работать в данном диапазоне частот переменного тока – на каждом из диодов указывается граничная частота, выше которой диод применять нежелательно. Если у вас цифровой тестер, используйте режим переменного вольтметра с резистором в 1 ом, включённым параллельно прибору.

Как измерить ток миллиамперметром, смотрите в следующем видео.

Как подключить амперметр

Амперметр необходимо подключать в строгой последовательности – он располагается между источником электропитания и нагрузкой. Для проведения правильных измерений необходимо четко знать тип напряжения в источнике электропитания – постоянный или переменный ток. Использовать необходимо только соответствующий для конкретного типа тока прибор.

Разъясним детально, как необходимо подключить амперметр, чтобы получить точные и корректные показатели тока:

требуется выбрать необходимый шунт, максимальный ток которого ниже тока, который нужно замерять;
затем амперметр подключается к шунтам специальными гайками, расположенными на самом амперметре;
подключение амперметра осуществляется только после обесточивания измеряемого прибора посредством разрыва электрической цепи;
включите амперметр в цепь с шунтом;
соедините элементы правильно, чтобы обеспечить четкое соблюдение полярности для корректного отображения данных;
подключите электропитание, после чего можно считывать результаты на амперметре.

В качестве мер предосторожности отметим, что ни при каких обстоятельствах не следует подключать амперметр в розетку без какой-либо нагрузки. Поскольку устройство обладает небольшим входным сопротивлением, при подключении без нагрузки он просто сгорит.

Сферы применения амперметров включает как крупные промышленные предприятия по выработке и распределению электроэнергии, так и строительство, автомобилестроение, наука. Также они применяются в бытовой сфере среди владельцев автомобилей для проведения самостоятельных измерений автомобильных приборов.
