Токоизмерительные клещи: назначение, принцип работы, как пользоваться

Прибор отличается наличием клещевого зажима, расположенного в верхней части прибора. Это позволяет измерять ток и напряжение бесконтактным способом. Некоторые типы рассматриваемых приборов (например, Fluke 325) могут и больше, например, устанавливать в непрерывном режиме значение текущего сопротивления проводов. Это облегчает поиск неисправностей и их последующий анализ.

Положительная особенность токоизмерительных клещей – возможность производить измерения, не отключая от энергоснабжения диагностируемый участок цепи. В отличие от типового цифрового мультиметра, возможно без дополнительных переналадок измерять все параметры для переменного и постоянного тока, правда, точность отсчёта будет ниже.

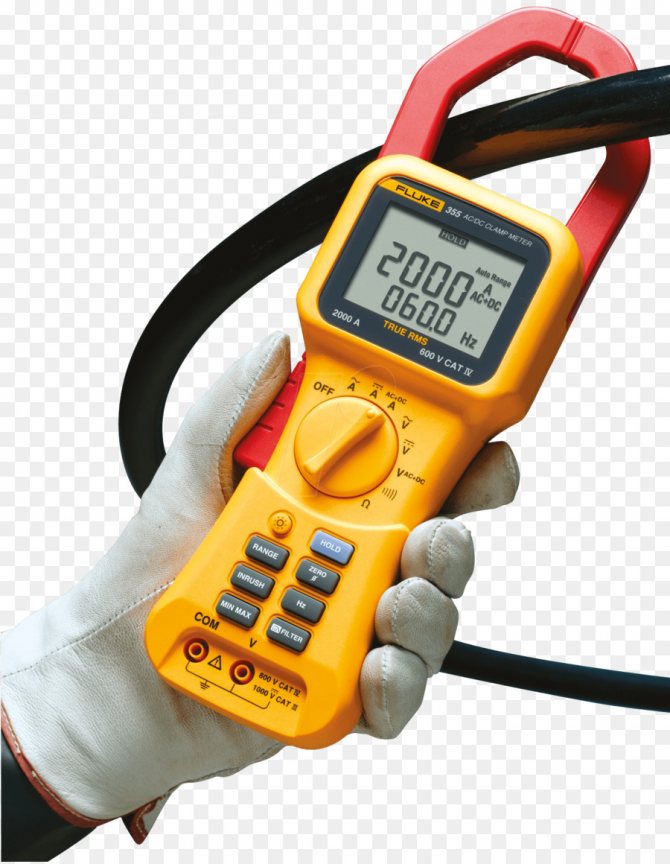

1. Челюстной зажим, который размещают вокруг проводника.
2. Тактильный барьер, защищающий пальцы оператора от возможного поражения током.
3. Узел удержания показаний, фиксирующий значение измеряемого параметра на экране дисплея до сброса.
4. Панель настройки, которая позволяет изменять количество определяемых характеристики и меру точности показаний.
5. ЖК-экран.
6. Устройство для высвобождения клещей (опционально).
7. Отсек для установки питающего элемента 9В.

Среди кнопок управления – подсветка, кнопка «максимум-минимум», выбор прочих функций. В некоторых моделях имеются входные USB-гнёзда для подключения сторонних гаджетов.

Геометрические размеры челюстного захвата от модели к модели изменяются, так что для правильного выбора следует уточнить, какой размах замера будет чаще всего востребован.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Токовые клещи постоянного и переменного тока: основные отличия и как правильно выбрать Для того, чтобы измерить токоизмерительными клещами небольшую силу тока, необходимо провод, на котором нужно узнать ток, намотать несколько раз на разомкнутый магнитопровод. Спрашивайте, я на связи!

Что это такое

Непосредственно электроклещи служат специалистам для оперативного и достоверного измерения различных параметров электрического тока: его напряжения, мощности и других. При этом разрывать цепь или нарушать ее работу нет никакой необходимости. В зависимости от того, какие величины необходимо измерить, выделяют следующие клещи:

• Амперметр;
• Ампервольтметр;
• Ваттметр;
• Фазометр.

Самыми популярными, а также легко применимыми являются клещи-амперметры, используемые для получения параметров и характеристик переменного тока, их также еще окрестили токоизмерительными. Давайте разберемся, для чего нужны токовые клещи.

Электроизмерительные клещи без труда позволяют:

• Определять и контролировать фактические нагрузки в электросетях;
• Измерять мощности всевозможных электроприборов;
• Контролировать работу приборов учета электроэнергии и ее потребления (например, для сверки показаний электрических счетчиков).

Такие токовые клещи можно применять при напряжении до 10 киловольт.

Конструкция

Токовые клещи также называют клещи Дитце. Они используются для того, чтобы делать замеры параметров электрической цепи, не размыкая ее. Такие токоизмерительные устройства также могут помогать в слежении за частотой, напряжением и температурой в зависимости от комплектации и модели. Максимальное значение мощности электрического тока, проходящего в цепи, составляет 1000 кВт, выдерживают токоизмерительные клещи нагрузку до 1000 В.

В своей конструкции они имеют:

• Основная часть — сами магнитопроводные клещи.
• Переключатель между режимами измерений и для изменения диапазона величин.
• Цифровой экран, на котором высвечиваются конечные значения.
• Разъемы для датчиков.
• Кнопки, выполняющие функции для удерживания изменений.

Основные функции, которые выполняют клещи:

• Измерение напряжения (переменного и постоянного тока).
• Определение переменного и постоянного электричества.
• Измерение сопротивления цепи.
• Функция проверки диода.
• Прозвонки.

В конструкции электроизмерительных клещей имеется защита, которая спасает их от перегруза. Суть его работы основана на принципе действия трансформатора с одним витком: напряжение поступает на первичную катушку, а измерение клещами проводится на вторичной обмотке.

Технические характеристики

Данный измерительный инструмент имеет следующие технические характеристики:

• Измеряемое напряжение до 1000 В.
• Сопротивление в пределах 0,1-2000 Ом.
• Есть возможность прозвона электропроводки.
• Режим удержания.
• Управление посредством использования одной кнопки.
• Автоматическое отключение прибора.

Что измеряют токоизмерительными клещами?

Перед приобретением этого прибора нужно определиться, для каких целей предназначены электроизмерительные клещи.

Они представляют собой трансформатор с подключенным амперметром. Непосредственно устройство — первичная обмотка трансформатора. Размещение внутри нее проводника способствует индуцированию электротока на обмотку из-за возникающего электромагнитного поля. Затем он попадает на вторичную обмотку катушки, показания с которой считываются амперметром. Показания этого прибора пересчитывают с поправкой на коэффициент трансформации, указываемый на нем. Трансформатор с постоянным током не работает, поэтому описанные токовые клещи — для переменного тока.

Электроизмерительные клещи, изготовляемые сегодня, используются для значений, измеряемых при постоянном токе. На место амперметра помещается датчик Холла, улавливающий наличие и напряжение электромагнитного поля.

Используя эти приборы, производят следующие замеры:

• нагрузку сети, имеющуюся в наличии по факту;
• точность показаний различного оборудования, предназначенного для учета электроэнергии, сравнивая показания на них с показаниями, полученными при измерении клещами;
• мощности бытовых и использующихся в профессиональной деятельности электроприборов.

Токовые клещи для постоянного тока дороже своих аналогов для переменного вида, но более точные и имеют повышенные показатели качества. Инструмент, использующийся совместно с цифровым мультиметром, позволяет избавить пользователя от вычислений искомой величины, поскольку прибор имеет встроенный калькулятор.

Определение

Токоизмерительные клещи – позволяют узнать силу тока или другие характеристики без разрыва в электрической цепи. Этот инструмент работает по другому принципу – он определяет характеристики электрического тока на основании параметров магнитного поля.

Область применения: DT-3353 Клещи электроизмерительные, ваттметр

• ЖКХ, в быту; • Обслуживании и диагностика энергетического оборудования ; • радиоэлектроника и диагностика электрических приборов

Токовые клещи с функциямимультиметра и измерителя мощности DT-3353

Токовые клещи DT-3353 предназначены для измерения параметров одно-фазных и сбалансированных трехфазных электросетей. Прибор поз во ляет осуществлять бесконтактные измерения силы тока и контактные измерения электрических параметров (напряжения, активной, полной и реактивной мощностей, коэффициента мощности cosθ, угла фазы и активной энергии).

Особенности DT-3353: • Анализ однофазных и сбалансированных трехфазных систем • True RMS (напряжение и ток) • Большой 4-х разрядный ЖК-дисплей с подсветкой • USB, ПО • Отображение минимальной или максимальной измеренной величины • Активная мощность/полная мощность/коэффициент мощности • Удержание показаний на дисплее • Автовыбор диапазона • Индикация выхода за пределы диапазона • Автовыключение при простое • Сохранение данных в памяти вручную и их чтение (99 значений)

Технические характеристики DT-3353:

Комплектация токовых клещей DT-3353:

Свидетельство об утверждении типа СИ РФ на Токовые клещи фирмы CEM.

Это интересно: Просадка напряжения в квартире при включении потребителей

Принцип работы измерительных клещей

Принцип работы электроизмерительных клещей во многом похож на работу подстанции – имеется измерительный трансформатор и прибор для замера электрических параметров: тока, напряжения и т.п. Как вы знаете, любой, в том числе и измерительный, трансформатор состоит из двух и более обмоток.

В электроизмерительных щипцах первой обмоткой является проводник, измерение силы тока которого мы производим. Вторая обмотка с большим количеством витков находится в самих щипцах. Прибор анализирует ток во вторичной обмотке и с учетом известного коэффициента трансформации высчитывает величину электротока в проводнике.

На рисунке ниже можно наглядно посмотреть принцип работы этого измерительного устройства.

Назначение электроизмерительных клещей

Электроизмерительные клещи в основном используются для замера показателей силы тока в проводнике. Именно силы тока в проводнике, а не кабеле. Эта особенность обусловлена принципом функционирования этого прибора. На этом остановимся немного позже, а сейчас рассмотрим функционал измерительных клещей.

Функционал данного прибора в значительной мере похож на мультитестер, но здесь есть одно отличие, которое заключается в измерении именно показателей электрического тока:

1. Для измерения величины электротока используются клещи, а не щупы как в тестере. Благодаря такой особенности для замера не нужно разрывать электрическую цепь.
2. Пределы измерений – до 1000 Ампер.

В остальном использование электроизмерительных щипцы идентично применению тестера.

Основные элементы измерительных клещей:

• разъемный измерительный трансформатор – клещи;
• рукоятка для размыкания щипцов;
• корпус прибора;
• переключатель функций и диапазонов;
• выходные разъемы;
• кнопка для фиксации замеров.

Переключатель устройства имеет несколько режимов измерений:

• переменный ток – ACA;
• постоянный ток – DCA;
• переменное напряжение – ACV;
• постоянное напряжение – DCV;
• прозвонка – значок сигнала;
• проверка диодов – значок диода;
• сопротивление – греческая буква омега.

Принцип подключения проводов к разъемам:

• разъем «VΩ» — красный провод;
• разъем «COM» — черный провод;
• разъем «EXT» — измеритель изоляции.

С этим вопросом вроде разобрались, можем переходить к следующему.

Виды токовых клещей

Разновидности клещей зависят от внешнего вида, схемы исполнения и типа вывода результатов. Обычно их подразделяют на следующие категории:

• Аналоговые или стрелочные. Они состоят из трансформатора с одним витком и измерительным аппаратом, подсоединенным к вторичной обмотке. Такие приборы более дешевые и наглядные, но обладают повышенной чувствительностью к механическим воздействиям и колебаниям. Аналоговые измерители, как правило, рассчитаны на определенную частоту;
• Цифровые или электронные. В них показания выводятся на цифровой дисплей с помощью расчетов микропроцессора, и может быть настроен на показ различных величин;
• Мультиметр. Это универсальное средство для измерения всех параметров электричества. В нем клещи могут быть встроены прямо в корпус. Функции и характеристики мультиметра определяются его ценой и моделью. Часто в них имеется тот самый датчик Холла;
• Клещи для высоковольтных сетей. Основное их предназначение — замер параметров силы тока в сетях, напряжение которых превышает 1 кВ. Этот вид имеет повышенную защиту и изоляцию и может крепиться к диэлектрическим штангам, чтобы электрик не приближался к сети слишком близко.

Разновидности

Несколько классификаций инструмента вызвано обилием параметров для сравнения. Поскольку токоизмерительными клещами пользуются для работы в мощных цепях с высоким напряжением, то основное подразделение основано на требованиях техники безопасности.

Деление таково:

Одноручные электроизмерительные клещи, предназначенные для работы в цепях с рабочим напряжением до 1000 В. Инструмент снабжен клавишей, предназначенной для раздвигания частей магнитопровода трансформатора тока. Прибор предназначен для управления одной рукой, имеет малые вес и габариты. Класс защиты устройства соответствует рабочему напряжению до 1000 В;

Двуручные электроизмерительные клещи. Данный инструмент обеспечивает работу в цепях переменного и постоянного напряжения величиной от 2000 В до 10 кВ. Имеет большие габариты за счет мощной изоляции и предназначен для работы двумя руками, поскольку рукоятки управления магнитопроводом имеют большую длину.

Обе разновидности могут иметь различную систему индикации измеряемого параметра:

• Аналоговые (стрелочные) измерительные клещи. Наиболее старая разновидность, не утратившая актуальность и в настоящее время, благодаря целому ряду преимуществ: малая инерционность стрелочного указателя, позволяющая контролировать и измерять короткие всплески тока, отсутствие дополнительного питания для внутренней схемы. Недостатки тоже есть, и они существенные: чувствительность к тряске и ударам, необходимость соотносить показания стрелочного индикатора и масштабного коэффициента переключателя пределов измерения;
• Цифровые электроизмерительные клещи. Основное преимущество – индикатор высвечивает реальное значение измеряемого параметра, избавляя пользователя от необходимости преобразования величин. Переключатель пределов измерения лишь корректирует показания индикатора для большего удобства считывания. Самый большой недостаток цифровых индикаторов – зависимость от источника питания, поскольку содержат внутри сложную электронную схему на цифровом микроконтроллере. Задержка времени установления показаний не позволяет измерять параметры коротких импульсов. Недорогие модели характеризуются слабой защищенностью от электромагнитных полей, что приводит к погрешностям измерения.

Работа в электрических цепях не ограничивается лишь измерением тока, важны и остальные электрические параметры сети, в связи с чем возник целый класс комбинированного инструмента на базе токовых клещей:

Фазометры. Служат для определения фазировки проводов в многофазных цепях; Ваттметры. Приборы, измеряющие потребляемую мощность; Вольтметры. Приборы для измерения значений напряжения на элементах цепи; Мегаомметры

Приборы для контроля сопротивления изоляции, что особенно важно в цепях высокого напряжения.

Наличие комбинированного инструмента не снижает его надежности, поскольку единым остается только устройство индикации, а для измерения дополнительных параметров служат дополнительные вводные клеммы и схемотехнические элементы. С другой стороны, клещи мультиметр существенно улучшают удобство пользования и убирают необходимость иметь при себе набор различных измерительных приборов.

Режимы измерений

Применяют 2 метода определения силы тока:

• прямое;
• непрямое (индуктивное) измерение.

Первый способ производится при подсоединении амперметра к разрыву электрической цепи. Электроток проходит через прибор, на дисплее появляется информация о значении величины I.

Достоинства этого метода:

• точность измерения, зависящая от класса оборудования;
• легкость и доступность выполнения замеров.

Недостатки:

• невозможно измерять из-за особенностей конструкции большие величины электротоков;
• без разрыва нельзя замерить параметры цепи;
• замеры выполняются только в той цепи, которая подключена к прибору.

Как измерить ток, используя трансформатор

При пропускании проводника через зажимы прибора, ток проходит через эти зажимы, выполняя роль железного сердечника силового трансформатора. Далее ток поступает во вторичную обмотку, которая подключена через шунт входа измерителя. Из-за соотношения количества вторичных обмоток к числу первичных обмоток, намотанных вокруг сердечника, ток, поступающий на вход, намного меньше. Обычно первичную обмотку представляет один проводник, вокруг которого зажаты губки.

Если вторичная обмотка будет, например, иметь 1000 витков, то ток вторичной обмотки будет в 1000 раз меньше того, что протекает по первичной обмотке. Таким образом, 1 ампер в измеряемом проводнике будет производить только 1 миллиампер на входе прибора. Увеличив число витков во вторичной обмотке, можно легко измерить мощные токи.

Как измерить постоянный ток, ведь он протекает через проводники с фиксированной полярностью? Здесь магнитное поле вокруг проводника не изменяется, и обычным способом зарегистрировать соответствующие показания невозможно. Поэтому клещи вокруг такого проводника замыкают с некоторым зазором (смотреть рисунок 2).

Типы приборов

Существует два типа устройств, основным различием которых являются измерительные датчики:

1. C электромагнитным датчиком. Способны измерить только переменный ток. Клещи-трансформатор такого инструмента представляют из себя размыкающийся магнитопровод со вторичной катушкой, замыкающейся на измерительном датчике.
2. C полупроводниковым датчиком Холла. Данный тип устройства способен измерять постоянный или переменный ток.

Как легко определить тип датчика клещей «Дитца»? Для этого необходимо раскрыть клещеобразное кольцо и посмотреть на его торцы, если с двух сторон имеются металлические площадки — значит прибор с электромагнитным датчиком и имеет размыкающийся магнитопровод, им можно измерить только переменный ток. Если на торцах нет металлических пластин или пластина только на одном торце, то это измеритель с датчиком Холла, такой измеритель не имеет замкнутого магнитопровода, им можно измерить постоянный или переменный ток, как правило такие устройства по стоимости немного дороже.

Измерение клещами постоянного и переменного тока

Для измерения разных типов тока посредством клещей используется совершенно одинаковая методика. Главное – предварительно выбрать необходимый режим работы.

Перед тем, как пользоваться устройством, необходимо убедиться в том, что на прибор не влияют никакие посторонние источники напряжения.

К примеру, результаты устройства могут исказить некоторые асинхронные электрические двигатели, определенные виды трансформатора, аппараты для сварки, а также блоки питания (импульсные). Все они могут реализовать большие поля с электромагнитными волнами, что могут индуцировать наведенную ЭДС в магнитопроводе.

Для измерения тока при помощи клещей нужно:

1. Постановка ручки переключателя в необходимое положение.
2. Ввод проводника в пространство магнитопровода.
3. Считывание результатов из дисплея прибора.

Таким образом, никаких особых навыков или же знаний для работы с клещами не нужно. На более новых моделях есть особый датчик IFLex, что применяется для замеров в весьма стесненных условиях.

Если начать анализировать два проводника вместе, их магнитные потоки должны сложиться вместе. На дисплее будет отображен общий результат. К примеру, токи в фазе и нуле без наличия утечек являются равными по величине и противоположными по значению.

В таких ситуациях прибор должен показать нулевой результат. Если он имеет какое-то значение, можно говорить о серьезных проблемах в сети электричества.

Как повысить точность измерения

При измерении небольшой силы тока, намотайте проводник (в котором измеряется ток) несколько раз на магнитопровод. В этом случае суммарный магнитный поток увеличивается пропорционально количеству витков и также возрастает показание на дисплее. Величину отсчета разделите на количество витков и получите точное значение даже для маленьких токов.

Инструкция по использованию

Использование клещей для работы в ситуации, когда используется напряжение до 1000 Вольт ничем не отличается от тех, которые применяются в высоковольтных цепях. Далее будет рассмотрен порядок использования бытовых токоизмерительных клещей.

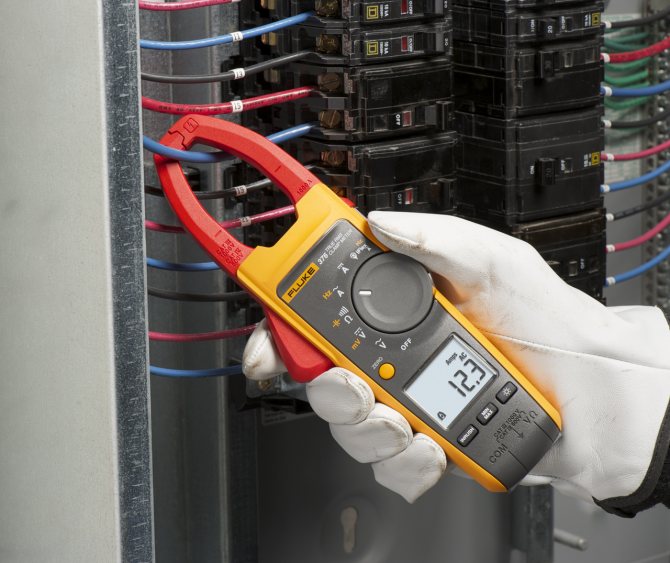

Использование рассматриваемого инструмента зависит от вида проводимых измерений. Обычно процедура выполняется следующим образом:

1. Нужно в электрической схеме определить, с какого провода будут сниматься показания. Нужно помнить. Что если клещами обхватить не один, а большее количество проводов, то в результате будет получен неправильный результат.
2. На тестирующем приборе требуется выставить нужный режим измерения. Его выбор зависит от поставленной задачи. При этом нужно будет определить не только вид измерения, но и необходимую шкалу. Если о ней не имеется информации, то выбирают самую большую.
3. Клещи сначала нужно раскрыть, а затем обхватить проводник. Важно обеспечить перпендикулярность его расположения плоскости, в которой расположены клещи. Желательно, чтобы при этом проводник располагался в центре контура.
4. Измерение произойдёт в автоматическом режиме. Результат можно будет увидеть на дисплее прибора.

Если ток имеет слишком маленькую величину и не получается его определить, то рекомендуется несколько раз его намотать на половинку клещей. В этом случае прибор измерит суммарный ток. Для получения нужной величины надо разделить это значение на количество сделанных витков.

Если на дисплее показана единица, значит ток превышает предельное значение этой величины. Чтобы точно определить искомую величину, нужно переключиться на больший диапазон.

Рекомендации по выбору

Чтобы никто из работающих впоследствии не стал жертвой поражения током и виновником аварии на электроустановке, придерживайтесь следующих рекомендаций.

• За покупкой тококлещей обратитесь в специализированный магазин электротехники и электроники, где опытные консультанты вам подскажут, какие именно клещи подойдут для решения конкретных задач. Их опыт может предотвратить ошибки, последствия которых могут оказаться плачевными.
• В первую очередь определитесь, с каким именно током вы будете работать. Маркеры AC/DC указывают на то, что инструмент – универсальный, DC – только для постоянного тока на линии, AC – только для переменного.
• Определитесь, в каком диапазоне мощности вам предстоит работать. Возможно, ваш выбор – в цепях и на линиях с максимальной мощностью, скажем, до 25 кВт, тогда вам вряд ли понадобятся токовые клещи на мощность в 500 кВт, если в продаже есть изделие на 50-100 кВт.
• Определитесь, каков диаметр проводов, на которых замеряется мощность. Возможно, вы будете работать на проводах с сечением до 15 мм2, тогда вам ни к чему увеличенные клещи, где размер сечения достигает 50-100 мм2, если на имеющихся в продаже указан размер в 15-25 мм2.
• Если речь идёт о цифровых клещах или о модели устройства для постоянного тока, определитесь, как вам удобнее считать измеряемый ток: по показанию в миллиамперах, милливольтах или вольтах.
• Убедитесь, что материалы изолирующих ручек, покрытия клещей не проводят ток. Это должен быть высококачественный пластик, резина или композит.
• Проверьте гарантийный срок службы клещей, убедитесь, что в инструкции производитель указал параметры, диапазоны значений которых включают те, что вам нужны для безопасной и безаварийной работы.
• Воздержитесь от приобретения клещей по слишком высокой цене – не все их функции вам могут пригодиться.
• Если работа в основном производится в гаражно-бытовых условиях, а не на производстве, то отдайте предпочтение недорогим клещам, от которых требуется лишь успешное решение ваших конкретных задач. Клещи невысокого ценового диапазона оснащены функцией прозвонки линий и участков цепей.
• Избегайте дешёвых китайских подделок, в которых пластик сильно «запашит». В некоторых участках таких же клещей могут быть лишние щели и трещины в диэлектрическом покрытии.
• Если продавец имеет возможность протестировать прибор с токовыми клещами – убедитесь, что тот не превышает заявленную погрешность замеряемого тока, напряжения и сопротивления в тестовой линии.
• Если вам предстоит производить замеры и испытания в электроустановках, вокруг которых присутствует излишняя влажность, повышенная или излишне заниженная температура, выберите изделие, которое соответствует конкретным запросам.
• Ориентируйтесь на отзывы от реальных покупателей. Если вы подозреваете, что положительные отзывы могли быть написаны по заказу самого производителя с целью накрутить рейтинг изделия, ищите отзывы от других пользователей на похожих сайтах. Даже маркетплейс, на котором вы закажете такие клещи, не даст 100%-ю гарантию защиты от нереальных отзывов.
• Для тонких проводов применяются облегчённые клещи. Если ваша работа не предполагает контакт прибора с напряжением более чем 220 вольт, а потребляемые токи едва ли превышают 20 А, то воспользуйтесь облегчёнными клещами, по сечению провода припаянного к клешням, равным шунту амперметра в обычном мультиметре.
• Убедитесь, что в цифровом приборе батарейки (для питания мультитестера) заменяются легко и быстро.

ТОП-10 лучших клещей-мультиметров

Токовые клещи UNI-T UT210E

Неплохие клещи-мультиметр, удобно лежат в руке, достаточно точные. Имеют обрезиненный корпус, обладают всеми необходимыми функциями, в общем модель замечательная. В качестве приятного бонуса — в комплект входит удобный чехол. Страна производства — Китай. Средняя стоимость — 3957 рублей.

Токовые клещи UNI-T UT210E

Виды измерений:

• постоянное напряжение — до 600 В;
• переменное напряжение — до 600 В;
• постоянный ток — до 100 А;
• переменный ток — до 100 А;
• сопротивление — от 200 Ом до 20 МОм;
• емкость — от 2 нФ до 20 мкФ;
• проверка КУ транзисторов — отсутствует;
• частотомер — отсутствует;
• датчик температуры — отсутствует;
• максимальная погрешность прибора — 4% + 5 (в режиме измерения емкости конденсаторов).

Дополнительные функции:

• звуковая прозвонка — есть. Сигнал при сопротивлении менее 10 Ом;
• испытание диодов — есть;
• удержание данных — есть;
• установка нуля — есть;
• индикация перегрузки и разряда батарей — есть;
• подсветка экрана — есть;
• автоотключение — есть. После 15 минут отсутствия активности.

Общие характеристики:

• раскрытие клещей — 17 мм;
• максимальное измеряемое напряжение — 600 В;
• стандарты безопасности — CAT III 300 V, CAT II 600 V;
• разрядность дисплея — 2000;
• рабочий температурный диапазон — от 0 до +40 C;
• рабочая влажность воздуха — 0% — 75%;
• питание — 2 элемента ААА (3 В).

Плюсы

• малые габариты и вес;
• автоотключение;
• функция памяти на последние значения.

Минусы

• малое раскрытие клещей.

Токовые клещи UNI-T UT210E

BSIDE ACM91, клещи токоизмерительные True RMS

Достаточно хорошие клещи, отличаются высокой точностью измерений, удобством в использовании. Неплохая модель как для работы, так и для дома. Страна-производитель — Китай. Средняя стоимость — 2399 рублей.

BSIDE ACM91, Клещи токоизмерительные True RMS

Виды измерений:

• постоянное напряжение — до 600 В;
• переменное напряжение — до 600 В;
• постоянный ток — до 100 А;
• переменный ток — до 100 А;
• сопротивление — до 60 МОм;
• емкость — до 6000 мкФ;
• проверка КУ транзисторов — отсутствует;
• частотомер — до 1 кГц;
• датчик температуры — до 500 C.

Дополнительные функции:

• звуковой сигнализатор — есть;
• испытание диодов — есть;
• удержание данных — есть;
• функция определения фазы — есть;
• индикация низкого заряда батарей — нет;
• подсветка экрана — есть;
• автоотключение — есть;
• автовыбор пределов измерений — есть.

Общие характеристики:

• максимальное измеряемое напряжение 600 В;
• раскрытие клещей — 20 мм;
• разрядность дисплея — 6000;
• питание — 2 элемента ААА (2 В).

Плюсы

• множество дополнительных возможностей;
• высокая точность измерений.

Минусы

• низкое качество щупов.

BSIDE ACM91, Клещи токоизмерительные True RMS

Токовые клещи переменного тока BSIDE ACM82

Неплохие клещи, удобные в использовании, могут быть востребованы как на работе, так и дома. Отличительной чертой является удобный корпус, наличие дополнительных функций и довольно высокая точность. Страна-производитель — Китай. Средняя стоимость — 3255 рублей.

Токовые клещи переменного тока BSIDE ACM82

Виды измерений:

• постоянное напряжение — до 600 В;
• переменное напряжение — до 600 В;
• постоянный ток — нет;
• переменный ток — до 200 А;
• сопротивление — до 60 МОм;
• емкость — до 6000 мкФ;
• проверка КУ транзисторов — отсутствует;
• частотомер — до 1 кГЦ;
• температурный датчик от –20 до +500 С.

Дополнительные функции:

• звуковой сигнализатор — есть;
• испытание диодов — есть;
• удержание данных — есть;
• функция определения фазы — есть;
• индикация разряда батарей — есть;
• подсветка экрана — есть;
• автоотключение — есть, через 15 минут;
• автовыбор пределов измерений.

Общие характеристики:

• максимальное измеряемое напряжение 600 В;
• раскрытие клещей — 20 мм;
• разрядность дисплея — 6000;
• питание — 2 элемента ААА (3 В).

Плюсы

• автовыбор пределов измерений;
• функция определения фазы;
• Функция хранения данных.

Минусы

• невозможность измерения постоянного тока.

Токовые клещи переменного тока BSIDE ACM82

4. UT201, клещи токовые цифровые ACA с автовыбором измеряемого диапазона

Удобные в обращении клещи, с довольно высоким класом точности, обладают также базовыми функциями мультиметра. Достаточно неплохая модель для домашнего использования Страна производства — Китай. Средняя стоимость — 2300 рублей.

UT201, клещи токовые цифровые ACA с автовыбором измеряемого диапазона

Виды измерений:

• постоянное напряжение — до 600 В;
• переменное напряжение — до 600 В;
• постоянный ток — нет;
• переменный ток — до 400 А;
• сопротивление — до 20 МОм;
• емкость — отсутствует;
• проверка КУ транзисторов — отсутствует;
• частотомер — нет;
• датчик температуры — нет.

Дополнительные функции:

• звуковой сигнализатор — есть;
• испытание диодов — есть;
• удержание данных — есть;
• установка нуля — нет;
• индикация перегрузки и низкого заряда батарей — нет;
• подсветка экрана — нет;
• автоотключение — есть;
• автовыбор диапазонов измерений — есть.

Общие характеристики:

• максимальное измеряемое напряжение — 600 В;
• стандарты безопасности — CAT II 600 V, CAT III 300 V;
• рабочий температурный диапазон — от 0 до +40 C;
• рабочая влажность — 0% — 70%;
• питание — 2 элемента ААА (3 В);
• paзpяднocть диcплeя — 2000.

Устройство

Как уже упоминалось ранее, механизм функционирования клещей базируется на принципах тока трансформатора, который состоит из первичной (как правило, шины или провода) и вторичной обмоток. Измеритель подключается ко вторичной обмотке, которая должна находиться на разъемном магнитопроводе. Провод, около которого замкнуты клещи, создает вокруг переменное магнитное поле, невидимое человеческому глазу, которое измеряет прибор.

Исходя из конструкции, существует 2 вида тококлещей: простые (а) — их функционирование базируется на принципе работы одновиткового трансформатора; сложные (б) — они имеют в своем функционале выпрямитель, и их работа также основана на одновитковом трансформаторе.

Стоит обратить особое внимание на картинку-схему: на ней изображены и отмечены составные части тококлещей. Так, под номером 1 на ней обозначен непосредственно провод, который измеряют; номер 2 — это разъемные сердечники (клещи); под номером 3 обозначена обмотка (вторичная); номер 4 — это встроенный выпрямитель; номер 5 — это изображение измерительной рамки; номер 6 — чертёж шнурирующего сопротивления; под номером 7 обозначает тумблер/переключатель режимов; номер 8 — это скоба (рычаг).

Эта схема представила очень детальное внутреннее строение электроизмерительных клещей. Однако, можно сказать, что тококлещи фактически состоят из трех частей:

• Рабочей: непосредственно сами клещи и магнитопровод.
• Изолирующей: пространство между рукояткой и рабочей части.
• Корпуса-рукояти.

Вам это будет интересно Особенности компаратора напряжения

Где используется

Благодаря широкому спектру модификаций токовых клещей на рынке и в магазинах, они стали очень популярным электроинструментом и применяются везде — от среднестатистического дома, до огромной строительной площадки.

Существует два основных вида электроклещей: для измерения переменного тока и для измерения постоянного тока. Первые, по сути, являются универсальным инструментом и отлично подходят для снятия показаний на линиях и с постоянным напряжением.

Итак, рассмотрим следующую ситуацию: Галина и Иван Петровы стали замечать, что счета за электроэнергию становятся все больше и больше каждый месяц. Они стали разбираться, как такое возможно, и пришли к выводу о том, что, возможно, кто-то из соседей подключился к их сети и ворует электричество. Иван сходил в магазин и приобрел тококлещи. Затем, предварительно отключив все электроприборы в квартире, Петровы с помощью клещей измерили ток в отдельном фазном проводнике и зафиксировали показание выше нуля. Это значит, что их подозрение оказалось верным. Теперь осталось найти место несанкционированного подключения.

Для примера можно привести еще одну ситуацию. У Ивана Петрова есть автомобиль. Но вот незадача: аккумулятор стал разряжаться очень быстро. При этом он не устанавливал никаких дополнительных устройств типа автомагнитолы. Значит, где-то происходит утечка.

Для этого клещами обхватывают плюсовой провод, идущий от аккумулятора. После этого последовательно нужно начать извлекать предохранители и отключать всевозможные потребители электроэнергии до тех пор, пока причина утечки не будет найдена.

ElektroMaster.org Ремонт и обслуживание бытовых электроприборов своими рукамиСоветы, руководства..

Яндекс.Директ

Амперметр — прибор для измерения силы тока в амперах. Шкалу амперметров градуируют в микроамперах, миллиамперах, амперах или килоамперах в соответствии с пределами измерения прибора.

В электрическую цепь амперметр включается последовательно с тем участком электрической цепи, силу тока в котором измеряют; для увеличения предела измерений — с шунтом или через трансформатор.

(Примером амперметра с трансформатором являются «токовые клещи»

Амперметр

Токовые клещи — Амперметр для бесконтактного измерения больших токов, позволяет измерять силу тока бесконтактным способом с высокой точностью, не прерывая подачу электроэнергии потребителям.

При измерении силы тока щупы клещей, в которых вмонтированы ферритовые сердечники, как бы обхватывают проводник, оставаясь полностью изолированными от открытых участков проводов.

Важно

За счет образования ферритами колебательного контура при протекании тока по проводнику возникает магнитная индукция, значение которой прямопропорционально силе тока, протекающей по проводнику.

Это значение регистрируется токовыми датчиками токоизмерительных клещей и преобразуется в значение силы тока, которое либо высвечивается на дисплее токовых клещей (если он конструктивно предусмотрен), либо выдает значение на внешний мультиметр через выносные щупы. В зависимости от модификации, токовые клещи могут производить измерения силы как постоянного тока, так и переменного.

Токовые клещи

Общая характеристика

Наиболее распространены амперметры, в которых движущаяся часть прибора со стрелкой поворачивается на угол, пропорциональный величине измеряемого тока.

Амперметры бывают магнитоэлектрическими, электромагнитными, электродинамическими, тепловыми, индукционными, детекторными, термоэлектрическими и фотоэлектрическими.

Магнитоэлектрическими амперметрами измеряют силу постоянного тока; индукционными и детекторными — силу переменного тока; амперметры других систем измеряют силу любого тока. Самыми точными и чувствительными являются магнитоэлектрические и электродинамические амперметры.Принцип действия

Принцип действия магнитоэлектрического прибора основан на создании крутящего момента, благодаря взаимодействию между полем постоянного магнита и током, который проходит через обмотку рамки. С рамкой соединена стрелка, которая перемещается по шкале. Угол поворота стрелки пропорционален силе тока.

Электродинамические амперметры состоят из неподвижной и подвижной катушек, соединённых параллельно или последовательно. Взаимодействия между токами, которые проходят через катушки, вызывает отклонения подвижной катушки и соединённой с нею стрелки. В электрическом контуре амперметр соединяется последовательно с нагрузкой, а при высоком напряжении или больших токах — через трансформатор.

В материале частично использована информация с wikipedia.org

Как пользоваться токоизмерительными клещами

Если вы хотите измерить и узнать значение потребляемой электроэнергии в сетях 220 В (в квартире, доме), то можно расчитать по формуле:

P = A ⋅ V ⋅ cosφ

где, cosφ = 1

Пример: Вам нужно измерить нагрузку потребляемой электроэнергии вашей квартиры, дома или какого-нибудь электроприбора. Переключатель диапазонов ставим в положение АСА 200. Раскройте клещи и охватите один провод из дух (желательно фазу). Через мгновение прибор покажет какое то значение, например, 8 А.

По формуле вычисляем потребляемую мощность:

P = 8 ⋅ 220 ⋅ 1 = 1760 Вт = 1,76 кВт

Токоизмерительные клещи – это удобный специализированные устройства, которые позволяют быстро и легко осуществить замеры тока. На большинстве устройств имеется кнопка, которая отвечает за фиксацию полученного результата. Это упрощает работу в стесненных местах, где невозможно постоянно следить за дисплеем прибора.

Как замерить ток

Измерять ток в цепи несложно: нажав на рычаг, нужно открыть клещи и пропустить в них измеряемый провод, а затем зафиксировать измерение, появившееся на экране.

Прежде всего нужно помнить о технике безопасности. Важно, чтобы во время проведения измерения не возникло короткое замыкание и человека не поразило электрическим током. Конечно, с этой целью сами клещи покрыты изолирующей оболочкой. Поэтому бояться поражения током не стоит, но также не нужно забывать о том, что устройство должно быть полностью сухое.

Выше разобрано для чего же предназначены электроизмерительные клещи. Эти девайсы применяются, чтобы максимально быстро и точно измерить, как правило, переменный ток. В зависимости от конструкции, это нехитрое устройство может служить также термометром, использоваться как датчик напряжения или частоты. В надежных руках этот прибор может стать настоящим и незаменимым оружием.

Классификация

Такие клещи можно классифицировать по используемому в них электроизмерительному прибору. В этом качестве может применяться:

• мегаомметры;
• амперметры;
• ваттметры;
• фазометры;
• ампервольтметры;
• мультиметры.

Высоковольтные токовые клещи

Конечно, в быту наиболее распространены модели тококлещей, которые способны измерять ток до 1 тысячи вольт. Однако, в промышленных условиях нередко появляется необходимость изучать параметры тока величиной выше 1000 В. Именно для таких ситуаций были сделаны высоковольтные тококлещи. По сути, их конструкция ничем не отличается от других моделей этих устройств, однако они имеют очень высокую и надежную изоляцию, чтобы защитить измеряющего человека от травм.

Токовые клещи с мультиметром

Этот девайс, пожалуй, самый современный из всех имеющихся на рынке электроприборов на данный момент. Этот как кофе 3в1, только из мира электричества! Этот небольшой прибор содержит в себе великое множество функций: он способен, помимо базового измерения тока, получать данные о напряжении, емкости, частоте, сопротивлении. В таких девайсах, как правило, минимальная погрешность измерения. Они могут измерять ток в очень широких диапазонах. Если существует необходимость наблюдения за формой сигнала, в этом устройстве предусмотрен аналоговый выход для подключения осциллографов.

Вам это будет интересно Работа с мегаомметром

Клещи-мультиметры

Цифровые токовые клещи

Данное устройство отличается высокой степенью автоматизации. Имеется в виду, что оно способно само определять необходимые режимы в зависимости от внешних условий, а также устанавливать точные пределы измерения. Как правило, они имеют бесконтактный тестер напряжения и цифровой удобный дисплей с функцией подсветки, изготавливаются в надежном прорезиненном корпусе.

Некоторые из таких девайсов способны также, как и предыдущий тип, получать данные о напряжении, емкости, частоте, сопротивлении, температуре, скважности, проверять диоды, производить «прозвонку» цепей. Имеют функцию «Data hold»: можно сохранять полученные измерения после открытия клещей, вести журнал данных. Работают от обычных батареек, имеют очень небольшой размер и вес (порядка 200-300 грамм). Прекрасно подходят для электромонтажных работ.

Тококлещи со стрелочным индикатором

Такие электроклещи можно по праву называть праотцами всех вышеописанных подвидов. В этом устройстве впервые был использован принцип трансформатора для измерения постоянного и переменного тока. В них место удобного цифрового дисплея данные отображаются на стрелочной механический панели, из-за чего они значительно проигрывают в удобстве и простоте использования. Однако, они имеют маленькую погрешность измерений, из-за чего не потеряли свою популярность и конкурентоспособность на рынке в наш век цифровых устройств.

Меры безопасности при работе

Взаимодействие с любыми приборами, контактирующими с электричеством, требует соблюдения некоторых мер безопасности. Не являются исключением и рассматриваемые клещи. Во время активных действий, проводимых ими, запрещается:

• при их подключении к токоведущим элементам дотрагиваться до открытых разъемов;
• при работе под напряжением измерять сопротивление;
• переключать диапазоны при нахождении проводника в инструменте;
• превышать максимумы перегрузочной способности инструмента для некоторого диапазона.

С профессиональным инструментом в электроустановках с напряжением выше 1000 В работу проводят 2 работника: 1 с III группой и 1 — с IV.
