Как правильно пользоваться краскопультом — конструкция и принцип работы инструмента

Не редко по хозяйству возникает необходимость покраски различных изделий и устройств. Для таких целей применяется кисточка или валик, но не всегда эти инструменты позволяют достичь желаемого результата. Другое дело краскопульт, который кроме быстрого нанесения лакокрасочного слоя, отличается также аккуратностью нанесения ЛКП. Когда возникает необходимость воспользоваться инструментом, сразу же приходится обращаться за помощью в интернет, вводя запрос — как пользоваться краскопультом.

Что такое краскопульт

Краскопультом называется такой вид пневматического инструмента, посредством которого осуществляется нанесение лакокрасочных материалов на различные поверхности. Этот инструмент функционирует совместно с компрессором. За счет своей уникальной конструкции, происходит распыление краски, и нанесение ее на окрашиваемую поверхность.

Сразу надо отметить, что в материале речь идет о краскопультах пневматического типа. Они еще также известны под названием распылители, пульверизаторы и пневмопистолеты лакопокрасочные. Работают они только совместно с воздушными компрессорами. Кроме пневматических краскопультов, бывают также электрические, которые функционируют от электрического мотора. Чтобы понимать, как функционирует лакопокрасочный пистолет, надо рассмотреть его конструкцию.

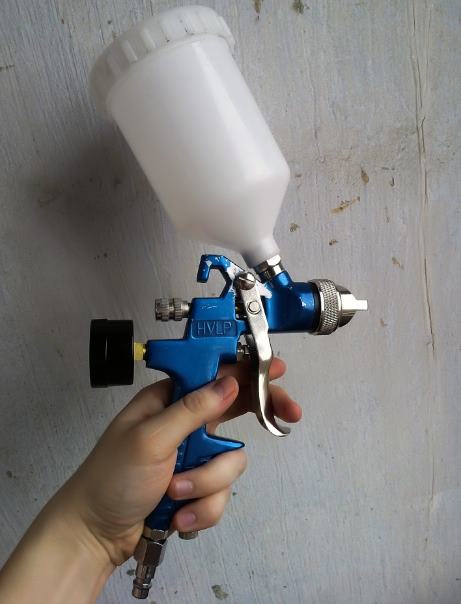

Устройство краскопульта пневматического

Если в хозяйстве есть воздушный компрессор, то с его помощью можно расширить возможности проведения покрасочных работ. Для этого понадобится приобрести краскопульт, который имеет простую конструкцию, и позволяет распылять краску на окрашиваемую поверхность. Ниже на фото представлен внешний вид краскопульта в разрезе с обозначением основных узлов и деталей.

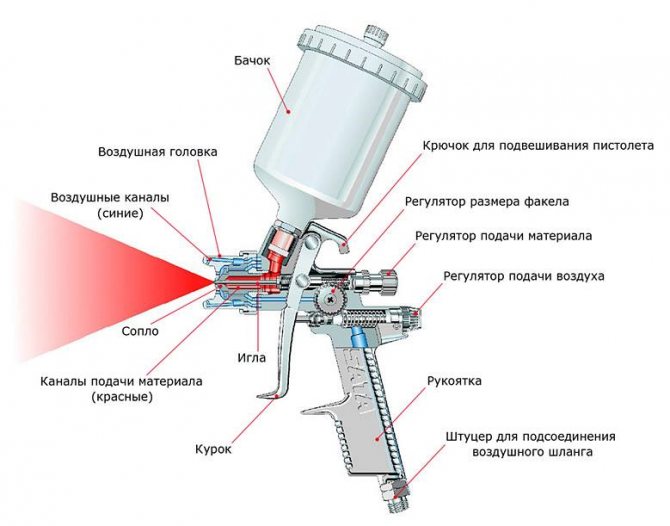

Основу этого прибора составляет корпус, который изготавливается из стали. Встречаются также пластиковые краскопульты, однако они имеют ограниченный ресурс, и как правило предназначены для одноразового использования. В конструкции корпуса имеются различные регуляторы и пусковой курок. Если с курком все понятно, то с назначением регуляторов возникают трудности. Основные составляющие элементы пневматического краскопульта:

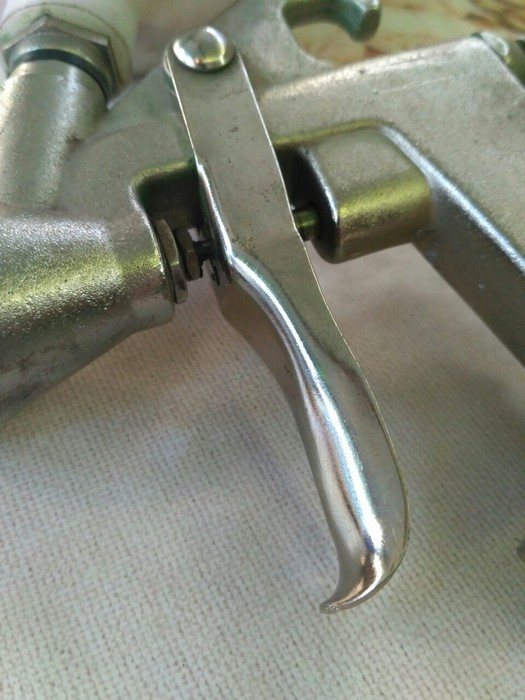

1. Пусковой рычаг или курок. При нажатии происходит распыление краски на поверхность

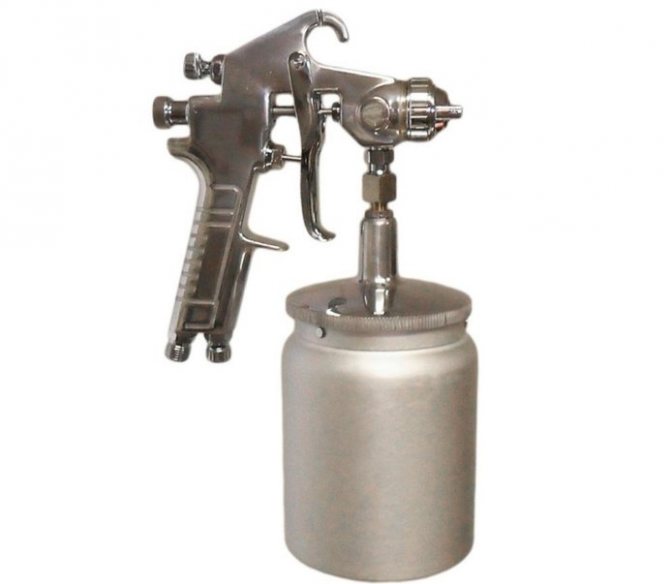

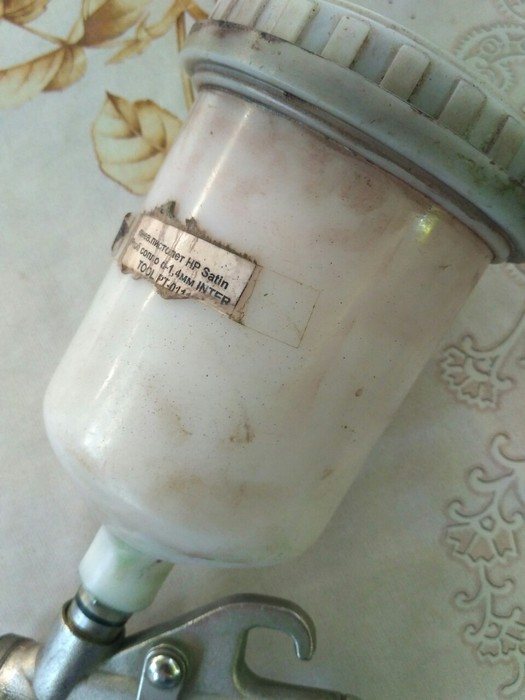

2. Бачок — это емкость или резервуар, в который заправляется расходный материал — лак, краска и т.п.

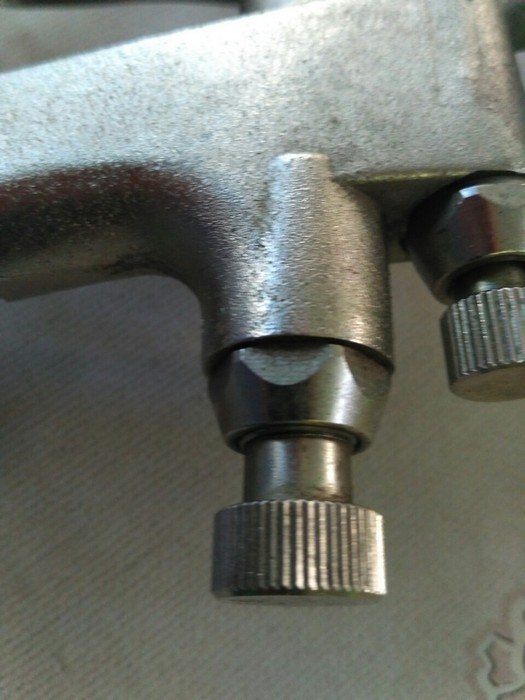

3. Регулятор подачи материала — расположен с торцевой стороны в верхней части инструмента. Он позволяет регулировать количество подачи краски при окрашивании



4. Регулятор подачи воздуха — располагается ниже устройства для настройки подачи краски. Предназначен воздушный регулятор для того, чтобы выставлять давление подающего воздуха, посредством которого распыляется краска

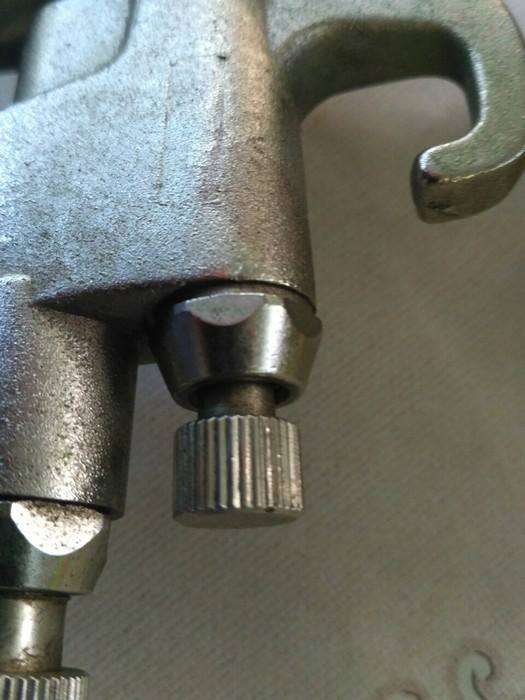

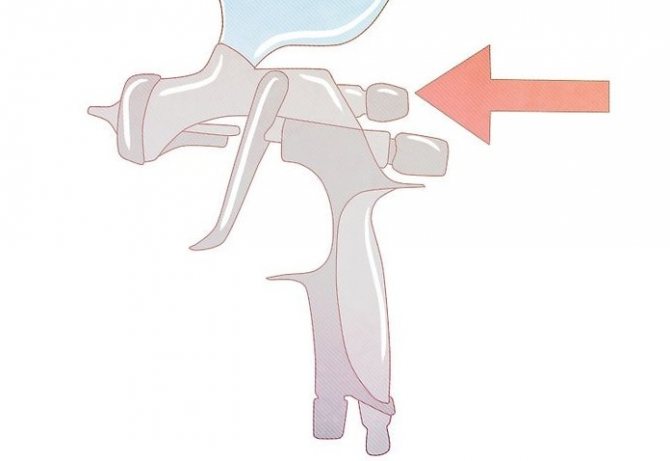

5. Регулятор размера факела — с его помощью происходит настройка формы и размера факела

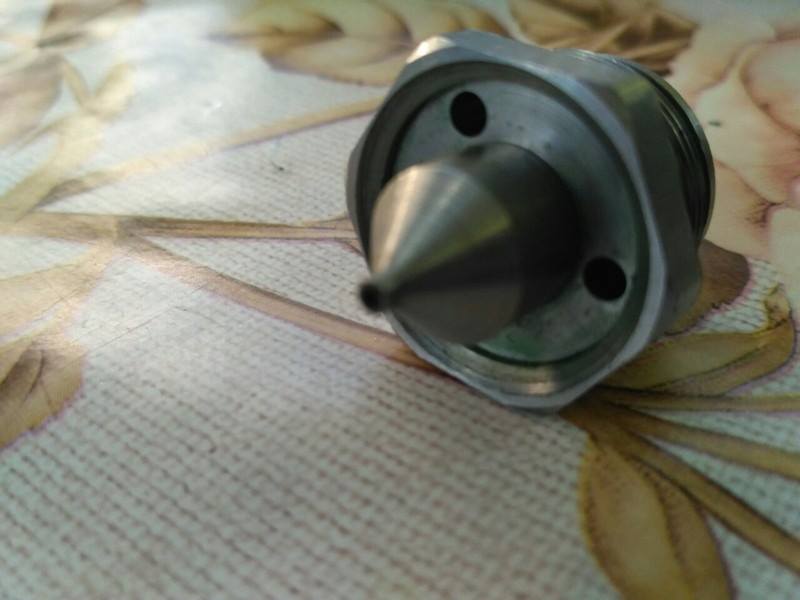

6. Дюза — съемная деталь, которая имеет отверстие по центру для подачи материала, а также отверстия для подачи воздуха на форсунку



7. Воздушная головка или форсунка — позволяет регулировать форму струи от плоской до круглой. В конструкции форсунки имеется сопло, через которое происходит выход краски, а также воздушные каналы для распыления ЛКП материала



При нажатии на курок происходит одновременная подача краски и сжатого воздуха, посредством чего происходит покраска поверхности. Чтобы понять, как пользоваться краскопультом, следует разобраться с принципом его работы. Понимая принцип функционирования краскопульта пневматического, не составит большого труда научиться им правильно пользоваться.

Меры предосторожности при работе

Меры предосторожности при работе

• первым делом должна быть обеспечена качественная вентиляция воздуха;
• поток его должен формироваться со спины, поступать вокруг красящего объекта и уносить с собой запах и пыль краски;
• в случае, когда работа производится на открытом воздухе, то важно подобрать затененный участок, без доступа ветра, во избежание наноса мусора и грязи;
• важно следить за показателями гигрометра и термометра;
• работы производить рекомендовано при температуре до плюс 30 градусов и важно соблюдать влажность до 55 %;
• во время переоборудования помещения для покрасочных работ важным моментом является установка вентилятора напротив оконного или дверного проема;
• нужно обеспечить яркий свет, для удобства контроля распыления краски;
• окрашиваемое изделие должно быть доступным со всех сторон.

Как работает краскопульт пневматический — подробное описание

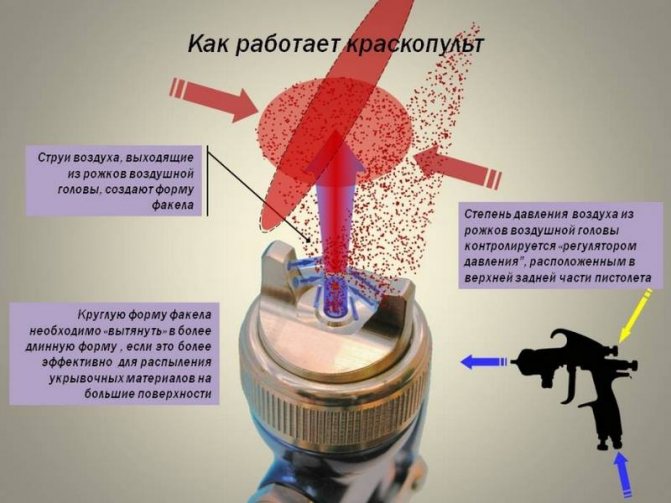

Принцип работы пульверизатора основывается на обдувании сжатым воздухом вытекающего из сопла покрасочного материала. Воздух при соединении с жидким составом краски осуществляет перенесение на окрашиваемую поверхность. Такой способ соединения и перенесения краски на поверхность позволяет осуществить равномерное ее распределение. Равномерность распределения покрасочного материала зависит от давления сжатого воздуха.

Здесь важно понимать, что чем больше давление сжатого воздуха, тем соответственно мельче будут капли краски. Это отражается на качестве нанесения слоя краски. Именно поэтому, чтобы добиться максимально эффективного и аккуратного нанесения краски через пульверизатор, важно уделить внимание величине давления воздуха. Далее рассмотрим подробное описание принципа работы пневматического пистолета:

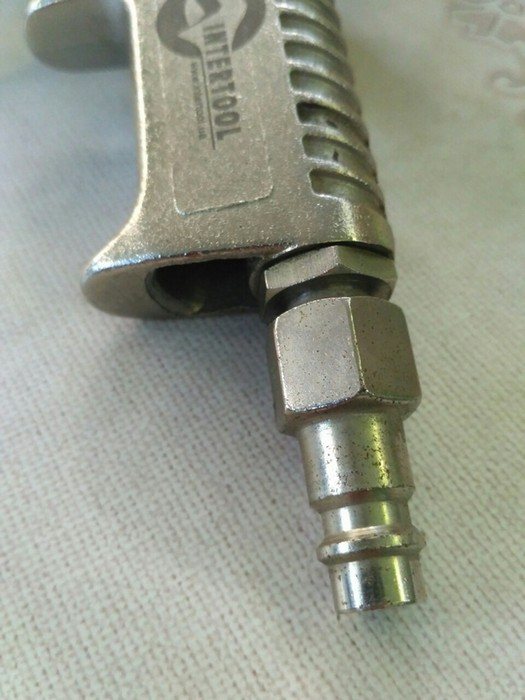

1. В нижней части рукоятки пульверизатора находится штуцер, посредством которого инструмент соединяется с компрессором

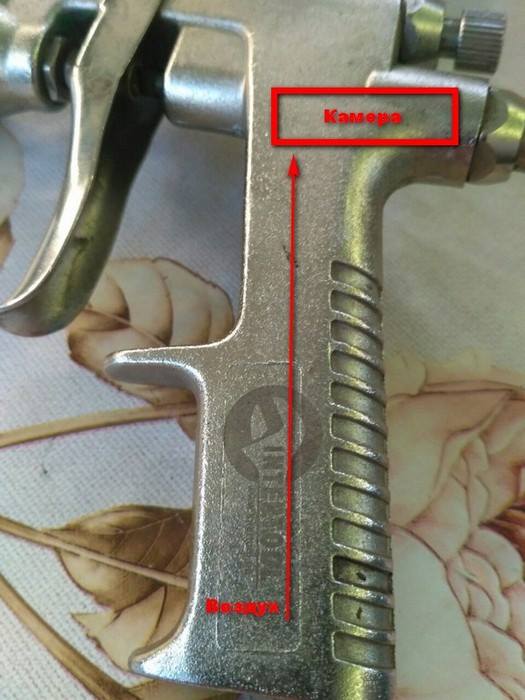

2. В рукоятке имеется канал, по которому проходит воздух, и заполняет воздушную камеру. Эта камера находится возле нижнего регулировочного винта

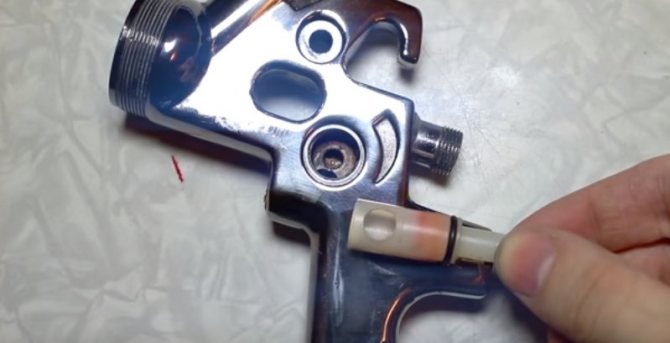

3. В камере стоит регулирующий клапан, посредством которого осуществляется настройка давления воздуха. Если на инструменте отсутствует регулятор давления воздуха, то ограничительного клапана также нет



4. Из камеры воздух под соответствующим давлением поступает дальше по каналам пистолета, что происходит при нажатии оператором на курок. Курок соединяется с воздушной камерой посредством штока, который воздействует на пропускной клапан, тем самым открывая подачу воздуха



5. Чем сильнее нажимается курок, тем больше величина давления. Именно поэтому курок можно называть регулирующим

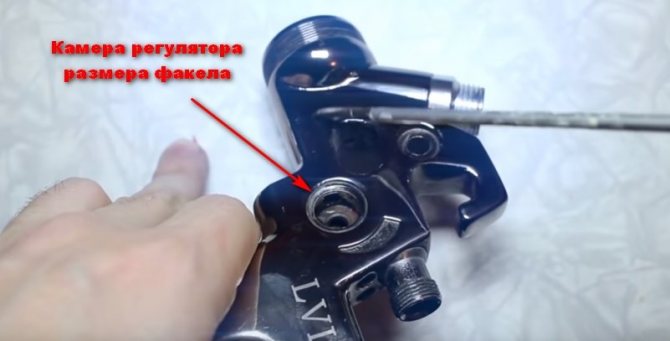

6. Воздух из камеры по каналу поступает в еще одну регулируемую камеру. Ее предназначение заключается в том, чтобы сформировать размер факела. Путем перемещения регулятора происходит открытие первого или второго канала. В зависимости от выбранного канала, формируется размер факела



7. Из этой камеры воздух проходит по распылительному каналу, и поступает на средний ряд распределительного кольца пистолета

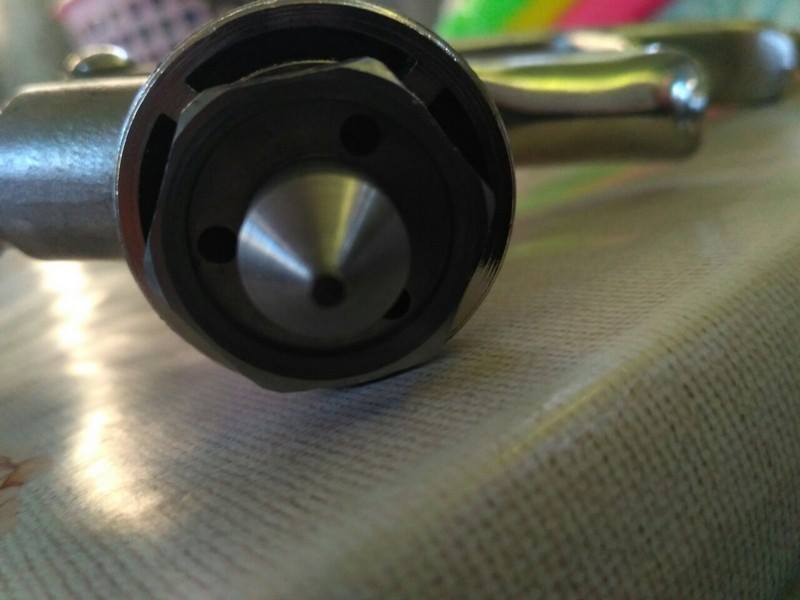

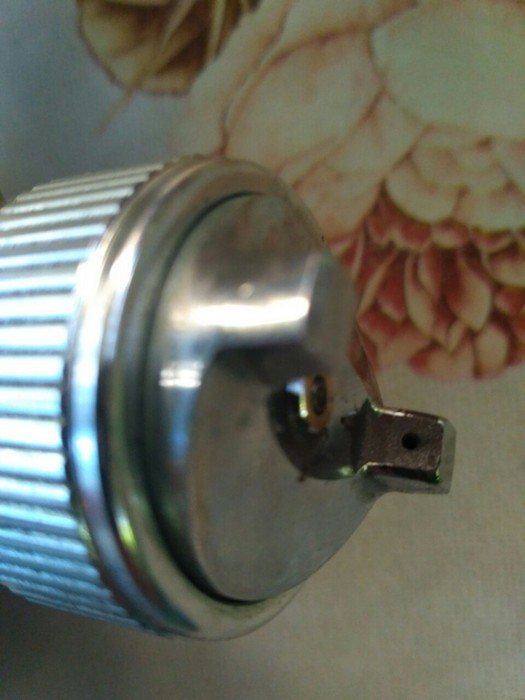

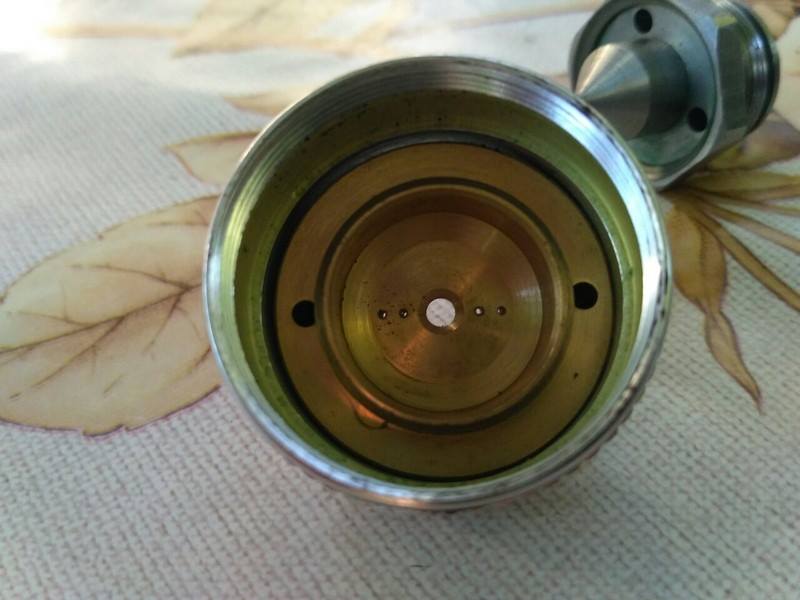

8. Выходя из отверстий, воздух проходит через круглые отверстия среднего ряда дюзы



9. Из среднего ряда дюзы воздух передается на головку, и выходит наружу через отверстия, которые расположены ближе к соплу подачи материала. В результате получаем круглый по форме и маленького размер факел



10. Если регулятор размера факела установить в положение «max», то воздух будет проходить не только по первому, но и второму каналу, и перемещаться через средние и крайние отверстия дюзы

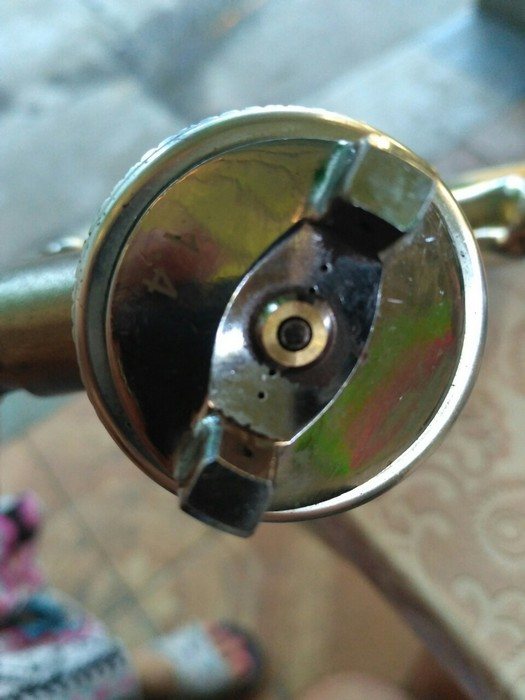

11. Сжатый воздух выходит через крайние и средние отверстия форсунки (их еще называют рогами), тем самым формируя сплющенный (плоский) по форме факел большого размера



12. Материал подается из специальной емкости, которая не обязательно должна находиться сверху. Емкость может быть снизу или сбоку, но самый распространенный вариант, когда бачок находится сверху

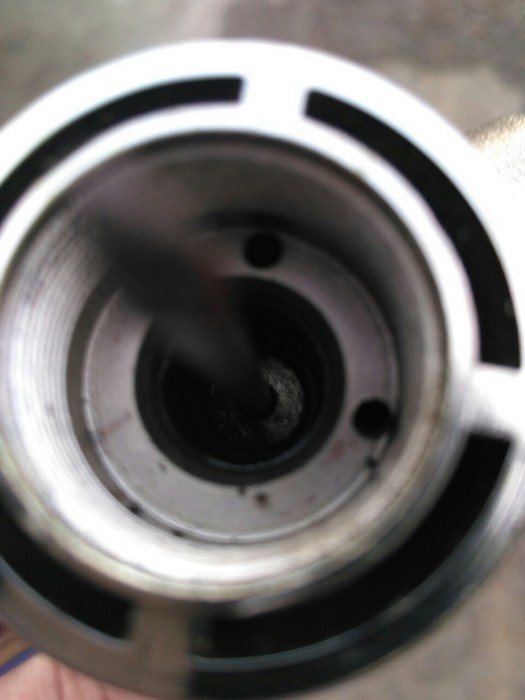

13. Краска при заполнении бачка по каналу поступает в специальную камеру, заполняя ее



14. Ее подача из камеры к соплу осуществляется при открытии клапана в виде запорной иглы, который управляется курком
15. При нажатии на курок происходит одновременная подача воздуха и лакокрасочного материала к форсункам пистолета. При этом важно знать, что курок имеет два положения. Первое положение называется нажатием до половины, при котором осуществляется подача воздуха по каналам, и выход его через отверстия воздушной головки. При более сильном нажатии курка происходит открытие клапана для подачи материала
16. Чем дальше игла отходит от канала, открывающего доступ к отверстию сопла, тем выше скорость распыления краски, а также больше расход. Регулировка осуществляется при помощи винта настройки подачи материала

В результате происходит следующее — выходящий из центрального отверстия сопла материал подхватывается сжатым воздухом, выходящим из отверстий форсунки, и переносится на направленную поверхность. Капли краски настолько мелкие, что она ложится максимально ровно и гладко.

Надо также отметить, что далеко не все краскопульты имеют регулятор давления воздуха. На таких инструментах регулировка осуществляется при помощи винта на дополнительно подключаемом редукторе или на компрессоре.

Это интересно!
Краска из отверстия сопла вытекает не автоматически, а за счет разрежения, формирующегося от давления сжатого воздуха, выходящего через отверстия воздушной камеры.

Дополнительные элементы для краскопульта для повышения качества покраски

При выполнении покрасочных работ понадобится воспользоваться вспомогательными элементами. Их применение не обязательно, но при их наличии можно обеспечить максимально эффективное нанесение лакокрасочного материала на поверхность. К таковым вспомогательным элементам относятся:

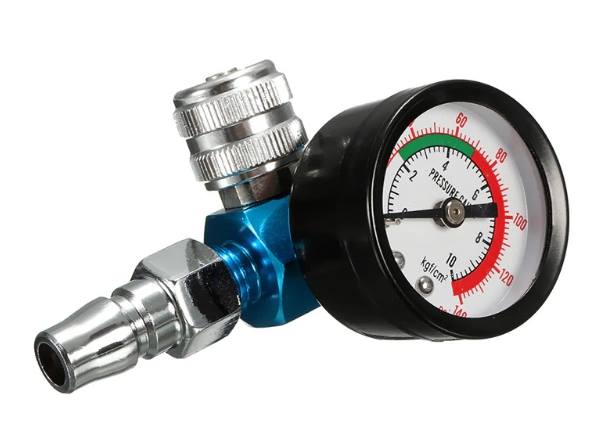

• Редуктор для краскопульта
  — это устройство, которое состоит из манометра и регулятора давления. Устанавливается между краскопультом и соединительным шлангом. Посредством этого устройства оператор может настроить необходимую величину давления воздуха. Причем индикация манометра бывает не только механического типа, но и цифрового. Надо также отметить, что некоторые производители выпускают пульверизаторы со встроенными редукторами, имеющие цифровой манометр. При помощи манометра оператор определяет давление воздуха на входе в пульверизатор. Это нужно для того, чтобы определить точную величину давления, так как при передаче от компрессора к пистолету по шлангу давление падает до 2 атмосфер, что негативно влияет на процесс покраски

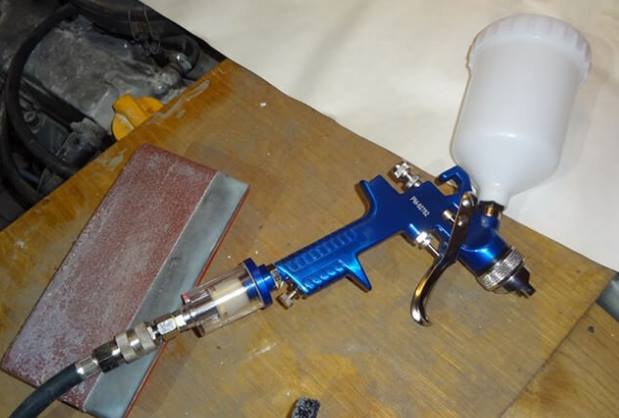

• Влагоотделитель
  — это еще один немаловажный элемент, посредством которого обеспечивается осушение воздуха. Применять такое устройство рационально тогда, когда перед оператором стоит задача вскрытия поверхности лакокрасочным слоем с высоким качеством. Влагоотводитель представляет собой фильтр, через который проходит воздух, и осушается. Кроме отводчика влаги, бывают также фильтры, которые исключают попадание пыли, грязи и масел. Особенно актуален вопрос применения таких устройств, когда осуществляется вскрытие лакокрасочным слоем кузова автомобиля

Использовать выше описанные устройства вовсе не обязательно, особенно если в покраске нуждается забор или ворота. Однако стоит отметить, что их наличие напрямую влияет на качество нанесения лакокрасочного слоя, а также продолжительность его эксплуатации.

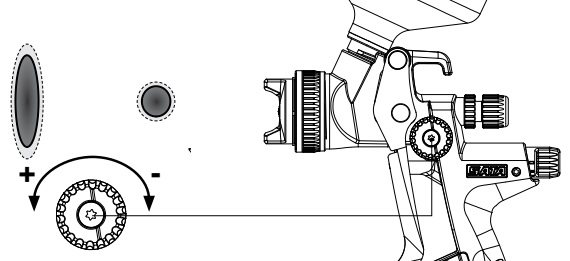

Каким должен быть размер факела

Для достижения максимальной эффективности при покраске специалисты рекомендуют производить нанесение лакокрасочного слоя при помощи факела максимального размера. Чем больше ширина факела, тем более равномерным получается слой наносимой на поверхность краски. Для достижения максимальной ширины факела, необходимо регулировочный винт открутить на максимум в сторону «+».

Если необходимо покрасить мелкую деталь или часть кузова автомобиля, тогда следует уменьшить размер факела. Немаловажно помнить, что положение регулировочного винта на «—» обеспечивает нанесение лакокрасочного слоя в форме круга. Когда регулятор накручивается на «+», то получается овальная форма нанесения лакокрасочного слоя с увеличенной шириной.

Подготовка к окрашиванию

На стенах и потолке нужно провести подготовительные работы по их выравниванию:

1. Если на потолке есть швы, неровности, то их штукатурят, а предыдущую побелку отмывают.
2. На стены наносят грунт, ненужные отверстия ликвидируют при помощи шпатлевки. Это касается бетонных или кирпичных стен и потолков. Если же поверхности сделаны из дерева, то их предварительно ошкуривают.
3. Также очистке и грунтовке подвергаются поверхности авто. Детали машины очищают от старой краски, делают подготовку и лишь затем окрашивают краскопультом ровные площади авто.

После окрашивания следует внимательно осмотреть площадь при наклонном освещении, чтобы увидеть возможные неровности, потеки, наплывы. Если таковые будут обнаружены, то их стоит немедленно выровнять нанесением дополнительных слоев краски. Делать это необходимо под установленным боковым освещением, чтобы сразу видеть и оценивать толщину нового выравнивающего слоя.

Регулировка входного давления

Краскопульт работает от сжатого воздуха. Чем выше давление, тем лучше эффект от покраски. К каждой модели инструмента изготовитель указывает соответствующие нормированные значения давления. Именно на таком давлении рекомендуется красить пневматическим пульверизатором. Для настройки давления многие используют манометр, который расположен на компрессоре. Это неправильно, так как этот манометр выдает значение выходного давления воздуха. На инструмент приходит воздух под другим давлением, более низким. Потери наблюдаются в шланге высокого давления, и чем больше его длина, тем больше разница на выходе из компрессора и входе на пульверизатор.

Чтобы исключить вероятность работы пульверизатором с примерным давлением, следует использовать специальный редуктор с манометром. Далее рассмотрим, как правильно настроить давление на краскопульте с разными видами манометров:

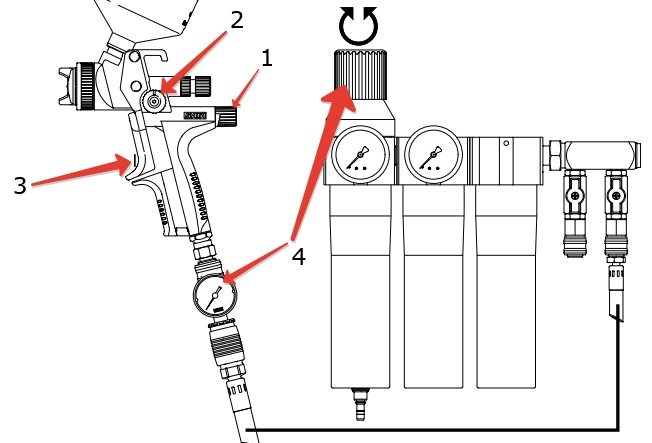

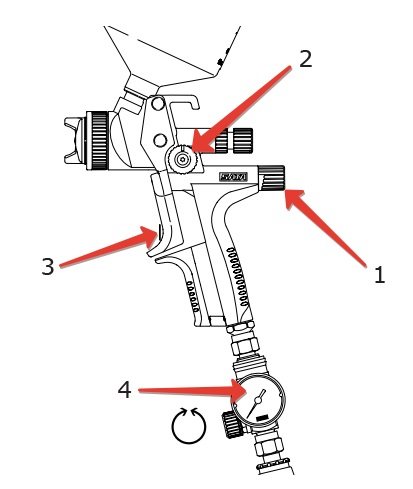

1. Съемный манометр-регулятор — это редуктор, который подключается к нашему покрасочному пистолету. Чтобы настроить входное давление, понадобится открутить на максимум винты регулировки воздуха и размера факела. После этого нажимаем на курок, и смотрим на стрелку манометра. Если величина больше или меньше нормы, тогда при помощи регулировочного винта на манометре следует добиться нужного значения. Для большинства стандартных пневматических краскопультов стандартное значение составляет 2 атмосферы

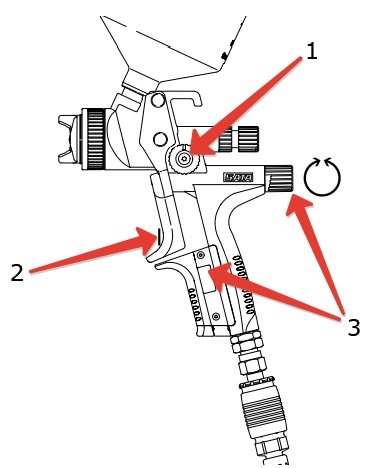

2. Встроенный манометр — принцип регулировки входного давления заключается в том, что необходимо полностью открыть регулятор размера факела, и нажать курок. При помощи винта подачи воздуха на пистолете устанавливается необходимое давление, контролируемое по цифровому манометру инструмента



3. Манометр не имеет регулятора. Для этого необходимо полностью открыть регуляторы подачи воздуха и размера факела. Далее нужно нажать на курок, и настраивать величину давления по манометру, подключенному к пульверизатору

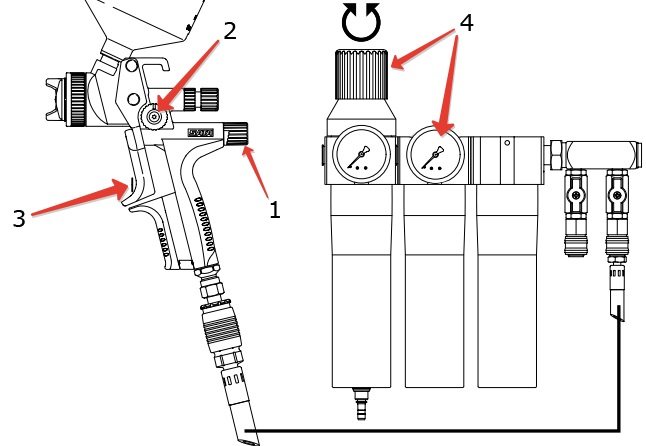

4. Когда манометр не подключается к пульверизатору — чаще всего оператор пользуется пульверизатором без использования дополнительного манометра. Как в этом случае выставить оптимальное давление для покраски? Для этого используется манометр на компрессоре. Установка давления по нему выставляется следующим образом — откручиваются регулировочные винты воздуха и размера факела. Нажимаем на курок, и вращаем регулятор на компрессоре, выставляя соответствующее давление. При этом важно помнить, что падение давления в шланге составляет до 1 атмосферы



Если не отрегулировать впускное давление, то эффективность нанесения краски будет снижена, что непременно отразится на качестве нанесения лакокрасочного материала. Воздух — это основа процесса покраски, поэтому если не уделить особое внимание давлению, то весь процесс будет выполняться с серьезными нарушениями.

Советы и возможные неисправности бачка

Эксплуатация краскопульта с бачком достаточно проста и интуитивно понятна, однако имеет определенные нюансы. В данной теме, мы не станем разбирать все тонкости и хитрости использования пневматического пульверизатора, а заострим внимание лишь на его емкости для краски. Начнем с совета.

Чистка бачка после работы.

Должна выполняться как можно раньше. Желательно, пока краска не успела засохнуть. Рекомендуется использовать удобную щетку с капроновыми щетинками. Не желательно применять металлические щетки, наждачную бумагу или ковырять засохшую смесь ножом. Метод подобной агрессивной чистки, царапает поверхность емкости, делая последующую отчистку более затруднительной.

Протечка в районе крышки.

Если место соединения крышки и бачка недостаточно герметично и пропускает капли смеси, лучшим вариантом будет установка новой прокладки. Если таковой в наличии не оказалось, можно положить между емкостью и крышкой отрезок ткани или капроновый чулок, который может послужить ещё и фильтром для заливаемой смеси.

Воздух идет в бачок краскопульта.

Достаточно распространенная проблема, связанная с недостаточной затяжкой воздушной головы или её деформацией. Ещё, данное явление может быть следствием порванной прокладки, между соплом и головой инструмента. Проблема устраняется заменой поврежденной головки, прокладки или дюзы.

Что нужно знать о размерах отверстий сопла пульверизаторов

Перед покраской соответствующих деталей немаловажно подготовить инструмент к работе. Всем известно, что лакокрасочные материалы бывают разными. Кроме того, краскопульт позволяет не только наносить краску на поверхность, но и прочие вещества. Чтобы обеспечить максимально-эффективное применение инструмента для тех или иных целей, понадобится правильно выбрать такую деталь, как сопло. Чем гуще применяемый материал, тем больше должен быть диаметр отверстия сопла. Если консистенция более жидкая, то диаметр сопла должен быть минимальным. Какие размеры отверстий сопла пульверизаторов соответствуют разным вариантам материалов:

1. Для базовых эмалей применяются устройства с размером отверстия 1,3 и 1,4 мм
2. Для акриловых эмалей и прозрачного лака понадобятся сопла с отверстиями от 1,4 до 1,5 мм
3. Первичные жидкие грунты — 1,3-1,5 мм
4. Грунты-наполнители — 1,7 и 1,8 мм
5. Жидкие шпатлевки — от 2 до 3 мм
6. Антигравийные покрытия от 6 мм

От размера отверстия дюзы также зависит нанесение лакокрасочного слоя. Некоторые мастера привыкли красить тонко, и экономить при этом краску. Другие предпочитают открывать сопло на полную, заливая поверхность краской.

Резюме

• При полной окраске кузова, окраске отдельных деталей и прочих значительных поверхностей, правильной настройкой краскопульта считается такая, при которой полностью открыты регуляторы воздушного потока, подачи краски и ширины факела, и при нажатом курке установлено рекомендованное давление на входе в краскопульт. При этом отпечаток факела должен быть максимально равномерным, без каких-либо изъянов и геометрических смещений.
• При частичной покраске, покраске небольших деталей и труднодоступных мест, ширину факела, подачу материала и входное давление можно варьировать исходя из ситуации. Главным критерием всегда остается правильность формы и равномерность отпечатка факела.
• Рекомендованное входное давление в зависимости от модели и производителя краскопульта варьируется в пределах: 3-4 атм для конвенциональных распылителей и 1,5-2,5 атм для HVLP и LVLP (RP, Trans Tech). Точные рекомендации смотрите в документации к краскопульту.
• Если рекомендованное входное давление неизвестно, оно подбирается опытным путем до получения максимально равномерного отпечатка факела (при полностью открытых всех регуляторах на корпусе краскопульта).
• Сопло краскопульта должно соответствовать вязкости распыляемого материала.

И не забывайте проделывать несложный «ритуал» настройки краскопульта перед началом любых окрасочных работ.

Все мы знаем, что хорошим краскопультом можно успешно красить большие и маленькие поверхности, а также некоторые изделия равномерным, тонким, гладким слоем ЛКМ, экономя при этом драгоценное время и саму краску. Перед началом работ всегда необходимо подготовить краску или другой состав для работы.

Мы также знаем, что не все краски одинаково полезны для нашего краскораспылителя. Густую краску обязательно нужно процедить и разбавить согласно инструкциям, указанным на упаковке или в инструкции по применению распылителя. Конечно же, если у вас не краскопульт для вязкой краски.

Перед применением краскопульта проверяем форму отпечатка

Если запланировали красить пульверизатором, то не стоит торопиться. Одним из главных этапов подготовки является тест на форму отпечатка. Для этого необходимо выполнить ряд следующих манипуляций:

1. Открыть все настроечные винты на краскопульте, и залить в емкость лакокрасочный материал, предварительно разбавив ее растворителем для достижения соответствующей вязкости
2. Поднести пистолет к тестовой поверхности. В качестве таковой поверхности рекомендуется использовать бумагу, картон или светлую стенку
3. Расстояние до поверхности должно составлять 10-15 см, что зависит от типа пульверизатора
4. Инструмент должен располагаться строго перпендикулярно тестовой поверхности
5. Нажимается курок на одну секунду, то есть делается пшик

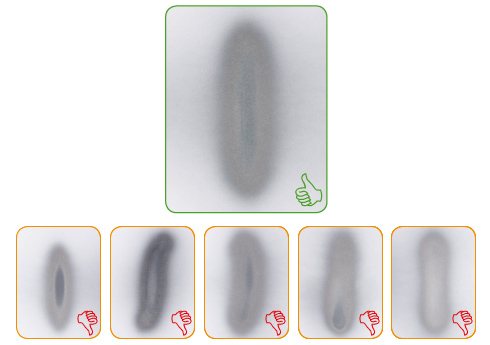

6. Смотрим на получившийся отпечаток факела, и принимаем соответствующее решение о том, какие винты нужно отрегулировать

Правильно отрегулированный пульверизатор будет иметь овальное пятно, заполненное равномерным слоем краски. Допускается незначительная размытость краев. Если же получаемый овал имеет кривую форму, а также прослеживаются отличия в заполнении пятна краской, то необходимо прибегнуть к регулировочным манипуляциям. На фото ниже показано, каким должно быть пятно при правильно отрегулированном пульверизаторе, а также варианты пятен, при которых требуется выполнить настройку.

Настроить инструмент не трудно. Для этого имеются все необходимые регулировочные винты.

1. Если пятно имеет недостающее количество краски, значит необходимо выкрутить винт на максимум
2. При избытке материала следует уменьшить подачу путем вращения настроечного винта
3. Если форма факела имеет вид восьмерки, значит необходимо уменьшить давление на входе
4. При обнаружении искривления формы овала, следует произвести очистку одного или всех отверстий головки

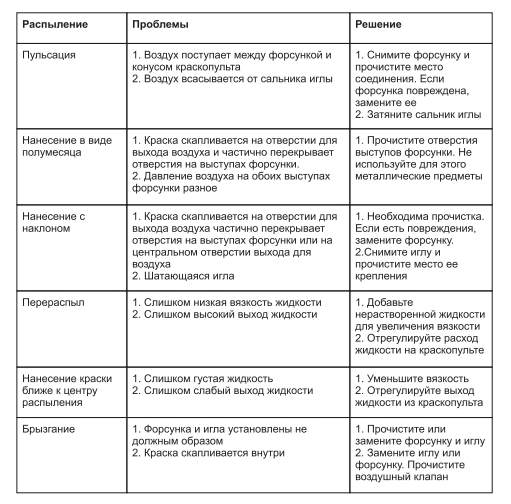

Ниже представлена таблица, в которой указаны распространенные неисправности краскопультов, и особенности их устранения.

Никогда не приступайте к покраске поверхности сразу после настройки. Для начала протестируйте краскопульт на то, как происходит нанесение краски. Для этого также используется тестовая поверхность. Только после того, как инструмент будет подготовлен к работе, можно приступать к его применению.

Как работать краскопультом или покраска поверхности пульверизатором впервые

Теперь пришло время разобраться, как правильно работать краскопультом. Если подготовка к покраске выполнялась с соблюдением вышеперечисленных рекомендаций, то с покраской справится любой новичок. Самое главное требование — правильно подготовить инструмент к работе. Соблюдение этого правила — 80% успешно выполненной работы.

Новичкам не рекомендуется в первый же день приступать к покраске кузова автомобиля и т.п. Для начала не помещает потренироваться, например, на покраске забора или стены. При работе немаловажно учитывать такие рекомендации:

• Красить нужно сверху вниз
• Держать краскопульт на расстоянии от окрашиваемой поверхности на расстоянии 15-20 см
• Заливать в бачок разведенную до нужной консистенции краску

Если знать устройство и принцип работы краскопульта, то никаких трудностей с его применением не возникнет. Работы следует проводить в защитной экипировке, и с обязательным применением защитных очков, так как вероятность попадания краски в глаза очень высока.

Особый случай или акриловая краска

Дело в том, что акриловые красители созданы на базе двухкомпонентных красителей. Если в случае с той же масляной или алкидной краской можно добавить растворитель в нужном количестве, то здесь следует знать, как разбавлять краску правильно, чтобы не испортить материалы.

Читать также: Коробка для конденсаторов на электродвигатель

Первым делом при работе с акрилом краситель смешивают с специальным отвердителем. Пропорции необходимо соблюдать те, которые указал производитель. Недостаток, как и чрезмерное количество отвердителя негативно повлияет на характеристики покрытия.

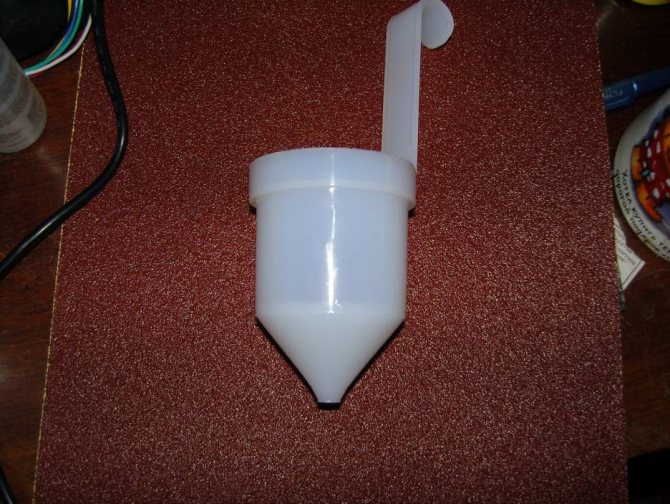

Далее, использую вискозиметр, проверяют вязкость и, если это необходимо, добавляют растворитель. После получения качественного по вязкости результата разведенную краску можно заливать в краскораспылитель и начинать работу. Окраска будет качественной.

Измерить нужное количество базового красителя и отвердителя можно двумя способами:

• при помощи специальной измерительной посуды;
• мерной линейкой в цилиндрической емкости, подходящей для краски.

Использовать мерные линейки просто. Краска наливается в цилиндрическую емкость, далее туда опускается линейка – когда уровень краски без добавки отвердителя достигнет 40 см, то чтобы получить пропорцию 1:4, достаточно добавить отвердителя до 50 см по линейке.

Краскопульты для акрила и вязких красок

В промышленности для вязких ЛКМ используют специальные распылители. Краскопульт для акриловой краски представляет собой аппарат безвоздушного распыления. Так, насосом в сопло распылителя подается не воздух, а краситель под высоким давлением. Но такое оборудование дорогое.

Существует и более демократичный краскопульт для акриловых красок – это обыкновенный инструмент, где воздух подается не только в сопло, но и в бачок для красителя. Лишнее давление давит жидкость через специальную сифонную трубку.
