Конструкция и принцип работы узлов бензопилы

У Вас есть дача, загородный дом или вы живете в сельской местности. Для обслуживания участка, заготовки дров для бани или мангала, вам необходимо иметь легкий, удобный, а главное, надежный инструмент, позволяющий решить все имеющиеся задачи. Мотопила Штиль 180 характеристики которой позволяют выполнять несложные задачи по распилу древесины, идеально подойдет для Вас.

Описание и назначение пилы

Творение немецких инженеров — бензопила штиль 180, разрабатывалась специально для выполнения несложных задач на садовых участках, но как показывает практика её эксплуатации, неплохо подходит и для решения более сложных задач. Например, пила легко справляется с распилом десята кубов леса на чурки, при этом потратит намного меньше топлива, чем это необходимо более мощным моделям бензопил Штиль.

На бензопилы штиль 180 можно устанавливать шины различных размеров. В стандартной комплектации оснащается шиной длиной 14 дюймов, но при желании можно устанавливать и 16. Это увеличивает скорость проведения работ, но может отразиться на том, как долго инструмент не потребует ремонта двигателя, ввиду повышенной нагрузки на него.

Двигатель мотопилы двухтактный, одноцилиндровый и использует для работы смесь бензина с маслом. Пропорция смеси 1:50, т. е. для приготовления пяти литров готовой смеси потребуется всего сто миллилитров масла.

Корпус бензопилы Штиль 180 изготовлен из ударопрочного пластика и не имеет металлических деталей, что позволило производителю существенно снизить вес, по сравнению с аналогичными пилами других брендов.

Технические характеристики

Бензопила Штиль 180 имеет следующие технические характеристики:

• рабочий объем двигателя 31,8 см 3 ;
• мощность двигателя 2 л. с;
• вес пилы без бензина, масла и пильной шины составляет всего 3,9 кг;
• цепь Picco Micro 3 (PM3), с шагом 3/8 » P;
• объем бака под масло 145 мл. Топливного бака 250 мл;
• параметр звукового давления равен 97 дБ(A).

Эти параметры являются официальными, т.к. указаны на сайте производителя и находятся в открытом доступе.

Устройство

Бензопила stihl ms 180, имеет довольно простую конструкцию, предназначенную для обслуживания пользователями без определенного опыта. Карбюратор пилы сконструирован таким образом, чтобы отсутствовала возможность его регулировки на максимальное количество оборотов двигателя. Единственный имеющийся регулировочный винт, отвечает за стабильную работу на холостом ходу.

Бензопила stihl ms 180 состоит из следующих конструктивных элементов:

• двигатель;
• стартер;
• маховик, он же вентилятор охлаждения;
• модуль зажигания;
• сцепление;
• механизм тормоза пильной цепи;
• карбюратор;
• воздушный фильтр со сменным фильтрующим элементом;
• баки масляный и топливный;
• глушитель;
• боковая крышка с механизмом регулировки натяжения цепи;
• рукоятка управления и ручка пилы.

Рассмотрим устройство бензопилы, и как происходит работа основных элементов подробнее.

Для запуска двигателя, необходимо потянуть за шнур стартера.

Стартер передает усилие через маховик на коленчатый вал и приводит в движение поршень. В этот момент, под действием воздушного импульса из картера двигателя, предающегося по специальным каналам к карбюратору, топливный насос начинает подачу бензина с маслом в карбюратор, где образуется топливно-воздушная смесь и поставляется под поршень.

В то же время в момент нахождения поршня в ВМТ (верхней мертвой точке), от катушки зажигания подается электрический разряд на свечу зажигания, которая воспламеняет топливную смесь под поршнем в цилиндре и заставляет поршень двигаться вниз, совершая тем самым рабочий ход.

После того как прошел успешный запуск, пила циклично повторяет все рабочие процессы и стабильно работает.

Во избежание возгорания, запуск необходимо проводить на безопасном расстоянии от места заправки бензопилы.

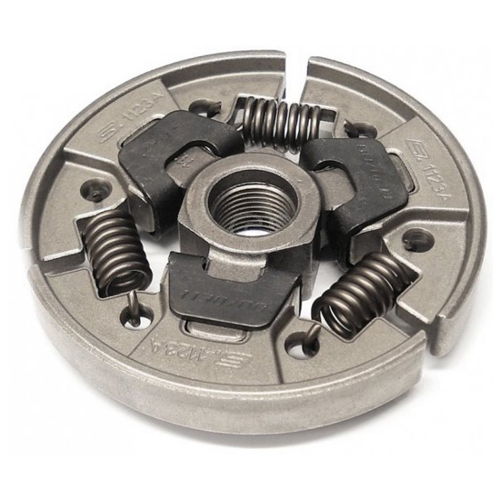

Рассмотрим, как усилие от двигателя передается на ведущую звездочку и заставляет её крутить цепь пилы. Для этого, бензопила stihl ms 180, имеет центробежное сцепление, которое устанавливается вовнутрь ведущей звездочки и жестко закреплено на коленчатом валу двигателя.

При увеличении оборотов двигателя, сцепление разжимается и, упираясь в корпус звездочки, передает на неё усилие от коленчатого вала двигателя, заставляя её вращать цепной механизм.

Следующий элемент бензопилы Штиль 180, это тормоз пильной цепи. Устройство тормоза достаточно простое и состоит из рычага управления и металлической пластины, обхватывающей ведущую звездочку и установленной в корпусе пилы. В рабочем положении, пластина тормоза цепи надежно удерживает барабан звездочку.

В момент, когда тормоз пильной цепи установлен в рабочее положение, запрещено увеличивать количество оборотов двигателя, т. к. это приведет к нарушениям в механизме сцепления.

Сломалась клавиша управления бензопилы Stihl 180 — как устранить

Частая поломка бензопилы Штиль, которая случается по вине оператора, это неисправность в работе механизма управления двигателем. Точнее, когда посадочное место для рычага управления обламывается ввиду своих конструктивных особенностей, для решения этой проблемы потребуется замена корпуса пилы, что сделать самостоятельно достаточно сложно. Рассмотрим алгоритм ремонта своими руками, по которому проходит замена корпуса бензопилы:

• Корпус освобождается от блока рукояток;
• Снимается стартер, для этого с топливного и масляного бака снимаются крышки и раскручиваются винты крепления стартера;
• Далее, через свечное отверстие в цилиндр устанавливается стопор поршня, раскручивается маховик и снимается с вала двигателя;
• Снимается ведущая звездочка и раскручивается сцепление;
• Раскручиваются две гайки на 8 мм, удерживающие корпус воздушного фильтра и карбюратор, модули вынимаются из посадочных мест;
• На следующем этапе раскручиваются 4 винта, удерживающие двигатель на корпусе. В корпус бензопилы Штиль 180 в месте установки винтов крепления двигателя смонтированы специальные втулки, которые могут самостоятельно выпасть и потеряться.
• Последний момент, это снятие масляного насоса, резинового колена карбюратора и топливного и масляного баков.

Устанавливать детали в новый корпус необходимо с соблюдением обратной последовательности. Параллельно устранению основной неисправности, можно проверить резиновое колено карбюратора, деталь, выработавшая свой ресурс и утратившая эластичность, подлежит замене.

Особенности

Современная бензопила stihl ms 180 имеет несколько конструктивных особенностей, о которых нужно обязательно упомянуть.

Компенсатор

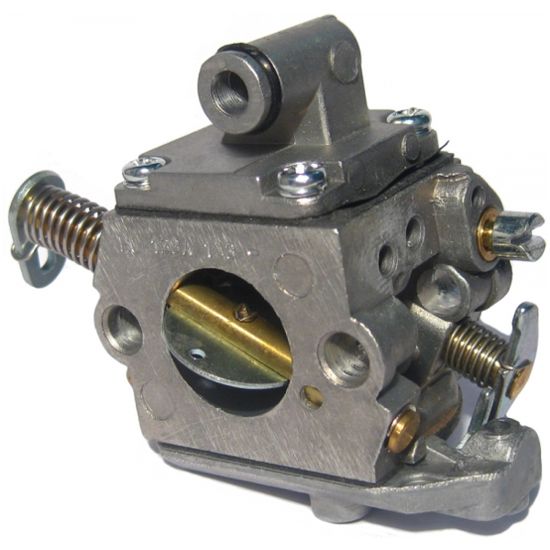

Компенсатор мс 180 это специальный клапан в карбюраторе пилы, который позволяет бензопиле стабильно работать, даже если воздушный фильтр бензопилы Штиль 180 чересчур загрязнен. Эта особенность, увеличивает срок работы между плановыми ТО бензопилы и позволяет промывать или заменять фильтр только при сильно ощутимой потере мощности.

Однорычажное управление

Включение и выключения зажигания, переключение воздушной заслонки в режим холодного или горячего запуска, все эти действия выполняются при помощи одного рычага и делают работу с пилой максимально удобной.

Чтобы избежать подделки

Производственные площадки, занимающиеся производством товаров Stihl размещены в США, Германии и Швейцарии. Однако некоторым владельцам бензопил “Штиль” довелось столкнуться с пилами, выпущенными в Китае. На самом деле это не оригинальная техника, а китайская подделка, которую, как оказалось, не так-то сложно и отличить.

Для начала покупателю бензопилы стоит обратить на цену изделия, посмотреть по разным сайтам сколько стоит инструмент. Сразу же уточняем, что штилевский оригинал не может стоить дешево! Поддельная техника будет стоить на порядок дешевле, приманивая неопытного покупателя своей кажущейся доступностью.

Предлагаем посмотреть видео о том, как надо выбирать бензопилу “Штиль” и какие имеются отличия у оригинальной и поддельной цепной пилы:

Отметим, что у китайской бензопилы Stihl просматриваются следующие отличия от оригинала:

1. Литье корпуса грубое, пористое, неоднородное.
2. Окраска тусклая.
3. Винт воздушного фильтра размещен не с торца бензопилы, а в верхней ее части.
4. Корпус стартера не штилевской формы.
5. Крышки баков простые выпуклые, вместо специальных штилевских.
6. На свече зажигания отсутствует надпись Stihl.
7. Инструкция отличается от оригинальной, присутствующей в интернете.

Модификации бензопилы Штиль 180

Наряду с основной модификацией пилы, компания Stihl выпускает улучшенный вариант бензопилы Stihl MS 180. Для обозначения тюнинговой модели применяется префикс C-BE.

Бензопила Stihl MS 180 C-BE имеет следующие улучшения:

1. STIHL ElastoStart – механизм плавного запуска. Реализован при помощи установки в стартер бензопилы специальной пружины, которая компенсирует сопротивления двигателя при пуске, делая запуск плавным и легким.
2. Система быстрого натяжения цепи, предназначена для регулировки натяжения цепи без применения для этого каких-либо дополнительных инструментов, что очень удобно, т. к нет необходимости постоянно носить с собой универсальный ключ.
3. Боковое устройство натяжения цепи, некоторые модели, не оснащенные механизмом быстрого натяжения цепи, имеют небольшое улучшение стандартного механизма натяжения. Проще говоря в таких инструментах, натяжной винт механизма расположен на боковой крышке, что делает натяжение цепи гораздо удобнее, чем в стандартном исполнении.

Обкатка бензопил «Штиль»

Все современные бензопилы нуждаются в правильной обкатке. Бензопилы «Stihl» — не исключение. Это необходимо для увеличения моторесурса двигательной части, компоненты которой должны притереться друг к другу, или как говорят специалисты, приработаться. Нельзя забывать, что:

• приработка трущихся деталей заканчивается после использования 10-15 заправок топливного бачка;
• во время обкатки бензопил этого бренда двигатель не стоит нагружать работой – начинать нужно с малых оборотов, которые можно сменить на средние после 2-3-го использованного бензобака.

Комплектация

В стандартной комплектации с пилой, в обязательном порядке присутствует шина на 35 сантиметров (14 дюймов) и цепь, подходящая для этой длины шины (50 звеньев). Производитель заботится о безопасности покупателей и уже в стандартной комплектации предлагает покупателям защитный чехол на шину инструмента.

Также в комплекте имеется универсальный ключ-отвертка, для вывинчивания свечи зажигания, откручивания боковой крышки и натяжения цепи, и регулировочная отвертка, для настройки холостого хода.

В обязательном порядке к любой пиле поставляется инструкция по эксплуатации, в которой подробно описано как пользоваться бензопилой Штиль 180, а также как проводить диагностику и ТО.

Шины и цепи для бензопил. Размеры и система обозначения.

Бывает, что у пользователей бензопил возникает путаница с пониманием обозначения размеров шин не цепей. Эта путаница приводит к покупкам неподходящей к пиле гарнитуры, не естественно, выброшенным на ветер деньгам. Цепь для бензопилы husqvarna 137, 142 и пр. Для шины 15. Здесь мы постараемся указать на типичные ошибки не поможем их не совершать.

Основная доля ошибок обусловлена тем, что традиционно параметры пильной гарнитуры указываются в дюймах. Для тех людей, привыкших пользоваться метрической системой, это не удобно. Причиной отсутствия подачи масла в цепь при работе бензопилы может быть несколько факторов и для их выявления необходимо разобрать бензопилу. В этом вопросе не кроется причина большинства ошибок: в нашей стране для удобства запоминания ситуация такая, что в характеристике пильной гарнитуры используются параметры, выраженные не в дюймах не в миллиметрах одновременно, что в общем-то не корректно.

Сравнение пилы с конкурентами: преимущества и недостатки

Основными конкурентами Штиль 180, являются пилы шведского концерна Хускварна. Качество изделий Штиль и Хускварна считается одинаковым, а вот в зависимости от личных предпочтений, многие пользователи склонны хвалить ту модель, которую используют.

Исходя из конструктивных особенностей, можно выделить один сугубо технический момент, который немного возвышает Штиль 180 над конкурентами. В штиль мс 180 на поршне двигателя установлено два компрессионных кольца, это дает:

• стабильное расположение поршня в цилиндре;
• увеличенную компрессию;
• усиленное охлаждение (как известно, кольца передают тепловую энергию от поршня к цилиндру и соответственно, чем площадь соприкосновения больше, тем больше энергии уйдет на цилиндр и поршень лучше охладиться).

Все эти моменты делают бензопилу Штиль 180 немного надежнее конкурентов, но это личное мнение автора статьи, основанное на опыте ремонта и эксплуатации бензопил Штиль и Хускварна, и не несет официального характера.

Видеообзор инструмента, с комментариями автора, в котором происходит сборка новой бензопилы и подготовка к эксплуатации, можно посмотреть ниже.

Бензопила Stihl MS 180, прекрасно подойдет для несложных работ по хозяйству и при этом не доставит проблем с технической стороны, т. к. является достаточно надежным. Благодаря своим характеристикам инструмент экономичен, а владелец, при правильной эксплуатации, защищен от получения травм при работе. Штиль 180-й хороший вариант, для ценителей немецкого качества.

Бензопила Stihl MS 180 — эталон качества и надежности последнего десятилетия

Далеко не у каждого брендового производителя бензопильной техники в ассортименте есть модели культового уровня, ставшие эталонными образцами качества и долговечности. В категории бытовых пил общего назначения достойное место занимает без преувеличения легендарная бензопила Stihl MS 180.

Удачная во всех отношениях модель с незначительными усовершенствованиями производилась более 15 лет. На протяжении этого времени уникальный по многим возможностям инструмент, в статусе бестселлера бензопильного рынка занимает верхние строчки официальных и неофициальных потребительских рейтингов.

Постоянно высокий спрос на эту брендовую разработку базируется на эффективности применения в частно-хозяйственных работах. В широком спектре специальных работ связанных с распиловкой топливных и подготовкой к монтажу строительных древесных материалов.

Особенности конструкции и применения

В работе над проектом конструкторами был использован разносторонний опыт эксплуатации предыдущих моделей, передовые даже для нашего времени инженерно-конструкторские решения. Рабочие характеристики бензопилы ориентированы на применение в частно-хозяйственном секторе и маломасштабном строительстве.

• Пила Штиль МС 180 успешно справляется с распиловкой топливной древесины, обрезкой крупных веток и формированием крон плодовых и декоративных деревьев.
• Компактные габариты определяют ее пригодность для работы в труднодоступных местах возводимых бревенчатых и брусовых деревянных конструкций.
• Владельцы этого инструмента уважают его за стабильную производительность разных видов простых и сложных распиловочных работ, высокая степень эксплуатационной надёжности и долгий срок службы.
• Функциональные неисправности бензопилы в большинстве случаев следствие неквалифицированного ухода, чрезмерных нагрузок, неоправданной экономии на качестве и стоимости горюче-смазочных и расходных материалов.

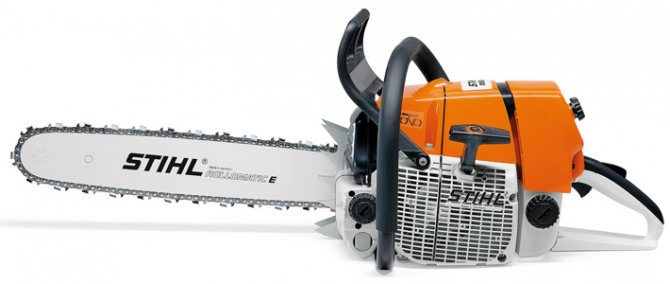

Обзор STIHL MS 660

STIHL посвятил более 80 лет исследованиям и разработке высокопроизводительных наружных силовых установок, которые являются доступными и долговечными. Линия цепной пилы STIHL особенно популярна, поскольку она удовлетворяет потребности, как домашних пользователей, так и профессиональных операторов цепных пил.

Цепная пила STIHL MS 660 представляет собой профессиональную цепную пилу, которая подходит для интенсивного использования в труднодоступных местах. Тем не менее для непрофессионала, который время от времени должен выполнять тяжелые задания, STIHL MS 660 является отличным выбором, поскольку он более эффективен, чем другие цепные пилы.

Эта модель не только прорезает массивную древесину, но и делает это быстро. Поэтому она отлично подходит для тяжелых работ. При соотношении мощности к весу 1,4 кг / кВт она имеет высокую мощность двигателя (выходная мощность 5,2 кВт), будучи относительно легкой (7,3 кг без бар / цепь).

Другие примечательные аспекты STIHL MS 660 включают в себя антивибрационную систему и амортизатор, называемый ElastoStart. STIHL MS 660 также имеет полуавтоматический декомпрессионный клапан, который обеспечивает легкий запуск. Смазочная система серии Ematic гарантирует высокую экономию топлива за счет снижения расхода масла в барах до 50%.

STIHL MS 660 — отличная покупка для профессиональных пользователей и (очень) сложных домашних работ. Другие функции включают в себя долговременную систему фильтрации с использованием HD -2 для обеспечения более длительного времени работы между обслуживанием, ручкой ElastoStart TM и регулируемым масляным фильтром с высокой производительностью.

Ремонтопригодность и информационная поддержка

• Бензопила Штиль модели 180 отличается от прототипов высокой ремонтопригодностью. Используя имеющиеся в продаже запчасти, владелец может выполнить достаточно сложный ремонт своими руками.
• Входящая в штатную комплектацию инструкция по эксплуатации предлагает доступную для восприятия информацию — по подготовке инструмента к работе, техническому обслуживанию, методам самостоятельного поиска и устранения обнаруженных неисправностей.

Многочисленные потребительские отзывы подтверждают соответствие заявленных производителями эксплуатационных характеристик реальным возможностям инструмента.

Технические характеристики

Модель Штиль МС 180 имеет оптимальные габаритные размеры и весовые параметры. Компактная и удобная в работе бензопила весом 3,8 кг выделяется из общего ассортимента отличным дизайном корпуса, надежным захватом, комфортным уровнем вибрации и рабочих шумов.

Инструмент оснащен штатным, экономичным и простым в обслуживании 2-х тактным карбюраторным ДВС. При рабочем объеме 31,8 см3 работающий в рабочем режиме агрегат развивает мощность до 2 л.с. Двигатель работает на стандартной топливной смеси, в пропорции масла и бензина 50:1.

Производителем стабильность рабочих параметров гарантируется при условии применения качественного высокооктанового бензина и фирменного полусинтетического моторного масла. При отсутствии нужного расходного материала разрешается применять идентичные по характеристикам аналоги других брендов.

В достоинствах карбюраторного привода:

• экономичный на рабочих режимах расход топлива;
• независимый от температурных факторов надежный запуск;
• стабильность холостых, а также рабочих оборотов под нагрузкой;
• большой коэффициент вращательного момента;
• удобный для обслуживания доступ к настроечным точкам карбюратора и фильтру воздухозаборного устройства.

Существенному продлению межремонтного и эксплуатационного сроков службы бензопилы Штиль МС 180 способствует применение высококачественных материалов, инновационных металлообрабатывающих и сборочных технологий.

Инструкция по эксплуатации

Паспортом бензиновой пилы “Штиль” МС-180 является инструкция по эксплуатации, где собрана полная информация о самом инструменте. Перед началом эксплуатации необходимо тщательно изучить руководство, чтобы избежать досадных неисправностей.

Предлагаем ознакомится с инструкцией бензопилы.

Устройство

Бензопила “Штиль” МС-180 состоит из: бензинового двигателя, карбюратора, кожуха, стартера, маховика, сцепления, клапана декомпрессии, масляного, топливного насоса и бака, свечи зажигания, пильной цепи, шины, звездочки, тормоза, воздушного фильтра, рычага переключения, пылеуловителя, глушителя, фиксаторов, колеса натяжения, упора зубчатого, винта регулировки, рукоятки.

Подготовка бензопилы Stihl к работе

К подготовке пилы следует подойти со всей ответственностью, так как от этого зависит ее срок эксплуатации в будущем, а также безопасность самого оператора. Рассмотрим правильный алгоритм действий при подготовке бензопилы к эксплуатации:

• производится сборка бензопилы Stihl (согласно описаниям и схемам в руководстве);
• надевается и закрепляется шина;
• натягивается цепь;
• правильно готовится топливная смесь: бензин разводится маслом в соотношении 50/1 (количество бензина АИ-92 5 л., специального масла Stihl для двухтактных двигателей 100 мл.);
• топливная смесь заливается в бак;
• масло для смазки цепи заливается в бак;
• проверяется надежность натяжения крепежей;
• согласно инструкции проводится запуск пилы;
• проводится регулировка карбюратора на холостых оборотах соответствующим винтом (цепь не должна двигаться);
• проверяется подача смазки на цепь.

Предлагаем посмотреть видео о том, как производится сборка бензопилы “Штиль”:

Про то, как завести бензопилу “Штиль” 180 расскажет наше видео:

Обкаточный период для бензопилы “Штиль”

В обычном понимании обкатка для пилы Stihl 180 не проводится. Она изначально готова к работе. Однако владельцу техники необходимо знать и понимать следующее:

Первые от 4 до 8 выпаленных полных баков с горючим работа бензиновой пилы должна выполняться в щадящем режиме не на всю мощность силовой установки с частыми перерывами для охлаждения инструмента. Первые 60 минут работы бензопилы “Штиль” состоит из промежутков работы и отдыха: 2 мин. работы, 10 секунд — холостой ход, перерыв

Холостой ход более 10 секунд вредит свечам зажигания, оставляя на них нагар. Очень важно правильно приготовить топливную смесь из высококачественных материалов (1/50, бензин АИ-92 и выше, масло Stihl для 2-х тактных моторов).

Техническое обслуживание

Перед эксплуатацией проверяется:

• состояние цепи, заточка;
• натяжка цепи;
• затяжка крепежей;
• заполнение топливного и масляного баков;
• наличие смазки цепи;
• холостой ход и т. д.

После распиловочных работ производится:

• чистка бензопилы;
• ослабляется натяжение цепи (обязательно);
• заточка цепи (при необходимости);
• состояние шины, ее износ;
• обслуживание фильтра (по мере надобности).

Новоявленные владельцы часто теряются и ищут материалы о том, как правильно разобрать (собрать) бензопилу “Штиль” 180. Предлагаем посмотреть видео, где показано, как выполняется разборка и сборка бензопилы штиль 180:

Неисправности и ремонт

Неисправности бензопилы Stihl 180 и их устранение — еще одна проблема, волнующая владельцев инструмента.

Почему бензопила “Штиль” 180 не заводится:

• отсутствует топливная смесь;
• нет контакта на свече зажигания;
• обрыв высоковольтного провода;
• топливный насос не качает;
• забились топливопроводы;
• проблемы со свечей;
• не отрегулировано зажигание;
• заливает свечу.

Почему бензопила “Штиль” 180 не развивает нужное количество оборотов:

• нагар на свече зажигания;
• свеча износилась, необходима замена (через 100 часов работы);
• карбюратор требует чистки.

Бензопила “Штиль” 180 глохнет на холостых оборотах:

• не отрегулирован карбюратор;
• засорился топливный или воздушный фильтр.

Предлагаем посмотреть видео о том, как проводится регулировка карбюратора бензопилы “Штиль” МС 180 своими руками:

Некоторые владельцы инструмента используют бензопилу Stihl МС 180 вместе с насадкой-болгаркой, это позволяет соорудить домашнюю пилораму и выполнять продольные распилы.

На видео показана насадка-болгарка для бензопилы “Штиль” MS-180:

Но даже без этой насадки некоторые умельцы нашли способ выполнить продольный распил обычной шиной с пильной цепью. Предлагаем посмотреть видео о самодельной пилораме из подручных материалов:

Бензопила Stihl MS 180 – инструмент, достойный внимания

Безусловно, каждый из нас стремится приобрести качественную бензопилу, которая отличалась бы надежностью, высоким рабочим ресурсом, экономичностью и хорошими техническими характеристиками. Всем этим критериям полностью соответствует бензопила Stihl MS 180. О ее преимуществах, распространенных поломках и самостоятельном ремонте поговорим более подробно.

Бензопила Штиль МС 180 – технические характеристики

По эксплуатационным показателям бензопила Stihl MS 180 во многом превосходит аналоги из своей ценовой категории. Данная инструмент, так же как и его модификация – бензопила Штиль 180 С, имеет такие технические характеристики:

• Мощность – 2 л. с.;
• Рабочий объем цилиндра – 31,8 см3;
• Расход топлива – 0,7 л/ч;
• Емкость бака для горючего – 250 мл;
• Объем бачка для подачи масла– 145 мл;
• Обороты на холостом ходу – 2800 об./мин;
• Запуск – ручной;
• Смазка цепи – автоматическая;
• Длина используемых шин – 30–35 см;
• Шаг цепи – 3/8’’v
• Вес в рабочем виде – 4,2 кг.

Бензопила Штиль МС 180 не требует особого ухода. Единственное, что понадобится от владельца – это использовать качественное топливо и вовремя доливать масло. Диаметр напильника для заточки цепи бензопилы Stihl MS 180 должен составлять 4,5–5 мм.

Модельный ряд бензопил «Штиль»

Разнообразие бензопил «Stihl» необычайно велико. Все модели различаются своими мощностными возможностями, расходом топлива и весом конструкции. Рассмотрим самые популярные из них.

MS 150 TC E

Параметры:

• Мощность – 1000 Вт;
• Шина – 300 мм;
• Бак – 200 мл.

MS 170-14

МС 170 имеет хорошую комплектацию, среднюю мощность и удобные функционалы – автонатяжение цепи, защиту от отброса. Пригодится в строительстве и на дачном участке.

Технические возможности:

• Усилие – 1,8 л.с.;
• Шина – 35 см;
• Масса – 3,9 кг.

Бензопила «Stihl» ST 18

Идеальный вариант для бытового использования. Подойдет фермерам, садоводам или дачникам.

Технические особенности:

• Мощность – 1,5 кВт;
• Бензобак – 0,25 л;
• Длина цепного полотна – 35 см;
• Вес – 3,9 кг.

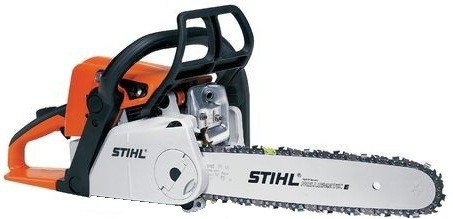

«Stihl» MS 210

Рабочие параметры:

• Мотор – 1,6 кВт;
• Топливный бак – 0,47;
• Цепь – 350 мм;
• Вес – 4,4 кг.

Бензопилы «Stihl» MS 181 и MS 192 T

Эргономичные варианты для тех, кто знает толк в бензиновом инструменте. Малый расход топлива, быстрая регулировка ножа и не ощутимая вибрация – все это может предложить каждая из них.

Преимущества:

• Тяга – 2 и 2,5 л.с.;
• Топливная емкость – 0,28 и 0,35 л;
• Длина направляющей – 0,35 м;
• Масса – 5,5 и 6,5 кг.

MS 231-16

Оборудована 2 кВт двигателем и большой по размеру шиной. Имеет все необходимые для безопасной работы предохранительные элементы.

Параметры эксплуатации:

• Шинный размер – 40 см;
• Цепной шаг – 3/8;
• Вес – 4,9 кг.

Мотопилы «Stihl» MS 261, MS 270 и MS 271

Отлично подойдут тем, кто хочет сэкономить свои силы и выполнить работу качественно и быстро. Этому будет способствовать функция безинструментального натяжения цепи и экстренного торможения.

Эксплуатационные параметры:

• Мощность – 2,6-2,8 кВт;
• Величина ножа – 40 см;
• Масса – 5,6, 5,3 и 5,2 кг.

MS 280 и MS 290

Модели бензопил «Stihl», которые обладают практически одинаковыми характеристиками. Универсальны и приспособлены для длительной работы.

Достоинства:

• Усилие – 2,8 и 3 кВт;
• Заливка бензина – 560 и 520 мл;
• Масса – 5,9 и 5,3 кг.

Бензиновая цепная пила «Штиль» MS 310

Представляет собой полупрофессиональное режущее устройство с дополнительным тормозом, автоматической смазкой режущей гарнитуры и низким уровнем шума и вибрации.

Особенности:

• Тяга – 1,6 кВт;
• Нож – 35 см;
• Топливный бак – 470 мл;
• Масса – 4,4 кг.

MS 360

Высокомощная мотопила, которая расходует до 470 мл топлива в час работы. Подойдет для профессионального пользования.

Достоинства:

• Усилие мотора – 3,4 кВт;
• Режущая гарнитура – 0,45 м;
• Вес – 5,7 кг.

Бензиновые пилы MS 341 и MS 362

Модификации бензопил серии «Профи». Приобретаются для лесозаготовки, распиловки толстых бревен и строительства. Мощность пилы MS 362 несколько больше, что позволяет ее эксплуатировать еще эффективнее.

Рабочие характеристики:

• Мотор – 3,1 и 3,4 кВт;
• Шаг полотна – 3/8 дюйма;
• Масса – 5,5 и 5,9 кг.

MS 440 и MS 441

Обладают сходной конструкцией. Предназначены для профессионального использования. Производительность МС 440 несколько ниже, что обусловлено меньшей мощностью двигателя.

Потенциал устройств:

• Мощность – 4 и 4,1 кВт;
• Шина – 50 и 40 см;
• Вес – 6200 и 6800 г.

MS 461

Бензоагрегат с малым расходом бензина, эргономичными рукоятками, низким шумовым и вибрационным эффектом. Генерирует до 4,4 кВт энергии и весит всего 6,7 кг.

MS 650

Характеризуется:

• Длинной шиной – 50 см;
• Стандартным шагом цепной гарнитуры – 3/8;
• Малым весом – 7,8 кг.

Особенности эксплуатации бензопилы Stihl MS 180

Данная модель бензопилы, как и ее модификация – бензопилы Штиль MS 180 C BE, не отличается сложностью в применении. Ниже изучим основные правила эксплуатации, которые уберегут основные запчасти и механизмы бензопилы от преждевременного износа.

Как разводить бензин для бензопилы Штиль 180?

Мотор бензопилы должен работать на правильно приготовленной смеси из бензина и масла. Чем выше качество двух этих компонентов, тем дольше прослужит ваш садовый инструмент. Большое значение также имеет пропорция масла и бензина.

Как правильно заводить бензопилу Штиль 180?

Правильный порядок запуска бензопилы выглядит следующим образом:

1. Перед тем, как завести пилу, нужно активизировать цепной тормоз. Для этого рычаг тормоза необходимо наклонить вперед;
2. Далее потребуется снять защитный чехол;
3. Далее необходимо нажать на декомпрессионный клапан – это существенно облегчит запуск мотора;
4. После этого несколько раз нажмите на топливный насос. Это снизит расход топлива непосредственно при запуске двигателя пилы;
5. Затем установите комбинированный рычаг дроссельной заслонки вниз в положение «холодный запуск». Для этого потребуется вначале активировать рычаг газа;
6. Медленно потяните тросик до момента, пока не почувствуете сопротивление. После этого быстро потяните тросик на себя, пока не услышите, что мотор завелся и заглох;
7. Затем переведите комбинированный рычаг на одно положение вверх;
8. Снова потяните за трос до момента запуска мотора;
9. Как только двигатель завелся, нажмите на курок газа, и, переместив комбинированный рычаг в положение вверх до упора, отпустите его;
10. Отпустите рычаг цепного тормоза, потянув его на себя до характерного щелчка;

Бензопилы «Stihl»: заправляем правильно

Заправка 2-тактных моторов, которыми оснащены все без исключения режущие агрегаты «Штиль» — непростое дело. Кроме бензина, который согласно рекомендациям производителя, должен иметь октановое число не ниже 90, для полноценной работы им требуется машинное масло. Его главная функция – смазка трущихся компонентов и предотвращение их преждевременного износа. В вопросе о том, какой бензин заливать в бензопилу «Штиль» неясностей меньше: отлично подойдет любой из вариантов топлива на наших заправках – АИ-92 или АИ-95. С маслом сложнее. Для беспроблемной эксплуатации бензопилы оно должно:

• быть фирменным – любое моторное масло для 2-тактных двигателей производства ;
• вноситься в определенной пропорции.

Согласно официальным рекомендациям компании-изготовителя, пропорция масла и бензина для бензопил «Штиль» составляет 1:50. Это означает, что на каждую мерную часть масла должно приходиться ровно 50 частей бензина. Иными словами, до того, как развести бензин для бензопилы «Штиль», на 1 литр горючего необходимо заготовить 20 мл масла, на 5 л – 1 л смазки.

Бензопила Штиль 180 – неисправности и ремонт

В случае с бензопилой Stihl MS 180, неисправности и методы их устранения могут быть разными. Чтобы иметь возможность самостоятельно устранить поломки бензопилы Stihl MS 180, изучим самые распространенные причины поломок и методы их устранения своими силами.

Бензопила не заводится – причины и ремонт

Если вы заметили, что ваша пила перестала заводиться, то это может свидетельствовать о том, что моторное масло заливает свечу инструмента. Чтобы осмотреть свечу, нужно вытащить резиновый колпачок на корпусе и свечным ключом выкрутить деталь. Если вы увидели на свече большие пятна масла, значит, причина поломки кроется именно в этом.

Бензопила Stihl MS 180 глохнет на холостом ходу

Самой распространенной причиной этому служит неправильная регулировка карбюратора пилы. Если пила не держит холостые обороты, то потребуется заново настроить узел инструмента. Для этого возьмите регулировочный ключ из комплекта пилы и вставьте его в винт «+» на рукоятке инструмента. Во время этого медленно поворачивайте винт по часовой стрелке до тех пор, пока пила не начнет нормально работать.

Не поступает бензин – самостоятельное решение проблемы

Причина этому кроется в неисправности карбюратора. Чтобы выполнить ремонт узла, его потребуется демонтировать. Однако перед тем, как разобрать карбюратор на бензопиле Штиль 180, не забудьте отсоединить от него тягу дроссельной заслонки и провод зажигания. Дальнейшие действия выглядят следующим образом:

1. Устройство карбюратора крепится к конструкции пилы при помощи 4 винтов. Отверните их и, вытащите узел с бензопилы. Перед тем, как снять карбюратор, не забудьте надеть перчатки, чтобы не испачкать руки маслом;
2. Перед тем, как почистить карбюратор, потребуется нанести на его стенки бытовой обезжириватель. Подождите 5 минут и начните протирать стенки узла;

1. Снимите крышку стартера и выверните 4 винта;
2. Осмотрите детали, отвечающие за образование искры. Если они чистые, то убедитесь в правильно выставленном зазоре между магнитами и маховиком. Оптимальным будет считаться зазор в 0,4 мм.

Чтобы не прибегать к регулярному ремонту карбюратора, старайтесь применять качественное топливо и масло от проверенных производителей.

Бензопила плохо заводится – ищем причины

Если ваша пила не заводится на холодную, то первое, что нужно сделать – это осмотреть поршни инструмента. Поршневая группа пилы Stihl MS 180 отличается высокой надежностью, однако, вследствие нехватки моторного масла или механического удара может потребоваться немедленная замена поршня. Перед тем, как поменять поршневую, советуем изучить указанный алгоритм:

1. Снимите верхнюю крышку пилы и выкрутите свечу;
2. Снимите стопоры с амортизаторов, ведущую звездочку и стартер;
3. Далее снимается маховик, червячный привод и победитовая цепь;
4. Затем снимите катушку зажигания и глушитель;
5. В конце демонтируется поршневая группа бензопилы.

Не подается масло на цепь бензопилы

Если вы заметили данную неисправность, то, первое, что нужно сделать – это настроить подачу масла. Регулировка подачи масла на цепь выполняется следующим образом:

1. Найдите винт регулировки в нижней части бензопилы рядом со звездочкой;
2. Для увеличения подачи масла винт потребуется повернуть в сторону «+»;

Преимущества и недостатки STIL МS 180

На основе приведенных выше характеристик бензопилы бренда Штиль модели МC 180 можно выделить ее достоинства и недостатки. Из преимуществ стоит выделить:

Хоть недостатков значительно меньше, но они, все-таки имеются. Очень простой воздушный фильтр, представляющий собой пластину из обычного фетра. Ее часто приходится заменять. Дорогостоящие оригинальные запасные части и расходники. Для крупного ремонта может потребоваться значительная денежная сумма. Но этот минус нивелируется тем, что бензопила Shtil редко выходит из строя.

Основные неисправности Штиль 180 МC. Их устранение

Поговорим лишь о наиболее часто встречающихся данного инструмента.• Заливает свечу. В данном случае, неполадки возникли, скорей всего, в топливной системе. О том, что масла в смеси с бензином содержится не в нужной пропорции, свидетельствует мокрая свеча. Осмотрев изолятор свечи, можно также узнать качество смеси. О ее переобогащении либо обеднении, то есть о неправильном соотношении бензина и масла указывает, соответственно, копоть или чисто белый цвет. Для устранения этой неисправности необходимо снять с бензобака крышку, а затем провести регулировку подачи горючего. Факт нормального содержания масла в смеси с бензином, подтверждает появление на изоляторе налета коричневого цвета.• Цепь не смазывается. А это вызвано перебоями в работе системы смазки. Для проверки подачи в смазочное устройство масла, нужно: • демонтировать шину и запустить пилу; • повысить обороты; • проследить за точкой завершения масляной магистрали. В случае, когда масло продолжает течь, это означает, что для корректной смазки его объема просто не хватает. При отсутствии подачи необходимо, прежде всего, прочистить фильтр. Если эта процедура не поможет, бензопиле потребуется дальнейшая диагностика с последующим ремонтом.• Пила Штиль не запускается. Причина может крыться в поломке узла зажигания и запуска двигателя. В случае отсутствия отклонений величины зазора между такими компонентами конструкции, как маховик и модуль, нужно тоже проверить зазор, но уже свечи. При поступлении бензина в камеру сгорания и, если неисправности системы зажигания не будут выявлены, тогда вышел из строя карбюратор. Бывает, что пила запускается, но холостые обороты не поддерживаются. В таком случае нужно проверить: • работоспособности свечи, а также карбюратора: • качество бензина для бензопилы Штиль модели МS 180.
