Устройство и принцип работы стартера бензопилы

Что такое стартер на бензопиле

Бензопилы если чем и отличаются друг от друга, то только техническими параметрами. В остальном они имеют схожую конструкцию, и особенно одинаково на всех инструментах устроены стартеры. Эти детали также имеют простую конструкцию, поэтому их ремонт не представляет больших трудностей, и реализовать его сможет любой пильщик. Даже если никогда не приходилось сталкиваться с пусковым механизмом, то возникшая необходимость его ремонта не составит труда в изучении его принципа функционирования.

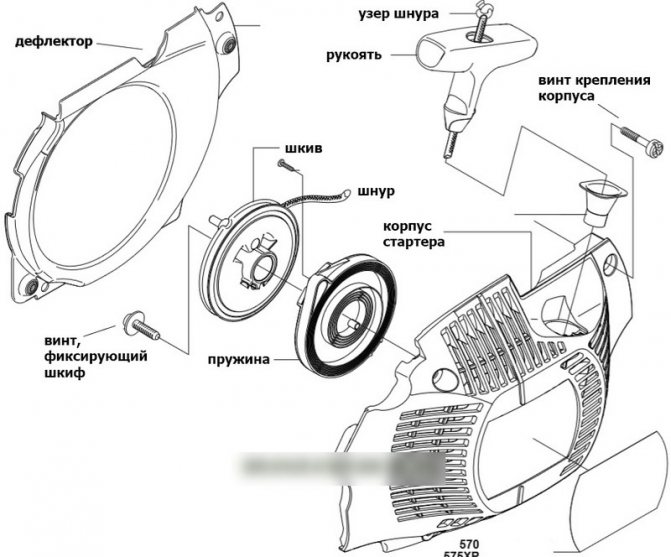

Стартер на бензопиле состоит из ряда следующих основных частей:

1. Барабан или катушка. Основа механизма, на который наматывается шнур. Барабан соединяется с коленчатым валом двигателя бензопилы.
2. Шнур или трос. Он предназначен для того, чтобы приводить в движение барабан, и тем самым запускать двигатель.
3. Ручка на конце шнура. Она выполняет сразу несколько функций. Первая — удобство выполнения манипуляций по запуску мотора путем дергания тросика. Вторая — случит в качестве ограничителя, не позволяя концу каната полностью намотаться на барабан.
4. Каркас, который оснащен пружиной, способствующей возврату барабана в исходное положение. Именно благодаря этим элементам, трос возвращается сразу же обратно после каждой попытки запуска ДВС.

Как происходит пуск мотора бензопилы, знает каждый владелец этого инструмента. Однако, как же этот процесс реализуется внутри пускового механизма, известно далеко не всем. Знать этот принцип особенно актуально для тех, кто задумал выполнить ремонт стартера.

Когда пильщик дергает за ручку, пытаясь завести мотор, внутри механизма происходят следующие действия:

• барабан входит в зацепление с маховиком (последний соединен с коленчатым валом двигателя). На барабане имеются зубья (зацепы), а на маховике собачки, которые соединяясь друг с другом, обеспечивают движение коленвала при дергании ручки стартера;
• когда трос высовывается из механизма на всю длину, происходит его возврат обратно. Он наматывается на барабан за счет возвратной пружины;
• когда мотор запускается, подвижные шлицы (они же собачки) на маховике разъединяются с выступами в барабане.

Запуск мотора бензопилы происходит в среднем после 3-5 дерганий тросика (на практике намного больше). Начальные несколько раз нужно манипуляцию проделать, не включая зажигания, чтобы закачать в цилиндр достаточное количество ТВС, необходимого для успешного пуска. После этого включается зажигание, и уже ожидается запуск ДВС. По разным причинам мотор может завестись как с первого раза, так и с десятого. Однако если стартер неисправен, то произвести запуск бензопилы будет невозможно.

Стартера бывают разных вариантов исполнения. Ниже на видео можно посмотреть их разновидности для китайских бензопил.

Конструкция и работа отдельных агрегатов

Конструкция бензопилы устроена таким образом, что для её эксплуатации смешивается топливо с маслом. Затем этот раствор заливается в бензобак, откуда он доставляется в движок и воспламеняется при помощи искры. Далее мотор и цепной тракт функционируют независимо, и чтобы привести в движение режущую сторону, следует нажать на кнопку дроссели.

Схема бензопилы Урал

Перед каждым процессом важно осматривать доступные элементы конструкции бензопилы на исправность: цепь должна быть хорошо натянута, подвижные механизмы смазаны, воздушный фильтр был в надлежащем состоянии. По окончанию разрезки рекомендуется очистить инструмент от грязи и стружки.

Система зажигания

Устройство современных бензиновых пил имеет бесконтактное электрическое средство пуска. Благодаря такой структуре потребителю больше не нужно мучиться с регулировкой зазора и очисткой контактов. Сюда входят следующие детали:

• маховик с магнитами;
• схема;
• свеча;
• провод для высокого напряжения;
• зажигание.

Повороты вала создают электрические сигналы, которые через схему поступают на свечу. В результате жидкость воспламеняется.

Карбюраторный узел

Задача этого приспособления – смешивание топливной смеси с кислородом. За подачу воздуха в карбюратор отвечает аэродинамическая труба с заслонкой. Также внутри агрегата есть поплавок, который регулирует положение створки. Когда включается двигатель бензопилы, открывается клапан, кислород попадает в диффузор, смешивается с горючим и двигается в полости цилиндров.

Рукояткой газа регулируется ширина открыт створки, что приводит к увеличенному притоку воздуха и повышению скорости движения поршня.

Механизм сцепления

В современные пилы установлено центробежное сцепление, которое срабатывает автоматически после нажатия на клавишу дроссели. За притягивание вала ответственны пружины, расслабляющиеся в соответствии с увеличением частоты вращений. Далее вращается барабан, и пильная цепочка начинает приходить в действие. С наружной стороны расположена стопорная лента, блокирующая случайную активацию пилы. За состоянием блокировки важно следить очень внимательно, ведь неправильное применение может привести как к поломке инструмента, так и к травме человека.

Топливное оборудование

Устройство скомплектовано из трёх составляющих:

• фильтр;
• карбюратор;
• насос.

Горючее из бака поступает по шлангу в узел смешивания топлива, минуя бензофильтр (он находится на конце трубы, которая погружена в бензин). Чтобы облегчить процедуру старта топливная система каждой бензопилы оснащена ручной помпой. Им доставляется бензин прямо в карбюратор, что поможет произвести старт гораздо быстрее.

Топливный бак бензопилы

Более дорогостоящие разновидности пил обладают механическим насосом, действующим вместе с прокручиванием стартера. Для возврата излишков прикреплена трубка, направленная обратно в бак.

Чистка от газов

Для поступления качественной смеси в бензомоторную часть необходимо удалять лишние испарения. За эту функцию отвечают фильтрующие части предварительной и тонкой очистки. Также в холодную пору устанавливается дополнительный элемент, блокирующий попадание снега. Однако эта структура состоит из плотного материала, что негативно сказывается на мощности. В остальное время устанавливаются стандартные фильтры из капрона, поролона и аналогичных материалов. Удаление выхлопов происходит при обороте маховика, который выбрасывает испарения через специальный патрубок. Регулярная проверка данной структуры – обязательное условие. В противном случае это станет причиной снижения производительности.

Устройство стартера

Он сделан из барабана с тросиком, возвратной пружины и корпуса. Подобный комплект прикреплён к коленчатому валу так, что при резком вытягивании ручки происходит прокручивание. Затем пружина возвращает всё в исходное положение. Запустить мотор с первого раза вряд ли получиться, и для этого следует приложить определённое физическое усилие.

Однако имеется возможность ускорить эту процедуру, если обогатить систему смесью из бензобака. Также данное раскручивание позволяет получить искру, благодаря которой возникает воспламенение. Чтобы остановить работу достаточно нажать на кнопку выключения.

Остановка режущей цепочки

Мотопила относится к приборам повышенной опасности. Поэтому здесь необходим тормоз режущей цепи бензопилы. Он нужен для остановки в случае сильного удара, который с долей вероятности отбросит устройство в человека. Также вращение прекращается если цепочка разорвётся в процессе удара. Все это называется инертным типом тормозов. Но есть и другая (ручная) разновидность тормоза. Она помогает остановить раскрутку воздействием на соответствующую рукоятку. Нужно отметить, что перед распилкой важно убедиться в качестве срабатывания тормозной ленты. Использовать пилу с неисправным стопором опасно для здоровья.

Все виды поломок стартера бензопилы и техника правильного устранения дефектов

Стартер, как и любые другие детали инструмента, подвержен износу. Рано или поздно он придет в негодность, и понадобится его либо заменить, либо же ремонтировать. Конечно же ремонт является более рациональным способом решения проблемы, однако возможность его реализации зависит от причины и вида неисправности.

Ресурс стартера зависит от разных факторов:

• качество составных деталей механизма;
• частота запуска мотора инструмента;
• правильность реализации процесса (нельзя резко дергать ручку механизма, и также категорически запрещено удерживать ее в вытянутом состоянии при запущенном моторе).

Определить, что стартер бензопил неисправен, можно по характерным признакам. При дергании за ручку, ощущается легкость процесса. Что говорит о том, что барабан не входит в зацепление с маховиком. Однако признаки зависят от вида неисправностей, поэтому детально проанализируем их.

Что нужно знать, чтобы осуществить ремонт бензопилы своими руками, и какие требуются инструменты?

В первую очередь, надо понимать кинематику работы устройства. Поверхностных знаний типа: «бензобак, мотор, шнур запуска, вал, цепь» – недостаточно. Изучите техническое описание вашего инструмента, почитайте профильную литературу.

При проведении гарантийного обслуживания (в этот период ремонт лучше доверить сервису) не стесняйтесь задавать вопросы мастерам, постарайтесь вникнуть в устройство бензопилы. Причем, лучше сделать это превентивно, не дожидаясь первой поломки.

Важно! Если вы знаете принцип работы бензопилы – вероятность поломки приближается к нулю. Владелец, который «видит» инструмент насквозь не допустит нештатной ситуации, приводящей к отказу механизмов.. Инструмент для работы стандартный:

Инструмент для работы стандартный:

1. Набор торцевых и рожковых ключей;
2. Свечной накидной ключ;
3. Качественные отвертки;
4. Пассатижи, пинцет, бокорезы;
5. Съемники стопорных колец;
6. Паяльник, тестер.

Сварочный аппарат не потребуется, поскольку поломки корпуса влекут за собой замену элементов. Даже ремонт шины бензопилы с механическими повреждениями нежелателен.

Важно! Поскольку бензопила является инструментом с повышенной опасностью, компоненты с трещинами, сколами, нарушениями геометрии, могут привести к травмам.

Ремонт шнура стартера при его обрыве: инструкция по замене

На бензопилах не используются металлические тросы, которые бы служили дольше, чем текстильные, однако их использование усложняло бы непосредственный процесс запуска мотора. Текстильный канат хотя и отличается высокой прочностью, но с течением времени его структура нарушается (особенно при воздействии негативных факторов, как например, масло). В ходе эксплуатации происходит его трение, и в один момент он может попросту оторваться. Если это произошло, то сделать узел в месте разрыва не удастся. В таком случае понадобится заменить веревку.

Ее можно приобрести в специализированных магазинах или же подобрать аналогичного диаметра. Процесс замены не сложный, но он предусматривает демонтаж стартера. После этого нужно снять барабан, и срезать с него остаток порвавшегося шнура. Далее замеряется необходимая длина шнура (обычно не более 1 метра), и один край его необходимо завязать в узел. Продеть свободный конец в отверстие барабана, затем в отверстие в корпусе стартера, и только после этого соединить с ручкой.

Как пользоваться бензопилой

Правильно пользоваться бензопилой важно, чтобы избежать травмоопасных случаев. Лучше всего о правилах работы бензопилы сказано в инструкции к ней. Главное — крепко держать инструмент двумя руками и всеми пальцами.

Как правильно заводить бензопилу

Прежде чем завести мотопилу, нужно включить тормоз цепи и снять защиту шины.

После этого сделать следующее:

• нажать кнопку управления декомпрессионным клапаном, если она есть;
• активировать рычаг переключения режима
• положить пилу на землю, придавив заднюю ручку правой ногой и левой рукой обхватив переднюю ручку;
• тянуть за рукоятку стартера до запуска двигателя;
• нажать на рычаг переключения режима и давить на него до начала работы пилы;
• увеличить частоту вращения холостого хода и отключить тормоз цепи.

Ремонт стартера при повреждении возвратной пружины

Эта деталь нужна для того, чтобы возвращать барабан в исходное положение. И хотя деталь имеет большой ресурс, однако не исключается ее выход из строя. Важно отметить, что пружина в конструкции стартера может быть как одна (наиболее популярный вариант), так и две. Возможность проведения ремонта зависит от места, где произошел ее излом. Если она повредилась в месте присоединения к барабану, то не сложно будет сделать новую петлю, и продолжить эксплуатацию механизма. Для этого место будущего изгиба следует прогреть до высокой температуры (порядка 600 градусов – можно определить по цвету, когда она покраснеет), после чего при ее постепенном остывании нужно произвести изгиб. Сгибать нужно при помощи двух пассатижей.

Если же пружина лопнула в другом месте, тогда ее нужно заменить на аналогичную. Выбирать важно деталь для своей модели инструмента или же подбирать по размеру и количеству витков. Как происходит демонтаж стартера бензопилы и заменяется пружина, можно посмотреть на видео ниже.

Интересно! Если н пружине отсутствует смазка, то ее рекомендуется смазать. Если же на пружине имеются признаки коррозии, то ее сразу же лучше заменить.

Устройство бензопилы

Мотопила – мощный прибор для распила древесины, который приводится в действие при помощи двигателя внутреннего сгорания. Такая вещь незаменима как для строительства, так и для мелких работ на приусадебном участке. Её простое строение гарантирует долговечность, а с обслуживанием справиться любой человек.

Есть три разновидности этих предметов:

• бытовые – рассчитаны на небольшую нагрузку и короткий срок эксплуатации, но это компенсируется маленьким весом и удобством;
• полупрофессиональные – имеют повышенную мощность и могут использоваться на лесоповале. Такие модели наделены ограниченным временем распила (8-10 часов);
• профессиональные – этот класс используют в любых условиях, а механизмы сделаны из прочных составляющих.

Все модели работают по одинаковому принципу, и обладают схожими запчастями.

Как отремонтировать стартер при деформации шлицев на барабане и при повреждении собачек на маховике

Если очень резко дергать рукоятку, то пластиковые зубья на барабане могут выйти из строя (попросту отломиться). Естественно такая деталь не подлежит дальнейшей эксплуатации. Ее следует только заменить, с чем проблем ни у кого не возникает.

Иногда также происходит повреждение собачек на маховике. Их конструкция может быть разной. Они могут быть представлены как в виде металлических элементов, так и пластиковых. Пластиковые устройства могут повредиться, поэтому понадобится их заменить. Способ замены зависит от конструкции. Самый простой вариант — выкрутить собачку, и на ее место установить новую. Более сложные конструкции требуют необходимости демонтажа маховика.

Процесс снятия маховика достаточно трудоемкий, поэтому понадобится специальный инструмент, а также время и немного усилий. Как снять маховик бензопилы для замены собачек, показано на видео ниже.

Особенности проведения ремонта могут отличаться в зависимости от конструкции инструмента. Однако механизмы имеют идентичную конструкцию, поэтому восстановить их исправность сможет даже новичок без необходимости сдачи инструмента квалифицированным специалистам.

В завершении важно отметить, что стартер является не менее ответственной часть инструмента, чем другие детали. Ведь без него произвести запуск мотора попросту невозможно. Чтобы в самый ответственный момент агрегат не подвел, нужно при первых признаках износа изделия произвести его ревизию, и устранить неисправные детали или внести смазку для лучшего функционирования. Это продлит срок службы механизма, и не даст ему выйти из строя, когда пильщик будет работать в полевых условиях.

Устройство стартера, принцип работы

Почти все производители при сборке бензопил используют стартер стандартной конструкции, который работает по простому принципу.

1. В небольшом пазе корпуса инструмента есть ручка, где расположен специальный шнур.
2. Когда оператор поднимает ручку и шнур – это влияет на барабан (происходит зацепление), расположенный в храповой системе (простой механизм, который одинаковый почти во всех моделях бензопил).
3. После зацепления барабана, последний начинает взаимодействовать со шпицами, которые прикреплены к валу.
4. Одновременно происходит вращение коленчатого вала, которое вызывает сжатие масляно-топливного микса, проходящего в зазоре между поршневым механизмом и цилиндром (его головкой).

Когда оператор опускает ручку, шпицы и храповой механизм прекращают контактировать и вал останавливается.

Когда мощность топливной воспламеняемой смеси улучшается (используется премиальная или предварительно проводится настройка топливной системы), это положительно сказывается на мощности бензопилы. Тогда запустить инструмент можно несколькими рывками шнурка стартерного механизма. Чтобы добиться максимального барабанного ускорения (возвратный механизм) производители используют специализированную возвратную пружину, изготовленную из высококачественного металла, с хорошей упругостью.

Чтобы облегчить запуск агрегата, лидеры бытовой техники используют:

• отдельную заслонку, за счет которой топливная смесь обогащается;
• интеграция клапана декомпрессии (автоматическая система), обеспечивающего снижение показателя давления в цилиндре инструмента;
• монтаж праймера, который подкачивает топливо до запуска двигателя;
• предварительное обогащение топливной смеси при помощи отдельной заслонки.

Все данные технологии упрощают легкий запуск стартерной системы, а также продлевают эксплуатацию данной детали, даже если бензопила активно используется оператором при низких температурах.
