Ремонт стартера бензопилы своими руками: как поставить пружину, собрать, натянуть

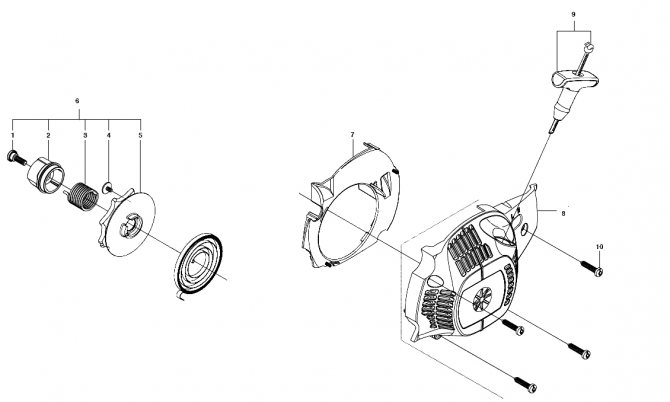

Устройство

Устройство стартера бензопилы включает в себя следующие элементы:

винт системы зажигания;
пружина возврата;
катушка системы запуска;
дефлектор;
крышка;
магнето;
барабан;
свеча зажигания;
электронный блок;
электропроводка;
кнопка питания;
ручка и тросик.

Основные параметры системы запуска бензопилы:

мощность — от 2000 до 2500 Вт;
максимальное количество оборотов в минуту — 3000;
масса — 0,5 кг.

После нажатия на кнопку питания маховик начинает вращаться вместе с магнитом, который находится на нем.

В системе появляется электродвижущая сила. Появившийся ток с помощью электронного блока преобразуется в электрические сигналы, которые передаются на движущие элементы. Образуется искра, которая провоцирует воспламенение топливно-воздушной смеси.

Что требуется для ремонта неполадок своими руками

Для успешной и длительной эксплуатации любой техники необходимо разбираться в устройстве основных узлов и механизмов. А также знать правила эксплуатации.
Начинать ремонт, не ознакомившись с технической стороной дела, не рекомендуется, так как это может только усугубить неполадки и привести, в дальнейшем, к ещё большим проблемам.

Если читатель знаком с устройством бензопилы, он может смело пропустить этот раздел и переходить сразу к следующему, в котором описаны основные виды поломок и способы их устранения.

Видео: разборка бензопилы Штиль 180

Для тех же, кто держит неработающую пилу в руках впервые — представляем краткое, конспективное изложение устройства бензопилы.

Силовым агрегатом, приводящим в движение режущую цепь, является одноцилиндровый двухтактный бензиновый двигатель внутреннего сгорания с воздушным охлаждением. Управление мотором производится при помощи регулировки количества подачи бензина в камеру сгорания, а также его качественного состава. Орган управления — дроссельная заслонка карбюратора, связанная с кнопкой на рукоятке.

Расположение органов управления бензопилой

Его работу обеспечивает система подачи топлива, состоящая из:

Бензобака, вместимость которого составляет 500 мл. (при мощности пилы в 2 кВт и средних нагрузках хватает на 30–35 мин. работы).
Бензонасоса.
Карбюратора, в котором образуется воздушно-капельная смесь с парами бензина и впрыскивается в камеру сгорания двигателя.

Система зажигания состоит из магнитов, встроенных в маховике двигателя, модуля зажигания с электронной схемой и свечи. Между электронным блоком, в котором индуцируются электрические импульсы, и свечой установлен провод высокого напряжения.

2-свечная клемма, 4-электронный блок, 5-маховик

Воздух поступает в карбюратор через воздушный фильтр.

Воздух очищается, проходя через плотную синтетическую ткань

Отработанные газы удаляются через глушитель.

Под глушитель устанавливается металлическая прокладка

Система смазки двигателя отсутствует. Чтобы стенки цилиндра, поршень и кривошипно-шатунный механизм не изнашивались в процессе эксплуатации, в бензин добавляется специальная синтетическая смазка (в соотношении 1/50).

Моторное масло для двухтактных двигателей

Быстровращающаяся цепь нуждается в смазке. Для этого предусмотрена система подачи масла в канал движения цепи. Насос, расположенный у основания ведущей звёздочки, нагнетает смазку из масляного бака. Бывает двух типов: поршневого или мембранного. Некоторые модели оснащены ручной регулировкой подачи масла.

Сцепление коленвала с приводом цепи автоматическое. Звёздочка начинает вращение при повышении количества оборотов двигателя. Благодаря этому, работа бензопилы стала значительно безопасней — при заклинивании цепи в древесине, сцепление тут же автоматически размыкается.

Видео: устройство бензопилы

Современные инструменты оснащены дополнительными системами, повышающими производительность и безопасность пользователя. К таким относятся:

Антивибрационная система. Понижает колебания, передающиеся от двигателя на корпус.
Система торможения цепи при обратном ударе. Повышенная защита от резких рывков корпуса.
Облегчённая система запуска и подачи топлива. Праймер, декомпрессионный клапан, пружинный стартер.
Механизм быстрого натяжения цепи без дополнительных инструментов.
Система дополнительной очистки воздуха при работе во время снегопада, условиях повышенной запылённости.

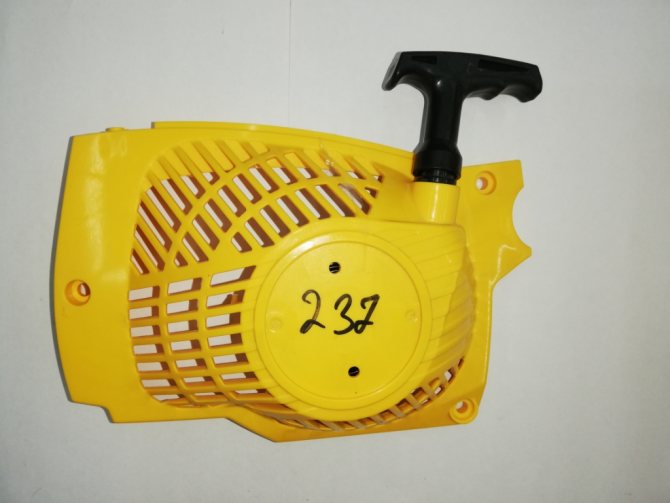

Замена стартера

Порядок действий при замене стартера бензопилы:

Снять узел с корпуса инструмента.
Открутить крепежные болты и демонтировать боковую крышку.
Открутить крепежный винт, с помощью которого прикреплен стартер.
Убрать зажим и пружинный механизм системы запуска.
Демонтировать шкив со шнуром.
Заменить все износившиеся и поврежденные элементы.
Выполнить обмотку шкива.
Установить новый стартер.
Установить на место шкив со шнуром, зажим и пружину.
Прикрутить боковую крышку и установить узел на корпус бензопилы.

Перед установкой нового стартера рекомендуется осмотреть его на наличие брака, проверить качество сборки и наличие направляющей втулки.

Конструкция бензопилы и общая классификация неисправностей

Правильно найти источник неисправности, а также выполнить правильный и добротный ремонт бензопил, для этого нужно иметь достоверное представление о ее технической специфике. Ремонт подобной техники не представляет особой сложности. Ее схематическое устройство достаточно простое. Для удобства узлы в ее составе можно разделить на три вида:

основным и очень важным элементом, без которого невозможна дальнейшая работа, является двигатель, двухтактный, работающий на бензине. Допустимые марки бензина указываются в самом паспорте устройства;
вторым не менее важным компонентом является ее рабочая часть, которые отвечает за распиловку самих материалов. Сюда можно отнести распиловочные механизмы;
третьим связующий узел включает в себя систему подачи и фильтрации топлива, масла, зажигание двигателя, отвод отработанных газов и т.д.

Неисправность двигателя бензопилы

Неполадки классифицируются по двум узлам:

Неисправность самого двигателя. Не может запуститься, безо всяких на то причин глохнет, чрезмерно греется, очень сильно дымит, нестабильно работает с минимальной и максимальной нагрузкой. Следовательно ремонт нужно проводить этих узлов.
Неполадки в периферии. Здесь можно выявить множество симптомов, по которым появляются сбои в ее работе. Например, в случае заглушения бензопилы во время работы или утрате мощности, то возможно есть засор бензино-подающей системе или фильтре. Если плохо пилит, то может просто затупилась цепь. Ремонт начинать следует с изучения вспомогательных компонентов, на которые потребуется потратить меньше всего времени и матсредств.

Для удобства, до того, как начинать ремонт, следует разделить бензопилу на сектора и искать неисправность непосредственно там, где предполагается наличие проблемы. В руководстве также дается краткое описание возможных поломок и способы их устранения.

Следует также иметь в виду, что источниками для одной и той же неисправности могут служить несколько факторов. Поэтому немаловажным является умение диагностировать причину поломки, чтобы в дальнейшем выполнить ремонт правильно и качественно. Перед тем как начать разборку и ремонт бензопилы, следует прикинуть возможные причины и стараться работать только с ними.

Как натянуть пружину

Ремонт пружины

Если материал пружины стартера оказался недоброкачественным, пружина лопается (обычно в месте своего присоединения к барабану, где она образует петлю). Заменять пружину в этом случае не стоит. Достаточно тщательно очисть её поверхность от грязи и следов смазки, аккуратно подшлифовать место разрушения, после чего отпустить пружину при 600…650°С (сталь пружины должна приобрести малиновый цвет). Охлаждать пружину необходимо медленно, а при 100…150ºС уже можно аккуратно завернуть её конец по форме ограничительного выступа на внутренней поверхности барабана (сталь приобретёт необходимую пластичность) и вставить на место. Простой ремонт стартера бензопилы repair starter chainsaw как правильно натянуть цеп на. Упругие свойства пружины не изменятся.

Натягивание пружины ПИМ

Пружина натягивается при надетом на барабан полотне. Натяжение и настройка ПИМ производятся по следующему алгоритму:

на полотно надеваются тяговые пружины (идут в комплекте);
пружинный механизм натягивается (количество оборотов зависит от диаметра вала и массогабаритных характеристик полотна – узнать примерное число оборотов можно из специальной таблицы);
пружина фиксируется специальными скобами-стопорами;
тяговые пружины заправляются в вал в специальные прорези, расположенные на его концах;
стопор пружины снимается;
проверяется плавность и скорость хода полотна (обязательно нужно придерживать его рукой, чтобы исключить резкие удары стопоров на нижнем ламеле о край короба и, если стопоры ещё не установлены, избежать полного наматывания полотна на вал).

Практические рекомендации

Для того чтобы сопоставить отверстия для фиксации шнура в шкиве и корпусе, возможно, придется сделать еще несколько поворотов. Новый канат продевают в технологическое отверстие и делают петлю или узел: это позволит ей выскользнуть из шкива. Веревку отводят в сторону, чтобы она не мешала дальнейшим работам. Далее необходимо зафиксировать шкив.

Сначала требуется установить на место пружину плавного запуска. Она может быть использована прежняя, если в ней не обнаружены повреждения. или новая при необходимости замены. Поверх пружины устанавливают зажим стартера, который закрепляется специальным винтом. В статье расскажем как отрегулировать как отрегулировать карбюратор на бензопиле видео. Он надежно фиксирует зажим на длительное время, не допуская его перекоса и раскачивания. У меня болтаются шпильки крепления карбюратора на бензопиле полотне как ее поменять? После этого надо сделать несколько витков веревки и запустить ее вовнутрь. Крышку с собранным стартером устанавливают на место. При помощи винтов производят ее закрепление.

После окончания ремонта и сборки можно приступать к работе. Самостоятельный ремонт стартера не занимает много времени и не требует сложных навыков, однако экономит время и средства, если выполнять такие работы в сервисном центре.

К ремонту бензопилы необходимо подходить ответственно и своевременно производить профилактические осмотры, следить за качеством используемого топлива и масла. Эти несложные манипуляции позволят увеличить длительность действия инструмента в рабочем состоянии.

Ремонт пружины

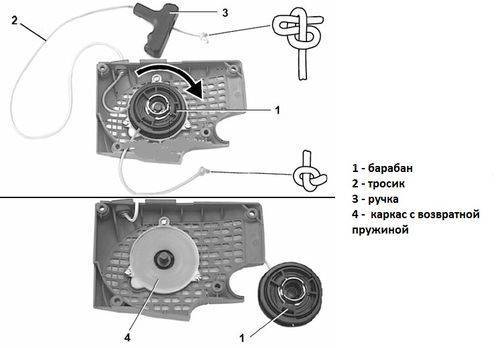

Порядок действий при ремонте пружины системы запуска:

Демонтировать стартер с корпуса инструмента.
Снять защитную крышку.
Намотать шнур с конца шкива, чтобы избежать прокручивания механизма.
Второй конец шнура продеть в отверстие защитной крышки.
Вытянуть шнур на 17-20 см, чтобы проверить проворачивание шкива пружинного механизма.
Проверить работу пружины после вытягивания и отпускания механизма.
Открутить с боковой части генератора круг шкива, убрав 3 крепежных болта.

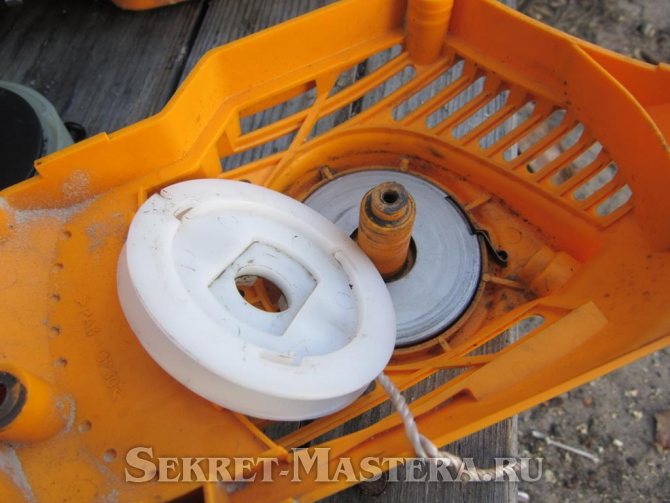

Демонтировать шкив и шнур.
Проверить состояние деталей на износ и наличие повреждений и обрывов. Если обрыв пружины небольшой, то можно устранить дефект при помощи сварки.

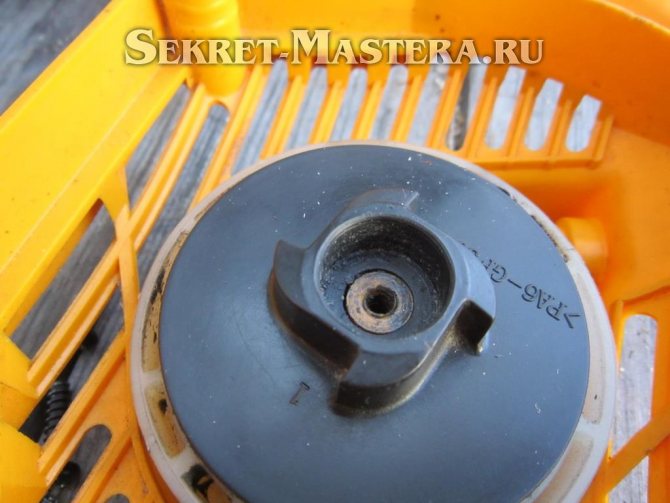

Ремонт механизма запуска

При осмотре разобранного стартера необходимо осмотреть следующие детали (узлы) на предмет их повреждений:

Замены шнура запуска бензопилы

Приводной шкив. Подвергающийся высоким осевым и радиальным нагрузкам шкив не должен иметь трещин и повреждений на тыльной стороне. При наличии таковых требуется произвести его замену на новую деталь.
Пружина стартера. Основные нагрузки при запуске бензопилы испытывает именно пружина. Изготовленная из качественной углеродистой стали и прошедшая специальную термическую обработку, она с течением времени теряет свои свойства. При обнаружении трещин или порывов потребуется установка новой пружины.
Веревка запуска. Изготовленный из синтетических износоустойчивых материалов, шнур стартера со временем изнашивается. При его порывах необходимо установить новую веревку на шкив.

Приобретаемые запасные части должны соответствовать регламенту конкретной модели бензопилы.

После произведенный ремонтных работ необходимо в обратном порядке собрать механизм запуска. Шкив с храповиком устанавливается поверх пружины. До окончательной фиксации крышки стартера бензопилы необходимо обмотать веревку и сделать несколько пробных рывков.

Необходимо помнить, что шнур запуска предварительно продевается через отверстие в крышке.

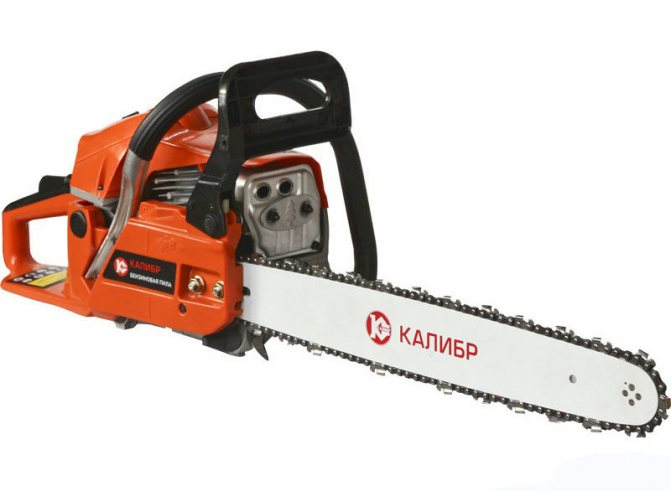

Обзор модельного ряда бензиновых цепных пил Калибр

Бензопила Калибр БП-1500/16У

Эта модель идеальна для выполнения мелких работ. Она очень удобна в плане эксплуатации, поскольку имеет минимальный уровень вибрации и расхода топлива.

Бензопила Калибр БП-1800/16У

Эта модель отлично подойдет для тех, кто планирует часто проводить работы по распилке дров и заготовке их на зимний период. Ее двигатель с мощностью в 2,45 л.с. и шиной в 16 дюймов смогут обеспечить длительную непрерывную работу.

Бензопила Калибр БП-2200/18у

Эта модель идеальна для регулярного проведения работ в частном порядке. Она может без проблем справиться с распиливанием бревен, заготовкой дров и выполнением мелких строительных работ.

Бензопила Калибр БП-2300/18

Это модель появилась относительно недавно. Она имеет увеличенный моторесурс работы, улучшенную систему охлаждения двигателя, рычаг тормоза с двух сторон (слева и справа), праймер для подкачки топлива, удобную прорезиненная рукоять.

Бензопила Калибр Профи БП-2600/18у

На ней установлен двигатель с мощностью в 3,5 л.с. Калибр БП-2600/18у является полупрофессиональной моделью и может с успехом применяться в малых лесозаготовительных компаниях.

Бензопила Калибр Профи БП-2800/18у

Это самая мощная модель бензопилы Калибр. Ее мотор имеет мощность в 2800 Вт. При этом установленный праймер позволяет значительно облегчить процесс пуска при любых погодных условиях. Тщательно сбалансированный корпус и система гашения вибрация делают процесс эксплуатации бензопилы Калибр БП-2800/18у максимально простым и комфортным даже при высоких нагрузках.

Выбор производителя

Несомненно, европейские компании по производству бензопил являются лидерами на рынках в любой стране. Продукция отличается качеством, надежностью и долгими сроками службы. Однако и стоимость у нее выше средней.

Поэтому стоит обратить внимание на компании, выпускающие бюджетные варианты. Устройство бензопилы китайской сборки может быть ненамного хуже, а стоить дешевле

Если инструмент необходим для небольших работ в саду или на дачном участке, то не стоит приобретать дорогую и тяжелую профессиональную модель. Китайский вариант превосходно подойдет для домашних условий. Он намного легче в эксплуатации, не такой тяжелый, и стоимость гораздо дешевле, чем у европейских фирм.

Повреждения, возникающие чаще всего

Чаще всего можно встретить такие неисправности:

Выход из строя системы зажигания;
Внезапная остановка работы пилы;
Снижение мощности;
Износ систем и механизмов бензопилы;
Неполадки системы подачи топлива;
Неисправный стартер.

Чтобы избежать неисправностей, необходимо каждый раз перед началом работ проверять состояние пилы. Следует контролировать уровень топлива, наличие масла, смазку цепи. Легче предупредить неполадки благодаря своевременному проведению профилактического осмотра, чем потом устранять их.

Неисправность каждой системы устраняется разными методами. Некоторые поломки можно исправить своими руками. К примеру, при неполадках системы подачи топлива нужно в первую очередь проверить фильтр. Затем нужно посмотреть, правильно ли отрегулирован карбюратор. Все зазоры должны быть отрегулированы в полном соответствии с указаниями инструкции, которая идет в комплекте с пилой. Также следует проверить состояние свечей. При наличии видимых повреждений, большого слоя нагара, смещения и других изменений необходимо заменить поврежденные и неисправные элементы.

Ремонт

При наличии неполадок в стартере, бензопила не сможет начать работу после натяжения шнура. Инструмент не запустится. Основными причинами отказа пилы могут быть:

Трещины или поломка шкива;
Повреждение пружины;
Разрыв запускающего троса.

Чтобы провести проверку и ремонт, требуются такие инструменты и детали:

Необходимые отвертки, или рукоятка со сменными насадками, которые подходят для данных работ;
Сменные элементы, чтобы заменить неисправные при необходимости (например — сменный шнур).

Чтобы осмотреть и отремонтировать стартер, нужно для начала снять его с корпуса. Сделать это можно открутив отверткой или другим специальным инструментом винты, которые держат боковую крышку со стартером. Далее нужно снять крышку и осмотреть механизм. Винт, который прикрепляет механизм к крышке бензопилы следует выкрутить, и после этого снять зажим и пружину запуска. Это откроет доступ к шкиву с намотанным шнуром. В случае повреждения шнура его необходимо заменить на новый. Если поломка заключалась в разрыве шнура, эти действия приведут пилу в работоспособное состояние. Все остальные элементы механизма следует внимательно осмотреть на наличие повреждений.

Иногда при осмотре можно заметить другие повреждения, а именно:

Повреждения шкива. Сюда относятся расколы, разрывы и другие поломки, не позволяющие инструменту работать как следует;
Неисправность пружины запуска бензопилы. Сюда относятся неполадки в работе пружины, дефекты места крепления. Место вставки пружины в крепеж считается самой проблемной частью крепления.

Завершив ремонт и замену деталей своими руками, нужно собрать механизм правильно, в обратном порядке. Шкив должен быть установлен поверх пружины запуска и быть прочно сцепленным с ней. Шкив обматывается шнуром, продетым сквозь отверстие в крышке так, чтобы при старте и вращении он затягивал шнур в механизм. Чтобы получить нужное напряжение шнура, следует сделать 4 оборота – этого достаточно. Ознакомиться с технологией ремонта стартера можно посмотрев видео.

Чтобы исправить неполадки своими руками могут понадобиться дополнительные действия. Например, если сопоставить проемы для шнура в шкиве и крышке корпуса не получается с первого раза, следует совершить несколько дополнительных поворотов.

После того, как механизм отремонтирован и установлен на место, можно начинать запуск. Все ремонтные работы не обязательно проводить в домашних условиях. Если не хватает опыта и свободного времени, можно обратиться в сервис-центр.

Своевременные профилактические работы позволят избежать внезапной поломки. Если подходить к работе с бензопилой ответственно, следить за ее техническим состоянием, следить за качеством топлива можно продлить срок эксплуатации инструмента.

Типичные неисправности

К наиболее распространенным поломкам инструмента можно отнести следующие:

проблемы в системе зажигания;
остановка работы бензопилы в процессе выполнения распила;
потеря мощности при работе;
изнашивание некоторых конструктивных элементов бензопилы (тормозной ленты, ведущие звездочки, антивибрационные части);
проблемы в системе подачи топлива;
неисправности, связанные со стартером.

Кроме того, необходимо производить визуальный осмотр бензопилы перед началом выполнения работ и предупредительные мероприятия. К ним относят смазку цепи, контроль количества топливной смеси, а также наличие требуемого количества масла.

Свечу зажигания выкручивают для проверки ее состояния.

Каждая из неисправностей устраняется по своей технологии. Так, например, ремонт топливной системы бензопилы следует начинать с осмотра соответствующего фильтра. После этого проверяют правильность регулирования карбюратора, которое осуществляется при помощи винтов. Зазоры должны быть выставлены в строгом соответствии с инструкцией производителя, которая должна прилагаться в комплекте с бензопилой. К ремонту системы зажигания относят осмотры свечей. При обнаружении сильного нагара, изменении зазора или других видимых повреждений данный элемент должен быть заменен.

Диагностика

Диагностика системы запуска инструмента проводится следующим образом:

Откручивают крепежные винты и снимают крышку.
Отворачивают винт, который прикрепляет механизм к защитной крышке.
Плавно запускают стартер, сняв с него пружину и зажимы.
Для осмотра на износ и наличие дефектов демонтируют катушку с тросом.
Проверяют топливную систему на наличие в ней воды. Если внутри системы есть вода, то топливную жидкость необходимо заменить.
Проводят осмотр силового агрегата на переполнение топливной жидкостью. В этом случае нужно выкрутить и высушить свечу зажигания, дернуть стартер, демонтировав воздушную заслонку.
Проверяют свечу зажигания на наличие искры.

Проверка свечей зажигания

Первым делом необходимо проверить свечи зажигания. Нужно отсоединить провод, подходящий к последней и выкрутить её специальным ключом. По состоянию свечи можно определить возможные неполадки:

сухая свеча говорит об отсутствии доступа зажигательной смеси в цилиндр, система зажигания ни при чём. Причиной поломки может быть засор проводящей трубки или неполадки с карбюратором. Надо прочистить топливопровод, и проверить работоспособность топливного насоса и карбюратора. Если один из механизмов не работает, необходимо заменить его новым, так как ремонт последних при отсутствии профессиональных навыков невозможен;
влажная свеча говорит об излишке топливной смеси в цилиндре или попадании в него воды. Необходимо просушить свечу, удалить остатки жидкости и продуть камеру цилиндра — при выключенной подаче топлива запустить стартер. Потом следует поставить свечу и повторно провести запуск. При проверке нужно замерить зазор между электродами, приемлемым считается показатель от 0,5 до 0,65 мм. В случае порчи или следов стирания прокладку нужно заменить. Если после проделанных операций искра хорошая — возможна проблема в качестве бензина. Отсутствие или неравномерность — проблема в зажигании. Есть вероятность повреждения подводящего провода или свечи. Если новая свеча не отзывается, необходимо детальнее осмотреть систему пуска;
свеча с чёрным налётом сажи — свидетельство возможного использования некачественной смазки, нарушения баланса «бензин-масло» в пользу последнего, засорённости одного из фильтров. Засорённость приводит к потере мощности бензопилы и последующей её остановки. Пыль не полностью сгорает и оседает на стенках цилиндра слоем чёрного нагара. Нужно сменить топливо, прочистить топливный фильтр, промыть и высушить воздушный фильтр. Со свечи удаляют сажу с помощью шила или иглы, зачищают контакты некрупной наждачной бумагой.
