Как правильно отрегулировать и настроить плуг на мотоблоке: советы и рекомендации

Настройка плуга — это настоящее искусство. Уже больше тысячи лет аграрии начинают пахоту с регулировки этого агрегата. Задача плуга — перевернуть верхний слой земли, перемешать его и создать благоприятные условия для роста растений. Это основная сельскохозяйственная задача, которая подготавливает почву к посеву, делая ее плодородной. Вспашка производится один раз в год, а последующая обработка земли называется боронованием.

Для вспашки используют сельскохозяйственную технику: культиваторы, мотоблоки и тракторы. К технике подключается плуг, который и производит пахоту. Для работы на дачах и приусадебных участках чаще используют мотоблок.

Самое важное при пахоте — это правильно настроить плуг. Если регулировка будет некорректной, то техника начнет буксовать, заглубляться в землю, а в самой почве нарушатся биохимические процессы, которые необходимы для роста растений.

Устройство плуга

В зависимости от модели устройства, его конструкция различается. Основные конструкционные элементы агрегата:

• Рама. На ней крепится корпус и регулировочное колесо. На раме установлены два талрепа, которые изменяют положения корпуса по горизонтальному и вертикальному положению.
• Корпус. Это основной рабочий элемент плуга. На нем закреплены: лемех (нож), отвал и полевая доска. Корпус регулируется по высоте при помощи передвижения стойки. Лемех отвечает за подрезание пласта земли, а отвал за переворачивание почвы. Полевая доска — это служебный элемент, по которому проводят настройку.
• Опорное колесо. В зависимости от выставленной высоты опорного колеса зависит и глубина пахоты.

Кроме основных рабочих и служебных органов, плуги оснащаются другими деталями. Это зависит от вида устройства и его предназначения.

Плуг к мотоблоку своими руками из конного почвообработщика

В этом заключается большой плюс, поскольку лемех конского плуга не претерпит никаких изменений.

Чтобы из конского сделать плуг на мотоблок понадобится:

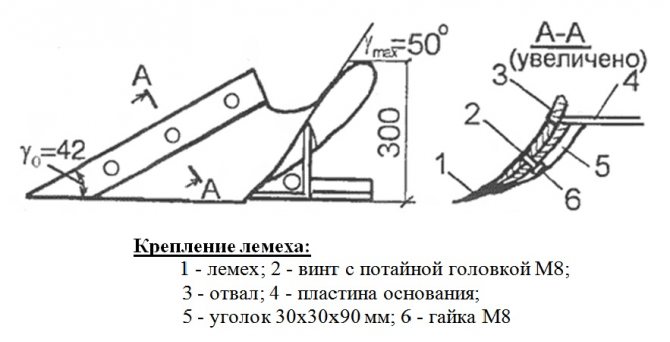

1. самостоятельно изготовить отвал, который вырезается по заранее составленному чертежу из стальной заготовки (3 см толщина). Для точности желательно сделать картонный шаблон;
2. после вырезания нержавеющему отвалу предается специальная форма;
3. снять конский отвал и установить вместо него самодельный;
4. снять ручки, которые были на вертикальной оси;
5. вместо них приварить металлические крепления, через которые плуг будет навешиваться к мотоблоку.
6. если в ходе полевых испытаний окажется, что переделанный конский плуг плохо отбрасывает, следует слегка загнуть лемех, чтобы мог сильнее врезаться в почву.

Виды плугов

За тысячелетнюю историю применения плуга, он часто модифицировался. Современные агрегаты принято разделять по рабочим органам, их количеству и назначению.

• По рабочим элементам плуги делятся на лемешные и дисковые.
• По количеству рабочих органов на одно-, двух-, трехкорпусные и т.д.
• По назначению на специальные и общие.

Лемешный плуг — это агрегат, корпус которого оборудован лемехом (ножом). Лемех разрезает почву, поднимает ее, а отвал переворачивает. Лемешный агрегат используют для пахоты земли под посев зерновых культур. Максимальная глубина вспашки — 30 см.

Дисковый плуг — вместо лемеха, на устройстве установлены диски, которые пашут землю. Этот агрегат используют на тяжелых каменистых почвах и полях, которые располагаются на месте выкорчеванных лесов. Преимущество диска в том, что если лемех найдет на камень, то он сломается, а диск перекатится через препятствие. Дисковые устройства используются только мощными тракторами на крупных полях.

Многокорпусный плуг — это агрегат, на котором установлены несколько корпусов с лемехами. Чем мощнее трактор, тем больше корпусов на одной раме он может тянуть. Многокорпусные устройства ускоряют обработку поля и повышают производительность. На тяжелый дизельный мотоблок устанавливаются двухкорпусные устройства.

Плуги специального и общего назначения. Агрегат общего назначения — это лемешное устройство, которое предназначено для вспашки поля. Агрегаты специального назначения — это устройства для сложных типов почв, например болотистой, каменистой и т.д.

Подготовка мотоблока к вспашке

Обработка земли — это технологический процесс, который требует специальной подготовки мототехники и плуга. Сначала нужно перевезти машину на поле, которое нужно обработать. Если вы используете легкий мотоблок, то его можно перевезти в кузове автомобиля. До начала вспашки нужно произвести ежедневное техническое обслуживание машины и проверить её работоспособность.

На время пахоты на мотоблоки легкого и среднего класса вместо колес устанавливают грунтозацепы. Они улучшают сцепление с почвой и увеличивают общую массу техники. До начала установки грунтозацепов нужно перевезти машину на ровную площадку, подставить под заднюю сцепку упор и снять колеса. Если на мотоблоке можно заменить ступицы на более длинные, чтобы увеличить колею, то замените их. После этого устанавливаются грунтозацепы. Обратите внимание, чтобы рисунок протектора на грунтозацепах был направлен в одну сторону. Суживание рисунка указывает на направление движения.

После проведения ТО и замены колес на грунтозацепы можно начать подключение и регулировку плуга.

Настройка оборудования

Довольно часто у владельцев мотоблоков возникает вопрос о том, как проводить регулировку навесного оборудования на моделях «Нева» или «Фермер». Настройка плуга необходима для того, чтобы обработка участка была максимально качественной. Если придерживаться простых рекомендаций, то эта процедура довольно простая. К тому же, есть большое количество видеороликов показывающих процедуру настройки.

После того как мотоблок доставлен к месту работы, необходимо колеса на нем заменить на грунтозацепы. Чтобы смена прошла легко и быстро, под сцепку устанавливается подставка. Далее осуществляется непосредственное крепление грунтозацепов, при этом необходимо, чтобы суженная часть протектора «смотрела» в сторону движения. После установки грунтозацепов необходимо переходить к подготовке оборудования к работе.

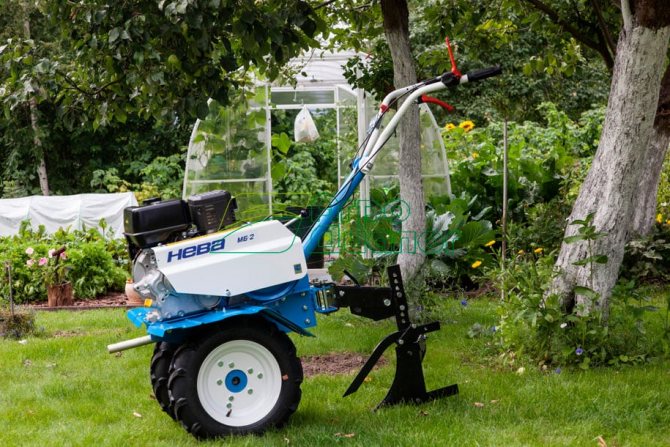

Для качественной вспашки плуг должен быть хорошо закреплен на мотоблоке «Нева МБ-2». Для этого необходимо снять со сцепки регулирующий винт и установить навесное оборудование. На стойке предусмотрены отверстия, посредством которых выполняется регулировка глубины борозды.

После установки оборудования нужно его отрегулировать. Для чего следует плужную пятку расположить параллельно земле и зафиксировать ее болтом регулировки. Руль мотоблока должен быть расположен по центру винта регулировки.

Вспашка участка

После того как сделана первая полоса необходимо развернуть мотоблок и установить правый грунтозацеп напротив пробной борозды. Необходимо выполнять вспашку по правому краю борозды, тогда почва будет укладываться ровными гребнями. При работе нет необходимости прикладывать дополнительные усилия и толкать агрегат, а следует держать мотоблок по отношению к плугу под углом в 10˚.

После того как получена ровная борозда и вы освоились с управлением мотоблока можно увеличить скорость. В этом случае отвал почвы получается сильнее и, следовательно, получатся более ровные и качественные борозды.

Установка плуга на мотоблок через сцепку

Перед установкой агрегата устанавливаем брус под левое колесо мотоблока, чтобы воссоздать процесс вспашки. Конструкционно плуги отличаются друг от друга, поэтому нужно заранее узнать глубину пахоты. Обычно рекомендуемая глубина указывается в инструкции к устройству. На дачных и приусадебных участках глубина вспашки устанавливается от 10 до 20 см.

Агрегат навешивается на одноточечное крепление и фиксируется двумя болтами. Если мотоблок не оснащен одноточечной системой, то к нему присоединяется сцепка, на которую навешивается плуг. При установке устройства через сцепку главное, чтобы был небольшой люфт в горизонтальной плоскости, не более 5 градусов, потому что если максимально затянуть болты, то придётся прилагать усилия для обработки почвы.

После подготовки машины к пахоте и присоединения плуга можно начать настройку устройства.

Регулировка плуга на мотоблоке

Для работы на разных видах почвы, агрегат нужно настраивать иначе. Но основная регулировка происходит по нескольким критериям:

• настройка глубины вспашки;
• регулировка угла атаки;
• нарезка первой борозды.

Глубина вспашки. От настройки глубины пахоты зависит дальнейший процесс выращивания сельскохозяйственных культур. Если настроить недостаточную глубину, то корни вредоносных растений останутся под грунтом, а если глубина будет слишком большая, то плодородный грунт перемешается, и растения не получат нужных питательных элементов.

Угол атаки. Регулировка происходит при помощи полевой доски. От угла атаки зависит производительность работы агрегата: если угол атаки больше, чем нужно, то устройство застрянет в земле, а мотоблок забуксует; а если угол атаки будет недостаточным, то плуг не будет снимать нужный слой почвы.

Первая борозда. После проведения всех настроек нужно произвести пахоту первой борозды. На этом этапе становится понятно правильно ли настроен плуг. При следующей пахоте машина опускается одним колесом в колею, а дальнейшая настройка происходит в борозде.

Регулировка глубины вспашки

Глубина вспашки задается по двум параметрам:

• тип обрабатываемой земли;
• конструкционные особенности.

Перед началом настройки нужно найти максимально ровную площадку. Если есть возможность произвести регулировку на асфальте, то переместите машину на него. Когда техника пашет почву, правым колесом она движется по колее, а левое колесо находится на необработанной земле. Чтобы воссоздать такое положение машины, нужно установить под левое колесо мотоблока подставки, высота которых должна составлять глубину вспашки.

Глубина вспашки настраивается при помощи регулировочного колеса. Чем глубже будет опущено опорное колесо, тем меньше будет глубина пахоты и наоборот. Высота опорного колеса должна быть равна высоте поднятой стороны.

Угол атаки

Угол атаки регулируется на раме устройства. Настройте горизонтальное положение рамы с помощью талрепа и опустите агрегат до касания лемеха земли. Потом нужно немного приподнять корпус, чтобы задняя часть лемеха была поднята над землей на несколько сантиметров.

Если угол атаки будет слишком большим, то мотоблок будет зарываться в землю. Если угол атаки будет маленьким, то агрегат не погрузится на нужную глубину, а распашет только верхний слой почвы.

Первая борозда и угол отвала

Последняя регулировка — это нарезка первой борозды. После пробной пахоты становится понятно, правильно ли настроено устройство. Если техника не буксует и агрегат заглубляется легко, то значит плуг отрегулирован.

После нарезки борозды, машина опускается правым колесом в колею. После этого уточните глубину вспашки и отрегулируйте агрегат. Теперь можно приступать к полноценной вспашке.

Затачивание лемеха

Главный рабочий элемент плуга — это лемех (нож). На лемех приходится основная нагрузка при вспашке, потому что именно этот элемент прорезает слой земли. Со временем лемех затупляется, что приводит к уменьшению производительности пахоты. На агрегате должен быть установлен съемный лемех.

При повреждении режущей кромки, устройство перестаёт легко заглубляться в землю, а мотоблок начинает буксовать. Если процесс вспашки ухудшился, то значит пора произвести ремонт. Правильно заточить лемех можно только на специальном оборудовании, которое раскалит сталь, чтобы сделать её пластичной. После того, как сталь будет более пластичной, её выправляют, остужают и затачивают. В домашних условиях можно воспользоваться станком для заточки инструмента. Затачивать лемех нужно под небольшим углом, со стороны, на которой он врезается в землю.

Регулировка на тяжелых мотоблоках

Настройка плуга на тяжелых дизельных мотоблоках не отличается от регулировки на машинах легкого класса. Единственное, что на тяжелых машинах не устанавливают грунтозацепы, потому что масса такой техники превышает 200 кг. Главное, соблюдайте технику безопасности при подключении агрегата и вспашке. Ведь чем мощнее техника, тем нужно быть более внимательным при работе.

Как пахать мотоблоком с плугом

Перед началом вспашки участка нужно провести пробную пахоту, на которой проверяется регулировка устройства. Уточните, на какую глубину рассчитан ваш агрегат. При движении по борозде проконтролируйте работу плуга. Если устройство работает некорректно, то отрегулируйте его прямо в грунте. Оцените нагрузку на мотоблок при пахоте и корректность хода.

Если на пробной вспашке вы убедились, что техника работает корректно, то можно приступать к пахоте:

• Выставляем агрегат на границе нужного участка, включаем первую скорость и зажимаем сцепление. Обратите внимание, чтобы ваш руль был параллелен земле, чтобы машина шла ровно вперед, а не закапывалась в землю.
• Процесс вспашки должен происходить без усилий со стороны оператора. При хорошей настройке, техника сама движется и вспахивает участок, а вы лишь контролируете её.
• После нарезания первой борозды, измерьте глубину линейкой или рулеткой. Если глубина совпадает с той, на которую вы настроили агрегат, то можно продолжать работу.

Частые проблемы и их решения

Помните, что плуги конструкционно отличаются друг от друга. Общий процесс регулировки похож, а вот элементы, по которым происходит настройка, могут различаться. Перед началом подключения и настройки прочтите инструкцию, которая прилагается к устройству.

Это же касается и мотоблока. Уточните, исходя из инструкции, нужно ли менять колеса на грунтозацепы, и какого диаметра они должны быть. На мотоблоки легкого и среднего класса рекомендуют устанавливать утяжелители, чтобы агрегат заглублялся под весом машины. Если плуг настроен правильно, а машина все равно буксует, то значит агрегат слишком большой для мотоблока вашей мощности. Эту проблему можно решить при помощи установки утяжелителей.

При выборе устройства ориентируйтесь на мощность мотоблока. Чем тяжелее машина, тем больше в диаметре можно установить плуг. На тяжелые дизельные мотоблоки устанавливают двухкорпусные устройства, которые увеличивают производительность обработки участка.

Конструкция плуга проста и понятна — главное внимательно относиться к самому агрегату и здраво мыслить при его подключении. Помните, что за агрегатом надо так же ухаживать, как и за мотоблоком. Очищайте свой агрегат после пахоты, старайтесь не вспахивать каменистые почвы и проводите своевременное обслуживание своего помощника.

Регулирование

Данный процесс также состоит из нескольких этапов:

Регулировка плуга на мотоблоке Фермер начинается с установки мотоблока на подставку, для чего можно подставить под грунтозацепы пару небольших брусочков с сечением 150 х 150 мм. Этой высоты вполне достаточно, чтобы беспрепятственно произвести регулирование аппарата на глубину вспахивания от 15 до 18 см;

Для удобства проведения работ следует подстелить дощечку или фанеру, что позволит точней провести регулирование уголка наклонения плуга от пятки к носу. Чтобы провести регулировку угла наклона механизма, необходимо поначалу вращать болт регулировки по часовой стрелке, что поднимет пятку кверху, увеличивая глубину вспашки, а затем произвести вращения против часовой стрелки, что опустит пятку плуга, уменьшая глубину вспахивания, как показано на фото;

Следует выдерживать расстояние между поверхностью почвы и пяткой плуга не больше 5 см, иначе устройство попросту «зароется» в почву. При неверно выверенном угле наклонения агрегат значительно уменьшится качество вспашки, а вот нагрузка на руки водителя и двигатель механизма увеличится. Закончив регулировку, нужно затянуть гаечным ключом крепежи и сцепки; Используя рулетку нужно проверить зазор между поверхностью и редуктором механизма. Зазор не должен быть более 20 см.

Как выбрать плуг для мотоблока

Выбирая плуг, обратите внимание на технические характеристики своего мотоблока. Для обработки небольших участков подойдёт однокорпусный лемешный агрегат, а если вы обладатель тяжелого дизельного мотоблока, то вы можете подключить двухкорпусное устройство, которое ускорит процесс обработки земли в два раза, по сравнению с однокорпусным агрегатом.

Плуг однокорпусный навесной СКАУТ PL-130

Лемешный однокорпусный плуг СКАУТ PL-130 подключается на одноточечное крепление к мини-тракторам и мотоблокам мощностью от 10 л. с.

На агрегате установлен увеличенный лемех из стали, а сама конструкция сделана надежно — о затачивании лемеха можно забыть. Для регулирования глубины пахоты на неровном рельефе установлено ограничительное колесо. Плуг рассчитан на обработку тяжелых, суглинистых почв и целины.

При работе с плавающим режимом гидравлического распределителя, устройство нужно утяжелить.

Плуг однокорпусный навесной СКАУТ PL-130 HYD с подрезным диском

Лемешный однокорпусный плуг СКАУТ PL-130 HYD оборудован подрезным диском для более эффективной работы на дерновой почве. Агрегат подключается к мини-тракторам и мотоблокам с одноточечным механизмом навесного оборудования. Рабочая часть сделана из надежной стали.

Угол атаки лемеха регулируется при помощи талрепов. Ограничительное колесо регулирует глубину вспашки. Подрезной диск предназначен для подрезания корней растений при вспашке, что увеличивает производительность и качество пахоты.

Для вспашки тяжелых почв и целины, нужно установить на технику утяжелители: 80 кг спереди и 60 кг сзади.

Плуг двухкорпусный навесной СКАУТ PL-225

Лемешный двухкорпусный плуг СКАУТ PL-130 — это единственное двухкорпусное устройство, которое подключается к мотоблоку. Агрегат закрепляется при помощи одноточечного механизма. Но для работы нужен мотоблок или мини-трактор мощностью от 15 л. с. Основа плуга — это треугольная рама с талрепами, которая регулирует горизонтальное и вертикальное положение. Корпус лемеха регулируется при помощи стойки. Глубина вспашки регулируется ограничительным колесом.

Для работы на суглинистых почвах и ранее необработанных участках, нужно утяжелить конструкцию.

Самодельные отвалы

Сейчас многие предпочитают жить в собственных домах, и соответственно прилегающая территория занимает большую площадь. Для работы на приусадебном участке приобретаются мотокультиваторы, мотоблоки и мини-трактора.

Зимой уборка снега превращается в соревнование кто кого победит. И хозяева, обладающие моторизированной техникой, предпочитают убирать снег с ее помощью. Навесное оборудование на мотоблок стоит не дешево, поэтому умельцы предпочитают изготавливать его самостоятельно.

Широко распространен мотоблок отечественного производства «Нева». У него есть штатные места для навешивания приспособлений и резиновые колеса, которые приспособлены для езды по рыхлому снегу. Большинство самодельных отвалов изготавливались под Неву.

В интернете можно найти множество описаний и чертежи лопаты для мотоблока своими руками. Но перед изготовлением следует ознакомиться с характеристиками отвалов. Состав изделия:

• исполнительный (рабочий) орган;
• механизм поворота;
• кронштейн крепления.

Углы поворота:

• вправо на 30°;
• влево на 30°;
• прямо.

Отвал из баллона

Одним из подручных материалов для изготовления отвала считается газовый баллон. Его высота чуть больше метра, а рекомендованная ширина лопаты 1000 мм. Работы по изготовлению протекают в следующей последовательности:

• С баллона стравить избыточное давление, если таковое было.
• Обрезать с обоих сторон крышки так, чтобы ширина получилась равной метру.
• Разрезать получившуюся трубу вдоль на две половины
• При помощи сварочного аппарата соединить эти две половины так, чтобы высота отвала получилась около 700 мм.
• Кронштейн для крепления изготавливается следующим образом. Из толстого металла вырезать косынку. В ней просверлить несколько отверстий, чтобы поворачивать лопату в разные стороны. К косынке приварить кусок трубы.
• Полученное устройство приварить к лопате на высоте расположения кронштейна на мотоблоке.
• Установка производится посредством толстого пальца.

Ширина резинового полотна 100−150 мм. В отвале электродрелью просверлить отверстия для закрепления резины. Чтобы надежно закрепить полотно необходима металлическая полоса 900х100х3 мм. В полосе и в полотне просверлить отверстия предварительно разметив по отвалу. Закрепить при помощи болтов.
