Щепорез своими руками: советы, рекомендации, чертежи и видео

Что это такое?

Отходы деревообработки являются ценным строительным материалом. После измельчения до определенных размеров они становятся наполнителем бетонных смесей. Используется щепа для арболита или как его именуют щепобетона. Арболитовые блоки имеют массу достоинств. Доступная стоимость играет немалую роль. Кроме того, дом, построенный из арболита, практически не требует дополнительного утепления.

Есть у щепы и иные достоинства. Материал пригоден для использования в качестве:

• топлива для печей – в чистом виде или в виде гранул;
• декора – дизайнеры предлагают его в окрашенном и естественном виде для оформления дачных участков и даже парков;
• составляющей для изготовления и украшения мебели;
• ингредиента, используемого при копчении различных продуктов питания.

В производстве мелкие фракции идут на изготовление других стройматериалов: картона, гипсокартона, ДСП и ДВП.

Щепорез для арболита: принцип работы

Основными узлами станка являются рубильный диск с ножами и ротор с молотками и лопастями. Диск монтируется на рабочем валу, который приводится в движение с помощью шкива, соединенного посредством ремня с двигателем. Вал вращается в двух роликовых подшипниках, а двигатель установлен на раме.

Подача сырья осуществляется вручную, то есть все, что подлежит переработке, закидывается по одному в приемный бункер, а затем древесные отходы уже сами затягиваются под работающие ножи и молотки. На завершающем этапе щепа с помощью лопастей попадает на сито и вылетает из щепореза через отверстие для выгрузки.

На входе приемный бункер выполнен в виде воронки для того, чтобы упростить подачу сырья для переработки и сделать этот процесс безопасным для рук.

Станок для изготовления щепы для арболита имеет следующие характеристики:

• мощность двигателя – 7,5 кВт;
• частота вращения на рабочем валу двигателя – 3000 об/мин;
• частота вращения вала, на котором закреплен диск с режущими ножами – 1500 об/мин.

Как выполнить щепорез

Когда все детали в отдельности подготовлены, приступаем к сборке всей машины. Выполняют это в следующей очередности:

Собираются детали рубильного блока. На вал одеваются подшипники, маховик (диск с ножами), молотки.

Дальше исследуется рама на наличие всех нужных отверстий: для вала, выгрузки щепы, приемного бункера, для болтов.

К раме варится воронка для приемного бункера. Выполняется это под угол.

Другой этап предполагает подготовку привода. На раме устанавливается мотор, шкивы, одеваются ремни.

К раме устанавливается рубильный блок в сборе.

Заключительным шагом на рубильный блок одевается кожух с защитной функцией для гарантии безопасности.

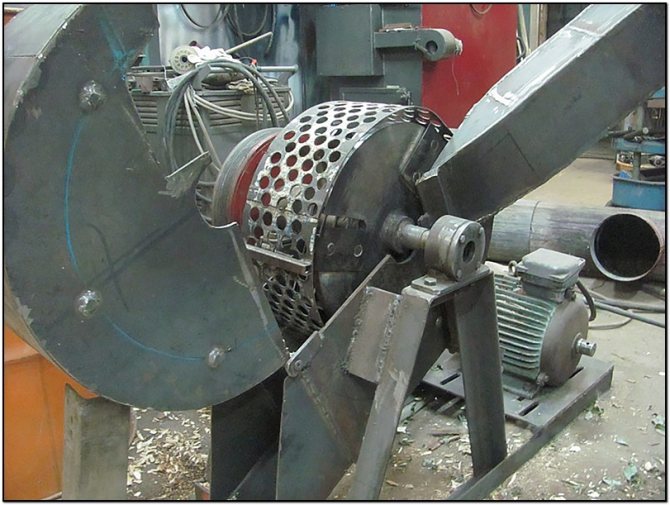

После полной сборки щепореза выполняется его проверочный пуск. Выполняется он попусту. Первое время после начала работы (ориентировочно 5-7 дней) щепорез рекомендуется использовать в легком режиме, не перегревая его. По прошествии этого времени все детали «притрутся» друг к другу. Вследствии этого уменьшится риск их «заклинивания». Уже через пару дней работы рукодельная машина готова к частому применению при обыкновенных условиях.

Основные детали для монтажа самодельной дробилки

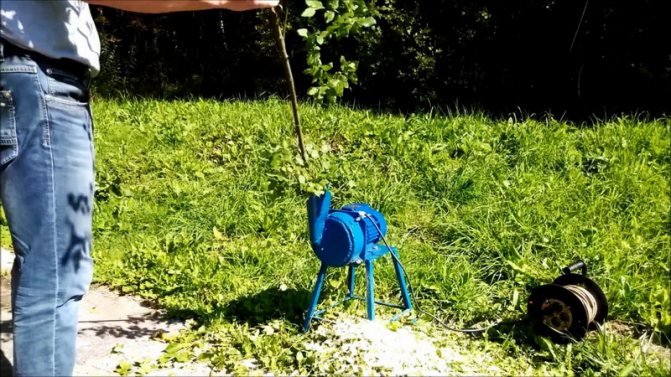

Измельчитель веток своими руками. это отличный способ обзавестись полезной техникой для приусадебного участка, без лишних затрат. Для монтажа агрегата необходимо иметь профессиональные навыки и опыт слесарных работ.

Принцип работы дробилки для веток, сделанной своими руками имеет сходство с обычной бытовой мясорубкой: это измельчение древесины в щепу. Станок производит дробление дерева, на выходе получается стружка. Для конструкции необходимо выбрать подходящий двигатель и ножи, элементы корпуса и соединительные детали.

Выбор двигателя

Дробилка для щепы, выполненная своими руками монтируется с учетом типа работы устройства и его мощности. Процесс измельчения может осуществлять как бензиновый, так и электрический двигатель. Каждый из них имеет свои преимущества.

Электрический двигатель ограничивает работу дробильного устройства зоной доступа к источнику питания. Он не образует выхлоп, что позволяет эксплуатировать механизм в закрытых помещениях. Бензиновый двигатель не зависит от электросети и обладает более высокой работоспособностью, а чаще и мощностью.

При выборе двигателя необходимо учесть параметры мощности:

• Двигатели мощностью 3 – 4 кВт. справятся с измельчением веток со средним диаметром до 4 сантиметров.
• Агрегаты мощностью 6 кВт. подходят для измельчения крупных веток до 15 сантиметров в диаметре.

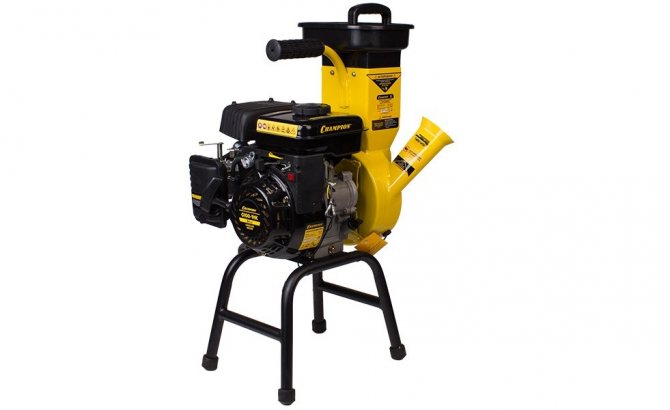

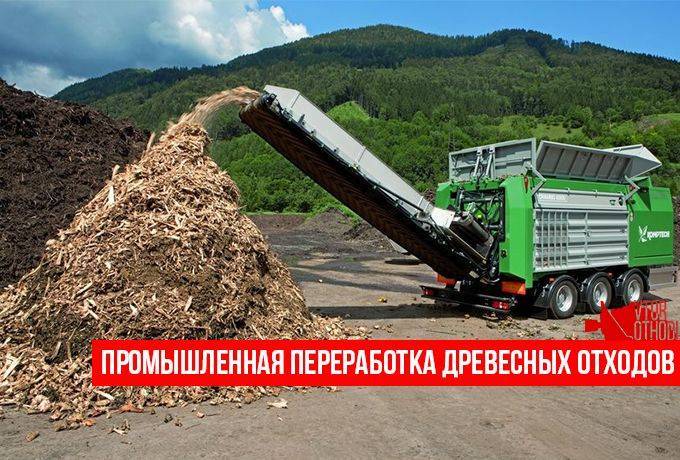

Промышленные измельчители древесины в зависимости от модели оснащаются фрезерной системой, дисковым или дисково — фрезерным ножом.

Когда дробилка древесных отходов собирается своими руками, для нее используются более простые режущие элементы:

• Набор из дисковых пил.

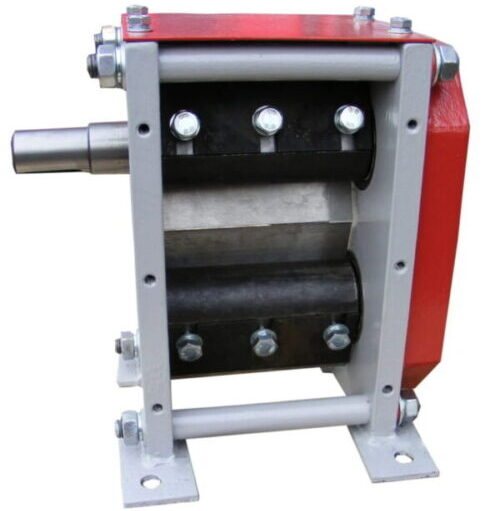

• Ножово — дисковая конструкция или двухвалковая система, оснащенная 8 ножами.

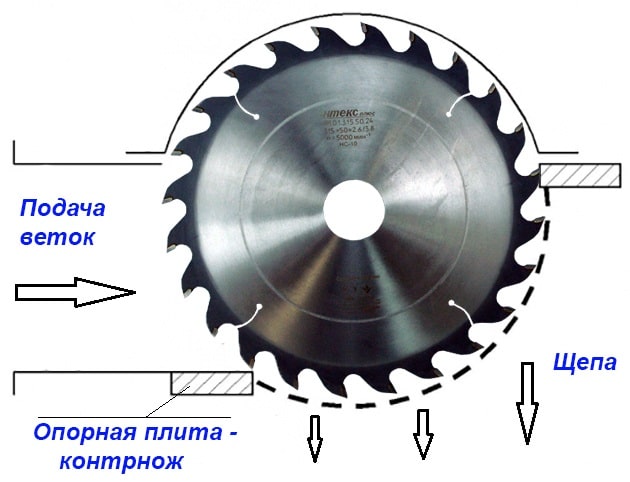

Наиболее популярной системой измельчения служат дисковые пилы.

Система дробления

При выборе дисковых пил стоит отдать предпочтение изделиям с твердосплавными насадками, в этом случае можно избежать частой заточки лезвий.

Корпус измельчителя

Измельчитель древесины своими руками монтируется на основе сварной каркасной конструкции из стальных труб, внутри которой будет установлен двигатель. С расчетом на мобильность агрегата рекомендуется снабдить его колесами. Для изготовления кожуха можно использовать листовой металл или оцинкованную сталь.

Самодельный измельчитель веток сделанный своими руками может иметь не презентабельный вид, как промышленный агрегат, но в перечень ее достоинств входят такие важные преимущества, как:

• Невысокая себестоимость.
• Легкость в управлении.
• Эффективность в работе.

Рекомендуем к прочтению:

Переработка строительных отходов

Система управления отходами производства

План изготовления

Подбор двигателя и расчет ременной передачи

О двигателе нужно знать 2 показателя: скорость вращение вала и мощность. Она указывается на корпусе мотора или их можно найти по маркированному номеру. Исходя из этого, вот несколько советов, которые понадобятся, чтобы сделать измельчитель сучков и веток:

1. Для таких целей подходят моторы на 2,5-4 киловатта. С такими параметрами можно сказать, что он будет работать, не сбиваясь, и раздробит с любой породой дерева. Минимальный порог – 2 киловатта. Моторы с меньшей мощностью в принципе с древесиной справиться неспособны и хороши только для соломы. Движки на 4,5 и более киловатта брать также не нужно. КПД и расход энергии будет несоизмерим. Используйте его только, если он валяется без дела.
2. В некоторых случаях мощность указывается в лошадиных силах. Измельчение древесины требует 6-7 Л.С. Эту маркировку можно найти на советских движках старого типа. 1 лошадиная сила равна 735 ваттам.

Вообще, дробилка для веток требует знать, какой крутящий момент у двигателя, но эту информацию не всегда можно найти. Поэтому, если вы его не знаете, то понадобится только скорость. Для мощности 2,4-4 киловатта достаточно 1500 оборотов в минуту. При этом будет хороший крутящий момент.

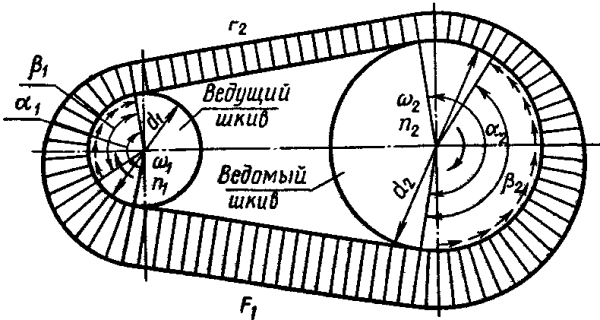

Теперь необходимо сделать расчет ременной передачи. Здесь придется прибегнуть к физике. За основу возьмем поликлиновидный ремень типа РК с нейтральным слоем в 1,5 миллиметра и минимальным радиусом 45 миллиметров. Двигатель будет на 2970 оборотов в минуту, мощность не важна. Чтобы самодельный измельчитель веток был эффективнее, скорость нужно сбавить до 1800. Вот формулы:

1. Нужно определить передаточное отношение: i = n1/ 1800(обороты валов)= D1/D2 (диаметр шкивов). Получаем значение 1,55.
2. Теперь понадобится найти диаметр шкива, при котором шредер для дерева будет работать эффективнее: D1 x I + 2 x h0 x (i-1) = 45 (минимальный радиус) х 1,55 + 2 х 1,5 х (1,55 — 1) = 71,4 миллиметра.

Чтобы садовый измельчитель веток своими руками работал правильно, нужно понизить обороты мотора с помощью второго шкива в 71,4 миллиметра. Длина ремня при этом неважна.

В прочем, можно поступить примитивнее . Чтобы понизить обороты в 2 раза, ведомый шкив увеличивается вдвое.

Подготавливаем материалы

Для измельчителя компоненты могут уже лежать в сарае. В крайнем случае стоит пройтись по соседям или даже купить в металлоприемке. Это будет куда дешевле, чем покупать их в сантехническом магазине или на металлобазе.

Итак, чтобы сделать самодельный измельчитель веток, понадобится:

1. Стальной уголок на 60 миллиметров. Можно немного больше или меньше – сути не изменит.
2. Пара уголков по 40 миллиметров, которые нужно сварить «коробкой».
3. Труба квадратная 45х45.
4. Швеллер с номерами 6 и 9,5.
5. Круглые трубы на 35 и 45 миллиметров.

Самодельные измельчители веток допускают небольшие отхождения от заданных параметров.

Монтаж удобнее делать на металлической пластине с толщиной не менее 10 миллиметров. Дерево не подойдет – вибрации разобьют его уже через пару дней. После сборки должна получиться подобная конструкция.

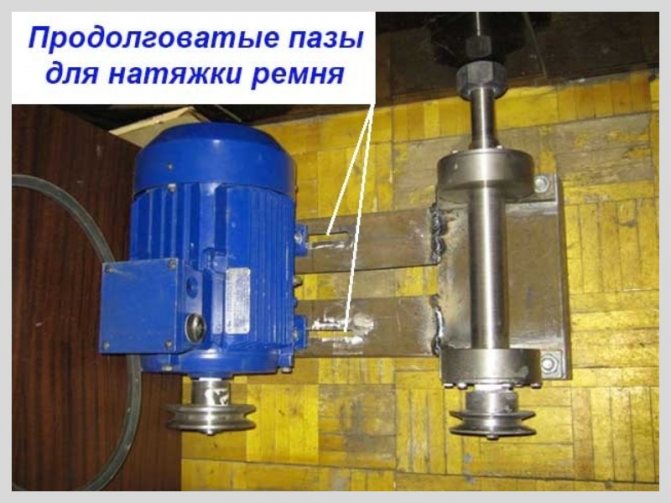

Чтобы зафиксировать ремень дробилки, можно применить 2 технологии:

1. Пазы можно сделать продолговатыми. Для этого в листе сверлятся 2 отверстия рядом и промежуток убирается надфилем или УШМ. В таком случае мотор просто оттягивается и прижимается метизами.
2. Пластину нужно поставить одним концом на вал, а второй зафиксировать гайками и шпильками. Получается, что под весом мотора ремень натягивается самостоятельно.

Самодельный садовый измельчитель почти готов, осталось разработать шредер. Переработка веток в щепу будет эффективнее, если воспользоваться покупными пилами для дерева.

Нужно выбирать те, что с победитовыми напайками. Во-первых, они дольше прослужат и не будут тупиться, а во-вторых, они лучше справляются с твердыми породами.

Понадобится около 20 пил и такое же количество шайб. Кстати, вплотную их прикладывать нельзя. Желательно, чтобы расстояние было примерно 2-3 миллиметра между напайками. Этот «бутерброд» будет толщиной примерно 8 сантиметров.

Нужно учесть, что от количества пил и дистанция между пилами зависит исходный продукт. Такое количество и расстояние необходимо, чтобы переработать ветку в опилки. Для переработки древесины в щепу понадобится увеличить расстояние на 15 миллиметров.

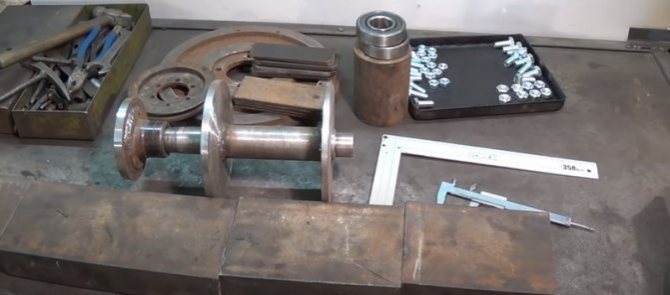

Вал придется заказать у токаря. Все-таки он будет выбираться к подшипнику и даже малейшая просадка сделает конструкцию нежесткой. Оптимум – подшипники от «Жигули» с задних полуосей.

Чтобы установить диски, на валу режется резьба. Также понадобится маховик. Его можно вырезать из толстой стали от 10 миллиметров или шкива от садовой техники. Можно ориентироваться на этот чертеж.

Изготовление рамы

Измельчение веток сопровождается сильной вибрацией, поэтому ее нужно крепко зафиксировать. Сварить ее лучше из стальных уголков 50х50. Профильные трубы или алюминий не подойдут – слишком мягкие и податливые. Каркас можно варить по своему усмотрению, но можно соблюдать рекомендации:

1. Высота. Для измельчения веток придется потратить несколько часов. От такой работы может начать болеть спина и устанут колени. Поэтому высота должна быть комфортной конкретно для вас. Определить это просто: окошко для забрасывания веток может находиться на уровне опущенной ладони. Так не придется нагибаться, чтобы подкинуть новую порцию. Высота же самого станка должна доходить до согнутого локтя.
2. Ширина рамы от 50 сантиметров. Так щековая дробилка не будет шататься на земле, даже если она будет неровной.
3. Чтобы станина не складывалась, как конструктор – добавьте поперечные ребра жесткости. Лучше всего их приварить, а не прикручивать.
4. Если агрегат предполагается перемещать, понадобятся промышленные колесики и ручки.
5. Двигатель не должен выходить за пределы рамы. Его можно задеть и ремень спадет. Желательно сделать корпус из фанеры или листовой жести.

Процесс сборки

Для начала стоит собрать блок для переработки. Он состоит из пакета пилок по дереву, которые насажены на вал. Между прокладываются проставки «бутерброд» контрится гайками.

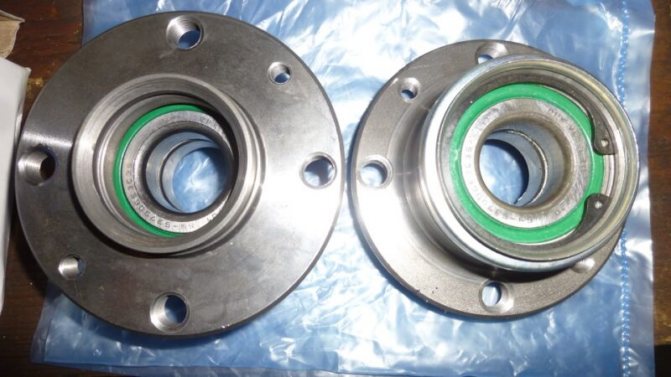

Далее подшипники напрессовываются на вал и в внешний корпус. Перед этим этапом можно снять пыльники и смазать шарики толстым слоем солидола.

Вал фиксируется на корпусе с помощью болтов. Также на конец кругляка нужно надеть шкив. К зубьям пилы подставляется 2 контрножа. Это обычные металлические пластины, о которые будет рубиться дерево. Лучше взять резак из фуганка, так как он откалиброван и сделан из высокоуглеродистой стали. Расстояние между зубом и контрножом должно быть около 1-2 миллиметров. Фиксировать его лучше не сварочным швом, а с помощью болтов. Так получится немного регулировать высоту контрножа.

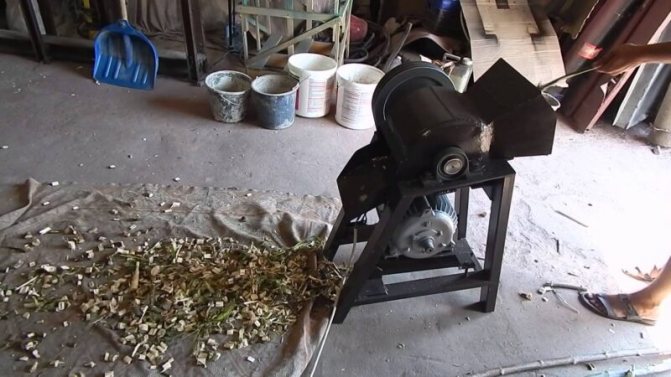

Осталось установить движок и натянуть ремень. Выглядеть блок для измельчителя должен примерно так.

Поверх конструкции можно поставить кожух для переработки. Это нужно, чтобы щепа не летела в лицо и не пришлось убирать весь участок. Готовый веткоизмельчитель, сделанный своими руками, могут быть такой формы.

К двигателю подсоединяется шнур. Если он трехфазный, можно воспользоваться схемами звезда или треугольник. Также стоит предусмотреть автомат на 25А, на всякий случай.

Как самостоятельно собрать режущий элемент

Для изготовления фрезерного ножа вам понадобятся:

• дисковые пилы (10-12 шт.). Их количество может отличаться от указанного, как в меньшую, так и в большую сторону. Чем больше установлено дисков, тем более мелкая щепа получится на выходе;
• штанга резьбовая М20;
• подшипники (внутренний Ø 20 мм);
• плотный мягкий пластик для изготовления шайб-прокладок;
• шайбы и гайки для крепежа.

Собирают нож следующим образом:

1. На шпильку (её диаметр 20 мм совпадает с отверстием пил) надеть диск.
2. Между соседними дисками следует установить вырезанную из пластика шайбу. Она необходима, чтобы режущие кромки соседних пил (они шире, чем полотно диска) не цеплялись одна о другую.
3. Крайние диски фиксируют шайбами и гайками. В результате у вас получится вал, с расположенными на нём дисковыми пилами. Осталось установить штангу с пилами на раму, при помощи подшипников, втулок и хомутов.

Пошаговая инструкция и нюансы работ

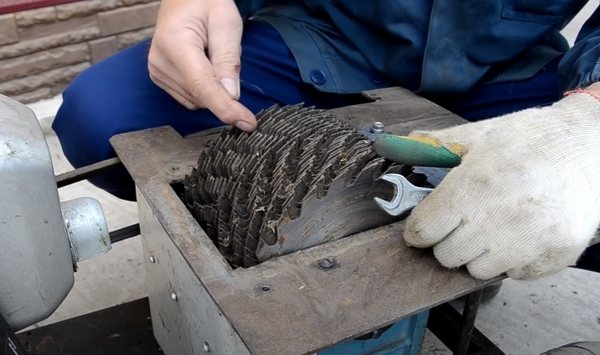

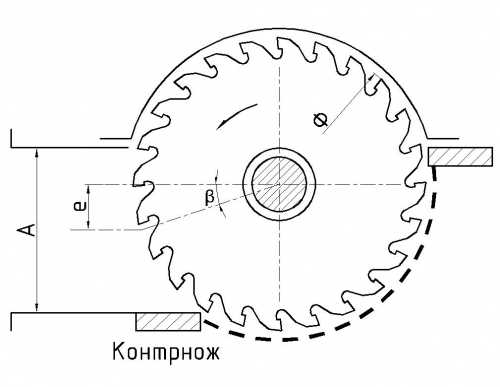

1. Пилы набираются на ось, диаметр которой определяется посадочным диаметром дисков (20мм). Для этого подойдет шпилька с резьбой М20. Соответственно, необходимы будут шайбы и гайки того же диаметра.

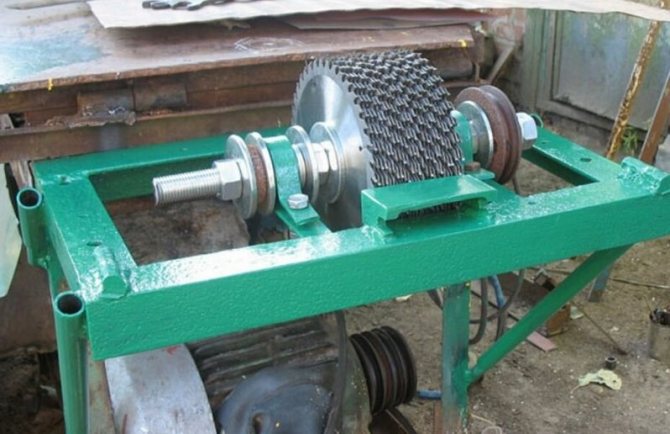

Пилы, набранные на ось будущего измельчителя

Если мы установим диски на шпильке вплотную друг к другу, то нож работать не будет. И вот почему: ширина зубьев пилы больше, чем ширина самого диска, поэтому при вращении зубья будут цепляться друг за друга. Чтобы этого не происходило необходимо развести диски на небольшое расстояние. Сделать это проще простого при помощи самодельных шайб, которые вы можете вырезать из тонкого пластика. Их количество должно быть на 1 штуку меньше, чем количество дисковых пил.

2. На ось-шпильку надевается шкив (от генератора ВАЗ или от помпы). Для вращения оси используются также два подшипника промежуточного вала ВАЗ с внутренним диаметром 20мм.

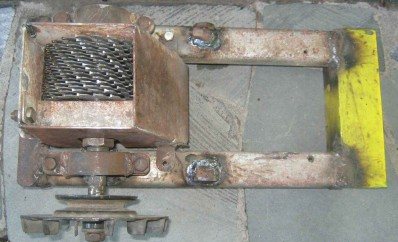

3. Из профилированных металлических труб сваривается рама, на которую крепится штанга мотоблока. Двигатель крепится на раме так, чтобы была возможность перемещать его относительно дисковых пил. Это необходимо, чтобы изменять при необходимости натяжение ремня привода.

К раме крепится ось с дисковыми пилами

4. Для удобства эксплуатации на раме закрепляется упорный брусок из металлопрофиля, в который будут упираться ветки и стебли при дроблении.

5. На режущий блок необходимо надеть металлический кожух, который сваривается из листового металла или вырезается из оцинкованной стали. Для надежности лучше применить первый вариант.

Кожух лучше выполнить из листового железа — это надежнее!

6. Сверху крепится еще один бункер с раструбом для загрузки подлежащего измельчению материала. К этой детали особых требований не предъявляется, поэтому чаще всего ее делают из гибкой оцинкованной стали.

Приемный бункер легко сделать из оцинкованной стали

Материалы и инструменты

Большую часть составляющих шредера можно подобрать из запасов, имеющихся в домашнем хозяйстве. К примеру, рама прекрасно собирается из металлических уголков, швеллера и труб. Электродвигатель, как правило, покупается либо берется у мини-трактора. Используемая фреза должна быть обязательно с крупными зубцами, а дисковые пилы – обладать диаметром от 100 до 200 миллиметров. Если работа происходит с валом, то шестерни приобретаются в количестве пары штук, то же относится и к шкиву, а также к самому валу – их должно быть два. Ножи можно будет сделать из рессор автомобиля при наличии фрезерного станка.

Самостоятельная заготовка материала

Когда вы определились, из чего сделать щепу для копчения, наступает время перехода к следующему этапу. Заготовка щепы считается делом кропотливым и требует от мастера определенного умения. Ошибки не приведут к необратимым или фатальным последствиям, если их вовремя исправить.

Выполнить отбор древесины не так уж и сложно. Достаточно лишь оценить ее внешний вид и убедиться в отсутствии плесени и червоточин.

Заготавливать материал для копчения удобнее с помощью специального оборудования, представленного станками для снятия коры, измельчителями и дробилками. Но такой способ назвать доступным никак нельзя. Высокая стоимость всех устройств практически не позволит ими воспользоваться. В промышленных масштабах, естественно, такой подход практикуется, однако там и объемы сырья другие. Если бы не было более доступного решения этой задачи, то не было бы и данной статьи, так что изготовление щепы дома вполне под силу любому желающему.

Сначала нужно подготовить все инструменты и материалы, чтобы не отвлекаться во время процесса. При нарубке щепы необходимо выдерживать концентрацию, а поиск очередного инструмента будет сильно отвлекать, поэтому сразу положите у рабочего места небольшой острый топорик, полено древесины, из которой решено было делать щепу, емкость с водой.

• С помощью топорика снимается кора с полена. В ней много смолы и дегтя, поэтому при любом выборе древесины начать нужно именно с коры.
• Дальнейшие действия зависят от мастерства и удобства. Если перед вами доска, то целесообразнее было бы сделать из нее полоски толщиной 2 см. Изготовление полосок проводится путем разрубания доски или ее части вдоль волокон. Полученные заготовки следует порубить в перпендикулярном направлении с интервалом в 2-3 см.

Есть еще один более удобный способ. Поленья с помощью циркулярки или бензопилы нарезаются кольцами. Ширину кольца нужно брать 2-3 см и еще оставлять запас для среза (допуск). Полученные кольца легко порубить на щепки, так как распил произведен поперек волокон, а рубить придется вдоль волокон.

Чтобы перейти к копчению нарубленную щепу необходимо сначала вымочить. Вопрос влажности имеет ключевое значение при обработке продуктов дымом. Практика показывает, что среднее ее значение должно быть в пределах 60-65%. Низкая влажность способствует иссушению волокон продукции, в результате чего она становится сухой и жесткой на вкус. Превышение же установленных норм делает дым плотным, а это чревато появлением горького привкуса. Так как измерить влажность дыма порой невозможно, то устанавливается достаточно широкий диапазон для щепы, он составляет 50-70%.

Есть один алгоритм, который позволяет получить нужную влажность без специального инструмента. Технология его реализации заключается в измерении массы влажной и просушенной щепы. Сначала щепа вымачивается в воде в течение 4 часов. Считается, что после такой процедуры ее влажность будет составлять 100%. Положим, нам необходимо получить влажность 75%. Для этого последовательно выполняем следующее:

• измеряем массу влажной щепы;
• умножаем полученное значение на 0,75;
• сущим щепу, пока ее масса не станет равной вычисленному значению.

Несмотря на то, что такой способ позволяет дать лишь грубую оценку влажности, он считается самым доступным, позволяющим изготовить и подготовить материал к копчению.

Не всегда заготовка стружки или щепы происходит перед непосредственным копчением. В таком случае назревает вопрос хранения материала. Сначала подбираем помещение с низкой влажностью. Затем пересыпаем щепу в хлопчатобумажный мешочек, чтобы воздух спокойно проникал через его стенки.

Однако ни один способ хранения не гарантирует сохранения влажности. После длительного хранения требуется произвести пробный розжиг. Если щепа воспламенилась, то ее придется снова замачивать. При высокой влажности она даже тлеть не начнет.

Покупать или сделать щепу своими руками

Как только частный застройщик принял решение самостоятельно изготовить арболитовые блоки, возникает вопрос, выгоднее купить или сделать самому щепу для строительных заготовок. Если планируется постройка небольшого загородного дома, то покупка готового сырья сократит рабочее время и финансовые затраты.

Специализированное оборудование для изготовления щепы — недешёвая техника. Обработка химическими реагентами занимает время.

Если принято решение изготавливать деревобетонные блоки в большом количестве, либо заняться строительной деятельностью, то выгоднее самостоятельно производить древесную щепу.

Процесс изготовление щепы для арболита своими руками заключается в последовательности действий:

• подбор подходящей древесины;
• получение щепы с помощью специального оборудования;
• обработка щепы химическими реагентами с целью удаления сахаров.

Требования к щепе для арболитовых блоков:

1. Отсутствие посторонних примесей: камней, льда, глины, песка.
2. Отсутствие гнили, плесневых грибков, иных повреждений.
3. Содержание древесной коры в пределах 10%, хвои — 5% от общего объёма массы.
4. Стандартный размер 40105 мм.

При изготовлении арболита своими руками допускается присутствие опилок до 30%. В этом случае расход цемента увеличивается, а показатели прочности готового материала снижаются. Арболитовые блоки с примесью опилок отличаются повышенными теплосберегающими свойствами. Применяются в качестве изолирующего стройматериала.

Какие опилки нужны для арболита? Применяются опилки хвойных и лиственных пород дерева, как и при заготовках щепы. С целью приобретения возможно обратиться на деревообрабатывающие предприятия.

Преимущества и недостатки измельчения

Технику для измельчения пней используют только в тех случаях, когда не стоит задачи полного уничтожения крупных корней. Чаще всего необходимость измельчения пней возникает при подготовительных работах перед изменением дизайна участка или во время прокладки/ремонта дорог или пешеходных дорожек.

Кроме того, измельчают пни в тех случаях, когда их корчевание может привести к слишком сильному нарушению структуры грунта.

К примеру, нельзя корчевать пень, который стоит рядом с домом, ведь велика вероятность, что один или несколько корней проходят под фундаментом.

Во время корчевания такие корни могут повредить фундамент или разрыхлить грунт под ним, из-за чего внутри фундамента возрастет напряжение на излом.

Кроме того, удаление корней под фундаментом приводит к образованию полостей, которые затем заполняет вода. Если фундамент установлен выше уровня промерзания грунта, то во время морозов вода в полостях замерзнет и сильно повредит стены дома из-за морозного пучения.

Также измельчение предпочтительней при подготовке траншеи под фундамент, ведь извлечение корней разрыхляет грунт, поэтому придется многократно уплотнять дно, досыпая землю и песок по мере заполнения пустот.

Кроме того, корчевание предпочтительней там, где планируется выращивать злаковые или плодовые растения, ведь при распашке или бороновании почвы толстые поверхностные корни могут повредить оборудование или трактор.

Изготавливаем щепорез для арболита своими руками

Некоторые детали, чертежи которых представлены ниже, необходимо выточить на токарном станке, остальные можно изготовить своими руками в домашних условиях.

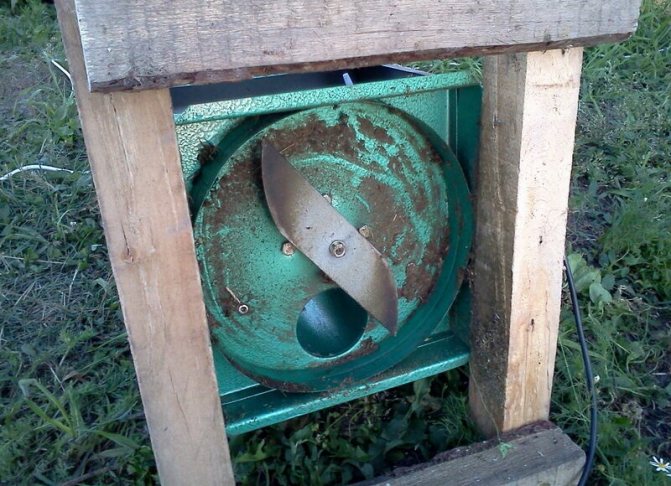

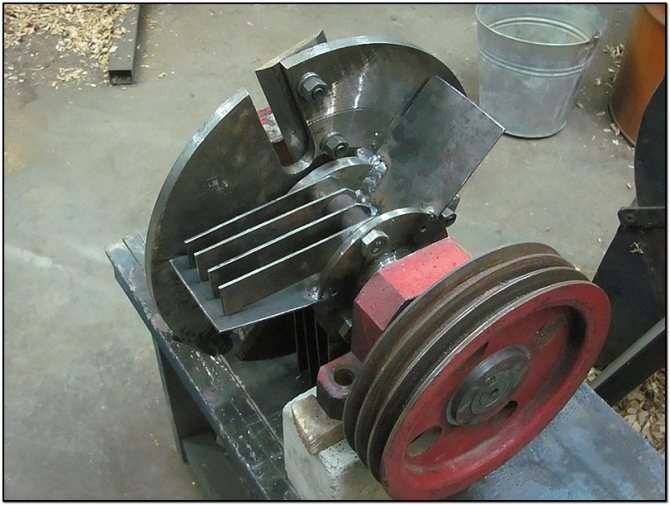

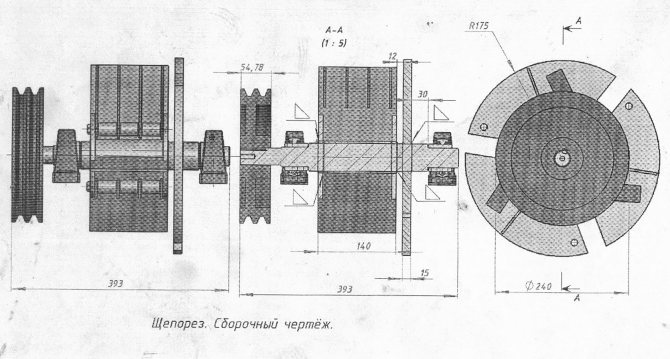

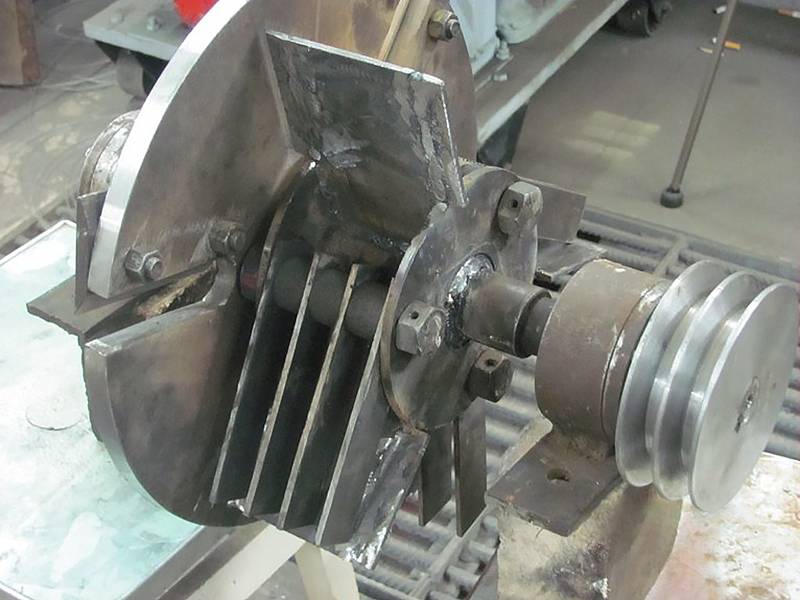

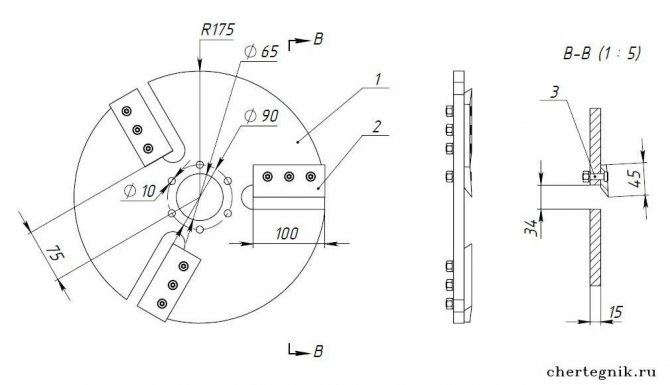

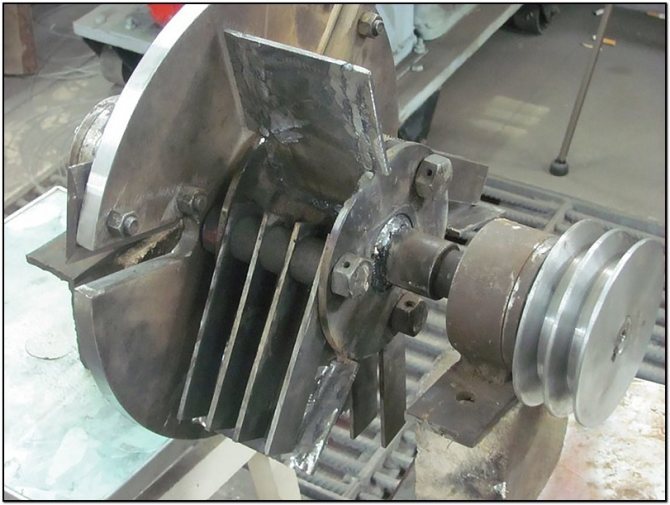

Диск с ножами

Диаметр диска составляет около 300-350 миллиметров, а толщина – около 20 миллиметров. Чтобы предотвратить заклинивание больших и твердых кусков древесины, диск должен работать как маховик. Поэтому его надо сделать тяжелым. Для диска берем металлическую заготовку либо вырезаем его из листовой стали; затем пропиливаем в нем одно центральное отверстие для посадки на вал (учитывая шпоночное крепление), несколько монтажных отверстий и 3 паза, через которые отрезанные части древесины попадают под вращающиеся молотки.

Для изготовления ножей используем автомобильные рессоры. В каждом ноже делаем два отверстия с последующим их зенкованием (чтобы головки винтов были максимально утоплены) и крепим их к диску с помощью болтов с потайной головкой под шестигранник, которые обеспечивают плотное и надежное соединение, а также не позволяют болтам проворачиваться во время обжатия гаек с противоположной стороны.

Молотки

Вал и крепление для молоточков

Сито для щепореза

Для изготовления сита, внутри которого будет располагаться растирочная камера, нужен металлический цилиндр Ø 300–350 мм изготавливаемый из металлического листа длиной L 942–1100 мм. В этом цилиндре пробиваются ячейки диаметром 8–12 мм. Просверливать их нежелательно – края ячеек должны быть острыми или рваными, поэтому отверстия рекомендуется проделать пробойником или керном нужного диаметра.

Защитный кожух, воронка, приемный бункер и рама

Для защитного кожуха, и воронки для приемного бункера подойдет листовое железо толщиной 8–12 мм. Листы нарезаются в размер и свариваются в конструкцию так, как указывают чертежи. Нарезаем все детали по заранее подготовленным «выкройкам» (их делаем из плотного картона) Ребра жесткости делаются из уголков, швеллеров или труб.

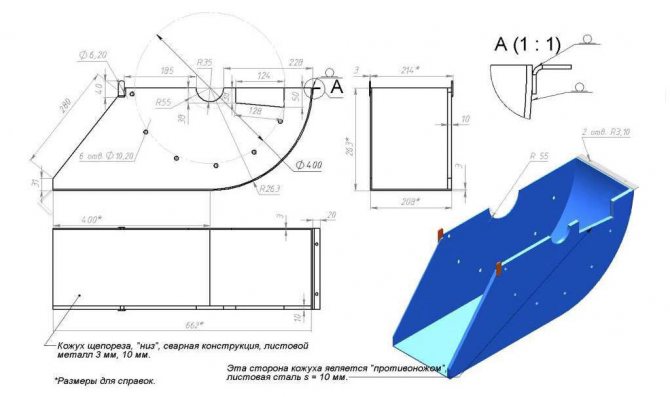

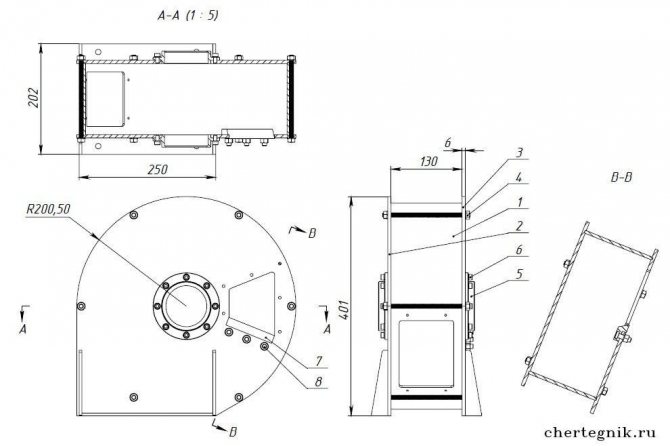

Защитный кожух

Оборудование дробильного узла: цапфы вала, на которые необходимо насадить опорные подшипники, плюс била (молотки) и режущий диск. Следующий шаг по изготовлению щепореза — нужно вырезать отверстия для рабочего вала, а также входные и выходные раструбы для подачи сырья и выхода щепы.

Приемный бункер приваривается к корпусу под углом. Механический и электрический приводы монтируются в последнюю очередь: на раму крепится электродвигатель, затем шкивы требуемого диаметра, и все узлы соединяются ременной передачей. Для этого можно использовать обычные автомобильные ремни подходящего диаметра.

Рама

Двигатель

От вида двигателя зависят производительность щепореза и объемы затрат на эксплуатацию. Экологичный электродвигатель не очень шумит, намного легче ДВС, но менее мощный, чем его «собрат». К тому же работа щепореза на электротяге зависит от скачков напряжения в электросети.

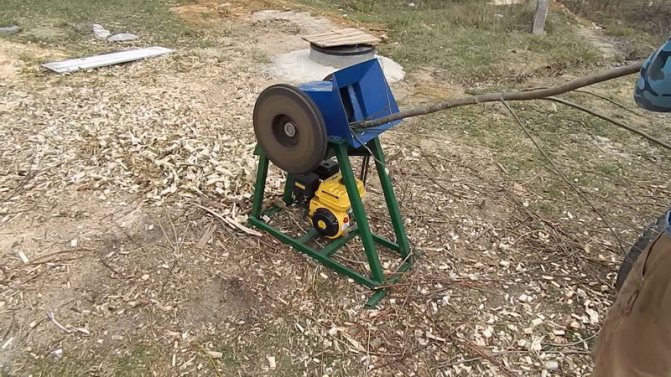

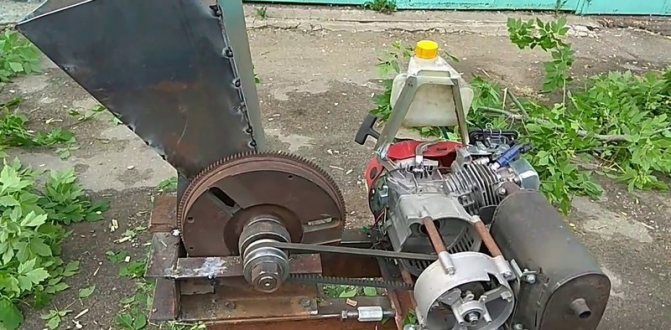

Агрегат на бензиновом, более мощном двигателе, работает дольше, больше и он не зависит от розетки электропитания. Но ДВС очень шумит, загрязняет воздух, требует ухода и его постоянно надо заправлять.

Если собранный щепорез для арболита соответствует требованиям точности и в соосности не будет разбега, то можно применить не ременное соединение, а соосную схему — можно подключить валы через муфту.

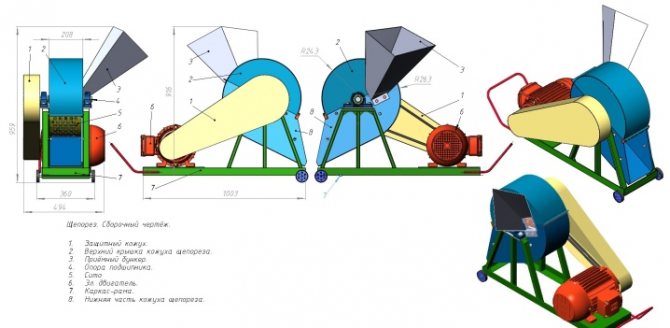

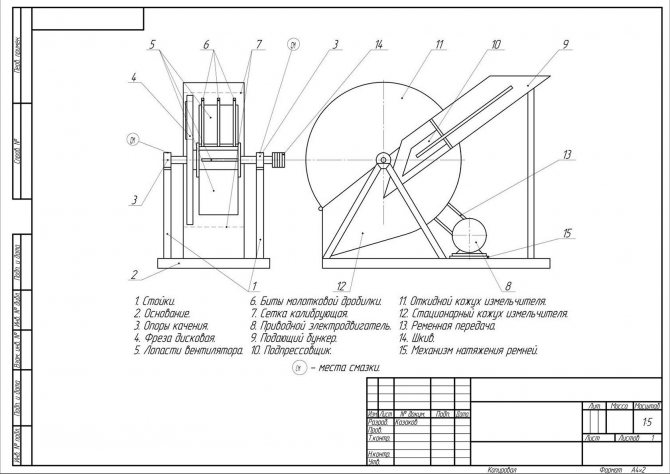

Основные узлы щепореза

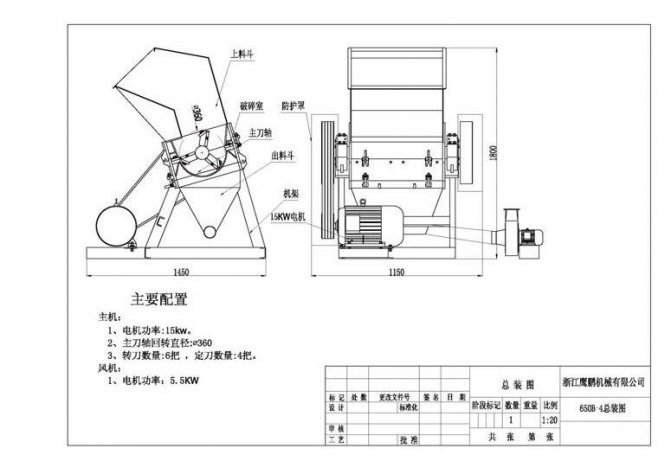

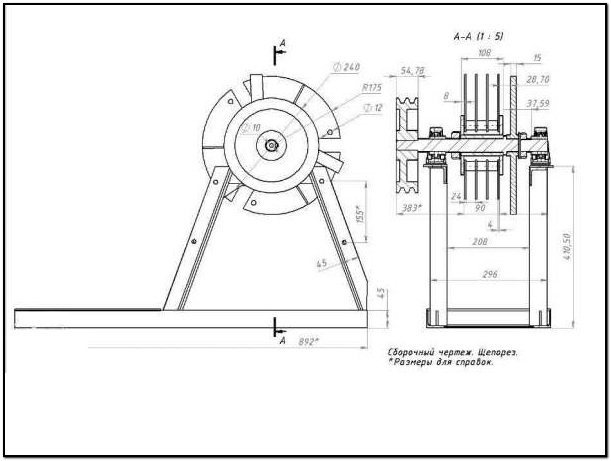

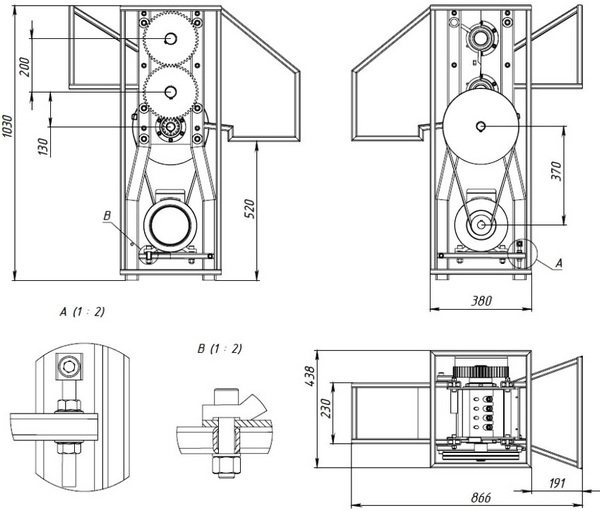

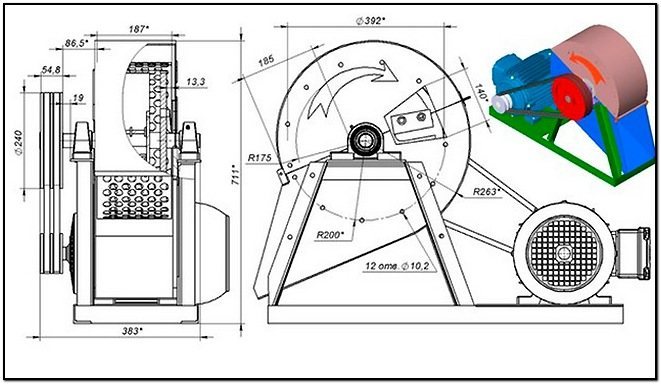

Необходимые чертежи, по которым для производства арболита может быть изготовлена самодельная роторно-молотковая дробилка, представлены ниже. Так как оборудование самодельное, то и размеры деталей придется подбирать, исходя из собственного материала.

Дробилка для арболита, изготовленная своими руками по желанию может иметь питание в 220–380 В и состоит из следующих узлов:

1. Металлический корпус со съемным (или откидным) кожухом (11,12).
2. Свободно вращающиеся биты с молотками для производства непосредственно щепы, секторально разделенные отбойниками (6).
3. Диск с закрепленными на нем ножами (4).
4. Калибрующее сито с отверстиями Ø 15–20 мм (7).
5. Бункер для подачи отходов из древесины (9).

Рабочие чертежи разных щепорезов могут отличаться размерами и наличием тех или иных узлов, но принцип работы остается одинаковым. После подачи на оборудование напряжения 220 В электродвигатель предает свое вращение при помощи клиноременной передачи на барабан с лезвиями (4) через шкив (14) и вал. Нужно только закладывать в подающий бункер древесные отходы, которые сразу перерабатываются в щепу оптимальной длины (до 25 мм).

Собрав щепорез для арболита своими руками и выдержав расстояние между молотками в дробилке арболита можно производить щепу длиной до 25 миллиметров и шириной около 5 миллиметров. Такая щепа идеально подходит для изготовления арболитовых блоков или приготовления монолитного арболита.

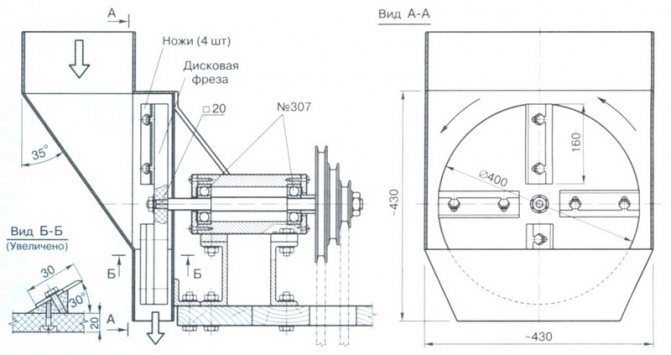

Как сделать дисковую дробилку?

Если вам пришелся по душе данный вид измельчителя, то надо понимать, что для его сборки потребуются хорошие навыки сварочных работ. Кроме того, нужно подготовить следующие материалы:

• стальной лист толщиной от 10 до 16 мм;
• то же, толщиной 5 мм – на кожух и загрузочный бункер;
• высокоуглеродистая сталь для ножей, подойдет автомобильная рессора;
• трубы круглые или профильные, чтобы сварить раму;
• стальной вал диаметром 20 мм;
• 2 подшипника качения №307 или другие;
• крепеж (болты с гайками)
• шкивы, ремень.

Из толстого металла вырезается правильный круг диаметром 400 мм, по его центру делается отверстие для вала. Шкивы и вал надо выточить на токарном станке, при этом на концах вала следует нарезать резьбу для крепления маховика и шкива. Ножи можно сделать в домашних условиях, следуя чертежу, в крайнем случае поручить это дело фрезеровщику. Далее, из стального листа необходимо сварить защитный кожух с бункером, из него же изготовить обоймы для подшипников с отверстиями.

По сути, самодельный измельчитель веток представляет собой режущий механизм, закрепленный на раме произвольной конструкции. Двигатель привода можно разместить в удобном месте в зависимости от длины ремня. Не забудьте крепление двигателя сделать скользящим, чтобы ремень можно было натянуть. Вал механизма также устанавливается на раму, к нему прикрепляется шкив и маховик.

Из толстого металла вырезается правильный круг диаметром 400 мм, по его центру делается отверстие для вала. Шкивы и вал надо выточить на токарном станке, при этом на концах вала следует нарезать резьбу для крепления маховика и шкива. Ножи можно сделать в домашних условиях, следуя чертежу, в крайнем случае поручить это дело фрезеровщику. Далее, из стального листа необходимо сварить защитный кожух с бункером, из него же изготовить обоймы для подшипников с отверстиями.

Зернодробилка состоит из таких узлов:

1. Задвижка для регулирования подачи зерна в рабочую камеру.
2. Бункер для зерна.
3. Кнопка включения-выключения электродвигателя.
4. Электродвигатель.
5. Втулка.
6. Ось.
7. Шайба.
8. Гайка.
9. Винт.
10. Основание.
11. Корпус рабочей камеры.
12. Ёмкость для измельчённого зерна.
13. Болт.
14. Гайка.
15. Металлическая сетка (решето).

1. Основание.
2. Корпус рабочей камеры.
3. Винт.
4. Решето.

Материалом для изготовления мотоблочного измельчителя будет служить швеллер 250. Дополнительно потребуется шкив сечением 87 миллиметров, и ножи длиной 100 миллиметров от электрорубанка. Необходимо соорудить приемный бункер, в который и будут загружаться разнообразные ветки. Бункер оснащается неподвижным острым дисковым ножом, который и будет измельчать ветки.

Главное, правильно выбрать угол наклона при установке ножа. Тогда ветки будут измельчаться буквально в мгновение.

Можно сделать садовый измельчитель с электродвигателем, тогда и возни с измельчением будет меньше, но должно быть место для подключения, что проблематично в разных местах участка. В принципе, он нисколько не отличается от вышеописанного. Для такого измельчителя потребуется диск диаметром 20 миллиметров с тремя овальными отверстиями для последующего крепления ножек.

Следует продумать установку пары подшипников, верхний будет опорным, а нижний – обычным.

В принципе, такой садовый измельчитель имеет небольшой недостаток – он довольно шумно работает, это все исправляется проверкой балансировки диска. Так же можно, слегка наклонить рукав, подающий ветки, будет рубить по лучше.

Распространенные варианты простейших измельчителей для веток своими руками

Хотя первоначально может показаться, что сделать садовый измельчитель для веток очень трудно, но на самом деле эта процедура не представляет трудности для человека, который умеет обращаться с электроинструментами.

Начинать изготовление садового шредера необходимо с подготовки подробного чертежа. На эскизе указываются размеры каждой детали и узла, которые станут основой инструмента. Изготовление чертежа упростит процедуру сооружения измельчителя своими руками. Ниже на фото показаны примеры чертежей, разработанных самостоятельно, на основе которых были сконструированы рабочие инструменты. Их можно использовать за основу при производстве своих модификаций шредеров.

Как правило, мало кто из тех, кто решил сделать самостоятельно садовый измельчитель, стремится потратить на это много усилий, времени и средств. Именно поэтому в материале рассмотрены самые простые виды садовых шредеров, с конструированием которых сможет справиться любой мастер. Наиболее распространенными вариантами измельчителей — это:

1. Из болгарки. В хозяйстве у каждого мастера имеется этот незаменимый инструмент, из которого можно сделать не только циркулярный станок, но еще и веточный измельчитель. Преимуществом этого инструмента является мощный электродвигатель. Как сделать из болгарки садовый шредер для веток, будет интересно узнать всем.
2. Из старой стиральной машинки. Если запланировали утилизировать стиральную машинку, тогда рекомендуем повременить с этим делом. Ведь из этого устройства можно сделать вполне приличный измельчитель мелких веток и травы.
3. Из старой стиральной машинки. Если запланировали утилизировать стиральную машинку, тогда рекомендуем повременить с этим делом. Ведь из этого устройства можно сделать вполне приличный измельчитель мелких веток и травы.
4. Из циркулярной пилы — если в хозяйстве есть этот инструмент, то его можно использовать не только для распиливания крупных бревен, но и измельчения мелких веток, получая древесную стружку и щепу.
5. Из дрели — возможности этого универсального инструмента можно расширить, изготовив из него садовую дробилку. Все, что для этого понадобится — закрепить в патроне двухлопастной нож.
6. Из дрели — возможности этого универсального инструмента можно расширить, изготовив из него садовую дробилку. Все, что для этого понадобится — закрепить в патроне двухлопастной нож.
7. Из бензинового двигателя от мотоблока — если в хозяйстве есть мощный электромотор, то из него можно сделать хороший шредер для дробления мелких и крупных веток.



Далее рассмотрим инструкции по изготовлению садовых дробилок для веток и травы своими руками. Опираясь на представленные варианты, можно выбрать для себя оптимальный, чтобы реализовать его в домашних условиях.

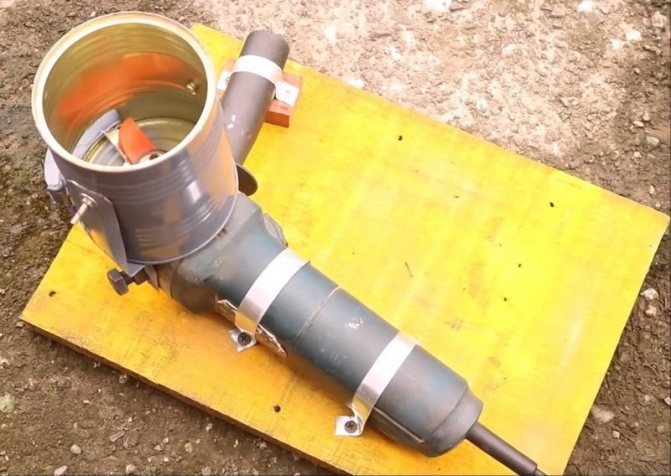

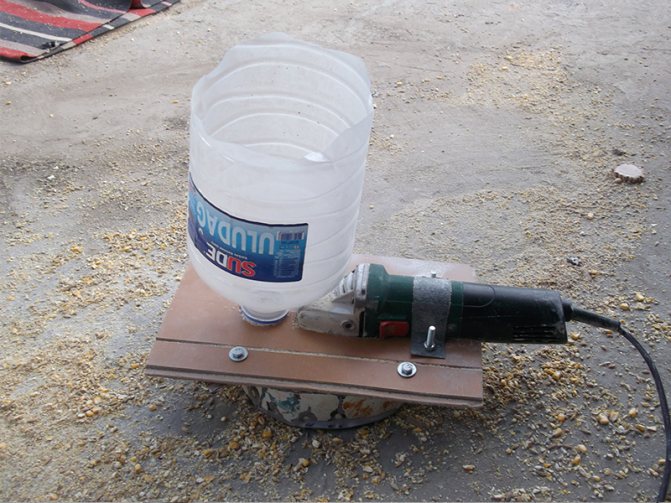

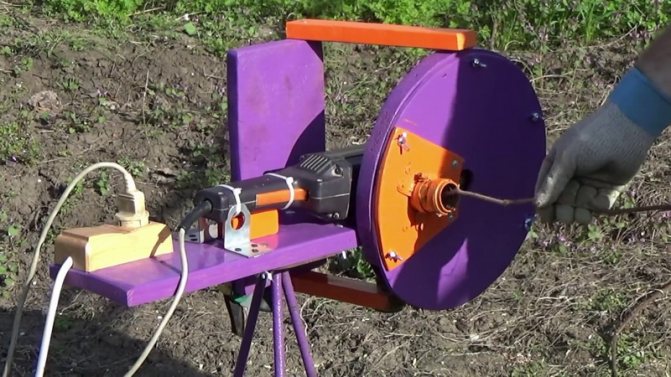

Измельчитель из болгарки своими руками

Своими руками из болгарки можно сделать неплохой веткоизмельчитель. Хоть эффективность и не высока, зато траться почти не придется.

Понадобится какая-нибудь емкость. Например, ведро (подойдет даже пластиковое), кега от пива, глубокий тазик. По центру делается отверстие, равняющееся диаметру шпинделя болгарки. Что касается УШМ, то она должна быть от 2,5 до 3 киловатт. Диаметр диска не менее 180 и чем больше – тем лучше.

Ведро надевается на шпиндель, а за ним и нож. Неплохой нож — это косильный резак. С ним могут быть проблемы, так как шпиндель болгарки М14, а посадка должна быть тугой. Гайку обязательно затягивать ключиком, а не руками.

Такие садовые измельчители больше подходят для травы или сена. На выходе получается густая, травянистая масса, которая хороша для удобрений.

Зачастую болгарки с большим диаметром не имеют регулировки оборотов, поэтому работать нужно аккуратно: в очках и перчатках. Можно травмироваться самому или забрызгать весь двор отходами. Если регулировка есть – нужны самые низкие обороты.

Измельчитель из стиральной машинки

Если на даче завалялась стиральная машина активаторного типа – то она отлично подойдет, как донор для веткоизмельчителя.

Для начала понадобится извлечь сам активатор. Он не понадобится. Но на имеющийся вал можно поставить нож. Придется его сделать собственноручно или найти подходящий косильный резак. По сути принцип работы будет схож кофемолкой.

Чтобы своими руками из стиральной машины не доставать отходы, можно сделать канал для слива. Для этого в боковине понадобится прорезать отверстие. Чтобы ошметки не летели по всему участку, установите защитный кожух. Система надежная и была испробована уже многими дачниками, так как активаторные стиралки мало подходят для современной одежды. Слишком сильно они ее мнут и портят.

Минус в том, что из стиральной машины своими руками можно сделать только шредер для мелких сучков, травы и соломы. Все же с дубовыми сучками он не справится. Двигатели в таких стиралках редко бывают мощнее 500 ватт.

Измельчитель для сада из циркулярной пилы

Эффективный и высокопроизводительный измельчитель можно сделать из циркулярной пилы, но к его изготовлению следует подойти более ответственно. Чтобы дополнить циркулярную пилу шредером, понадобится проделать следующие манипуляции:

1. Выточить новый вал, на который будут насаживаться режущие диски для циркулярной пилы.
2. Используется не менее 20 режущих дисков, которые нужно закрепить на валу с расстоянием друг от друга 10 мм. Чтобы выдержать такое расстояние, при насаживании дисков на вал используются пластиковые шайбы.
3. Зубья дисков должны быть расположены в хаотичном порядке для более эффективного дробления веток, из которых будет получаться щепа. Располагать зубья в ряд категорически противопоказано, так как повышается вероятность возникновения ударов. Оптимальный вариант расположения дисков дробилки — в виде елочки, что обеспечит не только высокую эффективность измельчения, но еще и упростит последующую очистку режущих элементов.



4. Зубья дисков должны быть расположены в хаотичном порядке для более эффективного дробления веток, из которых будет получаться щепа. Располагать зубья в ряд категорически противопоказано, так как повышается вероятность возникновения ударов. Оптимальный вариант расположения дисков дробилки — в виде елочки, что обеспечит не только высокую эффективность измельчения, но еще и упростит последующую очистку режущих элементов.
5. Особое внимание уделяется бункеру и приемной части, для изготовления которых используется листовая сталь и сварочный аппарат.
6. На валу крепится шкив, который будет соединяться с электродвигателем посредством ременной передачи.



Внешний вид готового измельчителя для веток из циркулярной пилы представлен на фото ниже.

Стоит также отметить, что измельчитель собирается на отдельной раме, и жестко фиксируется к столу циркулярной пилы сварочным способом. В таком случае сохраняется функционал циркулярной пилы, которой можно воспользоваться в любое время.

Полученный агрегат можно использовать в коммерческих целях, ведь измельченный материал представляет собой щепу, которая используется для приготовления натуральных копченостей. Ниже на видео представлен аналогичный вариант дробилки, собранной из набора пильных дисков, приводимых в действие двигателем внутреннего сгорания от мотоблока.

Измельчитель из обыкновенной дрели

Своими руками садовые измельчители часто делают из дрели. Это неплохой вариант, при этом инструмент не страдает. Его всегда можно демонтировать и пользоваться по назначению. Причем у дрели есть преимущество, по сравнению с болгаркой — регулятор оборотов. Он есть даже на эконом-моделях, поэтому разлетающиеся ошметки не страшны.

Но есть и минус – редуктор дрели не предусмотрен для таких нагрузок, в отличие от болгарки. Поэтому делать своими руками измельчитель древесины из дрели только на свой «страх и риск». Подойдет старый, полурабочий инструмент.

Понадобится стойка. Обычно используют деревянную табуретку с просверленным отверстием по середине. Поверх устанавливается ведро с аналогичным отверстием по середине. Чтобы оно не «ездило», лучше прикрутить шурупами. В отверстие продевается болт и на нем 2 гайками — несколькими шайбами фиксируется нож, как здесь. Осталось подключить дрель к болту и запустить.

Впрочем, садовый измельчитель можно сделать своими руками и без фиксирования на табурете. Вот такое приспособление делается за пять минут. В деревянной болванке нужно сделать отверстие и протянуть шпильку. С обоих сторон она фиксируется гайками. Осталось только сделать рубящие кромки из саморезов и можно опускать дробилку в ведро.

Измельчителя веток из бензинового двигателя

Из мотоблока своими руками вполне возможно сделать веткоизмельчитель. Производительность будет высокой – даже выше, чем у полноценного станка.

На мотоблок придется докупить ряд деталей: ножи, вал, подшипник и лист стали для корпуса. Их можно достать на металлоприемке.

Стоит помнить, что двигатель для мотоблока работает от бензина, поэтому мобильность веткоизмельчителя отличная. Его можно вывозить даже в поле. Чтобы установить на мотоблок насадку-измельчитель, понадобится болгарка, сварка и дрель.

О том, как сделать приспособление для мотоблока, можно посмотреть в видео.

Измельчитель из триммера

Для измельчителя веток изготовленного своими руками из садового триммера необходимо подготовить следующие необходимые элементы:

• емкость из пластика или металла объемом до 50 л
• несколько труб из металла диаметром до 20 мм
• стальную сеть площадью около 1 кв.м с мелкой ячейкой
• обрезок деревянной доски, либо фанеры
• необходимо приобрести металлические хомуты для креплений
• деревянные бруски и саморезы для их стяжки
• непосредственно сам триммер любой конструкции

В качестве вспомогательного инструмента рекомендуется подготовить:

• шуруповерт
• наковальня
• дрель
• электролобзик
• слесарный молоток

Для того, чтобы изготовить измельчитель необходимо следовать пошаговой инструкции:

• Первоначально подготавливают емкость веткоруба. Для этого на дне просверливают и вырезают отверстия в виде трапеций. Края обрабатываются.
• На дне закрепляется сетка при помощи брусков. Тем самым делается мембрана.
• Емкость располагают на небольшой высоте при помощи конструкции из труб.
• Двигатель триммера крепят на доске.
• Штангу устройства немного укорачивают и устанавливают также на основании с приводом.
• На торце штанги ставят режущий инструмент.
• Перед производством непосредственной работы необходимо провести испытания. Для измельчения веток различной толщины можно применять разные насадки.

Садовые измельчители для дерева

На даче и садовом участке собираются ветки, кусты, высохшая трава. Их нужно утилизировать. Облегчить труд может древесный измельчитель. Плюсами оборудования считаются:

• Небольшие габариты.
• Готовое сырье можно использовать в качестве удобрения.
• Эффективность.
• Малое потребление энергии или топлива.

Выбор агрегата зависит от размеров участка и объема работы. Оборудование для утилизации древесных отходов выпускают производители разных стран. Одним из недостатков считается высокая стоимость.

Российская промышленность выпускает измельчители по доступным ценам. Если установка нужна для сезонного использования на дачном участке, ее можно взять в аренду.

Технические возможности

Садовая установка может быть с двигателем электрического или бензинового типа. Оборудование, потребляющее электрическую энергию, бесшумно в работе, легкое по весу, небольшого размера. Но необходимость иметь под рукой источник питания делает его не всегда удобным в использовании.

Бензиновый измельчитель более громоздкий, шумный при работе, но его можно применять в любом уголке сада. Он мощнее, чем электрическое оборудование, перерабатывает больший объем древесины.

Щепорез для арболита: принцип работы

Основными узлами станка являются рубильный диск с ножами и ротор с молотками и лопастями. Диск монтируется на рабочем валу, который приводится в движение с помощью шкива, соединенного посредством ремня с двигателем. Вал вращается в двух роликовых подшипниках, а двигатель установлен на раме.

Подача сырья осуществляется вручную, то есть все, что подлежит переработке, закидывается по одному в приемный бункер, а затем древесные отходы уже сами затягиваются под работающие ножи и молотки. На завершающем этапе щепа с помощью лопастей попадает на сито и вылетает из щепореза через отверстие для выгрузки.

На входе приемный бункер выполнен в виде воронки для того, чтобы упростить подачу сырья для переработки и сделать этот процесс безопасным для рук.

Станок для изготовления щепы для арболита имеет следующие характеристики:

• мощность двигателя – 7,5 кВт;
• частота вращения на рабочем валу двигателя – 3000 об/мин;
• частота вращения вала, на котором закреплен диск с режущими ножами – 1500 об/мин.

Собираем узлы щепореза

Осуществляем сборку в следующей последовательности:

1. Собираем рубильный блок: на вал насаживаем подшипники, диск с ножами и молотки;
2. Подготавливаем корпус к монтажу: вырезаем отверстия для рабочего вала, приемного бункера и выгрузки щепы;
3. Сверлим необходимые отверстия для сборочных болтов и привариваем под углом воронку приемного бункера;
4. Производим сборку привода: закрепляем двигатель на раме, монтируем шкивы и надеваем ремень (можно автомобильный);
5. Крепим рубильный блок на раму и закрываем защитным корпусом (во избежание несчастных случаев);
6. Производим холостой пробный запуск.

Щепорез для арболита в сборе

В течении первой недели рекомендуется использовать щепорез для изготовления арболита в режиме минимальной нагрузки и недолгое время, чтобы избежать заклинивания подшипников, которое может произойти в результате их перегрева.

Если станок нужен исключительно для собственных целей, то есть смысл сделать шепорез для арболита своими руками, так как если приобретать его в заводском исполнении, то обойдется он не очень дешево. Сделанный щепорез можно поставить под навесом на приусадебном участке или в гараже.

По материалам: https://zamesbetona.ru/oborudovanie/shheporez-dlja-arbolita.html https://kamedom.ru/arbolit/chertezhi-stanka-scheporeza.html

Требования к дробильным машинам

Подготовив чертежи и схемы щепореза для арболита, можно приступать непосредственно к его изготовлению. Отдельные элементы машины вытачиваются с помощью токарного оборудования, а все остальное вполне возможно сделать из подручных средств в домашних условиях.

Для начала нужно найти подходящую силовую установку, которая обладает мощностью 4-5 кВт. Что касается параметров ременной передачи, то их определяют с учетом количества шкивов. В любом случае, максимально допустимое число оборотов должно составлять как минимум 1700-1800 об/мин. Для повышения безопасности эксплуатации прибора все режущие элементы нужно защитить сплошным кожухом из стали.

Наличие муфты в приводной системе не предусмотрено. Объясняется это тем, что при моментальном выключении машины внутри могут остаться частички щепы, которые останутся в зазорах и существенно поднимут пусковой момент двигателя. Подобное явление может привести к перегреву и полному повреждению силовой установки.

В качестве режущего диска используют модели из толстолистовой стали, диаметр которой составляет 10-12 мм. Помимо основного предназначения, этот элемент выполняет функции маховика, поглощая неравномерное вращение вала при застревании щепы. Внутреннюю часть диска тщательно шлифуют.

При создании режущих элементов в домашних условиях задействуют инструментальную сталь под марками У7А или У8А. Показатели твердости ножей после заточки должны составлять 58-60 HRC. Заточка должна бить односторонней, а высота рабочей кромки не должна превышать высоту установочных пазов диска. Для простоты наладки и регулировки инструмента крепежные отверстия в ножах делают овальными.

Сито создается из высокоуглеродистой стали под марками от 40. В готовом стальном листе проделываются отверстия, через которые будет пропускаться исходное сырье. При изготовлении рубильных молотков рекомендуется использовать рессорно-пружинную сталь. Но чрезмерная упругость может привести к инерционному подбрасыванию режущих элементов во время работы. Из-за высокой скорости вращения рабочего вала такое явление может ухудшить конечное качество продукта, поэтому лучшим решением для рубильных молотков станет инструментальная сталь.

Особенности правильной эксплуатации самодельных агрегатов

Существует еще очень много вариантов, как сделать измельчитель для веток в домашних условиях, но все зависит от имеющихся в распоряжении деталей, инструментов, а также особенностей применения изделий. Вышеописанные инструкции дают понять, что изготовление самодельного устройства не требует больших затрат, и поэтому если не желаете тратиться на покупки не дешевых инструментов, то сделать их можно самостоятельно, уделив несколько часов или дней свободного времени. После того, как конструкция будет готова, перед ее испытанием и применением рекомендуем ознакомиться со следующими тонкостями эксплуатации:

1. Работы проводить обязательно в защитных очках. Ведь не исключается вылет осколков из подающего бункера, которые могут привести к серьезным травмам. Используйте также перчатки, специальную обувь, наушники и головной убор.
2. Если в подающем бункере застряла ветка, то не пытайтесь ее достать рукой или подтолкнуть. Для таких случаев следует подготовить специальную палку с разветвлением на конце, которой можно толкать застрявшие ветки, траву и листья.
3. Не пытайтесь забросить в измельчитель ветку большого диаметра. Кроме того, что это опасно, так вы еще и быстро выведете из строя машину. Если двигателю не хватит мощности раздробить древесину, то она застрянет внутри, и заклинит вал. Мотор от перегрева может сгореть. От больших по диаметру бревен также быстро изнашиваются ножи, поэтому очень важно определиться с диаметром измельчаемых веток, и перед их дроблением, провести сортировку.
4. Категорически противопоказано бросать в шредер камни, стекло и металл. Кроме того, что они могут заклинить двигатель, так еще и несут опасность для жизни человека. Мелкие частицы могут вылететь из подающего бункера, и попасть в человека, нанося ему увечья.
5. В случае заклинивания вала, необходимо немедленно отключить электродвигатель от сети, а бензиновый мотор заглушить. Последующий запуск разрешен в том случае, когда будет устранена причина заклинивания.

Подводя итог, надо отметить еще один очень важный момент — необходимость регулярного проведения обслуживания. В частности, следует периодически проверять качество заточки режущих ножей. При их притуплении повышается нагрузка на двигатель, что приводит к быстрому перегреву, и выходу его из строя.

Обязательно нужно регулярно проверять качество креплений, так как от вибраций не исключено раскручивание болтов или гаек, что может привести к травматическим последствиям для человека. Используя выше предложенные идеи и собственные задумки, не составит большого труда сделать качественный и высокоэффективный садовый измельчитель в домашних условиях.

Зачем нужен щепорез

Прежде чем перейти непосредственно к технической части данной статьи, следует рассмотреть все преимущества использования такого оборудования, как щепорез. Что это и зачем он вообще нужен?

Щепорез является оборудованием, которое сможет избавить владельца своего обрабатываемого участка от необходимости разводить костры или собирать громоздкие кучи мусора, которые затем придётся вывозить.

В процессе обработки участка или огорода хозяину приходится сталкиваться с такими проблемами, как невозможность переработать отходы, которые остаются после обрезки деревьев и осенней уборки огорода. Речь идёт о различной ботве, обрезках сучьев и так далее. Чаще всего это приходится сжигать или же просто сваливать всё в огромную кучу, которую придётся затем вывезти.

Измельчитель поможет владельцу участка избежать головной боли от проблем с мусором, обеспечив переработку отходов для их повторного использования. На выходе, владелец щепореза может получить пригодный материал для компоста или же щепу для твердотопливных котлов.

Конечно, вся польза щепореза налицо, но, к сожалению, приобрести такой измельчитель далеко не всем по карману ввиду его довольно высокой стоимости. Выход есть: сделать его своими руками. Сделать это возможно, используя подручные инструменты и материалы.

Покупка прибора

При желании приобрести щепорубительную машину в магазине необходимо понимать, что она может стоить очень дорого. Средняя стоимость заводской модели составляет около 3 миллионов рублей. Естественно, такое оборудование демонстрирует высокую производительность, но для бытовых целей покупать его нецелесообразно. Вместо этого лучше найти отдельные агрегаты для сушки, дробления и окрашивания щепы, что обойдется в разы дешевле.

В зависимости от способа измельчения исходного сырья дробилки бывают дисковыми и роторными. Представители первой группы оборудованы острыми дисковыми ножами, в то время как роторные модели работают на основе вращающейся рабочей камеры или барабанов, где находятся ножи.

Выбирая подходящий вариант дробильного оборудования, важно обращать внимание на толщину корпуса. Желательно, чтобы она составляла не меньше двух сантиметров в месте режущего узла. В противном случае при работе на высоких оборотах механизмы могут деформироваться или вовсе выйти из строя

В противном случае при работе на высоких оборотах механизмы могут деформироваться или вовсе выйти из строя.

Общая информация

Перед тем как начать создавать щепорубительную машину своими руками, необходимо разобраться в ее особенностях, принципе работы и предназначении. Щепа является одним из ключевых элементов арболита или щепкобетона — популярного строительного материала, на основе которого создают малоэтажные помещения.Это интересно: технология производства арболита. На рынке арболит продается в виде прямоугольных блоков и содержит в себе цементные смеси марок 400 или 500. В роли дополнительных компонентов используют переработанные древесные отходы, размерами 5×5×25 мм. В числе подобных отходов:

1. Опилки.
2. Крупная стружка.
3. Щепа.

В данном видео рассмотрим как сделать щепорез своими руками:

Именно для производства последнего сырья и разрабатываются специальные щепорубительные установки. Технология создания арболитов на основе щепы выглядит следующим образом:

1. Изначально подготовленные отходы древесины заливают водой, тщательно смешивают и перемещают в резервуар на пару часов. После продолжительной выдержки процент содержания клетчатки в сырье заметно снижается, что позволяет создавать на его основе качественные и устойчивые блоки.
2. После этого полученную массу помещают в другой резервуар и заливают раствором хлорида кальция и сульфата алюминия. Эти вещества окончательно очистят консистенцию от остатков клетчатки.
3. К древесным отходам добавляют цементную смесь и известь в пропорции 3:4:4. Затем следует поместить материал в бетономешалку и перемешать до полурассыпчатого состояния. Продукт должен обладать однородной консистенцией и не содержать в своем составе комков или несмоченных участков.
4. В итоге полученную массу выкладывают в специальных формах, которые предварительно смазываются машинным маслом, и выдерживают при комнатной температуре до тех пор, пока она не затвердеет.

Что касается сфер применения арболита в строительстве, то они довольно обширные. На основе этого материала создают перемычки, стеновые конструкции, отдельные элементы полов и даже полноценные фундаментные блоки. В последнем случае к арболиту нужно добавлять цемент более высокой марки.

Такой строительный материал характеризуется высокой прочностью и хорошей теплоемкостью. Ему не страшны температурные скачки или повышение влажности, а огнестойкость и устойчивость к коррозийным процессам остаются на высшем уровне.

Самодельная дробилка для дерева

Дороговизна промышленных аппаратов привела к тому, что многие стали изготавливать дробилку дома из подручных материалов. Принцип работы самодельной дробилки для дерева схож с обычной электрической мясорубкой, а для её создания необходимо иметь:

• Несколько металлических уголков или отрезов трубы,
• Около двадцати дисковых пил,
• Пару шкивов,
• Шпильку из прочного металла,
• Несколько подшипников,
• Ремень или цепь,
• Несколько гаек,
• Шайбы,
• Металл,
• Баллон с краской.

Для домашней щеподробилки одинаково хорошо подойдет дизельный или электрический мотор. Электрический — безопаснее и легче. Минус — малая мобильность и зависимость от наличия электричества. Дизельный мотор мощнее, может использоваться как в помещение, так и на улице, но он более шумный. Минус дизеля — выделение выхлопных газов при работе. Если планируется переработка веточек толщиной до четырех сантиметров, то достаточно мотора, мощностью до четырех киловатт. Для измельчения боле крупного материала нужен мотор с мощностью не менее шести киловатт.

В качестве режущего узла чаще всего используются дисковые пилы, но можно заменить и двухвалковым устройством с ножами, или же совместить диски и ножи. Работа с дисковыми пилами — самая простая. Для качественной резки толщина самодельных ножей не должна быть менее семи сантиметров.

Каркас дробилки сваривают из металлических труб или же уголка, а на него монтируется мотор. Из листа прочного металла делается корпус. На длинную шпильку нанизывают режущие диски, чередуя их с шайбами. Когда режущий узел собран, на ось надевают шкив. Можно использовать шкив от любого генератора легковой машины. А для обеспечения вращения на ось устанавливается пара подшипников. Рама и кожух окрашивается защитной краской.

Технология изготовления

Станок для измельчения деревяшек и веток в щепу можно сделать своими руками на основе болгарки или фуганка (электрорубанка).

Из дисковых пил

Основой для работы станка послужит болгарочный привод. Для изготовления такого станка выполните следующие шаги.

1. Отрежьте фрагмент швеллера и уменьшите высоту его горизонтальных (продольных) частей.
2. Разметьте доработанный таким образом кусок швеллера и просверлите 4 одинаковых отверстия под болты. Это можно сделать с помощью сверлильного станка или посредством дрели.
3. На образованную площадку поставьте пару корпусных подшипников, затянув их по центру болтами. Болты могут быть, например, размера М12 с головкой под шестигранный трубчатый ключ.
4. Приварите получившуюся конструкцию с подшипниками к фрагменту листовой стали. Отрежьте пластину, просверлите в ней отверстие и приварите к получившейся конструкции под прямым углом.
5. Изготовьте вал из куска толстого штыря идеальной круглой формы. Наденьте на него стальную шайбу и обварите её.
6. Вставьте этот вал в подшипники. Здесь шайба выполняет функцию добавочной подпорки.
7. Наденьте на вал пильные диски по дереву одинакового диаметра и шага зубьев. Не рекомендуется применять разные по диаметру отрезные круги с разным количеством зубьев. Между соседними дисками установите по две дополнительные шайбы-проставки.
8. Вырежьте вторую пластину под вал. Приварите её к основе.
9. К верхнему ребру двух пластин приварите третью. Для придания эстетичности зачистите сварные швы при помощи болгарки.
10. Приварите к основанию получившейся конструкции предметный столик, через который подаётся готовое к измельчению древесное сырьё.
11. Изготовьте и приварите крепления для углошлифовальной машинки (болгарки).

Из фуганка

Фуганок или электрорубанок сам по себе делает стружку с неплохой производительностью. Но данный строгальный станок работает лишь с прямыми обрезками досок, реек, оставшихся после строительно-отделочных, реконструкционных работ на участке у пользователя. С максимально выступающим за плоскость, по которой выравнивается обстругиваемая доска, промышленный электрорубанок производит крупнофракционные опилки. Для переработки деревяшек и веток в щепу потребуется несколько отличающееся по конструкции устройство. Для его изготовления сделайте следующее.

1. Изготовьте раму с колёсной базой.
2. Закрепите на ней подходящий по мощности двигатель (например, асинхронный).
3. Закрепите на раме значительно выше мотора вращающийся нож-рубанок, изготовленный по образу и подобию того, что работает в электрорубанке. Ножи у него должны значительно выходить за пределы диаметра, ограниченного крутящим валом.
4. Установите на валы двигателя и ножа-измельчителя шкивы с передаточным числом 1: 2 или 1: 3.
5. Наденьте на шкивы подходящий по размеру и толщине ремень. Жёсткость (усилие), с которой он натянут, должна быть достаточна для преодоления эффекта проскальзывания – это, в свою очередь, сделало бы работу двигателя бесполезной.
6. Установите подающий рупор (воронку) квадратной формы. Её внутренние размеры должны соразмеряться с длиной рабочей части (измельчителя) электрофуганка.

Виды садовых измельчителей

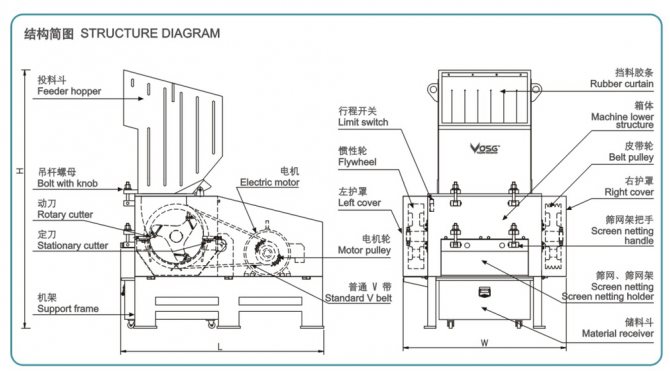

Машинки для дробления древесных отходов еще называют веткодробилками, шредерами, щеподробилками. Несмотря на разные названия, агрегаты устроены практически одинаково. Любая веткодробилка состоит из:

• Стальной рамы, к которой прикреплены все детали механизма;
• Основного привода — электродвигателя или бензинового (дизельного) мотора и вала с отбором мощностей;
• Режущего механизма;
• Главной передачи (преимущественно ременной);
• Защитного кожуха;
• Двух бункеров — для загрузки веток и выгрузки щепы.

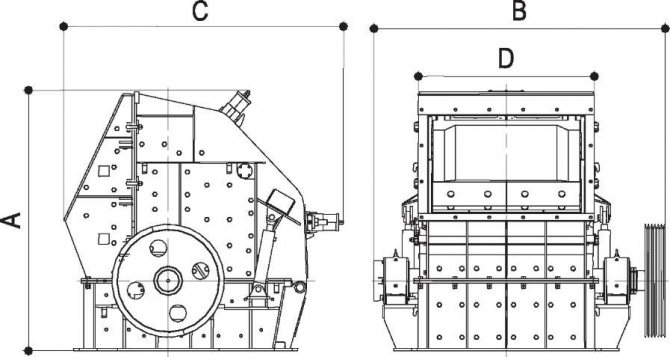

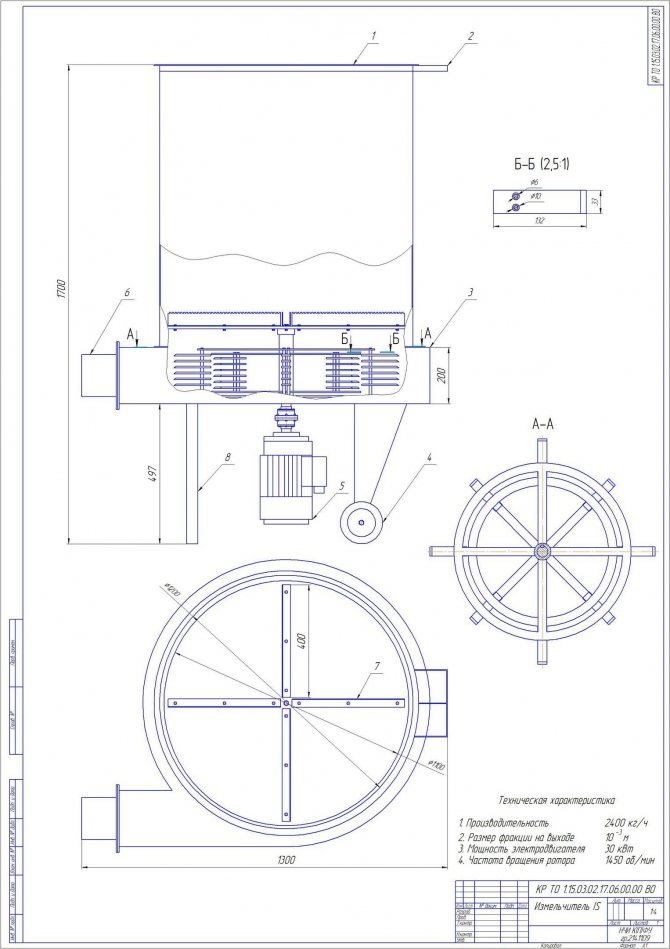

Фактически самодельные дробилки для веток отличаются неодинаковыми режущими механизмами, остальные детали могут иметь только разный размер. Если изучить чертежи дробильных частей, размещенные в интернете, то можно найти несколько распространенных вариантов:

1. Посредине вала закреплены дисковые пилы, их зубья должны быть из твердых сплавов.
2. Конструкции, напоминающие устройства фуганков на циркулярных станках. Вдоль валов делают несколько продольных пазов (2−6, все зависит от мощности двигателя) и закрепляют измельчающие ножи (материал — углеродистая сталь). Ветки подают на дробление под углом 90 градусов до ножей.
3. Дисковые дробилки, где ножи прикрепляют к плоскостям стального круга, расположенного на валу. Сюда ветки подаются под углом не более 45 градусов, это обеспечивается конструктивными особенностями бункеров.
4. Рубильные машины, имеющие два вала с синхронным вращением. Режущие кромки ножей в процессе вращения сойдутся в единой точке. Таким образом, происходит не только дробление веток, но и их захват и самозатягивание внутрь конструкции. Древесина подается перпендикулярно до ножей, которые вращаются.

Чтобы увеличить крутящий момент и усилие резки, в самодельных дробилках для веток используют маховики, насаживаемые на свободные концы валов. Исключение — дисковые дробилки, где в качестве маховика выступает тяжелый круг из металла, к которому присоединены ножи.

Сборка готовых узлов

Порядок изготовления:

1. Нужно собрать все пилы на валу. Между каждой проложить по шайбе и укрепить режущие элементы с двух сторон гайками.
2. Напрессовать подшипники.
3. Укрепить на концах маховик и шкив.
4. В нескольких миллиметрах от набора пил укрепить контрнож.
5. Установить двигатель и передаточный механизм.
6. Натянуть ремень.

Контрнож устанавливать на раму лучше с помощью болтов, а не сварки, делая при этом овальные отверстия. Это нужно для регулирования расстояния между пилами и плитой. Так можно менять размер фракции готовой щепы.

При завершении монтажа всех необходимых элементов нужно сделать защитный кожух. Для него можно брать тонкий листовой метал. Размеры кожуха могут быть разными. Главное, чтобы работать было удобно и безопасно. Подключать электродвигатель к сети стоит через автомат в 25 А.

Чтобы конструкция была ремонтопригодной, корпус не стоит делать сварным.

Лучше выполнить болтовое соединение.

Тогда измельчитель можно будет в любой момент разобрать для переточки или замены ножей.

Одна из частых проблем вращающихся механизмов – повышенная вибрация.

Другая причина появления вибрации – дисбаланс (неуравновешенность) роторов. Для ее устранения нужно провести балансировку.

Можно использовать готовые подшипниковые узлы самоустанавливающейся конструкции.

Они «прощают» ошибки в соосности отверстий, при которых обычные радиальные подшипники будут перекашиваться и перегреваться.

Кроме того, размеры их корпусов часто не позволяют соблюсти требуемое межосевое расстояние между роторами.

Чтобы избежать несоосности, в качестве букс используют боковины корпуса дробилки. Посадочные отверстия растачивают в станке с четырехкулачковым шпинделем, сложив детали вместе.

Если изготовить корпус с соосными отверстиями не выйдет, можно подобрать подходящие по грузоподъемности двухрядные сферические подшипники.
