Мотоблок с рулевым управлением

При таком способе силовой агрегат будет располагаться за спиной водителя и жёстко крепиться к переднему адаптеру. Следовательно, увеличится коэффициент сцепления ведущих колёс с почвой. Это, в свою очередь, повысит тяговое усилие, что даст возможность работать с любым навесным оборудованием. Для таких экспериментов лучше всего подойдёт лёгкий мотоблок «Салют», имеющий массу около 75 кг и мощность 6,5 л. с.
В этом случае понадобится рулевая колонка с редуктором. Но это для этого случая, если рискнёте смастерить мотоблок с передним рулевым управлением. Эта процедура намного сложнее и кропотливее, чем простое сочленение, но зато результат порадует — получится мотоблок с рулём и сиденьем, а под руками окажутся все нужные рычаги.

При изготовлении понадобятся не только руль и редуктор, но и рулевые тяги с сошниками. Обязательно нужны будут педали газа, сцепления и тормоза, расположенные под ногами. Их соединяют со штатными органами управления самодельными тягами или стальными тросиками.

С правой стороны сиденья устанавливают рычаг для поднятия или опускания навесного оборудования, а также рукоятку стояночного тормоза. На передние колёса ставят крылья с фарами. И минитехника, наконец-то, приобретает законченный вид мотоблока с передним адаптером.

Следует отметить, что цена такого изделия с рулём начинается от 24 тыс. рублей. При этом адаптер имеет неплохие технические характеристики, позволяющие в полной мере оценить достоинства работы на своей минитехнике.

Мотоблок является механизированным помощником огородника, который позволяет сократить трудозатраты и здоровье пользователя. Если такое устройство дополнено адаптером с рулевым управлением, то оно увеличивает комфортабельность управления и еще больше сокращает физическую нагрузку.

По сути, адаптер позволяет превратить мотоблок в подобие мини-трактора. Из материала данной статьи вы узнаете устройство адаптера, его назначение, разновидности, нюансы установки и тонкости эксплуатации.

Особенности конструкции

Конструкция данного устройства очень проста. По своей сути адаптер — это тележка, которая крепится к мотоблоку. В состав его входит рама, на которой крепится сиденье для водителя или кузов. Рама устанавливается на двухколесное шасси. Другой незаменимый элемент этого оборудования — дышло, при помощи которого тележка крепится к основному блоку. Он тянет прицеп, и это усилие передается на колеса адаптера. К этому аппарату можно присоединить множество различных приспособлений: фрезу, плоскорез, борону, картофелекопатель и многое другое.

Тем самым обеспечивается надежность устройства

При самодельном изготовлении подобного оборудования необходимо обратить большое внимание на прочность сцепки адаптера и мотоблока, поскольку это самое слабое место всего агрегата. Сцепка должна быть изготовлена из стали или чугуна. Как правило, она выполняется с помощью сварки, при этом особое внимание нужно обратить на сварные швы

Как правило, она выполняется с помощью сварки, при этом особое внимание нужно обратить на сварные швы. Современные модели данной техники включают в себя также панель управления, удобно расположенную около кресла водителя

С этой панели можно управлять вертикальным перемещением различного оборудования, которое крепится к адаптеру. Можно изменять и угловое перемещение прикрепленных приспособлений

Современные модели данной техники включают в себя также панель управления, удобно расположенную около кресла водителя. С этой панели можно управлять вертикальным перемещением различного оборудования, которое крепится к адаптеру. Можно изменять и угловое перемещение прикрепленных приспособлений.

Для этого устройство оснащается системой рычагов либо гидроузлов.

Кроме комплекта оборудования, которое продается вместе с адаптером, для облегчения садово-огородных работ можно использовать различные дополнительные устройства. Некоторые из них приобретаются в магазине, другие можно изготовить самостоятельно при наличии соответствующих приспособлений, материалов и умений.

Купить новый адаптер на мотоблок — дело несложное. В продаже имеется много различных видов этой техники. Чем больше функций выполняет данное оборудование и чем удобнее оно в использовании, тем выше у него цена. Даже самые дешевые адаптеры имеют немалую стоимость, поэтому многие владельцы мотоблоков решают изготовить данный прицеп своими руками.

В этом случае обязательно нужно выполнять предварительный расчет прочностных и механических характеристик аппарата.

Назначение адаптера

Адаптер для мотоблока в классическом виде представляет собой прицеп с сидением на двух колесах, закрепляемый за мотоблоком, и к которому монтируется навесное оборудование. Именно адаптер позволяет установить дополнительное оборудование максимально легко. Адаптер превращает мотоблок в минитрактор и тем самым делает его не только универсальным, но и максимально комфортным.

Адаптер позволяет сидеть во время проведения работ, тем самым облегчая труд. Помимо этого адаптер придает мотоблоку большую устойчивость, что также упрощает и облегчает работу. Удобно и то, что сразу отрегулированное навесное оборудование не будет излишне углубляться или наоборот подниматься слишком высоко. Регулируется навесное оборудование на адаптере ручным устройством. Смело применять адаптер можно даже с легкими мотоблоками, такими как Нева и Каскад.

Максимального комфорта удается добиться при использовании рулевого адаптера или переднего адаптера для мотоблока. В этом случае руль позволяет не применять для управления ручки мотоблока, что, конечно же, намного удобнее. Благодаря такому устройству можно получить идеальный минитрактор – многофункциональный, легкий в управлении и имеющий рабочую скорость порядка пяти километров в час.

Размеры такого адаптера для мотоблока обычно около двух метров в длину, восьмидесяти сантиметров в ширину и полутора метров в высоту. Адаптер с рулем имеет не малые габариты, так как он является практически передней частью минитрактора. Подходит этот адаптер и для мотоблока Нева – самого легкого на сегодняшнем рынке.

Учитывая все вышесказанное, адаптер можно назвать необходимым для мотоблока.

Адаптер для мотоблока подготовка и изготовление основных элементов

Несмотря на простоту конструкции, изготовление адаптера – процедура достаточно сложная. Чтобы сделать приспособление, в первую очередь необходимо изучить чертежи. Чем больше точных схем будет в вашем распоряжении – тем лучше результат работы.

Для изготовления потребуются определенные инструменты и материалы.

Обязательно подготовьте:

электрическую дрель;
молоток;
напильник;
сварочный аппарат;
лист стали, толщиной 5 мм;
несколько квадратных труб, диаметром 1 дюйм;
электрическую ножовку;
угольник;
комплект болтов и гаек.

Далее переходим к изготовлению основных элементов конструкции. Вам потребуется:

Сделать сцепку – она представляет собой сварной механизм, который в дальнейшем будет устанавливаться в основу рамы адаптера и крепиться к ней посредством болтов. Сцепной механизм состоит из двух приваренных друг к другу частей квадратной трубы и одного куска водопроводной трубы, диаметром не более 1 дюйма и длиной по 20 см каждая. В водопроводную трубу вставьте не полностью прижатый болтом шток с приваренным тройником. Обязательно смажьте шток солидолом или тавотом – это обеспечит свободное поворачивание тройника по горизонтальной оси при движении мотоблока с адаптером по ухабистой местности;
Изготовить узел, фиксирующий колеса – для этого возьмите 2 куска трубы, диаметром 1 дюйм и длиной 10 см, и приварите их перпендикулярно друг к другу. После этого горизонтальный отрезок вставьте в крепежную трубу и надежно зафиксируйте болтом. Вертикальный отрезок трубы послужит местом для крепления оси и подшипника с колесом.

Подготовив оборудование, материалы и сделав основные элементы адаптера к мотоблоку, можно переходить к сборке оборудования. Обязательно соблюдайте указания чертежей, так как малейшая ошибка приведет к неправильной работе всей конструкции.

Подготовка к работе и обзор элементов

Адаптер, без сомнения, очень важная составляющая мотоблока, поэтому он должен быть надёжным и удобным. Есть несколько моментов, на которые следует обратить внимание:

Сцепной механизм. Он должен быть прочным и обладать необходимой жёсткостью. Поэтому его всегда делают из чугуна или стали. Зазоры в узлах соединения должны быть минимальными, поскольку это влияет на прочность фиксации связующего элемента.
Материал для изготовления. По опыту эксплуатации видно, что наибольшей надёжностью обладают адаптеры, сделанные из листовой стали. Их сборка производится при помощи сварочного аппарата. При этом качество сварных швов должно быть идеальным. В противном случае в процессе эксплуатации именно из-за них произойдёт поломка.
Кресло водителя. Сиденье мастерят удобным и регулируемым по высоте, потому что в нём придётся проводить несколько часов подряд во время работы.

При соблюдении этих условий приступают к изготовлению. Сначала делают своими руками чертежи сцепки для мотоблока или выбирают подходящие в интернете. Ведь чем больше схем и рисунков будет изучено, тем качественнее результат.

Разновидности

Классифицировать адаптеры с рулевым управлением можно по типу расположения колес. Рулевую передачу выполняют в формате отдельного узла. Колеса, выполняющие опцию рулевого привода, могут располагаться спереди и сзади. Что касается положения рулевого привода, то это зависит от особенностей конструкции и запчастей, ведь в процессе эксплуатации не избежать ремонта и замены износившихся деталей.

Модели, у которых адаптер располагается спереди, называют разновидностями с передним рулевым управлением. В таких модификациях двигатель является своего рода тягачом всего агрегата. Если адаптер располагается сзади, а мотоблоку приходится его тянуть за собой, такое устройство называют заднеприводным. Другими словами, если адаптер находится перед мотоблоком – это изделие переднего типа, а если сзади – то заднего.

Выбор того или иного варианта покупатель осуществляет сам, исходя из собственных предпочтений.

Однако можно присмотреться к варианту, где адаптер находится ближе к ведущей оси. Вес оператора в этом случае будет создавать дополнительную нагрузку, не позволяя мотоблоку выскакивать из земли во время работы техники.

Исходя из разновидности, можно классифицировать адаптеры на кузовные и бескузовные. Первые предусматривают перевозку грузов, вторые больше подходят для обработки почвы. В зависимости от мощности агрегата стыкуют адаптеры с мотоблоком посредством длинного либо короткого дышла. Первые модификации применяют на тяжелой технике, вторые используют на легкой.

Важно Одноковшовый экскаватор ЭО-2621 Петушок

Виды адаптеров

В зависимости от крепления к устройству, мотоблоки могут быть:

задними – сцепка размещается в передней части, а поэтому сам адаптер – в задней части;
передними – сцепка – в задней части, соответственно, он располагается перед агрегатом, однако с рулем управления.

За областью использования:

укороченные – небольшие за габаритами. Используются с агрегатами, предназначенными для выполнения легких работ;
удлиненные – габаритные и тяжелые, используются с мотоблоками тяжелого типа.

В зависимости от выбранного мотоблока вы можете подобрать адаптер подходящий ему
В зависимости от кузова:

кузовные – в наличии присутствует кузов для транспортировки грузов разных габаритов;
бескузовные – используются исключительно для сцепления с мотоблоком.

Помимо вышеперечисленной классификации, их можно также условно разделить на простые и универсальные. Последние используются, кроме своего прямого назначения, еще для перевозки грузов.

С рулевым управлением

Рулевой адаптер предоставляет возможность превратить обыкновенный мотоблок в настоящий мини-трактор. Мощность двигателя останется неизменной, однако значительно увеличится количество выполняемых функций.

Крепление происходит благодаря сцепке, которая размещается перед адаптером.

В конструкцию входят следующие элементы:

пара колес;
механизм сцепления;
тормоз и газ;
сиденье оператора;
рама.

Сзади присутствует механизм, к которому при необходимости может крепиться навесное дополнительное оборудование.

С подвижным сочленением

Такие агрегаты называют еще адаптер-переломка. Это самое легкое и экономично в изготовление устройство. Подвижное сцепление размещается в передней части. Недостатком считается то, что приходится поворачивать весь механизм, без использования дополнительного управления. Из-за этого радиус и угол поворота будут больше.

Передние и задние адаптеры

Передний адаптер по своей конструкции похож на рулевой. Однако механизм сцепления расположен сзади. Такой вид конструкции очень удобен, так как она может разбираться и легко транспортироваться.

В заднем схема расположения обратная переднему – сцепка впереди агрегата, соответственно, сам адаптер оказывается сзади.

Передний чаще всего используют на тех работах, где сила агрегата играет ключевую роль, а именно – вскапывания, рыхления.

Внимание! Задний прекрасно подойдет для окучивания, так как оператор должен внимательно следить за процессом.

Делаем адаптер к мотоблоку своими руками

Основа адаптера к мотоблоку изготавливается из прямоугольной трубы длиной 170 см. К ней приваривается поперек еще одна труба длиной 50 см, к которой должны крепиться стойки крепления колес адаптера. Высота этих стоек от верхней точки стойки до оси колеса адаптера равна 30 см. Можно приспособить колеса от обычной садовой тележки, а их внутренние втулки расточить на токарном станке. На втулки надевают подшипники нужного размера.

Затем ко втулкам колес адаптера и к центральной трубе следует приварить раскосы. Длина их может быть различной и определяется углом, который Вам нужно будет выдержать. После этого следует расчет и сварка рамы для навесного оборудования. Боковые трубы этой рамы крепятся к стойкам колес при помощи болтов. Болты должны быть достаточного диаметра, чтобы выдерживать различные механические нагрузки.

Такой адаптер к мотоблоку своими руками вполне уверенно едет по земле при работе на целине и на пашне. К нему можно сделать специальный отвал для уборки снега. Спереди адаптера находится сцепной узел, который также можно сделать самому или купить готовый.

Единственное на что нужно обратить внимание, это на то, что надежность как сцепки адаптера, так и самого мотоблока должна быть достаточно высокой. Сверху, к центральной трубе, приваривается металлическая “нога” для размещения сиденья

Вот, собственно, и все.

Конструктивные особенности передних и задних адаптеров для мотоблоков

Многие фермеры используют мотоблоки для работы на своих полях. Адаптер для мотоблока дает возможность ускорить ее выполнение. Этот агрегат используется как прицеп, который передвигается на колесах и присоединяется к мотокультиватору. К устройству можно добавить навесное оборудование, монтировать кресло. Часто огородники сами изготавливают такой агрегат.

Особенности конструкции адаптера

По сути, адаптер выглядит, как тележка, значительно увеличивающая функциональность мотоблока и облегчающая его эксплуатацию.

Конструкция адаптера состоит из таких деталей:

Прочной рамы, к ней прикреплены все конструктивные элементы;
Упор для ног, возле которых находится педаль тормоза;
Ручного рычага торможения, при опускании которого окончательно фиксируются колёса;
Колёсной базы из двух колёс, имеющих средний размер;
Сиденья с рычагом подъёма.

Сцепка, позволяющая присоединять адаптер к мотоблоку, располагается спереди или сзади устройства. Стандартный тип – это одинарная конструкция, которая включает два основных элемента. Первый — это связующее звено, второй – регулятор.

Отдельные адаптеры с универсальной двойной сцепкой, позволяющей дополнительно крепить различные навесы.

Основные разновидности

С помощью самодельного адаптера можно значительно облегчить работу с механизмом Нева, ведь он выступает таким себе переходным звеном между агрегатом и рабочими элементами: плугом, насадками для посадки картофеля и т.д. Не так будут действовать на организм физические нагрузки, ведь во время работы можно будет сидеть и просто руководить процессом, а сама работа будет проходить быстрее, ведь удастся увеличить рабочую скорость практически в 2 раза – до 12 км/час.

Адаптер для мотоблока Нева может иметь стержень для подъема, с помощью которого передвижение по территории осуществляется намного легче, а также кузов, который кроме выполнения работ в поле также позволяет перевозить материалы и продукты (см. фото). Чаще всего подобные конструкции имеют рулевое управление. Также адаптер с рулем для мотоблока Нева может иметь короткое или длинное дышло. Агрегаты с короткими дышлами могут работать лишь с легкими механизмами, а длинные дышла предназначены для более тяжелых конструкций.

Присоединяется самодельный адаптер к мотоблоку Нева с помощью одинарной сцепки, состоящей из двух частей, одна из которых играет роль переходника между аппаратом и подъемным механизмом, а вторая присоединяет к аппарату оборудование. Для того чтобы имелась возможность одновременно использовать несколько дополнительных орудий, вместо одинарной может использоваться двойная сцепка, как, например, на фото.

Простая конструкция

Как сделать адаптер к мотоблоку? Простейший вариант механизма делается своими руками следующим образом:

из металлической трубы длиной более полутора метра изготавливают раму;
на одном из ее концов перпендикулярно приваривают трубу длиной полметра, которая будет играть роль основы для крепления стоек для колес;
высота стоек делается равной 30 сантиметров;
методом сварки крепятся раскосы;
размеры адаптера для мотоблока могут быть какими угодно – все будет зависеть от собственных предпочтений;
для того чтобы крепить вспомогательное оборудование к раме приваривается металлическая балка;
боковые металлические трубы крепятся при помощи болтов;
к раме приваривается регулировочный стержень, который должен иметь три входа длиной 20,30 и 50 сантиметров;
создается сцепной узел конструкции, который также можно приобрести в специализированном магазине;
при необходимости делается еще один стержень для регулировки длиной 75 сантиметров;
методом сварки делается металлическая опора для сидения;
на опору устанавливается мягкое или деревянное сидение.

То, как правильно сделать простой адаптер мотоблока своими руками на видео видно очень хорошо. Но создать его можно только, имея определенные навыки, оборудование и четко придерживаясь представленных чертежей.

Многофункциональное устройство

Для изготовления многофункционального адаптера с рулевым управлением для мотоблока Нева понадобятся:

листы стали;
уголки и трубы из стали;
сидение;
2 колеса;
аппарат для сварки;
другие инструменты, которые обязательно есть у каждого хозяина.

Такой аппарат можно использовать как для работ на поле, так и для перевозки материалов и продуктов даже на большие расстояния. Многофункциональную конструкцию для мотоблока Нева можно оборудовать плугом, устройством для посадки картофеля, бороной и другими приспособлениями. А вот в холодное время года она может пригодиться для уборки снега с приусадебной территории.

Итак, для того чтобы создать самодельный рулевой адаптер для мотоблока Нева необходимо:

Составить схему

Для того чтобы избежать перекосов конструкции, а также защитить ее от чрезмерных нагрузок обязательно нужно составить схему. Ее можно создать либо своими руками, либо воспользоваться уже готовыми примерами.

Изготовить основные детали

К основным деталям конструкции, конечно же, относят раму, к которой крепят все остальное (см. чертежи). Кроме того необходимо продумать специальный механизм, который обеспечит свободные повороты прицепа. Кузов аппарата обычно изготавливается из листов стали, а высота бортов при этом делается около 40 сантиметров. Сцепка дополнительных элементов и адаптера осуществляется при помощи штыря с колечком, которое надевается на фаркоп. Единственным «минусом» такого сцепления является быстрое изнашивание элементов вследствие постоянного проворачивания механизмов.

Осуществить монтаж сидения

Сидение обычно прикрепляется при помощи болтов, после чего устройство считается готовым к использованию.

Более детальную информацию о том, как правильно сделать адаптер для мотоблока Нева своими руками можно получить с представленного видео, а также просмотрев чертежи.

Назначение

Адаптер к мотоблоку создали для удобства обработки огорода. Если приделать к нему навеску, то можно расширить сферу применения устройства:

убирать сено;
выравнивать поверхность почвы;
транспортировать грузы;
боронить землю;
очищать участок от снега.

Адаптер — это устройство, которое предназначено для передвижения на мотокультиваторе. С помощью него можно управлять агрегатом, сидя в кресле, и при этом обрабатывать почву. Прицеп к мотокультиватору Нева снабжен рулевым управлением. Он позволяет упростить использование мотоблока.

Можно устанавливать разные насадки для сбора урожая, плуг, косилку и т.д.

Такой прицеп ускоряет работы в поле. С помощью данной конструкции можно увеличить скорость культиватора с 5 до 10 км/ч. Рассмотрим устройство адаптера. Адаптер к мотокультиватору состоит из:

рамы;
сиденья оператора;
двух колес;
оси;
сцепного механизма.

После присоединения адаптера мотокультиватор выглядит и используется как мини-трактор. Для создания адаптера на культиватор с передним рулевым управлением нужна рама. На ней устанавливают сиденье оператора. Раму фиксируют на шасси.

Сидение фиксируют к раме. Так оператору будет легче управлять культиватором. Система колес поможет передвигать агрегат по участку. Бывает 2 вида колес: металлические (используются в поле) и резиновые (применяют для движения по дороге).

Сцепка для мотоблока изготавливается из стали или чугуна посредством сварки. Она присоединяет тележку к культиватору. Лучшим считают П-образную систему крепления. С такой конструкцией устройство будет устойчивым.

Наибольшая скорость перемещения на мотоблоке с прицепом равна 12 км/ч.
Наибольшая грузоподъемность — 100 кг.
Диаметр колеи составляет 67 см.
Габариты равны 130х70х71 см.
Вес устройства — 22 кг.
Гарантийный срок работы — 5 лет.

Как собрать адаптер для мотоблока своими руками

Можно выполнить более простую и усложненную конструкцию. Ниже будут приведены оба этих варианта.

Сборка простого варианта адаптера для мотоблока своими руками

Для его изготовления понадобятся:

трубы прямоугольного сечения;
колеса;
швеллер №10 длиной 40 см;
сцепной узел;
сварочный аппарат;
подшипники;
крепежные болты;
сидение.

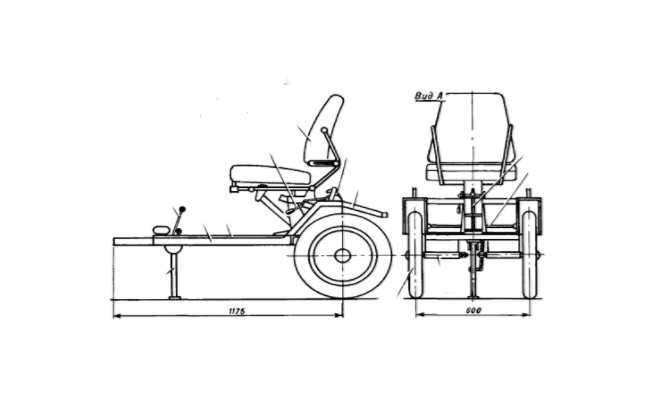

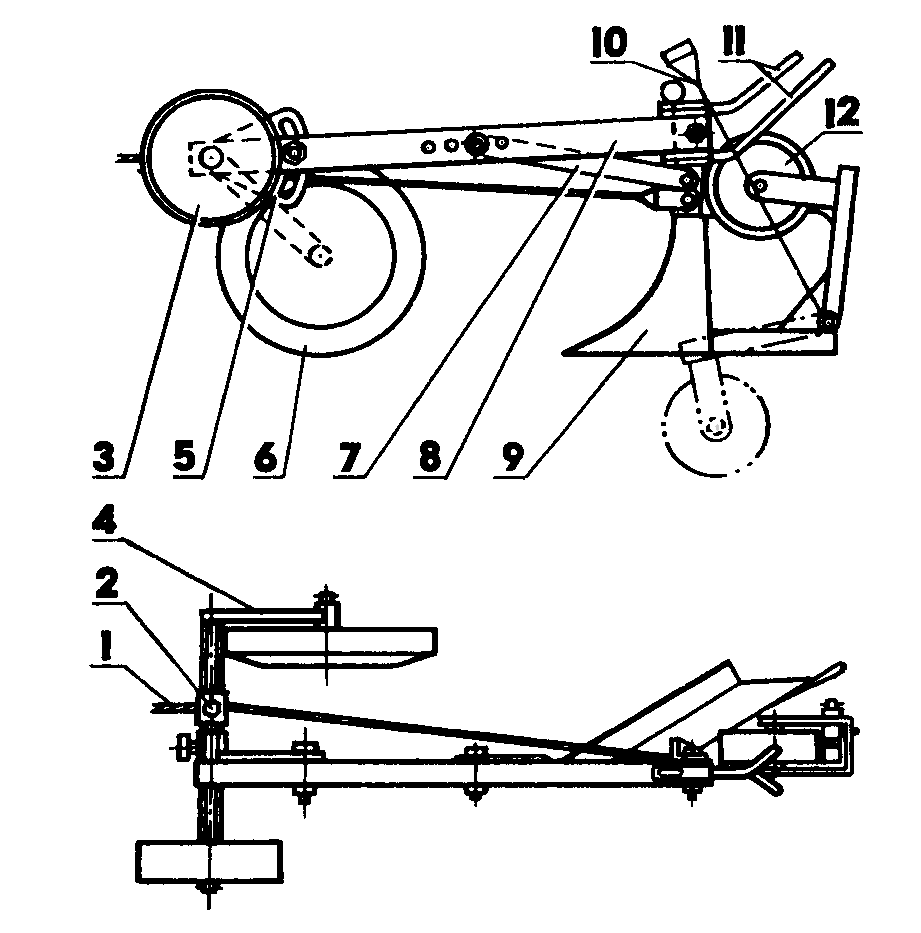

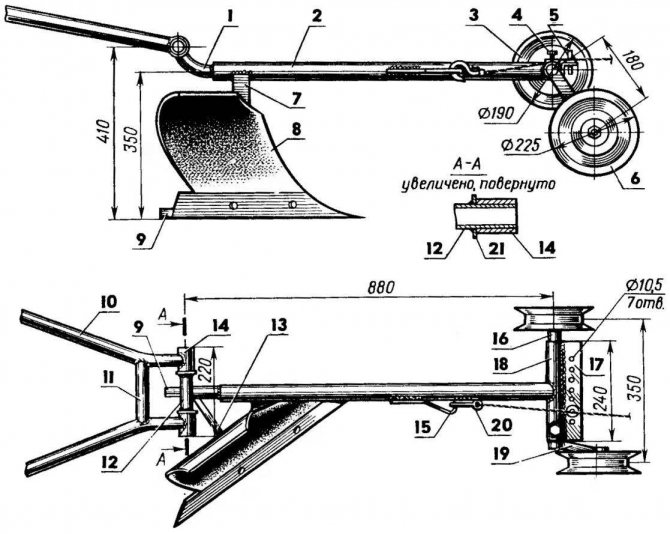

Перед началом работ необходимо создать чертеж. Можно воспользоваться уже готовыми схемами или сделать их самостоятельно.

Важно Пошаговая инструкция как изготовить самодельный гусеничный трактор

После этого приступают к работам. Сначала разрезают трубу на отрезки размерами 1,7 и 0,5 м. Конец короткой трубы приваривают к длинной, причем строго перпендикулярно. Она будет являться основанием для крепления колесных стоек. Сразу делают отметки по 30 см, обозначающие высоту стоек от оси.

Затем на втулки прикрепляют колеса, которые можно использовать от старой садовой тележки. На втулки сначала прикрепляют подшипники, после чего при помощи сварки приваривают раскосы на центральную трубу втулки.

Рамы изготавливаются размерами 40х40 см, но в случае необходимости эти размеры уменьшают или увеличивают. К заднему концу рамы при помощи сварки прикрепляют швеллер, а боковые трубы соединяют друг с другом болтами. Также на раму устанавливают рычаг. Для увеличения силы регулировки устанавливают дополнительный рычаг длиной 75 см.

Довольно часто сцепные узлы приобретают в магазинах. Но следует заметить, что этот элемент обязательно должен быть высокого качества

Поэтому если планируется изготовить его своими руками, то качеству необходимо уделить особое внимание

Сидение прикрепляют к металлической опоре, которую заранее приваривают к основе рамы, т. е. центральной трубе.

Сборка усложненного варианта адаптера для мотоблока своими руками

Чтобы изготовить такой адаптер к мотоблоку, потребуются:

стальные трубы;
листовая сталь;
сидение;
уголки;
пара колес;
сварочный аппарат.

Такой адаптер для мотоблока будет являться более функциональным. Собранной техникой можно не только обрабатывать землю, но и использовать для перевозки грузов. Дополнительно применяют борона, плуги, окучиватели и т. д. А в зимнее время мотоблок можно оснастить скребком для уборки снега.

Такая конструкция состоит из следующих элементов:

обод;
сидение;
колеса;
приспособления для сцепки.

Перед началом работ создают кинематическую схему. Это необходимо для того, чтобы правильно рассчитать все нагрузки. Также можно воспользоваться готовыми чертежами.

Изготавливая раму, не стоит забывать об установке вилки с втулкой, которые необходимы для свободного поворота прицепа. Стальной лист необходим для кузова. Сцепной узел выглядит следующим образом: железный штырь размером 15 см вводят в апертуру дышла, имеющего форму буквы «П». Однако следует заметить, что этот вариант быстро изнашивается, так как из-за регулярного вращения прицепа очень быстро приходят в негодность сцепные отверстия. В этом случае необходимо П-подобную цепку удлинить.

Крепление сидения осуществляется на расстоянии в 80 см от переднего торца рамы. Такой процесс осуществляют при помощи болтов.

Таким образом, изготовить самодельный адаптер к мотоблоку не так уж и сложно. Поэтому нет необходимости покупать дорогую технику, когда можно сделать ее своими руками. Все элементы можно купить в магазине или найти в сарае на своем дачном участке. Правильно созданная конструкция позволит дачникам значительно облегчить себе тяжелую физическую работу.

Инструкция по изготовлению адаптера

Теперь расскажем о том, как самостоятельно выполнить для своего маленького трактора передний адаптер с рулевым управлением.

Для производства адаптера для мотоблока с рулевым управлением вам будут необходимы такие материалы:

Два одинаковых колеса на оси. Радиус колес колеблется в границах 15−18 дюймов. Могут сгодиться колеса даже от старой советской «Волги».
Подшипники для рулевой колес и колонки.
Сталь для рамы (швеллер, труба или уголок).
Элементы крепежа (шайбы, болты, гайки).
Смазочные материалы (литол или солидол).
Расходные материалы (сверла, электроды, диски для болгарки).
Комплект гаечных ключей.
Болгарка.
Сварочный аппарат.
Дрель.

Перед началом работ важно учесть, что колеса должны иметь не очень большой или маленький радиус.

Алгоритм действий

Приступаем к изготовлению навесного оборудования для мотоблока.

Прежде всего понадобятся чертежи, в соответствии с которыми будет выполняться крепление и изготовление всех частей. Чертеж схемы адаптера к мотоблоку от МТЗ можете выполнить самостоятельно, тем более если вы обладаете надлежащими навыками. Если же опасаетесь допустить погрешность в расчетах, то можно обратиться к материалам в Сети на специализированных сайтах или форумах. По ним, согласно отзывам и практике, вполне можно самостоятельно выполнить самый бесхитростный адаптер для мотоблока.

Важно! Прежде чем начать работы по чертежам, в обязательном порядке проконтролируйте соответствие размеров и цифр.

Для изготовления рулевого адаптера для мотоблока потребуется рама со втулкой и вилкой. Это обеспечит свободное вращение мотоблока посредством руля.

Все будет начинаться с изготовления рамы. Выполнить ее можно из нарезанных кусков выбранной стали требуемой длины. Металл можно разделить болгаркой и скрепить элементы электросваркой или болтами.
Далее сооружаем ходовую часть. Если мотор вашего мотоблока располагается впереди, следовательно, размер колеи необходимо обуславливать основными колесами. Задние устанавливаются к раме при помощи оси. Создать ее можно из фрагмента трубы подходящей ширины. На концах данной трубы запрессовываем подшипники со втулками. На них и будут устанавливаться колеса. Если двигатель мотоблока располагается сзади, то тогда ширина колеи обязана быть больше, в противном случае минитрактор не будет способен нормально держать ход в период работы. В подобной ситуации базовые колеса мотоблока оптимальнее будет снять и заново установить, но уже на более просторный мост.
Чтобы сделать руль к агрегату, не требуется дополнительно снимать рукоятки у автомобиля или мотоцикла. Хватит использования рукоятки. Иначе говоря, у оператора будет возможность управлять минитрактором рулем, который на вид напоминает мотоциклетный. Впрочем, с ним оператору не удастся нормально сдавать назад. Именно поэтому предпочтительнее будет смонтировать рулевую колонку на минитрактор.
При эксплуатации цельнометаллической рамы рулевое регулирование будет интегрироваться с передней осью мотоблока. Можно изготовить шарнирно-сочлененную опору, тогда управляющая колона будет вращать переднюю полураму целиком. Для этого мастеру понадобится прикрепить зубчатую шестерню к передней полураме. Вторую шестерню устанавливают на рулевую колонку.
Сиденье, которое можно предварительно снять с какого-нибудь легкового автомобиля, нужно приварить к раме салазки. Мастеру необходимо проследить, чтобы оно регулировалось, в особенности при управлении передним адаптером, прикрепленным к мотоблоку.
Если вы намереваетесь применять минитрактор для работы с плугами и культиваторами, то вам потребуется дополнительное приваривание кронштейна. Для работы с навесным приспособлением необходимо смонтировать вспомогательную гидравлическую систему. Насос для нее можно без проблем демонтировать с сельскохозяйственной техники. Если вам предстоит работа с полуприцепами, то необходимо позаботиться о дополнительной приварке фаркопа к задней части рамы. Он также успешно может быть позаимствован от легкового автомобиля.
Крепление (сцепку) можно выполнить своими руками. Для этого понадобятся чертежи, которые легко разыскиваются в статьях по верхним результатам нужной темы. А мы поговорим о том, как именно осуществить сцепку.

Чтобы сделать сцепку П-образного типа, потребуется металлический швеллер подходящей толщины и размера. Сцепку крепят к мотоблоку под рулевую колонку через предварительно просверленные отверстия в определенных местах. В них вставляют кронштейн и штыри. Важно проследить за тем, чтобы детали были качественными, это позволит избежать ненужных проблем в будущем и траты времени в настоящем. Все детали должны быть произведены из качественной высокопрочной стали.

На этом монтаж переднего адаптера на мотоблок типа «Нева» окончен. После завершения сборки останется только в обязательном порядке смазать минитрактор и подвергнуть проверке на предмет функционирования. После этого сборку адаптера можно оценивать как завершенную. Теперь можно благополучно заниматься требуемыми работами по земельным участкам с помощью новой техники.

Работа на мотоблоке с рулевым управлением

Скажем несколько слов об особенностях управления мотоблока с рулем, и почему при сборке рекомендуется выполнять именно такой вариант. Не зря этот тип обычных и самодельных машин так популярен, ведь он имеет массу преимуществ:

оператору не придется тратить свои силы на хождение за минитрактором;
тяговый потенциал техники реализуется на все сто процентов;
такой минитрактор более маневренный и функциональный;
теперь для того чтобы обработать участок в отдалении от дома, не придется дополнительно перевозить мотоблок — на нем можно будет просто доехать, как на обычном автомобиле или тракторе;
управление более облегченное и удобное, чем у других видов;
теперь не потребуется держать в руках на весу всю массу этого тяжелого и громоздкого аппарата,
появляется возможность быстро собрать и разобрать агрегат;
детали управления значительно не модифицируются при переделке;
хорошая сбалансированность по весу по осям.

Не будем здесь упоминать шумность работы и прочие характерные особенности, в принципе, всех тракторов. Скажем только об одном характерном недостатке — не очень надежной устойчивости, которая связана с подвижной сцепкой. Однако плюсы, конечно, более впечатляющие.

Сцепка к мотоблоку своими руками

П-образное крепление лежит в основе сцепки для мотоблока, поэтому, чтобы ее изготовить прекрасно подойдет швеллер подходящей толщины и размера. Это крепление располагается под рулем мотоблока.

Важно ТОП-3 бульдозера Джон Дир (John Deere) по техническим характеристикам

При изготовлении крепления сцепки своими руками, нужно просверлить несколько отверстий, чтобы закрепить в них кронштейн и крепежный штырь. Поэтому отверстия должны быть нужного диаметра. Штырь также нужно изготовить из высокопрочной стали.

Чтобы присоединить дополнительные приспособления к мотоблоку нужен будет кронштейн. Длинный конец кронштейна должен быть расположен либо вниз, либо вверх, чтобы не было помех у подсоединенного оборудования. При этом конец кронштейна не должен касаться поверхности почвы, которую обрабатываем.

При изготовлении самодельного узла сцепки, мы использовали стандартный образец. Зачастую к мотоблоку применяют дополнительные приспособления, с нестандартными видами сцепки. Чтобы подсоединить их к мотоблоку, нужно, либо приобрести специальный переходник, либо изготовить переходник своими руками. Как правило это П-образные кронштейны.

Обустройство многофункциональной модели

Для изготовления многофункционального устройства необходимо подготовить:

Стальные трубы и уголки;
Листовая сталь;
Два колеса;
Удобное сидение;
Сварочный аппарат и набор инструментов.

Такой адаптер является многофункциональной моделью. Его можно использовать для проведения основных сельскохозяйственных работ и перевозки грузов по неровной местности на недалекие расстояния. Оборудовать конструкцию можно такими сельскохозяйственными орудиями, как плуг, борона, окучиватель, выкапыватель картофеля. В зимние месяцы к адаптеру можно присоединять скребок для уборки снега.

Основными элементами оборудования выступают: рама и сцепные устройства, а также колесная пара и сидения

Процесс производства адаптера в домашних условиях проходит в несколько этапов.

Этап #1 – составление кинематической схемы

Для обеспечения равновесия конструкции и предупреждения дополнительных перегрузок на этапе проектирования нужно составить кинематическую схему. Ее можно изготовить самостоятельно или использовать готовый вариант.

Эта схема разработана для изготовления адаптера, предназначенного для работы на мотоблоке «Нева»

Этап #2 – изготовление основных деталей

Изготавливая и собирая раму важно предусмотреть обустройство вилки со втулкой. Она необходима для обеспечения свободного поворота прицепа

Раму конструкции изготавливают из металлических труб и уголков

Кузов конструкции изготавливают из стального листа. Высоту его бортов делают не меньше, чем 30 см.

При изготовлении стоек для колес адаптера можно воспользоваться приведенной схемой

Самый простой вариант изготовления сцепного узла конструкции – штырь длиной 15 см, который втыкают в отверстие дышла П-образного мотоблочного «фаркопа». Недостатком такого варианта является быстрая изнашиваемость: под действием свободно вращающегося прицепа быстро разбиваются отверстия для сцепки. Для уменьшения износа П-образную цепку желательно удлинить.

Этап #3 – установка сидения

На хребтовой раме балки адаптера, отступив на 80 см от переднего края, закрепляют сидение. Его фиксируют при помощи болтов. Адаптер готов. Остается только проверить работоспособность многофункционального устройства.

Делаем адаптер для мотоблока своими руками

На данный момент, существует несколько разновидностей адаптера, как правило, их конструкции схожи, и представляют собой, крепящеюся к задней части мотоблока приспособу с удобным сиденьем.

Адаптер изготавливается из квадратного металлического профиля, длиной от 160 до 180 см. Поперек это профиля, приваривается еще один, размером 50-60 см, в зависимости от того, какая колея Вам нужна, (к ней крепятся стойки для колес). Высота стоек до оси колеса от верха до оси колеса адаптера может быть от 25 до 40 см, в зависимости от конструкции.

Далее к основному металлическому профилю и втулкам колес привариваются раскосы, они так же служат ребрами жесткости. Их длина зависит от угла наклона относительно всей конструкции и других параметров. Затем, рассчитывается и так же сваривается конструкция рамы, к которой будет крепиться навесное оборудование. Боковые направляющие этой конструкции, крепятся к колесным стойкам с помощью болтов.

После этого к основной раме приваривается рычаг управления, имеющий три колена, размерами 35, 55, 20 см. Чтобы увеличить прилагаемое усилие, к рычагу, крепится еще один рычаг, но уже размерами 80 см.

Сиденье адаптера, крепится на опору приваренной к центральному металлическому профилю. Как видите, сделать адаптер к мотоблоку своими руками, не так уж и сложно.

Назначение адаптера

Здесь, я думаю все понятно, существует достаточно большое количество работ на земле, которое легче, быстрее и удобнее делать имея адаптер. А работая с таким навесным оборудованием как почвофреза, так вообще, безопаснее.

Схема конструкции адаптера к мотоблоку

Адаптер для мотоблока, представляет собой некое прицепное устройство, сделанное на раме и имеющее два колеса. Конструктивно, адаптеры делятся на несколько видов, по простому, они могут быть простыми и более сложными. Основными видами, считаются универсальные, это те, которые способны перевозить грузы и выполнять обработку почвы, и простые, способные выполнять только обработку почвы.

Для мотоблоков различной мощности, применяются разные адаптеры, на мало мощный, устанавливается адаптер с коротким дышлом, на мощный, с длинным. Так же, универсальные адаптеры, оснащены дополнительным функционалом, увеличение колеи, подъем навесного оборудования и т.д.

https://youtube.com/watch?v=c9649IKGpPI

Разновидности адаптеров для мотоблока

Адаптер к мотоблоку бывает нескольких типов. Конструкцию различают по методу сцепки:

Прочное соединение с мотокультиватором. В аппарате имеется отдельный руль. Управляемые колеса расположены спереди или сзади (возможны оба варианта).
Подвижное соединение. При этом все время меняется угол между культиватором и тележкой. Поворот требует больших усилий, из-за того что место соединения подвижно.

Устройства подразделяются также по наличию ведущих колес на:

Передние. Узел сцепки находится сзади.
Задние. Узел сцепки расположен спереди.

Прицепы подразделяют на:

простые;
универсальные.

Кроме огородных работ универсальные пригодятся для перевозки урожая.

Прицепы делят по величине дышла:

короткое;
длинное.

К мотоблокам небольшой мощности прикрепляют конструкции с коротким дышлом. К мощным культиваторам присоединяют прицепы с длинным дышлом.

Существуют 2 разновидности прицепов: на 1 ось или на 2 оси. Эти сцепки созданы заводом изготовителем. На заводе рассчитали такую конструкцию и монтировали на нее фаркоп. Под сидением была установлена рессора, предназначенная для плавного хода машины по каменистой поверхности.

На АПМ изготовлены специальные подножки, тормоз, который нажимается стопой для остановки культиватора. На адаптер монтировали пневматические шины, которые обеспечивают плавный ход на большой скорости.

Купить прибор в спецмагазине можно в разобранном виде в упаковке. Собирать его несложно. Для этого существует инструкция. Для сборки устройства не нужны дополнительные знания и навыки. После надо проверить, как работает конструкция.

Если все узлы работают хорошо, можно приступать к эксплуатации устройства. При покупке конструкции нужно выбрать также мягкую подкладку для сиденья. Тогда работа водителя станет более удобной. Большой популярностью у фермеров пользуются адаптер ХорсАМ ИС 1 к мотоблоку Магнум, адаптеры к культиваторам ПНО-1, АМ-3 К, БУМ-3, КТЗ-03.

С рулевым управлением

Качественный адаптер с рулем для мотоблока делает проще управление культиватором. Такой мотоблок по своим функциям сравним с мини-трактором, только является более экономичным в потреблении топлива. У стандартного агрегата АПМ от нет руля.

Управление осуществляется при помощи руля культиватора. Но другие изготовители выпускают агрегаты с рулевым управлением. Тележка предназначается для более удобной работы на культиваторе, поэтому наличие руля сделает управление более простым.

С подвижным сочленением

При подвижной сцепке прицепа с мотокультиватором угол вертикальной оси между тележкой и культиватором меняется. Сделать такой аппарат легче, но при повороте надо будет прилагать больше сил. Этот тип прицепа уступает в геометрических характеристиках: радиус поворота становится больше.

Передние и задние адаптеры

Существует несколько видов прицепов в зависимости от того, какие колеса ведущие:

Передний привод. Агрегат фиксируют сзади мотоблока. Это простая и наиболее популярная модификация. Она дает возможность легко управлять культиватором и выполнять большой объем работ.
Задний привод. Агрегат находится спереди культиватора. Эта конструкция дает возможность выполнять работы, когда применяется навеска, расположенная сзади культиватора.
Полный привод. Прицеп может находиться как спереди, так и сзади мотокультиватора. Такая конструкция отличается от предыдущих тем, что вращаются не 2 колеса, а сразу все 4. Такое устройство выполняет функции мини-трактора. При этом увеличивается маневренность конструкции, ее проходимость, осуществляется дополнительное сцепление с почвой. Привод 4х4 считается самым эффективным.

Задний адаптер является самым распространенным видом прицепов для мотоблока. Его можно использовать в качестве тележки (грузоподъемность около 100 кг), для агрегатирования с навесным оборудованием для вспахивания, косьбы, уборки снега и т.д.

Прицеп с рулевым управлением позволяет делать маневры на различной местности, облегчая работу оператора. Управлять конструкцией, используя руль самого культиватора, может быть неудобно и опасно. При работе на поле с неравномерным рельефом или на огороде, лучше использовать прицеп с рулем для мотоблока, так как им легче управлять.

Для того, чтобы сделать задний адаптер своими руками, подойдут легкодоступные материалы. Основа конструкции прицепа – рама, она может быть изготовлена из металлопрофиля или металлической трубы. Узел сцепки может быть подвижным или жестким. Во втором случае потребуется изменение самого культиватора, поэтому создание подвижной сцепки является менее сложным.

Задний адаптер используется для проведения работ, которые требуют постоянного наблюдения (окучивание грядок), поэтому конструкция обязательно включает в себя сидение для удобства оператора. Также облегчает работу наличие рулевого управления, которое делается из рулевых механизмов любых транспортных средств.
