(+15 фото) Как сделать сцепку для мотоблока своими руками

Выбор сцепного устройства

Всякое прицепное либо навесное приспособление для мототехники, будь то тележка-прицеп, сенокосилка, окучник, борона или любое иное оснащение фиксируется посредством сцепки. Если базисный элемент не подходит, у хозяина имеется выбор – купить пригодную либо изготовить сцепку для агрегата собственными руками.

Как бы там ни было, решая, какой из вариантов механизма способен по максимуму отвечать функциям, которые исполняет агрегат, необходимо брать в расчет ряд факторов, в списке которых:

• отличительные черты культиватора либо мотоблока;
• сфера использования агрегата – обязанности, которые он исполняет;
• оснащение, которое будет с ним интегрироваться;
• нагрузки;
• потребность в многофункциональности.

Отталкиваясь от этого, необходимо тщательно ознакомиться с особенно часто практикуемыми устройствами и выбирать, беря за основу свойства того, что лучше всего подойдет в этом случае.

Разновидности

Подбирая сцепку на агрегат, следует взять за основу в большей степени релевантный вид элемента.

Имеется несколько разновидностей.

• Одинарная и двойная – применяется при наличии различных моделей навесок. Все зависит от того, какие практикуются и в какой численности.
• Усиленная – идеальна для тяжелой мототехники. Отличительная черта ее в том, что она более внушительна – располагает большей длиной и толщиной, что дает возможность вспомогательному оснащению сильнее погружаться в почву.
• Настраиваемая – предполагающая опцию менять угол вала, посредством чего можно настраивать уровень фиксации навесного снаряжения и благодаря этому увеличивать продуктивность работ.
• Универсальное сцепное устройство – предполагает агрегирование со многими модификациями.

Если сцепного устройства к мототехнике нужной модификации не имеется в продаже либо есть индивидуальные требования к ней, создать его своими силами не составит особого труда, так как разговор идет о довольно бесхитростном механизме.

Умельцы, которые большинство «аксессуаров» для мототехники изготавливают собственными руками, выполняют конструкцию сцепного устройства для прицепа «труба в трубе», из крестовины, из кардана и иных подручных элементов, сохранившихся от разнообразных приспособлений. Хозяева подобных устройств утверждают, что создать подобный узел можно без проблем, делясь в интернете личным опытом и чертежами сцепного устройства.

Чертежи сцепки для мотоблока

Ниже, представлены чертежи универсальной сцепки, подходящей к большинству популярных марок мотоблоков, таких как: Целина, ОКА, Нева, Салют, Фаворит и т.д.

Предназначение сцепки универсальной в соединении с мотоблоком навесного оборудования: бороны, плуга, копалок, сажалок и др.

Сцепки для мотоблоков Нева, их виды, какие для чего

Сцепка для адаптера АПМ (для работы с плугом и окучниками)

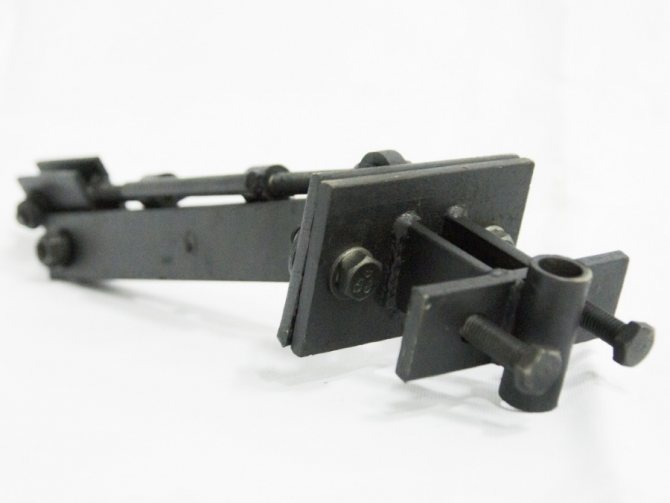

Сцепка универсальная

Этот вид сцепки позволяет регулировать угол наклона навесного оборудования при помощи болтового механизма. Эта функция позволяет наклонить мотоблок Нева, а плуг будет идти перпендикулярно к земле.

Поскольку в основном эта сцепка предназначена для использования плугов и окучников, то есть возможность установки двойной или тройной сцепки, чтобы к нему можно было сразу подсоединить несколько рабочих элементов.

Сцепка универсальная Н

Это модификация универсальной сцепки для мотоблока Нева. Её главным отличием является то, что можно не только регулировать высоту погружения, но и изменять угол наклона во всех плоскостях. Максимальный угол наклона в горизонтальной плоскости составляет ± 20 °, а в вертикальной ± 27 °.

Сцепка МК для работы с окучником ОН-2 и плугом КРОТ

Это сцепка особая сама по себе, поскольку выпущена исключительно для сцепки с их оборудованием ОН-2 и Крот. Заводом был продуман отдельный вид сцепления, который в комплекте не поставляется, а приобретается отдельно.

Установка сцепки на мотоблок

К скобам мотоблока, скобы сцепки устанавливаются при помощи штырей. Для более надежного крепления, рекомендуется произвести фиксацию скобы, используя болты М14.

Установка оборудования на сцепку

Для установки дополнительного оборудования, к кронштейну оборудования следует осуществить монтаж оси сцепки, она, кстати съемная. Далее в наружное отверстие сцепки вставляется ось. Необходимо закрутить болт, совместив отверстия на корпусе и стойке оборудования. Дальше, останется закрепить контакт болтом М12 и соответствующей гайкой.

Зачем нужна сцепка мотоблоку. объяснять не надо, тот же адаптер, незаменимая вещь, но без сцепки никуда.

Как сделать своими руками?

При выполнении своих функций сцепка для мотоблока будет переносить большие нагрузки, значит, необходимо соблюдать рекомендуемые прочностные и размерные параметры всех компонентов сборки.

Тогда будут обеспечены следующие свойства сцепного устройства:

• гарантия прочного сопряжения с мотоблоком;
• крепление к навесной оснастке;
• гарантия заявленных эксплуатационных свойств продукции;
• приемлемая цена;
• качество, продолжительный срок эксплуатации.

Подбирая модификацию, необходимо проверить габариты, тягово-прицепного устройства (фаркоп) мотоблока и навесного оснащения (борона, прицеп, плуг и другое).

Задача специалиста – обеспечить абсолютную сочетаемость компонентов, легкость в использовании и возможность быстро настраивать оснащение под определенную задачу.

Основной компонент многофункциональной сцепки являет собой держатель П-образной конфигурации. Сквозь отверстия с одной стороны он посредством штифтов фиксируется к мототехнике, со второй стороны на обшивку устройства закрепляется стойка требуемого навесного снаряжения.

Требуемые инструменты, материалы и приспособления

Имеется определенный комплект инструментов, которые нужны для создания сцепного устройства. В основном все, что необходимо для сборки таких элементов, имеется в хозяйстве каждого, кто возделывает собственный участок земли.

Понадобятся такие инструменты:

• углошлифовальная машина;
• электродрель либо сверлильный станок;
• измерительный инструментарий: угольник, рулетка, линейка;
• аппарат для сварки;
• комплект гаечных ключей;
• крепежные элементы (шпильки, болты).

Необходимо отметить, что в данной ситуации крайне важно, чтобы отверстия, которые будут сверлиться в детали, в аккурат совпадали со шпильками и болтами. Зазор в диаметре не нужен, потому как уменьшит период работы применяемых прицепов и навесов.

В то же время в ходе работы имеет значение прежде выполнять в элементе отверстия наименьшего диаметра (от 5 миллиметров), а затем рассверливать более большими сверлами (до 12-16 миллиметров, в соответствии в диаметрами болтов).

Подобный способ форсирует и упростит данную часть работы, в то же время позволяя вымерить отверстия предельно верно. Для создания остова можно применять швеллер подобающего размера, а если он отсутствует, можно собрать элемент из железного листа.

Весьма практична модификация настраиваемой сцепки – подобная конструкция даст возможность связывать навесные приспособления различных поколений, классов и торговых марок. Несмотря на то что на текущий период такая конструкция не востребована, не нужно забывать, что в хозяйстве будут постепенно появляться различные приспособления, а возможность удобного агрегирования каждого из них серьезно увеличит выбор, давая возможность исходить лишь из нужных функциональных особенностей оснащения.

Чертежи

Сборка сцепного устройства для мототехники собственными силами предполагает применение чертежных материалов. Имеется достаточно много различных вариантов, но лучше брать за основу самый подходящий и откорректировать, учитывая характеристики собственной техники.

На чертеже должны быть отражены следующие элементы:

• 2 П-образные детали, равные по всем характеристикам, но с различным числом отверстий – в первом 6, во втором 8;
• корпус, содержащий 2 резьбы диаметрами М12 и М16 и оборудованный монтажной конструкцией для фиксации с одним из агрегатов;
• элемент настройки – рукоятка, размещенная на корпусе элемента, его структура включает в себя винт, связанный с держателем и для комфорта имеющий ручку (важно рассчитать точное направление держателя – исключительно вверх либо вниз и так, чтобы он не мешал в ходе функционирования мототехники).

Потому как мототехника при любых условиях предполагает сопряжение со сцепкой, тонкости расположения соединения сможете узнать в его настоящей инструкции.

Пошаговое руководство

Чтобы сделать многофункциональное соединение, необходима предельно ровная плоскость – специальный рабочий стол. План изготовления сцепного устройства для мотоблока таков.

1. Произведите разметку согласно чертежу: наметьте на заготовке очертания элементов.
2. Посредством электродрели либо сверлильного станка проделайте отверстия по меткам. Убедитесь в их правильности, применяя штангенциркуль и шпильку (болт), при помощи которого будет производиться фиксирование. Добейтесь подходящего диаметра отверстия, при котором люфт отсутствует, а крепежные элементы не клинят.
3. Сварите соединения. Предпочтительнее использовать электродуговую сварку, при которой прогревание совершается исключительно в зонах соединений без какого-либо вреда для рабочих свойств стали.
4. Выполните сборку детали. Свяжите держатель и швеллер посредством болтов. Если в конструкции имеется инструмент настройки, закрепите и его.
5. Крепежные детали, посредством которых сцепное устройство крепится на мотоблок сквозь отверстия в узлах, должны иметь то же качество и прочность, что и само устройство.

Вторично напомним, что деталь выполняется для того, чтобы универсальность мотоблока была предельной.

При наличии идеально подходящего сцепного устройства возможна комфортное агрегирование и долговременное результативное эксплуатирование каждого подвесного либо прицепного оснащения, в том числе: адаптера, окучника, бороны, плуга, прицепа, всевозможных косилок, картофелесажалки и любых иных приспособлений.

А по той причине, что компоненты фиксации на различном оснащении могут отличаться, что обычно затрудняет возможность их способность к взаимодействию с мотоблоком, успешная конструкция сцепного устройства и возможность ее настройки решают данную задачу.

Монтаж на мототехнику навесного оснащения

Выполнив сборку детали, главное, грамотно ее присоединить. Приемы монтажа довольно просты, но важно их соблюдать. В сущности, пристыковка оснащения к мотоблоку сводится к довольно бесхитростному действию: необходимо сделать так, чтобы отверстия сцепного устройства и навески совпали и закрепить их посредством болтов либо штифтов. Радиальные отверстия дают возможность корректировать позицию соединительного устройства в ходе работы.

По завершении монтирования необходимо затянуть компоненты резьбового крепления устройства с мототехникой. Затем присоединяется навесное оснащение.

После первичного агрегирования приспособлений последует окончательная фиксация, которую необходимо выполнить прямо перед началом работы. Регулирующие элементы (болты) надо расслабить, отыскать идеальный уровень фиксирования, после этого затянуть гаечными ключами.

В зависимости от структуры на держатель может быть поставлен сменный штырь с резьбой, в который заворачивается болт М16.

Чертежи

Сборка сцепки для мотоблока своими руками предусматривает использование чертежей. Доступно довольно много всевозможных вариантов, но оптимально взять за основу наиболее подходящий и скорректировать с учетом параметров своей техники. На чертеже должны отображаться следующие детали:

• два П-образных компонента, одинаковых по всем параметрам, но с разным количеством отверстий — в одном 6, в другом – 8;
• корпус, включающий две резьбы диаметрами М12 и М16 и оснащенный соединительной конструкцией для крепления с одним из узлов;
• компонент регулировки — рычаг, размещенный на корпусе детали, его конструкция состоит из винта, соединенного с кронштейном и для удобства имеющего рукоять; важно предусмотреть правильное направление кронштейна — только вверх или вниз и таким образом, чтобы он не мешал в процессе работы мотоблока;

Поскольку агрегат в любом случае предусматривает соединение со сцепкой, подробности размещения соединения можно изучить в его штатной инструкции.

Технические характеристики

У сцепок «Зирка» в укороченном варианте высота внутренней втулки или диаметр отверстия составляет от 2 до 9,4 сантиметра. При этом вес конструкции 4,6 килограмма. Размер рамной планки 315 мм.

• Отличает такое изделие угол регулировки и наличие поворотного механизма, благодаря которому плуг, независимо от условий, строго горизонтально обрабатывает почву, даже если мотоблок смещается. Сцепка широко применяется при необходимости корректирования работы навесного оборудования или когда перепахивается неровная поверхность.
• Есть на рынке удлиненный вариант описываемой модели. Вес конструкции увеличился до 7,5 кг, внутренний диаметр 210 мм, а втулка имеет высоту 94 мм. Габариты рамной планки также больше — 520 мм.
• Используется изделие так в случаях, когда требуется корректировать работу навесного оборудования.
• В конструкции использовался зажим поворотного типа. Плуг идет всегда под прямым углом и все благодаря болтовому соединению, при этом положение техники не играет роли.
• На универсальных сцепках также присутствует болтовой зажим, но они крепятся к технике посредством специального переходника. Ширина может достигать 0,9 метра, максимальный вес 6,6 кг.
• Если рассматривать тройную модель, то она устанавливается на мотоблок с помощью фронтальной части на поворотном узле. Покупается эта часть отдельно, поскольку ни с одним мотоблоком не поставляется. Ширина, которой обладает описываемая сцепка — 900 мм. У монтажной пластины ширина 80 мм, а длина 120 мм. Вес конструкции 7.3 кг.
• Если предполагается использовать мотоблок в качестве снегоуборочника, то лучше П-образной сцепки не найти.

Бороны

Борона предназначена для перемешивания верхнего слоя почвы (для равномерного удобрения, увлажнения или аэрации почвы) и приведения её в однородное состояние (убирает корку на земле, разбивает комки, удаляет сорняки). На официальном сайте производителя мотоблоков Нева представлена одна официальная модель бороны.

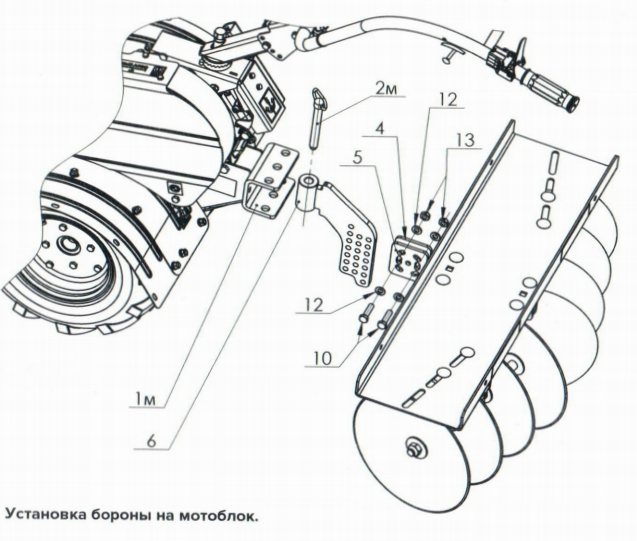

Борона БД 850М (лущильник)

Борона разбивает большие куски (глыбы) почвы на более мелкие, благодаря этому почва дополнительно впитывает влагу и кислород. Эти два фактора являются обязательными для выращивания сельскохозяйственных культур.

БД 850 является дисковой бороной и рекомендована к эксплуатации на небольших или средних полях. При этом ширину работы можно регулировать от 70 до 96 см.

Борона оборудована 8 дисками из высококачественной стали. Они сменные и при желании старые можно легко поменять на новые. Диски затачиваются на заводе по специальной технологии, благодаря этому они не затупляются в течение длительного периода эксплуатации.

Диски устанавливаются на ось. Эти оси закреплены на сверхпрочных тефлоновых подшипниках.

Угол борозды можно изменять в зависимости от условий:

• Наклон в 10 ° применяется при агрессивном бороздовании;
• Наклон в 15 ° используются при стандартном бороздовании;
• Наклон в 20 ° используются при мягком бороздовании.

Если обрабатывается твёрдая порода и диски проскакивают, то для их погружения в землю можно использовать утяжелитель. Для этого сверху есть специальная продуманная площадка.

Чтобы достичь максимального результата бороздования, можно использовать две последовательно подсоединённые борозды. При этом первый агрегат сбрасывает землю внутрь, а второй наружу.

Рекомендуется также заменить обычные колёса на грунтозацепы.

Можно ли изготовить борону своими руками?

При желании борону можно собрать и самостоятельно, в этой конструкции нет ничего сложного.

Проще всего изготовить зубчатую борону. Она чуть менее эффективна, чем дисковая, но в устройстве намного проще.

Для этого понадобится всего лишь квадратная труба, зубья и болты.

Необходимо разрезать трубы и подсоединить их друг к другу под углом примерно в 30 °. А на месте их соединения вставить зубья и закрепить их болтами.

Для соединения с мотоблоком можно использовать обычную цепь или изготовить устройство для сцепления при помощи обычной металлической трубы.

Но только это конструкция будет часто выпрыгивать из земли, её нужно дополнительно утяжелить чем-либо. Идеальным вариантом решения проблемы будут шлакоблоки или любые тяжёлые металлические конструкции. Но не следует переусердствовать, поскольку соединительные элементы должны выдержать вес всей конструкции.

Видео-обзор

На видео продемонстрирован процесс изготовления такой бороны: А вот видео работа бороны в действии и результат проделанной работы:

Что говорят владельцы

А вот несколько мнений людей, которые уже работали с боронами на мотоблоках Нева.

Алексей пишет:

«Борону я решил сделать самостоятельно, поскольку её конструкция мне была интуитивно понятна. Поэтому немного пораскинув мозгами, и пособирав информации на форумах, смог без проблем сделать. Всё что нужно было это штыри и трубы для их крепления. Простота — залог успеха)»

Самая простая модель прицепа

Для строительства нужной в хозяйстве конструкции необходимо подготовить:

• Стальные трубы 60х30 мм и 25х25 мм;
• Рессоры и колеса (можно от автомобиля «Москвич»);
• Дюралалюминиевый лист толщиной 2 мм;
• Отрез листовой стали толщиной 0,8 мм;
• Швеллер №5;
• Крепежные элементы;
• Инструменты (электролобзик, болгарка, сварочный аппарат и шуруповерт).

1. Рама прицепа представляет собой цельную конструкцию, размещенную на каркасной решетке. Для ее обустройства необходимо сделать две траверсы из уголка 25х25 мм, которые будут выступать в роли передней и задней поперечин, и лонжероны из трубы 60х30 мм. Все элементы соединяют с помощью пяти поперечин так, чтоб в результате образовалась решетка.
2. Простая модель прицепа с откидными бортами – очень нужная в хозяйстве вещь. С его помощью можно не только перевозить ящики и мешки с собранным урожаем, но любые длинномерные грузы
3. При обустройстве платформы решетки нужно разместить относительно лонжеронов поперечины и траверсы так, чтоб оставались небольшие выпуски. К ним в последствие будут приварены продольные трубы.
4. К продольным трубам с помощь сварки прикрепляют четыре стойки, к верхней части которых приваривают обвязки из уголка 25х25 мм. Чтобы оборудовать прицеп откидными бортами, рамки конструкции делают отдельно от каркаса. Решетку платформы покрывают дюралалюминиевым листом, фиксируя его болтами. Для зашивки бортов можно применить более тонкие металлические листы, закрепляя их на обвязках и стойках при помощи сварки.
5. Для изготовления балки два швеллера одной длины вставляют друг в друга, оборудуя один из концов конструкции колесными осями. Готовую балку при помощи рессор соединяют с лонжеронами. Для этого концы рессор надевают на ось кронштейна и ось серьги, а центральную часть приваривают стремянками к балке.
6. Дышло изготавливают из прямоугольных труб 60х30 мм. Для изготовления двухлучевой конструкции передние концы труб состыковывают и приваривают к корпусу тягово-сцепного устройства агрегата, а задние с нахлестом в 200 мм приваривают к передним концам лонжеронов.
7. Прицеп готов. При желании его можно оборудовать стоп-сигналами, поворотниками и габаритными огнями.

Возможные варианты прицепа для мотоблока с фотопримерами

Конструкций самодельных прицепов существует столько, сколько существует механиков-самодельщиков. Всё определяется целью, имеющимися материалами и готовыми деталями от старых машин.Наличие прицепа освобождает механика-водителя от забот о поддержании равновесия, но несколько ухудшает манёвренность машины. Зато в прицепе удобно перевозить небольшие грузы.

Советы по монтажу сиденья

Чертежи специальных устройств для мотоблока можно сделать своими руками. Из них вы можете узнать, что крепление для адаптера к оборудованию выполнено при помощи одинарной сцепки, которая сделана из 2 частей. Первая нужна для соединения оборудования, тогда как другая считается регулируемым переходником между приспособлением и подъемным механизмом.

Для увеличения числа применяемых орудий адаптер можно улучшить специальной двойной сцепкой. Такое приспособление для мотоблока «Салют» тоже может подойти.

С уступом в 80 сантиметров от переднего угла на специальной раме надо закрепить сиденье. Применять при этой работе необходимо болты. Когда вся система будет сделана полностью, ее нужно проверить на работоспособность.

Создание плуга

Перед созданием такого оборудования придется подготовить чертежи. В них вы сможете указать главные узлы — лемех и отвал.

• Для рабочих деталей стоит взять 3-миллиметровую сталь, однако сначала мастера рекомендуют поработать над съемным лемехом. В виде более качественного материала для него выступит диск, взятый с циркулярной пилы. Если его нет, можно взять рядовую сталь, которая не подвергается специальной обработке.
• Режущей частью будет рабочая деталь косы, которая отбивается на наковальне. Плуг должен быть с отвалом, к его созданию можно перейти после завершения работы с лемехом. В качестве материала для этого можно взять трубу (50 мм), толщина которой будет 5 мм. Заготовку отвала можно сделать, применяя газовый резак. Сначала вырезаем шаблон, на последнем этапе заготовку нужно довести на наковальне, а потом и на точильном станке.

Советы по сборке адаптера

Специальное оборудование для мотоблока спокойно может быть сделано почти любым мастером. Для создания адаптера нужно взять такую трубку, которая имеет прямое сечение, ее длина должна быть 1,7 м.

К одному из концов перпендикулярно придется приваривать трубу, длина которой будет 0,5 м. Эта часть будет основанием для удержания стоек под колеса. Высота стоек от оси до верхней части будет равняться 0,3 м. На новом этапе к центральной трубе и втулке колес нужно присоединить раскосы и зафиксировать их. Длина заготовки зависит от наклона и угла.

Квадратная рама может быть любого размера. В нашем варианте будут разобраны следующие размеры: 0,4×0,4 м. Если вы собрались сделать такое навесное устройство для мотоблока самостоятельно, то к заднему торцу рамы нужно прикрепить швеллер, длина которого будет 0,4 м. Собрать боковые трубы в одну конструкцию можно при помощи болтов.

Для того чтобы у вас была возможность регулировки, стоит присоединить рычаг, который должен иметь 3 колена, их длина будет такой: 20, 30 и 50 сантиметров соответственно.

Для того чтобы увеличить прилагаемые силы, рычаг стоит дополнить 75-сантиметровым рычагом. Сцепной узел можно купить или сделать своими руками.

От качества сцепки зависит длительность использования нашего оборудования. На опору из металла нужно зафиксировать сиденье, которое присоединяется к центральной трубе. После этих выполненных действий можно считать, что вам удалось создать прекрасное оборудование для мотоблока. Его плюсами являются небольшая цена и легкость конструкции.

Советы по созданию сцепного узла

Если вы захотели изготовить это оборудование своими руками, то вы должны больше поработать с инструкцией по созданию сцепного узла. Самой легкой конструкцией будет 15-сантиметровый штырь, который ставят в отверстие дышла фаркопа устройства. В качестве недостатка такой возможности выступает очень быстрая изнашиваемость, ведь под воздействием крутящегося прицепа разбиваются дырки для сцепки.

Изготовление самодельного прицепа для мотоблока своими руками

Технология создания любой машины примерно одинакова. Сначала изготавливаются все детали, затем начинается сборка.

Рама корпуса

Начинать надо с изготовления рамы, к которой, в процессе изготовления других деталей, их следует примерять и смотреть, как компонуется всё изделие. Как правило, это прямоугольное изделие, имеющее размеры около 1500?1000 мм.

Ходовая часть

Знатоки считают, что самое разумное – это взять задний мост от списанной малолитражки, например, «Таврии». Конечно, надо перебрать, промыть и смазать все подвижные элементы.

Кузов, обшивка каркаса

Прицеп делают для того, чтобы в нём можно было что-то перевозить. Значит, нужен небольшой кузов. Рама уже есть, нужно сделать борта. Они могут быть деревянными, из пластика, из профлиста.Деревяшки недолговечны, пластик обладает низкой прочностью, металл подороже, но прослужит намного дольше. В том случае, если борта делаются из стального листа, то их надо усилить рёбрами жёсткости. Деревянные борта надо обработать специальной пропиткой от гниения. Задний борт рекомендуется делать открывающимся.

Тормоза на прицеп к мотоблоку своими руками

Любое транспортное средство обязательно должно иметь тормоз. А сцепка мотоблок и прицеп – это и есть транспортное средство. По улицам городов, конечно, на нём ездить нельзя, но для собственной безопасности тормоз всё-таки нужно установить. Представленный на рисунке ниже механизм срабатывает от ножной педали. На стоянке устройство фиксируется мебельной защёлкой. Если есть такая возможность, то можно поставить настоящие автомобильные тормоза.

Прочие детали

Самая популярная «прочая деталь» — это сидение механика, а иногда ещё и пассажира. Степень предоставляемого комфорта зависит от вкуса и сообразительности конструктора. А ещё одна полезная деталь – это стояночная подставка под балку прицепа. На стоянке это устройство откидывается вниз, и прицеп стоит в горизонтальном положении.

Как сделать двухосный прицеп к мотоблоку

Для перевозки грузов более 300 кг следует делать двухосный прицеп.Технология создания такая же, как и одноосного – разработка конструкторской документации, подбор материалов и подходящих деталей, изготовление деталей и рамы.Так как транспортное средство рассчитано на большую грузоподъёмность, то и раму надо делать более прочной. Для неё потребуются профильные трубы размером не менее 50?50 мм?. Колёсные оси привариваются к лонжеронам рамы. Интересный вариант получается, когда мотоблок размещают позади грузовой платформы. Эта компоновка напоминает квадроцикл. В процессе испытаний и доработок передняя часть этой чудо-машины была оснащена рулевой колонкой со всеми необходимыми механизмами. Получилась самобеглая коляска. А сзади к ней можно прицепить грузовую тележку.

Самосвальный прицеп для мотоблока

Особенность самосвального прицепа в том, что его кузов не приваривается к платформе прицепа, а устанавливается на шарнире. Центр тяжести загруженного кузова должен находиться немного сзади шарнира. Задний борт должен быть откидным или съёмным. Технология изготовления такая же, как и для других конструкций.

Нюансы изготовления прочих видов прицепов для сельхозтехники

Рассмотрим основные блоки, которые необходимо использовать для создания функционального оборудования.

Прицеп для культиватора своими руками

Культиватор – это устройство для обработки почвы. Мотокультиватор имеет собственный двигатель, просто культиватор отбирает мощность от другого устройства, например, от мотоблока, который, следовательно, должен иметь устройство отбора мощности, а сам культиватор должен иметь возможность эту мощность принимать. Эта функция присутствует не на всех моделях и мотоблоков, и культиваторов.

Но существует и пассивное навесное оборудование к мотоблоку, для которого не требуется отбор мощности. Образцы и стандартная сцепка представлены на фото. Если в комплекте продажи сцепка отсутствовала, то её можно сделать так, как описано в этой статье.

Как сделать двухосный прицеп к мотоблоку

Для перевозки грузов более 300 кг следует делать двухосный прицеп. Технология создания такая же, как и одноосного – разработка конструкторской документации, подбор материалов и подходящих деталей, изготовление деталей и рамы. Так как транспортное средство рассчитано на большую грузоподъёмность, то и раму надо делать более прочной. Для неё потребуются профильные трубы размером не менее 50×50 мм². Колёсные оси привариваются к лонжеронам рамы.

Интересный вариант получается, когда мотоблок размещают позади грузовой платформы. Эта компоновка напоминает квадроцикл. В процессе испытаний и доработок передняя часть этой чудо-машины была оснащена рулевой колонкой со всеми необходимыми механизмами. Получилась самобеглая коляска. А сзади к ней можно прицепить грузовую тележку.

Самосвальный прицеп для мотоблока

Особенность самосвального прицепа в том, что его кузов не приваривается к платформе прицепа, а устанавливается на шарнире. Центр тяжести загруженного кузова должен находиться немного сзади шарнира. Задний борт должен быть откидным или съёмным. Технология изготовления такая же, как и для других конструкций.
