Анкерный болт: разновидности, применение и особенности монтажа

Часто, при различных типах ремонтных и монтажных работ появляется необходимость зафиксировать в стене различные конструкции. Сделать это на практике намного сложнее, чем может показаться с первого взгляда. Стандартные методы работают не очень хорошо, особенно когда конструкция имеет приличный вес и создает на точку крепления не малое давление либо же стена имеет не такие прочные свойства, как бетон. В таких случаях гораздо практичнее использовать, так называемое, анкерное крепление к стене.

Принцип работы анкеров – как они справляются с нагрузками?

Принцип работы заключается в их технологии и особой сборной конструкции, благодаря которой нагрузка имеет абсолютно иной характер. Дело в том, что анкерный болт при установке уже в стене распирается, его невозможно обратно вытянуть при любых усилиях, как гвоздь, дюбель или шуруп.

При этом нагрузка рассредоточивается по небольшой площади поверхности, в которую был установлен болт, а не в одной точке, как при стандартных фиксациях. Чтобы усилить его способность, вместе с ним дополнительно монтируется металлический лист, который забирает на себя большую часть нагрузки и распространяет ее по всей плоскости листа, и чем больше площадь листа, тем больше нагрузки может выдержать болт.

Принцип действия и особенности конструкции

Технические возможности рамного анкера определяются особенностями его конструкции. Выбирая рамный металлический анкер для выполнения монтажных работ, следует учитывать тот факт, что он не рассчитан на значительные нагрузки и на большой вес закрепляемых с его помощью предметов. Вес предмета, фиксируемого на вертикальной поверхности посредством одного анкера данного типа, не может превышать 30 кг.

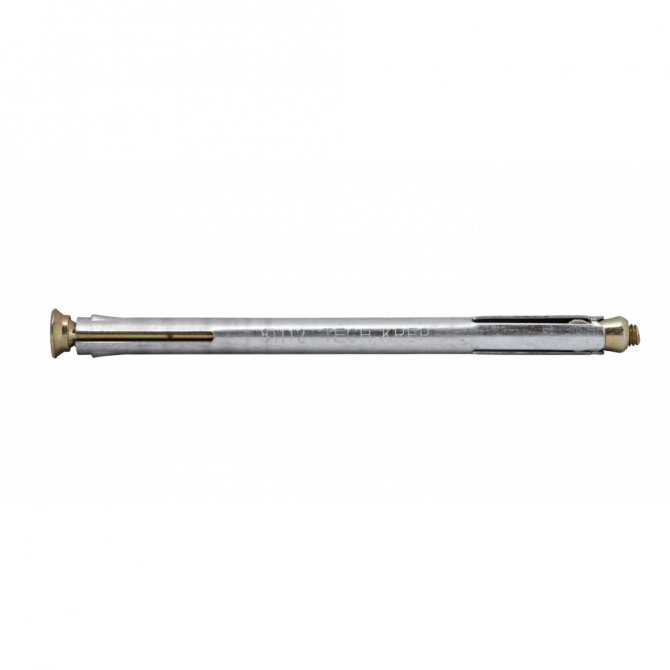

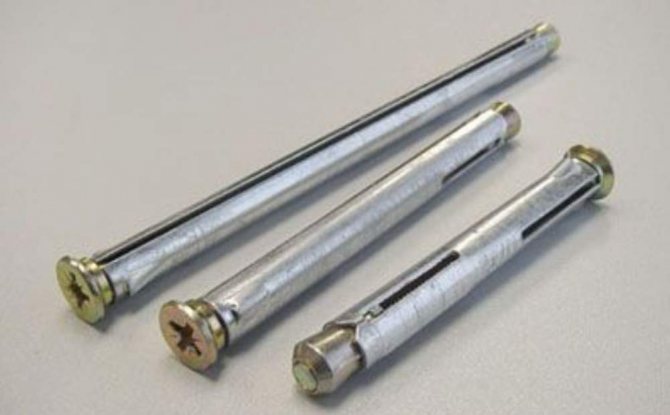

Устройство рамного анкера

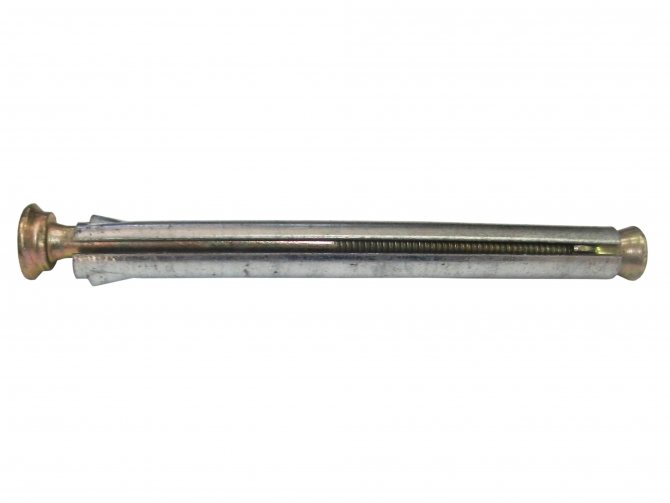

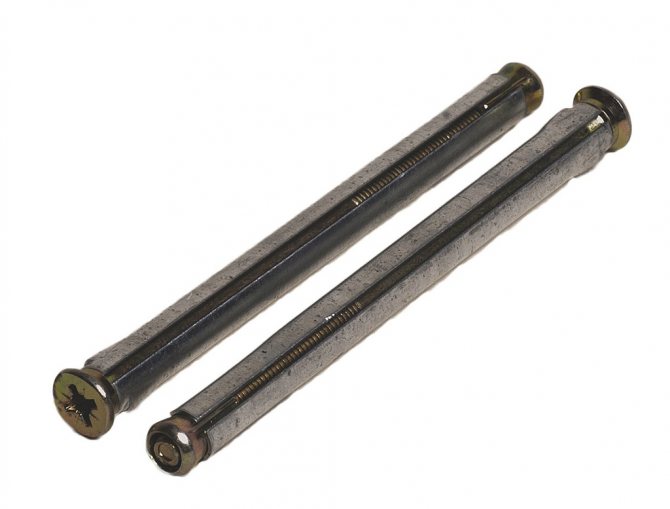

Основным элементом конструкции рамного анкерного болта является металлическая втулка с продольными прорезями, которые формируют своеобразные лепестки, разжимающиеся в процессе монтажа крепежного изделия. За разжимание лепестков на боковой части втулки отвечает конусная гайка. Она, накручиваясь на несущий винт, воздействует на внутреннюю поверхность втулки с прорезями, тем самым разжимая ее. Втулка, увеличившись в диаметре, входит в плотное зацепление с внутренними стенками монтажного отверстия, надежно фиксируясь в нем.

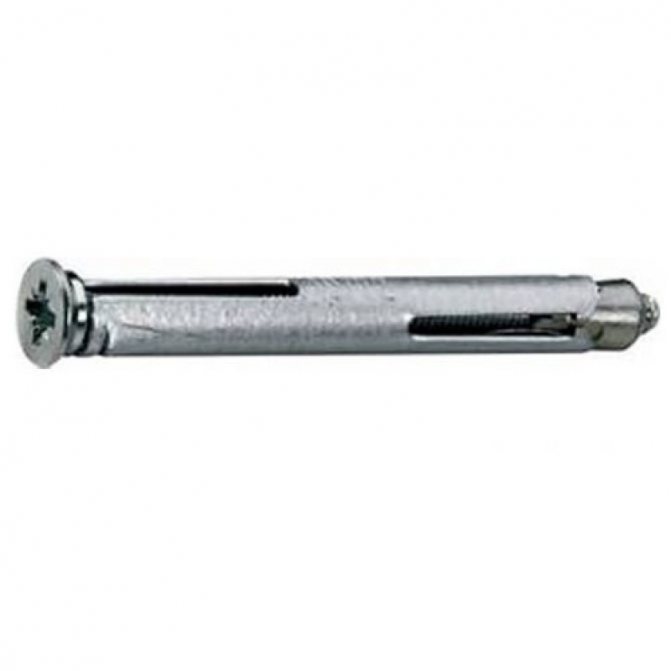

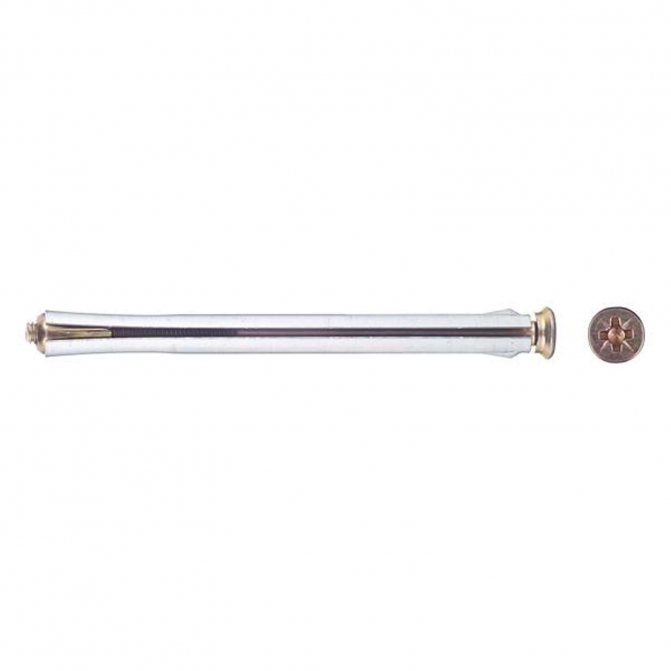

Для того чтобы было удобнее манипулировать винтом, вкручиваемым в распорную втулку, на его верхней части предусмотрена шляпка с прорезями под фигурную отвертку. Особенностью рамного анкера является и то, что его шляпка полностью заглубляется в монтажное отверстие, поэтому боковая поверхность его головки имеет конусную форму. Используя такие крепежные элементы, следует не только сверлить под их размещение отверстия, но и предусматривать специальный «потай», в который и будет входить головка болта.

Рамный анкер для пустотелых конструкций имеет увеличенную распорную зону (бабочку) и гайку плоской формы, работающую на стягивание

Анкеры: их эффективность и разновидности

Эффективность анкерных болтов говорит сама за себя, это новейшее современное приспособление, которое быстро набирает популярность благодаря своей простоте в использовании и практичности. На данный момент для них не существует аналогов, которые могли бы сравниться по экономии и физическим характеристикам. Взяв за основу физические законы рассредоточения нагрузки по плоскости, специалисты пришли к очень эффективному решению и создали данное приспособление.

Анкера бывают различных типов, имеют примерно одинаковые свойства и функции, каждый имеет принципиальное отличие. Они разделяются на следующие виды и подвиды:

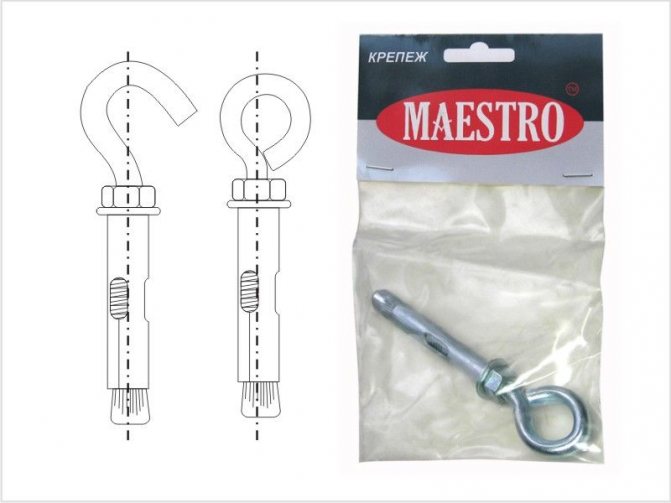

1. Механические: – закладной; – распорный; – забивной; – клиновой; – болт с кольцом или крючком; – рамный; – шпилька; – фасадный; – потолочный; – пружинка.
2. Химические: – крепеж-монолит; – для наружных и внутренних работ; – для крепежа в рыхлых и тонкостенных основах; – стойкие к вибрациям; – долго служащее;
3. Пластиковые.
4. Грунтовые.
5. Для устройства фундамента.
6. Регулировочные по высоте.

Как крепить анкерный болт: надежный якорь для любых применений

Несмотря на свою выносливость к нагрузкам, устанавливается очень просто, в три этапа:

– просверлить в стене отверстие дрелью или перфоратором; – установить в отверстие болт; – распереть якорное основание.

Такой монтаж гарантирует надежность использования для любых целей и нагрузок. Якорное основание отлично справится с любыми типами применения.

Монтаж в фундамент

Таким же образом устанавливаются анкерные болты и в фундамент. Например, для установки стальных колонн к фундаменту. Это первые анкерные болты, которые используются при строительстве дома, они выдерживают огромные нагрузки, поскольку являются частью несущей основы строения.

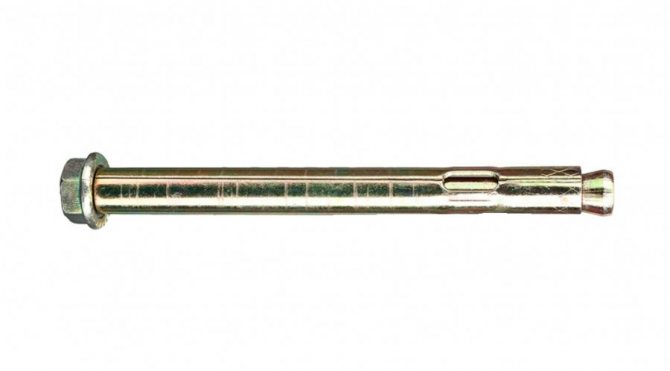

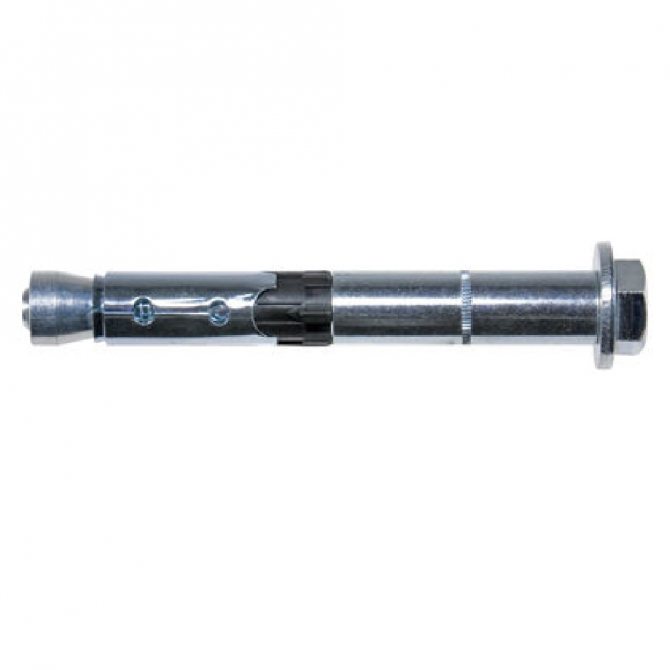

Анкера с шестигранной головкой отличаются от остальных своей прочностью. На стену или пол накладывается шестигранный металлический лист, а по углам его граней в просверленные отверстия вкручиваются или забиваются якорные болты. Такая конструкция считается очень надежной и способна выдержать любые применения, даже подъем автомобилей, если установка была произведена на пол. Сама по себе шестигранная структура имеет уникальные особенности выдерживать большие давления и не деформироваться при этом из-за своих ребер жесткости. Шестигранные детали часто используют в различных технических направлениях благодаря их особенностям.

Клиновой анкер имеет очень хорошую несущую способность благодаря силам трения, его якорь распирается внутри материала, как бы цепляясь за стену, он не позволяет давлению себя вырвать. Клиновые анкера также подразделяются на различные типы, стоит помнить, что чем сильнее сцепление за счет сил трения, тем лучше его несущая способность, но при этом и материал основания должен быть крепче, иначе фиксация ее просто разрушит. Этот вид не рекомендуется использовать для стен с низкой прочностью, например, из газоблока.

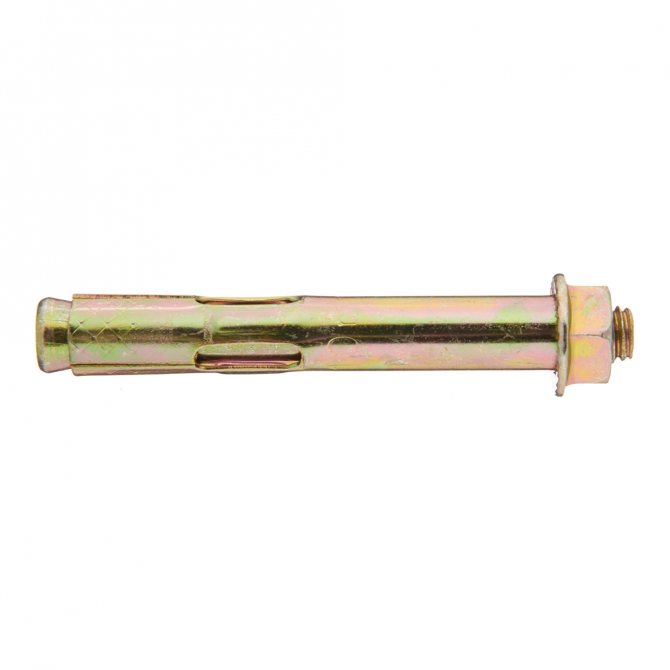

Болтовой тип также имеет болт и гайку, которая регулирует якорь, для контроля фиксации. Но в отличие от клинового типа, болтовые имеют якорь почти по всей длине болта, что рассеивает давление по всей длине углубления. Таким образом, разрушение стены минимальное и данный вид можно использовать не только в бетоне и стенах высокой прочности, но и в более хрупких материалах, что делает его довольно популярным. Но они имеют и свои слабые стороны. Например, если сравнивать с клиновыми, то при одинаковых давлениях, для болтовых нужно использовать больший диаметр оси, что приведет к новым проблемам. Нужно использовать бур с большим диаметром, а соответственно, и делать в стене большее отверстие, что повлечет за собой большие расходы, а также может ослабить прочность материала стены, если он недостаточно прочный. Подобные анкера бывают, как однораспорными, так и двухраспорными, что позволяет им прочнее удерживаться в основании и рассредоточивать внутреннее напряжение. Такое свойство повышает несущие способности при меньшем разрушении стены.

Ударный анкер с резьбой используется строго для прочных материалов, импульсные вибрации разрушат хрупкую стену еще до окончания установки. Он имеет резьбу, а внутри конус, который распирается изнутри. Он прост в монтаже, нужно лишь просверлить отверстие, забить и расклинить. К нему легко подобрать болт любой длины, он устанавливается в уровень стенки и не требует последующей обрезки, что ускоряет процесс монтажа, а также удобен в эксплуатации. Обычно он используется для установки труб на потолках, коробов и воздуховодов.

Инструменты для монтажа самые обычные и найдутся в гараже у каждого, ведь для установки анкерных болтов не требуются какие-либо специальные инструменты. Достаточно обычной дрели либо перфоратора (в зависимости от материала стенки на которую производится монтаж), молотка. Если используются ударные типы креплений — гаечного ключа, для фиксации крепления якорного основания. Используя эти простые инструменты возможен любой тип установки абсолютно любых анкерных крепежей. Сам же монтаж осуществляется в зависимости от типа крепления и, конечно же, опыта мастера, ведь неправильный монтаж может повлечь за собой различные побочные разрушительные эффекты, например, разрушение основания поверхности. Также следует правильно подбирать соответствие между типом крепления и материалом поверхности, ведь далеко не каждая поверхность способна выдержать сильное точечное давление и не каждый крепеж предназначен для сверхнагрузок, об этом говорилось выше. Прежде, чем решаться на покупку, обязательно нужно посоветоваться с опытным строителем или монтажником, а также можно проконсультироваться у продавцов строительных фирм и магазинов, такая консультация не будет лишней при принятии решения.

Правильное и надежное крепление – это одно из главных условий при строительстве, для создания долговечного дома. Анкера занимают первое место среди других аналогичных приспособлений для установки тяжелых конструкций на поверхности различного типа. Благодаря своей уникальной структуре и механике распределения внутренних нагрузок, они способны выдерживать очень тяжелые конструкции, насколько это позволяет прочность материала. И даже для хрупких поверхностей, благодаря дополнительным накладным металлическим листам и сквозной установке они могут выдерживать невероятную силу нагрузки, что позволит установить, даже в домашних условиях, тяжелое оборудование или специализированную установку, не говоря уже о возведении самого строения с помощью надежности и многообразию применения современных анкерных креплений.

Таким образом, если подойти к данному вопросу ответственно, ознакомившись с видами фиксаторов, их физическими свойствами, они никогда, даже по истечению многих лет, не вырвутся. Даже при необходимости демонтажа извлечь их со стены не получится без разрушения, а если стена имеет высокую прочность, то это будет сделать нелегко, анкера устанавливаются едино разово, без возможности переустановки, но тут уж каждый выбирает что важнее, долговечность и надежность или возможность дислокации анкерных болтов.

Размеры

Кроме материала, из которого изготовлен рамный крепёж, стандартизации подвергается и его размер – длина и диаметр. Ввиду особенностей крепления, при котором образуются металлические лепестки, расклинивающие крепёж, слишком коротким он быть не может

Расклинивание в непосредственной близости от поверхности материала – неважно, кирпича или бетона – может стать причиной его разрушения и, соответственно, потери соединением своих главных свойств. Наиболее актуально это, конечно, для кирпичных конструкций

Именно по этой причине минимальной длиной является 72 мм.

Дюбели такой длины выпускаются двух стандартных диаметров: 8х72 мм и 10х72 мм. Первый образец выдерживает на излом стандартные 30 кг, а второй предназначен для монтажа более тяжёлых конструкций. Наименее длинный анкерный дюбель разработан для монтажа не рамных конструкций, имеет скромные размеры 10х32 мм; изделие это достаточно редко, так как задачи, для которых оно разрабатывалось, с успехом решаются более дешёвым крепежом с пластиковой или полиэтиленовой втулкой.

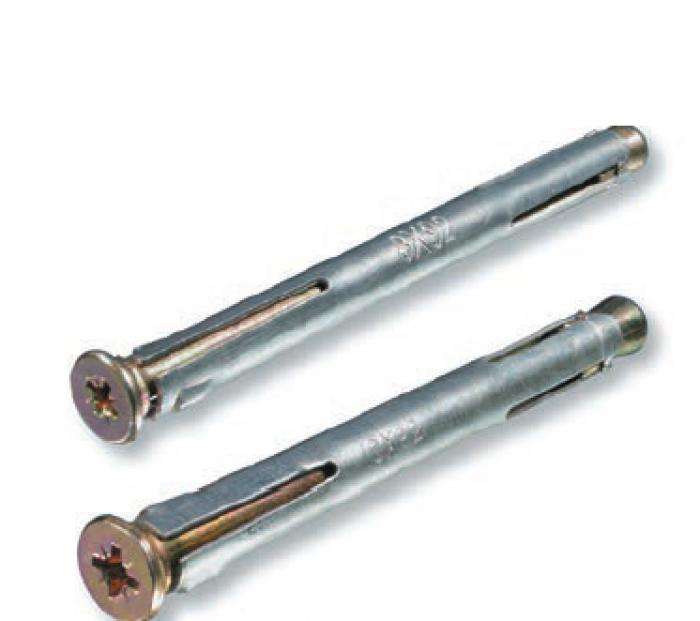

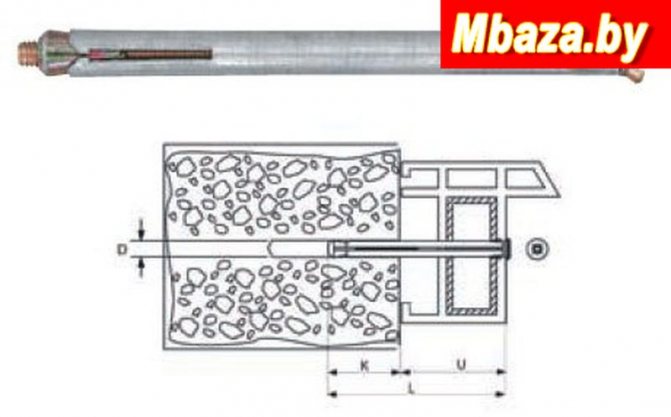

Следующая размерная группа имеет стандартную длину 92 мм. Соответственно, приобрести можно в зависимости от того усилия, которому данный крепёж должен сопротивляться, анкеры 8х92 мм и 10х92 мм. Применить первые две размерных группы для монтажа оконных рам или дверных косяков весьма проблематично ввиду их небольшой длины, часть которой покроется самой монтируемой рамной конструкцией. Область их применения несколько иная: элементы фасада, декор, не пустотелые конструкции небольшой толщины. Собственно рамными можно считать дюбели длиной от 100 мм. Они также делятся на две группы в зависимости от диаметра: 8х100 мм и 10х100 мм.

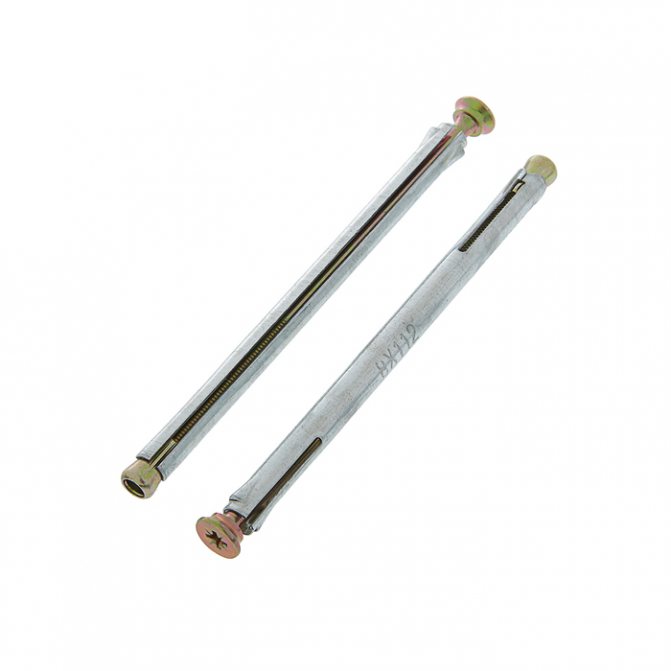

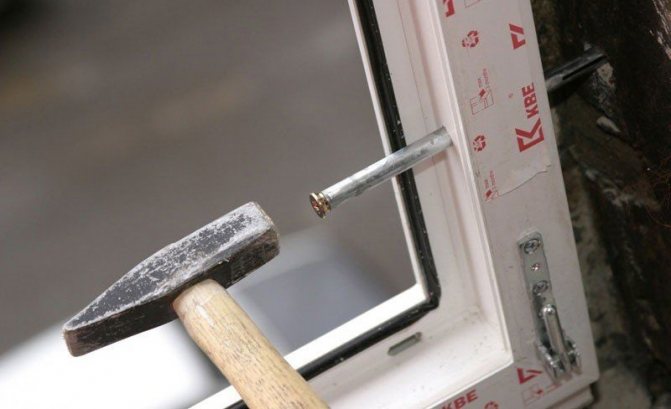

Следующая стандартная размерная группа при тех же диаметрах имеет длину 8х112 мм и 10х112 мм. Такие анкеры вполне подойдут для монтажа стандартных оконных конструкций, а если те не имеют открывающихся створок, этот крепёж можно считать идеальным.

В случае, когда размер конструкции больше стандарта, да ещё и при этом в ней смонтированы большие створки, серьёзно влияющие на центр тяжести при их открывании, придётся выбрать удлинённые анкеры: 8х132 мм и 10х132 мм. Их же можно считать минимальныими при монтаже металлических дверей. В семействе рамного крепежа есть и настоящие «монстры», применяемые при монтаже конструкций большой массы и размера: 8х152 мм и 10х152 мм.

Первые довольно редки, так как изделия такой длины применяются в основном для габаритных конструкций, имеющих большой вес, у пользователей популярнее всё же усиленная версия крепежа. Редкими являются и весьма специфические анкеры 10х202 мм.
