Анкер для пустотелого кирпича: разновидности и советы по выполнению монтажа

Анкерный болт для кирпича с пустотами – обязательный атрибут практически любого строящегося объекта. Метиз может быть химического или механического типа. Первые не так популярны, но более эффективны, чем классические приспособления. Рассмотрим каждый из них более пристально.

Виды анкеров

Анкерный крепеж для пустотелого кирпича отличается не только своими размерами, но и техническими, конструктивными характеристиками. Исходя из этого, различают и сферы применения анкера, которые направлены на решение определенных монтажных задач. В связи с этим, анкерные болты разделены на несколько типов.

Забивного типа

Это — самый простой вид анкерных крепежных систем. Используются они в основном для выполнения крепежа на конструкциях, возведенных из полнотелого кирпича. Его принцип работы заключается в том, что в предварительно подготовленное отверстие в стене устанавливается анкер, после чего в нем приводят в действие специальный распорный элемент, благодаря которому и обеспечивается надежная фиксация всего крепежа. В конце монтажа основной части в болт вкручивают резьбовой элемент.

Клинового типа

Такая конструкция анкерного болта имеет специальный элемент, который во время установки расклинивается. Собственно из-за этой особенности данный крепеж и получил свое название. Клиновый элемент, попадая в кирпичную кладку, расширяется и надежно фиксирует крепежную систему на строительной конструкции.

Изделия по типу MSA

Их основная особенность заключается наличием в их конструкции латунной гильзы. На ее боковой части выполнены продольные разрезы, благодаря которым гильза разделена на своеобразные лепестки, которые при монтаже расширяются. А для того чтобы расширение распорной гильзы было как можно больше, внутреннее отверстие в ней имеет конусообразную форму.

Химического типа

Анкерный болт в кирпичную стену, работающий по химическому принципу, фиксируется в ранее подготовленном отверстии при помощи специального клея. Этот тип является наиболее подходящим для использования на стенах, возведенных из пустотелого кирпича, а также других пористых строительных материалов. Связано это с тем, что клеевой состав, который используется с данным видом анкерных крепежей, заполняет все внутренние полости, тем самым надежно фиксируя болт.

Анкера с кольцом

В этом случае кольцо заменяет стандартную шестигранную головку болта и предназначено для более удобного и легкого монтажа различных предметов.

Двухраспорные анкерные изделия

Их особенность заключается в наличии в конструкции распорной втулки, которая разжимается во время монтажа одновременно в нескольких местах. Поэтому ее широко используют при монтаже различных изделий на конструкции из пустотелого кирпича, так как хотя бы один из распорных элементов попадает на твердую часть, когда остальные — находятся в пустой.

Варианты усилителей

Большая востребованность и широкая область применения вынудили производителей анкеров расширить ассортимент продукции на несколько типов. Каждый из них имеет определённые конструктивные особенности, отличается размером, спецификой использования. Разнообразие анкеров для пустотелого кирпича позволяет с их помощью решить самые сложные задачи.

Полезно! Сверление отверстий в пустотелом кирпиче выполняется только безударной дрелью. Исключением может являться работа с кладочными швами.

Двухраспорные. Классический анкерный элемент с резьбовым стержнем и втулкой, снабжённой раскрывающимися двухраспорными элементами. По мере вкручивания стержня лепестки впиваются в структуру кирпича, делая контакт намного сильнее.

Забивные. Данные метизы могут использоваться с пустотелым кирпичом только при условии того, что отверстие выполнено в кладочном шве или крайней (сплошной) части камня. Устройство анкера подразумевает работу распорной части при вкручивании резьбового фрагмента в забитую.

Клиновые. Принцип работы таких анкерных болтов для пустотелых кирпичей аналогичен вышеупомянутым двухраспорным крепежам. В просверленное отверстие вбивается максимально прослабленный анкер, расклинивание происходит за счёт резьбовой части, равномерно вкручивающейся и выгибающей распорные лепестки.

Болт типа MSA. Более усовершенствованный тип анкера для пустотелого кирпича. Имеет латунную распорную втулку, не проворачивается при монтаже благодаря перекрёстной накатке, оснащён внутренней резьбой, что позволяет использовать его с любыми метрическими болтами и гайками.

Полезно! Анкер типа MSA может использоваться как с пустотелым кирпичом, так и с пустотными железобетонными плитами перекрытий.

Анкера с головкой-шестигранником. Классический анкерный болт для кирпича, с болтом, на который возложена функция стержня. Распорные части разгибаются по принципу аналогичному ранее перечисленным действиям: в момент закручивания.

Что собой представляют анкерные болты для кирпичной кладки

Анкер для кирпича – это универсальное крепежное изделие, которое одинаково успешно используется как в сфере капитального строительства, так и при выполнении несложных работ по ремонту и благоустройству зданий и помещений различного назначения. При помощи такого крепежа, представляющего собой болт специальной конструкции, на поверхности стены из кирпича можно надежно зафиксировать предметы и элементы, отличающиеся даже значительным весом. Такими анкерными болтами, в частности, могут быть закреплены предметы мебели и интерьера, светильники и люстры, подвесные потолки, фасады навесного типа и многое другое.

Конструктивные особенности болта данного типа и принцип, по которому он действует, заложены в его названии: анкер в переводе с немецкого означает «якорь». Элементом, обеспечивающим надежное сцепление такого крепежа с внутренними стенками предварительно просверленного в кирпиче отверстия, выступает специальная гильза. Помещенная в отверстие в стене, она при закручивании головки анкерного болта начинает увеличиваться в диаметре, распирая внутренние стенки отверстия и входя с ними в надежное зацепление.

Для того чтобы сцепление гильзы анкерного болта со стенками отверстия в кирпиче было еще более надежным, на боковые части ее наружной поверхности наносится специальная насечка.

Что это такое?

Анкера — универсальные крепежные средства, которые используют для капитальных ремонтов и несложного благоустройства отдельных помещений или зданий в целом.

Анкера применяют для крепления предметов мебели, люстр, подвесных потолков, навесных фасадов, козырька над дверью и т. п. Тяжелая конструкция крепко держится на стене из облицовочного, полого, огнеупорного и других видов кирпича благодаря своему устройству. Крепежом выступает особая гильза, которую вставляют в заранее приготовленное отверстие. В ходе монтажа анкера гильза расширяется и посредством силы трения надежно сцепляется с кирпичами. Затем в зафиксированную часть вставляется основное крепежное средство, которым может выступать шпилька, винт, шуруп. Анкеровка кирпичной кладки подразумевает определение необходимого вида крепежного устройства и его установку. Из-за неправильного подбора размера, материала и типа анкера сцепление ослабевает. Пренебрежение правилами установки провоцирует образование трещин в стенах, разрушение креплений и установленных конструкций в целом.

Правила установки анкерных систем

Отверстие под анкер делайте при помощи перфоратора в режиме сверления

С появлением бытовых перфораторов установка крепёжных систем в стенах строений значительна упростилась. Старшее поколение помнит, каких мучений стоила установка анкеров.

Специальной металлической трубкой (шлямбуром) под ударами молотка медленно пробивалось отверстие в кирпичной кладке. Сейчас такая операция занимает минуты.

Чтобы правильно и безопасно устанавливать анкерные крепления в кирпичной стене, нужно придерживаться следующих правил:

1. По мере возможности перфоратор применяют в режиме сверления. Кирпич – материал довольно хрупкий и под ударной нагрузкой может просто треснуть и разрушиться. Полученное отверстие не будет выполнять своего назначения.
2. Соблазн облегчить себе работу, отверстия сверлят в цементных швах кладки. Однако такое положение анкеров может привести к печальным последствиям. При большой нагрузке цемент крошится, и навесные предметы могут просто рухнуть на пол.
3. При сверлении нужно строго контролировать горизонтальное положение бура. При малейшем наклоне полости вниз возникает риск выпадения анкера под воздействием возросшей вырывающей нагрузки.
4. При забивке молотком опоры под анкер подкладывают прокладку (деревянную дощечку). Это позволяет сохранить от повреждения резьбу шпильки.
5. Перед монтажом анкерной системы нужно проверить чистоту поверхностей гильзы и стержня. Подробнеее о работе с анкерным болтом смотрите в этом видео:

Выполняя эти достаточно простые правила, вы всегда будете уверены в прочности и надёжности крепления навесной мебели и прочих предметов.

Как просверлить отверстие в кирпичной стене

Как прикрепить раковину к стене

Монтаж стен из бруса

Правила крепления

Сегодня фиксация анкеров выполняется по упрошенной технологии, но предусматривает соблюдение таких правил:

1. Сверлить отверстия нужно в специальном режиме сверления (если он имеется). В противном случае хрупкая кирпичная поверхность может деформироваться или растрескаться.
2. Нельзя делать отверстия в швах цементной стяжки, поскольку это приведет к непоправимым последствиям. По мере роста нагрузок смесь начнет крошиться, а подвесные элементы рухнут на напольное покрытие.
3. В процессе сверления важно следить за горизонтальным размещением бура. Отклонение от правильной геометрии повысит вероятность выпадения анкера.
4. При использовании молотка под болт необходимо подложить специальную прокладку. Это может быть небольшая доска из дерева, которая защитит резьбу шпильки от деформации.
5. Перед любыми монтажными работами необходимо убедиться в чистоте поверхностей.

Соблюдение перечисленных правил позволит предотвратить неприятные последствия и обеспечить максимальную надежность фиксации.

Анкер в кирпичную стену

В современном строительстве для возведения несущих стен и перегородок часто используется пустотелый керамический камень. Во время обустройства помещения перед владельцами дома встает вопрос: как можно надежно закрепить тяжелые предметы на стены (навесные шкафы, кондиционер и т. д.)? Сегодняшняя статья поможет решить эту проблему.

Некоторый вид кирпича, из-за его необычной структуры и большого количества полостей, многие мастера считают хрупким, но это не так. Кирпич с пустотелым строением обладает такой же прочностью, что и другие виды. В нем можно проделывать отверстия без опаски

Но, для большей фиксации креплений, все же лучше обратить внимание на новые и современные технологии

Обычные крепления уже отходят на задний план. Все большую популярность набирает химический анкер, являющийся альтернативой всем старым методам и креплениям. Он выносит очень большие нагрузки. А его фиксация занимает столько же времени, сколько требуют обычные крепления. Анкер специально разработан для осуществления надежных крепежей в разных видах керамического камня, в том числе и пустотелого. В случае с таким кирпичом, современные крепления используются совместно с ниппелями, которые имеют специальные отверстия, обеспечивающие крепкую фиксацию крепежа.

Виды анкеров для работы с кирпичной кладкой

Сегодня есть множество видов этих крепежных элементов. У них разное назначение, поэтому и конструкция разных анкеров различна. Например, есть так называемые рамные анкера, которые используются только для крепления окон и дверных луток к стене. Есть фундаментные анкерные крепления. С их помощью, устанавливают, например, металлические колонны.

Различные по типоразмерам анкера также предназначены для выполнения разных задач.

Химический анкер для пустотелого кирпича и рядового.

От правильного выбора крепежной системы будет зависеть в дальнейшем прочность конструкции, которую мы создаем.

Рассмотрим анкерные системы, используемые для кирпичной кладки.

Забивной анкер состоит из распорной части (гильзы), болта и гайки. Распорную часть забивают в подготовленное отверстие. Болт вкручивают в распорную часть вместе с гайкой, затем гайку снимают. Такое монтажное крепежное изделие применяют для последующего привинчивания с помощью гайки петель или уголков. На них можно подвешивать полки, карнизы и др.

Существуют такие виды забивного анкера, как болт-крюк, болт-угол, болт-кольцо. Их назначение уже другое, чем обычного болтового анкерного крепежа. Например, на болт-угол обычно навешивают тяжелые посудные кухонные шкафы или водонагреватели для ванной. На кольцо можно навешивать, например, калитки или ворота в кирпичном заборе.

Схема вкручивания дюбеля в кирпичную стену.

Клиновой крепеж используют чаще для сквозных креплений. Клин прочно удерживает прикрепляемый элемент на поверхности стены.

Так называемый MSA. Этот крепеж сделан из латуни. Как и все крепежные анкерные системы, он имеет насечку на наружной поверхности гильзы для лучшего сцепления с внутренней поверхностью отверстия в стеновом материале. Максимальное внутренне сечение гильзы составляет 8 мм. Предназначен он для закрепления на кирпичной стене не очень тяжелых изделий и материалов.

Анкер двойного распирания состоит из шпильки с двумя распорами и гильзы с разрезами посередине и на конце. Благодаря двум распорам крепление выходит более прочным. Его используют при монтаже на стену из пустотелого кирпича, когда нужна большая устойчивость к вырыванию.

Делают и двухраспорный крепеж с гайкой и запрессованной шайбой. Этот вид используют для крепления металла. Такие системы делают из оцинкованной стали.

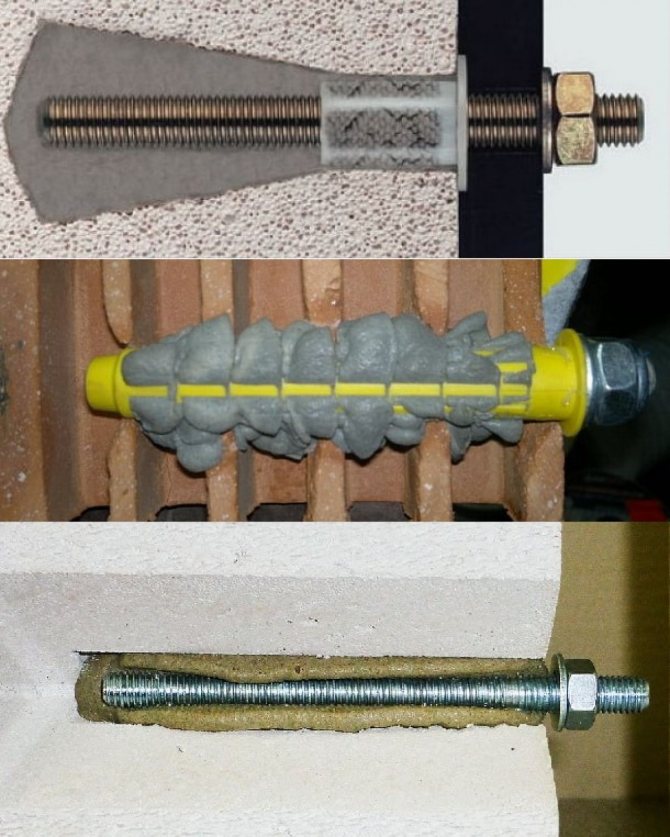

Не так давно появился новый вид анкерных систем – клеевой, или химический. Ведь крепить что-то к стене из пустотелого кирпича очень проблематично. Для этой цели используют данный вид крепежа. Вместо гильзы в нем применяют ампулу со специальным полиэфирным клеем, в который вкручивается шпилька. Через короткое время клей застывает, и надежное крепление готово.

Технология крепления с помощью химического анкера

Прочность соединения анкера с основанием во многом зависит от надежности его фиксации. Сегодня наиболее эффективным является химический анкер, так как он обеспечивает способность выдерживать максимальные нагрузки. Это неудивительно, ведь благодаря взаимодействию с материалом основания хим. анкер обеспечивает сверхнадежное сцепление и становится с ним практически единым целым. Проникая в мельчайшие поры бетона, химическое вещество с несущей шпилькой создают гораздо большую площадь контакта соединения, чем распорные аналогичные анкеры. Высокая несущая способность, возможность работы со слабыми основаниями, отсутствие механического напряжения на стенки в зоне отверстия, высокая химическая стойкость – все это неоспоримые преимущества данного вида крепежных материалов.

Практичность химических анкеров впечатляет, ведь с их помощью можно зафиксировать в отверстие любую крепежную вставку. Можно использовать обычные арматурные стержни, отличающиеся высокой прочностью и доступной ценой.

Основные этапы анкеровки

Одной из причин популярности химических анкеров является то, что данная технология достаточно простая. Все компоненты поставляются в удобной для применения форме (ампулы, картриджи, тубы), а сама работа по монтажу не отнимает много времени. Химические компоненты анкера поставляются в двух вариантах – в капсулах или в картриджах, которые содержат инъекционную массу. Преимуществ у капсул перед картриджами нет – состав для тех или иных оснований может храниться по-разному. Технологии применения так же не сильно отличаются, поэтому важно подобрать состав, предназначенный для основания, с которым придется работать, с учетом всех условий (например, температура монтажа и влажность).

Начинается анкеровка с высверливания отверстия в несущей конструкции. Оно должно быть на 1-2 миллиметра больше диаметра используемой ампулы. В случае использования картриджа следует руководствоваться теми характеристиками, которые указаны производителем на тубе. Готовое отверстие прочищают специальным ершиком, имеющим оптимальный диаметр. После этого отверстие продувают насосом, повторяют операцию с ершиком еще раз и вновь пользуются насосом. Данные манипуляции обеспечивают впоследствии хорошую адгезию раствора к основанию, освобождают имеющиеся поры, что значительно улучшает сцепление.

В подготовленное отверстие вставляется капсула химического анкера, затем крепежный элемент (это может быть шпилька, крюк, арматура) вставляется или вкручивается в отверстие на заданную глубину. В результате ампула, расположенная в отверстии разбивается, начинается химическая реакция. При необходимости перемешать компоненты, это делается вращательными и поступательными движениями на протяжении того времени, которое рекомендуется производителем химического анкера. После этого крепеж оставляется в отверстии, химический состав затвердевает в течении определенного времени. Навешивать конструкцию на крепежный элемент следует в соответствие с рекомендациями производителя используемого анкера.

Особенности работы с картриджем

Подготовительная работа при использовании картриджа происходит аналогичным способом. Химический раствор в отверстие выдавливается с помощью механического или пневматического строительного пистолета. Для этого на картридж надевается насадка, первые 10 см. смолы использовать не рекомендуется, поэтому их стоит аккуратно выдавить и убрать. Отверстие заполняется, начиная от его дна на 2/3, после этого вращательными движениями устанавливается анкер на заданную длину.

ПРОФЕССИОНАЛЬНЫЙ СТРОИТЕЛЬНЫЙ КРЕПЕЖ

+7(495)508-00-37 Понедельник-Пятница с 9:00 до 19:00 [email protected]

• Главная
• Каталог
• Статьи
• О нас
• Акции
• Доставка
• Контакты

Категории

• МКТ
• Статьи

Поиск статей

Статьи

Какой анкер лучше?

Какой анкерный болт лучше для крепления в бетон?

Каким анкером крепить деревянную брус к кирпичу?

Чем крепить деревянные балки и доски?

Клиновый анкер таблица, размеры, монтаж

Рамный анкер — крепежное соединение для монтажа

Забивной анкер МКТ

Пошаговая инструкция по установке анкеров химических

Что такое анкер в строительстве?

Что лучше анкера или дюбеля?

Анкер химический капсула с клеевым составом

Какой дюбель подойдет для химического анкера?

Особенности применения

Процесс установки проводится в несколько этапов. Основные из них:

1. Подготовка отверстия.
2. Помещение состава.
3. Установка анкера в незастывшую полимерную массу.
4. Затягивание гайки.

Каждый из этих этапов сопряжен со своими особенностями.

Для установки потребуется:

• химический анкер;
• инжекционный пистолет;
• шпилька или арматура с резьбой;
• перфоратор или дрель;
• бур;
• динамометрический ключ;
• металлический ершик;
• ручной или промышленный пылесос;
• средства защиты.

Имея инструменты, можно приступать к установке химического анкера.

Готовим отверстие

При работе с кирпичной кладкой важно избегать расколов и трещин на кирпиче. Для этого требуется воздерживаться от использования ударной функции на оборудовании и сверлить перпендикулярно плоскости

Для успешной установки химического анкера для пустотелого кирпича требуется отверстие, превышающее на 2 миллиметра диаметр шпильки. Нужно заранее нанести на бур отметку, соответствующую длине анкера, или воспользоваться ограничителем глубины.

Для улучшения сцепления требуется тщательным образом прочистить отверстие от пыли и крошек. Производится это при помощи металлического ершика и ручного насоса, которым отверстие продувают несколько раз до полного отсутствия видимых остатков пыли.

Вводим состав

Полимерную массу вводят в отверстие при помощи пистолета для инжекционных масс. Если смесь имеет однородный серый цвет, то её можно применять. Часто случается, что изначально достичь качественного перемешивания не получается — такую смесь не следует использовать. Для применения пистолета требуется поместить сопло в просверленную полость и заполнить её составом. После каждой дозы клея, помещенной в отверстие, требуется немного извлекать инструмент, пока не заполнится более 65% объема полости.

Процедура помещения химического дюбеля в пустотелый кирпич характеризуется рядом особенностей. Они связаны с тем, что наличие большого числа пустот не позволяет сформировать естественное отверстие. Для достижения цели вставляется специальная пластиковая гильза, которая заполняется клеем. При погружении шпильки в пустотелый кирпич часть химического состава выходит через сетчатые стенки гильзы в полости. Это способствует большему сцеплению.

Также существуют специальные ампулы. Их помещают в отверстие, состав перемешивается при помощи шпильки. Второй вариант больше подходит для штучных работ, когда нет необходимости покупать картриджи с химическим составом.

Устанавливаем металлический анкер

Помещаем металлическую конструкцию в отверстие при помощи вращательных движений

Важно равномерно распределить раствор. Для этого рекомендуется периодически тянуть крепеж на себя и только потом докручивать его

Во время высыхания клея можно исправлять положение анкера.

Затягиваем гайку

Дождавшись полного затвердевания полимерной массы, можно переходить к установке оборудования и конструкций. В инструкции от производителя указываются максимальные значения прикладываемой силы для затягивания гайки. Рекомендуется использовать динамометрический ключ в целях контроля прилагаемых усилий.

Химические анкеры подходят для крепежа, изготавливаемого из стали. Благодаря своим положительным свойствам, анкер может устанавливаться при высокой влажности или даже под водой. При правильном применении удаётся избежать разрушения кирпича, что позволяет производить установку у самого края поверхности.

Химический анкер – новое направление в строительстве, благодаря которому сложная работа упрощается. Рынок предложений становится более обширным, появляется большее количество анкеров с различными новыми характеристиками крепежей.

Анкер для кирпича

Кирпич по своей природе менее прочный материал, чем бетонное основание. При подборе крепежных систем для монтажа, следует помнить, что кирпичная кладка обладает малой прочностью. Кроме того, при засверливании отверстий, материал поддается деформации и последующему разрушению. Этот факт исключает использование механических анкерных систем, обеспечивающих фиксацию за счет силы трения, поэтому забивные, клиновые и втулковые изделия не используются.

Немецкий производитель МКТ разработал уникальную формулу химических анкеров, используемых для полнотелого и пустотелого кирпича. За счет застывания клеевого состава в базовом материале не создается внутреннего напряжения. Химический состав проникает глубоко в поры и трещины материала, обеспечивая мощное и надежное крепление.

Компания МКТ предлагает следующие виды технологии инъецирования химических анкеров для кирпича, имеющих свои особенности:
• VM-SF;
• VM-PY;
• VM-MA Polar.

Технология инъецирования VM-SF, укомплектована картриджем и шпилькой класса V-A, либо втулкой с внутренней резьбой класса V-IG. Клеевой состав содержит винилэстеровую смолу с наполнителем без содержания стирола. За счет уникальной формулы изделие широко применяется для внутренних и наружных работ. Шпилька или втулка выполнены из стали класса 5.8 с антикоррозионной защитой не менее 5 мкм.

Состав закачивается в предварительно подготовленное очищенное отверстие с последующим вворачиванием крепления. Время застывания не более 360 минут, зависит от окружающей температуры, минимальный показатель которой -5 градусов. Технология допускает монтаж при малых межосевых и краевых основаниях, однако не предусмотрена для установки во влажные отверстия.

Технология инъецирования VM-PY является самым экономичным креплением в кирпичную кладку. Состоит из картриджа с химическим составом из полиэстеровой смолы с наполнителем, а также шпильки класса V-A или втулки с внутренней резьбой класса V-IG. Крепежный элемент выполнен из стали класса 5.8 с защитой, превышающей показатели 5 мкм.

Время полного отверждения состава варьируется от 20 до 120 минут при температуре от + 5 до + 35 градусов. Используется при работе внутри и снаружи объекта, однако не устойчив к влажной среде. Анкерное крепление не создает внутренних напряжений в базовом материале и не имеет распорного элемента. За счет данных характеристик возможно установка при небольших межосевых и краевых расстояниях.

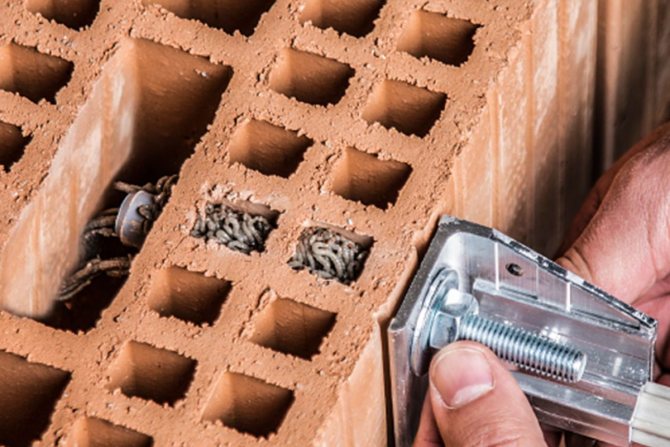

При монтаже в пустотелый кирпич необходимо использовать сетчатую гильзу класса VM-SH. Установка осуществляется путем закачивания химического состава в предварительно высверленное и прочищенное отверстие. После чего в основу вкручивается крепежный элемент. До полного застывания химического состава конструкцию не следует нагружать.

Технология инъецирования VM-MA Polar разработана для монтажа креплений в холодное время года. Изделие состоит из картриджа, наполненного клеевым составом из полиэфирной смолы. За счет низкой вязкости продукта компоненты легко смешиваются и вводятся в специально подготовленное отверстие, быстро затвердевая и обеспечивая мощное крепление.

Отсутствие стирола позволяет использовать клеевой

состав на закрытых и открытых объектах при минимальной температуре – 18 градусов. Время затвердевания химического анкера составляет от 1 до 20 часов. Картридж необходимо хранить в оригинальной упаковке при температуре от +5 до +25 градусов, избегая прямого солнечного воздействия.

Шпилька изготовлена из прочной стали класса 5.8 и имеет антикоррозийную защиту с показателями не менее 5 мкм.

Технология инъецирования VM-MA Polar применяется для анкеровки резьбовых шпилек и арматурных стержней.

Широко используется при креплении:
• Барьерных ограждений;
• Экранов;
• Наружных конструкций;
• Металлических колонн;
• Балок.

Подбор технологии инъецирования для полнотелого и пустотелого кирпича осуществляется с помощью менеджеров компании производителя, обладающими всесторонними знаниями о каждом виде анкеровки.

Особенности облегчённых кирпичных стен

Стены получаются пустотелыми по двум причинам:

• Первая
  : когда для кладки используется щелевой кирпич.
• Вторая
  : когда стены здания облегчают за счёт устройства внутри кладки полостей-колодцев, заполняемых потом теплоизоляционным материалом. При выполнении колодцевой кладки может применяться как пустотелый кирпич, так и полнотелый, так что в работе могут понадобиться самые разные анкера.

Колодцевые полости в кирпичных стенах

Кладка колодцевого типа представляет собой две параллельные стенки, соединяемые между собой поперечными диафрагмами – что мы и видим на представленном выше фото. Именно они и выполняют в данном случае роль анкеров. Благодаря им образуются вертикальные колодцы, которые для повышения теплотехнических свойств ограждающей конструкции, заполняют либо пенным утеплителем, либо сыпучим.

Как вариант, может выполняться бетонно-анкерная кладка. Что она собой представляет?

В принципе, это разновидность колодцевой кладки, только здесь в качестве утеплителя используется ячеистый или зольный бетон. Так как он, застывая, образует прочный монолит, то средством для достижения максимальной жёсткости конструкции здесь является анкерный кирпич.

Анкеровка облегчённой кладки тычками кирпичей

Под этим интригующим названием скрываются самые обычные кирпичи, которые закладывают в ложковый ряд тычками. Делается это так, чтобы выступающие грани образовывали во внутренней полости стены зубцы.

В процессе затвердевания залитого в колодцы бетона, анкерные кирпичи будут зафиксированы в нём намертво. На приведённой выше картинке и без слов прекрасно видно, как в этом случае осуществляется анкеровка кирпичной кладки.

Как правильно выполнить монтаж анкера в кирпичной кладке

Анкерные изделия, используемые для крепления различных предметов на конструкциях из кирпича, разработаны таким образом, чтобы их монтаж не вызывал никаких сложностей. Выполняется он в следующей последовательности.

• В конструкции, на которой необходимо выполнить крепеж, просверливается отверстие. Его диаметр должен соответствовать диаметру анкерного изделия.
• После тщательной очистки отверстия в кирпич вбивается, вставляется или ввинчивается анкерный болт.
• Затягивая головку болта, необходимо добиться максимального разжимания распорной втулки, о чем будет свидетельствовать надежная фиксация крепежного элемента в кирпичной кладке.

Принцип установки анкера

Выбирая место для сверления отверстия, следует обращать внимание на то, чтобы оно не приходилось на промежуток между кирпичами, заполненный цементным раствором. Выполнять это отверстие надо только в теле самого кирпича

Необходимо также уделить внимание состоянию материала, из которого выполнена строительная конструкция, потому что трещины в нем могут значительно ослабить формируемое соединение

Подбор места и высоты монтажа.

Для того, чтобы подобрать наилучшее расположение телевизора, нужно определиться с местом, откуда вы планируете его чаще всего смотреть. После того, как место намечено, необходимо занять его и мысленно провести линию взгляда до стены, соответствующей верхней части телевизора. Если просмотр программ будет производиться в сидячем положении, то целесообразна установка телевизора таким образом, чтобы его центральная часть располагалась на уровне 135 сантиметров от пола.

Следует помнить, что комфортный просмотр телевизионных программ возможен только при соблюдении следующих норм:

• Расстояние от глаз до телеприемника должно быть порядка трех-четырех диагоналей;
• Угол обзора не больше, чем 15 градусов от горизонтальной оси к телевизору.

Анкера для пустотелых оснований

Инструкция, приведённая в предыдущей главе, была ориентирована на анкеровку самих стен при их возведении и облицовке кирпичном. Теперь мы рассмотрим, какой анкер для кирпичной кладки можно применить в том случае, когда на стенку нужно повесить шкаф, светильник, камеру видеонаблюдения и т.п.

Виды крепежа

Со стенами из полнотелого кирпича проблем нет: в них просто сверлят отверстия, и устанавливают забивные дюбель-гвозди. А вот для стен, возведённых из щелевого кирпича, или поризованных керамических блоков, такая технология не годится. Из-за пустотной структуры основания, обычный дюбель не будет держаться – для этого нужны анкера для пустотелого кирпича.

И вот что сегодня предлагают нашему вниманию производители:

Вид изделияПолезная информация

Анкер клинового типа, с гайкой

Используется данный анкерный болт для кирпича – и не только полнотелого, но и пустотного. Да и вообще он годится практически для любых оснований, кроме гипсокартонной обшивки.Клиновой анкер отличается наиболее высокой степенью надёжности, а потому используется в тех случаях, когда на стену нужно навесить что-то очень тяжёлое. Годится он и для сквозных креплений.

Это стальной стержень диаметром от 6 до 24 мм, различной длины, с подвижной муфтой и конусообразным хвостовиком. При затягивании гайки конус раскрывается, и анкер жёстко фиксируется в основании.

Изготавливают их из оцинкованной стали, цена начинается от 3,5 руб. за штуку.

Анкер забивной, с распорной гильзой

Данный вид анкера отлично подходят для всех видов пустотелых оснований. Он состоит из распорной, чаще латунной гильзы-цилиндра, крепёжного элемента (болта), и фиксирующей гайки. Сначала их вкручивают вместе, а затем гайку убирают.Причём, болт в таком анкере может иметь какую угодно форму: крюка, кольца, угла, что позволяет использовать такие анкера в самых разных ситуациях – например, повесить на стенку водонагреватель.

Стоимость зависит от размера и материала изготовления, и варьируется от 4 до 50 руб. за штуку.

Анкер химический двухкомпонетный

Эти анкера обеспечивают наилучшее сцепление со стеной, и могут использоваться в самых разных ситуациях. Среди них так же есть варианты и для монолитных, и для пустотелых оснований.Держится химический анкер в кирпичной кладке за счёт нейлоновой гильзы, которая увеличивается в объёмах после введения специального двухкомпонентного состава. В неё устанавливают длинную шпильку с резьбой, и когда заполнение полимеризуется, получается практически монолитное соединение.

Стоимость тубы клеевого состава, с отвердителем в отдельной упаковке – около 1350 руб. Шпильки с гайками стоят порядка 45руб., и приобретаются отдельно.

Что объединяет анкера для оснований с пониженной несущей способностью, так это наличие гильз, с помощью которых они сцепляются со стеной. Смысл заключается в том, что при установке гильзы в просверленное отверстие, она расширяется и прочно фиксируется, а затем уже в неё вставляется сам анкер.

Это может быть всё, что угодно — шпилька, винт, длинный шуруп, или гладкий стержень. Но в обиходе все эти варианты называют просто: анкерные болты для кирпича.

Химический анкер для кирпича, ячеистого бетона BIT-PESF 300 мл (без запаха)

Химический анкер BIT-PESF — высокоэффективный двухкомпонентный химический состав на основе синтетической быстроотверждаемой полиэстерной смолы, не содержащей стирол и не имеющий запаха в сочетании с металлическими анкерными элементами (резьбовыми шпильками, болтами, арматурными прутками и т.п.). Химические анкеры BIT-PESF специально разработаны для осуществления анкерных креплений в различных видах ячеистобетонных блоков (газобетон, пенобетон, газосиликат, керамзитобетон и т.п.), легкого бетона и силикатного кирпича с учетом физико-механических свойств, прочностных характеристик и коэффициентов температурного расширения данного класса строительных материалов. Наиболее эффективный способ осуществления крепления в ячеистом бетоне и пустотелых материалах в сравнении со всеми известными типами распорных дюбелей и анкеров. Несущая способность крепления зависит только от прочности материала основания.

Несущая способность, в среднем, на 20% выше в сравнении с химическим анкером BIT-PE (полиэстер).

Химический анкер BIT-PESF обладает повышенной вязкостью, что позволяет при установке анкеров в пустотелые материалы с применением сетчатых гильз оптимально заполнять пустоты, обеспечивая лучшую адгезию с внутренними перегородками, одновременно исключая перерасход состава, снижая стоимость крепления и повышая экономическую эффективность.

При применении металлических сетчатых гильз BIT-MS глубина заделки химического анкера может варьироваться в соответствии с выбранной глубиной заделки резьбовой шпильки. При увеличении глубины заделки несущая способность химического анкера увеличивается.

Химический анкер BIT-PESF — экологически нейтральный продукт. Не содержит токсичных компонентов и не требует специальной процедуры утилизации использованной упаковки в соответствии с экологическими нормами Европейского Союза.

Не имеет запаха — рекомендуется для внутренних работ в закрытых помещениях.

Нормативно-разрешительная документация:

• Европейское техническое свидетельство ETA-13/0143 (применение в каменной кладке)
• Техническое свидетельство ITB AT-15-6900/2011 (Институт строительной техники)
• Сертификат качества SOCOTEC QUALITE CAZ 0834/1 (Франция)
• Техническое свидетельство Минрегионразвития РФ No 3440-11
• Исследования прочности и деформативности (ЦНИИСК им. В.А. Кучеренко)
• Испытания на морозоустойчивость (ЦНИИСК им. В.А.Кучеренко)
• Сертификат соответствия РОСС GB.АЯ.46.Н64023 (химические составы)
• Сертификат соответствия РОСС GB.АЯ.46.Н64113 (анкерные элементы)
• Свидетельство о государственной регистрации RU.40.01.05.015.E06049.08.12

Время отверждения и время схватывания химического состава

1*-Анкер устанавливается в отверстие, возможно корректировать его положение

-Полное отверждение состава, возможно приложение нагрузки

Температура состава должна быть не менее +20С

Дюбель для газобетона – конструктивные особенности

Мягкие и рыхлые материалы, из которых построены стены, всегда были проблемными, когда дело касалось креплений на них различных бытовых изделий. Вследствие этого ни один производитель крепежных конструкций не давал гарантии, что их анкер или саморез будет качественно держаться на такой поверхности. На практике это очень часто подтверждалось, мягкая основа попросту рассыпалась, и крепеж терял свои удерживающие свойства.

Но выход был найден, именно дюбель для газобетона и решил проблемы монтажа в мягких материалах. Непосредственным решением этого вопроса стала специфическая конструкция такого крепежа. Внешне это втулка, на которой имеются ребра, выполненные в виде спирали, при монтаже самореза он расширяет втулку, которая спиралеобразными ребрами как бы врезается в мягкую поверхность газобетона. В результате мы получаем прочное крепление, которое удерживает определенную нагрузку.

Крепления такой категории выпускаются в двух вариантах, пластиковом и металлическом. Что касается металлического варианта исполнения, то его конструкция также может быть двух видов. Первый конструктивный образец имеет такие же широкие спирали на своей основе, как и пластиковый, и метод его крепления полностью идентичен пластмассовому собрату.

Второй вид такого дюбеля имеет совершенно другую конструкцию. Он выполнен в виде втулки, на которой имеются зубья по всей длине, также главной особенностью является конусообразная форма, увеличивающаяся от нижнего края к основанию. На рабочей поверхности с зубцами металл имеет технические прорези, которые в момент закручивания болта или самореза расширяются, и зубья также плотно впиваются в мягкий материал.

Ослабление обоймы

Ослабить обойму – вариант для избавления от анкера. Это происходит при прокрутке винтом. Свежезакрученный крепёж удалить не получится (если монтаж происходил правильно).

Придерживая крепеж плоскогубцами, нужно ослабить закрутку. Так делать, пока не станет видна оправа крепления. Придется немного поцарапать болт плоскогубцами для лучшего сцепления.

Если крепление выполнено из металла, его смазывают маслом для раскрепления.

Ослабление происходит забиванием болта в обойму – распор становится больше, слабее.

Особенности монтажа

В практике современного строительства анкера пользуются спросом. Они обеспечивают надежный способ монтажа оборудования и фиксацию массивных предметов и конструкций на стенах и перекрытиях здания

Важно правильно подобрать метизы для работы

Крепления для полнотелого кирпича не позволят обеспечить необходимое сцепления с пустотелым материалом

Поэтому важно предварительно определится с базовым сырьем, из которого возводилась ограждающая конструкция

Последовательность выполнения работ:

1. Производится разметка плоскости. Выполняется работа предельно внимательно. Пустотелый керамический кирпич отличается хрупкостью. Если произвести два отверстия с небольшим интервалом между собой, материал, скорее всего деформируется.
2. Отверстие в кирпиче выполняется специализированным сверлом. Учитывается сечение анкерного элемента и глубина его закладки. Перпендикулярность произведенного отверстия – гарантия качественно произведенной работы.
3. После создания отверстия его очищают от пыли и мусора. Проверяется точность глубины.
4. В процессе ввода анкера следите, чтобы зазор между ним и стеной был минимальным. Если получилось так, что изделие болтается, лучше взять метиз крупнее. Следует подобрать его по диаметру полученного отверстия.

Особенности пустотелых стен

Строительство современного жилого фонда активно использует пустотные материалы в качестве исполнения, как несущих, так и перегородочных конструкций. Связано это с его эксплуатационными свойствами. Он лёгкий, недорогой, обладает лучшими теплоизоляционными характеристиками в сравнении со своим полнотелым собратом. Эта особенность и объясняет популяризацию таких метизов, как единственного способа для создания прочной фиксации с данной поверхностью.

Анкер вбивается в кирпич, после чего происходит его механическое или химическое расклинивание (приклеивание), что обеспечивает отличные показатели прочности. Единственное, что нужно учитывать – это время, которое придётся затратить на выполнение задачи. Приспособления, работающие по механическому принципу, способны испытывать нагрузку сразу после монтажа. В отношении химических анкеров вам понадобится выждать определённый промежуток времени для застывания клеевого состава.

Как работает анкер в пустотном кирпиче Источник 1001krep.ru

Разное автономное оборудование

«Фишер» имеет немало весомых преимуществ, на которые стоит обратить внимание. Во-первых, он хорошо подходит для работы практически с любым строительным материалом

Во-первых, он хорошо подходит для работы практически с любым строительным материалом

Во-вторых, сама система крепления довольно проста и универсальна для любого строительного проекта.

В-третьих, благодаря нераспорной анкеровке, можно уменьшать размеры краевых и осевых расстояний.

В-четвертых, такие крепежи бывают довольно разные и применяются для всевозможных приспособлений.

Какую нагрузку может выдержать анкер «Фишер»? Есть некоторые требования. Что касается кирпичной кладки, то здесь можно не переживать, так как такой крепеж предусматривает любые нагрузки, которые могут возлагаться на сооружение из пустотелого кирпича.

То же касается и газобетонных конструкций. Если же говорить о работе со сжатым бетоном, то здесь все зависит от того, какие резьбовые шпильки вы будете использовать.

Поскольку крепеж «Фишер» является химическим приспособлением, то он распределен на две отдельные камеры. Первая камера содержит непосредственно сам химический раствор.

Другая же вмещает в себя отвердитель. Перед использованием их нужно смешать, а затем выдавливать.

Анкер для кирпича

Каждая основная разновидность крепежей имеет много небольших подвидов. Однако это не должно вас запутывать. Дело в том, что в любом случае принцип их применения очень подобен, а отличия только небольшие.

Об особенностях каждого интересующего вас подвида крепежей можно узнать у консультантов магазина, в котором вы будете их приобретать.

Выбирая вид крепежа для использования его в вашем доме, прежде всего нужно точно определиться, что именно вы хотите прикреплять к стене. Проанализируйте, какие виды крепежей могут подойти для использования с вашими материалами, а затем выберите самый удобный. приемлемый и экономически доступный для вас вариант крепежа.

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter. чтобы сообщить нам.

Советы по выполнению монтажа

1. Для конструкций из пустотелого кирпича категорически не рекомендуется использовать перфоратор. Такой «агрессивный» инструмент способен легко повредить стену.
2. Не устанавливать анкеры в стыки кирпичной кладки. Эти места значительно «слабее» кирпича, поэтому крепление, установленное в таком непрочном месте, может со временем терять свои удерживающие способности.
3. Отверстие в вертикальной стене должно быть строго горизонтальным. Даже незначительное вертикальное отклонение вверх или вниз уменьшит надежность крепления.
4. При установке забивных анкеров не надо стучать молотком прямо по металлу: это может привести к повреждениям крепления. Лучше подложить деревянный брусок.
5. Перед завинчиванием болта нужно прочистить отверстие гильзы, чтобы избежать повреждения резьбы.

Соблюдение технологии установки обеспечит надежность и долгий срок службы крепления.

//www.youtube.com/watch?v=0DZhJQSHCZ8

Что нужно помнить при монтаже анкерных систем

Все, что раньше крепили к стенам при помощи гвоздей, саморезов, винтов и болтов, сегодня монтируют при помощи анкерных систем. Анкера для кирпичной стены – самый надежный способ повесить, соединить любые элементы или предметы с кирпичной кладкой. Но чтобы крепеж был прочным, нужно не забывать о ряде правил.

Нельзя использовать перфоратор для проделывания отверстий в кирпиче, поскольку материал этот достаточно хрупкий. Под воздействием ударов от перфоратора он может рассыпаться и давать трещины. В этом случае нужно будет делать новое отверстие.

Нельзя сверлить отверстия под анкера в швы кирпичной кладки. Цементный раствор за счет наличия в нем песка имеет более низкую прочность, чем кирпич. Крепление, особенно если нагрузка на него большая, со временем может вывалиться, и последствия могут быть непредсказуемыми.

Отверстия в стене должны быть строго горизонтальными. Даже небольшой наклон вниз уменьшает устойчивость крепежа к вырыванию.

При монтаже забивной конструкции не стоит бить молотком по металлу, лучше подложить деревяшку, чтобы не повредить край резьбы.

Перед завинчиванием болта следует прочистить внутреннюю поверхность гильзы, чтобы не повредить резьбу.

Соблюдая эти правила, вы сможете прочно и надежно смонтировать козырек над входом, спортивную стенку для сына, полки для цветов и книг или любые прочие предметы, необходимые в доме или квартире.

Анкерное крепление виды и особенности анкеров применение методика закручивания

Наибольшее распространение получили анкерные болты, имеющие распорный принцип действия, основанный на расширении заднего отдела гильзы при вкручивании в нее втулки конусовидного типа. Среди известных видов анкеров, специалисты называют забивные, разжимные, химические, распорные и клиновые конструкции. Каждая из них обеспечивает надежное удерживание крепящейся детали за счет использования силы трения между поверхностями контакта болта и зоны установки, силы упора, обеспечивающего компенсацию действующего напряжения сопротивлением металла изделия. Увеличение диаметра распорной втулки при ввинчивании в него болта обеспечивает надежное соединение за счет совместного действия сил упора и трения.

Специалисты подчеркивают важность правильного выбора типа анкера, основанную на изучении документов завода-изготовителя, определяющих специфику каждой разновидности изделий. поскольку надежность системы в существенной степени зависит и от строительного материала, используемого в месте крепления болта. Правильное выполнение крепления необходимо для исключения разрушения при работе деталей составляющих соединение, обеспечения комфортной работы в подпоре. Такое соединение обеспечит безопасность при проведении работ на высоте, креплении тяжелых статичных (турники) и динамичных (установки для алмазного бурения) конструкций.

Разновидности анкеров для пустотелого кирпича

1. Клиновой (шпилька). Данная модель используется чаще всего для сквозного крепления тяжелых элементов, таких как спортивный инвентарь, рекламные и информационные щиты, осветительные приборы и др. Анкерный болт забивается в заранее просверленное отверстие, гайка затягивается, происходит размыкание распорного кольца и, как следствие, происходит надежная фиксация металла в стене. Их делают, как правило, из высококачественной стали с оцинковкой, поскольку крепление подвергается большим нагрузкам. Иногда встречаются изделия из нержавеющей стали и цветных металлов, но первые отличаются высокой ценой, а последние рассчитаны на небольшие нагрузки.

//www.youtube.com/watch?v=GtL1YjNDMwg

1. Забивной. Состоит из распорной латунной гильзы-цилиндра, крепежного элемента — болта произвольной формы (кольцо, крюк) — и фиксирующей гайки. Все части вкручиваются вместе, а потом гайка убирается. Это самый распространенный, востребованный и легкий в монтаже вид анкерного крепления.
2. Складной пружинный со шпилькой. Используется в материалах с пустотами достаточного размера. В просверленное отверстие вводится сложенный пружинный анкер, который раскрывается в пустоте, надежно удерживаясь там своими лепестками. Для окончательной фиксации достаточно затянуть гайку ключом. Такие анкеры характеризуются тем, что не требуют точной глубины сверления и предварительной очистки отверстия.
3. Двойного распирания. Данная модель имеет в своем составе двураспорную шпильку и гильзу, надрезанную посередине и на конце. Такая структура позволяет надежно закрепить необходимые вещи на пустотелых стенах и при этом в несколько раз снизить риск вырывания.
4. Химический, или клеевой. Химический анкер для пустотелого кирпича появился относительно недавно. По мнению строителей, пустотный материал лучше всего «уживается» с анкерами именно такого вида.

   есь металлическая шпилька с резьбой фиксируется с помощью нейлоновой гильзы и специального химического состава. Состав затвердевает, после чего несущая способность готового соединения выйдет на порядок выше традиционного механического. Химические анкера нашли широкое применение в монтаже козырьков, перил, балконов, мостов. Этот вид крепления отличается устойчивостью к воздействию воды, щелочи и других неблагоприятных факторов. Срок его службы достигает 50 лет.

Разновидности

Анкеры отличатся не только габаритами. Имеются конструктивные особенности технических параметров. Анкерная продукция для стен из кирпича разделяется по сфере предназначения. Конкретный вид метизов применяется для определенных монтажных работ.

Важно! Чтобы гарантировать надежность фиксации предмета в стене из кирпича рекомендуется ответственно подойти к выбору анкерной продукции.

Забивного типа

Позволяет зафиксировать критически большой вес. Производится из высокопрочного материала или углеродистой стали. Обрабатывается специализированным антикоррозийным покрытием, обеспечивающим повышение периода эксплуатации. Изделие производится сплошны, при этом повышается степень надежности крепежа. Популярная разновидности метиза — анкер-цанга.

Анкер вбивается в кирпич молотком. Расклинивается его рабочая часть. Так элемент надежно фиксируется в стене. Затем вкручивается болт или шпилька.

Клинового типа

Сфера применения идентичная с аналогом забивного типа. Допускается методика монтажа в напряженную и ненапряженную бетонную плоскость. Относится к надежным крепежным элементам. Способен выдерживать высокие нагрузки. Применяется в сухих помещениях.

Производится из разнообразных видов стали. Отличается специфическим исполнением. С одной стороны идет шпилька с метрической резьбой, на которую накручивается гайка. С другой стороны — распорная система в виде муфты с внутренним хвостовиком.

Тип MSA

Латунная продукция, внешняя сторона которой характеризуется наличием специальной гильзы с крупной насечкой. Конструкция позволяет увеличить плотность фиксации крепежа в стеновой полости. Допустимое внутригильзовое сечение находится в пределах 8-10 мм.

Химический принцип

Внешнее исполнение — тубус цилиндрической формы. Внутри находится два ингредиента — органического и неорганического происхождения. Реагируя между собой, они затвердевают, обеспечивают требуемую степень прочности.

Важно! Крепежные конструкции химического типа пользуются высоким спросом потому, что разрешено их использование в местах с повышенной влажность, в пористых основаниях. Даже в таких чрезвычайных условиях они способны скреплять элементы.

Название метизы получили в виду химического принципа работы — химической реакции. Запаха не имеет. Является продукцией экологически безопасной. Не вредит окружающей среде и человеческому организму.
