Анкер — как применять лучше всего и рекомендации по подбору крепежа (85 фото)

При постройке дома или ремонте в квартире часто возникает необходимость закрепить какие-то тяжелые предметы, будь то водонагреватель для ванной комнаты, шведская стенка в детскую комнату или посудный шкаф. И при этом необходим запас прочности.

Обыкновенные дюбеля с пластиковыми распорками не всегда могут помочь в этом деле, здесь необходима «тяжелая артиллерия» — это анкера.

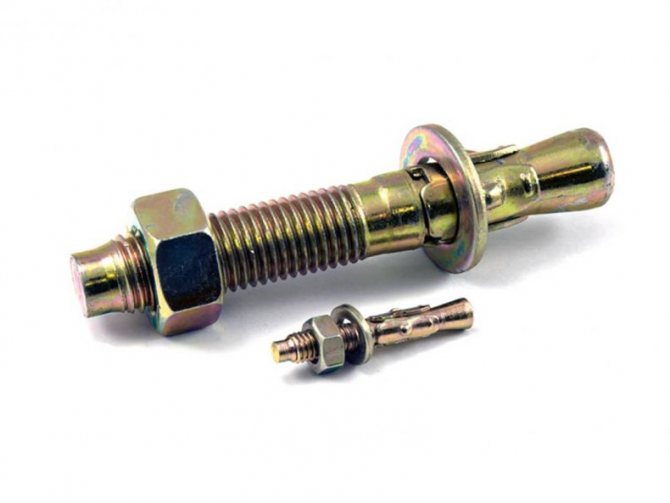

Анкер («якорь» с нем. языка) — болт с резьбой и гайкой, также в комплект входит распорная часть, такой крепеж создан для присоединения весомых конструкций. По фотографиям можно понять особенности анкеров, а также область их применения.

История развития этого крепежа берет начало в 1973 г, когда над расчетом допустимых анкерных креплений стал работать немецкий совет экспертов. И в 1998 г. был выпущен регламент на использование металлических анкеров в бетоне ETAG 001.

Кроме решения бытовых ремонтных вопросов, анкерные болты используются в строительной промышленности, в связи с этим разновидностей анкеров много, от простых — созданных для неподвижных строений, до специфических – решающих вопросы постоянного давления и изгиба на крепежный элемент.

Достоинства и недостатки анкерных соединений

К недостаткам относится:

• Дорогая стоимость;
• Необходимо много установочного инструмента (перфоратор, молоток, отвертка, гаечный ключ);

Достоинства:

• Увеличенный запас прочности;
• Справляется с вырывающими нагрузками;
• Большой срок службы;
• Повышенный уровень безопасности.

Важной характеристикой анкеров является материал изготовления. Только высококлассная конструкционная сталь идет на изготовление анкеров или прочные сплавы на алюминиевой основе.

Материал, идущий на изготовление анкеров должен выдерживать нагрузки и деформации. Кроме того, важным качеством является устойчивость к коррозии, ведь анкерные соединения служат десятилетиями, поэтому используются: латунь, алюминий и нержавеющая сталь, которые не ржавеют.

При установке анкеров во влажных помещениях, следует выбирать их с более толстым оцинкованным слоем.

Как установить анкерный болт в бетон

Весь процесс достаточно простой, главное – верно выполнить замеры и максимально точно все реализовать. Но есть несколько нюансов, которые необходимо учитывать.

Практические советы по установке анкеров в бетон:

• На показатель прочности крепежа влияет не только анкер, но и качества материала основания (бетона в данном случае), правильная подготовка к монтажу, учет материала прикрепляемой конструкции и конструкции самого болта.
• Если на стену нанесен слой отделки, отверстие должно быть глубже, так как отделка обычно обладает меньшей прочностью, чем бетон.
• Сверло желательно брать на 0.5 миллиметра тоньше диаметра будущего отверстия.
• При работе с перфоратором лучше всего применять наконечник из специального твердосплавного материала.
• Внимательно читать инструкцию – на упаковке с анкерами должны быть указаны допустимое усилие и максимальное число оборотов.
• Вкручивая анкер в пенобетон или газобетон, ни в коем случае не крутить до упора, так как материал может разрушиться.

Вечный крепеж: дюбель для бетона

Дюбель – это распорный элемент, выполненный из полипропилена или нейлона, который по функции и особенностям работы схож с анкером. Самостоятельно не используется, крепится в бетоне специальными гвоздями или саморезами. Для упрочнения фиксации часто выполняется с шипами или усиками.

Данный тип крепления используется там, где нет слишком больших нагрузок на бетон – крепление полок, крюков для телевизоров, осветительных приборов. В стену из бетона дюбели забивают молотком, саморезы вворачивают шуруповертом или отверткой. Для вбивания гвоздей также понадобится обычный молоток.

Можно также встретить дюбель-гвозди, предназначенные для использования с механическим пистолетом. Крепеж в бетоне выполняют металлическим, внешне он чем-то напоминает пулю. Актуален там, где нужно подвесить большое количество предметов небольшого размера.

Нагель по бетону: быстро, но прочно

Нагели – это шурупы по бетону, которые чаще всего используются для обустройства крепежа возле краев бетонной стены. Крепеж не требует дополнительной фиксации, вкручивается в отверстие, куда предварительно заливают немного эпоксидного клея. Сверлить отверстия не обязательно – нагель может вкручиваться прямо в бетонную стену. Если же отверстие в бетоне все равно нужно делать, то лучше выбрать дрель (перфоратор может повредить стену).

Вкручивают шуруповертом – и после этого нагель выкрутить обратно уже невозможно. Поэтому предварительную разметку нужно выполнять особенно тщательно.

Распорные анкеры

Распорные анкеры чаще применяются для крепления тяжелых конструкций (металлические двери). Это металлические цилиндрические втулки с пазами на корпусе. При закручивании гаечным ключом гайки втулка расширяется по всей поверхности, и тесно прислоняется к базовому материалу.

Преимуществом этих анкеров является способность выдерживать большие нагрузки в перпендикулярном и продольном направлении.

Анкеровка строительных конструкций

Анкерные элементы обеспечивают передачу воздействия нагрузки от прикрепленных объектов на анкерную основу, которая может быть несущей или ненесущей строительной конструкцией.

Крепить анкерными болтами можно широкий спектр натуральных и промышленных материалов. Нагрузка на основу может иметь характер статической или динамической.

Среда, в которой размещаются анкерные элементы, также оказывает фундаментальное влияние на их выбор с точки зрения влияния на материал анкеров, независимо от того, встроены ли они в конструкцию или расположены на открытом пространстве, в воздушном зазоре.

Крепление объектов может быть реализовано двумя способами.

• Заранее закрепив анкерные болты;
• Дополнительное крепление анкеров.

Анкеровка может выполняться в кирпичах, бетоне, металлах, пластмассах и дереве. Для этих целей материалы можно разделить на группы по кубатуре материала:

• С низкой кубической прочностью ниже 10 МПа. К таким материалам относится кладка из полнотелого кирпича, кладка из пустотелого кирпича, гипсокартон, пенобетон;
• С кубической прочностью от 10 до 50 МПа. В эти материалы можно снимать и устанавливать анкеры с высокой несущей способностью. В эту группу входят высокопрочная кирпичная кладка и бетон;
• Кубической прочностью более 50 МПа. Установка анкерных болтов в таких конструкциях невозможна.

Крепление к пластику и дереву осуществляется простой технологией забивания различных гвоздей вручную или пневматическим способом. Другой способ — просверлить винты.

Крепеж для полых материалов

Двухраспорные анкера – металлоизделия, состоящие из стальных втулок, надетых на шпильку. При затягивании гайки на внешней стороне, втулки, находящиеся внутри расходятся, гильза деформируется по всей поверхности, т.к. втулки расходятся в разных распорных зонах, что обеспечивает надежную фиксацию в стене, анкера такого типа практически невозможно извлечь после установки.

Анкера «Бабочки» с механизмом распора подходят для легких конструкций, ими крепятся детали интерьера (картины, бра, полки) к плоским материалам не тоньше 10 мм (гипсокартон, ДСП, фанера).

«Крылья» анкера раскрываются и плотно фиксируются на обратной стороне материала, Надежность узла, зависит от основы, в которую вкручивается анкер.

При выборе анкерных изделий необходимо учитывать: особенности материала как анкера, так и базовой поверхности, вес фиксируемого оборудования, принципы установки и конечно запастись необходимым инструментом.

Видео описание

Из видео можно узнать как ведет себя анкер в несущем основании:

Разжимной

Этот анкер по бетону представлен лепестковой гильзой со встроенной гайкой на конце. В результате вкручивания болта происходит распирание всего корпуса, кроме кромок. Это объясняет применимость изделий для работ с пористыми и пустотелыми основаниями.

Такой крепеж при желании допустим к демонтажу и повторному использованию. Для сквозного погружения шпильки отверстие под «якорь» сверлится на глубину с запасом в 20 мм. Для расчета берется длина гильзы.

Рамные

Эти анкеры предназначены для монтажа оконных переплетов и дверных коробок. Принцип действия «якоря» основан на метизах разжимного типа. Только лепестки смещены в нижнюю часть корпуса. А на верхней отлиты упоры, которые исключают проворачивание и смещение гильзы.

Химические

Такие анкеры представлены болтами или шпильками, которые погружаются в жидкую быстро твердеющую массу с клейкими способностями. В результате нагрузка на метиз распределяется равномерно по всей длине. Это обуславливает установку крепежа в любое основание: плотное, пористое, волокнистое или пустотелое.

Рабочая масса химического анкера — это двухкомпонентная смола синтетического происхождения (второе вещество предназначено для ускорения отвердевания состава). К преимуществам крепежа относят следующее:

• высокая прочность соединения;
• возможность исключения из состава токсичных веществ;
• отсутствие запаха;
• твердость сухого остатка без теплового расширения;
• применимость практически для любого основания на улице и внутри помещения;
• герметичное заполнение пустот в посадочном месте;
• сохранение технических характеристик в течение более 50 лет.

Допустимые нагрузки

Yandex.RTB R-A-1479455-3

Рабочие нагрузки всех разновидностей анкерных крепежей должны составлять не более 25 % от максимальной нагрузки на вырывание при использовании в бетоне с прочностью 200-250 кгс/см² (соответствует маркам бетона M200 и M250). При увеличении прочности бетона пропорционально возрастает и рекомендуемая нагрузка крепежей. При наличии в бетоне трещин нагрузка на вырывание умножается на коэффициент 0,6.
