Фрезерный станок модели 676 разработан для фрезеровки деталей разнотипными фрезами. Фрезы используются фасонные, дисковые или цилиндрические. Ими вытачиваются детали с использованием станочного шпинделя, у которого ось расположена горизонтально. Также имеется возможность вытачивания деталей иными фрезами. К ним относятся торцевые, шпоночные или концевые. При этом задействован будет вращающийся шпиндель.
Немаловажным фактором при осуществлении выбора в пользу СФ 676, будет допустимость осуществления работ при синхронном задействовании обоих шпинделей. В таких обстоятельствах станок сможет кроме фрезерования совершать зенкерование, сверление, а также растачивание.
Особенности конструкции универсального фрезерного станка СФ 676
Чтобы полноценно применять фрезерный станок СФ 676 при максимальной пользе следует помнить про особенности его конструкции. Для этого необходимо обеспечить в помещении, где находится станок, постоянную температуру воздуха в 20С, а также относительную влажность воздуха порядка 65%. Кроме того, рядом должны отсутствовать приборы, выделяющие теплоэнергию либо вибрационные импульсы. Устройство имеет достаточно большой масштаб оборотных резервов и подачи вала, скорых передвижений и даже машинных пусков.
Данный функционал в наиболее благоприятных режимах сумеет обеспечить экономную отделку разного рода заготовок.
В состав универсального фрезерного станка СФ 676 входят главные участки, они же и определяют его специфику. Кроме того, рассматриваемое оборудование имеет определенное число снимающихся реквизитов и аксессуаров, при содействии таковых у него весьма увеличиваются ресурсы эксплуатации. Корпус зафиксирован на пьедестале, выполненном из чугуна, на нем же, в свою очередь, вделаны фундаментальные агрегаты устройства. Коробки (подач и скоростей) помещены сбоку на станине.
Преимущества
Благодаря своим уникальным особенностям СФ 676 обладает множеством преимуществ:
- Допустимость фрезерования деталей различного размера. Допустима ширина от 250 мм, а длина до 800 мм. Наличие допустимости осуществления процедур долбления (насадка для долбления приобретается отдельно);
- Наличие цельной объемной станины, выполненной из чугуна, обеспечивает поглощение вибраций, а также осуществляет сохранение свойств деталей, подвергающихся обработке на станке;
- Понятное и удобное руководство функциями станка;
- Эксплуатация СФ 676 в механизированных и инструментальных цехах, где практикуется единичное или небольшое производство;
- Вероятность подбора оптимальных систем нарезания благодаря расширенному масштабу циркуляции как вертикального, так и горизонтального шпинделей;
- Осуществление введения СОЖ электронасосом. При этом насосная производительность будет на уровне 22 л/минуту;
- Дополнительная головка шпинделя, расположенная на выдвигающемся хоботе.
Данная головка имеет возможность совершать вращения на уровне угла в 90 градусов. Такие вращения также происходят в плоскостях, которые являются взаимно – перпендикулярными друг – другу.
Размер рабочего пространства
В комплект СФ 676 входит два стола, оба оказываются функциональными. У каждого индивидуальные габариты и расположения: у находящегося в вертикальном исполнении: 630*250 мм, в горизонтальном исполнении – 800*250 мм.
Сравнительно компактные объемы предоставляют допустимость пользоваться фрезером даже в небольших помещениях.
Производительность при этом ни коим образом не страдает. Благодаря своим размерам – 120*124*105, а также своей тяжести – 1 т., станок не использует для работы большого пространства.
Составные части
Проверка работоспособности
Этот процесс начинают с прогонки оборудования на минимальной скорости, постепенно увеличивая ее до максимального показателя. На основной рабочей передачи вращения станок должен проработать не менее двух часов, при этом шпиндельные опоры не могут подвергаться нагреву свыше 50 градусов.
После проверки агрегата на холостых оборотах, он подвергается нагрузке. Фрезер должен проработать на предельном режущем усилии в режиме кратковременной 25-процентной перегрузке. При нормальной работе в таком режиме не наблюдается появление вибраций и сохраняется высокая точность обработки.
Модификации универсального фрезерного станка СФ 676.
- 40АТ5;
- КМ4;
- КМ4 – Ф2, содержащий2 – координатную УЦИ и конусКМ4;
- 40АТ5 – Ф2,содержащий2 – координатную УЦИ и конус 7:24 – 40;
- 40АТ5 – Ф3,содержащий3 – координатную УЦИ и конус 7:24 – 40;
- КМ4 – Ф3, содержащий 3 – координатную УЦИ и конус КМ4;
- Л – облегченный, разработан для передвижных мастерских.
Кроме того, самой компактной для использования моделью рассматриваемого станка будет 676П. Данная модель отличается чуть меньшей массой самого станка и более низкой мощностью двигателя. Однако, данные особенности никак не отразились на функциональных характеристиках, а также производительности.
Коробка подач

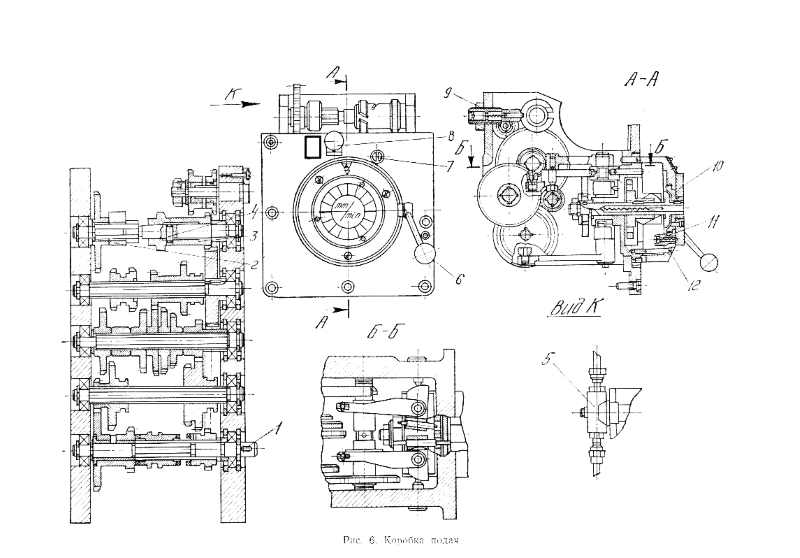

Коробка подач станка 676П
Для ускоренного перемещения установили коробку подач. Рекомендацией по использованию данной функции можно назвать установку крестовой рукоятки в нейтральное положение. Это позволяет исключить вероятность возникновения довольно большого количества проблем с шестернями.
Существенно продлевает срок эксплуатации конструкции поршневой насос. Предназначен (назначение) его заключается в подаче смазывающей жидкости, которая способствует снижению силы трения. Конструкция поршня выполняет возвратно-поступательное движение, за счет которого происходит всасывания смазывающей жидкости и ее подача в область трения. Для контроля степени смазывания у фрезерного станка 676п есть прозрачный глазок, через который и проводится наблюдение за процессом образования масляного тумана в зоне трения шестерен.
Технические характеристики
Рассматривая фрезерный станок 676п технические характеристики следует отметить нижеприведенные моменты:
- Универсальный фрезерный станок 676п имеет 16 скоростей шпинделя.
- Горизонтальный шпиндель станка 676п может иметь частоты вращения в пределе от 50 до 1630 об/мин. Вертикальный шпиндель имеет данный показатель в пределе от 63 до 2040 об/мин.
- Технические характеристики также указывают, что число подач составляет 16. Оператор может выбирать значение подачи из предела 13-395 мм/мин.
- Технический паспорт фрезерного станка 676п указывает на то, что мощность электрического двигателя составляет 3 кВт.
- Габариты углового горизонтального стала: 800 х 250 мм; поверхности вертикального стала 630 х 250 мм; размеры всего станка: 1200 х 1240 х 1780 мм.
- Рассматривая технический паспорт станка 676п можно отметить, что шпиндель может поворачиваться на угол до 90 0 .
Приведенные параметры определяют то, что фрезерование может проходить путем применения фиксированных значения скорости и подачи. Особенности шпинделя позволяют проводить установку самых различных фрез и некоторых других режущих инструментов.
Возможности оборудования
Фрезерный станок 676П позволяет проводить фрезерование деталей при помощи цилиндрических, фасонных и дисковых фрез. Этот универсальный инструмент может оснащаться двумя типами шпинделей:
- поворотно-вертикальный шпиндель. Позволяет использовать торцевую и шпоночную фрезы,
- горизонтальный шпиндель. Работает с фасонными, дисковыми и цилиндрическими фрезами.
Комплектация двумя видами шпинделей отличает данный станок от других устройств, представленных на рынке. Эта особенность позволила инструменту завоевать популярность в семидесятых и восьмидесятых годах прошлого века. Благодаря ней устройство востребовано и в среде современных мастеров.
Важной характеристикой является возможность одновременного функционирования сразу двух шпинделей. При помощи фрезерного станка СФ 676 (более поздняя модель, имеющая незначительные отличия от предыдущего агрегата), кроме фрезерования, можно также проводить следующие операции:
- сверление,
- растачивание,
- зенкерование.
Инструмент позволяет:
- обрабатывать наружные и внутренние поверхности деталей и тела вращения, при помощи метода обточки,
- нарезать пазы, уступы,
- обтачивать шлицы на валах,
- формировать зубчатые колеса.
Высокая точность фрезерного станка 676П (относится к категории «Н») позволяет использовать его как в бытовых условиях, так и на мелкосерийных производствах. Инструментальные цехи машиностроительных заводов также активно оснащаются данным инструментом.
Руководство по эксплуатации
Сегодня найти запчасти для фрезерного станка 676п достаточно сложно, так как его технические характеристики несколько уступают параметрам современных моделей станков фрезеровального типа. Однако еще совсем недавно рассматриваемое оборудование устанавливалось во многих цехах, где проводилось мелкосерийное и единичное производство. Руководство по эксплуатации предусматривает установку дополнительной оснастки, к примеру, для выполнения долбежных операций. Этим и обуславливается универсальность оборудования.Другие особенности модели заключатся в возможности поворота шпиндельной головки на определенный градус в установленном пределе. Инструкция по эксплуатации предусматривает использование нескольких маховиков ручного перемещения для подвода стола к режущему инструменты и поворот шпиндельной бабки.
Основные элементы конструкции
Кинематическая схема станка 676П
Конструкция 676п универсального фрезерного станка представлена следующими основными элементами:
Функциональный консольный фрезерный станок 6т80ш: описание основных узлов, характеристики
- Выключатель сети и электронасоса. Электрическая схема предусматривает полное обесточивание при необходимости. В данном случае электросхема выполнена в классическом стиле, когда управление всем питанием проходит через кнопки «пуск» и «стоп».
- Управление представлено маховиками, которые используются для управления столом, шпинделем и бабкой.
- Паспорт определяет присутствие довольно большого количества рукояток, которые отвечают за управление основными элементами во время проведения обработки деталей.
- Основная часть конструкции представлена вертикальной станиной, по сторонам которой расположены органы управления. В верхней части расположена бабка с коробкой скоростей и подачи шпинделя, с фронтальной части имеется стол с несколькими органами управления и механизмом подачи. Конструкция имеет основание, которое при необходимости можно жестко фиксировать при помощи болтов.
Электрическая схема станка 676П
В целом можно сказать, что конструкция данной модели несущественно отличается от конструкции многих других моделей вертикально-фрезерной группы. Ключевая особенность 676п заключается в возможности поворота шпинделя.
Техническое обслуживание
Широкоуниверсальный станок СФ-676 требует регулярного техобслуживания. Необходимо:
- Проводить через 10 часов работы смазку специальным машинным маслом направляющих и ходовых винтов.
- Покрывать машинной смазкой линейные подшипники каждые 40 часов.
- Через 400 отработанных часов осматривать и регулировать ремни в подающей коробке, а также подтягивать винтовые узлы.
Перед первым рабочим пуском станка необходимо проверить надежность фиксации предохранительных кожухов, очистить рабочий стол от жидкостей и смазочных материалов, включить агрегат и проверить его работу на холостых оборотах.
Шпиндельная бабка
Шпиндельная бабка 676П
Данный элемент конструкции также представлен отдельным корпусом, в котором находятся шестерни. Конструкция может перемещаться по установленным направляющим, что представляет собой поперечную подачу. Расшифровка названия станка определяет то, что он относится к вертикально-фрезерной группе за счет вертикального расположения самого шпинделя. Зажим инструмента осуществляется при помощи специального шомпола. В качестве ограничителя устанавливаются промежуточные упоры. Особенности конструкции позволяют проводить координатно-расточные работы. Для этого были установлены индикатородержатель и плиткодержатель, которые необходимы для фиксации мерной плитки.
В заключение отметим, что фрезерный станок 676п подходит для выполнения мелкосерийный работ по обработке металла путем фрезерования или выполнения иной операции. Модель сконструирована так, что есть возможность провести установку дополнительного оборудования. Примером назовем переходные втулки, поворотные тески, оправки и многой другой оснастки. Максимальный ход долбяка составляет 80 метров, вес устанавливаемой головки 30 кг. Современными аналогами модели можно назвать станки TOS Olomuc, производство которых налажено в Чехии.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
676-ая серия фрезерных станков, крайне востребованная во времена СССР, не потеряла своей популярности и сегодня. В эксплуатации широко распространено как оборудование производства 70-80 годов, так и современные модификации данных моделей.
Фрезер 676Ф на советском чертеже
В данной статье мы рассмотрим универсальный фрезерный станок СФ-676, изучим его компоновку и принцип действия, а также уделим внимание аналогу данной модели — фрезеру 676П, и выясним чем они отличаются друг от друга
