Технические характеристики токарного станка ФТ-11, подробные схемы

Основные узлы

Система электрики включает:

• главный мотор;
• движок, приводящий смещение суппортных участков;
• двигатель охлаждения;
• электроприводной шкаф;
• КП.

Для запуска агрегата требуется переменный ток, трехсот восьмидесяти вольт напряжение, 50 Гц частота. Регулировки КП осуществляются пунктом управления.

Функциональные параметры агрегата выбираются коробкой подач, фиксирующей показатели первостепенных частей агрегата, среди которых станочный суппорт. Станина укреплена жесткими ребрами. Другие отделы:

• фартук, обеспечивающий продольные/поперечные подачи;
• бабка шпинделя, изменяющая баланс узловых оборотов;
• бабка задняя.

Шестерни, способствующие переводу скоростей шпиндельного вращения.

Электрооборудование станка

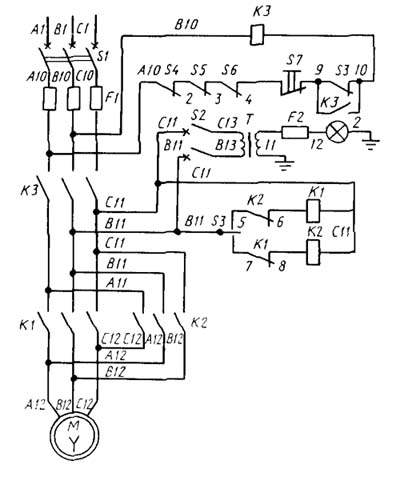

Электрическая схема станка ТВ-11

Электрооборудование станка приведено в его паспорте. При обзоре электросхемы следует обратить внимание на то, что жизнедеятельность станка обеспечивается тремя асинхронными электрическими двигателями:

• двигатель, приводящий в движение главные механизмы, связанные с прямым назначением станка;
• двигатель системы охлаждения;
• двигатель ускоренных перемещений.

Для приема напряжения от внешней сети, на станке имеется вводной блок. Схема управления размещена в отдельном щитке. Электропитания станка осуществляется на нескольких классах напряжения, а именно:

• электрические двигатели работают на напряжении 0,4 кВ переменного тока;
• в целях безопасности, для местного освещения применяется класс напряжения 24 В;
• цепи управления работают на двух классах напряжения: 110 В переменного напряжения и 12 В постоянного напряжения.

Пониженные напряжения в 110, 24 и 12 В получают от понижающего трансформатора. Для питания схем управления и освещение применяется другой вводный щиток. Электрическая схема предусматривает защиту электродвигателей от технологических нарушений, в частности от перегрузки и КЗ. От перегрузок электрические двигатели защищаются тепловыми реле, реагирующими на повышение тока статорной цепи. Устройства защиты установлены во вводном блоке. Защита всей электрической схемы от технологических нарушений осуществляется вводным автоматическим выключателем.

Технические характеристики

Величина агрегата – 2,86х 1,37х 1,44 м; вес – 3 тыс. 445 килограммов. Для нормальной работы необходимо обеспечить в помещении оптимальную влажность, температуру.

Характеристики агрегата:

• предельная протяженность заготовки – 1м/ 1,5м / 2м.;
• коробка скоростей: 22-х и 9 ступенчатое (прямое,обратное соответственно) вращение шпинделя;
• ограничение верхнего хода суппорта – 14 см;
• коробка подач – 24-х ступенчатая продольная;
• центральный электромотор – 11 киловатт;
• максимально перемещение пиноли) – 0,2м;
• предельный диаметр обработки над суппортом/ станиной – 0,25 м/0,5 м;
• отверстие шпинделя (сквозное) – 6,6 сантиметров;
• вращение шпинделя (прямое) – 10-2 тыс. об/мин; обратное – 50-2 тыс.

Агрегат имеет 3 отдельных электрических двигателя. Кроме основного, два других обеспечивают функционирование охлаждающей системы.

Конструктивные особенности

Изначально токарно-винторезный станок ФТ 11 создавался на основе более старой, но удачной модели 16Б25ПСп. Базовые конструктивные решения остались неизменными, в то время как механизмы установлены более современные.

Главное предназначение агрегата состоит в выполнении чистовой и получистовой обработки деталей. Еще посредством его можно нарезать различные резьбы. Качественная и комфортная работа достигается за счет того, что шпиндель вращается с большой скоростью.

Агрегат имеет следующие особенности конструкции:

• обточка конусов без дополнительных приспособлений – операция совершается при естественном сдвиге суппорта, расположенного сверху;
• выбор нужной скорости движения шпинделя без необходимости остановки станка, что обеспечило повышенную производительность работы;
• численность оборотов головки шпинделя регулируется специальной автоматикой;
• за счет особой конструкции станины, образующаяся в ходе работы пыль и стружка не проникает в направляющие пазы.

Конструкторы продумали и другие важные детали токарного станка ФТ 11. Специальные магнитные пускатели не допускают самопроизвольных включений. Характеристики оборудования стали лучше благодаря установке схем, снабженных релейным управлением и полупроводниковых компонентов. Но эти шаги сделали ремонт агрегата более трудоемким.

При необходимости в ходе работы, не выключая двигатель, можно подключить ускоренный обратный ход шпинделя. Такая опция позволяет ускорить процесс обработки заготовки.

Конструкция станка ФТ-11

В основе предусмотрены следующие составляющие элементы, обеспечивающие повышенную точность работ.

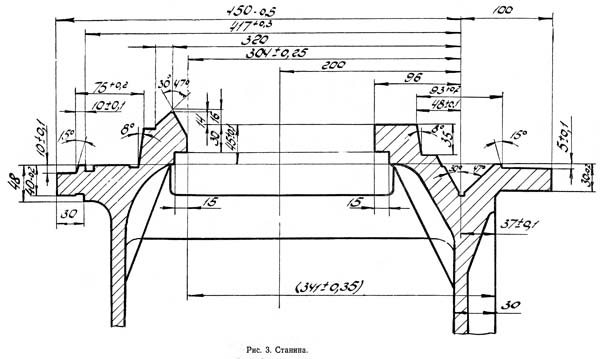

Станина станка

Коробка скоростей станка

Фиксируется на плите левой тумбы. Наделена девятью прямыми и тремя обратными ступенями чисел оборотов. Скорости переключаются электромагнитными муфтами. С электрического двигателя на входной вал КС движение осуществляется клиноременной передачей, а плоскозубчатым ремнем – с выходного на шпиндельную бабку.

Шпиндельная бабка

Задняя бабка

Закрепляет эксцентриковый зажим посредством рукоятки во время легких и винтов – сложных операций. Регулировка степени прижима – гаечная.

Предназначение и область применения.

Настольный токарный станок ТВ-11 разработан с целью обрабатывания на нем металлов и других материалов с высокой точностью на чистовых и получистовых режимах. Паспорт станка предусматривает его работу с любыми видами металлов. Вес ТВ-11 составляет всего 240 кг, что позволяет использовать его в помещениях, расположенных на этажах высотных зданий и в передвижных мастерских, в которых установлены электрические щитки с классом напряжения 380 В. На винторезном станке ТВ можно выполнять следующие работы:

• протачивать и растачивать поверхности, имеющие форму цилиндра или конуса;
• сверление отверстий различных диаметров;
• шлифование изделий из различных материалов;
• отрезать заготовки необходимых размеров;
• нарезание различных резьб с применением метчиков и плашек;
• подрезка торцов заготовок.

Техника безопасности

Части агрегата, быстро вращающиеся детали, отлетающие отходы производства, высокое напряжение несут в себе потенциальную опасность для работающего на станке человека. Поэтому строго выполняйте рекомендации по безопасности работ на металлорежущем оборудовании.

Перед использованием станка:

• наденьте спецодежду, она должна быть застегнута, рукава подвязаны, чтобы вращающиеся детали не захватили ее;
• подберите локоны, наденьте защитные очки;
• удостоверьтесь в надежности системы заземления;
• ручным переключением опробуйте рукоятки;
• подкрутите отвинтившиеся крепления.

При заточке:

• недопустим замер деталей работающего агрегата;
• подводка к заготовке режущего элемента должна быть аккуратной;
• нельзя вставлять сверло во вращающейся патрон;
• не удаляйте отходы без специального приспособления;
• нельзя переключать зубчатые колеса на работающем агрегате.
• не отлучайтесь от оборудования.

Внимание! Строго запрещено эксплуатировать неисправное оборудование!

Обо всех неполадках станка, неисправности ограждений и выхода из строя электрооборудования немедленно докладывайте ответственному лицу.

Закончив работу, выключите электродвигатель, приведите рабочее место в порядок, очистите и смажьте станок.

Описание

Устройство обладает высокой функциональности, особенно в плане изготовления всех классических видов резьбы. К тому же, если оператор задаст через гитару необходимые настройки, то станок сможет производить и резьбу с нестандартными характеристиками. Для этого придется также сократить длину кинематической цепи.

Благодаря особой конструкции суппорта на станке можно обрабатывать заготовки конической формы без применения специальной линейки. Устройство станины спроектировано таким образом, что отходы производства причиняют минимальный вред узлам станка, что положительно влияет на долгосрочность применения станка.

Скорость оборотов шпинделя оператор может менять даже во время выполнения работ, что существенно экономит время и повышает производительность станка. Особенности конструкции станины и других узлов позволяют обрабатывать металлы с особым составом. Благодаря использованию автоматической коробки передач, станок может:

1. Задействовать шпиндель в режиме толчка.
2. При выключенном основно электромоторе, оператор может проводить торможение шпинделя в независимости от направления его движения.
3. Скорость оборотов шпинделя регулируется даже на холостом ходу и с нагрузкой.

Использование инновационных на то время элементов электрооборудования, позволило усовершенствовать регулировку работы шпинделя и менять скорость его вращения без деактивации основного провода.

Кроме того, шпиндель станка ФТ-11 обладает форсированным реверсным ходом, что ускоряет обработку отдельных деталей. В целях безопасности на станке установлены пускатели магнитного типа, которые предотвращают непроизвольную активацию устройства после возобновления электроподачи.

Характеристики и параметры

Впервые ТВШ 3 появился в начале шестидесятых годов 19 века на территории современной Германии. Часть документов, касаемо оборудования, была утеряна, но специалисты уверяют, что тогда станок был массивным и тяжелым. С 70-х годов ТВШ 3 стал меньше по размерам. Современные варианты токарного оборудования легкие и простые в установке, их используют не в профессиональной деятельности, а для проведения курсов обучения у новичков.

Предназначение устройства — обучение токарному делу. Винторезный станок позволяет комфортно выполнять большинство токарных операций, при этом с минимальной степенью погрешности. То, что он предназначается в первую очередь для обучения, определяется высокой степенью безопасности. В сравнении с другими токарными станками, которые используются для идентичных видов деятельности, риск получить травму тут многократно меньше. Это качество обеспечивается особыми конструктивными изменениями оборудования.

При помощи токарного станка выполняются различные операции, связанные с обработкой материала. Наиболее распространенные:

• возможность вытачивать ровные конусы из материала,
• резьба прямоугольными и квадратными линиями,
• образование брусков и брусьев,
• проведение подрезки материала,
• отрезание необходимых по размерам частей материала,
• обработка торцов уже обточенных изделий,
• изготовление сквозных отверстий выбранного диаметра,
• сверление глухих отверстий.

Конечно, в сравнении с профессиональными станками, школьный вариант имеет ограниченный набор функций. Он позволяет внимательно осматривать, как работает механизм, формировать ровные детали, и тем самым оттачивать уровень мастерства. Обучающиеся токарному делу узнают, как регулируется задняя бабка, как работает резец, какими дополнительными деталями оснащен токарный станок. В профессиональных моделях, которые предназначены для крупных производств, это невозможность проследить.

Технические характеристики полностью соответствуют назначению. В эксплуатационном листе указано что:

• максимальный диаметр детали, которая устанавливается под зону суппорта не превышает 9 сантиметров,
• максимальный диаметр детали, которая устанавливается над станиной — до 10 сантиметров,
• меж центровой размер — 35 сантиметров,
• установка оси центров — до 19 сантиметров,
• максимальный диаметр обрабатываемой заготовки — до 1,4 сантиметров (для прутка),
• длина точения — 35 сантиметров,
• максимальное смещение суппорта поперчено — 10 сантиметров,
• максимальное смещение суппорта продольно — 30 сантиметров,
• количество оборотов — от 120 до 170,
• количество скоростей — три,
• количество ступеней переключений коробки передач — шесть,
• мощность — до 600 Вт.

Высота токарного станка ТВ 3 составляет 101 сантиметр, длина — 143 сантиметра, а ширина — 470 сантиметров. Вес при этом без установленного патрона составляет около 280 килограмм.

Как правильно купить подержанный станок

На что следует обращать внимание при покупке:

• Наличие патрона, кулачков, задней бабки, электродвигателя. Причем если электродвигатель еще можно будет купить, то заднюю бабку достать довольно трудно (их часто сдают в металлолом, поскольку снять со станка можно довольно легко).
• Необходимо убедиться, что шпиндель станка вращается, перемещение суппорта включается. Если электродвигатель не работает, можно вращать шпиндель вручную за приводной шкив. Если что-то не вращается или не движется, очевидно, имеются какие-то поломки.
• Проверьте — насколько изношены трущиеся поверхности, а также радиальную болтанку шпинделя и пиноли задней бабки. Любая найденная неисправность — повод для снижения цены. Если же неисправностей много, лучше отказаться от покупки даже за небольшую сумму. Потому что ремонт может влететь в копеечку.

Вот вкратце и все, что можно рассказать в рамках одной статьи. Дополнительные сведения можно почерпнуть на тематических форумах. Оказывается, есть много людей, которым нравится осваивать токарное ремесло и они делятся своим практическим опытом. К сожалению, высказывания иногда бывают спорными. В сомнительных случаях лучше обращаться за советом к опытному токарю-профессионалу.
