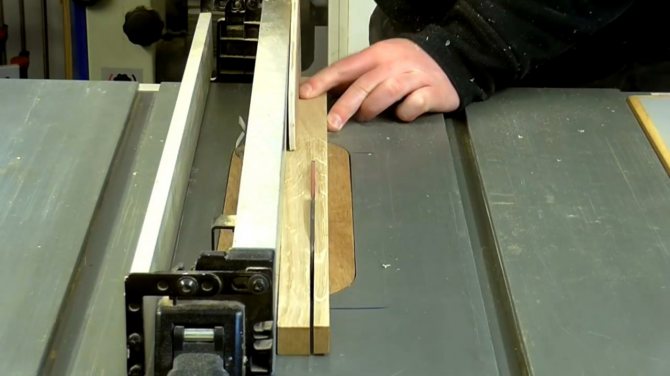

Самодельная регулируемая направляющая для распиловочного станка и фрезера

Направляющие – важная деталь в устройстве фрезерного станка. Направляющие для ЧПУ своими руками могут выполнить многие мастера, опыт работ в домашних условиях имеется у большинства практикующих специалистов.

Задумав домашнее производство мебели, необходимо соблюдать точность в конструкции. Поэтому многие мастера, осваивающее его нуждаются в качественном оборудовании. Специальный деревообрабатывающий механизм облегчит труд, позволит создавать качественную, продукцию в короткий срок.

Чтобы изделия отличались высокой точностью, но соответствовали современным характеристикам, применяются модели ЧПУ.

Числовое программное управление дает такую возможность, но покупать его под силу не каждому предпринимателю. Именно по этой причине появляется потребность изготовить самодельный агрегат, для устройства которого применяются детали собственного производства.

Основными частями фрезерных станков, предназначенных для обработки того или иного материала, являются направляющие. Они представляют собой шариковые или роликовые подшипники качения, назначением которых является перемещение каретки. Их цель – ускорение, упрощение и придание точности производству.

Такое решение самодельного линейного подшипника-втулки или наши руки не для скуки.Часть 1.

Подпишитесь на автора

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых статьях.
Отписаться от уведомлений вы всегда сможете в профиле автора.

Статья относится к принтерам:

Здравствуйте Господа 3dшники!

Прошу не судить меня строго за мой первый пост, так как последние мои рукописи — это письма домой из армии,так что писатель из меня никакой.

Что сподвигло на написание? Да просто хотел озвучить свои мысли вслух, посоветоваться и посовещаться.

Может подобное решение и обсуждалось, если честно я не нашел, будьте добры , ткните пальцем.

Как и многих здесь присутствующих, путь 3d_printа для меня начался с Rep-Strap.

Сколхозил худо-бедный принтер и ваяю.. для себя, для друзей, некоторые вещи даже покупали.

Во общем проблема как и у многих с линейными подшипниками и направляющими.

Направляющих. ПОЛНО. Работаю ИТ-специалистом, так что струйников через меня прошло ‘немало’.

Жаль только, что диаметр у всех разный и нестандартный: 9.5мм, 10.5мм и тд . 8мм-осей попалось штук 6-8.

Купил направляющие из нержавейки диаметрами 8мм, 10мм, 12мм. и соответственные ЛП.

Вроде как то все работает, только то люфты, то борозды на осях образуются.

Раньше каретки катались на капролоновых втулках, которые иногда подклинивали.

Соглашусь, что кое-где виной было моё рукожопство, и вообще первый блин комом).

Сейчас проектирую H-Bot и голова греется . какие взять направляющие. чтобы не борозд, не люфтов, не клинов.

А также чтобы сейчас, и безвозмездно, (те ДАДОМ)(с)Сова), и чтоб печаталось быстро, качественно, красиво!)

Оси и капролоновые втулки. — знакомый токарь уехал из города

Рельсы. — по отзывам, смотря на какого продавана напорешься.

Каретки на подшипниках качения. -получилось громоздко, гремит, грохочет , опять же мое рукожопство.

Пробовал печатать втулки из тримерной лески — межслойное сцепление слабое, и вообще так и не научился печатать леской.

Видел, продается для печати хороший нейлон, но думаю пока рано на таком принтере браться за ‘Виллиама , нашего Шекспира’ (с).

О втулках из ABS мнения тоже расходятся.

Вчера уснуть не мог, нашел на Yuotube видео где один парень показывал . короче вот видео:

Повторюсь: может подобное решение и обсуждалось, если честно я не нашел, будьте добры , ткните пальцем.

Но оно мне понравилось и я решил с ним поэкспериментировать.

В видео парень использовал тефлоновые трубки.

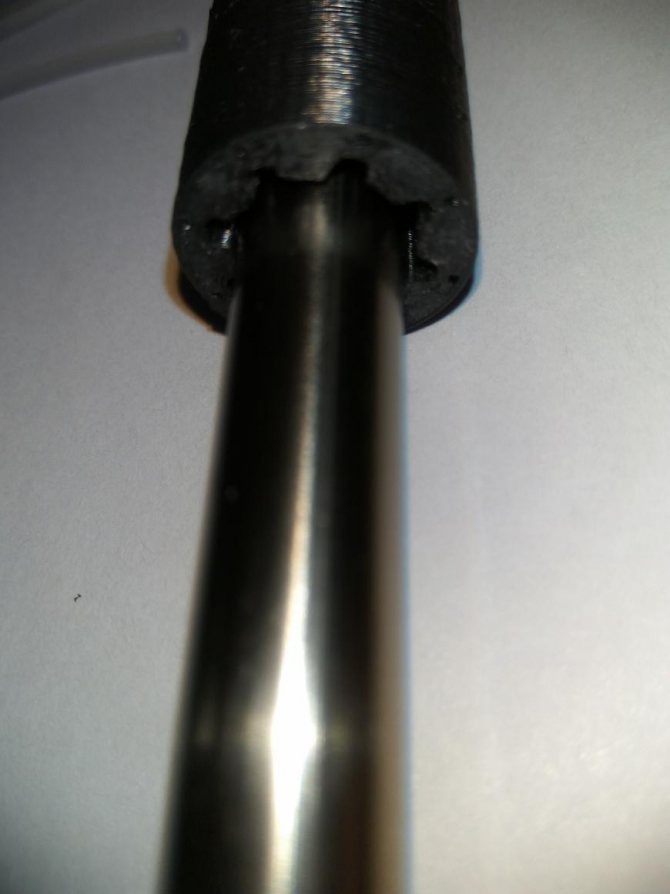

Моя мысль была проще — совместить ABS и Neylon в ‘линейном подшипнике-втулке’.

Из ABS напечатать обойму, а шариками-роликами там будут кусочки триммерной лески.

На пальцах не объясню, покажу во FreeCade.

И тут Остапа понесло. А если во так:

Вообщем фантазировать можно много.

Сегодня пятница, а принтер на работе. Вот что сегодня успел воплотить:

Первым порадовало, что не нужно печатать нейлоном, а рабочим материалом является именно он , что есть второй Плюс.

Регулировать ‘легкость хода можно количеством нейлоновых вставок’.

Минусом является появление люфта, но тут видимо уже нужно искать золотую середину.

Нейлоновые вставки с большой неохотой встают в пазы.

Вот собственно пока то, что успел. После выходных напечатаю остальные втулки и крепление под них. Они пойдут на дрыг-дрыг стол.

И собственно будет ясно , стоило ли овчинка выделки.

Спасибо за внимание, с радостью приму конструктивную критику, советы и прочие пожелания.

Подпишитесь на автора

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых статьях.

Отписаться от уведомлений вы всегда сможете в профиле автора.

Источник

Виды линейных направляющих

Линейные направляющие бывают двух видов:

Шариковые направляющие делают двух-, четырех- и шестирядные. Они миниатюрные, пригодные для использования в ограниченном монтажном пространстве. Линейные направляющие изготавливаются с разными приводами. Среди них чаще встречаются зубчатый ремень или привод ШВП (шариковые винтовые передачи).

Роликовые исполняются в виде цилиндрических направляющих и направляющих с плоским сепаратором.

Все направляющие должны обладать главными свойствами:

• малым трением;
• высокой эффективностью;
• плавным линейным перемещением;
• способностью сохранять рабочие параметры.

Конструкция шариковых направляющих: основные моменты

Итак, чтобы понять принцип работы устанавливаемых нами комплектующих, необходимо обратиться к наиболее упрощенному их варианту – двухсекционным неразборным направляющим. Эти детали состоят из двух рельс, которые:

• разнятся по величине;
• имеют форму буквы «П»;
• располагаются одна внутри другой.

Работа данного элемента системы, отвечающей за выдвижение ящиков, осуществляется ввиду взаимного перемещения относительно друг друга дорожек, выполненных из стали, которые, собственно, и составляют интересующую нас деталь. Их еще называют телескопическими за то, как они складываются.

Между данными дорожками, как правило, в верхней и нижней части, находятся шарики небольшого размера. Они похожи на такие же шарики, которые обычно размещаются в подшипнике.

Элементом, отвечающим за поддержание конструкции в качестве единого целого, является внешний сегмент рельсы. Он играет роль ограничителя, не давая устройству выдвинуть ящик дальше, и повредить вес предмет обстановки.

Каким конструкциям отдать предпочтение

Не все могут позволить себе приобрести, скажем, обрабатывающий центр с ЧПУ для изготовления мелкосерийных деталей в домашних условиях, станок форматного типа или для токарных работ. Но самодельный агрегат с ЧПУ, сделанный собственноручно – реально. Собранное устройство в умелых руках продемонстрирует образцы правильной обработки деталей.

Собирая механику программируемых станков, обычно применяют самодельные линейные направляющие, так как в устройствах с круговым движением нет необходимости. Обратим внимание на некоторые конструкции, применяемые при этом.

Оцинкованные или хромированные трубы

Они идут с различным диаметром можно использовать как стержни при монтаже маломощных устройств – плоскошлифовальных наждаков, сверлильных или токарных станков. По шлифованному цилиндрическому стержню осуществляется движение бронзовой втулки. Иногда суппорт делают и без нее. У труб – невысокая цен, их легко обрабатывать. Хотя есть минус: небольшой ресурс (стирание защитного слоя наступает спустя 15-20 проходок, после чего сталь изнашивается более интенсивно), нет нужного уровня прочности при высоких нагрузках.

Что ещё нужно знать, чтобы выбрать отличную направляющую?

Основным фактором при выборе фурнитуры для откатных створок или створки, которые вы планируете сделать своими руками, является толщина несущего профиля. Некоторые фирмы стараются максимально сэкономить на толщине профиля. При этом они забывают, что качественный рельс должен иметь следующие параметры: 60х70 мм. Некоторые отечественные производители делают эту деталь толщиной 3 мм. Даже если вы потрогаете такой лист руками, вы сможете почувствовать, насколько хрупкими будут ваши ворота. Но все же есть производители, которые трудятся на благо мастеров в СНГ и производят своими станками детали и комплектующие, смогли добиться хороших результатов при прокатывании профиля и создании фурнитуры для откатных ворот. Для создания направляющей используют станки, которые работают также по выпуску фурнитуры для откатных конструкций: Rolling Center, IBFM, Comunello и белорусской Alutech.

Модули линейного перемещения

В последнее время в связи с развитием автоматизации большое значение приобрело применение модулей линейного перемещения, которые состоят из:

• прочного несущего профиля;
• точной направляющей системы;
• долговечного приводного механизма;
• серводвигателя с простым управлением.

В такой модульной составляющей находят свое применение направляющие как с подшипниками-шариками, так и с подшипниками-роликами. Рабочий привод осуществляется с помощью линейного двигателя, зубчатого ремня или шарикового винтового механизма.

Нашли свое применение и линейные столы, использующиеся при необходимости перемещения больших масс по осям. Благодаря габаритам, они воспринимают большие моментные нагрузки. В линейных столах используются:

• втулки линейного перемещения;
• направляющие с циркуляцией шариков.

Игрек

Пошли дальше.

Поперечная балка, на которую будут устанавливаться рельсы оси Y, получается длиной 510 мм. В целях унификации сделаем ее из того же алюминиевого бокса 80х40х4 мм. Рельсы поставим прямо на торцы балки.

В большое прямоугольное отверстие на широкой грани профиля будет входить ось двигателя с насаженным на него зубчатым колесом. С противоположной стороны балки разместится каретка Z. Т.е. балка должна пройти как бы сквозь каретку Y. Для этого на шариковые блоки наденем две одинаковые детали, сделанные из отрезков стандартного алюминиевого швеллера 60х40х5 мм.

Проводку зубчатого ремня выполним точно так же, как и по оси Х, только устройства для крепления и натяжения ремня сделаем на уголках.

Ремень оказывается хорошо защищен от стружек и грязи. В нижней части профиля (внутри) будет размещена петля кабеля от двигателей Y и Z. Осталось поставить заглушки на торцы балки и все.

С лицевой стороны (со стороны каретки Z) балка не имеет отверстий, что очень хорошо, т.к. именно тут летит стружка. Как видите, балка с кареткой Y получилась очень простой.

Виды линейных подшипников на вал:

Шариковые втулки

Линейные подшипники качения имеют большие люфты по сравнению с каретками рельсовых направляющих и меньшие нагрузочные характеристики.

Помимо этого для защиты от поворота каретки необходимо использовать как минимум два направляющих вала на одну ось. Недостатки линейных подшипников качения:

Правильная установка подшипников качения и скольжения проходит с предварительной подготовкой рабочего места, вала и подходящих инструментов. В зависимости от характера и направления нагрузки в узле, плотно фиксируется внутреннее кольцо на вал, или наружное кольцо подшипника в посадочное гнездо.

Для установки подшипников без внутреннего кольца проверяется уровень шлифовки дорожки качения на валу (не менее 46 HRC). Диаметр посадочного места вала должен быть больше места, через которое проходит подшипник. При одинаковом диаметре вала по всей длине рабочей области, подшипник для установки нагревается до +100 градусов в минеральном масле, и свободно проходит до места посадки, где остывает, после чего плотно садится в рабочее положение. Применяется для монтажа подшипников и заморозка сухим льдом до -80 градусов, например при одинаковом диаметре наружного кольца и гнезда в корпусе детали. Вообще есть несколько способов установки подшипников:

• фиксирующая / плавающая;
• враспор;
• врастяжку.

Фиксация подшипников также может осуществляться различными способами:

• с натягом до упора в заплечик;
• с помощью пружинного кольца;
• торцевой шайбой;
• гайкой;
• конической разрезной втулкой.

Как запрессовать подшипник

О том, как поставить подшипник знают не только механики и слесари, многие автовладельцы самостоятельно выполняют такие работы с помощью ручного инструмента. Однако, для замены не стандартных подшипников на сложном производственном оборудовании часто требуются специальные приспособления: прессы, гаечно-винтовые съемники, монтажные оправки и стаканы с кольцами. Оправки при монтаже подшипников предотвращают перекос и повреждение подшипника. Специальным прессом устанавливаются подшипники в съемных узлах, которые впоследствии встраиваются в конструкцию механизма. Гаечные и винтовые приспособления применяются если на краю вала нанесена резьба.

Есть общие правила установки, которые необходимо соблюдать для дальнейшей правильной работы подшипников.

1. Усилие запрессовки прилагается только к тому кольцу, которое садится с натягом.
2. При одновременной запрессовке на вал и в посадочное гнездо, усилие передается на оба кольца.
3. Усилие запрессовки распространяется равномерно по всей торцевой части кольца, для чего и применяются выколотки, стаканы, оправки и кольца. Удары наносятся в диаметрально противоположные стороны приспособления.
4. Удары по кольцам непосредственно молотком не наносятся, не допускается воздействие на тела качения или сепаратор.
5. Свободное кольцо не должно проворачиваться, для чего применяют пружинный преднатяг.

Шариковые направляющие для выдвижных ящиков: подбор деталей

Комплект интересующих нас комплектующих состоит из:

• левого телескопического полоза;
• правого телескопического полоза.

Каждый из упомянутых полозьев также делится на два составляющих сегмента.

Обратите внимание: не думайте, что шариковые направляющие можно установить только на мебель, произведенную промышленным путем. Нет, на самом деле их можно поставить и на мебель, созданную своими руками, только предварительно нужно будет выяснить ее параметры и согласно им уже закупить подходящие детали. Дело в том, что направляющие отличаются друг от друга множеством различных параметров, среди которых особенную важность имеет толщина.

Также при подборе направляющих необходимо учитывать толщину:

• самого выдвижного механизма;
• внешних стенок нашего ящика.

Кроме того, не забывайте также и о добавлении технологического зазора, компенсирующего допущенные вами при измерении неточности. Использование данного зазора впоследствии обеспечит ящикам полностью свободное движение. Чаще всего величина данного технологического параметра составляет примерно миллиметр.

Ширина ящика рассчитывается посредством вычитания следующих удвоенных величин:

• толщины внешней части стенок;
• толщины самого механизма;
• величины оставляемого зазора.

Такой же параметр, как длина ящика, будет ограничиваться свободным пространством, имеющимся в нашем распоряжении. Тем не менее, ее подсчитать намного проще, ведь для этого всего-то и нужно, что уменьшить свободное пространство на показатель величины очередного зазора.

Чтобы провести нужные нам измерения, предварительно придется установить ящик в коробе шкафа по всем правилам, и тогда получится его отрегулировать, правильно сделать разметку, и, впоследствии качественно навесить направляющие.

Телескопические направляющие для выдвижных ящиков – это современная фурнитура, позволяющая без усилий открывать даже массивные конструкции. Хотите подробно узнать о монтаже телескопических направляющих и правильном расчете для их установки? Читайте специальную статью.

Видео — Шариковые направляющие. Монтаж

Жесткость и преднатяг

Во время работы профильные рельсовые направляющие подвергаются, ввиду приложенной нагрузки, воздействию упругой информации. Показания величины деформации зависят от типов элементов качения. Но так или иначе она становится меньшей, когда нагрузка увеличивается.

Для увеличения жесткости системы применяется преднатяг. Он уменьшает срок службы линейных направляющих, вызывая в них внутреннее напряжение, но при этом способен к поглощению деформирующих нагрузок при работе линейной направляющей в условиях сильной вибрации или ударной нагрузки. В связи с тем, что преднатяг вызывает упругую деформацию подшипников, они становятся зависимыми от негативного влияния ошибок при монтаже. Это говорит о том, что больше внимания следует обращать на точность обработки установочной поверхности.

• нормальный — применяется при наличии незначительных вибраций;
• легкий — используется при наличии легких вибраций и легком крутящем моменте;
• средний — применяется при ударных нагрузках и сильных вибрациях, а также при опрокидывающих нагрузках.

Подготавливаю материалы и инструменты

Вот материалы, которые использовались:

• фанера 122 х 244 см, толщина 21 мм;
• клей для дерева;
• врезные гайки;
• эпоксидная смола быстрого действия;
• полиуретан на водной основе;
• краска цвета орех;
• болты и гайки.

Также применялись следующие инструменты:

• циркулярная пила;
• электрический лобзик;
• фрезер;
• аккумуляторная дрель;
• пазовая фреза;
• шлифовальная машинка;
• наждачная бумага;
• ручной лобзик;
• струбцины, зажимы;
• сверло для зенковки.

Вал и его виды

Стоит дать краткую характеристику и остальным видам.

• Шлицевому валу свойственно наличие специальной дорожки для шариков втулки. Отличаясь большей жесткостью и износостойкостью, сравнительно с валом обычного вида, применим в механизмах, в которых желателен монтаж направляющих на концах. В конструкции станков задействованы крайне редко из-за дороговизны.
• Вал на опоре в виде цилиндрических рельс линейного типа не допускает прогибания под нагрузкой и собственным весом. Его крепят на станине, надежно фиксируя. Несмотря на минусы, выражающиеся в наличии большого люфта втулок, их малом сроке эксплуатации, у цилиндрических рельс – большая грузоподъемность. Отличаясь от линейных подшипников, каретка по-разному реагирует на степень нагрузок. У небольшого станка ЧПУ, имеющего тяжелый шпиндель, есть вероятность того, что снизится точность.

• Предназначение профильных рельсовых направляющих – большая точность. Они также прикреплены к станине. Благодаря специальным дорожкам качения, нагрузки на каретку распределяются равномерно по поверхности, а профилем касания шарика к рельсе есть дуга. Среди плюсов – наличие хорошей грузоподъемности и износоустойчивости, а люфт сведен к минимуму. Сложности производства таких рельсов, отрицательно сказываются на ценообразовании, они дорогостоящие. Особенно это относится к направляющим, поставляемым известными брендами, у которых станки имеют числовое программное управление.
• У роликовых рельсов – плоские дорожки качения, а в опорном модуле, на месте шариков, установлены ролики, улучшающие все параметры направляющей. Их применяют в станках, фрезерующих черные металлы, сталь и камень.
• «Ласточкин хвост» выбирают для промышленного металлообрабатывающего оборудования, если нужна повышенная жесткость крепления. В направляющих этого типа – скольжение плоских поверхностей при максимальной площади контакта. Их выполняют в виде монолита со станиной. Вследствие сложности и трудоемкости процесса изготовления и ремонта, поэтому хоббийное станкостроение не приемлет эти направляющие.

Монтаж рельсовых направляющих

Важно знать, что линейные рельсовые направляющие подвержены действию силы и момента. Для них должны определяться значения: допустимый статический момент и грузоподъемность, которые вычисляются при помощи формул. Рассчитывая номинальный ресурс шариковых и роликовых направляющих, надо использовать разные формулы.

При постоянной длине хода и частоте перемещений ресурс работы выражается через время. Обладая компактными монтажными размерами, профильные рельсовые направляющие имеют высокую грузоподъемность. Устанавливаемые в различных видах станков или в другом оборудовании, они монтируются двумя различными способами: в виде горизонтального рельса и способом боковой установки.

Так как комплектация осуществляется из двух параллельных рельсов, то расположение первого рельса исполняется на базовой стороне, а другого – на стороне регулируемой.

При работах с большими ударными нагрузками и вибрациями установка дополнительных боковых деталей – боковой прижимной пластины, установочных затяжных винтов, конического клина – способствует их устранению.

Установка же дополнительных прижимных деталей при работе с малой нагрузкой и небольшими скоростями перемещений не обязательна.

Процедура установки

Установка рельс (Hiwin и других брендов)

Перед установкой направляющей очистите опорную поверхность от заусенцев и пыли. Примечание. Поскольку направляющая покрыта антикоррозийным маслом, перед использованием направляющей удалите масло с базовой поверхности, протерев ее абсорбционным маслом. После удаления антикоррозийного масла базовая поверхность остается незащищенной от коррозии

Рекомендуется покрыть ее веретенным маслом низкой вязкости. Осторожно поместите рельс на опорную поверхность и временно закрепите его болтами так, чтобы рельс был слегка прижат (совместите метку на рельсе с боковой базовой поверхностью опорного элемента). Примечание. Чтобы установка рельсовых направляющих прошла правильно, на этом этапе направляющую нужно закрепить

Для крепления направляющей следует использовать чистые болты. При установке болтов в крепежные отверстия рельса проверьте, не смещены ли эти отверстия. Принудительное затягивание болта в смещенном отверстии может ухудшить точность направляющей.

Затяните фиксирующие винты крепления рельса по порядку с моментом, достаточным, чтобы рельс плотно прижался к боковой опорной поверхности Затяните установочные болты с указанным моментом затяжки при помощи динамометрического ключа(см. таблицу 1) Примечание. Для обеспечения стабильной точности при затяжке крепежных винтов рельса затягивайте их по порядку от середины к концам рельса.

Установите второй рельс аналогичным образом. Это завершает установку рельсов. Забейте заглушки в отверстия для болтов на верхней поверхности каждого рельса так, чтобы заглушки на одном уровне с верхней поверхностью рельса.

Установка кареток

Осторожно поместите стол на каретки и временно закрепите его установочными болтами. Прижмите каретки со стороны главного рельса к боковой базовой поверхности стола при помощи фиксирующих болтов и установите стол на место. Полностью затяните установочные болты на главной и вспомогательной стороне. На этом установка завершена

Примечание Для равномерного закрепления стола. затягивайте установочные болты по диагонали

Такой метод экономит время и обеспечивает прямолинейность рельса, а также позволяет избежать механообработки установочных штифтов, что значительно сокращает трудоемкость монтажа.

Пример установки направляющей, когда у главного рельса нет крепежных винтов

• Установка главного рельса После временной затяжки установочных болтов плотно прижмите рельc к боковой базовой поверхности в месте нахождения каждого установочного болта при помощи небольших тисков и затем полностью затяните каждый болт. Затяжка выполняется в порядке от одного конца рельса к другому.
• Установка вспомогательного рельса Для установки вспомогательного рельса параллельно с главным, который уже правильно смонтирован, мы рекомендуем воспользоваться описанными далее методиками. Использование линейки Установите линейки между двумя рельсами параллельно боковой базовой поверхности главного рельса при помощи индикаторной головки. Затем затяните установочные болты по порядку с сохранением прямоли-нейности вспомогательного рельса, используя индикаторную головку и линейку в качестве базы.

  Использование параллельности граней стола Закрепите две каретки на главном рельсе при помощи стола(или временного измерительного стола), и временно закрепите рельс и каретку на вспомогательном рельсе при помощи стола. Поместите индикаторную головку на боковую поверхность каретки вспомогательного рельса. При этом держатель головки закрепляется сверху на столе. Затем затяните болты по порядку, соблюдая параллельность вспомогательного рельса за счет перемещения стола к концу рельса.



















  Установка вспомогательного рельса по главному Поместите стол на каретки правильно установленного главного рельса и временно закрепите вспомогательный рельс, затем полностью затяните установочные болты двух кареток на главном рельсе и одной из двух кареток—на вспомогательном. Полностью затяните болты на вспомогательном рельсе по порядку при временном закреплении второй каретки на вспомогательном рельсе

  Использование кондуктора Использование приспособления, аналогичного показанному на рис. ниже для обеспечения параллельности базовой поверхности на вспомогательной стороне относительно боковой базовой поверхности на главной стороне выполняется с конца рельса по ходу движения в соответствии с шагом рельса. Одновременно болты полностью затягиваются в нужном порядке.

Готово!

Установка рельс HIWIN (или установка рельсовых направляющих другого бренда) завершена.

Валы круглого сечения

круглые полированные валы
Наиболее широко применяемый и недорогой тип направляющих это полированные валы. Они просто монтируются, обрабатываются, купить такие детали не проблема. Валы производят из высокопрочной стали, в основном, шарикоподшипниковой, марок ШХ15 СГ, ШХ15, 95Х18-Ш. Они дополнительно подвергаются индукционному закаливанию верхних слоев, после чего полируются. Закалка индукционным методом повышает срок эксплуатации и снижает степень износа. Полированная поверхность позволяет двигаться каретке с минимальным трением за счет идеальной гладкости. Фиксируются валы своими руками, с двух концов, очень просто и быстро.

В продаже множество подделок, выполненных из металла низкого качества. Ведь проверить твердость стали на месте не представляется возможным.

Эта модель направляющих обладает рядом недостатков:

• нет фиксации на основании. Вал удерживается лишь за счет двух концевых крепежей, что значительно облегчает установку своими руками, но делает направляющие независимыми от столешницы. Это увеличивает вероятность неточностей при обработке, направляющие может повести, со временем они искривляются.
• провисают на длинных отрезках. В связи с провисанием валы длиннее 100 см в станкостроении не применяют. Следует также учитывать соотношение толщины и длины вала. Оптимальным считается соотношение 0,05, а лучше от 0,06 до 0,1.

Самодельная настольная мини-пилорама

Пила ручная циркулярная — обязательный инструмент в домашней мастерской уважающего себя хозяина. Для успешной работы она должна иметь направляющую шину для циркулярной пилы. Немалое значение имеют пильные диски, от их толщины и размера зубчиков зависит качество и точность резки. Чем меньше зуб, тем чище будет поверхность, которая подвергается обработке.

Хорошо оборудованная мастерская имеет ручной электрический инструмент, у которого есть направляющая шина для дисковой пилы, своими руками сделанная и настроенная для успешной работы. А также специальное подключение для пылесоса и мешки или контейнеры для опилок. Это очень практичное решение, потому что при длительной распиловке не придётся каждую минуту останавливаться, чтобы убрать рабочее место. Такая пила выпускается компанией Bosch для профессионалов. Кроме того, она имеет возможность настройки угла отклонения от вертикали и глубины резки.

Правильный выбор инструмента

Перед покупкой стоит убедиться, что выбранный инструмент обеспечивает необходимую глубину резки вертикально и под углом. Дополнительным аспектом, который может облегчить нормальную работу, является длина кабеля. Если условия не благоприятствуют для использования удлинителя, следует выбрать пилу с длинным кабелем.

Предлагаемые пилы известных производителей оборудованы устройством для лёгкой замены дисков, что дополнительно упрощает работу. Это отличный электрический инструмент, который можно использовать при мелких ремонтных работах дома или в саду.

Линейные направляющие для станков ЧПУ

Что составляет систему линейных перемещений? Это комбинирование передачи и линейных направляющих.

Линейные направляющие для ЧПУ — это линейные подшипники, направляющие втулки, валы. Сами же направляющие должны решать три основные задачи:

• быть опорой для комплектования станка;
• при минимальном трении, с нужной точностью по заданной траектории обеспечивать движение деталей станка;
• принимать нагрузки, возникающие при рабочем процессе.

Линейные направляющие делятся в зависимости от способа крепления на станок. Это направляющие, осуществляющие полную поддержку — метод крепления к станине по всей длине направляющих, и частичную поддержку — метод концевого крепления.

Направляющие с полной поддержкой имеют большую грузоподъемность, в отличие от направляющих с частичной поддержкой. Иногда бывают варианты, когда по осям устанавливаются линейные направляющие — как с полной, так и с частичной фиксацией.

Представителями такой группы являются линейные цилиндрические направляющие. Они осуществляют возможность применения нескольких видов цилиндрических направляющих:

• направляющие полированные валы – является наиболее распространенным (высокая доступность, легкость в установке);
• шлицевые валы – высокая износостойкость и жесткость, способность принятия крутильных усилий с втулки. Используется при концевом монтаже направляющих;
• валы на опоре – это цилиндрические рельсы. Они используются в виде непосредственного крепления на станок.

Роль шариковых направляющих в мебельном производстве

Невзирая на то, что принцип работы устройств телескопического типа используется для создания множества изделий в различных сферах научной и практической деятельности человека, наиболее часто их все же продолжают применять в области изготовления корпусной мебели различного типа.

Шариковые направляющие нужны, чтобы оснащать ими мебель, которая затем становится значительно более функциональной, а кроме того:

• позволяет ящикам выдвигаться бесшумно;
• увеличивает допустимую нагрузку, которая оказывает непосредственное воздействие на ящик, продлевая срок его службы.

Установив в свой предмет мебели направляющие шарикового типа, вы увеличите срок службы укомплектованных ими предметов интерьера, а также повысите удобство и эффективность использования мебели.

Направляющие скольжения

Самый простой вариант для самодельных программируемых устройств любого типа — детали скольжения. В зависимости от требований к производительности их параметры меняются. В основном используют цилиндрические стержни, их предварительно шлифуют, по ним движутся бронзовые втулки. Суппорт выполняется и без втулок, но это, естественно, будет влиять и на ресурс стержней, и на аккуратность обработки заготовок.

В качестве стержней на плоскошлифовальном наждаке, сверлильном или простом токарном, может быть использована оцинкованная труба разного диаметра. Она хороша тем, что стоит дешево, легко поддается обработке и формированию, но есть также и существенные недостатки:

• труба имеет малый ресурс по сравнению с другими видами, поскольку защитный цинковый слой или слой хрома, который наносится дополнительно, стирается за 15-20 проходок, и тогда начинается интенсивный износ металла;
• труба не обеспечивает достаточной прочности на изгиб в том случае, если необходимо подвергать заготовку высоким нагрузкам.

Тем не менее во многих маломощных устройствах они используются и если падает точность, труба просто заменяется новой. Более остроумно поступают при изготовлении маленького фрезера на базе устройств скольжения от старых матричных принтеров. Такой вариант показал себя на практике положительно и в них еще поработают не один год. Несколько таких конструкций мы представили на фото. Также есть еще один неплохой вариант, чтобы обойтись малой кровью при постройке программируемого оборудования.

Алгоритм изготовления прибора

Для начала необходимо измерить диаметр инструмента. Перед этим обязательно снимите гайку, которая удерживает сверло. Потом нанесите полученные данные на горлышко бутылки и вырезать окружность. Для безопасности и удобства можно также ошкурить края бутылки. Далее необходимо вставить в бутылку крышку до полного прилегания и приклеить при помощи клея. Этот прибор будет весьма примитивным и его конструкционные особенности не позволят сдвигать инструмент по вертикали. Зато он стоит очень дешево и очень прост в изготовлении.

Есть и способы посложнее. Для осуществления нам понадобиться гладкая деревянная доска, металлические стержни и пружины.

Первым делом также необходимо произвести измерения. Следующим этапом мы изготовим деревянные детали. Сделайте два закруглённых прямоугольника, и сделайте в них отверстия. Первое будет предназначено для самого инструмента.

А другие необходимо разместить в углах деревянного прямоугольника. В них мы ставим металлические стержни, они будут служить для перемещения дрели по вертикали. На стержни надеваем пружины и фиксируем механизм при помощи клея.

Данный прибор уже более функционален, ведь он позволяет смещать инструмент по вертикали.

Точность монтажной поверхности

Профильные рельсовые направляющие устанавливаются при помощи крепления на обработанную базовую поверхность. Метод крепления заключается в создании буртика на посадочной поверхности у становления по нему базовой поверхности или каретки. Исключение перекосов возможно при наличии канавки в углу самого буртика.

Существует прямая взаимосвязь между точностью поверхности рельса и точностью перемещения. От этого будет зависеть и точность всего оборудования. При этом точность обработанной монтажной поверхности обязательно соответствует заданной точности перемещения. Важно помнить, что нужно обязательно учитывать плоскостность блока, исключая при этом деформацию каретки.

Основное функциональное назначение

Различные виды направляющих дверей-купе должны обеспечивать свободное закрывание–открывание раздвижных створок, вне зависимости — это створки межкомнатных или дверей полотен шкафов. Основой любой конструкции являются рельсы, по которым при помощи роликов горизонтально перемещаются створки.

К дополнительным аксессуарам относятся:

• роликовые подвески или опоры;
• уплотнители и заглушки профиля;
• фиксаторы;
• мелкая фурнитура;
• дополнительные устройства, наличие которых зависит от конкретного выбора роликов и направляющих.

• «SLIDER-Волховец»,
• «Фрамир»,
• «Herkules» или «Rollan».

Так и импортные, цена которых достаточно высока:

• «Raumplus»,
• «Francco»,
• «Archie»,
• «Hangroller».

Защита от коррозии и смазка

Чтобы защитить направляющие от воздействия коррозии, их исполняют из нержавеющей стали. Есть вариант с нанесением специального защитного покрытия. Его применение осуществляется при необходимости в высокой степени защиты от коррозии.

Готовые заводские направляющие смазываются пластичной смазкой, выполненной на основе литиевого мыла. После этого они могут использоваться по назначению. Различные условия работы потребуют нужной периодичности добавления смазки такого же типа.

Источник
