Как Сделать Пазы В Фанере Своими Руками Без Фрезера • Как изготовить филёнку

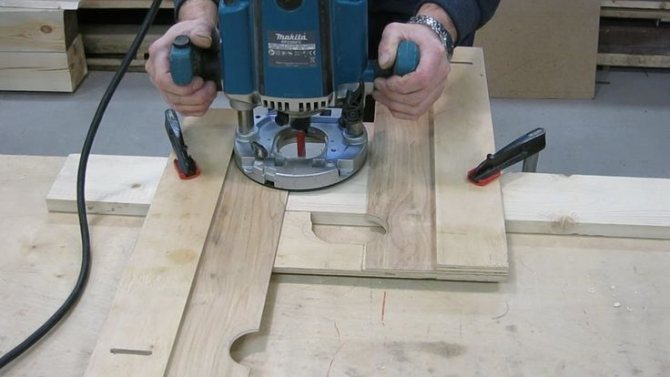

Изготовление приспособления для выборки шипа

Когда детали обрабатываются вручную, сам фрезер не имеет дополнительной пространственной фиксации. А ведь от этого зависит общий результат работы, точность самого соединения в дальнейшем.
Чтобы собрать простейшую конструкцию, способную справиться с задачей, нужно будет использовать:

Для изготовления применяется следующая последовательность действий:

1. Берётся фанерный лист, с одного края которого монтируют боковые элементы в вертикальной плоскости. По центру материала необходимо создать соответствующие вырезы.
2. Боковые стороны снабжаются направляющими. По ним подошва ручного фреза перемещается в дальнейшем.
3. Боковые планки фиксируются на верхних направляющих. Тогда у хода рабочего фрезера, связанного с этими деталями, появляются ограничения.
4. Фанерный лист, ставший основанием для установки, служит и поверхностью для установки подвижного элемента. Тогда величину вылета края для будущей заготовки проще контролировать при любых обстоятельствах. Фиксацию обеспечивают обычными винтами, другими видами фиксирующих приспособлений.

Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ

Для того чтобы изготовить ящик для инструментов, необходимо укрепить столярное соединение боковин, вставив дополнительные шипы. Если же вы хотите что-то уточнить, обращайтесь ко мне!

К чему приводит рассыхание

Типичный случай: вы сделали у себя на даче сарайчик для хранения хозинвентаря и для прочих нужд. Делали для себя, поэтому сплотили доски, из которых сделаны стены, тщательно, без малейшей щёлочки. Проходит два-три месяца; доски рассыхаются и вся стена светится щелями. Зимой через них задувает снег, летом внутрь сарая ветер наносит пыль.

Чтобы такого не происходило для обшивки стен нужно использовать доски с четвертью. Стенка, обшитая такими досками никогда не будет иметь сквозных щелей. Своими четвертями соседние доски перекрывают друг друга и при рассыхании сквозных щелей уже не возникает.

К сожалению, пиломатериалы очень редко продаются уже с готовой четвертью. Поэтому мастеру-любителю следует знать способы, которыми дорабатывают доски при необходимости.

Что такое фрезер и для чего он нужен?

Ручной фрезер — это электроинструмент, представляющий собой электродвигатель с цангой под установку режущего инструмента на валу. С ним конструкционно объединена платформа или основание, род рабочего стола, которая способна перемещаться по направляющим и фиксироваться в заданном положении.

С помощью платформы производится установка глубины резания. По бокам имеются две рукоятки, за которые станок удерживают в нужном положении или подают на обрабатываемую деталь.

Фрезер предназначен для обработки резанием деталей из разных материалов:

С помощью ручного фрезера могут быть выполнены разные виды обработки материала. В их число входят следующие операции:

• Фрезеровка углублений различной формы — пазы, гнезда, канавки и прочие элементы;
• Профилирование кромок — создание фасонных (фигурных) поверхностей, фрезеровка четвертей;
• Фрезеровка специальных конструкционных элементов — углубления под шарниры, замки, рукоятки, шипы и гнезда под них;
• Обрезка криволинейных и сложных кромок деталей мебели или специальных элементов.

Для обеспечения точности и чистоты реза в конструкции фрезера имеется масса элементов настройки и регулировки. С их помощью производят следующие

Что лучше: теплый пол или батареи?

Теплый полБатареи

Важно! Для серийного производства больших объемов продукции ручной фрезер не годится. Использовать его рациональнее всего только в бытовых целях или в небольших мастерских, занятых мелкосерийным изготовлением изделий на заказ.

Угловые ящичные соединения

При помощи ящичных соединений собирают ящики и коробки. Их изготовляют на шип прямой, на шип ласточкин хвост, на шип круглый вставной (шкант). Виды и размеры ящичных соединений, применяемых в столярно-мсбельных изделиях, приведены на рис.

а-УЯ-1 (на шип прямой открытый): S1=S3=6, 8, 10, 12 и 16 мм; S2 не менее 0,3S0; длина шипа l=S0; ,б — УЯ-2 (на шип ласточкин хвост открытый); S1=0,85S0; полученный размер округляют до ближайшего диаметра фрезы: 13, 14, 15, 16 и 17 мм; S2 — не более 0,75S0; S3=(0,85. . .3)S0; a=10°; l=S0 допускается соединение иа шип ласточкин хвост вполупотай: в — УЯ-3 (на шип круглый вставной (шкант) открытый): d= 0,4S0; I= (2,5….6)d; I1 больше l на 1.. .2 мм: l1 и b не менее 2d; число шкантов не менее 2; полученный диаметр шкантов d округляют до ближайшего размера 4, 6, 8, 10, 12, 16, 20 и 25 мм

Мнение эксперта

Стребиж Виктор Федорович, ведущий мастер строительных работ

Ручной фрезер это электроинструмент, представляющий собой электродвигатель с цангой под установку режущего инструмента на валу. Если же вы хотите что-то уточнить, обращайтесь ко мне!

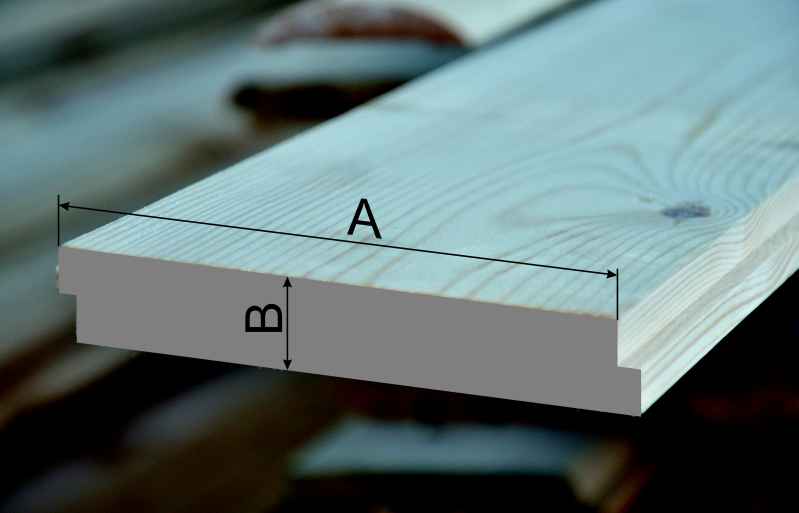

Сплачивание в четверть

Сплачивание в четверть

дает более плотное соединение, чем сплачивание впритык. В соединяемых досках делают продольные боковые вырезы (четверти) ручным фрезером, электрорубанком или циркулярной пилой. Глубина и ширина четверти должны быть равны половине толщины доски. Этот вид соединения не оставляет щелей и зазоров. Сплачивание в четверть пригодится для облицовки наружных и внутренних поверхностей. Например, для скрытия неровностей или дефектов стен, утепления и настилки полов.

1. Для примера выборки четверти циркулярной пилой возьмем 3 одинаковых доски (фото 1).

2. В начале работы отмечаем на досках 1/4 их размера по ширине с обеих сторон. Подготавливаем циркулярную пилу. Для этого настроим вылет пильного диска так, чтобы глубина пропила была равной половине толщины доски (фото 2).

3. Для нужного расстояния (половина толщины доски) пропила от кромки доски настраиваем параллельный упор пилы (фото 3).

4. Закрепляем струбцинами заготовку на рабочем столе и выполняем продольный пропил циркулярной пилой (фото 4).

5. После этого делаем продольные пропилы с обратных сторон доски (фото 5).

6. Снова закрепляем струбцинами заготовку на рабочем столе (фото 6.1) и делаем поперечные пропилы, равные половине толщины доски (фото 6.2-6.4).

7. Таким образом делаем еще 2 заготовки (фото 7).

8. Размещаем заготовку на 2-х перпендикулярных досках (фото 8).

9. Прибиваем гвоздями подготовленные заготовки к их основанию (фото 9.1, 9.2).

10. Прибивая очередную заготовку, плотно прижимаем ее к предыдущей и фиксируем гвоздями с помощью молотка (фото 10).

11. Соединение сплачивание в четверть готово (фото 11).

Изготовление коробки начинается с подготовки материала

Делая коробки, не пожалейте времени на подготовку материала, и это непременно окупится при последующей сборке соединений. Вот какой должна быть последовательность, приводящая к успеху.

Шаг 1. Выровняйте одну пласть доски на строгально-фуговальном станке, затем сделайте вторую пласть гладкой и параллельной с помощью рейсмусового станка и придайте доске требуемую толщину.

Шаг 2. Прижимая одну пласть доски к упору строгально-фуговального станка, выровняйте одну кромку каждой доски под прямым углом. Опилите противоположную кромку, сделав доску на 3 мм шире, чем окончательная высота коробки, и пометьте эту кромку, проведя вдоль неё карандашом сплошную линию.

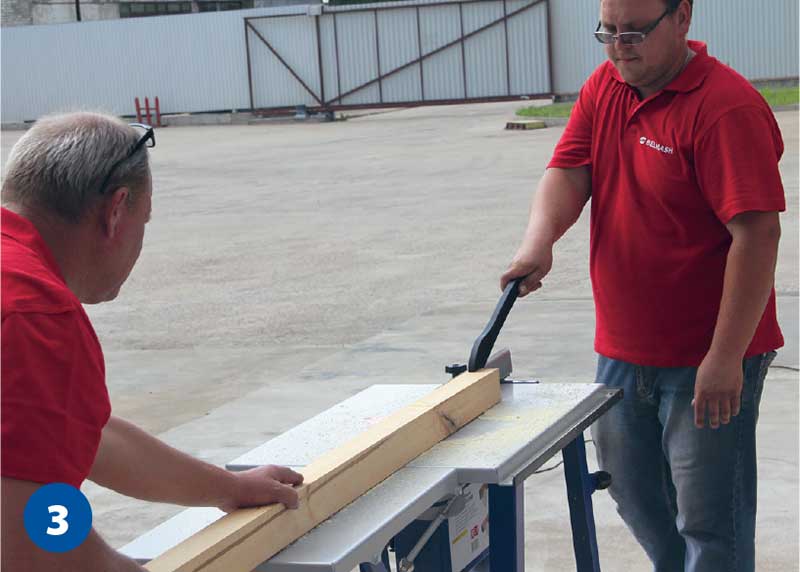

Шаг 3. Прижимая остроганную кромку к поперечному упору, распилите доску на заготовки для стенок коробки. Закрепите на накладке упора стопор-ограничитель, чтобы заготовки имели одинаковую длину.

Подготавливая материал для вашего проекта, не забудьте проделать такие же операции с несколькими обрезками, которые потребуются для проверки настроек и изготовления пробных соединений.

К чему приводит рассыхание

Типичный случай: вы сделали у себя на даче сарайчик для хранения хозинвентаря и для прочих нужд. Делали для себя, поэтому сплотили доски, из которых сделаны стены, тщательно, без малейшей щёлочки. Проходит два-три месяца; доски рассыхаются и вся стена светится щелями. Зимой через них задувает снег, летом внутрь сарая ветер наносит пыль.

Чтобы такого не происходило для обшивки стен нужно использовать доски с четвертью. Стенка, обшитая такими досками никогда не будет иметь сквозных щелей. Своими четвертями соседние доски перекрывают друг друга и при рассыхании сквозных щелей уже не возникает.

К сожалению, пиломатериалы очень редко продаются уже с готовой четвертью. Поэтому мастеру-любителю следует знать способы, которыми дорабатывают доски при необходимости.

Как выбрать паз фрезером?

Решение задачи зависит от того, где располагаются пазы, какой размер они имеют. Можно привести несколько рекомендаций домашним мастерам:

• Использование открытых пазов предполагает закрепление у столешницы, проведение заготовки вдоль фрезы.
• Точность определяется высотой фрезы, местом расположения планки.
• Рекомендуется пользоваться древесными отходами для пробных операций. Это позволяет избежать ошибок.
• Выборка проводится поэтапно, при этом осуществляется несколько проходов.

Главное после завершения каждого этапа вовремя избавляться от отходов из древесины. Тогда инструмент точно не будет страдать от перегрева. При выполнении работы легче всего использовать вырезанный из фанеры шаблон. По нему проходят самой фрезой, с установленным подшипником.

Мнение эксперта

Стребиж Виктор Федорович, ведущий мастер строительных работ

Резьбу по дереву можно выполнить различными техниками, поэтому данный процесс делят на виды, которые имеют свои характерные черты и правила выполнения. Если же вы хотите что-то уточнить, обращайтесь ко мне!

Параметры выбора

При выборе того или иного способа фрезерования дерева, в первую очередь следует обратить внимание на возможность установки фрезерной насадки на дрель. Для этого электроинструмент должен иметь цилиндрическую шейку, в продолжении которой установлен патрон

При отсутствии таковой, не рекомендуется использовать конкретную модель дрели для фрезерования. Если на специализированное приспособление для дрели, предназначенное для фрезерования, установлено, то можно выбирать фрезы. В первую очередь следует обратить внимание на вид работ. Фрезерный инструмент не является универсальным, поэтому для каждой операции потребуется своя модель оснастки. Диаметр хвостовика должен обеспечивать возможность зажима в конкретном патроне дрели. Не рекомендуется применять крупные фрезы, так как они могут потребовать значительной мощности шпинделя.

Также необходимо учесть режимы обработки. Многие инструменты для дерева требуют высокого числа оборотов, недостижимого для дрелей. Следует помнить, что любая электродрель не рассчитана на длительные нагрузки. Поэтому не рекомендуется прикладывать к ней большие усилия, и выполнять работы непрерывно, в течение длительного времени.

Сделать паз ручным фрезером по дереву видео

1. Фрезерный инструмент опускают до тех пор, пока он не дойдёт до поверхности основания.
2. Измерение толщины детали.
3. Результат по толщине делится на 4. Итог – параметр расстояния, которого придерживаются, поднимая фрезу над основанием.

Шипорезное приспособление к фрезеру своими руками

Делая коробки, не пожалейте времени на подготовку материала, и это непременно окупится при последующей сборке соединений. Вот какой должна быть последовательность, приводящая к успеху.

Мнение эксперта

Стребиж Виктор Федорович, ведущий мастер строительных работ

Чтобы не запутаться в ориентации, на деталях делают временную маркировку, отмечая передние и задние стороны, верхние и нижние кромки. Если же вы хотите что-то уточнить, обращайтесь ко мне!

К чему приводит рассыхание

Типичный случай: вы сделали у себя на даче сарайчик для хранения хозинвентаря и для прочих нужд. Делали для себя, поэтому сплотили доски, из которых сделаны стены, тщательно, без малейшей щёлочки. Проходит два-три месяца; доски рассыхаются и вся стена светится щелями. Зимой через них задувает снег, летом внутрь сарая ветер наносит пыль.
Чтобы такого не происходило для обшивки стен нужно использовать доски с четвертью. Стенка, обшитая такими досками никогда не будет иметь сквозных щелей. Своими четвертями соседние доски перекрывают друг друга и при рассыхании сквозных щелей уже не возникает.

К сожалению, пиломатериалы очень редко продаются уже с готовой четвертью. Поэтому мастеру-любителю следует знать способы, которыми дорабатывают доски при необходимости.

Виды фрез

Для обработки дерева, плитовых и композитных материалов на его основании: ДСП, ОСБ, МДФ, фанеры и прочих применяется две разновидности фрез:

Сверло Форстнера позволяет проделывать сквозные и глухие отверстия в древесных материалах. На рынке их полно, но со стандартизированными размерами: от 10 до 35 и более мм с шагом 5 мм. А если нам нужно отверстие диаметром 17 либо 22 мм?

Берётся болт с шапкой диаметром на пару миллиметров больше диаметра сверления. В ней проделывается пара симметричных прорезей, которые станут режущими кромками.

Болт ставится в дрель (её стандартный патрон принимает болты диметром до 13 мм), и она зажимается в тиски. Зажимается и фиксируется кнопка включения электромотора. Болгаркой срезаются грани болта до диаметра отверстия. Дополнительно операция снизит вибрацию.

Слегка убирается торцевая часть, но так, чтобы по центру сформировать остриё. Иглу лучше оставить размером побольше, и затем доработать бор-машинкой либо надфилем.

Формируются, доводятся до идеала и затачиваются под углом 35-40° — чем твёрже древесина, тем угол тупее – режущие грани инструмента. После их можно довести оселком для придания идеальной геометрии и остроты.

После завершения работ самодельная фреза испытывается на невысоких оборотах в дрели или сверлильном станке. На высокооборотистый фрезер такую оснастку ставить категорически запрещено:

Мнение эксперта

Стребиж Виктор Федорович, ведущий мастер строительных работ

Затем на верстак кладут вторую доску, а первую на нее, для того чтобы установить и закрепить металлический шаблон в нужной позиции выступ на краю шаблона должен точно войти в один из средних пазов первой доски. Если же вы хотите что-то уточнить, обращайтесь ко мне!

Вворачивание шурупов

У вас есть выбор между шурупами из мягкой стали, нержавеющей стали, латунными или алюминиевыми шурупами с прямыми или крестовидными шлицами и потайными или полукруглыми головками. Полукруглые головки четко выделяются на поверхности дерева, потайные головки либо находятся заподлицо с поверхностью, либо окаймлены латунными шайбами, либо скрыты деревянными заглушками. Шурупы ввертывают ручной отверткой, дрелью с соответствующей насадкой или шуруповертом.

Вворачивание шурупов дрелью или шуруповертом

При пользовании дрелью установите блокирующий механизм, чтобы шуруп был ввернут на требуемую глубину. Если древесина мягкая, установочное отверстие можно проделать шилом, если твердая — высверлить сверлом меньшего диаметра.

Установочное отверстие можно проделать шилом

Чтобы можно было скрыть шурупы под деревянными заглушками, вам придется высверлить зенковочным сверлом отверстие под заглушку и соответствующим резцом — пробку. Не используйте стальные шурупы для дуба — они вступают в реакцию с древесиной и влагой, и появляются пятна. Вместо них берите шурупы из плакированной стали, латуни или нержавеющей стали.

Работа ручным фрезером по дереву, примеры работы с фото

• Материал – прочная теплостойкая сталь, хорошо держащая заточку.
• УШМ или болгарка с отрезным кругом по металлу.
• Электроточило или иной шлифовальный инструмент.
• Тиски.
• Дрель или шуруповёрт и сварочный инвертор понадобятся не всегда.

Вариант 4 – фреза из метчика или сверла

Главное при обработке закалённой стали при помощи угловой шлифовальной машинки или заточного станка – не перегревать её: материал снимается тонкими слоями. Заготовка должна остывать естественным путём или обливаться водой ещё до момента сильного нагрева. Горячую самодельную фрезу охлаждать жидкостью нельзя.

Изделие из метчика С напайками С применением токарного станка инструмент для выборки пазов и шпунтов.

Из резьбонарезного инструмента и свёрл можно делать концевые фрезы для ручного фрезера даже без токарного станка. Деталь зажимается в патрон дрели, та, в свою очередь, жестко закрепляется в тисках. Дрель запускается, и будущей фрезе придаётся требуемый профиль. Дорабатывается и затачивается на точиле или бор-машинкой.

Как обработать поверхность → Отделка помещений → Как правильно выбрать краску → Технологии обработки поверхностей → Выравниваем и отделываем стены → Выбор и нанесение грунтовки → Удаление с поверхности → Натяжные потолки и технологии→ Обзоры и отзывы

Варианты обработки пиломатериала

Разберемся, как выбрать четверть в доске своими руками. Покупаем доску 2 сорта и обрабатываем ее удобным способом. Как можно выполнить такую работу:

• электрорубанком;
• циркуляркой;
• ручным фрезером;
• болгаркой.

Вначале необходимо сделать пропил с торца доски, глубиной в половину высоты, а потом – в центре торца. Затем устанавливаем ширину рабочей части доски и пропиливаем еще один фрагмент. Здесь глубина должна быть в 1,5 раза больше половины высоты, чтобы удобнее было вынимать отпиленную часть. Таким образом можно своими руками сформировать готовое изделие в два раза дороже исходного.

Несмотря на производство из сырья второго сорта, четверти присущи отличные характеристики:

• прочность;
• теплоизоляционные свойства;
• визуальная привлекательность;
• возможность декоративного применения;

Существует возможность использовать этот материал для наружной обшивки.

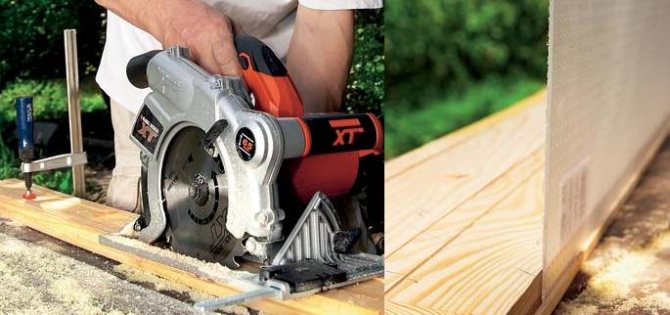

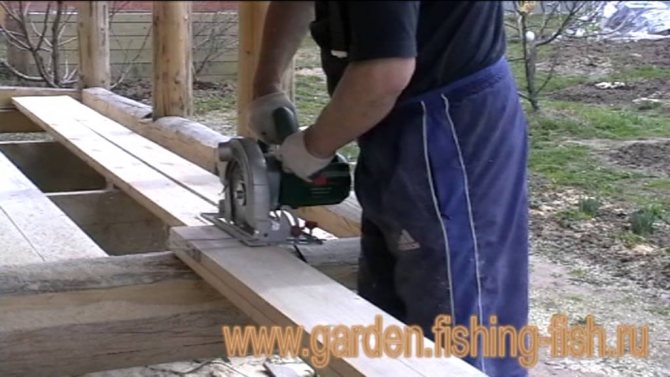

Циркулярная пила

Схема работы кардинально не различается с предыдущими, отличается лишь тем, что обработка дерева проводится циркулярной пилой.

Электрорубанок

Им удобно нарезать доски и придавать им форму. Процесс получения доски четверти не отличается от работы с другим оборудованием, но рубанок лучше из-за удобной эксплуатации. Это устройство предоставляет открытый обзор рабочей поверхности доски.

В отсутствии циркулярки и рубанка подойдет для работы болгарка с диском для древесины или ручной фрезер, на который предварительно установили цилиндрическую фрезу. Но оба варианта отличаются низкой продуктивностью, то есть, вряд ли подойдут для обработки большого объема материала из-за низкой скорости.

Разновидности пазовых досок

Многие пользователи не представляют, как выбрать паз в доске, полагая, что в магазине им предложат только один вариант соединения и материала.

Это далеко не так, там вас встретит большой ассортимент:

1. Симметричный паз . Это наиболее простой тип. В нем длины верхней и нижней полок одинаковы, они и выступают на одно расстояние.

1. Ассиметричный паз . Здесь верхние полки длиннее нижних.
2. Блок хаус , используемый в основном для отделки стен и потолков. Планки часто имитируют рельеф бруса и имеют полукруглый или фасонный профиль на лицевой стороне.
3. Евро вагонка также как и блок хаус, часто снабжается рельефным рисунком.
4. Террасная доска , изготовленная из дерева и полимера, тоже имеет шипы и пазы, упрощающие установку.

Обратите внимание! Если запланировано крепление без пазовой доски стен не выровненных, с выступами и вмятинами, не ждите хорошего качества от результата. Облицовка не ляжет ровно, перепад высот и щели неизбежны.

Как сделать канавку в доске — Все о брусе и деревообработке

Зная, как сделать шип-паз ручным фрезером, можно даже в домашних условиях изготавливать не только красивую, но и надежную мебель, но и различные конструкции из древесины, характеризующиеся отличной несущей способностью. По системе «шип-паз» соединяются не только элементы различной мебели (столов, стульев и полок), но и каркасы малоэтажных домов, испытывающие в процессе эксплуатации значительные нагрузки.

Выполненное ручным фрезером соединение шип-паз

Для того чтобы ручным фрезером сделать шип на деревянном брусе, необходимо обеспечить несколько условий:

• надежно зафиксировать заготовку и правильно сориентировать ее по отношению к направляющей подошве фрезера;
• выставить высоту рабочей части фрезы таким образом, чтобы инструмент снимал с поверхности обрабатываемой заготовки слой материала требуемой толщины.

Даже используя при выполнении такой обработки простейшее шипорезное приспособление для фрезера, можно не только повысить ее производительность и качество результата, но и сделать технологический процесс более безопасным.

Особенно актуально использование такого приспособления, которое можно изготовить и своими руками, в тех случаях, когда мебель производят не в единичных экземплярах, а сериями (при этом мастеру приходится выполнять большое количество подобных операций как с однотипными, так и с имеющими различные формы и размеры деревянными деталями).

Использование приспособлений позволят ускорить процесс изготовления фрезером столярных соединений

Как сделать паз в брусе с использованием фрезера, ручной дисковой пилы и бензопилы. Чем сделать паз в доске

РазноеЧем сделать паз в доске

Источник: https://pilimbrus.com/kak-sdelat-kanavku-v-doske/

Инструмент, который может быть использован

Рассмотрим, какие приспособления могут помочь вам при проведении работ:

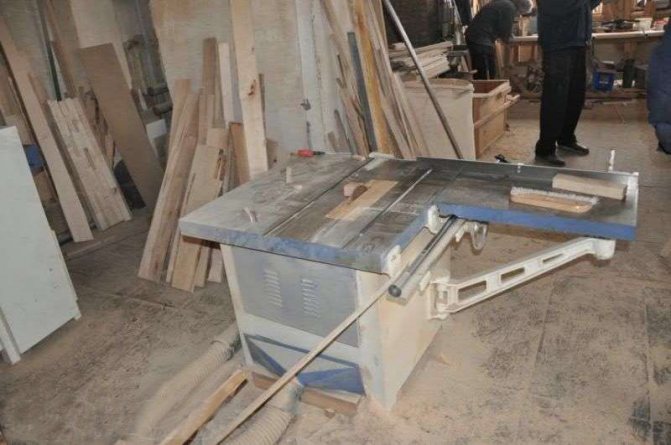

Тут может быть два варианта – либо полноценный станок, который может выполнять любые работы, либо ручной фрезер, с помощью которого можно быстро выполнять некоторые операции прямо на строительном объекте.

Первое решение используют профессионалы, так как цена станка велика, второй вид инструмента подойдет и для домашнего использования

В простонародье ее называют паркетка или ручная циркулярка, это очень удобное приспособление, с помощью которого можно делать вертикальные надрезы определенной глубины, паз после этого выбирается стамеской и молотком, оборудование многоцелевое, поэтому есть в наличии у многих домашних мастеров

Бензопила или электропила

Подходит для выборки пазов под внутренние перегородки, с ее помощью можно быстро сделать надрез нужной глубины, после чего необходима доработка с помощью стамески и молотка.

Тут важно хорошо управляться с бензопилой, так как без наличия определенного навыка сделать ровный надрез не получится

Молоток и стамеска

Раньше с помощью этих приспособлений выполнялись все работы с деревом, но в наше время их используют как вспомогательные элементы, так как ручной труд очень медленный и трудоемкий. Но если объем работы невелик и под рукой нет никакого электроинструмента, то можно обойтись и этими простыми орудиями

Специалисты используют специальные станки для продольного профилирования бруса

Угловые соединения вполдерева своими руками

Угловая врубка вполдерева (внахлестку) – наиболее распространенный тип рамного соединения. Его логика предельно проста: на концах обеих деталей вырезают углубления (фальцы) по ширине ответной детали. Фальц образует грань и заплечик – они должны быть идеально ровными и строго перпендикулярны друг другу. В качественном соединении поверхности обеих деталей плотно подогнаны и образуют стык без малейших зазоров.

Разметка соединения

Создайте разметку под выборку фальца. Для этого используйте столярный угольник, рейсмус и разметочный нож.

Отмерьте длину грани по ширине сопрягаемой детали. Прочертите линии разметки на кромках. Установите рейсмус на половину толщины детали и сделайте боковую разметку.

Вырезание фальца

Используя обушковую пилу, отпилите отходную часть на каждой детали, аккуратно следуя по разметке без сильных нажимов и рывков.

Зачистка соединения

При помощи широкой стамески зачистите грань и заплечик, добившись максимально плотного прилегания деталей.
