Приспособления для ручного фрезера: что можно сделать своими руками или купить

Процесс изготовления дополнительных приспособлений

Производители фрезеров, заботясь о потребителях, включают в комплект простейший набор инструментов, облегчающих труд фрезеровщиков. Обзавестись остальным набором необходимых приспособлений можно двумя способами:

Приспособления для фрезера по дереву

• приобрести в готовом виде;
• изготовить своими руками.

Если позволяют финансовые возможности, то нет необходимости тратить драгоценное время на изготовление инструментов. Но большинство домашних мастеров, все же, предпочитают делать их самостоятельно. Тем более процесс их изготовления не представляет особых сложностей.

Самодельные приспособления не требуют предварительного составления чертежей. Сделать их можно, используя простейший рисунок, понимая принцип их действия, и имея в наличии минимальный набор инструментов.

Сложности могут возникнуть только в процессе изготовления стола для ручного фрезера. Здесь потребуется приложить максимум усилий, направленных на произведение расчетов и обозначение размеров стола. Поэтому без чертежа обойтись вряд ли удастся.

Это интересно: Настольный сверлильный станок НС-12: характеристики и конструкция

Ручной фрезерный станок – основы работы

Прежде чем приступать к работе, необходимо выполнить следующие действия:

Схема создания платформы под фрезер

• закрепить фрезу в цанге;
• убедиться в том, что приспособление соответствует мощности и оборотам ручного фрезера;
• настроить необходимую глубину фрезеровки;

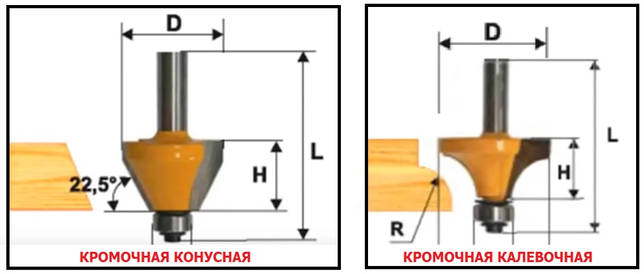

• если предполагается использовать фрезы для обработки кромок, нужно установить направляющее кольцо или подшипник.

Следует помнить, что обрабатываемая деталь всегда должна надежно упираться в какую-либо поверхность. Неподвижность детали необходимо обеспечить еще до включения двигателя фрезера.

Параллельный упор

Это устройство используется для создания фигурных или ровных прорезей. Параллельный упор считается распространённым предметом, который включается в стандартный комплект к большинству устройств. В его конструкции включены следующие детали:

• Направляющие в форме штанг. Они используются для ниш на поверхности фрезера.
• Стопорный винт, который помогает зафиксировать необходимую позицию устройства.
• Винт, который создаёт необходимое пространство между болванкой и осью инструмента.
• Контактные губы. Они помогают получить упор для фрезера на поверхности материала.

Параллельный упор применяется для совершения множества задач. Для его подготовки действуют по схеме:

• На корпусе упора находятся небольшие дырки, где следует зафиксировать специальную штангу. При использовании стопорного винта она надёжно закрепляется.
• После фиксации стопорный винт слегка раскручивается, а при помощи винта для настройки изменяется положение упора до необходимого уровня.

Если знать все конструктивные элементы и способ работы, то параллельный упор создают своими руками. Для его производства пригодятся детали из металла, бруски, а также несколько винтов. В магазинах продаётся огромное число видов параллельных упоров. Подбирают их в соответствии с особенностями фрезера, используемого для фрезерования древесины.

Пример чертежа упора:

Изготовление приспособлений для обработки столбов и балясин

Каждый мастер может самостоятельно изготовить приспособления для ручного фрезера, которые удовлетворят его личные нужды. К примеру, фрезеровочный станок используется для обработки тел вращения – предметов, имеющих округлую форму. К ним относятся столбы, балясины и другие деревянные элементы, имеющие сходную конфигурацию.

Но чтобы добиться положительного результата, необходимо подготовить приспособление, облегчающее вырезание пазов в телах вращения. С его помощью удастся выполнить продольные канавки и произвести обработку по круглому контуру.

Насадки для фрезера по дереву

Конструкция такого приспособления состоит из следующих элементов:

Приспособление по дереву в деталях

• корпуса;
• передвижной фрезерной каретки;
• диска для установки угла поворота;
• фиксирующих винтов, обеспечивающих неподвижность обрабатываемой заготовке;
• стопорного винта.

Чтобы приступить к работе, нужно поместить балясину в корпус устройства, закрепив ее винтами. С помощью поворотного диска деталь размещают под нужным углом и фиксируют стопорным винтом. Далее в движение приводится каретка с фрезером, который вырезает паз по всей длине заготовки. Чтобы вырезать следующий паз фиксацию изделия ослабляют и вновь располагают его под нужным углом.

Все эти операции желательно выполнять с помощником, который будет медленно вращать заготовку. Работу устройства можно автоматизировать, снабдив его приводом от электродрели или самого примитивного шуруповерта.

Что необходимо для фрезера

Инструмент используют для выполнения разных операций: торцевания, вырезки пазов и отверстий, в т.ч. в криволинейных поверхностях.

Для каждого случая есть специальное приспособление.

Параллельный упор для выполнения резов

Ввиду частого применения этим изделием комплектуют все ручные фрезеры. Оно позволяет вести инструмент вдоль базовой поверхности, в роли которой чаще всего выступают:

• край стола;
• боковая грань заготовки;
• направляющая рейка.

Упор состоит из следующих частей:

1. Металлических стержней. Вставляются в специальные отверстия на фрезере.
2. Стопорного винта. Зажимает стержни в отверстиях.
3. Винта точной регулировки. С его помощью выставляют расстояние между режущей кромкой инструмента и базовой поверхностью.
4. Опорных накладок. Это главная часть упора: при выполнении операции она скользит вдоль базовой поверхности.

В некоторых моделях расстояние между опорными накладками можно менять.

Для выполнения криволинейных резов между базовой поверхностью и упором кладут брусок с округлой или угловой выемкой на одной стороне. Его ориентируют так, чтобы прямой край был прижат к опорным накладкам. Данный метод не предусматривает прочной фиксации инструмента, поэтому действуйте им с осторожностью.

Направляющие шины

Такую оснастку применяют в ситуациях, когда инструмент нужно перемещать прямолинейно под углом к кромке заготовки. Направляющая может быть оснащена дополнительными конструктивными элементами:

1. Разметкой и фиксаторами. Их используют для фрезеровки нескольких отверстий с равным шагом.
2. Адаптером (башмаком). Перед выполнением операции фрезер прикручивают к этой детали; она заделана в направляющую так, что может скользить вдоль нее.
3. Зажимами для крепления к верстаку или заготовке. За их отсутствием применяют струбцины.

Копировальные кольца и шаблоны

Копировальное кольцо представляет собой втулку, которую ввинчивают в подошву фрезера или прикручивают к ней так, чтобы режущий инструмент находился внутри. Это приспособление применяют совместно с шаблонами. Гильзу ведут вдоль кромки лекала, вследствие чего фреза повторяет его очертания.

Чем ближе диаметры режущего инструмента и кольца друг к другу, тем точнее паз повторяет форму шаблона. Но гильза не должна касаться фрезы. Если их диаметры сильно отличаются, лекало вырезают с поправкой на эту разницу.

С помощью копировальной втулки удобно выполнять криволинейные пазы, а также скруглять углы.

Шаблон крепят к заготовке струбцинами или двусторонним скотчем.

Циркуль

Данное устройство предназначено для вырезания паза по кругу или эллипсу. В самом простом исполнении представляет собой узкую пластину со сквозным каналом посредине. В него продет штифт с фиксирующим винтом.

Одним концом пластину крепят к фрезеру. Далее на нужном расстоянии фиксируют штифт и вставляют его в отверстие, выступающее центром будущего круга.

Более удобна в эксплуатации конструкция с 2 «ножками», напоминающая школьный циркуль.

Если радиус окружности, вдоль которой нужно вырезать паз, меньше половины ширины фрезера, используют другое изделие. Его прикручивают к подошве инструмента винтами.

Для фрезерования вдоль эллипсовидной или овальной траектории используют механизм с такими компонентами:

1. Крепежным винтом или присоской для фиксации на заготовке.
2. Двумя пересекающимися направляющими с башмаками.
3. «Ножками».
4. Кронштейном для крепления фрезера.

Насадки и шипорезные приспособления

Фрезер позволяет быстро выполнить конструктивные элементы для соединения шип-паз. Для этого тоже используют специальные приспособления. Среди них наиболее практичны универсальные – способные выполнять паз с профилем «ласточкин хвост», прямой, Т-образный и т.д. У них имеется копировальное кольцо и шаблон, в котором оно двигается.

Для быстрого и качественного фрезерования пазов

Существуют насадки, позволяющие вырезать фрезером пазы на узких гранях, например под дверные петли или элементы замка. Изделие состоит из пластины (ее прикручивают к инструменту) и 2 направляющих стержней, между которыми помещают заготовку. При необходимости вырезать паз со смещением от срединной линии на соответствующий штырь надевают втулку нужного диаметра.

При отсутствии насадки по обе стороны от заготовки крепят бруски, так чтобы грани всех 3 элементов лежали в одной плоскости. В результате узкая поверхность превратится в широкую, что позволит вырезать паз с помощью параллельного упора.

Секреты фрезерования шипов

«Шип-паз» – это наиболее надежный способ крепления деревянных деталей. Его применяют при строительстве домов из бруса, половых покрытий и в других бытовых нуждах.

Изделие для изготовления шипов

Чтобы выполнить такое замковое соединение, необходимо соблюдать высокую точность при вырезании шипов. И самым лучшим помощником в этом непростом деле является шипорезное приспособление для ручного фрезера.

Общий вид инструмента для изготовления «ласточкиного хвоста»

Благодаря его универсальности удается выполнить фрезерование различных замковых соединений, в том числе прямых и более сложных, к числу которых относится «ласточкин хвост».

Основным элементом шипорезного приспособления является копировальное кольцо. Оно обеспечивает точность движения фрезы, перемещается по пазу в специальном шаблоне для фрезера. Изготовить копировальный станок можно своими руками. Для этого нужно подобрать шаблоны пазов, которые будут вырезаться с помощью фрезеровочного станка.

Это интересно: Патрон для дрели: как снять, заменить, разобрать – видео, фото

Специальные комплекты

В сфере обработки древесины часто встречаются комплекты, предназначенные для специальных работ. Они включают, например, изготовление врезки для петель. Такой набор представляет собой изготовленный настраиваемый шаблон, который сразу оснащается крепёжными элементами для фрезеровки.

Фрезерные работы — это отличный способ получить дополнительный заработок с помощью обработки деревянных заготовок или просто скоротать свободное время. Эти работы требуют минимальных вложений, а большинство приспособлений, получается, сделать своими руками.

Циркуль для фрезера

При проведении работ в домашней мастерской часто могут понадобиться приспособления для ручного фрезера, которые позволяют упростить фрезерование круглой поверхности. Примером можно назвать специальный циркуль, изготовить который можно для фрезера своими руками. Основные рекомендации по проведению работы следующие:

• Для создания простейшей конструкции понадобится: болт с гайкой, небольшой кусок фанеры, несколько саморезов и деревянный барашек. При изготовлении применяется сам фрезер, а также пила с шуруповертом.
• На поверхности используемого куска фанеры размечается площадка шириной около 50 мм и длиной 150 мм. Отметим, что ширина должна быть больше площадки фрезера, длина больше радиуса обработки.
• После разметки рабочей части площадки следует сделать отверстия под крепежные болты. Сверлить можно перкой, диаметр получаемых отверстий должен составлять 20-30 мм.
• По центральной линии создается сквозной паз. Его ширина должна быть меньше ширины осевого болта.
• С обратной стороны создаваемой площадки создается углубление для гайки с шайбой, вторая гайка крепится в деревянном барашке.
• Проводится сборка центральной оси. В качестве шпильки можно использовать болт требуемой длины, у которого отпиливается шляпка.

После создания самодельного циркуля его крепят к фрезеру и можно проверить приспособление в работе.

Что можно делать фрезером по дереву в зависимости от его мощности

С помощью обычного ручного фрезера можно скруглять углы и торцы мебельных щитов из дерева и МДФ, сверлить отверстия, оформлять радиуса и выравнивать углы, фрезеровать и пазовать поверхности. Однако функциональность и удобство пользования определенной моделью напрямую зависит от мощности. Исходя из того, что вы планируете делать фрезером, подбирается тот или иной вариант инструмента.

• Ручные фрезеры малой мощности (500-1200 Вт). Данный вид ручных фрезеров предназначен для работы с фрезами с рабочим диаметром порядка 32мм и хвостовиками 6-8мм. Подойдет для тех, кто занимается изготовлением мелких бытовых предметов из дерева (посуды, навесных полочек, рамок, шкатулок и т.д.). Или планирует использовать время от времени для решения определенных задач.
• Фрезеры средней мощности (1200-1900 Вт). Мощность фрезера, в конечном счете, определяет его вес и размер, более габаритным и тяжелым инструментом сложнее обрабатывать какие-то мелкие детали. Оптимальная длина хвостовика фрез для прибора средней мощности – 8-12мм.
• Фрезер большой мощности (1900-2400 Вт). Предназначен для изготовления мебельных фасадов, распила, обработки длинных кромок и других работ с габаритными деталями. Чаще всего закрепляется с помощью различных приспособлений на верстаках и рабочих столах, вручную, держа инструмент на весу, сложно добиться нужной точности и аккуратности в обработке поверхностей и торцов.

Для оснащения небольшой мастерской достаточно приобрести фрезер средней мощности. Если при работе понадобится использование фрезы с большим диаметром, достаточно пройтись по заготовке несколько раз, чтобы уменьшить нагрузку на мотор и защитить его от ненужной перегрузки.

При больших объемах работ не всегда рационально тратить время на несколько подходов для обработки каждой заготовки. Поэтому лучше в этом случае приобрести фрезер большой мощности.

Как изготовить токарный станок по дереву своими руками: чертежи и технология

Самый простой способ собственноручно изготовить инструмент в домашних условиях – сконструировать токарный станок или фрезер из дрели или электрического мотора, снятого с другого инструмента. Этот процесс не так уж и сложен, поэтому каждый мастер способен справиться с его выполнением. Для этого потребуется электрический двигатель, мощность которого не превышает 500 Вт, и подручные материалы. В качестве привода может использоваться и дрель. Конечно, для изготовления токарного станка потребуются некоторые навыки.

Устройство задней бабки самодельного токарного станка по дереву

Для строительства станка необходимы следующие элементы:

• металлическая станина;
• электромотор;
• подручник;
• задняя бабка.

Не помешает обзавестись чертежом, который поможет сориентироваться в размерах и правильно изготовить все элементы конструкции для последующей ее сборки.

Как изготовить самодельный сверлильный станок своими руками с мотором

Для начала нужно подготовить вал электромотора. Для этого на него устанавливается планшайба, подойдет и стальной центр с резьбой. Монтаж второго центра осуществляется в трубку задней бабки. Для изготовления станины потребуется пара уголков размером 5х3 см, их длина – 15 см. К станине с помощью болтового соединения крепится мотор.

Пример самодельного сверлильного станка

На следующем этапе изготовления самодельного станка своими руками выполняется сборка бабки. Этот элемент формируется из пары горизонтальных и пары вертикальных уголков. К ней крепится труба, предназначенная для шпинделя. В нее нужно вставить болт, диаметр которого составляет 1,2 см. Предварительно его головка затачивается под прямым углом. Таким образом, обозначается центральная часть шпинделя. После этого бабка устанавливается на станине. На верхней стойке, которая соединяется с горизонтальными уголками, необходимо закрепить методом сварки трубку.

Для изготовления подручника нужно взять стальной стержень с фаской. Также этот элемент должен иметь отверстие, которое будет использоваться для закрепления опорной линейки. Необходимо вертикально приварить трубку со стопорным винтом к длинному уголку. Затем в нее вставляется стержень подручника.

В качестве шпинделя передней бабки будет использоваться ротор мотора, на котором закреплена планшайба. В ней нужно выполнить несколько отверстий. В центральной части будет вставляться вилка. Отверстия по краям предназначены для фиксации детали с помощью шурупов.

Даже с помощью простых инструментов можно создать интересные деревянные изделия, для этого необходимо изучить технологию работы с инструментом и практиковаться

Как изготовить своими руками из дрели токарный станок по дереву

Имея под рукой верстак с прочной и ровной рабочей поверхностью, можно соорудить токарный станок, не прибегая к строительству станины. Электрическая дрель в этом случае будет выполнять функцию вращательного привода и передней бабки. Согласно простейшему чертежу станка этот инструмент достаточно закрепить на поверхности верстака через шейку. Для фиксации подойдут струбцины и хомут.

Далее нужно изготовить упор, который будет выступать в роли задней бабки.

Этот элемент монтируется напротив дрели. Для его создания можно взять два бруска из дерева и регулировочный винт, заточенный с одного конца под конус. Если предполагается использование станка для обработки массивных деревянных заготовок, то желательно зафиксировать упор на столе с помощью струбцин.

Для изготовления инструмента своими руками достаточно недорогих материалов. Токарный станок на основе дрели можно использовать для вытачивания различных деталей:

• дверные ручки;
• конструкционные детали лестницы;
• декоративные изделия и т. п.

С помощью верстака с прочной и ровной рабочей поверхностью, можно сделать токарный станок из дрели своими руками

Чтобы расширить функциональные возможности инструмента, его конструкцию можно дополнить насадками и прочими приспособлениями, способными улучшить качество работы.

К таким усовершенствованиям можно отнести:

• выполнение намотки на трансформаторах;
• нанесение красящего состава поверх вращающейся детали для создания узоров;
• нанесение спиральных насечек на заготовку и т. п.

Установка специальной приставки в виде копира позволит использовать станок для создания целой серии одинаковых деталей или изделий по шаблону.

Пример многофункционального самодельного деревообрабатывающего станка из дрели

Фрезерование окружностей

Для исполнения задач в бытовых условиях может пригодиться устройство, способное облегчить прорезание круглых болванок.

К примеру, часто применяется циркуль, который можно создать своими руками.

Делается это приспособление по следующей схеме:

• Из подручных элементов для изготовления устройства используется обрезок фанеры, саморезы, деревянный барашек и болт с гайкой. Также понадобится фрезер, пила и шуруповёрт.
• На отрезке фанеры делается небольшая разметка. На нём обводится площадка, длина которой составляет 15 см, а ширина – 5 см. Важно, чтобы длина превышала радиус обработки, а ширина – размер площадки фрезера.
• Проделываются отверстия под крепёжные болты (их диаметр равняется 2-3 см). Для сверления используется перка.
• По серединной полосе насквозь прорезается паз. Необходимо проследить, чтобы его ширина не превышала размер осевого болта.
• Снизу фанерного листа проделывается углубление для расположения гайки с шайбой. Другую гайку крепят в деревянном барашке.
• Теперь можно собирать основную ось. Вместо шпильки применяют болт с достаточной длинной, предварительно отпилив у него шляпку.
• Циркуль устанавливается на фрезер и выполняется проверка работоспособности.

Важно! Вместо циркуля применяют параллельный упор, закреплённый в пазу на подошве. В него вкручивают шуруп со втулкой такого же размера, как и отверстие, а диаметр регулируют упором.

Шаблоны для фрезера

Очень большое распространение получили шаблоны. Они изготавливаются для производства конкретных изделий. Именно поэтому довольно большое распространение получил вопрос, как сделать шаблон для фрезера своими руками.

Фрезерный шаблон характеризуется следующими особенностями:

• Некоторые варианты исполнения предназначены для фрезерования заготовки по прямолинейному контуру, другие под углом или округлой формы. Очень часто применяется шаблон для фрезерования закругленных углов различного радиуса.
• Некоторые модели рассматриваемой оснастки оснащаются кольцами или подшипниками. Они подходят для ручных фрезеров. В случае применения кольца следует учитывать, что он не должен соприкасаться с установленным режущим инструментом во время фрезерования заготовки.
• Довольно сложной задачей можно назвать создание пазов необычной формы. В последнее время фрезерование пазов проводится при применении именно рассматриваемой оснастки. К примеру, можно быстро сделать трафарет для резьбы по дереву фрезером или для создания паза, подходящего к дверным петлям.

Шаблоны для фрезера своими руками зачастую изготавливаются из дерева. Этот выбор можно связать с тем, что подобный материал характеризуется высокой степенью обрабатываемости. Именно поэтому узоры на дереве ручным фрезером получить намного проще, так как шаблон будет полностью повторять геометрию.

В продаже можно встретить самые различные шаблоны, к примеру, ласточкин хвост. Однако, практически все мастера сталкиваются с тем, что приходится создавать подобное изделие своими руками при изготовлении уникальных деталей для мебели или других изделий.

Копировальное кольцо

Копировальные кольца – устройства, используемые в качестве бортов.

Во процессе фрезерования кольцо движется по шаблону, придавая необходимое положение инструменту. Для крепления колец используют винты, резьбовые отверстия и усики.

Диаметр кольца примерно соответствует аналогичному показателю фрезера. Для изготовления устройства применяется сталь, способная выдерживать большие нагрузки. Гибкие металлы не используются, поскольку они быстро деформируются.

Для производства похожего устройства пригодится угловой рычаг и копировальные щупы. Угловой рычаг обладает шкалой, каждое деление равняется 0,1 мм. Она помогает центровать упорное копировальное кольцо под фрезой, чтобы создать нужную форму дырок на болванках. Для удобства к приспособлению добавляют защиту от стружки и опорную плату, способную улучшить качество обработки кромки.

Во время прорезания фрезер не дотрагивается до краёв кольца. В обратной ситуации режущий инструмент повредится и скоро выйдет из строя.

Использование копировальных шаблонов и колец

Шаблоны предназначены для производства конкретных видов изделий. Они помогают сделать форму готовых предметов более точной и ровной. Готовые шаблоны, которые можно приобрести в магазине, обладают следующими характеристиками:

• Одни модели шаблонов используются для создания моделей по прямолинейному контуру, а другие предполагают круговую или угольную обработку. Часто для бытовых применяется шаблон, помогающий закруглять углы по разному радиусу.
• Отдельные виды шаблонов дополняются кольцами или подшипниками для ручной обработки. Если в модели есть кольцо, то при обработке оно не дотрагивается до краёв фрезера.
• Шаблоны применяются и при фрезеровании болванок с пазами необычной формы. К примеру, достаточно быстро своими руками изготавливается шаблон для создания пазов к петлям дверей.

Для изготовления шаблонов в бытовых условиях используют деревянные заготовки. Делается это из-за того, что древесина легко поддаётся обработке, поэтому на ней можно выполнить любые узоры для будущих работ. А при фрезеровании шаблон идеально состыкуется с предметами обработки из-за его способности точно повторять геометрию предмета.

Для изготовления шаблона своими руками кусок древесины помещают под фрезер и после нанесения разметки вырезают причудливые формы. Для использования в работе шаблон прикрепляется к болванкам двусторонним скотчем и прижимается струбцинами. Особенно удобно при помощи самодельных шаблонов обрезать не весь край материала, а только его углы.

Изготовление каретки для фрезера

Для того чтобы сконструировать станок ЧПУ, необходимо использовать несколько вариантов агрегатов. Устройства не заводского производства часто имеют рельсы из каретки машинки для печати, а также принтера. Основные качественные показатели влияют необратимым образом на показатели обработки и устройства на базе фрезерного станка с шипорезной кареткой, поэтому излишняя экономия может только навредить.

Детали

Чаще всего используются полированные валы, которые отличаются невысокой ценой. Покупка этих элементов труда не составит. Они подлежат монтировке и обработке. Чаще всего изготавливаются из прочной стали.

После этого верхние слои подлежат закаливанию индукцией, что благотворно влияет на период использования и показатель износа. Идеальная гладкость дает возможность перемещаться каретке по полированному слою предельно удачно. С обеих оконечностей валы можно крепить двумя руками без лишних проблем.

Но также на рынке имеется немало поддельных элементов из низкокачественного металла, так как вероятность точной проверки на месте равна нулю.

Недостатки:

1. Основание не фиксируется. Вал можно поддерживать только на основании двух крепежных устройств. Это дает возможность значительно облегчить инсталляцию собственноручно, но при этом в независимости от настольной опоры. Из-за этого повышается возможность допущения дефектов во время обработки изделия. По истечении времени направляющие для каретки токарного станка скатываются и искривляются.
2. Имеются провисания на длинных промежутках. Из-за провисов вал с длиной более 100 см не используют при обработке для станка. Имеют также значение толщины и длины валовой поверхности. Наилучший вариант – это 0, 05, а еще выгодней 0,06 – 0,1.

Подшипники в каретке для фрезера

Выделяют две разновидности подшипников при инсталляции направляющих:

• Втулки для шариковых элементов.
• Подшипники для обеспечения скользящей поверхности.

Шариковые цилиндрические обтекатели, а также детали для обеспечения качения по сравнению с рельсовыми каретками имеют два значительных минуса: незначительный уровень грузоподъемности и немаленький люфт. Для обеспечения поддержания веса шипорезная каретка устанавливается на направляющую линию по несколько валов.

Недостатки такого рода подшипников:

1. Выдерживают небольшую нагрузку.
2. Образование высокого давления вследствие невысокого ресурса функционирования. Необходимость периодической замены вала из-за образования канавки.
3. Опилки и липкая пыль забивают слоты.

Подшипники для обеспечения скольжения по поверхности производят из нетвердых металлов, таких как капролон. В случае выдерживания всех допусков показатели грузоподъемности и прецизионности подшипника скольжения достаточны высоки. Тем не менее опилки и грязь не способны навредить агрегату. Но это относится только к деталям из бронзы, которые качественно обработаны.

Со временем происходит износ изделия, который требует периодической подгонки, чтобы избавиться для избавления от зазоров. Как правило, для изготовления собственными руками применяют более доступные подшипники.

Валы для шлицевых втулок

Внутри продольного вала двигаются определенные втулочные шарики. Конструкция имеет высокий уровень жесткости, намного жестче, чем обычные валы после шлифовальной обработки. Имеют также более длительный период использования. Усиления крутильного вала имеют дополнительное значение. Они очень удачно могут быть инсталлированы на крепежную конструкцию вала.

Значительным недостатком шлицевого направляющего является дороговизна. Это является причиной редкого использования в стандартных агрегатах ЧПУ.

Цилиндрическая конструкция дает возможность удерживать равновесие по всей длине, не допуская провисающих элементов из-за веса, который имеет шипорезная каретка. Данный вид направляющих получил еще название линейных опорных валов. Имеют точную фиксацию вдоль корпуса механизма благодаря резьбовым отверстиям. Такие направляющие позволяют передвигать каретки с большим весом, не допуская провисания.

Недостатки, связанные с цилиндрическими валами станков:

• Недолгий период эксплуатации.
• Значительный показатель люфта стержней.

Если в линейных подшипниках в равной степени взаимодействуют с нагрузками разных направляющих векторов, то на валах с цилиндрическим сечением шипорезная каретка не настолько устойчива.

Это является следствием закрытой втульной поверхности, которой не обладает шипорезная каретка. А посему необходимо учитывать тот факт, что аппаратная часть с ЧПУ будет функционировать менее устойчиво, чем похожий станок, используя обыкновенные круглые рельсовые движители.

Современные цилиндрические рельсы производятся и известными компаниями, и небольшими кустарями. Это влияет на стоимость аппарата и его технические составляющие. Случается, что каретки и рельсы одного производителя не соответствуют общим стандартам.

Данный вид направляющих устанавливается в высокоточных металлорежущих станках с ЧПУ.

Основные разновидности: с шариками и роликами.

Направляющие с конфигурациями

Стандартные направляющие имеют дорожку, на которой установлены специальные каретки. Это дает возможность распределить нагрузку по всей длине дорожки – шарик прикрепляется к рельсовому движителю по дуге с высокой долей точности. Каретки с тяжелым весом не перестают двигаться прямолинейно. Имеют высокую долговечность с низким уровнем люфта.

Недостатки рельсов на шариках:

1. Места крепления должны быть прямолинейными и без всяких шероховатостей.
2. Трудный процесс монтирования на станок.

В открытой продаже имеется множество моделей кареток очень неоднозначных по грузоподъемности и натяжным элементам. По этой причине их производство не является домашним, в большей степени рыночная продукция высокого качества. Самые лучшие направляющие элементы выпускаются под брендом ТНК, а также Хивин.

Одно из лучших направляющих, которое имеет плоские качающие пазы. Вместо шариков встроены ролики.

Это сказывается на эффективности работы направляющих модулей. Лучше всего подходят для обработки камней, а также для таких металлов, как сталь и чугун.

Рельсы с призматическим сечением

Основное место установки: обрабатывающая промышленность. Рельсы не подлежат демонтажу, входят в структуру станины.

Очень сложно производить и ремонтировать. Не подлежат демонтажу своими руками. Использование: оборудование для профессионалов на базе ЧПУ.

: точная каретка для фрезерного стола.

Как сделать каретку для фрезера своими руками

Что можно использовать для изготовления самодельной каретки либо салазки в домашних условиях:

• уголки;
• подшипники;
• гайки;
• болты.

Используется только уголок из стали, и никогда алюминий. Сталь или кругляк можно еще больше закалить или ничего не менять. Но обязательно отшлифовать. Для инсталляции не надо выбирать широкие подшипники, лучше узкие, но с высокой долей трения. Диаметр болтов не может быть больше, чем внутренний поперечник своего катка.

Источник: https://metmastanki.ru/karetka-dlya-frezera-svoimi-rukami

Полный список того, что можно сделать ручным фрезером по дереву

С помощью грамотного подхода и самодельных приспособлений для закрепления фрезера в различных положениях на подвижной каретке, можно сделать ручным фрезером по дереву то, на что способны дорогостоящие станки. И фактически полностью заменить их функционал.

Основные же функции ручного фрезера следующие:

• Оформление торцов и кромок на заготовках, снятие фаски с помощью фигурных фрез.
• Вырезание по дереву декоративных узоров, а также заготовок различных форм.
• Изготовление пазовых соединений простых и сложных форм (включая ласточкин хвост).
• Фугование кромки доски для последующего склеивания (при установке фрезера на стол).
• Рейсмусование заготовок любой длины и ширины (при установке фрезера на каретку).
• Изготовление фрезерованных мебельных фасадов.
• Сверление отверстий разной глубины и диаметра, под мебельные шканты и пазы, произвольная выборка дерева по нужному шаблону.

Все вышеуказанное возможно с помощью оснащения инструмента специальными фрезами.

Приспособления и возможности ручного фрезера

Направляющая для фрезера

Приспособления, о которых пойдет речь, не просто делают удобной работу с ручным фрезером, а превращают ее в универсальный станок, о котором могут лишь мечтать, как профессионалы, так и любители. Многие приспособления могут работать в составе и другого вашего инструмента, например, дисковой пилы или электролобзика.

Более искушенным специалистам, которые уже хорошо знакомы с возможностями ручных фрезеров, пожалуй, будет интереснее взглянуть на пример практического применения ручного фрезера в отдельной статье посвященной изготовлению деревянной межкомнатной арки.

Направляющие шины для ручного фрезера

Направляющие шины не только облегчают управление фрезером, но и обеспечивают прецизионную обработки. Они представляют собой достаточно уникальные системы. Как видно из большой фотографии этой статьи, они могут использоваться в комбинации с различным ручным электроинструментом, легко наращиваются по длине, дополняются другими приспособлениями и могут носить даже специализированный характер, например как направляющая шина для фрезерования отверстий при изготовлении мебели.

Направляющая шина дает высокую точность при обработке мебельных плит. Она легко и прямо ведет фрезерную машину своим параллельным упором.

Направляющие шины и ряд других приспособлений не только повышают качество обработки, но и делают ее простой и удобной. Точность размеров и их воспроизводимость на любом количестве обрабатываемых деталей просто поражает даже опытных мастеров. Независимо от своего назначения любая из них снизу имеет эластичный пластиковый протектор, исключающий скольжение по обрабатываемой поверхности и ее повреждение.

Фрезерование ведут под любым углом к краю заготовки. Направляющая шина делает эту операцию простой. Закрепленная струбциной, она никогда не соскользнет даже с кромки детали.

Кроме того, направляющие могут легко устанавливаться непосредственно на стол-верстак с угловым упором. В этом случае используют направляющие небольшой длины. Многие направляющие комплектуются весьма практичной оснасткой. Так, ограничительная лапка, установленная на шину, фиксирует границы хода ручного фрезера. Установив ее в заданном положении, вы без труда будете воспроизводить идентичные по размеру пазы на различных деталях.

Ограничительная лапка направляющей шины позволяет фиксировать границы пазов и воспроизводить их автоматически на идентичных заготовках.

Безусловно, каждый мастер самостоятельно определяет приоритет того или иного приспособления для собственной машины, но начинают обычно с направляющей шины и пылеудаления. Направляющая шина, как вы увидите дальше, служит и базовой конструкцией для установки на электрический фрезер по дереву многих других приспособлений.

Защитный протектор направляющей шины исключает ее скольжение по обрабатываемому материалу и не царапает его поверхность.

Для разделки листов гипсокартона в размер применяют длинные направляющие.

Направляющие легко нарастить до нужной длины. Фреза, разрезая листы, одновременно подготавливает и их кромки. Такой раскрой исключает трудоемкий процесс заделки стыков: они получаются ровными и аккуратными.

Высокий уровень воспроизводимости сложных пазов обеспечивает направляющая шина. Изготовление этого классического столярного соединения, требующего мастерства, превращается в забаву .

Что можно делать ручным фрезером с разными фрезами

Краткий обзор фрез даст полное понимание того, что можно делать ручным фрезером по дереву и как его можно использовать в домашних условиях и столярной мастерской. Из основных видов часто используемых в работе с деревом можно выделить пазовые, кромочные и комбинированные фрезы.

Виды пазовых фрез и их назначение

Как понятно из названия, с помощью пазовых фрез можно сделать ручным фрезером пазы. А также использовать для нанесения декоративной фрезеровки на лицевые части мебели.

• Прямая пазовая. Простая цилиндрическая форма позволяет делать прямоугольный паз, ширина паза определяется диаметром фрезы. Подходит для рейсмусования.
• Дисковая пазовая. Ширина и толщина диска определяет глубину и ширину паза, который можно сделать ручным фрезером. Также используется для рейсмусования заготовок.
• Галтельная пазовая. В зависимости от формы фрезы, закругленной или V-образной, можно сделать ручным фрезером по дереву закругленный или треугольный паз разной ширины.
• Конструкционная пазовая. Обеспечивает более прочное и стабильное столярное соединение, Т-образное или «ласточкин хвост» в зависимости от формы фрезы.
• Фасонная пазовая. Используется для декоративного оформления фасадов и других лицевых заготовок.

Виды комбинированных фрез и их назначение

Для того чтобы сделать фрезером по дереву соединение «шип-паз» может понадобиться сразу две фрезы, которые в комплекте называются «комбинированные». Есть также вариант сделать «шип-паз» с использованием одной фрезы, путем сдвигания одной заготовки относительно другой на ширину шипа и паза.

Одиночные комбинированные фрезы позволяют нарастить длину заготовки из коротких остатков путем переворачивания одной детали относительно другой (чтобы соединение «шип-паз» сошелся).

Двойные комбинированные шипо-пазовые фрезы используются для изготовления вагонки из дерева и других облицовочных панелей с указанным столярным соединением. В комплекте идет сразу пара разных позиций, следует быть внимательным при использовании. Одни виды предполагают переворачивание заготовки, другие – работу в одной плоскости, чтобы соединение сошлось.

Федерейные комбинированные фрезы предназначены для декоративного оформления фасадной части мебели. С помощью федерейной горизонтальной фрезы можно сделать фрезером рельеф по плоскости фасада, а вертикальной – оформить цоколь (плинтус) по высоте. Двухсторонняя горизонтальная фреза позволяет сделать декоративную резьбу для последующей сборки в паз филенкой.

Обратите внимание, что данный вид снабжен подшипником для того, чтобы можно было фрезеровать не только по прямой, но и по радиусу, шаблону любой криволинейной формы.

Виды кромочных фрез и их назначение

С помощью кромочных фрез можно делать фрезером любые фаски на торцах заготовок. Как правило, этот вид фрез практически всегда оснащен подшипником по верхней или нижней части фрезы. Это дополнение помогает четко и ровно работать по шаблону и прогонять базу заготовки по любым радиусам и изгибам, с обрезкой.

Кромочные обгонные фрезы используются для снятия кромки под прямым углом. С их помощью можно делать фрезером деревянные заготовки для последующего склеивания в единый мебельный щит.

Кромочные фальцевые фрезы используются для выборки паза прямоугольной или квадратной формы, подходит для рейсмусования заготовок.

Кромочные калевочные и конусные фрезы предназначены для снятия фаски с полукруглым или скошенным краем на заготовках. Калевочная позволяет оформлять фаску как со «ступенькой», так и без нее, в зависимости от положения фрезера.

Кромочные фигурные и полустержневые фрезы помогают красиво оформить торец заготовки по всей толщине, с захватом нижней части. Работать с ними можно с мощностью фрезера от 1600Вт.

Также виды фрез по дереву подразделяют и по другим признакам, более подробно можно узнать из видео.

Чтобы не было прожогов на заготовках, а также чтобы сильно не перегружать мотор фрезера малой и средней мощности, не пытайтесь достигнуть желаемого эффекта за один проход. Лучше пройтись несколько раз по заготовке, чтобы достичь аккуратного и чистого реза на торце.

С помощью дополнительных приспособлений, фиксации инструмента на верстаке или подвижной каретке в вертикальном и горизонтальном положении, можно делать фрезером вручную действительно оригинальные и красивые предметы декора, отделки и мебельной обстановки.

Общие сведения

Ручной электрический фрезер относится к самым полезным инструментам, использующиеся при обработке древесины. Это хорошо понимают плотники и столяры. Они его приобретают одним из первых при комплектации своих мастерских. Ведь он заменяет большое количество ручных инструментов, включая пилы, стамески и рубанки.

В столярных и плотницких мастерских обычно этот электрический инструмент применяется вместе с шаблоном для фрезера. Такое дополнение делает более простым процесс управления механизмом. Использование вспомогательных приспособлений облегчает обработку поверхностей. С их помощью она выполняется наиболее аккуратно и точно.

Дополнительные устройства мастера используют, когда необходимо:

• сделать отверстие в изделии;
• вырезать фигурную деталь;
• обработать кромку заготовки.

На заметку! Фрезер позволяет обрабатывать дерево, пластмассу, алюминий. Для работы с каждым из материалов предварительно выбирается необходимый скоростной режим, а дополнительное оснащение применяется в зависимости от поставленных задач. Например, шаблоны для фрезера по дереву часто используются во время производства мебельных предметов.

Что такое параллельный упор?

Параллельный упор – жизненно важное приспособление при работе с фрезерным станком, нужный для прямого смещения фрезы вдоль поверхности базы (края верстака или ровного среза детали). Упор очень крепко фиксирует деталь, что дает возможность обрабатывать кромки и пазы.

Нередко при продаже фрезерного станка производитель поставляет и один из вариантов этого приспособления. Но житейские ситуации могут потребовать его доработки или даже переделки. Есть разнообразные конструкции, адаптированные для решения всевозможных задач.

Каждая конструкция имеет свои плюсы и минусы, что требует от мастера креативности и ответственности в принятии решения относительно предложенного уникального конструктива.

В подробном описании можно найти только два реальных факта об этом функциональном приспособлении – оно играет важную роль в выполнении некоторых процессов и может прилагаться производителем в составе комплекта для ручного инструмента – например, для циркулярной пилы. Прилагаемая инструментальная оснастка для любого параллельного упора содержит:

• штанги, входящие в выемки на фрезе;
• крепеж, удерживающий заданное положение, опорную часть;
• материалы для изготовления опорной части могут быть самыми разными – мебельная фанера, дерево, облицованное пластмассой.

Это стандартная фурнитура, изготовлением которой можно не озадачиваться, поскольку пружинные зажимы, маховики и профили можно приобрести в специализированных магазинах. С обратной стороны станины располагают маховики для регулировки зазоров с фрезой, фиксации упора на столе. При желании сделать конструкцию более функциональной и надежной можно добавить кожух для присоединения пылесоса, который сделает процесс работы чище, но добавит сложности в сборке и шума.

Небольшие доработки дают возможность делать не только прямые разрезы, но и фигурные. Деревянные бруски с одной стороной ровной, а второй – угловатой или с выемкой, вставляемые между опорной частью и кромкой материала, помогут вести станок по заданному маршруту.

Брусок добавляет неустойчивости, требует большей аккуратности в работе и усложняет спроектированную конструкцию.

Коротко о главном

Параллельный упор для ручного электрофрезера предназначен для точного выполнения прямолинейных резов. Он упрощает обработку кромок деревянных заготовок и облегчает создание пазов в деталях. Упорное приспособление для электрического фрезера выпускают многие производители инструмента. Нередко мастера используют такие модели, как Kreg PRS1015, DeWalt DE6913-XJ, Keepwork 800Х110 мм.

Упоры для ручного фрезера специалисты плотницкого дела часто изготавливают под конкретный вид работ. Их создают в основном из деревянных деталей. Металлические элементы тоже используется, но в меньшем количестве. Чтобы упорным устройством для ручного фрезера можно было выполнять обработку криволинейных поверхностей, его дополняют деревянным бруском с выемкой, которая по форме подходит к обрабатываемой плоскости.

Направляющая шина для фрезерных станков

Это приспособление для фрезера нужно для обеспечения прямого хода режущей кромки. Шина существенно экономит время, позволяя направить инструмент под любым углом к краю.

Уникальный вариант шины пользователь может создать для собственных нужд. Простейший вариант – линейка, закрепленная любым удобным образом. Для обеспечения устойчивости используют фанеру, прибивая к ней доску или брус, в который будет упираться край фрезерной базы, в то время как основа обеспечит зону обработки. Доску можно не прибивать, а присоединить пружинными зажимами. Это даст возможность использовать фрезы разного диаметра и корректировать расстояние от рабочей зоны в зависимости от размера фрезы.

Приспособления для фрезера по дереву, сделанные своими руками: упоры, шаблоны, направляющие шины

Фрезер для аккуратной работы требует вспомогательных устройств, в то же время комплект аппарата при продаже включает ограниченный набор таких предметов.

Рынок дополнений к фрезерным устройствам простирается от транспортира до многочисленных насадок. Пользователь, которому этого недостаточно, может сделать подсобные приспособления самостоятельно.

Назначение копировальных колец и шаблонов

Точность обработки дает использование копировальных колец. Это круги с выступами, которые движутся по шаблону. Кольцо фиксируется на основании фрезера любым удобным способом, главное – контролировать, чтобы ни кольцо, ни шаблон не соприкасались с рабочей частью инструмента. Шаблоны нужно закрепить на рабочем материале для обеспечения прилегания к основанию.

Безусловно, готовые варианты не всегда могут удовлетворить все запросы мастера, поэтому шаблоны делают вручную для узких нужд. Дополнить конструктив можно подшипниками или кольцами, подбираемыми по размеру фрезы.

Сложные пазы, выемки под дверные петли, декоративная и узорная работа также может быть выполнена с помощью доработанных шаблонов и колец.

Дополнительные детали

Использование фрезеровальных приспособлений на токарном станке невозможно без использования дополнительных деталей. Для монтажа узла на корпусе суппорта, приходится делать отверстия и крепить основание устройства болтами.

Дополнительные опоры – люнеты, уменьшат прогиб длинного вала при его обработке. Центра удерживают деталь большой длины. Цанги необходимы для крепления фрез в кулачковом патроне токарного станка и шпинделе приспособления. Они жестко фиксируют хвостовик инструмента, центрируют его и повышают точность обработки.

Применение машинных поворотных тисков увеличивает угол поворота детали без переустановки, повышает возможности оборудования. При работе по шаблону устанавливается копировальная втулка или подшипник. Он точно ведет инструмент по заданной траектории.

Другие приспособления

Циркулярные

Среди других приспособлений для фрезера по дереву особое место занимают циркулярные. Все круглые и овальные разрезы выполняются с их помощью. Циркуль представляет собой штангу со штифтом. Простое смещение штанги изменяет размер круга. Для отверстий малого радиуса, например, для врезки петель, циркульная конструкция крепится непосредственно на основание фрезерного станка.

Фрезер для вырезания кругов можно усовершенствовать под выпиливание овалов. Его можно сделать своими руками. Потребуется база, в которой для закрепления заготовок используются винты или присоски; башмаки, штанги для монтажа и кронштейн для фиксации конструктива с инструментом. Круглые проемы вырезаются, когда задействован один башмак, введение в приспособление второго дает возможность прорезать овальные отверстия.

Для изготовления пазов на узких поверхностях

Для изготовления такого варианта, конечно, можно некоторое время развлекаться с дрелью и долотом, и можно даже вырезать достаточно точное отверстие. Но сколько же времени будет потрачено впустую. Фрезер справится с этой задачей быстрее и четче. Но для это нужны определенные аксессуары.

• Состоять они могут из круглой или прямоугольной пластинки, закрепленной на основании инструмента.
• Два штыря на пластине обеспечат ровный ход инструмента. Оси штырей располагаются на линии фрезы, при таком условии паз будет сделан в центре детали, вне зависимости от толщины.
• При выполнении распила важно контролировать плотное прижатие штырей к заготовке с обеих сторон. Аналогичного результата можно добиться, используя два параллельных упора. Реальной является даже задача с одним параллельным упором, но заготовка должна быть закреплена между двух поверхностей.
• Если мастер постоянно имеет дело с распилами на узких поверхностях, можно сделать стол из двух частей, которые дадут возможность зажать материал между ними.
• Универсальное применение копировального кольца дает возможность защитить шаблон от режущей кромки.
• Ручная фреза с копировальным кольцом поможет заменить, например, столярные инструменты, применяемые при установке дверных петель, и сократить время, которое неминуемо будет затрачено, если у работника нет необходимых навыков работы с ними.

Для работ по установке дверных петель, например, изготавливается шаблон из куска дощечки. Это дополнительные временные затраты, которые затем с лихвой окупаются – пазы будут готовы за несколько секунд. Нередко можно встретить совет купить готовые шаблоны для фрезера. И это разумно, поскольку они есть в продаже и предназначены для однотипной, распространенной деятельности – например, установки дверных петель или при изготовлении мебели, где требуется несколько однотипных деталей.

Изготовление индивидуального шаблона целесообразно, если требуется уникальное изделие. Но тогда не имеет смысла делать его из прочного материала, особенно если он будет применяться одноразово – как, например, для реставрации антикварной мебели.

Крепежные, прижимные устройства могут использоваться как универсальные, так и рассчитанные на применение определенного вида техники. Их типы вариабельны – в виде колодки, башмака с пружиной или стальных пластин.

Зажимные отличаются тем, что остаются неподвижными в процессе обработки заготовки, однако они тоже разнообразны и достаточно сложны в изготовлении. Поэтому несмотря на обилие чертежей для умельцев, их предпочитают покупать в уже готовом виде, фабричного изготовления. Там хорошая балансировка самоторможения, привод бывает ручной, гидравлический или пневматически, качественный металл. Проще приобрести уже готовое устройство и модернизировать его под собственные нужды.

Для обработки тел вращения

Тоже есть специальные, готовые приспособления. Однако изготовители профессиональных инструментов не всегда в состоянии предугадать, какие у народных умельцев могут возникнуть надобности.

Пользователи охотно делятся своими наработками для обработки круглых перил для деревянной лестницы, балясин и прочего. И эти самодельные устройства не только не уступают фабричным, но иногда и превосходят их по качеству обработки и продуктивности.

Для фрезерования шипов

Для резки шипов используются специальные приспособления. В советах специалистов всегда есть отсылка на промышленные устройства. В них может быть сразу несколько функций – например, выполнение профиля для глухого и сквозного ласточкина хвоста и сквозного соединения с прямым шипом. Здесь огромное значение имеет точная траектория фрезы, качественный шаблон и копировальное кольцо.

​Топ рейтинг шаблонов для врезки петель и замков в межкомнатные двери

Монтажникам дверных петель необходимо иметь комплект хорошего строительного оборудования. Наряду с привычным набором они орудуют шаблоном для врезки петель и замков. Фрезерное приспособление нужно при установке дверной фурнитуры.

Зачем нужен шаблон для фрезера?

Чтобы купить шаблон для врезки петель и замков, надо изучить их типы и особенности работы. По сути, есть всего два их вида.

1. Большинство моделей шаблонов для фрезера сделаны в виде базы и множества вставок под каждый вид и размер фурнитуры. В применении они очень неудобны, поскольку придется всегда докупать новые вставки и носить с собой большую сумку с этими вставками.
2. Но существуют и более современный и универсальный инструмент для врезки фурнитуры в межкомнатные двери. На таких приспособлениях для установки фурнитуры, все размеры быстро настраиваются на самом станке для врезки петель и замков.

Далее подробно описаны плюсы и минусы каждого инструмента для монтажа петель и замков, опираясь на профессиональное мнение установщиков межкомнатных дверей, сделаем правильные выводы и раскроем всю правду о шаблонах для врезки замков и петель.

Какой шаблон для врезки петель и замков выбирают профессиональные мастера?

Квалифицированные монтажники дотошно выбирают нужные инструменты среди предлагаемого разнообразия. Они знают о том, что малейшая ошибка испортить дорогие двери и за них придется платить.

Каретка для фрезера УФК-Профи.

Лидер на рынке среди шаблонов для врезки петель и замков. Превосходит аналогичную строительную технику по стоимости, сроку эксплуатации, удобству и функциональности. Произведена отечественной компанией Мастер Профи, занимающейся производством профессионального и любительского инструмента для врезки фурнитуры в межкомнатные двери. Они знают, что нужно для точности при монтаже фурнитуры.

Используемый материал при производстве уфк-порфи: обработанный дюралюминий, конструкционный текстолит, полиацеталь, капралон, для передвижения матрицы используются каленые валы из нержавеющей стали 16 мм., тиски сделаны из стальных валов 8 мм. с применением трапецеидальной резьбы.

Подшипники линейного перемещения увеличенные, закрытого типа, немецкого производства. Пластики и иные хрупкие материалы в инструменте для установки петель и замков уфк-профи не используются.

Этот инструмент способен установить любую фурнитуру, даже только появившуюся на рынке. Работа с ним настолько точная, что создаётся впечатление, будто фурнитуру монтировали на заводе.

• От типовых замков до скрытых петель любой сложности, УФК-Профи отлично справляется с поставленной задачей.
• Универсальное и регулируемое приспособление для фрезера, врезает любые петли (скрытые тоже) одновременно в дверное полотно и коробку.
• Пригоден для монтирования всех видов запираемых механизмов без применения других инструментов.

Преимущества шаблона для врезки фурнитуры уфк профи:

1. Единственный существующий инструмент, у которого полное отсутствие погрешности при монтаже фурнитуры. Идеально точная заводская врезка;
2. Работает без вспомогательных наборов, инструментов и вставок. Одно компактное устройство установит абсолютно любую фурнитуру в межкомнатные двери;
3. Лёгкость использования. Специальные навыки и образование для работы не потребуются, простая настройка под петлю или замок который нужно установить, занимает не более 1 мин;
4. Работает со всеми типами фрезеров;
5. Монтаж всех типов петель производится одновременно в дверное полотно и коробку;
6. Врежет ригель всех размеров и скрытые петли;
7. Монтаж замков можно производить на уже установленных в проем дверях;
8. Шаблон для фрезера надежно крепится с помощью встроенных тисков;
9. Для мгновенного позиционирования каретки относительно края полотна или коробки, предусмотрена специальная разметка;
10. Компактный и удобный инструмент (вес 3.2 кг.).

Встроенные тиски шаблона, разработаны с двумя независимыми элементами, опорные и прижимные тиски регулируются не зависимо друг от друг. Это дает возможность:

• Еще более быстрой и точной настройки размеров. Поработав с кареткой пару раз, Вы будете точно знать как выставить тиски (исходя из ширины коробки или полотна) чтобы мгновенно без настройки врезать любую фурнитуру;
• Быстро смещать центр врезки;
• Увеличивать ширину захвата. Применяется для новых широких коробок (150-200 мм.) и одновременной врезке петель.

Универсальную каретку для врезки петель УФК-Профи стоит купить потому, что её рекомендуют все опытные специалисты. Они всегда применяют в своей работе лучшие инструменты.

Многочисленные положительные отзывы говорят о том, что инструмент для установки замков и петель УФК-Профи зарекомендовал себя как лучший универсальный шаблон, который не имеет аналогов по качеству врезки, удобству работы и надежности. Заказчики отмечают, что дверная фурнитура монтируется в считанные минуты.

По сравнению с аналогичными инструментами, каретка УФК-Профи стоит гораздо дешевле, при этом она легче, функциональней и удобнее в использовании.

Сайт официального производителя где можно купить шаблон для врезки петель и замков: https://master-profy.ru/ Адрес: М.О. Балашиха мкр. Кучино ул. Южная дом 9. Часы работы: Будние дни с 10:00 до 20:00, выходные с 12:00 до 18:00.

Видео-обзор и инструкции для работы с инструментом. Информация взята с официального источника производителя:

https://youtu.be/e3LAYEr21gohttps
://youtu.be/k65nNCM9QUQ

Шаблон для врезки петель Virutex

Один из аналогов с заводской врезкой. К сожалению, имеет ряд отрицательных сторон:

• В работе используется только фирменный фрезер. Если сломается какая-либо деталь, покупка другой модели обойдется дешевле;
• Долго и тяжело настраивается нужный размер;
• Для каждого вида услуг-врезки петель, замков и скрытых петель-требуется отдельный инструмент. Ориентировочная стоимость трёх приспособлений превышает 160 000 рублей;
• При врезке петель, нет возможности их врезать одновременно в коробку и полотно;
• Ригель вообще не врезается;
• Специалист будет вынужден транспортировать два инструмента общим весом 15 кг, что очень тяжело.

В целом есть и положительные отзывы. Получается качественная и ровная врезка.

Шаблон для врезки замков Gidmaster

По сравнению с предыдущей моделью, этот кондуктор для врезки замков довольно дешёвый вариант (в пределах 12 000 рублей). Но он далеко не универсален и пригодится только в работе с замками. Да и выполнить врезку возможно только с дрелью.

До того, как купить данную модель, важно учесть, что:

• Будут неточности в настройке размеров;
• Дрель работает хуже фрезера, у нее слишком малые обороты. Образуется рваные края в виде неровностей и сколов на эмалированных дверях;
• Подходят лишь фрезы с резьбой на цанге. Таких фрез в свободной продаже нет, придется каждый раз заказывать у токаря нарезку резьбы.
• Для установки петель, ригеля и ответных планок данный кондуктор для врезки замков не предназначен.

Шаблоны для фрезера со вставками и копировальными втулками

Шаблоны для врезки петель и замков со сменными вставками подходят больше для любительского использования. Но работа займет много времени, потому что конфигураций и размеров множество.

В этом случае придется потратить гораздо больше денег, чем планировалось. Приобретение минимального комплекта, который подойдет только на 5 видов петель, замков, скрытых петель, защелок и ответных планок, обойдется в 15 000 рублей. Для стандартного набора при котором вы сможете врезать 30% существующей фурнитуры придется отдать не меньше 25000 руб.

На сегодняшний день полный пакет вставок насчитывает свыше 200-х шт. Стоимость каждой вставки 300-500 руб. не считая цену самой базы для вставок и копировальных втулок, все это удовольствие оценивается свыше 65000 тыс. руб.

Высокая стоимость комплекта с которым можно работать, не основная проблема шаблонов для фрезера на базе вставок.

• Разместить все компактно не получится, а хаос в наборе скажется на качестве и оперативности выполнения услуги.
• С течением времени появляется все больше фурнитуры, вставки под которую нереально изготовить и охватить все.

Вставочные шаблоны имеют свои минусы:

1. Есть погрешность при монтаже фурнитуры. Вставки рассчитаны на определенный размер, а любая фурнитура имеет допуски +-0,5-1,5 мм.;
2. Одновременно врезать петли в полотно и дверь нельзя;
3. В новые широкие коробки врезать петли так же не получится;
4. Ненадёжная и опасная фиксация струбцинами;
5. Без крепления фрезера можно травмироваться;
6. Нет возможности врезать ригель;
7. Настройка отступов и позиционирования шаблона занимает порядка 15 мин на каждый вид фурнитуры. (информация взята из видео отзывов).

Количество нужных вставок обновляется каждый месяц. Старые вставки для фурнитуры, которая уже не пользуется спросом, нужно будет постоянно обновлять и докупать новые. В некоторых видео отзывах установщики дверей говорили, что у них набралось по 300 шт. вставок общем весом 40 кг. И с каждым годом их становится все больше и больше.

Какой инструмент лучше приобрести?

Исходя из выше перечисленного, универсальный шаблон для врезки петель и замков УФК-Профи не имеет аналогов. Он занимает вершину рейтинга по всем обзорам, где сравниваются подобные модели. Подтверждение тому отзывы профессионалов, которые годами используют только данную модель.

При покупке инструмента стоит обязательно остановиться на усовершенствованном варианте с тисками. Она более компакта и функциональная, чем предыдущие модели.
