Самоделки для уборки снега: снегоуборочная машина своими руками и приспособления – как сделать самому

При наличии небольшого участка, очистить его от снега при помощи лопаты и небольшого запаса времени не составит труда. Но при наличии больших территорий, такое занятие будет нецелесообразно – не обойтись без специальной техники.

Однако появляется другая проблема – стоимость этой роскоши. Поэтому, была написана данная статья, в которой мы расскажем, как сделать снегоуборщик самостоятельно, что будет гораздо дешевле покупного.

Чертежи и схемы

Для сборки снегоочистителей можно использовать чертежи, которые легко найти в интернете, или взяться за разработку собственной версии исходя из условий местности.

Существует четыре типа снегоуборочных машин:

• Бульдозерный. Колёса с укреплённым спереди отвалом.
• Шнековый. В нём снег по-немногу захватывается вращающимися лентами и перемещается к трубе, через которую выбрасывается.
• Вентиляторно-лопастной. По специальным отвальным ножам слипшиеся снежинки направляются к вентилятору, поднимаются лопастями к трубе и вылетают наружу.
• Воздушно-вентиляторный. Он работает как пылесос. Снежная масса втягивается сильной струёй воздуха и выкидывается на улицу.

В городах применяются все эти виды очистительного оборудования, но в сельской местности воздушно-вентиляторный тип сделать трудно, так как для всасывания снега нужен очень мощный двигатель. Поэтому в статье рассматривается создание только первых трёх вариантов.

Разновидности

Снегоуборочную технику можно разделить на две категории, которая зависит от их особенностей – тип управления и вид энергоносителя. В первом случае, устройство может быть самоходное или несамоходное. Что касается питания – тут тоже две разновидности.

Снегоочистительная машина может работать на электричестве или бензине. Они различаются по своим характеристикам – бензиновый агрегат мощнее и не привязан к местности, а электрический, в свою очередь, более дешевый, прост в управлении.

Необходимые инструменты и материалы

Перед выбором материалов и изготовлением приспособления следует запомнить, что двигатель бензопилы имеет небольшую мощность. Не стоит использовать агрегат для очистки льда или сильно смёрзшегося снега во избежание его поломки.

Вначале нужно подумать, из чего делать уборщик и какими приспособлениями при этом пользоваться. Нетрудно догадаться, что для выполнения разных видов работ понадобятся различные материалы. Они будут указаны в инструкции по изготовлению той или иной конструкции.

Какие инструменты следует применять:

• сварочный аппарат;
• молоток, плоскогубцы, отвёртка;
• разные ключи;
• напильник;
• болгарка и дрель;
• ножовка;
• тиски.

Снегоуборщик с отвалом

Самое лёгкое — это собрать моторизированный снегоочиститель из уже готового изделия, немного переделав его. Но можно поступить иначе и сделать его самостоятельно.

В первом случае за основу этого агрегата берётся обычный ручной очиститель промышленного образца с двумя или четырьмя колёсами. Во втором — все детали достаются или изготавливаются своими руками.

Материалы для сборки снегоуборщика

• металлические листы 2, 3 или 4 мм;
• трубы калибром 50-70 мм;
• подшипники (по месту);
• угольники для рамы;
• колёса;
• оси;
• бак стиральной машины, котёл или кастрюля;
• звёздочки или шестерни;
• цепи или ремни;
• болты, гайки;
• электроды.

Снегоочистители из промышленных образцов

Агрегат выполняется из мобильных, а не ручных устройств. Есть два варианта таких приспособлений. Первый из них со стационарной осью, а второй — с вращающейся. На обоих аппаратах (или на поворотной штанге) укреплён отвал.

Лучше выбирать вариант с одной или двумя осями, которые вращаются, а колёса жёстко закреплены на них. Тогда потребуется минимальная доработка.

Пошаговая инструкция:

1. Снимается одно или два колеса (передние, если снегоочиститель двуосный).
2. На освободившуюся ось наваривается (или укрепляется другим образом) звёздочка, например, от мотоцикла. Желательно установить её поближе к ступице одного из колёс.
3. Конструкцию собирают обратно.
4. К ручке (если вариант одноосный) или к раме привинчивается пластина. На ней закрепляется бензопила так, чтобы цепь, накинутая на приваренную звёздочку, была нормально натянута.

Если ось заварена наглухо, надо сделать следующее:

1. Снять колёса.
2. Подобрать к ним ось или толстый стержень.
3. Выточить ступицы или стаканы, чтобы колёса «сидели» плотно.
4. Приварить к раме металлические уголки с отверстиями под новую ось.
5. Укрепить ведомую звёздочку (от мотоцикла, например).
6. Собрать конструкцию — вставить ось в уголки (старую можно не отрезать, если она не мешает) и насадить колёса.
7. На раме или ручке укрепить бензопилу.

При работе таким агрегатом не надо будет тратить много энергии. Нужное усилие создаст двигатель пилы.

Самодельный очиститель бульдозерного типа

Этот вариант повторяет два предыдущих. Разница в том, что большинство деталей и узлов выполняется самостоятельно.

Для его изготовления необходимо достать колёса. Можно позаимствовать их со старого велосипеда. Или снять одну или две полные колёсные пары с тачки или любого транспортного средства, отслужившего срок. Затем подобрать к ним ось, на которой они будут укреплены стационарно.

Вся работа заключается в следующем:

1. Из обычных или профильных труб сваривается одно- или двуосная рама.
2. К ней привариваются уголки с отверстиями.
3. В них вставляют ось с предварительно закреплённой звёздочкой.
4. Насаживают колёса.
5. Приваривают стационарные трубы или поворотный механизм для отвала.
6. Устанавливают пластину с бензопилой.

Изготовление самодельного отвала

Эта часть очистителя выполняется из металлических листов, бочки, трубы большого диаметра или какого-нибудь бака (от электронагревателя, например).

Основные размеры подбираются самостоятельно в зависимости от мощности бензопилы. Отвал более метра длиной делать не рекомендуется, так как двигатель может не вытянуть такой нагрузки.

Выполняя отвал из листов, их предварительно расчерчивают. Затем вырезают детали, которые сваривают друг с другом. Форма этого узла снегоочистителя может быть любой.

При изготовлении отвала из цилиндрической заготовки, её обрезают, как показано на рисунке. Если узел выполняют из трубы, то по бокам устанавливают борта. Снизу (для жёсткости) приклёпывают нож, сделанный из длинной, заострённой полосы металла.

Как сделать снегоуборщик своими руками

Изготовление самодельной снегоуборочной машины для дома своими руками — отличная возможность не тратиться на приобретение дорогостоящих моделей от ведущих производителей и в то же время избежать трудоемкой расчистки участка от снега с помощью лопаты. Кроме того, техника собственного изготовления станет предметом гордости любого хозяина загородного дома или дачи.

Собрать самодельную снегоуборочную машину будет несложно, если иметь представление о принципе работы такой техники и ее устройстве. Для расчистки снега с поверхности дорожек и двора собственного дома достаточно будет собрать шнековую или роторную модель. Это несложные по устройству машины и изготовить их под силу каждому. Изготовление комбинированного самодельного снегоуборщика своими руками несколько сложнее, но при желании можно справиться и с этим.

Снегоуборочные машины могут быть как самоходными — на колесном или гусеничном ходу, так и несамоходными, для движения которых требуются усилия оператора

Перед тем как сделать своими руками снегоуборочную машину, необходимо определиться с типом двигателя. Оснащая технику двигателем внутреннего сгорания, следует учесть, что это будет достаточно мощный агрегат, который сможет функционировать на любой поверхности вашего участка. Однако, комплектующие и топливо для него достаточно дорогостоящие. Кроме того, к недостаткам относят сложное техническое содержание такой техники.

Что касается снегоуборочной машины своими руками с электродвигателем, то в этом случае можно использовать любой мотор от сравнительно мощного электрооборудования. Подойдет двигатель от триммера или электропилы. К достоинствам такой техники можно отнести доступность электроэнергии, к недостаткам — небольшой радиус действия. Чтобы охватить всю территорию потребуется наличие удлинителя или уличной проводки с несколькими розетками.

Полезный совет! При сборке электрического снегоуборщика своими руками следует учесть, что для электродвигателя необходима хорошая гидроизоляция, так как он боится влаги.

В сети можно отыскать большое количество видео самодельных снегоуборщиков, просмотр которых поможет наглядно ознакомиться с технологией изготовления снегоочистителей различных типов.

Устройство роторной снегоуборочной машины

Шнековый вариант

Приспособление с отвалом имеет недостатки и главный из них — трата времени и сил на откидывание пласта снега, подцепленного отвалом. Часто его оставляют прямо у дороги, создавая высокие сугробы, что не всегда приемлемо.

Вариант снегоочистителя со шнеком позволит избавиться даже от придорожных наносов, ведь его конструкция предусматривает отброс захватываемой массы на расстояние в несколько метров. Это поможет полностью очистить двор или улицу, оставив кучи у забора.

Этот вариант приваривается или привинчивается спереди к раме с колёсами, которую можно снять со старой тачки, например.

Другая конструкция представляет собой бесколёсный вариант, управляемый трубой. Корпус укреплён на раме из уголков, снизу которой привинчены лыжи.

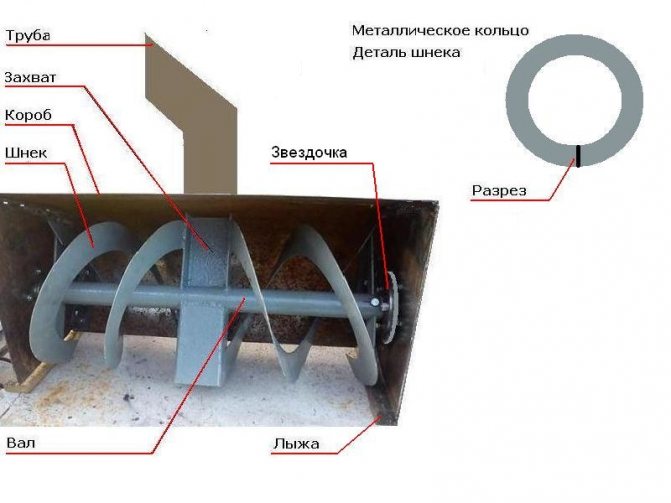

Основные узлы и материалы обоих вариантов:

• короб — сваривается из листов металла;
• центральный вал — представляет собой трубу ¾-2 дюйма;
• захват (лопатка) — пластины из железа или куски швеллера;
• опорные элементы;
• шнек — выполнен из колец или ленты;
• звёздочка от мотоцикла;
• лыжа из пластин или труб;
• рама из уголков;
• подшипники;
• труба для выброса снега — можно взять от печи.

Последовательность сборки шнека:

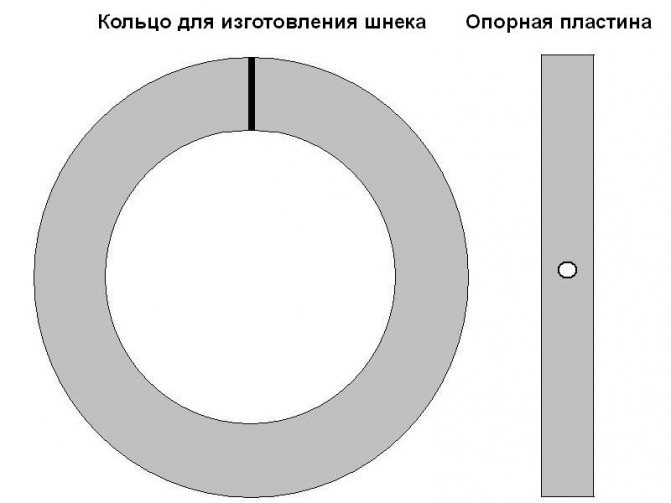

1. Из кровельных листов или другого металла вырезаются 4 кольца и 6 опорных пластин.



2. Насаживают шесть полос на вал и приваривают к нему под углом 90°. Затем укрепляют звёздочку и напрессовывают подшипники.



3. Между средними направляющими вставляют две лопатки, выполненные из пластин. Их приваривают к валу и к опорным элементам. Если в качестве лопастей захвата применяют куски швеллера, то их поворачивают на 180° относительно друг друга.



4. Кольца разрезают, отгибают и приваривают так, чтобы получились две взаимоперекрещивающиеся спирали.



Разогнуть их можно двумя путями:

1. Зажать среднюю часть в тиски, захватить один край плоскогубцами и оттянуть в сторону. То же самое проделать с другим концом.
2. Приварить один край к опорному элементу у лопатки и растянуть.

Если кольца выполнены из толстого материала, и плоскогубцами трудно их ухватить, то можно применить два зажимных приспособления, например, тиски.

После изготовления шнека расчерчивают лист металла и сваривают короб. В его средней части вырезают отверстие под трубу для выброса снега. Можно сделать её самостоятельно или применить уже готовую от железной печки. Некоторые умельцы используют пластиковые.

Затем в корпусе прорезают прямоугольное отверстие напротив звёздочки — для прохода цепи. Короб устанавливают на раму с полозьями или колёсами и укрепляют бензопилу.

Самостоятельное изготовление шнека

Шнек для снегоуборщика – это основная подвижная часть агрегата, изготовление которой не вызывает затруднений. Лучше всего для изготовления шнека использовать резиновую ленту от транспортера толщиной 10 мм и длиной 1,5 м. Из резиновой полосы необходимо вырезать кольца в количестве 4 штук с диаметром 28 см. Детали легко вырезаются с помощью электрического лобзика.

Совет! Чтобы вырезать кольца из ленты, можно обойтись и без лобзика. Вкрутите в небольшую дощечку 2 острых шурупа и используйте данное приспособление как циркуль. После нескольких полных оборотов резака кольцо будет вырезано.

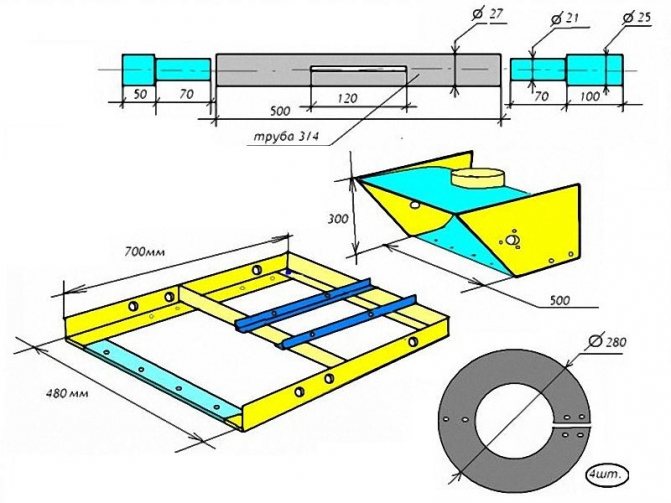

Ниже приведены чертежи всех деталей шнека.

В качестве вала берется металлическая труба диаметром 27 мм. К ее концам закрепляются переходники, на которые устанавливаются подшипники. В центральной части трубы делается пропил длиной 120 мм, в который будет установлена центральная пластина, предназначенная для отбрасывания снега. Также на трубу одеваются и привариваются 4 пластины. К ним и к центральной пластине будут крепиться резиновые кольца. Как это делается, хорошо видно на следующем фото.

Вентиляторный агрегат

Промышленный вариант подобного типа (Вьюга) давно применяется в хозяйстве многими людьми. Но его можно собрать и своими силами.

Этот снегоуборщик очень надёжен и прекрасно справляется с основным делом.

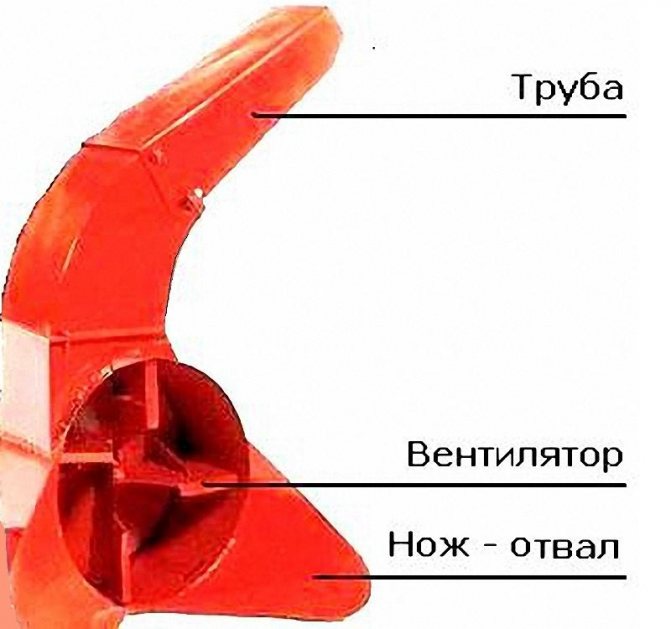

Он состоит из небольшого количества деталей:

1. Ножи выполняют две функции: подрезают снег и направляют их к вентилятору.
2. Ротор с лопастями захватывает пласты слипшихся снежинок, закручивает их и с большой скоростью выталкивает через отверстие в корпусе.
3. Труба служит направляющей для потока выбрасываемого снега.

Для изготовления подобного агрегата необходимы следующие материалы:

• листовое железо 1-3 мм для корпуса и отвалов и толщиной 5-10 мм для лопастей;
• вал для ротора;
• звёздочка;
• угольники для варианта на лыжах или колёсная пара;
• трубы для выполнения ручек.

Порядок изготовления конструкции

Сначала делают корпус с ножами. Для этого необходимо:

1. Определиться с диаметром вентилятора и рассчитать длину окружности по известной формуле L=πD.
2. К полученной величине прибавить припуск 1 см в случае применения сварочного аппарата и 2 см при соединении краёв болтами или заклёпками.
3. Затем нужно из листа вырезать полосу длиной L+(1 или 2 см) необходимой ширины (например, 10-15 см).
4. Согнуть заготовку на оправке и заварить её. Или просверлить в месте нахлеста отверстия и соединить другим способом.
5. Начертить на листе круг диаметром D для задней стенки корпуса и ножи треугольной формы с закруглением на одном углу.
6. Все заготовки приварить на место.

Выполнение вращающегося узла:

1. Насаживают на подшипник вал длиной 20-30 см так, чтобы с одной стороны выглядывало 5-6 см. Для его изготовления могут понадобиться услуги токаря. Если в хозяйстве имеется необходимая деталь с подшипником, то можно применить её.
2. Определяют центр круга (задней стенки) и просверливают его сверлом, калибр которого на 3-5 мм больше диаметра вала.
3. Измеряют внешние габариты подшипника и вырезают из железа стакан для него. Он должен быть с лапками, чтобы просверлить их и закрепить эту деталь винтами.
4. Надевают на подшипник стакан, а на вал напрессовывают или насаживают и зажимают винтами подходящую по диаметру трубу.
5. К ней приваривают лопасти — пластины из толстого железа.
6. Вращающийся узел закрепляют изнутри корпуса, чтобы снаружи оставалось 5-6 см.
7. На этот «хвостик» наваривают звёздочку.

В самом конце выполняют чертёж трубы и вырезают заготовку, которую сгибают и заваривают. Сверху корпуса (в центре или немного сбоку) проделывают отверстие. Затем укрепляют трубу. Её верх желательно выполнить поворотным, чтобы можно было направлять поток снега куда нужно.

Всю конструкцию устанавливают на раме (спереди) с лыжами или колёсами. Бензопилу укрепляют, как и в предыдущих.

Схема механического устройства

Устройство снегоуборщика довольно просто и имеет в основе несущую раму. На нее монтируются двигатель, снегозахватывающий ковш, рукоятки.

Главной рабочей деталью является шнек, который, вращаясь, собирает и перемещает снег к крыльчатке, где снежная масса захватывается лопастями и подается сначала в полость механизма, а затем в выбросную трубу.

Схема самодельного снегоуборщика наглядно демонстрирует устройство агрегата.

Самый простой снегоуборщик – одноступенчатый. Захват и отброс снега у снегоуборщиков Чемпион 656, lux 163, Патриот осуществляется только вращающимся шнеком. В двухступенчатых конструкциях шнек дополнен металлической пластинкой-лопаткой (ротором), прикрепленной посередине приводного вала.

Видео: Самодельный роторный уборщик снега

Более подробно о роторном снегоуборщике смотрите на видео:

Эта конструкция применяется для уборки больших объемов снега и обеспечивает его выброс на расстояние до 12 м.

Мощность двигателя определяет тип снегоуборщика:

• Ручной, механический. Двигатель мощностью в 2,5-5 л.с. приводит в действие рабочие детали, а продвижение агрегата идет за счет прилагаемой пользователем физической силы. Снегоуборщик механический своими руками сделать проще всего.
• Любопытно, что “механическим снегоуборщиком” называется также пластиковая лопата с ручкой в виде металлической скобы, снабженная с обратной стороны усиливающими ребрами жесткости, с прикрепленным к лицевой стороне вращающимся шнеком.
• Если держать правильный наклон лопаты, чтобы шнек не висел в воздухе, а именно вращался, такой вариант “мотолопаты” без двигателя весьма эффективен для уборки не утрамбованного снега (до 10 см) на небольших площадях, особенно в труднодоступных местах.
• Самоходный. Достаточно мощный двигатель, от 10 л.с., обеспечивает работу оборудования и движение колес или гусениц.

Гусеничная мини-техника

При нагрузке на глубоком снегу предпочтительнее гусеничный ход. Снегоуборщик своими руками на гусеничном ходу несложно сделать из гусеничной радиоуправляемой детской машины. Подойдет и минитрактор на гусеничном ходу.

Такую конструкцию можно оснастить фарами, веб-камерой и управлять ею дистанционно (пультом). Снегоуборочная мини-техника на гусеничном ходу считается наиболее производительной.

Меры предосторожности

Основную опасность представляет шенк, который способен не только намотать на себя одежду, а ударить или вовсе поранить руку или ногу. Во время уборки снега следует соблюдать ряд правил:

• Надеть тёплую одежду и обуть нескользкую обувь.
• Использовать защитные наушники, перчатки и очки.
• Не направлять поток снега в сторону людей или машин.
• Если снегоуборщик электрический, то не стоит забывать о кабеле.

Следует помнить и об опасности при заправке агрегата, ведь допущенные ошибки могут привести к возгоранию или взрыву горючего.

Снегоуборщик может работать не только зимой, но и в другие сезоны. Вентиляторный вариант (если его поставить отверстием вверх) можно применить для обмолота кукурузы. Или дополнить его трубами и использовать в качестве устройства принудительной вентиляции.
