Как подобрать горелку для сварочного полуавтомата – 5 ключевых факторов

В этом поможет систематический подход. На самом деле всего 5 ключевых факторов

определяют выбор горелки:

1. Сила тока
2. Длина рукава
3. Метод охлаждения
4. Эргономика
5. Удобство обслуживания

Рассмотрим каждый подробнее, чтобы сформировать представление об оптимальном варианте для вашего сварочного оборудования.

Сила тока

Все предельно просто. Достаточно запомнить максимальную силу тока сварочного устройства и рассматривать для выбора горелки с приблизительно равным показателем.

Приведем простой пример из возможных вариантов от FUBAG. Если у вас полуавтомат FUBAG IRMIG 200 SYN, вам лучше всего взять горелку с запасом – FB 250. Но есть и такие варианты, где стоит немного уступить в меньшую сторону. Например, для FUBAG IRMIG 160 рекомендуемый выбор горелки на 150 А (FB 150).

Более подробно увидеть возможные сочетания можно в таблице рекомендаций:

Горелки

Артикул: 071.505.000 Горелка MIG MP 500 5м водяное охлаждение DME50005 Полуавтоматическая горелка MIG MP 500 с водяным охлаждением. Подключается ко всем сварочным аппаратам с Евроадаптером.
Цена: 20 498 р

Артикул: 071.504.000 Горелка MIG MP 500 4м водяное охлаждение DME50004

Полуавтоматическая горелка MIG MP 500 с водяным охлаждением. Подключается ко всем сварочным аппаратам с Евроадаптером.

Цена: 18 079 р

Артикул: 071.503.000 Горелка MIG MP 500 3м водяное охлаждение DME50003

Полуавтоматическая горелка MIG MP 500 с водяным охлаждением. Подключается ко всем сварочным аппаратам с Евроадаптером.

Цена: 16 795 р

Артикул: 071.455.000 Горелка MIG MP 450 5м DME45005

Полуавтоматическая горелка MIG MP 450 с воздушным охлаждением. Подключается ко всем сварочным аппаратам с Евроадаптером.

Цена: 25 194 р

Артикул: 071.454.000 Горелка MIG MP 450 4м DME45004

Полуавтоматическая горелка MIG MP 450 с воздушным охлаждением. Подключается ко всем сварочным аппаратам с Евроадаптером.

Цена: 20 533 р

Артикул: 071.453.000 Горелка MIG MP 450 3м DME45003

Полуавтоматическая горелка MIG MP 450 с воздушным охлаждением. Подключается ко всем сварочным аппаратам с Евроадаптером.

Цена: 17 852 р

Артикул: 071.365.000 Горелка MIG MP 36 5м DME3605

Полуавтоматическая горелка MIG MP 36 с воздушным охлаждением. Подключается ко всем сварочным аппаратам с Евроадаптером.

Цена: 13 566 р

Артикул: 071.364.000 Горелка MIG MP 36 4м DME3604

Полуавтоматическая горелка MIG MP 36 с воздушным охлаждением. Подключается ко всем сварочным аппаратам с Евроадаптером.

Цена: 12 543 р

Артикул: 071.363.000 Горелка MIG MP 36 3м DME3603

Полуавтоматическая горелка MIG MP 36 с воздушным охлаждением. Подключается ко всем сварочным аппаратам с Евроадаптером.

Цена: 9 565 р

Артикул: 071.255.000 Горелка MIG MP 25 5м DME2505

Полуавтоматическая горелка MIG MP 25 с воздушным охлаждением. Подключается ко всем сварочным аппаратам с Евроадаптером.

Цена: 9 761 р

Артикул: 071.254.000 Горелка MIG MP 25 4м DME2504

Полуавтоматическая горелка MIG MP 25 с воздушным охлаждением. Подключается ко всем сварочным аппаратам с Евроадаптером.

Цена: 8 155 р

Артикул: 071.253.000 Горелка MIG MP 25 3м DME2503

Полуавтоматическая горелка MIG MP 25 с воздушным охлаждением. Подключается ко всем сварочным аппаратам с Евроадаптером.

Цена: 7 069 р

Артикул: 071.245.000 Горелка MIG MP 24 5м DME2405

Полуавтоматическая горелка MIG MP 24 с воздушным охлаждением. Подключается ко всем сварочным аппаратам с Евроадаптером.

Цена: 12 078 р

Артикул: 071.244.000 Горелка MIG MP 24 4м DME2404

Полуавтоматическая горелка MIG MP 24 с воздушным охлаждением. Подключается ко всем сварочным аппаратам с Евроадаптером.

Цена: 9 286 р

Артикул: 071.243.000 Горелка MIG MP 24 3м DME2403

Полуавтоматическая горелка MIG MP 24 с воздушным охлаждением. Подключается ко всем сварочным аппаратам с Евроадаптером.

Цена: 8 335 р

Артикул: 071.155.000 Горелка MIG MP 15 5м DME1505

Сварочная горелка MIG MP 15 с воздушным охлаждением подключается ко всем полуавтоматам с евроадаптером. Длина горелки с кабелем 5 метров. Горелка рассчитана на сварочную проволоку диаметром до 1 мм.

Цена: 7 092 р

Артикул: 071.154.000 Горелка MIG MP 15 4м DME1504

Сварочная горелка MIG MP 15 с воздушным охлаждением подключается ко всем полуавтоматам с евроадаптером. Длина горелки с кабелем 4 метра. Горелка рассчитана на сварочную проволоку диаметром до 1 мм.

Цена: 6 192 р

Артикул: 071.153.000 Горелка MIG MP 15 3м DME1503

Сварочная горелка MIG MP 15 с воздушным охлаждением подключается ко всем полуавтоматам с евроадаптером. Длина горелки с кабелем 3 метра. Горелка рассчитана на сварочную проволоку диаметром до 1 мм.

Цена: 5 048 р

Длина рукава

Исходим из поставленных задач. Чем дальше будет использоваться сварочная горелка от полуатомата, тем длиннее должен быть рукав. Обычно длина варьируется от 3 до 5 метров. Мастера предпочитают брать с запасом, что наверняка пригодится, если не сейчас, то в будущем. Но все это индивидуально, ведь некоторые убеждены – чем короче рукав, тем меньше энергопотерь.

Вес горелки и как это влияет на сварщика

Горелки можно условно разделить на два типа: для легкого производства и для тяжёлой промышленности. Стандартный классификатор относит горелки до 240 Ампер к легкой промышленности, а горелки от 240 Ампер к тяжелой промышленности. На нашем сайте вес горелки указан полностью, вместе с рукояткой, кабелем и евро адаптером.

Чем больше максимальный сварочный ток у горелки, тем толще сечение медного кабеля, а значит и вес. Для примера сравним две горелки, самую популярную MP 15 (3 метра) и самую промышленную (с воздушным охлаждением) MP 450 (3 метра) — вес первой — 1,6 кг, а второй 3,7 кг. Более чем в два раза. Чем тяжелей горелка, тем сложней ей управлять. Особенно, если кабель горелки в натяжении, а не лежит на поверхности.

Метод охлаждения

Охлаждение горелки может быть воздушным или жидкостным. Для токов до 250 А вполне хватит охлаждения воздухом. С таким инструментом легко выполнять короткие швы, не боясь перегрева.

При протяженных швах, высоких нагрузках и большом объеме работ актуальны горелки с жидкостным охлаждением. В них предусмотрены дополнительные каналы для подачи и отвода жидкости. Рабочая жидкость подается из специального модуля охлаждения, к которому подключается горелка. Работать такими горелками без жидкости небезопасно.

Диффузоры газовые

Диффузоры равномерно распределяют поступающий газ к соплу.

Артикул: 071.500.005 Диффузор газовый керамический (MIG MP 400/500) VKO5028

Газовый диффузор керамический для горелки MIG MP 400/500 устанавливается на гусак полуавтоматической горелки и служит для равномерного распределения поступающего газа в сопло.

Цена: 70 р

Артикул: 071.360.005 Диффузор газовый керамический (MIG MP 36) VKO3632-2

Газовый диффузор керамический для горелки MIG MP 36 устанавливается на гусак полуавтоматической горелки и служит для равномерного распределения поступающего газа в сопло.

Цена: 58 р

Артикул: 071.240.005 Диффузор газовый керамический (MIG MP 24/240) VKO2420

Газовый диффузор керамический для горелки MIG MP 24/240 устанавливается на гусак полуавтоматической горелки и служит для равномерного распределения поступающего газа в сопло.

Цена: 60 р

Эргономика

выполнен из эластичного формованного полимера. Что обеспечивает максимальное удобство использования горелки.

Далее обратите внимание на рукоятку горелки. Рассматривайте те варианты, где используется термостойкий изоляционный материал

. Именно он защищает сварщика от высоких температур и воздействия электрического тока.

Форма горелки

должна быть анатомически удобной. Горелка должна «лежать» в руке. Идеально, если есть
прорезиненные вставки
— они дополнительно защищают от скольжения. Лучше всего если
кнопка запуска
будет расположена под пальцами – это влияет на скорость команды и точность операций.

Последнее на что стоит акцентировать внимание в рамках эргономики – наличие евроразъема

. С ним подключение горелки будет быстрым и безопасным. Помимо этого, расширится спектр возможных аппаратов для совместного использования.

Принцип работы

Идущая в комплекте газовая горелка для полуавтомата – это исполнительное устройство для получения сварочного шва в среде защитного газа.

Газовая горелка для полуавтомата

Принцип работы следующий:

• Горелка помещается к основному металлу на расстояние образования дуги.
• Перед началом розжига дуги за несколько секунд в сварочную зону подается защитный газ.
• Напряжение подается на токоподводящий наконечник, а соответственно и на электродную проволоку.
• В сварочной дуге электродная проволока плавится и каплями с потоком газа попадает в сварочную ванну.
• При перемещении горелки вдоль соединяемых элементов образуется сварной шов.
• Среда защитного газа обеспечивает получение качественного и чистого шва.

Во время проведения сварных работ элементы горелки подвергаются воздействию высоких температур. Особенно страдают газовое сопло, токоподводящий наконечник и электродный держатель, также именуемый диффузором и газорассекателем.

Устройство горелки для полуавтомата

• основа горелки;
• изоляционное кольцо;
• электродный держатель;
• токоподводящий наконечник;
• газовое сопло.

Выход из строя, например, токоподводящего наконечника, препятствует подаче сварочной проволоки для заполнения ванны.

Популярные модели

Компания Lincoln Electric выпускает целую линейку двух- и четырех- роликовых механизмов, подающих сварочную проволоку. Не стоит забывать и про другие торговые марки.

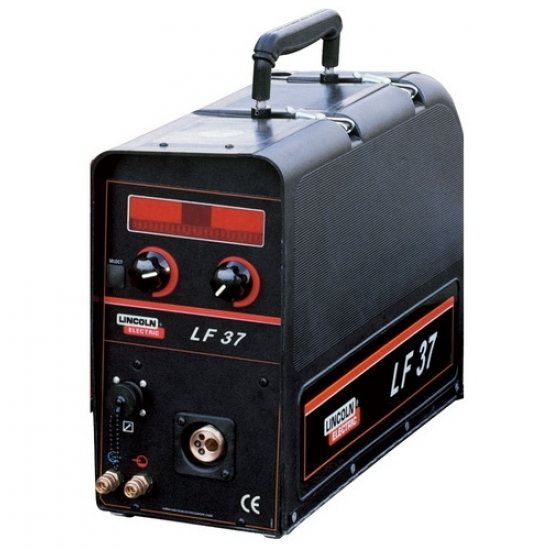

LF-37, 38

Можно выбрать язык отображения информации на экране. Механизм LF38 имеет набор программ и блок памяти, обеспечивающий запись 10 режимов заданных параметров.

Аппарат имеет малые габариты, большие индикаторы, отображающие параметры в процессе сварки. Имеются соединительные кабели для жидкостного охлаждения. Может работать с проволокой диаметром от 0,6 мм до 1,6 мм. Производитель дает 3 года гарантии.

MSF 57

Устройство MSF 57 имеет четыре ролика. Применяется проволочная кассета диаметром 300 мм. Качество этого механизма подачи находится на высоком уровне. Это, пожалуй, самый надежный и удобный механизм на рынке по откликам пользователей.

Модель MSF 57 мощность 100 Вт питается от 50 В. Сварочная проволока может подаваться в ней со скоростью от 0 до 25 м в минуту.

Механизм может работать с нержавеющей проволокой диаметром от 0,6 мм до 1,6 мм, с порошковой от 0,8 мм до 2,0 мм, с алюминиевой от 1,0 мм до 2,4 мм.

Форсаж МПЦ02

Хорошо себя зарекомендовал механизм подачи проволоки «Форсаж МПЦ02» от российского производителя. Он имеет цифровое управление параметрами, регулирует скорость подачи проволоки в диапазоне 2-20 м/мин.

Устройство имеет сменные ролики, что позволяет быстро перенастраиваться на различные диаметры, работает с катушками до 300 мм. В механизме предусмотрена регулировка времени продувки газа перед сваркой от 0 до 0,5 с, после сварки от 0 до 10 с. Мощность редуктора составляет 120 Вт.

Некоторые умельцы из сварочного инвертора делают полуавтоматы, добавляя отдельный блок подачи проволоки. Но по большей части они представляют собой нерегулируемые подающие механизмы по своим характеристикам значительно уступающие промышленным образцам.

При изготовлении полного аналога какой-нибудь модели стоимость комплектующих будет значительно выше готового аппарата.

Multilock: одна сварочная горелка — множество вариантов

Многофункциональность означает нечто большее, чем просто набор средств управления технологическим процессом. Система Multilock была разработана с учетом максимальной гибкости, что позволяет сварщику заменить гусак горелки в зависимости от формы свариваемых элементов и его доступности. Меняя гусаки горелок с различными длинами и углами, вы можете добиться исключительных результатов сварки независимо от того, насколько сложной является сварочная задача.

Multilock также очень удобен для замены неисправных деталей. Например, если гусак горелки поврежден, а шлангпакет абсолютно исправен, то можно быстро и легко заменить только гусак благодаря Multilock соединению.

Благодаря конструкции Multilock гусак горелки может поворачиваться на 360°. Например, поворот его на 180° вверх позволяет легко и удобно выполнять сварочные работы в потолочном положении. Управление горелкой остается прежним.

Гусаки

Замена гусака сэкономит затраты на приобретении новой горелки при механическом повреждении изделия.

Артикул: 071.500.007 Гусак (MIG MP 500) VOZ5010

Гусак MIG MP 500 неотъемлемая конструктивная деталь полуавтоматической сварочной горелки. Подсоединяется к ручке горелки и удлиняет ее для удобства сварочного процесса. На гусак крепится сварочный наконечник и сопло, а также другие необходимые элементы.

Цена: 3 972 р

Артикул: 071.360.007 Гусак (MIG MP 36) VOZ3608-01

Гусак MIG MP 36 неотъемлемая конструктивная деталь полуавтоматической сварочной горелки. Подсоединяется к ручке горелки и удлиняет ее для удобства сварочного процесса. На гусак крепится сварочный наконечник и сопло, а также другие необходимые элементы.

Цена: 1 914 р

Артикул: 071.250.007 Гусак (MIG MP 25) VOZ2508

Гусак MIG MP 25 неотъемлемая конструктивная деталь полуавтоматической сварочной горелки. Подсоединяется к ручке горелки и удлиняет ее для удобства сварочного процесса. На гусак крепится сварочный наконечник и сопло, а также другие необходимые элементы.

Цена: 1 135 р

Артикул: 071.240.007 Гусак (MIG MP 24) VOZ2406

Гусак MIG MP 24 неотъемлемая конструктивная деталь полуавтоматической сварочной горелки. Подсоединяется к ручке горелки и удлиняет ее для удобства сварочного процесса. На гусак крепится сварочный наконечник и сопло, а также другие необходимые элементы.

Цена: 1 705 р

Артикул: 071.150.007 Гусак (MIG MP 15) VOZ1506

Гусак MIG MP 15 неотъемлемая конструктивная деталь полуавтоматической сварочной горелки. Подсоединяется к ручке горелки и удлиняет ее для удобства сварочного процесса. На гусак крепится сварочный наконечник и сопло, а также другие необходимые элементы.

Цена: 524 р
