Самоделки из бензопилы своими руками: как сделать пилораму, мотоблок

Собственноручные поделки из бензопилы

Основой любого самодельного прибора из бензопилы является ее использование в роли привода. Такие самоделки из бензиновых пил применяются:

в резке каменных и металлических материалов;
в выкачивании воды;
в бурении скважин;
в уборке снега;
в езде и даже в полетах.

Что можно сделать из бензопилы? Вопрос, волнующий многих умельцев.

Самодельные устройства, собранные из бензиновой пилы делят на 2 типа:

простые в конструкции. Сюда относят, например, болгарку, лебедку и т.д.;
более сложные в конструкции. К данной группе относят: пилораму, аэросани, электростанцию и т.д.

Одним из агрегатов, изготовленных собственноручно, может быть генератор из бензопилы. Он является особенно полезным для дач и участков, где отсутствует централизованное электроснабжение. Известной простейшей конструкцией считается бензогенератор, собранный из бензопилы и электрического двигателя старой стиральной машины.

Используя двигатель от пилы, можно соорудить прибор, аналогичный болгарке. Бензорез из бензопилы может быть применен для резки металла, дерева, бетона, плитки, для торцевания и шлифовки.

Из пилы можно сделать культиватор, работа которого основана на том, что мотор, вращая пару шестеренок, увеличенную силу тяги передает на ведущее колесо. Мотокультиватор из бензопилы может обрабатывать небольшие по площади участки.

А можно ли соорудить траншеекопатель из бензиновой пилы? Скорее всего, да. Но понятно, что возможные технологии являются сложными, а сама идея не столь рациональная. При всем этом достаточно трудно найти хорошее руководство по изготовлению такого агрегата.

Мастера самостоятельно могут сконструировать мотобур из бензопилы – так называемый бензобур. Для сборки этого устройства используют следующие составляющие:

Двигатели от пилы.
Редукторы.
Буры.
Металлические трубы.

Такой мотобур применяют для земельных работ (создают углубления с нужным диаметром и глубиной с целью укрепления несущей конструкции какого-либо сооружения).

Упростить работу рыбака зимой при бурении льда также может самодельное устройство на основе бензопилы – ледобур. Для сооружения такого агрегата понадобится целый ряд инструментов и материалов.

Самостоятельно сделанное устройство – ледобур все равно выйдет дешевле, нежели покупать аналог в магазинах.

С помощью бензиновой пилы можно соорудить компрессор. Для этого необходимо обладать хорошими знаниями, в том числе и инженерной графики, ведь такая поделка является достаточно сложной.

Некоторых умельцев интересует вопрос, как сделать снегоход из бензопилы. Для сооружения снегоходного транспорта необходимы следующие основные детали и материалы:

рама;
двигатель (с мощностью, равной не менее 5 л.с.);
гусеницы;
рулевой механизм (сгодятся и велосипедные детали);
полозья для движения.

Необходимо разработать и амортизацию. Также следует учитывать и некоторые другие нюансы в конструировании такого снегохода.

Мотопомпа является по сути тем же насосом, только работающим от бензинового или дизельного двигателя. Поэтому мотопомпу можно собрать и из бензопилы. Агрегат состоит из центробежного насоса, имеющего опору, служащую для закрепления с пилой, и колесо, которое приводит насосные турбины в работу (шкив).

О том, как можно сделать собственноручно помпу из бензиновой пилы и лопастного насоса, очень наглядно показано в следующем видео.

О других самодельных изобретениях подробнее рассказано ниже.

Как создать газонокосилку, используя подручные средства

Чтобы быстрее справиться с высокой травой или привести в порядок газон, среди инструментов хозяина обязательно должна присутствовать газонокосилка. Можно приобрести обыкновенный заводской вариант техники, удобный в использовании, но следует учитывать, что цена газонокосилки будет значительной. Выполненная своими руками самоделка из бензопилы «Дружба» обойдется в полтора раза дешевле заводского устройства, а мощности вполне хватит для стандартного бытового применения.

Независимо от выбранного типа конструкции, триммер будет состоять из привода, каркаса, системы управления и ножей. Для удобства работы прибор дополнительно оснащают колесами, ножками, рукоятями и защитным кожухом, в котором собирается скошенная трава. Процесс изготовления газонокосилки начинается с создания каркаса удобного размера, чаще всего сложенного из металлических уголков. Оптимальным считается размер 25×25 см. В целом ход работ по изготовлению техники выглядит так:

Используя болты, к готовой раме прикрепляют железные ручки, а на боковых частях монтируют колеса.
Предварительно изучив характеристики бензопилы «Урал» или любой другой модели, с прибора снимают ручку и шину.
При помощи шпилек с гайками к основе прикрепляется оставшаяся часть техники. Сделать это нужно так, чтобы вал редуктора, развернутого на 90˚, смотрел вниз.
На следующем этапе потребуется удлинить газовый трос, а из двух трубок выполнить раздвижной вал, соединенный с редуктором.

Газонокосилка сделанная из бензопилы будет стоить намного дешевле, чем покупная

В качестве колес берут элементы из старых детских колясок или тачки. Если для изготовления использовать несколько труб разного диаметра, получится изготовить прибор с телескопической системой работы, способный изменять длину.

Это особенно важно, если устройством часто пользуются люди разной комплекции. Также создание телескопического вала поможет регулировать высоту травы после прохождения газонокосилки

Чтобы прибор служил дольше, не выходил из строя после встречи с твердыми камнями и качественно боролся с небольшими кустами, следует оснащать его качественными стальными ножами. Для удобного использования советуют дополнительно оборудовать косилку травосборником, чтобы не пришлось собирать остатки скошенной травы.

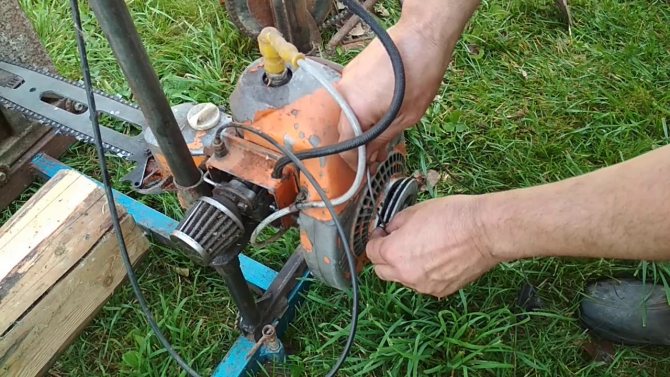

Пилорама из бензопилы своими руками

Для такой самодельной пилорамы используется рама из металла, к которой прикрепляют пилу. Заготовки могут направляться по рельсовому пути. Существуют разные вариации пилорам. Для конструирования агрегата для продольного распила необходим адаптер, который крепится к шине, и направляющая, которая задает направление его движения. Направляющая устанавливается на доске, которая прикреплена непосредственно к бревну. С помощью данной пилорамы бревна могут быть разделены на несколько частей (2 – 4).

Что можно сделать

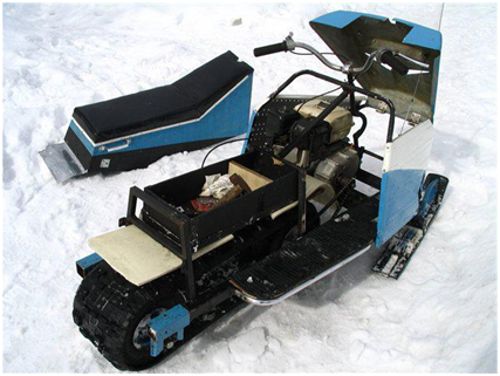

Снегоход

Существует простая схема изготовления снегохода на базе детского снегоката. В такой конструкции имеется готовая несущая рама с местом пилота и рулевым управлением. Переделка транспорта сводится к усилению боковых лыж и закреплению на раме гусеничного узла с двигателем.

Для усиления лыж к их ребрам привариваются профильные трубы или металлические швеллеры, а сверху устанавливаются корпусные опорные подшипники. Высота усилителя зависит от диаметра натяжного (переднего) ролика. Для обеспечения хорошего сцепления с поверхностью нижняя точка ролика должна находиться на одном уровне с лыжами.

Каркас гусеничного узла изготавливается из уголка и профильной трубы 30 х 30 х 2 мм. Длина каркаса рассчитывается с учетом установки подрамника для двигателя в задней части, а ширина ограничена размерами снегоката (200-230 мм). Натяжное устройство состоит из направляющей, которая с помощью болта перемещается и фиксируется на раме. Оно монтируется в передней части маятника и обеспечивает продольное смещение вала.

В качестве роликов ведущего и ведомого валов используются колеса от старой ручной тележки или изготавливаются барабаны из пластика. Диаметр роликов зависит от типа привода. Также маятник должен быть оборудован опорными роликами для гусениц. Чтобы предотвратить осевое смещение катков, на вал устанавливаются проставочные втулки. Альтернативный вариант — использование опорных лыж.

При изготовлении трака из транспортерной ленты (3-4 мм) на оба вала устанавливаются зубчатые колеса гусениц снегохода Буран. Они располагаются по центру валов, а по краям закрепляются опорные катки.

Транспортерную ленту необходимо разрезать вдоль на 2 равных по ширине участка. Расстояние между заготовками должно соответствовать ширине шестерни от Бурана. Траки изготавливаются из разрезанной пополам пластиковой водопроводной трубы (40 мм) с толщиной стенок 5 мм или из алюминиевого профиля. Они закрепляются на гусенице с помощью болтов, пружинных шайб и гаек. Расстояние между траками должно соответствовать шагу зубьев шестерни. После установки траков края гусеницы скрепляют аналогичным способом.

Также гусеницы могут быть изготовлены из 2 цепей от мотоцикла. На краях ведущего и ведомого валов устанавливаются по 2 звездочки, на которых стачивается каждый второй зуб. Это необходимо для того, чтобы закрепить траки на цепи.

По центру валов устанавливаются опорные катки. Кроме поддержки гусеницы они выступают в качестве направляющих для цепей, поэтому должны плотно прилегать к их внутренним краям. Траки изготавливаются из алюминиевого профиля и крепятся к каждому четному звену цепи с помощью болтов или заклепок. На ведущий вал с наружной стороны маятника устанавливается приводная звездочка.

Подрамник с площадкой для крепления редуктора бензопилы монтируется в задней части маятника. Для осуществления натяжки приводной цепи опоры подрамника должны быть подвижными и обеспечивать соосность ведущих звездочек.

После сборки гусеничного узла его закрепляют на снегокате и монтируют двигатель. Для обеспечения безопасности цепной привод и гусеницы закрывают защитными кожухами.

Карт из бензопилы собственноручно

Карт представляет собой небольшой автомобиль, который не имеет подвеску и способен быстро развивать приличную скорость. Такой автомобиль без кузова состоит из таких основных компонентов:

Рулевой системы.
Тормозной системы.
Двигателя.
Шасси.

В самодельных картах часто используют двигатель от бензопилы. Перед сборкой карта двигатель необходимо подготовить (убрать все ненужные детали: баки, цепи и пр.). Зубцы звездочки бензопилы стачивают, придавая звездочке нужный размер. Далее следует установка подвески двигателя.

Картинг из бензопилы и других материалов своими руками – это относительно дешево и увлекательно. Хотя процесс сборки карта достаточно сложен и требует определенных навыков.

Также можно соорудить и багги из бензопилы.

Самодельный снегоуборщик

Снегоуборщик – устройство, очищающее от снега, которое можно соорудить на основе бензопилы с мощностью больше 3 кВт. Многие умельцы, не используют колеса, а устанавливают самые простые полозья от саней. Особенно важная часть в создании такого агрегата – монтировка шнекового узла, приводящегося в действие шестеренчатой парой и цепью. При изготовлении лопастей используют резину, при сооружении заборного устройства – сталь. Канализационная труба из пластика, закрепленная на заборнике, может служить в качестве снегоотбрасывателя.

Велик с мотором от бензопилы

На велосипед можно установить двигатель от бензопилы. На таком веломопеде можно разгоняться до 50 км/ч, а иногда и выше. С целью конструирования этого транспорта необходим двигатель от бензопилы с мощностью, равной 1,5 – 2 л.с. – этого хватит для развития скорости в 30 – 40 км/ч. Понятно, что нужна емкость, используемая в качестве бензопака, не обойтись без проводов и переключателя для подключения зажигания двигателя и т.д.

Велосипед из бензопилы расходует минимальное количество топлива.

Как из бензопилы сделать мотор для велосипеда, подробно рассказывают разные мастера в интернете.

Самокат с мотором от бензопилы

На самодельный самокат также может быть установлен бензопильный мотор. Двигатель нужно подготовить: необходимо удалить пильную шину и цепь. Другие составляющие части остаются нетронутыми. Сохраненный корпус мотора позволяет облегчить его прикрепление к платформе самоката.

Поделки из бензопилы могут быть самыми разными. Они являются помощниками в хозяйстве, помогают сохранить бюджет. Однако для создания безопасного устройства необходимо владеть определенными навыками и знаниями. Поэтому важно, чтобы самоделки были выполнены действительно умельцами.

Лебедка

Лебедка-самоделка будет отличным подспорьем в строительстве и подъеме грузов на высоту, перетаскивании спиленного дерева, спасении засевшей в луже машины, вытаскивании из воды катера. Тяга такой самодельной лебедки зависит от мощности двигателя и от передаточного числа редуктора, и может достигать полутора тонн. Для конкретных применений агрегат снабжают дополнительными комплектующими: блоками, полиспастами, гаками, стропальными ремнями и анкерами для прикрепления к земле или к дереву. Для изготовления лебедки из бензопилы своими руками потребуется сварить прочную раму, на которой следует разместить двигатель, редуктор и барабан со стопором. На раме предусматривают отверстия и проушины для различных способов крепления устройства к земле, деревянному или бетонному фундаменту или к стволу дерева. Барабан можно взять от старой лебедки, а можно изготовить самостоятельно по чертежам.
