Регулировка карбюратора бензопилы штиль 260 своими руками. Регулировка карбюратора любой бензопилы своими руками. Заточка и использование пильной цепи

Качественная регулировка карбюратора бензопилы способна обеспечить эффективную работу этого инструмента в условиях полной мощности. Кроме того, такие действия, выполненные своими руками, позволяют более экономично расходовать топливо в процессе работы.

Разрегулировка бензопилы относится к достаточно частым явлениям, особенно для бензопил Штиль и Урал. Необходимость определяется в соответствии с наличием следующих признаков:

• Нестабильность моторной работы.
  Инструмент может тяжело заводиться и практически сразу глохнуть, а также совсем не запускаться. Первопричина чаще всего заключается в применении топливной смеси с низким октановым числом.
• Значительный перерасход топлива.
  Может наблюдаться значительное выделение отработанных выхлопов и неполное потребление топлива. Такая ситуация характерна для использования сильно перенасыщенных смесей в пилах Штиль.
• Неисправности или колебания покрытия над защитными колпачками регулирующих винтов.
  Такое нарушение встречается крайне редко и возникает в результате неумелого обращения с регулировочными деталями.
• Сильный поршневой износ
  , ненадолго исправляемый регулировкой, но требующий капитального ремонта двигателя бензопилы.
• Карбюраторные засоры разной степени
  , спровоцированные использованием низкокачественного бензина, а также неисправностями воздушного фильтра или попаданием окалин. Такое нарушение требует регулировки в совокупности с качественной промывкой.

Особенности регулировки своими руками

Регулировка происходит в два этапа.

• Первая настройка
  – базовая (заводская), осуществляется в условиях выключенного двигателя.
• Окончательная
  – производится на работающем и полностью прогретом двигателе. Для точного определения значений углов поворота, особенно в бензопиле Урал, необходимо использовать данные из инструкции по эксплуатации конкретного инструмента.

Настройка выполняется на чистом топливном и воздушном фильтрах. Наладка большинства карбюраторов осуществляется посредством трёх винтов: максимальные и минимальные обороты, а также холостой ход.

• L
  – используется для низкооборотных настроек;
• H
  – позволяет выполнить настройку на высоких оборотах;
• Т
  – относится к категории видимых и регулирует холостое движение.

Карбюратор бензопилы Хускварна

• На начальном этапе необходимо найти наибольшие обороты при нулевой нагрузке, что выполняется посредством медленного поворота болта L.
• Далее винт поворачивается на четверть оборота по направлению против часовой стрелки. При вращении цепи на холостом ходу требуется отрегулировать элемент Т по направлению против часовой стрелки до момента пока не остановится цепь, заточить которую можно самостоятельно, следуя инструкциям и советам, имеющимся .
• Винт Н отвечает за показатели мощности и частоты оборотов. Использование в процессе наладки обеднённой смеси может вызвать избыточные обороты, что опасно поломкой пилы.
• Прогрев мотора инструмента Хускварна на полном ходу производится в течение нескольких секунд. Затем винт Н регулируется поворотом на четверть оборота по направлению против часовой стрелки. Все результаты должны быть проверены тахометром и соответствовать паспортной документации на оборудование Хускварна.
• Точное вываживание холостого хода винта Т возможна после настройки крепежных составляющих L и H. Для настройки оборотов на холостом ходу, следует регулировать деталь Т в условиях работающего двигателя. Вращение производится в стандартном направлении (по ходу) до момента начала вращения цепи. Затем поворот винта производится против хода до полной остановки цепи.

Карбюраторы бензопил Партнер, Штиль и Урал

Настройка карбюраторов этих инструментов может самостоятельно выполняться исключительно при наличии определённых знаний и тахометра. В противном случае, настройки инструмента должны осуществляться профессиональными механиками.

Заводом-производителем производится наладка карбюратора с расчётом на оптимальный рабочий режим. Потребителю предоставляется возможность выполнять корректировочную регулировку, необходимость в которой возникает довольно редко.

Если в процессе регулировки бензопил марок Партнёр, Штиль и Урал используется топливо, отличающееся качественным составом от стандартного, регулировка выполняется винтами L и Н. Чтобы понизить октановое число бензина и увеличить число оборотов, необходимо поворачивать винты слева направо. Чтобы повысить октановое число, следует выставить низкие обороты и выполнить поворот винтов справа налево.

Качественная отладка карбюратора бензопил Партнер, Штиль и Урал подразумевает выполнение следующих условий:

• точные настроечные работы выполняются исключительно в условиях горячего двигателя с минимальным рабочим временем в десять минут;
• регулировка производится только при наличии чистого воздушного фильтра;
• вращающаяся цепь останавливается использованием регулировочного винта слева направо до полной остановки.

При выполнении регулировочных работ необходимо соблюдать технику безопасности и держать цепь бензопилы по направлению от себя. Для настройки инструмента марки Урал рекомендуется воспользоваться услугами профессионалов.

Проверка работы хускварной бензопилы

Для грамотно отрегулированного карбюратора характерен медленный разгон «движка» и шум, свойственный четырёхтактному в условиях полного газа.

Винтовая регулировка с использованием слишком бедной смеси провоцирует затруднённый запуск и плохой разгон двигателя.

Для правильной оборотистости на холостом ходу характерна равномерная работа двигателя во всех положениях с наличием достаточного оборотного запаса в процессе вращения цепи.

Звук правильно работающего мотора аналогичен четырёхтактному. Бедная смесь провоцирует визг бензопилы, а при использовании чрезмерно обогащённой смеси наблюдается дымление глушителя.

Карбюратор каждой бензопилы обладает тремя регулировочными винтами: на жиклёр – низкие обороты, на жиклёр – высокие обороты и винт на холостой ход.

Регулировочными составляющими H и L выполняется настройка баланса между горюче-смазочной смесью и воздушными массами, которое определяется в процессе открытия дроссельной заслонки. Винтовое закручивание в направлении по часовой стрелке способствует обеднению смеси и образованию низких оборотов. Винтовое откручивание в направлении против часовой стрелки вызывает смесевое обогащение и рост оборотов.

Работа без нагрузки бензопилы, о правилах выбора которой мы уже рассказывали в одной из наших предыдущих публикаций ,

доводится до требуемого состояния за счет винта Т. Его использование по направлению часовой стрелки способствует росту показателя оборотов, а поворот болта против часовой стрелки позволяет снизить оборотистость.

Основной тип карбюраторной настройки проходят все бензопилы. Подобные манипуляции обязательно выполняются в заводских условиях в процессе проведения испытательных работ. Характерна регулировка карбюратора для работы на более богатой, чем оптимальный тип смеси. Такие показатели необходимо сохранять в течение первых часов работы бензопилы. Далее требуется провести точную регулировку карбюраторной системы. Особенно внимательно следует отнестись к точным настройкам бензопил Урал.

Точный тип наладки подразумевает использование винта Т против часовой стрелки при вращающейся на холостых оборотах цепи. Винтовое вращение прекращается после полной остановки цепи. Целесообразно выполнять точную настройку своими руками при использовании специального оборудования в условиях разогретого состояния.

Устройство карбюратора

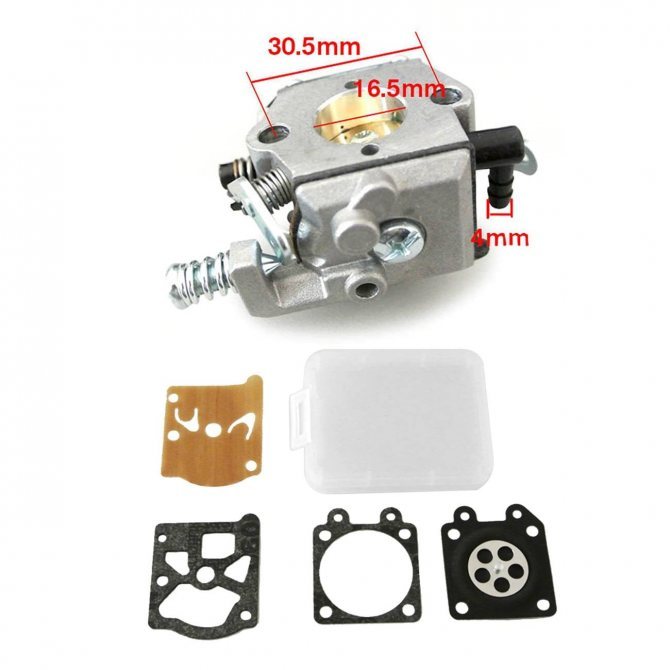

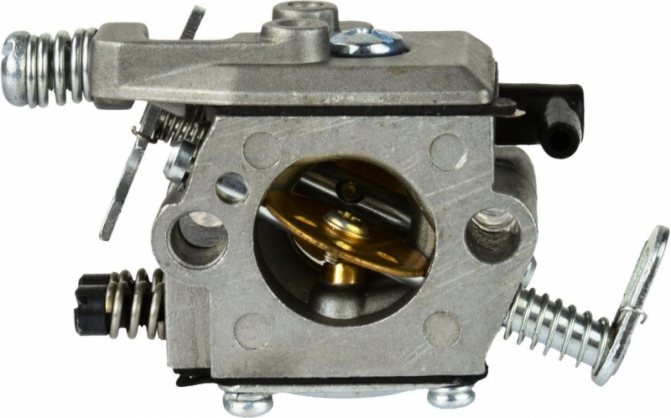

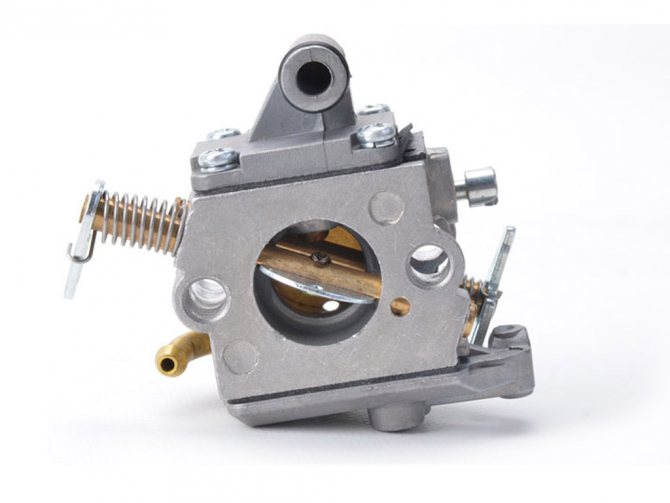

На рис. 1 показан современный карбюратор для бензопилы производства Германии «Штиль 250. Он представляет собой узел величиной с половину человеческого кулака. Производителем механизма является компания Walbro, Тайвань. Материал корпуса – нержавеющий стальной сплав. В низу устройства закреплена заслонка, обеспечивающая равномерную подачу топливно-воздушной смеси на камеру сгорания двигателя.

Рис. 1. Карбюратор для бензопилы «Штиль».

Здесь же выполнены отверстия для крепления узла к корпусу силового агрегата. Между фланцами подачи смеси и камеры сгорания двигателя установлена уплотнительная прокладка. Под штоком дроссельной заслонки расположен ускорительный насос. Он представляет собой небольшой поршенек с резиновым колечком.

На передней части корпуса находится ряд удобных для пользования подпружиненных регулировочных винтов:

• холостого хода;
• максимальные обороты;
• количество смеси;
• качество смеси.

Регулировка карбюратора бензопилы штиль производится именно этими винтами.

Главной инновационной особенностью карбюратора для бензопилы штиль 250 является устройство подогрева. Во избежание замерзания механизма при работе на протяжении зимнего периода он оснащен специальной системой, осуществляющей предварительный подогрев стального корпуса во время работы. Для этого агрегат переводится на зимний режим эксплуатации.

Корпус обдувается подогретым воздухом, всасываемым от двигателя. Подобный режим работы механизма предотвращает обледенение, замерзание жиклеров, обеспечивает нормальную подачу топливно-воздушной смеси. При переходе на летнюю эксплуатацию заслонка подачи горячего воздуха закрывается. Летний режим характеризуется естественным охлаждением агрегата.

Характеристики бензопилы штиль 250

Технические характеристики и особенности

Бензопила Stihl MS 211 14 дюймов изготовлена на базе двухтактного двигателя, сделанного по технологии 2-MIX, которая на 20 % снижает потребление топлива и на 70 уменьшает вредные выхлопы по сравнению с обычными двигателями.

При максимальных оборотах, бензопила выдает мощность 2,3 л. с. Вес данной модели всего 4,3 кг. Если сравнивать Штиль 211 со 180-й моделью, то сразу видно, что 211-й немного мощнее и при этом весит практически так же. Например, Штиль 180 С-ВЕ имеет вес 4,2 кг. Это означает, что при длительном использовании производительность будет выше, а уставать оператор будет также, как если бы использовалась бензопила Штиль 180.

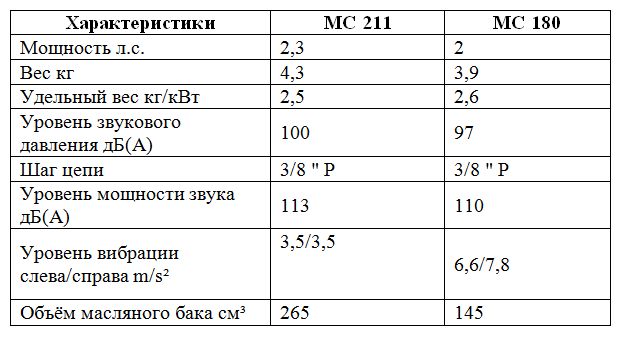

Ниже представлена сравнительная таблица характеристик, проанализировав которую можно сделать вывод, что 211-й мощнее, имеет больший объем масляного бака и оказывает меньшее воздействие на руки оператора, т. к. его уровень вибрации практически в два раза ниже.

Уже в стандартной комплектации бензопила имеет некоторые функциональные особенности, которые немного облегчают её использование. Например, это:

• воздушный фильтр с предварительной очисткой. Система предварительной очистки воздуха работает по принципу центрифуги, выбрасывая загрязнения до того, как они попадут в воздушный фильтр, что значительно увеличивает интервал его обслуживания и замены;
• предварительный подогрев карбюратора, актуален для северных регионов, где по причине очень низкой температуры, обычные бензопилы могут попросту не завестись;

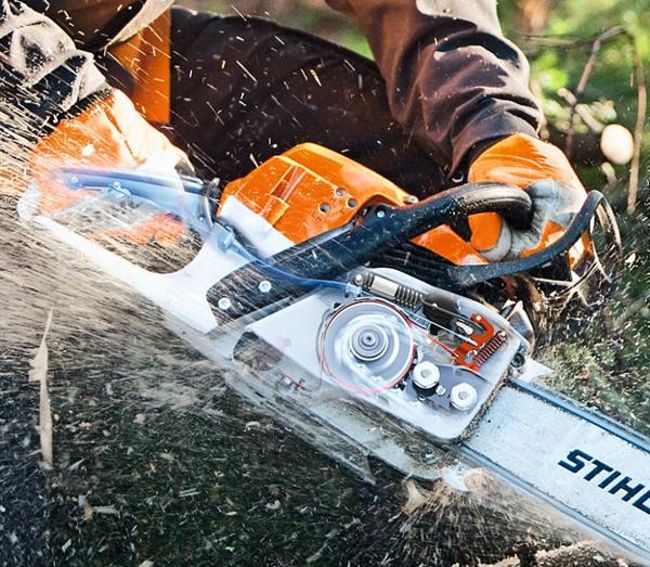

• тормоз QuickStop для моментальной остановки цепи, обезопасит оператора при неожиданном отскоке пилы в его сторону, что случается достаточно часто;



• четырёхканальная технология STIHL, создает завихрения топливной смеси, тем самым способствует её лучшему сгоранию;
• крышка топливного бака, открываемая без каких-либо инструментов, добавляет комфорта при использовании бензопилы Stihl MS 211.
• антивибрационная система, значительно снижает уровень вибрации, позволяя использовать пилу людям с хроническими болезнями кистей рук;
• система Ematic. Надежная и экономичная подача смазки к шине бензопилы;



  Читайте также:  LM317 регулируемый стабилизатор напряжения и тока. Характеристики, онлайн калькулятор, datasheet
• компенсатор, делает возможным работу даже при очень загрязненном воздушном фильтре;
• боковое устройство натяжения цепи. Позволяет удобно и безопасно контролировать состояние режущей гарнитуры.



Необходимость регулировки

На всем протяжении процесса эксплуатации периодически возникает необходимость дополнительной настройки и обеспечения правильной подачи топливно-воздушной смеси. Как определить, когда именно и какую настройку необходимо выполнить для нормального функционирования техники? Существуют характерные признаки, когда механизм, по поведению отдельных деталей, сам подсказывает, когда необходима регулировка.

Прежде всего, каждый раз перед очередным пуском двигателя необходимо проверить цвет электродов свечи зажигания.

По его изменению можно принимать решение о необходимости подстройки, наладки рабочих процессов, улучшения качества горючей смеси:

1. Черные электроды, покрытые сажей или нагаром, свидетельствуют о переобогащенной воздушно-топливной смеси, поступающей в двигатель.
2. Электроды кирпично-серого цвета говорят о том, что смесь идеальная по своему составу и никаких дополнительных регулировок осуществлять не требуется.
3. Белый налет на электродах свечи показывает, что смесь обедненная.

Признаки, изложенные в пунктах 1 и 3, свидетельствуют о том, что для бензопилы штиль 250 регулировка карбюратора крайне необходима.

ОБРАТИТЬ ВНИМАНИЕ!

Регулировка карбюратора штиль 250 своими руками может понадобиться владельцу в случае, если изменились: качество топлива, высота над уровнем моря, или если в месте эксплуатации бензопилы возникло разрежение воздуха. Возможно, изменилась влажность воздуха, температура, атмосферное давление.

Точные настройки позволят достичь максимальной производительности агрегата при снижении внешних необходимых условий для ее эксплуатации. Успешная отладка эксплуатационных режимов предотвращает масляное голодание и выход из строя двигателя вследствие недостаточной смазки. Ведь смазка поступает в цилиндр пилы вместе с обедненной топливно-воздушной смесью.

Штиль 211 КОЛХОЗИМ. Часть1 Регулировка карбюратора

Поступила в ремонт бензопила Штиль-211. У неё разбито гнездо рычага управления заслонками. Это слабое место бензопил Штиль любой модели. Лечится, такая неисправность обычно заменой корпуса, но штиль 211 легко и успешно колхозится. Бензопила карбюратор основная проблема бензопил. При такой неисправности карбюратор будет работать не правильно. Его пытаются настроить и нарушается полностью регулировка карбюратора штиль. В этом случае карбюратор штиль подлежит регулировке от начальных установок. В данном видео показано, как удалить люфт рычага управления простым приёмом. Не устранив данного дефекта регулировка карбюратора Штиль не имеет смысла.

+++Полезные инструменты для бензопил:

++Запчасти для бензопил, огромный ассортимент: заходите по любой ссылке и наберите в поисковом окне ЗАПЧАСТИ БЕНЗОПИЛЫ

1. Удобная канистра для хранения и смешивания бензина с маслом 1л https://ali.pub/4k3wog

3.Цифровой лазерный тахометр для регулировки бензопилы:https://ali.pub/4hlr72

1. Бесколлекторная дрель 800 вт 220 В (нет щёток нет износа коллектора!): https://ali.pub/3hgtdz
2. Эндоскоп WI-Fi для труднодоступных мест работает со смартфоном: https://ali.pub/3hez2z

6.Набор отвёрток с головками от 4 до 13 мм, очень удобно пользоваться: https://ali.pub/4jmcyt

1. Набор отвёрток для регулировки карбюраторов бензопил:https://ali.pub/4jmdzr

1. Универсальный набор бит для ремонта бензопил:https://ali.pub/4jmgn8

9.Цифровой проводной тахометр для регулировки бензопилы:https://ali.pub/4jmjux

Ссылка на цифровой лазерный тахометр: Как пользоваться https://www.youtube.com/watch?v=ZPubcJUn_A0 Обзор мини-автосканнера OBD2 : https://www.youtube.com/watch?v=y2wYB… Купить: https://ali.pub/1px94k

Штиль 211 КОЛХОЗИМ. Часть1 Регулировка карбюратора#ВикторПолев/Ремонт бензопил.Важные мелочи/Секреты старого мастера

Штиль 211,Stihl 211,Бензопила штиль 211,stihl ms 211,Бензопила ms 211,Регулировка штиль 211,Регулировка карбюратора штиль 211,Ремонт штиля 211,Карбюратор штиль,Регулировка карбюратора Штиль,своими руками,Бензопила карбюратор регулировка,Бензопила карбюратор,stihl,Бензопила штиль регулировка,бензопила штиль,Штиль 211 не заводится,ремонт бензопилы,бензопила глохнет при нажатии на газ,Ремонт бензопил. Важные мелочи,Виктор Полев,Секреты старого мастера

Подготовка к регулировке карбюратора

Первостепенное значение при настройке всех характеристик дозировки топлива модели штиль 250 имеет самый верхний регулировочный винт, расположенный вблизи глушителя. Заводская настройка, параметры которой изображены на верхней пластиковой крышке, предусматривает, что он должен быть выкручен на один оборот от полной закрутки.

На протяжении процесса эксплуатации осуществляется регулировка карбюратора бензопилы штиль 250 своими руками. Выкручивание винта обогащает рабочую смесь, поскольку воздушно-топливная смесь получает больший объем бензина, а закручивание винта обедняет рабочую смесь, так как воздушно-топливная смесь получает меньше бензина.

Регулировка карбюратора не даст положительных результатов, если имеет место подсос воздуха со стороны двигателя через:

• прокладку карбюратора;
• резиновое кольцо ускорительного насоса;
• сальники коленчатого вала.

Настройка карбюратора штиль 250 осуществляется только после внимательного осмотра, выявления имеющихся подсосов воздуха. Следующим этапом подготовительных наладочных работ является полное техническое обслуживание всех узлов и механизмов.

Сюда входит:

• чистка от отложений, шлаков, смол;
• мойка двигателя с использованием растворителя, ацетона;
• замена свечи зажигания;
• чистка, мойка воздушного фильтра;
• проверка натяжения режущей цепи;
• настройка холостого хода;
• прогрев двигателя до рабочей температуры.

Затем можно приступать к сложным манипуляциям настройки.

Больные места Штиль 180

Болячки есть у каждого инструмента и 180-й не исключение, но самое больное место это 100% воздушный фильтр. Сменный фильтрующий элемент 180 — го откровенное «Г».

Почему немцы не изменят конструкцию и не поставят на эту модель много разовый сетчатый фильтр вместо куска непонятно чего, через что весь мусор пролетает в карбюратор, известно одному богу. Может это сделано специально?

Ну так вот, фильтр нужно менять регулярно. Никому не рекомендую его промывать, т.к. после этого он теряет форму и на стыках с корпусом может пропускать.

Вторая болячка это сальники коленчатого вала. Много раз я сталкивался с ситуацией, когда при исправных подшипниках сальники травили, воздух попадал в картер, возрастали максимальные обороты со всеми вытекающими, вплоть до задиров поршневой. Что это, заводской брак или условия эксплуатации, но факт остается фактом, сальники не редко становятся причиной серьезных проблем с двигателем.

Регулировка карбюратора бензопилы штиль 250

Рис. 2. Регулировка карбюратора бензопилы Штиль 250.

Пошаговая регулировка карбюратора Штиль МС 250 со счетчиком оборотов осуществляется в следующей последовательности:

1. Заглушить двигатель, винты H и L следует закрутить до упора, затем вывернуть оба на один оборот.
2. Двигатель завести, прогреть. На максимальных оборотах винтом Н добиться максимальной частоты коленчатого вала 14000 об/мин, зафиксированной тахометром либо счетчиком оборотов двигателя. Удерживать максимальные обороты двигателя не более 10 секунд.
3. Болтом LA упора холостого хода добиться начала движения цепи. После этого повернуть болт LA на ¼ оборота против часовой стрелки.
4. Проверить разгон механизма бензопилы Штиль 250. Регулировка карбюратора продолжается, если обороты холостого хода неустойчивы или бензопила разгоняется недостаточно. Винт L необходимо слегка повернуть против часовой стрелки. Пила при этом должна быстро набрать обороты, устойчиво функционировать на холостом ходу. Окончательно подкорректировать работу винтом LA. По тахометру холостой ход должен соответствовать каталожному значению 2800 об/мин.

Аналогично производится регулировка карбюратора бензопилы Штиль 211 своими руками.

В своей статье автор максимально подробно осветил все детали регулировки всем знакомого механизма производства Германии под названием пила Штиль 250. Регулировка карбюратора несложная и доступная каждому домашнему мастеру. Выполняя рекомендации, изложенные автором статьи, каждый может настроить свою бензопилу Штиль 250 и наслаждаться ее безупречной работой.

Соотношение топливной смеси

Моторное масло для двухтактных двигателей STIHL 1:50:

1:50 = 1 часть масла + 50 частей бензина

другие марочные моторные масла для двухтактных двигателей классификации ТС:

1:25 = 1 часть масла + 25 частей бензина

Примеры соотношений топливной смеси:

Если остались вопросы, по регулировке, посмотрите видеоинструкцию по регулировке карбюратора на бензопиле Штиль 230 и 250:

Двигатель внутреннего сгорания работает, сжигая предварительно подготовленную смесь из воздуха, масла и бензина. Регулировка карбюратора бензопилы нужна, чтобы приготовить смесь в необходимой пропорции. От работы карбюратора зависит, будет ли двигатель работать с заявленной мощностью или заглохнет.

Независимо от компании изготовителя, принцип и порядок работы карбюратора двигателей внутреннего сгорания одинаков. Для смешения воздуха и горючего, карбюратор представляет прибор, включающий:

• воздушную трубку с сужением;
• систему подачи топлива;
• регулирующую воздушную заслонку.

Воздух под атмосферным давлением, пройдя воздухоочиститель, подаётся в зону сужения, где его расход регулируется перекрывающей сечение, плоской заслонкой. После сужения в трубе возникает разряжение. В результате вакуум засасывает горючее из трубки топливоподачи, выход из которой регулируется топливной иглой, соединённой с поплавковой камерой жиклером. Устройство карбюратора бензопилы в принципе не отличается от других смесителей топлива двигателей внутреннего сгорания.

Принцип смешения заключается в регулировании воздушной заслонки, уровня поплавка, в зависимости от степени разряжения. Открываем воздух – поступает больше топлива, двигатель увеличивает обороты. Правильное соотношение горючей смеси зависит от точной регулировки карбюратора бензопилы. Если в топливе много воздуха, мощность падает, смесь называют обеднённой. При недостатке воздуха идёт большой расход горючего, неполное сгорание, нагар на цилиндре и выхлоп несгоревшего горючего. Это говорит, что смесь перенасыщенная.

По инструкции требует обкатку с применением обогащённой топливной смеси. Поэтому карбюратор с завода поступает с настройкой на период обкатки. При переходе на рабочий режим узел настраивают заново.

Признаки хорошей работы карбюратора бензопилы:

• двигатель работает ровно, напоминая по звуку четырехтактный;
• быстрый набор оборотов;
• на холостом ходу цепь не прокручивается.

Как разобрать бензопилу Stihl 211

В некоторых случаях, например, для устранения неисправностей двигателя, Штиль 211 необходимо разобрать. Для разборки потребуются следующие инструменты:

• ключ комбинированный Штиль;
• стопор поршня или шнурок от стартера с навязанными на него узелками;
• выколотка из мягкого металла;
• головка под гайки 10 мм;
• набор шестигранников Torx.

Алгоритм

Избежать поломки деталей корпуса, можно соблюдая определенный алгоритм проведения работ. Первое с чего необходимо начать, это очистка пилы от грязи, т. к. она сильно усложняет проведение ремонта. Далее, разборка бензопилы Штиль 211 проводится в следующей последовательности:

1. Крышка тормоза.
2. Шина и цепь.
3. Ведущая звездочка. Для того чтобы её снять, необходимо демонтировать стопор и потянуть звездочку на себя.
4. Верхняя крышка (благодаря специальному креплению снимается очень легко).
5. Стартер. Удерживается несколькими винтами, которые откручиваются ключом Torx подходящего размера.
6. Свеча зажигания.
7. Маховик и сцепление.
8. Передняя рукоятка, для снятия необходимо открутить амортизаторы, а не выпрессовывать их, как на 180-й пиле.
9. Глушитель (при необходимости, глушитель можно снять в первую очередь).
10. Карбюратор.
11. Двигатель (закреплен на корпусе при помощи четырех винтов).

Раскрутить маховик и сцепление можно только при заблокированном коленчатом валу. Заблокировать ход поршня можно через отверстие для свечи установив стопор или шнурок с узелками. Сцепление имеет левую резьбы и раскручивается по часовой стрелке.

Никогда не пытайтесь заблокировать коленчатый вал при помощи установки отвертки или ключа между его ребер. Усилие, которое необходимо для того чтобы раскрутить маховик слишком высокое, лопасти хрупкие и в 100 процентах случаев не выдерживают такой нагрузки.

Это интересно. Карбюратор 211-й модели немного отличается от карбюратора 180-й. Он имеет другое расположение заслонок и форму корпуса, но основная камера и топливный насос устроены аналогично.

Алгоритм разборки Штиль МС 211 мало чем отличается от того, как разбирается Штиль 180. По этой причине предлагаем посмотреть видео, в котором максимально подробно показано в каком порядке необходимо разбирать бензопилу. Видео описание состоит из трех частей.

Когда требуется настройка карбюратора

Новая бензопила отрегулирована на рекомендованную смесь. Потребуется только точная доводка с помощью трёх винтов, разбирать карбюратор не нужно. Назначение регулирующих винтов:

• «L» регулирует подачу топлива при низких оборотах;
• «H» нужен для регулирования максимальной подачи топлива;
• «T» регулятор холостого хода.

Так как регулировка карбюратора пилы происходит на слух при работающем двигателе, необходимо соблюдать меры безопасности. Пилу нужно расположить устойчиво с резаками, направленными в безопасную для присутствующих сторону.

До начала манипуляций необходимо отметить краской или фломастером первоначальное положение винтов. Точные значения настройки карбюратора бензопилы для каждой модели есть в инструкции по эксплуатации.

Однако чаще требуется настойка карбюратора после устранения сбоя в работе инструмента. Причинами могут быть:

• нарушение защитного колпака и разбалансировка винтов;
• износ поршня двигателя, требующий другой состав смеси для работы;
• неудовлетворительная работа самого карбюратора.

Как отрегулировать карбюратор на конкретной модели? Выполняют последовательно операции, руководствуясь инструкцией. Здесь указан алгоритм, общая последовательность действий.

Различают две стадии настройки:

• базовую, при выключенном двигателе;
• тонкую – на прогретом двигателе, в работе на холостом ходу.

Базовая настройка проводится только для винтов подачи топлива на низких и высоких оборотах. Плавно не спеша следует полностью перекрыть заслонки до упора. Также плавно открыть против часовой стрелки оба винта на 1,5 оборота. После этого запустить двигатель и прогреть его в течение 10 минут.

Как настроить карбюратор на бензопиле при включенном двигателе:

• отрегулировать холостой ход винтом «Т», вращением против часовой стрелки до устойчивой работы мотора на холостом ходу;
• проверить быстроту набора оборотов, при медленной раскрутке повернуть винт L на 1/8 оборота дополнительно;
• наибольшую скорость вращения выставить по тахометру винтом Н;
• проверить работу карбюратора на холостом ходу окончательно.

Настройка частично или полностью разрегулированного карбюратора

После технического обслуживания, например, разборки и промывки или предшествующих неудачных попыток настроить этот узел может оказаться полностью разрегулированным. Настолько, что мотопила вообще не будет заводиться. В этом случае настраивать устройство системы питания двигателя надо в 2 этапа, условно называемых:

• базовый – при неработающем двигателе;
• окончательный – производится на прогретом двигателе.

На первом этапе регулировочные винты «L» и «H» медленно вкручиваем ПОЧС до упора. При этом не надо прилагать больших усилий и пытаться затянуть их. Затем отворачиваем оба винтика обратно – для многих моделей пил на 1 оборот. А для каких-то – на 1,5 оборота. Могут быть и другие установки. Это надо уточнять в технической документации на бензопилу. У ряда моделей подсказка нанесена прямо на крышку их корпуса вблизи регулировочных винтов.

Это будет выполнена рекомендуемая заводская базовая настройка карбюратора. При этом винт «S» («LA», «T») ни в коем случае не трогаем, если только конечно его уже не крутили. Когда он уже скручен, придется поработать и с ним. Медленно вкручиваем «S» ПРЧС до упора.

Переходим к окончательному этапу. Пытаемся завести двигатель. Если не было никаких манипуляций с регулировкой «S» («LA», «T») и в точности как рекомендуется установлены «L» и «H», то он должен запуститься.

Если «S» пришлось по указанным выше причинам закрутить, то мотор, скорее всего, сразу не заведется. Необходимо будет после каждой попытки подкручивать этот винт на 1/4 оборота ПОЧС и снова пробовать завести движок. В конце концов он должен заработать.

Затем прогреваем двигатель 10 минут. Если после его запуска или в процессе прогревания мотор работает неустойчиво или начала двигаться цепь, то надо медленно и аккуратно вращать «S» («LA», «T») ПРЧС. Как только движок начнет работать устойчиво и/или остановится цепь, сразу прекращаем регулировку. Если мотор глохнет, то подворачиваем этот винт на 1/8–1/4 (смотреть в техдокументации) оборота ПОЧС.

В процессе прогревания обороты холостого хода могут начать повышаться, тогда, опять же, необходимо будет «S» («LA», «T») начать медленно подворачивать ПРЧС, пока они на слух не станут нормальными. На уже прогретом моторе продолжаем регулировку узла системы питания, как это описано в предыдущей главе.

Как найти неисправность карбюратора

Однако регулировке может предшествовать ремонт самого карбюратора, когда он не может выполнить свою функцию топливного смесителя.

Если топливо по каким-либо причинам не поступает в двигатель, нужно проверить состояние узла подачи топлива. Зачастую причиной бывает подача некачественного бензина, в результате забиваются топливные ходы.

Если смесь горючего простояла длительное время, присадки разрушились, смесь может забить осадком ходы, решетку. В этом случае требуется длительная промывка, которую делают с помощью растворителей в сервисной мастерской.

Самостоятельное устранение неисправностей

Если устранение неисправности проводят своими руками, необходимо освободить место и разложить мелкие детали. Потребуется инструмент:

• кисточка;
• отвёртка для головок с резьбой крестом;
• торцовый ключ или головка М6;
• чистый бензин.

Главное, правильно освободить узел с места установки, очистив его снаружи от грязи. Снимается воздухозаборник, открывая доступ к карбюратор и тягу подсоса. Снять рычаг акселератора, опустив заслонку карбюратора. Освободить деталь, сняв рычаг подсоса, подняв на себя провод вместе с рычагом, подцепив слева.

Освободившийся карбюратор промыть в бензине, продуть воздухом, прочистить решётку, сделав впрыск тонкой иглой.

Собирая в обратном порядке узел, следует убедиться, что пружинка под рычагом иглы поставлена на место. Если её забыть, топливо не отсекается, свеча сырая и не даёт искры.

Бывает, на клавиша газа слегка клинит. В этом случае необходимо очистить от налёта дроссель. Нужно после очистки защитить заслонку лужением.

Собрав карбюратор, установив его на место, провести регулировку, как написано выше.

Видео-инструкция по регулировке карбюратора бензопилы

Регулировка карбюратора

своими руками на бензопиле

Что необходимо знать о ремонте карбюратора бензопилы

Карбюратор ДВС требует периодической чистки и промывки, ведь с топливом в него могут попасть мельчайшие загрязнения. Процесс это довольно сложный, требующий особой внимательности и аккуратности.

Существует 2 способа промывки этого узла – ручной и при помощи ультразвука. Однако ради редкой промывки приобретать ультразвуковую ванну никто не будет, а значит, придётся всё делать вручную. Первым делом карбюратор необходимо снять. С этой работой справиться очень легко, а значит, и подробно останавливаться на ней не стоит. Здесь достаточно просто посмотреть на узел, после чего станет ясно, какие болты его фиксируют

А вот на чём стоит заострить внимание, так это на разборке и сборке самого карбюратора

ФОТО: sawsandsplitters.comРазобраться, как снять карбюратор бензопилы, несложно

Как снять, промыть, установить карбюратор с последующим запуском и регулировкой: видео

Понятно, что объяснить на словах, как почистить карбюратор на бензопиле своими руками, довольно проблематично, а потому предлагаем вам разобраться с этим вопросом при помощи подробного мастер-класса на видео.

Бензопила CARVER — проблемы с пуском и ремонт

Бензопила CARVER

PROMO PSG 45-15 Первое серьезное испытание и первые поломки Как самому проверить, найти.

Базовая регулировка карбюратора.

Регулировочные винты максимальных H и минимальных L оборотов медленно поворачивают по часовой стрелке до упора, после чего выворачивают назад на 2 оборота, также возможны другие настройки

Проверка и регулировка холостого хода.

Отыскиваем наибольшие обороты холостого хода

, для этого медленно поворачиваем винт L в разных направлениях. После нахождения положения наибольших оборотов двигателя необходимо повернуть винт L на 1/4 оборота против часовой стрелки. Если цепь при этом вращается на холостом ходу, винт Т или (S) следует поворачивать простив часовой стрелки, пока она не остановится.

Проверка и регулировка максимального числа оборотов.

Изменение максимального числа оборотов осуществляется винтом H. При его заворачивании (вращение по часовой стрелке) обороты увеличиваются, при выворачивании — уменьшаются. Двигатели бензопил имеют наибольшую скорость вращения от 11500об/мин. до 15000 об/мин. Более высокую скорость не обеспечивает зажигание, кроме того, она становится опасной для двигателя. Предельные обороты можно определить по перебоям в зажигании. Если они наступают, винт H немного выворачивают против часовой стрелки

.

Если работа двигателя не проверена на ускорени и максимальные обороты то регулировка бензопилы не может считаться завершенной.

При плавном нажатии на курок газа двигатель должен уверенно и быстро набирать обороты от холостого хода до максимальных(от 2800 обр.до 11500-15000 обр. , в зависимости от агрегата). Если обороты набираются медленно, с запаздыванием, винт L нужно медленно вывернуть против часовой стрелки

, но не более чем на 1/8 оборота.

После регулировки ускорения и максимальных оборотов следует снова проверить работу пилы на холостом ходу — двигатель должен работать устойчиво, цепь не должна двигаться. Настройка бензопилы должна повториться, если это условие не выполняется но за исключением этапа базовой регулировки.

Бензопила — инструмент, который пригодится в любом дачном хозяйстве даже любителям, не говоря уже о профессиональных работниках. Но, как и любое другое устройство, бензопила нуждается в постоянном уходе и профилактике. Одной из самых распространённых процедур является регулировка карбюратора бензопилы по причине неверной настройки в прошлом.

Неисправности и ремонт

В процессе длительной эксплуатации бензопила ломается, давайте посмотрим, какие неисправности с карбюратором пилы Stihl MS 250 встречаются чаще всего и как их устранить своими руками.

Вытягивание шпилек

Карбюратор для бензопилы Stihl MS 250 крепится к корпусу цилиндра двигателя на двух шпильках с резьбой М6. При длительной эксплуатации, карбюратор раз от раза снимается для прочистки и замены изношенных деталей, поэтому резьба на шпильках может повредиться.

Замена шпилек на новые занимает очень мало времени. Обычно в ремкомплекте такие резьбовые метизы не поставляются, поэтому их нужно купить в строительном магазине. Это шпилька длиной 100-120 мм с наружной резьбой М6. Гайки с фланцем для шпилек тоже лучше заменить на новые. Все эти детали лучше заменять на детали из качественной стали.

Переполнение

Если карбюратор «переливает», то это означает только одно: мембрана засохла и загрубела, поэтому ее давление на коромысло стало избыточным и неконтролируемым. Для замены мембраны нужно снять с корпуса бензопилы карбюратор, и разобрать его;

Износ патрубков

Резиновый впускной патрубок карбюратора служит для его присоединения к камере внутреннего сгорания – это топливный трубопровод. После длительного воздействия масла и бензина на резину она начинает растрескиваться и растягиваться, соединение теряет герметичность.

Первые признаки неисправности карбюратора

Из-за несвоевременного или непрофессионального периодического обслуживания бензопилы, а также из-за сильной нагрузки могут время от времени возникать сложности в её работе. Для профессиональных работников такие поломки могут снизить эффективность их работы и испортить настроение на весь день.

Неисправности карбюратора, в свою очередь, имеют специфические признаки. По ним сразу же можно определить причину поломки.

О неправильной настройке карбюратора свидетельствуют такие признаки:

В том случае, когда в карбюратор попала грязь, одной настройкой не обойтись. Здесь нужно просто его почистить. Когда поршни израсходованы, то требуется делать капитальный ремонт двигателя.

Но после этого, само собой, нужно проводить настройку жиклёров карбюратора, а также их продувку и чистку.

Принцип действия

Предназначение карбюратора — это подготовка рабочей смеси для подачи её в цилиндры мотора. Этой смесью является бензин и воздух в нужных для работы двигателя пропорциях. Если такое соотношение нарушено, то двигатель будет работать не чётко. Когда смесь имеет много бензина, то непрофессиональной терминологией её называют насыщенной, а если, наоборот, мало, то бедной. Но в любом случае сбой в пропорциях рабочей смеси будет плохо сказываться на работоспособности.

Разные модели бензопил могут иметь разные конструкции карбюраторов, но по принципу действия они все идентичные. Воздух через специальный канал перемещается со скоростью, которую можно регулировать с помощью закрывания или открывания заслонки. Бензин, в свою очередь, попадает в карбюратор через жиклёры и смешивается там с воздухом, создавая специальную смесь, которая и поступает в двигатель.

Давление в поплавковом отделении карбюратора, где перед смешиванием находиться бензин, приближено к атмосферному. При открытии заслонки воздуха становиться больше, так же как и бензина, благодаря чему обороты двигателя увеличиваются. В воздушном канале при этом создаётся разрежение и бензин втягивается в поток воздуха. Это и является принципом действия карбюратора

.

Для того чтобы бензопила работала ровно и эффективно, а также при этом не было большого расхода топлива, её карбюратор необходимо настроить соответствующим образом. Перед такими работами нужно предварительно проверить воздушный и бензиновый фильтр. Если на них обнаружена грязь, то следует их заменить.

Настройка бензопилы у большинства моделей, как правило, проводится с помощью трёх винтов — высоких и низких оборотов и холостого хода.

О правильной настройке должны свидетельствовать такие признаки:

1. Цепь не должна двигаться на холостом ходу.
2. Мотор работает плавно.
3. При старте тоже не должно быть обрывов в работе.

Ремонт карбюратора бензопилы своими руками нужно проводить очень осторожно, ведь любая допущенная ошибка может привести к серьёзным последствиям, даже до полной поломки двигателя. Если нет достаточного опыта, то лучше обратиться за помощью специалиста

.

Ремонт карбюратора китайской бензопилы

Карбюраторы стоимостью 500-1000 руб. не всегда есть смысл ремонтировать. Ремкомплект с набором прокладок и диафрагмой стоит не намного меньше самого дешевого карбюратора, 300-350 руб. Частая поломка китайских карбюраторов – выход из строя клапана форсунки, а такая деталь в ремкомплектах не продаётся. Поэтому проще купить новый карбюратор.

Но есть поломки, которые можно относительно просто исправить собственными силами:

Потеря герметичности между частями корпуса карбюратора или между карбюратором и двигателем. Иногда достаточно подтянуть винты крепления. В других случаях можно снять карбюратор, заменить прокладки, или использовать вместе с ними подходящий герметик.

Очевидные механические неполадки – деформация проволочной тяги от ручки газа, заедание осей, на которых поворачиваются дроссельная и воздушная заслонки, также несложно устранить. Тяги выпрямляют. Места посадки осей смазывают каплей масла и разрабатывают свободное вращение от руки.

Чистка карбюратора

Периодически требуется чистить воздушный фильтр карбюратора. Они бывают разных типов. Из одних достаточно выбить пыль и грязь, постукивая по дереву. Другие промывают мыльным раствором. Третьи требуют разборки. Четвертые вычистить практически невозможно, требуется замена на новый.

При наличии фильтра в бензобаке в карбюраторе ничего засориться не может. Если все-таки есть подозрения на то, что забиты крохотные отверстия в жиклере, карбюратор разбирают. Детали раскладывают на чистую ткань, запоминая, какая откуда. Отверстия продувают насосом или компрессором. Корпус и детали промывают в керосине или бензине.

Не нужно доводить состояние фильтров до такого плачевного состояния. Это очень сильно сказывается на производительность и ресурс двигателя бензопилы

Не поступает бензин в карбюратор: что делать

Топливопровод от бензобака короткий и несложный. На этом участке могут возникнуть три проблемы:

• Пережат шланг подачи бензина. Излом находят, шланг расправляют или меняют, если круглая форма не восстанавливается.
• Забился фильтр на дне бензобака, который установлен на некоторых моделях бензопил. Его извлекают крючком из тонкой проволоки, осматривают и чистят. Бензобак промывают бензином.
• Вышел из строя сапун. В бензобаке при подсосе топлива создается разрежение, и топливо поступает плохо или не поступает совсем. Эта деталь не подлежит ремонту. Чаще всего сапун расположен в труднодоступном месте, на выходе топливопровода из бензобака. Его меняют на новый.

Иногда вместо ремонта сапуна проделывают отверстие в крышке бензобака диаметром 0,2-0,5 мм. Минус в том, что через отверстие во время работы может подтекать бензин, а после работы бензопилу можно класть только на бок, крышкой бензобака вверх.

Как обстоят дела с ремкомплектами

Ремкомплект можно купить в тех же торговых точках, где продаются и карбюраторы. Они продаются в двух видах комплектации:

• резино-пластиковые детали (прокладки, диафрагма)
• тоже самое, плюс крестовина с игольчатым клапаном.

Другие запчасти в отдельном виде найти трудно.

Регулировка бензопилы Хускварна

В период обкатки бензопилы Хускварна 142, 240, 236, 137 и других похожих моделей настройки карбюратора выставлены таким образом, что обороты двигателя на 600−700 меньше от обычных рабочих. В том случае, когда рабочую частоту не получается настроить по тахометру, то сбивать заводские настройки винтом Н не рекомендуется.

Производитель категорически запрещает превышать самостоятельно рабочее количество оборотов. Когда после настройки карбюратора цепь бензопилы движется на холостом ходу, то с помощью поворота винта Т против часовой стрелки нужно её остановить.

Для того чтобы настроить пилу точно

, её необходимо установить на ровную поверхность шиной вперёд. Также нужно прогревать двигатель не менее 12−15 минут. Сначала следует определить самое большое число частоты холостого хода. Для этого в бензопиле винт Л необходимо повернуть по часовой стрелке, а потом в обратном направлении. После определения нужной частоты этот же винт поворачивается против часовой стрелки от 12 до 25% его полного оборота.

Холостой ход в моделях этого производителя настраивается с помощью жиклёра с буквой Т. Настройка производится поворачиванием его по часовой стрелке до момента, когда цепь будет двигаться. После этого повернуть легко против часовой стрелки до момента прекращения движения цепи.

Винт Н бензопилы отрегулирован правильно только тогда, когда пила не издаёт много шума при нажатии газа до конца, и при этом какой-либо нагрузкой она не утяжеляется.

В том случае, когда пила слишком шумит при работе и дымится, то этот жиклёр нужно повернуть слева направо для регулировки.

Как отрегулировать карбюратор на бензопиле – все секреты правильных настроек

Стабильная устойчивая работа на любых оборотах, развиваемая мощность, экономичность, использование технических возможностей в объеме, предусмотренном и заложенном производителем, и даже моторесурс бензопилы – все это зависит от ее карбюратора. Помимо того, что данный узел тоже необходимо содержать в должном состоянии и своевременно обслуживать, он еще должен быть правильно отрегулирован. Настройка карбюратора бензопилы дело непростое, но при неспешном вдумчивом подходе и четком следовании инструкциям посильна практически любому, а проводить ее следует при первых признаках необходимости в этом, причем независимо от того, новая мотопила эксплуатируется или видавшая виды.
О необходимости отрегулировать узел подачи топлива (далее УПТ, то есть карбюратор) свидетельствуют следующие причины, признаки и неисправности:

• заводские или собственные настройки были сбиты вследствие ослабления регулировочных болтов и вибрации либо в процессе неудачных попыток отрегулировать карбюратор по новой;
• повреждена крышка корпуса УПТ;
• двигатель не запускается или заводится с натугой, а затем практически сразу глохнет;
• пила не устойчиво работает на холостых оборотах или вообще их не держит;
• перерасход топлива и слишком густой выхлоп;
• электроды свечей зажигания черные (подача в мотор переобогащенной смеси) или с белым налетом (обедненной);
• мотопила не развивает максимальные обороты или мощность;
• мотор глохнет во время набора оборотов;
• наблюдается сильная вибрация бензопилы;
• из-за нарушений в работе воздухоочистительной системы в распределяющий топливовоздушную смесь механизм попали частицы мусора;
• у поршневой группы значительный износ – в этом случае регулирование УПТ используется как временная мера, позволяющая сделать работу инструмента более стабильной.

Естественно, что топливную систему при попадании в нее грязи нужно промыть – регулировкой карбюратора эту проблему не решить. А изношенной поршневой нужен капремонт. Однако и в этих случаях тоже выполняют настройку.

Регулировку карбюратора бензопилы

Отрегулировать УПТ может также понадобиться даже при изменении марки или качества топлива, атмосферного давления, влажности и температуры окружающей среды, высоты над уровнем моря (когда место эксплуатация меняется с равнины на горную местность, то из-за разрежения воздуха, и наоборот).

Перед регулированием УПТ обязательно надо убедиться в том, что оба фильтра (воздушный и топливный) чистые. Кроме того, не должно быть подсоса воздуха в мотор со стороны (через сальники, прокладку под УПТ или его ускорительный насос либо еще где-нибудь), иначе отрегулировать карбюратор не удастся.

Подготовка к настройке карбюратора

Практически любой УПТ регулируется 3-мя винтами:

1. 1. Болт главного жиклера, обозначаемый «H» и используемый для выставления максимальных оборотов мотора пилы.
2. 2. Болт жиклера холостого хода, обозначаемый «L» и используемый для выставления малых оборотов. То есть для регулирования холостого хода.
3. 3. Болт подстройки холостого хода, обозначаемый у различных , «LA» (Stihl), «T» (Partner, Husqvarna).

Также встречаются карбюраторы с меньшим количеством регулировочных винтов. Так производители ограждают свои изделия от непрофессионального вмешательства и заодно пытаются упростить их настройку.

Прежде чем начать регулировку, следует внимательно изучить прилагаемую к бензопиле инструкцию по эксплуатации, особенно ту часть, где приводятся углы поворота настроечных болтов. Это важное условие, которое позволит произвести настройку, не выходя за рабочие параметры двигателя, правильно.

Для безопасного регулирования во время его проведения следует соблюдать правила:

1. 1. Инструмент надо устойчиво установить на ровную поверхность жестко зафиксированного объекта (верстака, стеллажа, стола).
2. 2. Цепь следует направить в сторону от себя и других присутствующих.
3. 3. Между цепью и любыми окружающими предметами должно быть безопасное расстояние, гарантирующее невозможность их взаимного контакта.

В таких случаях отрегулировать карбюратор на бензопиле можно следующим образом. Сначала запускам инструмент и прогреваем его 10 минут.

Регулировку УПТ начинаем с определения положения настроечного винта «L», при котором обороты холостого хода будут наибольшими. Для этого очень медленно и плавно поворачиваем этот болтик то в одну сторону, то в другую. И так несколько раз, пока нужное положение не будет найдено. После этого проворачиваем «L» на 1/8–1/4 оборота (требуемое значение указано в техдокументации на инструмент) против часовой стрелки (далее ПРЧС).

Затем продолжаем регулирование холостого хода с помощью винта «S» («LA», «T»):

• Если цепь после манипуляций с болтиком «L» неподвижна, то надо плавно вращать «S» («LA», «T») по часовой стрелке (далее ПОЧС), пока она не начнет двигаться. Затем подкручиваем «S» на 1/8–1/4 оборота обратно.
• Если цепь движется, вращаем «S» («LA», «T») ПРЧС, пока она не остановится, а потом подкручиваем «S» на 1/8–1/4 оборота в туже сторону.

Двигатель должен работать равномерно. И проверяем его, как он ускоряется. Считается, что мотор в режиме ускорения работает нормально, если при плавном нажатии на акселератор обороты за короткое время и без «провалов» возрастают до своего максимального значения. Если двигатель работает неравномерно и/или плохо ускоряется, то надо слегка – максимум на 1/8 целого оборота – подвернуть «L» ПРЧС. После этого необходимо опять произвести приведенную выше настройку «S» («LA», «T»). Повторяем эти регулировки, пока мотор не станет равномерно работать и хорошо ускоряться.

Проверка работы бензопилы

Теперь проверяем настройку регулировочного болта «H». Для этого разгоняем движок до максимальных оборотов. Только долго гонять его так без нагрузки нельзя, надо делать паузы. Смотрим на выхлоп и слушаем работу мотора. Если из глушителя выходит слишком много, причем сизого дыма, и мотопила сильно шумит – значит карбюратор делает чересчур богатую смесь. Кроме того, при этом максимальные обороты силового агрегата ниже, чем должны быть. А также в нем будет образовываться нагар. В этом случае необходимо «H» чуть-чуть подвернуть ПОЧС. Затем опять проверяем работу движка и при необходимости повторяем регулировку.

Когда мотопила издает визжащий звук, мотор сильно греется, выхлоп сопровождается треском и/или слышны перебои в зажигании, то есть идет детонация – смесь слишком бедная, а максимальные обороты двигателя выше, чем должны быть. Это приводит к перегреву силового агрегата, прогоранию поршня, быстрому износу цилиндра и выгоранию свечи. В этом случае надо «H» на 1/4 оборота повернуть ПРЧС.

В завершение регулировки проверяем пилу на холостом ходу. При правильно отрегулированном УПТ она должна работать так:

1. 1. Цепь неподвижна.
2. 2. Звук двигателя почти как у четырехтактного.
3. 3. Нажатие на акселератор приводит к быстрому набору максимальных оборотов.

Если эти условия в полном объеме не соблюдаются, следует воспользоваться «S» («LA», «T»), как это указано выше, или повторить настройку с самого начала.

Так проводится приблизительная настройка. Для точной нужен тахометр. Делаем все то же самое, только проворачиваем регулировочные болтики, ориентируясь на показания этого прибора. Это позволит точно и, скорее всего, с первого раза настроить карбюратор, добившись в зависимости от модели инструмента для работ с деревом установки холостых оборотов на уровне 2800–3300 об/мин или выше и максимальных – 11000–15000 об/мин. Какие именно следует выставлять, надо смотреть в технической документации (инструкции по эксплуатации) на пилу.

После технического обслуживания, например, разборки и промывки или предшествующих неудачных попыток настроить этот узел может оказаться полностью разрегулированным. Настолько, что мотопила вообще не будет заводиться. В этом случае настраивать устройство системы питания двигателя надо в 2 этапа, условно называемых:

• базовый – при неработающем двигателе;
• окончательный – производится на прогретом двигателе.

Пилы Штиль и Партнёр

В бензопилах Штиль 250, 361, а также Партнёр 351, 350 регулировка карбюратора осуществляется с помощью винтов Н и Л путём выставления пропорций бензина и воздуха. Если их отпустить, то произойдёт добавление большой части топлива и поэтому обороты будут высокими, в противном случае наоборот, будут падать.

Холостые обороты в бензопилах Партнёр регулируются с помощью винта с буквой Т, а у Штиля, как правило, нужно искать маркировку ЛА. Стандартная настройка бензопилы осуществляется при финальных испытаниях. В основном после таких настроек процент топлива в рабочей смеси больше чем воздуха, что не соответствует оптимальным параметрам. Но их необходимо сохранить в первые часы работы во время обкатки устройства. После этого пилу можно регулировать самостоятельно, но работать хорошо она будет и на заводских настройках.

Но если решено регулировать самостоятельно, то действия требуется совершать в такой последовательности:

• регулировка винта Л;
• потом настроить жиклёр Н;
• после этого переходить к настройке холостого хода с помощью винта Т (если бензопила Штиль — ЛА).

Сначала винт Л нужно крутить в обоих направлениях для того, чтобы найти максимальную частоту оборотов мотора. Если та точка найдена, то тогда этот же винт прокрутить на ¼, тем самым немного сбавив обороты. Если при этом цепь на холостом ходу продолжает двигаться, необходимо немедленно провернуть винт Т (ЛА) до полной остановки цепи.

После настройки максимальных оборотов винтом Н, необходимо проверить по тахометру частоту. В том случае, когда она не соответствует указанным в сервисной книжке, настройку нужно провести повторно. Когда на максимальных оборотах выходит очень много дыма из выхлопной трубы, то смесь слишком богатая топливом, если слышатся шумы и двигатель сильно греется, то наоборот — бедная. Потом нужно отрегулировать холостые обороты. При правильной настройке должно наблюдаться ровное звучание мотора на низких оборотах, при этом цепь не должна двигаться.

Китайские модели

Регулировка карбюратора китайской бензопилы, к примеру, Карвер, осуществляется практически тем же образом, что и заводские модели. Здесь есть те же три основные регулировочные винта Л, Н, Т. Иногда у таких моделей есть возможность регулировки холостого хода. Но как правило, работники специализированных сервисов и владельцы таких пил утверждают, что настроить качественно китайскую бензопилу не всегда удаётся сразу.

Для классических китайских моделей винт Л должен на 1,5 оборота быть отпущенным от максимального значения. Винт Н нужно отпустить на один оборот от максимального. Холостые обороты регулируются так же.

Таким образом, самостоятельная регулировка карбюратора бензопили не является очень сложным процессом и может в большинстве случаев осуществиться самоучкой.
