Карбюратор бензопилы – устройство, регулировка и промывка своими руками

Устройство карбюратора бензопилы – просто и доступно

Как и в случае с другими узлами бензопил, прежде, чем ремонтировать карбюратор, следует детально изучить его конструкцию. Это поможет определить истинную поломку и быстро устранить ее. Конструкция карбюратора бензопилы состоит из таких элементов:

• Трубка – оборудуется поперечной заслонкой, регулирующей попадание воздуха внутрь системы;
• Диффузор – расположен рядом с входным отверстием подачи топлива. При сужении диффузора скорость подачи воздуха в систему увеличивается;
• Топливная игла – служит для распределения топлива;
• Поплавковая камера – регулирует уровень топлива в точке входа в канал.

Для лучшего понимания конструкции узла потребуется схема карбюратора бензопила. Она наглядно демонстрирует расположение и способ подключения основных элементов узла.

Принцип работы карбюратора бензопилы достаточно прост. Игла разбрызгивает топливо в поплавковую камеру, после чего горючее смешивается с воздухом. Далее готовая смесь попадает в цилиндр мотора. Чем больше горючего подается к двигателю, тем выше количество оборотом мотора.

Независимо от производителя и модели бензопилы, каждый из современных инструментов оборудуется карбюраторами, обладающими практически идентичной конструкцией и работающими по одному, и тому же принципу. Основные различия кроются в материалах запчастей и их расположении в устройстве карбюратора.

Что обязательно нужно знать?

Для выполнения процедуры в идеале нужно знать устройство и принцип работы карбюратора бензиновой пилы, но это тема отдельной статьи. Наша же задача, научиться правильно и быстро регулировать карбюратор «на коленке» без специальных навыков, приспособлений и инструментов. Поэтому остановимся только на обязательном минимуме.На любом карбюраторе китайской пилы, вне зависимости от производителя, есть 3 регулировочных винта:

• H – полный газ;
• L – малый газ;
• T – открытие, закрытие дроссельной заслонки.

• двигатель должен устойчиво работать на холостом ходу, а пильная цепь оставаться на месте без вращения;
• при работе двигателя не должно быть сильного дымления;
• двигатель должен иметь хорошую приемистость, т.е. при резком нажатии на ручку газа, должен быстро набрать обороты, а при отпускании ручки, плавно сбросить обороты и устойчиво работать на холостом ходу.

Зная эти 3 простых правила уже можно без проблем настроить холостой ход на любой бензопиле китайского производства, например: PIT, Дружба 2, Штиль, Echo CS 353ES, Patriot PT 3816, Husqvarna 5200 и другие. ударил чуть чуть 11 раз кувалдой…. ДИЗЗАМАТ, ТЫ НЕВОСПИТАННОЕ БЫДЛОударил чуть чуть 11 раз кувалдой….Ну вот, а хотел кувалдой. Матом не ругайся, ты же мастер.Больше дела, меньше пиздеша.Я угараю с того как он говорит. На 90%и более. На 80%и более. Как ты высчитываешь это процентное соотношение. .И всё-таки где была зарыта собака? Смотрел внимательно, как были пузыри вначале, так и в конце, но вдруг двигатель заработал.какой карбиратор от партера подойдет до б/з пилы алко вкс 35/35 напишитеКлапан облуди оловом и все супер провереноНа всех бензо инструменте принцып работы карба одинаков.Посмотрите. какие еще проблемы могут быть

Мишка дери больше и люди к тебе потянутся…Здравствуйте.Очень полезное видео.У меня как раз появилась проблема с карбюратором и скорей всего с форсунками.Лайк и подписка!За труд себя вознаградил великий мастер Михаил. Стараньем, выдержкой немалой он хитрый клапан пабедил! Миша, ты малоччик! РЕШПЕКТ. ✊Пропиленные винты вместе с корпусом карбюратора это- жесть . Я пока досмотрел чуть не ох..л от качества ремонта .Миша,забыл тебе написать-ты был у цели, тебе надо было миниатюрым паяльником облудить форсунку,только это делать осторожно,чтоб не испортить клапан-можно посадить на легкоплавкий РОЗЕ припой.Все бы ничего-как я понял со своего опыта-эти карбы прокладки= полное гамно,для того что бы включить скорость с кабины надо вылазить (поговорка ) по бенз сливай,то масло не то, в итоге-фуфель ! А на машине похер,пришел торкнул стартер и ноу проблем ! Че то не могут придумать заметь этих жопных карбюраторов. Как там говорят ? одна малая хрень-портит все стадо.Молодец парень. Настойчивый и целеустремленный, руки тоже из правильного места растут. Но эту деталь лучше заменять на новую. Советую тебе поискать этот распылитель у дилеров ШТИЛЬ. Применяется в карбюраторах пил MS 180, MS 230.Их продоют отдельно.цена-16.51эвро .в Германии.+ посылка.Ну если 5 соток всего, то можно облудить. Ну на самый колхозный случай аккуратно на прокладочный автогерметик посадить. Мой паулан так и работает уж лет 5.Nenada ekanomit dengi klienta, pakupajetsa novi karburator i prablema izcezajet a stari karbjor za hvost i ab stenku.Я работаю с очень классной японской эпоксидной смолой из двух компонентов и по всей видимости на нее можно было бы поставить этк форсунку. Когда смола твердеет то она выдерживает температуру 60° дезинфицирующего медицинского раствора и бензин бы этот клей уж точно выдержал. Возможно есть другие клеи на которые можно посадить форсунку.Михаил: если уж очень хочешь добиться приемлемого результата в ремонте клапан-форсунок и клапан-жиклеров, прислушайся к совету. 1) Наиболее подходящий материал для новых «пятачков» – мембрана от автомобильного ГБО. Обязательно новая, не растянутая и не потерявшая эластичность. Мембраны от карбюраторов не годятся, они слишком тонкие. 2) Никаких маникюрных ножниц, только просечка подходящего диаметра. Пятачок должен быть идеально круглым, и в точности того же диаметра, что и в оригинале (речь идет о допуске 0.1-0.2 мм). Иначе будет работать «кое-как» и совсем недолго. Подсказка насчет просечки – разбери телескопическую антенну от радиоприемника и используй от нее трубочку подходящего диаметра, слегка заточив кромку. Трубка латунная, но на вырубку десятка пятачков ее хватит. По части прессовой посадки в корпус – тут не штангенциркулем, а микрометром надо мерять. Натяг радикально меняется при изменении диаметра на сотки, а не на десятки.Но прежде определись, нужно ли оно в принципе. Сам уже ощутил, что работа кропотливая, почти ювелирная. Да еще и без гарантии успешного ремонта. Очень сомневаюсь, что твои клиенты согласны ее достойно оплачивать. Уж лучше смотри в сторону более-менее аккуратного пристраивания китайских карбов на место фирменных (с допиливанием кулис, установленных на осях заслонок). Это более практичное занятие, с предсказуемым результатом.

Эта схема карбюратора бензопилы максимально проста и эффективна. В некоторых моделях садовых инструментов она может быть дополнена дополнительными патрубками, сальниками или фильтрами.

Большинство современных бензопил оснащены почти одинаковыми карбюраторами. Они практически ничем не отличаются друг от друга, и работают по схожему принципу. Единственная разница между камерами разных производителей заключается в материале, из которого они изготавливаются. В дорогих бензопилах американского, шведского и немецкого производства камеры изготавливаются из надежных сплавов, на которые наносятся защитные покрытия. Дешевые китайские и корейские бензопилы оборудуются узлами, изготовленными из дешевых материалов.Каждый карбюратор состоит из следующих элементов:

• алюминиевого корпуса с цельной конструкцией. Внутри корпуса расположен входной штуцер, главный винт, импульсный канал, болт для регулировки двигателя при работе на холостом ходу;
• дроссельная заслонка – она отвечает за регулировку количества воздуха, требуемого для обогащения топливной смеси;
• диффузор – расположен рядом с входным отверстием камеры;
• распылитель – предназначен для подачи топливной смеси непосредственно в камеру карбюратора;
• поплавковая камера – в ней находиться поплавок, который срабатывает в случае недостаточного количества горючего;
• жиклеры – представляют собой клапаны, которые отвечают за регулировку количеств горючего.

Эта схема карбюратора бензопилы максимально проста и эффективна. В некоторых моделях садовых инструментов она может быть дополнена дополнительными патрубками, сальниками или фильтрами. Принцип работы карбюратор бензопилы достаточно прост. В момент запуска двигателя открывается воздушная заслонка, расположенная внизу корпуса. При этом в поплавковой и воздушной камерах образуется разрежение, вызванное движением поршня. В результате этого срабатывает штатный диффузор, который начинает всасывать воздух. Количество забираемого воздуха зависит от степени открытия заслонки. При срабатывании поршня через входной штуцер в камеру начинает поступать топливо. Его количество и скорость протекания зависят от положения жиклеров.

Регулировка карбюратора бензопилы – когда требуется процедура?

Нередко владельцы бензопил задумываются о том, почему бензопила стреляет в карбюратор, или почему не поступает бензин в карбюратор бензопилы? И в том, и в другом случае причина неисправностей кроется в сбое заводских настроек узла и для устранения поломок требуется настройка карбюратора бензопилы. Понять, что карбюратор бензопилы необходимо настроить, поможет и ряд других признаков:

• Мотор вообще не заводится, или глохнет сразу же после того, как завелся – причиной этому может служить дефицит горючего в паре с переизбытком воздуха;
• Повышенное потребления топлива – в таком случае стремительно увеличивается количество выхлопных газов. Причину в данной ситуации следует искать в увеличении количества топлива и снижении количества воздуха;

Также существует ряд механических причин, которые приводят к необходимости регулировки карбюратора. К ним относится:

• Сильная вибрация – она приводит к повреждению защитного колпака, результатом чего станет потеря фиксации всех трех регулировочных винтов;
• Износ поршневой части мотора – в такой ситуации регулировка карбюратора лишь на время продлит работу инструмента. Для полного устранения неисправности придется полностью заменить поршневую группу;
• Образование засоров – они появляются в результате использования некачественного бензина, повреждения фильтра или окалины. В таких случаях потребуется демонтировать, разбирать и производить чистку карбюратора.

В любом из перечисленных случаев лучше не затягивать с процедурой регулировки или промывки узла. В противном случае это приведет к поломке других, не менее важных элементов бензопилы.

Настройка карбюратора: основные моменты

Обратная сборка карбюратора проводится только после полной очистки, высыхания и продувки сжатым воздухом. При этом не забудьте о том, что некоторые прокладки и уплотнители даже в случае отсутствия повреждений подлежат замене.

К регулировке карбюратора можно приступать при условии его правильной дефектовки, качественной сборки и безупречного обратного монтажа на двигатель.

Принципы настройки карбюратора:

Калибровка карбюратора бензопилы

Общий алгоритм регулировки выглядит примерно так:

Памятки для калиьбровки карбюратора на корпусе бензопилы

По завершению регулировки остаётся установить обратно крышку бензопилы с изолирующей прокладкой, после чего можно приступать к основной работе. Если настройки правильные, двигатель бензопилы будет получать оптимальную топливную смесь. Это обеспечит его нормальный КПД, а также общий комфорт и безопасность работы с инструментом.

Как правильно отрегулировать карбюратор на бензопиле?

• Винт «L» необходим для регулировки низких оборотов;
• Винт «H» требуется при настройке мотора для работы на высоких оборотах;
• Винт «T» нужен для регулировки холостого хода.

Стоит отметить, что некоторые бензопилы оборудованы всего одним винтом «T», поэтому регулировка карбюраторов таких моделей выполняется посредством манипуляций только с этим винтом.

Сколько бы винтов ни было на бензопиле, наиболее оптимальными для ее работы являются заводские настройки карбюратора. Сами же винты изначально применяются в целях настройки бензопилы для работы в определенных погодных условиях.

Настройку карбюраторов бензопил с тремя винтами следует выполнять при помощи винтов «L» и «H». Для повышения оборотов их следует поворачивать по часовой стрелке. С целью понижения оборотов винты поворачиваются против нее. Для регулировки карбюратора потребуется специальная отвертка для регулировки – она не будет соскальзывать с винтов и повреждать резьбу на их «шляпках».

Процесс регулировки карбюратора состоит из двух этапов: начального и основного. Алгоритм действий при регулировке выглядит следующим образом:

1. Во время первого этапа винты «L» и «H» необходимо закрутить по часовой стрелке до самого конца;
2. После этого данные винты нужно повернуть на 1,5 оборота в обратном направлении;
3. На втором этапе нужно завести бензопилу и оставить ее на 10 минут для полного прогрева;
4. Затем начните поворачивать винт «T» до того момента, когда мотор бензопилы начнет стабильно работать, а цепь на шине не будет вращаться.

Не следует спешить при регулировке бензопилы. Нужно помнить, что чем медленнее вы будете поворачивать винты, тем лучше почувствуете изменения в работе двигателя инструмента.

Для чего нужна первичная регулировка?

В первые часы работы 2-тактный двигатель бензопилы требует обкатки, от которой зависит качество его дальнейшей работы. В процессе обкатки выполняется первичная регулировка карбюратора — устанавливаются оптимальные параметры приготовления и подачи топливной смеси.

Первичная обкатка бензопилы: работа с тонким материалом

Большинство современных бензопил поступают в продажу отрегулированными. Тем не менее, качество заводских настроек не мешает проверить – в конце концов, работать с инструментом придётся именно вам.

При первом запуске бензопила должна работать в щадящем режиме. Поэтому на протяжении нескольких часов после старта рекомендуется не перегружать двигатель и выполнять резку только небольших веток и стволов толщиной до 10 см.

Подстраховаться от сбоев в работе карбюратора бензопилы помогут простые правила:

Пропорции топливной смеси для двигателя бензопилы

Бензопила должна правильно стартовать, обеспечивать стабильную скорость вращения звёздочки и плавность прироста/спада мощности. При работе двигателя не должно быть посторонних стуков, хлопков и шумов.

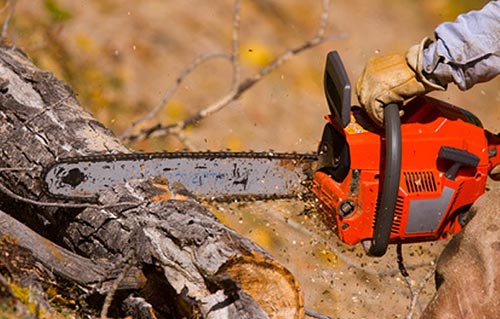

Профессиональная ручная бензопила в работе

Главное при первичной обкатке инструмента проследить за тем, чтобы расход топлива соответствовал используемой мощности, т.е. на практике пила не должна гаснуть, «чихать», дымить и работать рывками.

Как проверить карбюратор бензопилы?

После регулировки нужно проверить ускорение, максимальное количество оборотов и работу двигателя на холостом ходу. В процессе проверки первого параметра следует резко нажать на курок газа. Если при этом мотор не начал набирать обороты, значит, нужно повернуть винт «L» против часовой стрелки. При этом один поворот не должен превышать 1/8 от полного круга винта.

Для измерения максимальных оборотов потребуется задействовать винт «H». С целью увеличения максимального числа оборотов винт поворачивается по часовой стрелке. Для снижения показателя винт нужно повернуть в обратном направлении. При этом следует помнить, что максимальное число оборотов не должно превышать 15 тыс.

Для финальной проверки бензопилы при работе на холостом ходу нужно завести инструмент и положить ее на ровное место. Дайте мотору прогреться и обратите внимание на следующие элементы бензопилы:

• Цепь – не должна двигаться;
• Мотор – при нажатии на курок газа он должен уверенно набирать обороты вплоть до достижения установленного максимального предела.

Важная подсказка – если карбюратор настроен правильно, то звук мотора бензопилы будет сильно напоминать звук при работе 4-тактного двигателя.

В аналогичном порядке выполняется регулировка и проверка карбюратора китайской бензопилы. Разница состоит только в том, что процесс настройки таких инструментов может отнять гораздо больше времени – в среднем, около часа. Кроме того следует помнить, что регулировка китайских бензопил требуется гораздо чаще – нередко ее нужно производить сразу же после обкатки нового инструмента.

Поплавковые карбюраторы

Принцип работы мембранных и поплавковых карбюраторов одинаков. Отличие в том, что в старых карбюраторах вместо мембраны использовали поплавок. Это герметичная легкая ёмкость из медного сплава со стальной осью по центру. Нижняя часть оси входит во втулку на дне камеры и служит для удержания поплавка. Верхняя сделана в виде иглы.

На старых бензопилах «Дружба» и «Урал» этот недостаток поплавковых карбюраторов компенсировался особенностями конструкции самой бензопилы.

В отличии от современных бензопил, у старых моделей регулировалось положение режущей гарнитуры. Сам двигатель мог оставаться в стабильном положении, вертикально (свеча вверху), а шину с цепью можно было повернуть горизонтально для повала дерева или вертикально для распиловки лежащего ствола.Более подробный разбор устройства поплавковых карбов рекомендуем почитать в нашей статье про карбюраторы бензопилы Дружба.Более подробно, устройство и принцип работы поплавкового карбюратора разобран в нашей статье о карбюраторе бензопилы Дружба 4.Тем не менее, рабочее положение бензопилы с поплавковым карбюратором всегда ограничено, что уменьшает возможности при работе. Бензопила с мембранным карбюратором может работать в любом положении, даже перевернутом, что важно при опиливании суков на высоте и работе в труднодоступных местах.Надежность обоих вариантов зависит от качества используемых материалов и сборки. Мембрана должна быть выполнена из пластика, стойкого с бензину и долго сохраняющего эластичность.

Теперь проверяем приемистость двигателя следующим способом – резко нажимаем на газ, двигатель при этом должен быстро набрать обороты и устойчиво работать. Если двигатель медленно набирает обороты, либо имеются провалы – это означает, что смесь бедная и необходимо вывернуть винт L – при этом обороты двигателя уменьшатся. Уменьшатся и обороты холостого хода, поэтому нужно частично завернуть винт Т и снова проверить на приемистость. Статья предназначена для тех, у кого нет опыта в настройке карбюраторов на китайских бензопилах. Я расскажу и покажу, как выполнить полноценную регулировку с использованием отвертки. Необходимые инструменты Что обязательно нужно знать? Основная причина поломки Пошаговая инструкция настройки Этап 1 — Холостой ход Этап 2 – Максимальная мощность Что делать, если нет опыта и не получается отрегулировать своими руками? Подводя итоги

Как снять карбюратор с бензопилы?

Прежде, чем почистить карбюратор или выполнить его ремонт, данный элемент бензопилы потребуется демонтировать и отключить от других узлов. Для этого необходимо соблюдать определенный порядок действий. Алгоритм демонтажа выглядит следующим образом:

• Вначале снимите верхнюю крышку, открутив 3 болта по ее периметру;
• Снимите фильтр, имеющий форму поролоновой прокладки;
• Отключите шланг подачи топлива;
• Снимите тягу привода;
• Отсоедините наконечник троса;
• Аккуратно снимите и полностью вытащите шланг подачи топлива.

Каждое из действий старайтесь выполнять как можно аккуратнее. В противном случае появится риск повреждения важных элементов бензопилы.

Сообщества › Сделай Сам › Блог › Ремонт бензопилы Калибр.

Всем доброго. Есть бензопила. которую сам и загубил: оставлял на зиму с топливной смесью, пользовался редко… В результате не заводится, точнее, еле-еле заведется, если из шприца бенз впрыснуть под воздушный фильтр, но работает на ХХ даже с перебоями. Фото не имеет значения, т.к. конструкция у всех пил одинаковая практически. Пила Калибр 1800. Я подозреваю на 95%, что скорее всего, масло в смеси состарилось и закоксовалось, и теперь просто не может прокачаться в камеру сгорания. Вопрос: т.к. ошибки разгильдяев у нас одни и те же, может, кто сталкивался или в курсе, чем можно промыться? наугад можно перебрать все растворители в природе, но хочется знать, вдруг кто-то использовал конкретный метод и помогло?

Как почистить карбюратор на бензопиле?

Промывать карбюратор бензопилы требуется в тех случаях, когда для заправки инструмента применяется некачественное топливо, или инструмент используется при крайне низких температурах. В процессе работы нужно стараться не повредить и не потерять мелкие детали узла. Чистка карбюратора выполняется в таком порядке:

1. Открутите винты, удерживающие корпус карбюратора;
2. Откройте крышку, извлеките мелкие детали узла и разложите их на полотенце;
3. Тщательно обработайте стенки корпуса и все имеющиеся детали сжатым воздухом из баллончика;
4. Если нагар на деталях остался, то протрите их тряпкой, смоченной обезжиривателем;
5. Просушите корпус и детали;
6. Соберите и установите карбюратор на бензопилу.

После очистки карбюратора своими руками вы заметите, что мотор бензопилы будет работать намного стабильнее и гораздо быстрее набирать обороты.

Разборка своими руками: ничего сложного

Прежде всего нужно подготовить место для разборки. Это может быть верстак или обычный стол. Кроме того нужен прямоугольный кусок ткани или картона – на нём вы будете аккуратно складывать детали карбюратора. Ну и, наконец, инструмент: для разборки понадобится набор рожковых гаечных ключей и отвёрток, специальный чистящий состав и ультразвуковая кавитационная ванна.

Инструмент для ремонта бензопильного карбюратора

Вначале вам придётся выполнить демонтаж карбюратора бензопилы. Делается это в таком порядке:

Снятие крышки карбюратора

Снятие топливного шланга и тяги привода

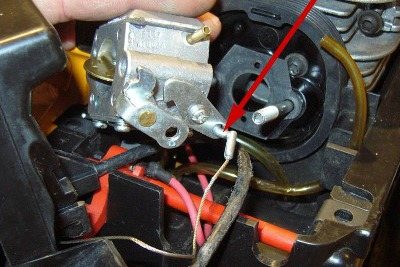

Удаление троса дроссельной заслонки

После снятия бензинового шланга карбюратор готов к разборке

Разборку карбюратора нужно выполнять в порядке, предусмотренном конструкцией и функциональными решениями его элементов. Детали карбюратора бензопилы не отличаются габаритами, поэтому складывать их нужно внимательно и по порядку, стараясь ничего не потерять.

Разборка карбюратора бензопилы на фото

После разборки нужно провести дефектовку и заменить повреждённые или изношенные детали. Далее весь комплект следует промыть с помощью специального средства, просушить и протереть сухой безворсовой тканью. Жиклёры и трубки узла нужно продуть сжатым воздухом, или же, в целях более тщательного удаления образований на их внутренних поверхностях, перед этим обработать ультразвуком.
