Регулировка карбюратора китайской бензопилы своими руками

Регулируем карбюратор бензопилы

Использование бензопилы значительно упрощает жизнь даже любителям, а в отдельных профессиях она практически незаменима. Но, как и любое сравнительно сложное оборудование, мотопила нуждается в регулярном техническом обслуживании. Если оно выполняется несвоевременно или некачественно, то это приводит к возникновению различных неисправностей. Одна из наиболее распространенных причин неполадок состоит в неправильной настройке карбюратора мотопилы, сбивающейся вследствие смещения регулировочных винтов под воздействием вибраций или в результате неудачных попыток его регулирования.
Регулировка бензопилытребуется в следующих случаях:

• заводские настройки карбюратора мотопилы сбиты;
• мотор заводится с натугой и почти моментально глохнет;
• попадание частичек мусора в механизм, распределяющий топливо, вследствие неисправности системы очистки воздуха;
• выхлоп чересчур густой, расход топлива чересчур большой, топливо сгорает в цилиндре не полностью;
• значительное изнашивание поршневой группы (в таком случаерегулировка карбюратора бензопилыявляется временной мерой).

Карбюратор предназначен для подготовки топливной смеси для подачи в мотор. Нарушения пропорций в топливной смеси приводят к сбоям в функционировании двигателя.

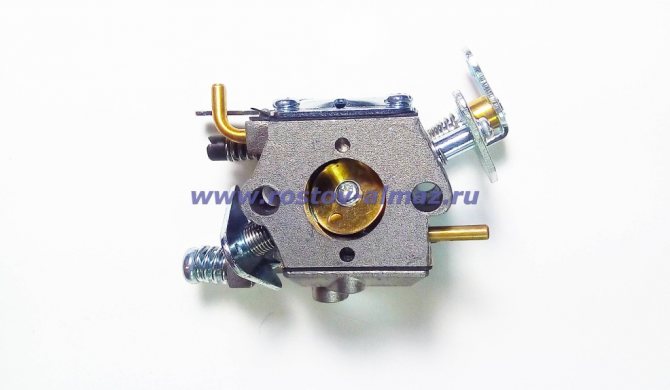

регулировка карбюратора бензопилы китайского производства

Конструкция карбюраторов в разных моделях мотопил различается, но все они действуют по одному и тому же принципу. Поток воздуха быстро движется по каналу. Скорость его движения регулируется при помощи заслонки, перекрывающей канал. Подаваемое в канал через распылитель топливо смешивается с воздухом, после чего образовавшаяся топливовоздушная смесь попадает в мотор.

Карбюратор всегда состоит из одного и того же набора деталей, хотя может слегка видоизменяться в зависимости от изготовителя. В его состав входят следующие части:

• Основа. Она представляет собой специальную трубку, имеющую внешнее сходство с аэродинамической конструкцией. Через нее проходит поток воздуха. В середине трубки в поперечном направлении находится заслонка, позицию которой можно менять. Чем сильнее она задвинута в проход, тем меньшее количество воздуха попадает в мотор.
• Диффузор. Это суженная часть трубы. С его помощью обеспечивается повышение скорости движения воздушного потока именно в той части, откуда подается топливо.
• Поплавковая камера. Этот элемент по форме похож на резервуар. Он используется для непрерывного сохранения оптимального уровня топлива перед входом в канал, из которого подается воздух.
• Каналы для поступления топлива. Топливная смесь находится в поплавковой камере, откуда поступает в жиклер, а затем подается в распылитель.

Чтобы функционирование инструмента было эффективным и ровным, отдача максимальной, а расход топлива экономным, требуется своевременнаярегулировка карбюратора бензопилы. Перед ее выполнением следует проверить чистоту воздушного и топливного фильтров. На большей части мотопил регулировка выполняется при помощи трех винтов: высоких оборотов, низких оборотов, холостого хода.

Регулировка карбюратора должна производиться с максимальной аккуратностью, поскольку ошибки чреваты весьма значительными последствиями, вплоть до выхода мотора из строя.

Признаками верной настройки являются следующие:

• разгон мотора осуществляется быстро и плавно;
• цепь остается неподвижной на холостом ходу;
• двигатель при работе издает ровный звук, напоминающий звучание четырехтактного агрегата.

Регулировка карбюратора китайской бензопилыпроизводится так же, как и у моделей, выпущенных европейскими производителями, по сути китайские аналоги-это копии именитых брендовых инструментов, но с некоторыми изменениями.

Для этого используются те же винты H, L и T. Стандартом для карбюраторов китайских мотопил является позиция винта L, при которой он ослаблен по сравнению с полностью зажатым состоянием на полтора оборота. Для винта H стандарт – один оборот от такой же позиции. Регулировка холостого хода выполняется на прогретом моторе.

У некоторых моделей регулируется только холостой ход. Тем не менее, владельцы китайских мотопил и сотрудники сервисов говорят о повышенной сложности регулировки карбюратора у инструментов, выпущенных китайскими производителями. Даже у опытных мастеровотрегулировать китайскую бензопилузанимает немногим более времени, в отличии от оригинальных инструментов.

Видео

Настройку карбюратора пилы можно изучить по видео представленному ниже. В этом видео, мастер показывает, как выполняется поэтапная регулировка бензопилы китайского производства без применения тахометра. Проводит после регулировочную проверку в различных режимах.

Регулировка карбюратора бензопилы хоть и выглядит достаточно простым процессом, но требует очень внимательного и ответственного подхода. В статье процесс описан достаточно подробно, однако если вы никогда не регулировали бензопилу, стоит обратится к специалистам, это поможет сэкономить время, нервы и средства.

Конструкционные особенности

Комфортность работы повышена за счет хорошего баланса, усовершенствованной конструкции виброгасителя, существенного снижения уровня шумов.

Несмотря на существенное улучшение рабочих характеристик, цена пилы Carver 45-15 по сравнению с предыдущими фирменными разработками увеличилась незначительно.

В конструкции бензопилы задействованы преимущества систем легкого старта и автоматической смазки цепи с регулируемой производительностью насоса. Компактное размещение внутреннего оборудования сочетается с удобным доступом к фильтру воздухозаборника, регулировочным узлам топливной системы и механизму натяжения цепи.

• сочетание классической компоновки инструмента с современными направлениями промышленного дизайна;
• веса с мощностными характеристиками;
• простого обслуживания с увеличенной продолжительностью межремонтного срока эксплуатации.

Инструменты

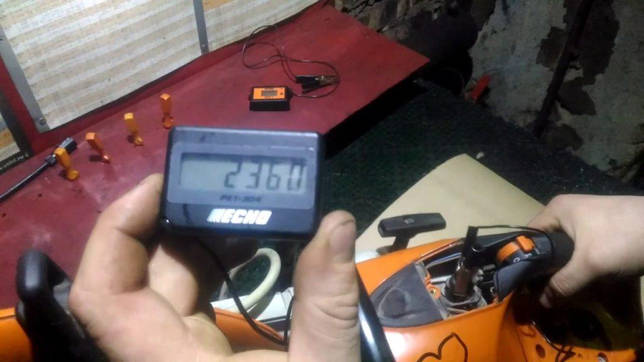

Для регулировки понадобится следующий инструмент: тахометр, отвертки, в редких случаях спецключи. Разберем их назначение, необходимость наличия и стоимость.

Регулировка карбюратора бензопилы – что нужно знать новичку?

Изначально все регулировочные болты находятся в заводских положениях – это гарантирует всасывание оптимального количества горючего и воздуха. Тем не менее, из-за длительной эксплуатации пилы в сложных условиях, заводские настройки ее карбюратора могут нарушиться. Даже незначительный сдвиг одного из болтов на 1/5 оборота приведет к серьезному нарушению в работе двигателя пилы. В связи с этим оператор должен постоянно следить за тем, чтобы регулировочные болты находились в оптимальных, установленных на заводе-производителе, положениях.

Если по каким-то причинам работа узла была нарушена, то его потребуется заново настроить. Для этого в устройстве узла предусмотрены 3 регулировочных болта. Первый из них обозначен буквой H – он нужен для настройки двигателя бензопилы при работе на максимальных оборотах. Второй винт с маркировкой L используется для регулировки мотора во время его работы на низких оборотах. Третий винт может иметь маркировку T, S или LA. Его задача заключается в настройке ДВС при работе в режиме холостых оборотов.

Алгоритм регулировки

Все работы по настройке бензопилы карбюратора проводятся в четыре этапа:

• Выполняется регулировка двигателя для его бесперебойной работы на низких оборотах.
• Карбюратор настраивается на создание и подачу качественной топливной смеси.
• Тонкая регулировка проводится на холостом ходу и только после того, как силовая установка прогреется.
• Проверяется качество работы инструмента во всех режимах.

А сейчас максимально подробно о том, как отрегулировать бензопилу. Если инструмент не запускается, то необходимо регулировочные винты H и L установить в первоначальное положение. Затем предстоит запустить двигатель и дать ему прогреться. После этого можно приступать к регулировке на низких оборотах. Для достижения оптимального режима работы предстоит использовать винты L и Т.

Первым делом посредством винта L следует запустить двигатель на максимальные обороты, а затем отпустить его на ¼. Винт Т позволит настроить работу силовой установки на холостом ходу. Регулировка тяги и максимальных оборотов выполняется с помощью винта Н, который необходимо медленно закручивать, отслеживая при этом показания электронного тахометра. Важно помнить, что нельзя превышать максимальное количество оборотов, заявленное производителем инструмента.

После проведения регулировки необходимо дать двигателю остыть. Затем остается его запустить в соответствии с алгоритмом пуска холодного агрегата. Если в это время не возникло проблем, и на холостом ходу бензопила работает хорошо, следует проверить ее под нагрузкой. При обнаружении недостатка мощности силовой установки выполняется регулировка с помощью винта Н.

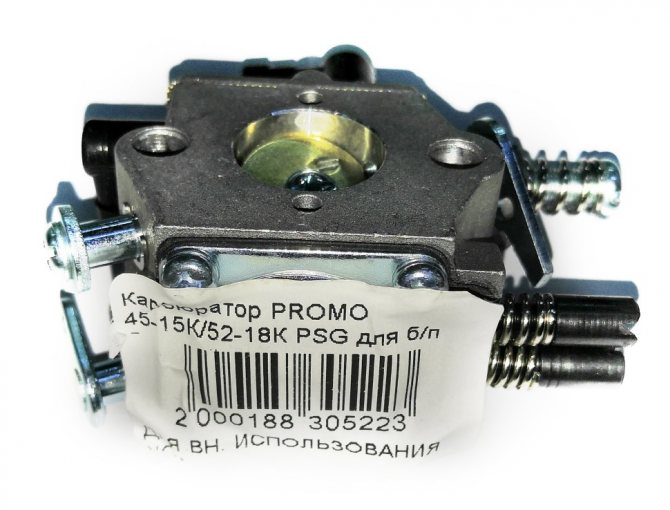

Практически все китайские бензопилы оснащаются карбюраторами, устройство которых аналогично европейским моделям. Поэтому отличия в настройке будут незначительными — при первичной настройке винты Н и L необходимо вывернуть на два оборота. Все последующие действия остаются без изменений.

Большинство бензопил разных брендов, представленных сегодня на российском рынке, произведено в Китае. Даже известные европейские производители имеют производства по своим технологиям, но на территории КНР. Бензопилы сборки в ЕС и США у нас встречаются только в фирменных центрах. Поэтому, когда речь идет о карбюраторах на китайских бензопилах, подразумевается, что они установлены на большинстве цепных бензиновых пил.

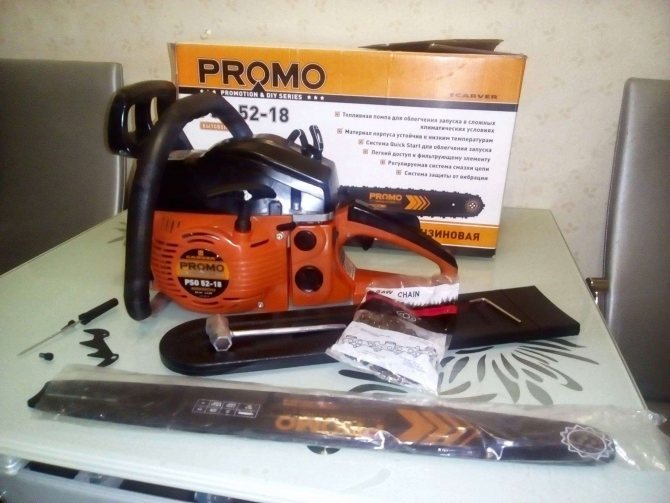

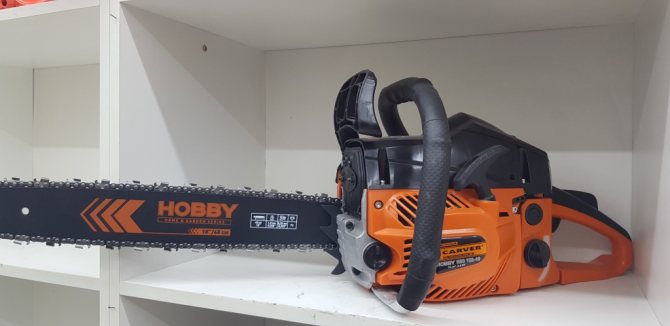

Регулировка Карбюратора Бензопилы Карвер

Самая наилучшая инфа о регулировке карбюраторов на бензопиле

Приветствую вас дорогие и самые верные читатели моего блога. В нынешней статье я решил разглядеть, как отрегулировать карбюратор на бензопиле. Ведь как мне кажется, вы не раз сталкивались с проблемкой, что ваша «дорогуша» подводила вас, когда так была нужна. А потому что мы с вами экономичные и не хотим растрачивать средства на то, что можем сделать сами, то давайте научимся регулировать карбюратор на наших бензопилах своими руками, без вербования проф ремонтников. И как вы скоро увидите, сделать это совершенно просто. Для вас даже ничего такого особенного не пригодиться, делать. Я специально разглядел регулировку карбюраторов всех узнаваемых марок пил, любая из которых обладает своими хитростями и аспектами и на мой взор это наилучшая информация в сети!

Итак, давайте начнем!

Что все-таки для вас пригодиться?

• Во-1-х, аннотация по эксплуатации самого устройства.
• Во-2-х, тахометр. Зачем конкретно он нам пригодиться, разглядим малость позднее.
• В-3-х — отвертка.

Как ни удивительно, это все, что нам будет необходимо.

Для начала пристально ознакомьтесь с устройством вашей пилы. Что для вас нужно сделать сперва, так это найти где находятся жиклеры карбюратора, также что даже важнее жиклеров — регулировочные винты. Обычно, должно быть два-три винта. Какой-то из них регулирует холостые обороты, а два других — низкие и высочайшие.

Конкретно их для вас нужно будет регулировать, или подкручивать, или откручивать, чтоб обогатить либо обеднить топливную смесь.

Если для вас нужно обеднить смесь, то просто покрутите регулятор по часовой стрелке, если обогатить, то соответственно против.

Чтоб отрегулировать частоту вращения на холостом ходу, винт, который за это отвечает, также нужно или покрутить по часовой стрелке для того, чтоб прирастить частоту оборотов, либо же, как вы уже додумались, в обратном направлении, чтоб их уменьшить.

Но желаю вас предупредить, будьте внимательны при настройке карбюратора. Поэтому, как и обеднение, и обогащение топливной консистенции, также игра с частотой оборотов, имеет очень суровые последствия.

Регулировка карбюратора бензопилы.

Регулировка карбюратора бензопилы.

А теперь давайте с вами по отдельности рассмотрим особенности регулировки на разных моделях, как более современных, так и отечественных, и более знакомых для нас.

Когда может понадобиться регулировка

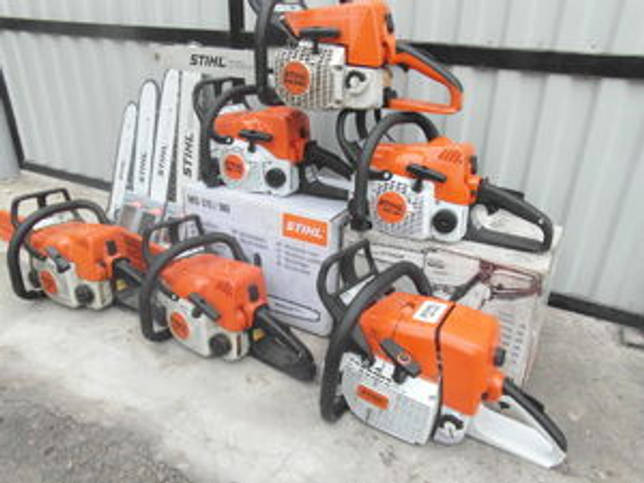

При правильной эксплуатации хорошая бензопила Штиль 180 (или любая другая) должна долго и хорошо вам служить. Но всякое ведь случается…

Самые распространенные причины:

1. Разболтались фиксирующие винты
2. Износился двигатель (в этом случае регулировка этой бензопилы, как и Гудлака, или Штурма поможет только на время, в идеале лучше сразу нести в ремонт)
3. Засорился карбюратор (в этом случае его придется еще и почистить).

Пошаговая настройка

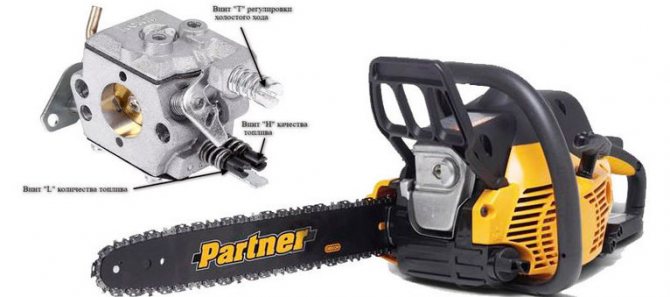

«Партнер 350» регулируется аналогично многим моделям бензопил.

В этой модели имеем три регулятора:

• Низких оборотов — L
• Высоких — H
• Холостых — T.

После выпуска с производства эти бензопилы настроены на поступление смеси больше, чем это необходимо. Так должно быть только в первые часы работы.

Когда мотор разогреется лучше перенастроить его. На холостом ходу закручивайте винт Т против часовой стрелки пока цепь не остановится, после чего настраиваем каждый из них в порядке: L, H,T.

Винт L нужно повернуть против часовой стрелки на ¼ оборота в тот момент, когда на холостом ходу начнутся самые большие витки.

Винт H регулируется так: прогреваем кабрюратор и поворачиваем против часовой стрелки на ¼ оборота. Чтобы определить все ли в порядке вам понадобится тахометр. Обороты должны быть такими же, как указаны максимальные в паспорте бензопилы.

Ваши действия должны привести к тому, чтобы двигатель сразу разгонялся и шумел как четырехкратный.

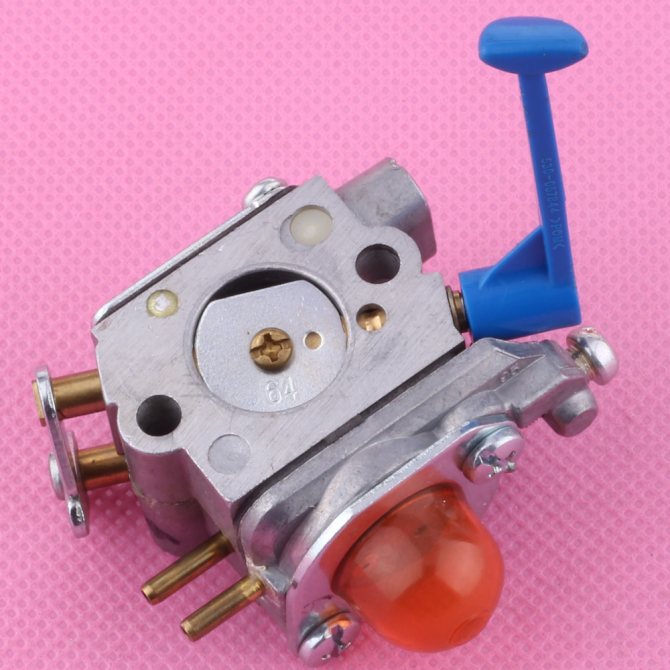

Аналогично настраивается и карбюратор Хускварна.

Partner 351 отличается только тем, что у него заводские настройки изначально подают оптимальное количество смеси, то есть, все сразу должно работать правильно. Но, при необходимости, указанная выше инструкция поможет вам настроить карбюратор правильно.

Регулировка Урала

Она немного отличается тем, что проводить ее следует не на резких максимальных оборотах, а следить, чтобы цепь набирала их быстро, но плавно, не сдвигаясь по шине.

В любом случае относиться к регулировке стоит очень серьезно, ведь если ее провести неправильно пила надолго с вами не останется. Берегите свои инструменты и если не уверены в своих силах, лучше отнесите к профессионалу.

Любая из них, даже крепенькая Дружба, нуждается во внимании и уходе. И тогда бензопила будет вашим верным помощником еще долгие годы.

Как настроить пилу китайского производства?

Конструкция карбюратора на китайских бензопилах ничем принципиально не отличается. Порядок и принцип настройки также не имеют никаких отличий и выполняются тем же порядком. Единственная сложность, которая может возникнуть во время выполнения работ — определение назначения регулировочных винтов. Обычно винт Т находится сверху, а H и L расположены в нижней части корпуса карбюратора. Может присутствовать еще один, дополнительный винт.

Обычно их назначение определяют опытным путем, слегка изменяя положение и следя за результатом. После того, как назначение элементов будет отчетливо определено, дальнейшая настройка не составляет труда и выполняется обычным порядком.

Настройка карбюратора бензопилы — важная и необходимая процедура, которую периодически приходится выполнять для восстановления нормальной работоспособности инструмента. Принципиальной сложности этот процесс не создает, Но требует от пользователя аккуратности, внимания и соблюдения правил безопасности. Цепь бензопилы обычно не снимают, поскольку понадобится наблюдать за ее положением. Поэтому важно постоянно помнить о возможности ее запуска и проявлять необходимую осторожность.

Регулировку надо производить плавно, небольшими изменениями положения винтов, чтобы не вызвать слишком резких изменений режима вращения вала. Результат зависит от внимательности и тщательности пользователя, а правильно настроенный карбюратор позволит продлить срок службы инструмента.

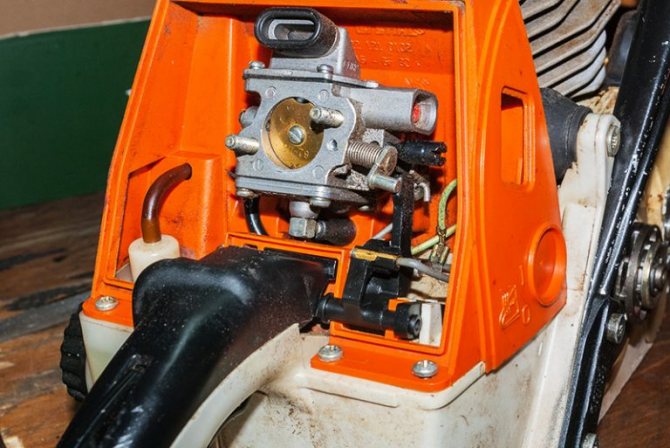

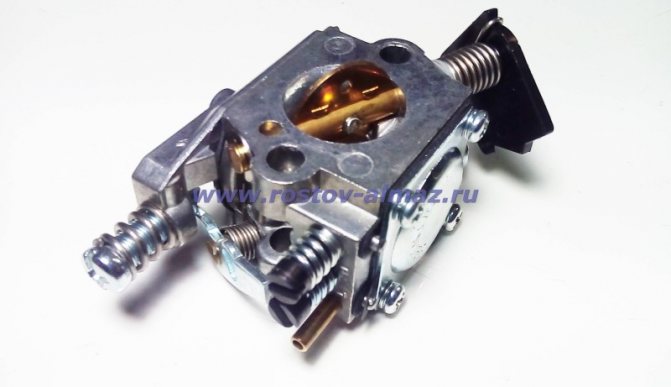

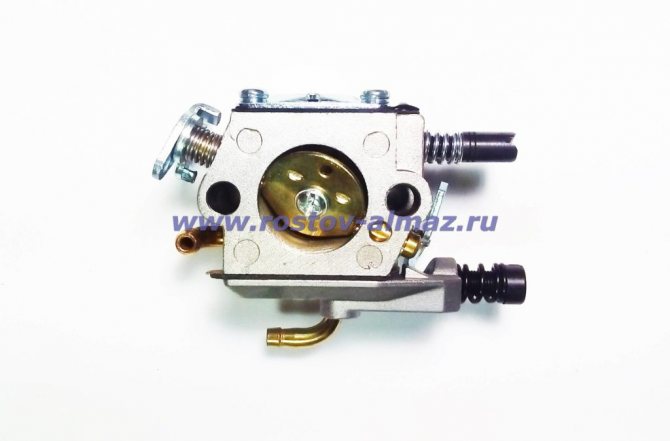

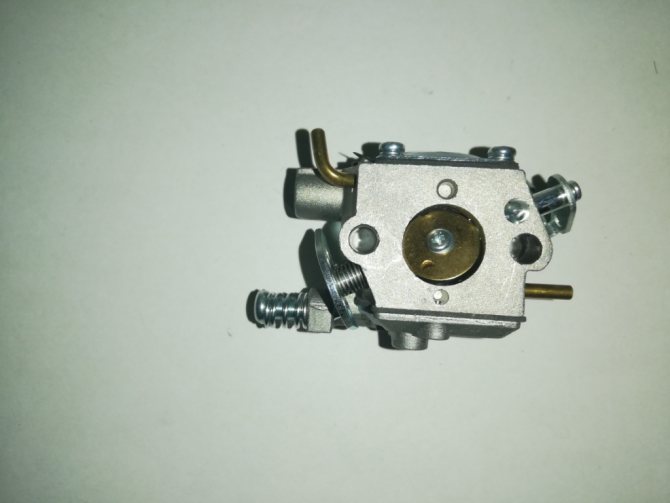

Конструкция и принцип действия карбюратора бензопилы

Карбюратор бензопилы состоит и следующих основных узлов:

• цельнолитого корпуса, изготовленного из легкого алюминиевого сплава;
• диффузора, расположенного у входа в карбюратор;
• жиклеров, специальных клапанов, предназначенных для регулировки подачи горючей смеси;
• распылителя;
• поплавковой камеры.

Ниже представлена схема карбюратора фирмы Walbro, которыми очень часто оснащаются бензопилы. Воспользовавшись данной схемой, можно более подробно изучить внутреннее устройство карбюратора бензопилы.

У карбюратора может быть 2 или 3 регулировочных винта с пружинами. Регулировочные винты сконструированы так, что на их окончаниях находятся иглы (конусы). Винты имеют правую резьбу, то есть закручиваются по часовой стрелке.

Работа карбюратора бензопилы происходит следующим образом.

• После запуска ДВС открывается воздушная заслонка.
• В диффузоре (16), где есть сужение, поток воздуха ускоряется и смешивается с бензином. Последний поступает через жиклеры (15) и (12), а очищенный воздушным фильтром воздух – через заслонку (7), размещенную на входе диффузора.
• Заслонка (8), расположенная за диффузором, регулирует, какое количество приготовленной смеси попадет в камеру сгорания.
• Объем бензина, проходящего сквозь жиклеры, регулируется винтами (17) и (10) – это, соответственно, винты L и H на бензопиле.
• От игольчатого клапана (11) зависит объем топливной смеси в поплавковой камере (14). Функционирование игольчатого клапана контролируется мембраной (13).
• Мембрана (4) контролирует подачу топливной смеси в камеру сгорания, и это зависит от количества оборотов ДВС. Бензин проходит очистку через фильтр (6).

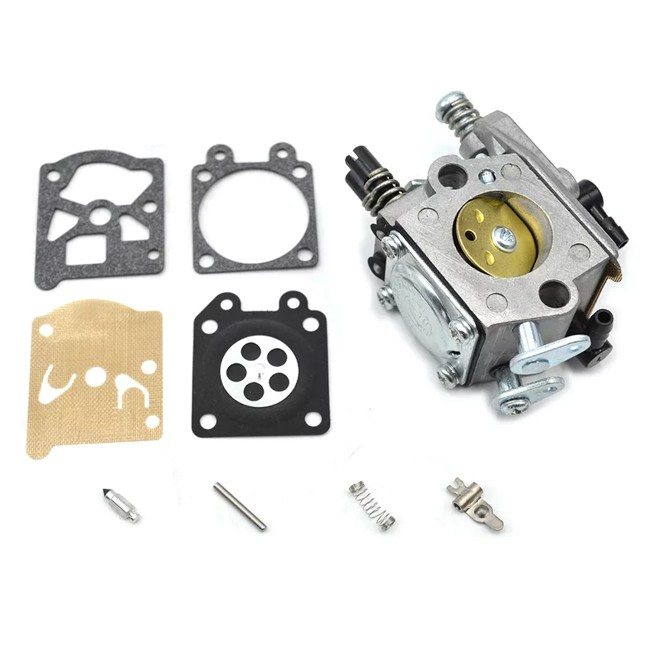

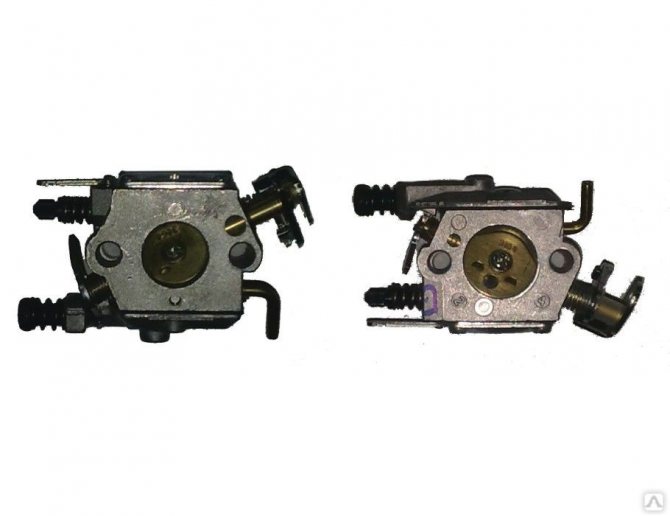

Плюсы и минусы китайских карбюраторов

Китайские карбюраторы могут быть низкого, среднего и высокого качества. Низкокачественные изделия имеют преимущество в крайне низкой цене. Самый оптимальный вариант по соотношению цена-качество находится, как правило, в среднем ценовом сегменте.

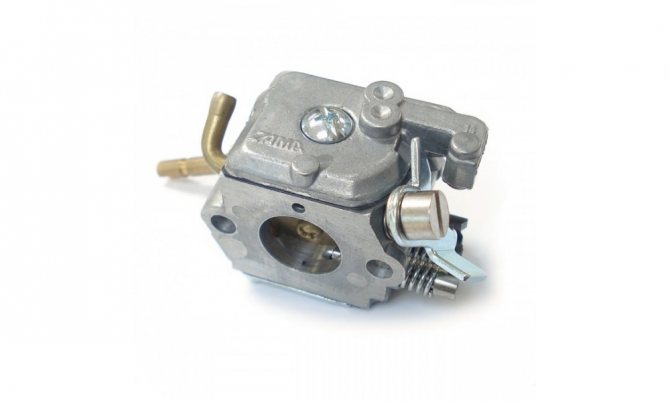

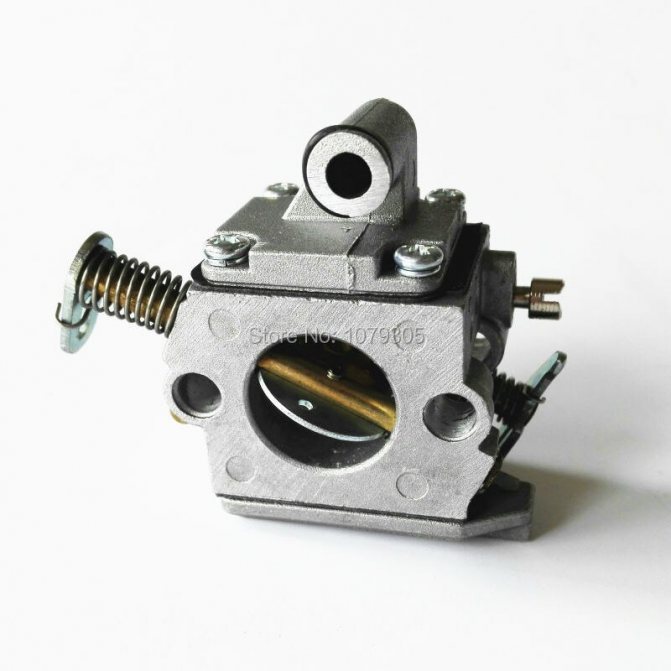

Оригинальный карбюратор Stihl европейской сборки или чисто японский Walbro превосходны по качеству. Но их стоимость иногда равна цене всей китайской бензопилы. Поэтому лучше уверенно ориентироваться в самых разнообразных китайских карбюраторах, которыми завален наш рынок, и сделать целесообразный выбор.

Какой инструмент необходим

Для того, чтобы провести регулировку и ремонт правильно, необходимо иметь специальный инструмент — тахометр. С его помощью можно узнать точное наибольшее количество оборотов мотора и произвести корректировку в соответствии с инструкцией. Чтобы настроить карбюратор, воспользуйтесь шлицевой отверткой, которая подходит для большинства моделей. Однако, для некоторых моделей понадобиться регулировочный ключ.

Тахометр

Не все модели бензопил можно отрегулировать в домашних условиях, так как специальные ключи находятся только в сервисных центрах, работающих от производителя. Такие меры приняты с целью предупреждения возникновения неисправностей инструмента из-за неправильных регулировок, осуществляемых неопытными мастерами.

Описание процесса

• Если карбюратор бензопилы не отрегулирован, и запустить бензопилу не возможно, то настройку начинают с установки винтов (L) и (H) в положение стандартной настройки. Это 1/5 оборота винтов до полного закручивания.
• После чего, необходимо запустить двигатель, дать немного поработать и нагреться.
• Следующий этап — настройка режима низких оборотов. Оптимальной работы двигателя на «низах» можно добиться регулировкой винта (L) и холостого хода (T). Для этого, сначала винт (L) закручивается до получения максимальных оборотов двигателя, после отпускается на 1/4, а винтом (T) приводятся в норму холостой ход.
• После настройки работы на «низах» проводится регулировка тяги и максимальных оборотов двигателя. Для этого медленно закручивают винт (H) и по показаниям электронного тахометра проверяют обороты.Недопустимо допускать превышения максимальных оборотов двигателя, заявленных производителем!

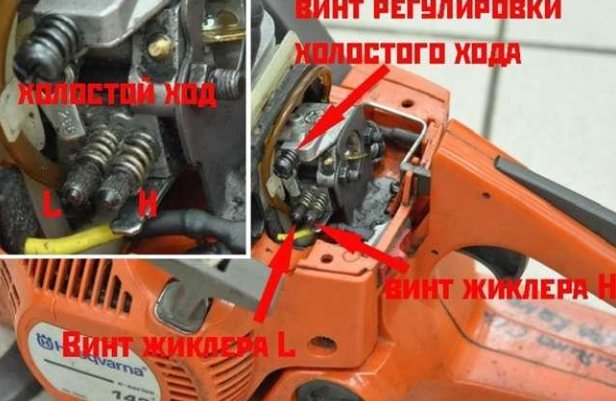

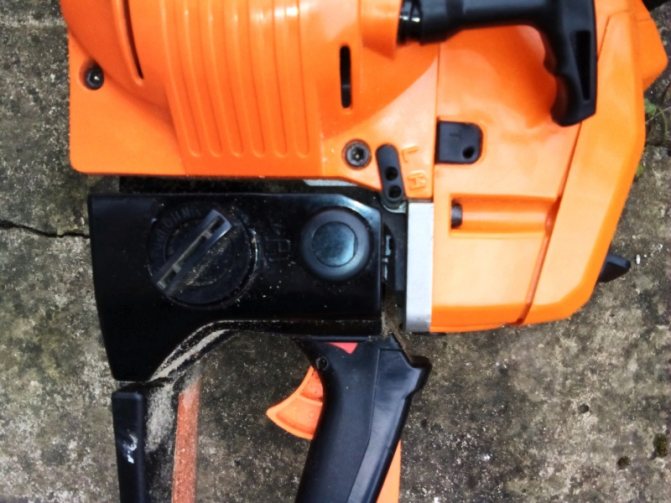

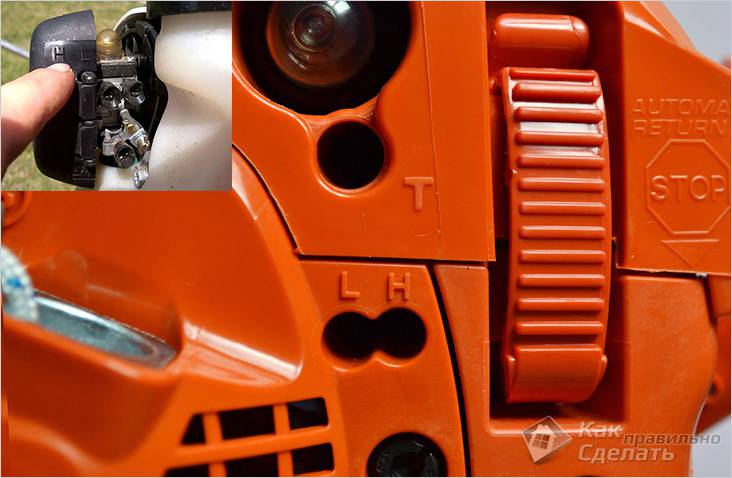

Расположение регулировочных винтов карбюратора на бензопиле Husqvarna.

Важным этапом является проверка пилы на всех режимах работы после регулировки, для этого нужно дать бензопиле остыть, после чего запускать по алгоритму запуска холодного инструмента. Если пила нормально запустилась и работает на холостом ходу ровно, нужно проверить, как пилит. Если в процессе проверки обнаружены недостатки в мощности бензопилы, то необходимо повторить регулировку винта (H) выкручивая его и проверяя тягу в работе.

Рекомендуем посмотреть видео, о том, как почистить и отрегулировать карбюратор

бензопилы, автор которого, также рассказывает о пагубном влиянии топлива на составляющие карбюратора. На примере показано, как восстановить свой карбюратор используя недорогой ремкомплект.

Когда требуется настройка

Современные «трёхвинтовые» Карбюраторы бензопил Carver практически НЕ предназначены для ручной регулировки в домашних условиях. Винты предусмотрены для заводской настройки, надежно зафиксированы от вращения при вибрации цепко пружинами и произвольно НЕ меняют своего положения.

Но винты на карбюраторах бензопил Carver доступны для регулировки через специальные отверстия, а не снимая кожуха, обычной отверткой. Это говорит о том, что такие модели конструктивно время от времени нуждаются в регулировке карбюратора.

Причину этого с технической точки зрения точно назвать нельзя. Возможны только версии:

• Карбюратор бензопилы Carver находится в зоне повышенной вибрации, из-за этого винты самопроизвольно раскручиваются.
• Установлена ​​грубая пружина, которая быть не может Фиксировать винт, как на вторых моделях.
• Периодическая настройка требуется из-за технических особенностей карбюратора и ДВС бензопилы Carver в целом.

Принцип работы карбюратора Carver

После запуска ДВС бензопилы, открывается воздушная заслонка, через неё в диффузор попадает очищенный воздух фильтром тонкой очистки. Туда же через калиброванные отверстия в жиклерах попадает бензин. Количество воздушно-топливной смеси, которая попадает из карбюратора в камеру сгорания, регулируется положением дроссельной заслонки, связанной тягой с рукояткой газа.

Игольчатый клапан перекрывает поступление бензина в карбюратор при его наполнения. Бензин перед попаданием в жиклеры проходит через фильтр, что Снижает риск засорения калиброванных отверстий в них.

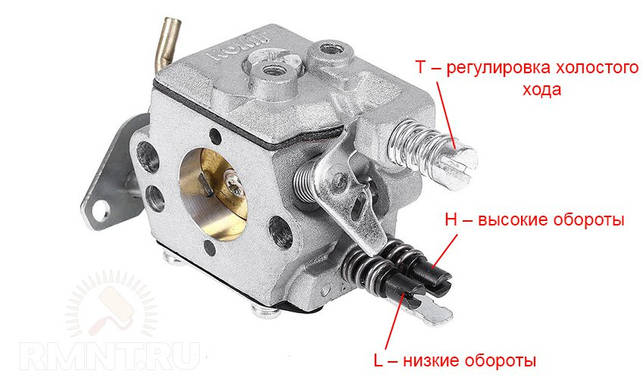

Что регулируют три винта карбюратора L, H, и T.

На старых моделях бензопил всего два регулировочных винта. Один из них регулирует обороты холостого хода, просто приподнимая дроссельную заслонку. Когда он закручивается, проход под заслонкой увеличивается, возрастает подача топлива в камеру сгорания, двигатель увеличивает обороты. По сути, закручивание «прибавляет газ» без нажатия рукоятки газа.

В современных карбюраторах бензопил Carver, винт регулировки холостого хода Т регулирует НЕ положение дроссельной заслонки, а количество топлива, протекающего через жиклер холостого хода.

Винт L внутри имеет острый иглообразный наконечник и регулирует основной проток топлива через калиброванное отверстие жиклера.

В современных моделях таких винта два. Один — L, регулирует основной поток топлива при малых и средних оборотах (не путать с холостым ходом). Второй — Н, определяет подачу топлива на максимальных оборотах.

Непродуманная регулировка винта Н может привести к неприятным последствиям. Например, ДВС бензопилы Carver, рассчитанный на максимальные обороты 12 тыс. об / мин при полном газе разовьет обороты до 15 тыс. об / мин и выйдет из строя. Причем, любая регулировка только Н приводит к разбалансировка подачи топлива, и двигатель может «проседь» при определенных оборотах.

Основные регулировочные винты

Органов для регулировки карбюратора всего три, это шунтированные пружинами винты под плоскую отвёртку. Внизу расположена пара винтов, слева L, справа — H. Чуть выше находится винт T (или S). Итак, вот для чего они предназначены:

• Винт L — это есть тот самый вентиль, регулирующий сечение топливного канала при работе на низких оборотах.
• Винт H, по аналогии с предыдущим — это регулятор протока канала для высоких оборотов.
• Винт Т — это регулятор дроссельной заслонки. Он определяет её положение при полностью отпущенном рычаге акселератора.

Устройство первых двух регулировочных винтов крайне просто: на их конце имеются иглы, вставленные в золотники переменного сечения (конусы). Резьба у всех правая, поэтому закручивая винт по часовой стрелке, вы загоняете иглу глубже и снижаете проток. При вращении против часовой стрелки происходит прямо противоположное.

Таким образом регулируется качество смеси в разных режимах работы. Если содержание топлива увеличивается, бензин не успевает сгорать полностью и двигатель хуже развивает обороты. При обеднении смеси обороты, напротив, растут, а заодно увеличивается температура двигателя. Стоит отметить, что даже при затяжке винтов до упора проток обоих каналов не перекрывается полностью, разве только если имеет место засор.

Принцип работы карбюратора

Вне зависимости от производителя бензопилы порядок и принципы работы карбюратора остаются неизменными. Это устройство состоит из нескольких основных элементов:

• Сужающаяся трубка для подачи воздуха.
• Система подачи топлива.
• Регулируемая воздушная заслонка.

Чтобы избежать проблем с работой инструмента, необходимо периодически проводить регулировку бензопилы. Когда в смесь поступает слишком много воздуха, то она становится обедненной, и мощность двигателя уменьшается. Дефицит воздуха также негативно влияет на работу агрегата, так как увеличивается расход горючего. При этом оно сгорает не полностью, что приводит к появлению нагара на стенках цилиндров. Вполне очевидно, что вопрос, как на бензопиле отрегулировать карбюратор, задают многие владельцы этого инструмента.

Однако сначала стоит отметить признаки качественной работы силовой установки:

• Обороты быстро набираются.
• Звук при работе двигателя похож на четырехтактный.
• На холостом ходу не наблюдается прокручивание цепи.

Пилы Штиль и Партнёр

Холостые обороты в бензопилах Партнёр регулируются с помощью винта с буквой Т, а у Штиля, как правило, нужно искать маркировку ЛА. Стандартная настройка бензопилы осуществляется при финальных испытаниях. В основном после таких настроек процент топлива в рабочей смеси больше чем воздуха, что не соответствует оптимальным параметрам. Но их необходимо сохранить в первые часы работы во время обкатки устройства. После этого пилу можно регулировать самостоятельно, но работать хорошо она будет и на заводских настройках.

Но если решено регулировать самостоятельно, то действия требуется совершать в такой последовательности:

• регулировка винта Л;
• потом настроить жиклёр Н;
• после этого переходить к настройке холостого хода с помощью винта Т (если бензопила Штиль — ЛА).

Сначала винт Л нужно крутить в обоих направлениях для того, чтобы найти максимальную частоту оборотов мотора. Если та точка найдена, то тогда этот же винт прокрутить на ¼, тем самым немного сбавив обороты. Если при этом цепь на холостом ходу продолжает двигаться, необходимо немедленно провернуть винт Т (ЛА) до полной остановки цепи.

После настройки максимальных оборотов винтом Н, необходимо проверить по тахометру частоту. В том случае, когда она не соответствует указанным в сервисной книжке, настройку нужно провести повторно. Когда на максимальных оборотах выходит очень много дыма из выхлопной трубы, то смесь слишком богатая топливом, если слышатся шумы и двигатель сильно греется, то наоборот — бедная. Потом нужно отрегулировать холостые обороты. При правильной настройке должно наблюдаться ровное звучание мотора на низких оборотах, при этом цепь не должна двигаться.

Конструкция и принцип работы

Карбюратор — это устройство, в котором производится смешивание в заданных пропорциях топлива (бензина) и воздуха, с последующей подачей подготовленной смеси в цилиндр двигателя. Практически на всех моделях бензопил установлены карбюраторы одного типа, поэтому устройство и принцип действия у них одинаковы.

Основными элементами конструкции карбюратора являются:

• корпус, который для снижения веса отлит из алюминия. Бензопилы постоянно приходится переносить с места на место, во время работы их удерживают руками, поэтому уменьшить вес инструмента — первоочередная задача производителей;
• диффузор с воздушной заслонкой, которые находятся на входе;
• жиклеры, представляющие собой клапаны для дозированной подачи топлива;
• распылитель, обеспечивающий впрыск бензина в камеру (на схемах он обозначается как главный жиклер);
• топливная (поплавковая) камера.

Рисунок 1 – Схема карбюратора бензопилы

Принцип работы карбюратора можно описать как цикл, состоящий из следующих действий:

1. Во время запуска двигателя открывается воздушная заслонка.
2. Ход поршня создает разряжение в воздушном канале, вследствие чего в диффузор поступает воздух, количество которого регулируется положением воздушной заслонки.
3. Из бензобака в поплавковую (топливную) камеру поступает бензин. Скорость его поступления регулируют жиклеры.
4. В диффузоре происходит смешивание бензина и воздуха, следствием чего становится образование топливно-воздушной смеси, которая затем поступает в цилиндр двигателя. Чем большее количество смеси поступает в камеру сгорания цилиндра, тем выше будут мощность и частота оборотов на валу двигателя.

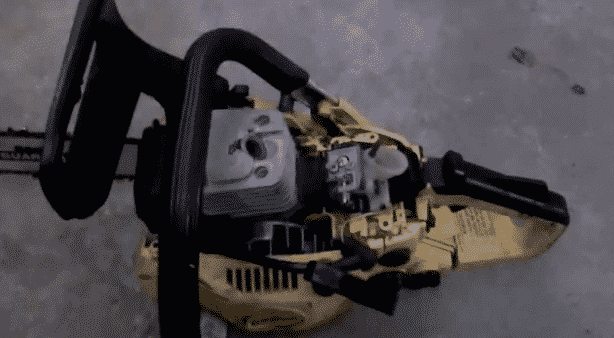

Почему бензопила стреляет в карбюратор?

Если во время запуска и эксплуатации инструмента его владелец слышит звуки, напоминающие выстрелы, то это говорит о неисправности узла, в котором смешивается топливо. Причиной этому, скорее всего, служат такие неисправности карбюратора бензопилы:

• перетянутое зажигание – в этом случае горючее не прогорает, что приводит к специфическим резким выстрелам;
• подача в карбюратор смеси с низкой концентрацией бензина – чтобы исправить проблему, потребуется настроить жиклеры.

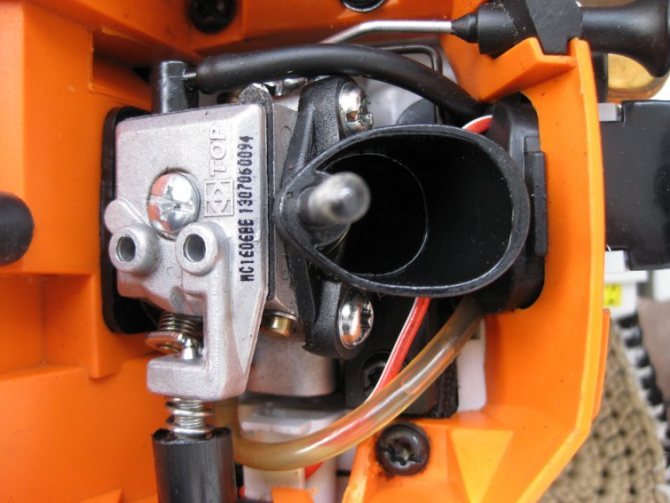

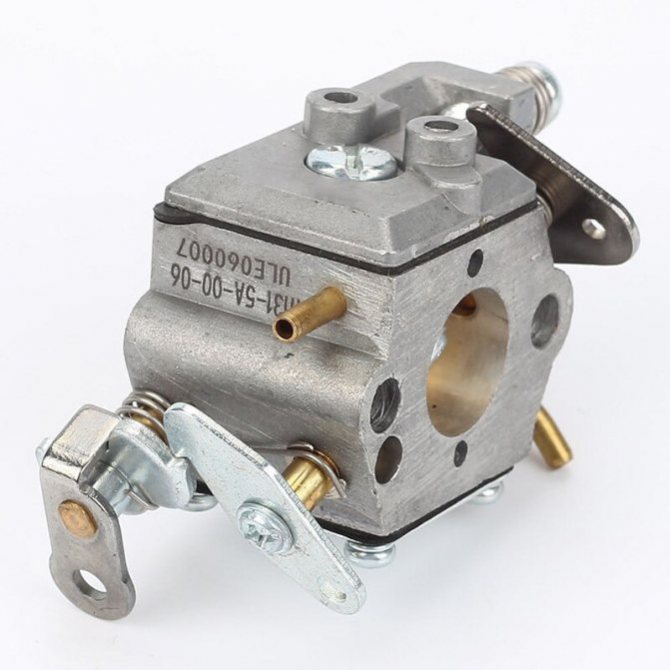

Устройство карбюратора на бензопиле Carver

На большинстве современных бензопил (Carver не исключение) стоят или полностью однотипные карбюраторы от одного изготовителя (например, фирмы Walbro), или весьма схожие по конструкции. Но даже при отличиях во внешнем виде корпуса, принцип работы всех карбюраторов абсолютно одинаков.

Но карбюраторы на пилах Carver отличаются от других бензопил доступностью регулировки. Регулировочные винты на большинстве других моделей пил спрятаны под корпус и часто имеют уникальные фигурные просечки. Поэтому регулировать их можно только специальными «фирменными» отвертками, которые продаются в сервисных центрах. Карбюратор Carver регулируется обычной плоской отверткой. Под регулировочные винты в корпусе есть три отверстия. Поэтому карбюратор на бензопиле Carver можно регулировать, даже не снимая кожуха.

Основные узлы карбюратора Carver

Карбюратор бензопилы состоит из следующих основных узлов:

• литой корпус из легкого сплава;
• мембранный насос для ручной подкачки топлива перед запуском (подсос);
• диффузор;
• жиклеры (строго калиброванные отверстия в бронзовых втулках для дозированной подачи топлива);
• поплавковая камера;
• распылитель.

Также в карбюраторах бензопил есть топливные каналы, дроссельная (газовая) регулируемая заслонка, воздушная заслонка, фильтры и регулировочные винты.

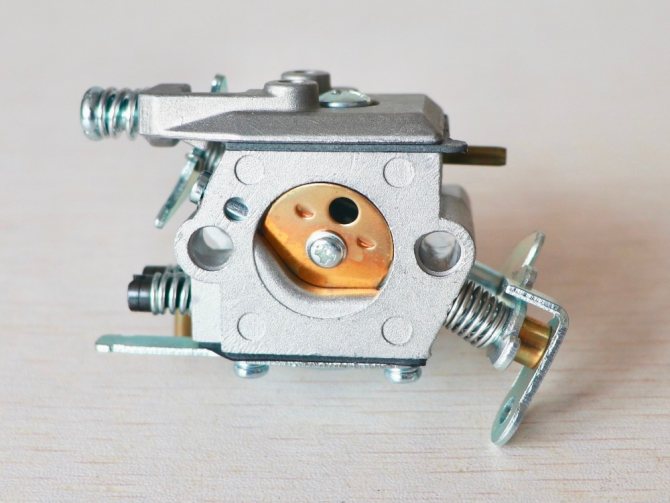

Принцип работы карбюратора Carver

После запуска ДВС бензопилы, открывается воздушная заслонка, через неё в диффузор попадает очищенный воздух фильтром тонкой очистки. Туда же через калиброванные отверстия в жиклерах попадает бензин. Количество воздушно-топливной смеси, которая попадает из карбюратора в камеру сгорания, регулируется положением дроссельной заслонки, связанной тягой с рукояткой газа.

Игольчатый клапан перекрывает поступление бензина в карбюратор при его наполнении. Бензин перед попаданием в жиклеры проходит через фильтр, что снижает риск засорения калиброванных отверстий в них.

Что регулируют три винта карбюратора L, H, и T.

На старых моделях бензопил всего два регулировочных винта. Один из них регулирует обороты холостого хода, просто приподнимая дроссельную заслонку. Когда он закручивается, проход под заслонкой увеличивается, возрастает подача топлива в камеру сгорания, двигатель увеличивает обороты. По сути, закручивание «прибавляет газ» без нажатия рукоятки газа.

В современных карбюраторах бензопил Carver, винт регулировки холостого хода Т регулирует не положение дроссельной заслонки, а количество топлива, протекающего через жиклер холостого хода.

Винт L внутри имеет острый иглообразный наконечник и регулирует основной проток топлива через калиброванное отверстие жиклера.

В современных моделях таких винта два. Один — L, регулирует основной поток топлива при малых и средних оборотах (не путать с холостым ходом). Второй — Н, определяет подачу топлива на максимальных оборотах.

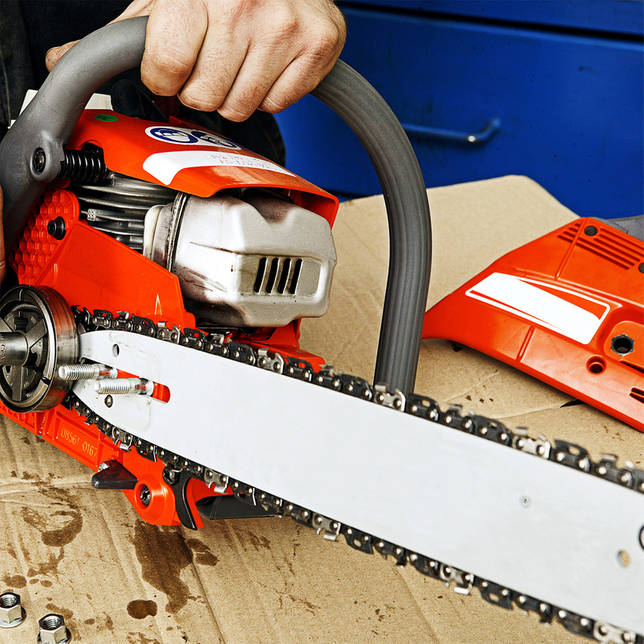

Ремонт карбюратора китайской бензопилы

Карбюраторы стоимостью 500-1000 руб. не всегда есть смысл ремонтировать. Ремкомплект с набором прокладок и диафрагмой стоит не намного меньше самого дешевого карбюратора, 300-350 руб. Частая поломка китайских карбюраторов – выход из строя клапана форсунки, а такая деталь в ремкомплектах не продаётся. Поэтому проще купить новый карбюратор.

Но есть поломки, которые можно относительно просто исправить собственными силами:

Потеря герметичности между частями корпуса карбюратора или между карбюратором и двигателем. Иногда достаточно подтянуть винты крепления. В других случаях можно снять карбюратор, заменить прокладки, или использовать вместе с ними подходящий герметик.

Очевидные механические неполадки – деформация проволочной тяги от ручки газа, заедание осей, на которых поворачиваются дроссельная и воздушная заслонки, также несложно устранить. Тяги выпрямляют. Места посадки осей смазывают каплей масла и разрабатывают свободное вращение от руки.

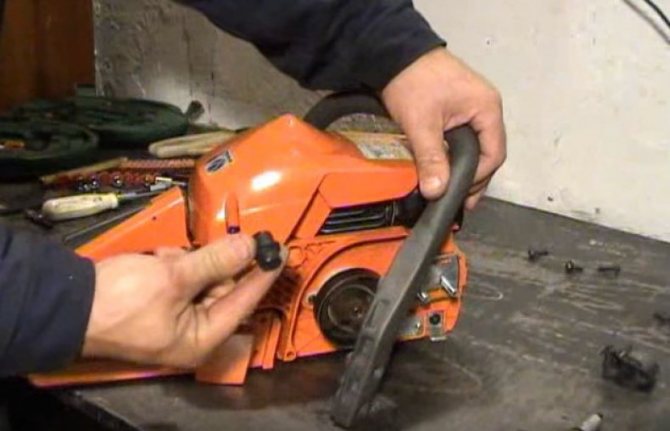

Чистка карбюратора

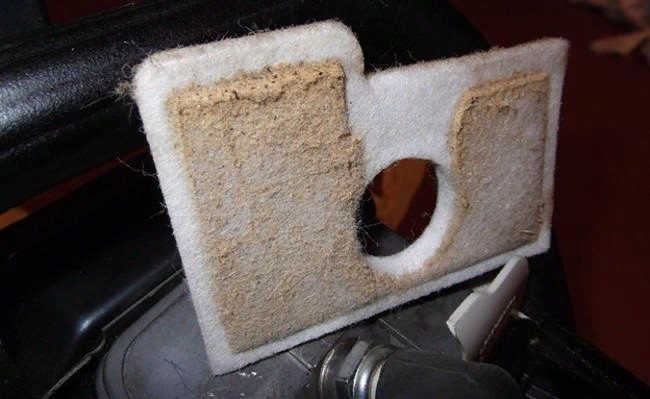

Периодически требуется чистить воздушный фильтр карбюратора. Они бывают разных типов. Из одних достаточно выбить пыль и грязь, постукивая по дереву. Другие промывают мыльным раствором. Третьи требуют разборки. Четвертые вычистить практически невозможно, требуется замена на новый.

Особенности воздушного фильтра каждой бензопилы и правила техобслуживания описаны в руководстве по эксплуатации к каждой конкретной модели.

При наличии фильтра в бензобаке в карбюраторе ничего засориться не может. Если все-таки есть подозрения на то, что забиты крохотные отверстия в жиклере, карбюратор разбирают. Детали раскладывают на чистую ткань, запоминая, какая откуда. Отверстия продувают насосом или компрессором. Корпус и детали промывают в керосине или бензине.

Не поступает бензин в карбюратор: что делать

Топливопровод от бензобака короткий и несложный. На этом участке могут возникнуть три проблемы:

• Пережат шланг подачи бензина. Излом находят, шланг расправляют или меняют, если круглая форма не восстанавливается.
• Забился фильтр на дне бензобака, который установлен на некоторых моделях бензопил. Его извлекают крючком из тонкой проволоки, осматривают и чистят. Бензобак промывают бензином.
• Вышел из строя сапун. В бензобаке при подсосе топлива создается разрежение, и топливо поступает плохо или не поступает совсем. Эта деталь не подлежит ремонту. Чаще всего сапун расположен в труднодоступном месте, на выходе топливопровода из бензобака. Его меняют на новый.

Иногда вместо ремонта сапуна проделывают отверстие в крышке бензобака диаметром 0,2-0,5 мм. Минус в том, что через отверстие во время работы может подтекать бензин, а после работы бензопилу можно класть только на бок, крышкой бензобака вверх.

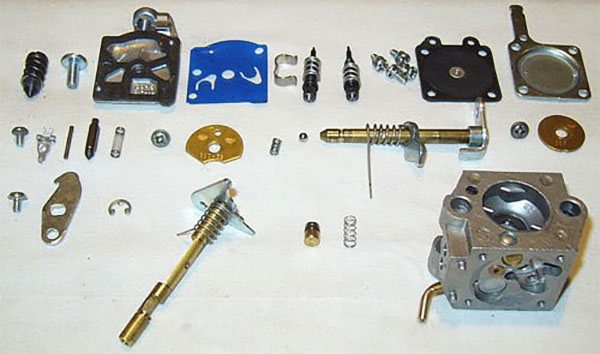

Как обстоят дела с ремкомплектами

Ремкомплект можно купить в тех же торговых точках, где продаются и карбюраторы. Они продаются в двух видах комплектации:

• резино-пластиковые детали (прокладки, диафрагма)
• тоже самое, плюс крестовина с игольчатым клапаном.

Другие запчасти в отдельном виде найти трудно.

Как настраивается карбюратор?

Алгоритм настройки бензопилы достаточно прост и состоит из следующих шагов:

1. Прогрев двигателя до рабочей температуры (настройку обязательно проводить только на прогретом двигателе, это позволит получить более точную регулировку).
2. Регулировка двигателя на бесперебойную работу на низких оборотах.
3. Настройка карбюратора на правильную подачу топливной смеси в режиме максимальных оборотов.
4. Точная регулировка карбюратора на работу в режиме холостого хода.
5. Проверка бензопилы во всех режимах.

Практически все модели карбюраторов имеют три регулировочных винта.

• Винт (Т) отвечает за точную настройку в режиме холостого хода.
• Винт (H) настройка работы на максимальных оборотах.
• Винт (L) регулирует образование смеси на низких оборотах.

Закручиванием винтов (L) и (H) подача топлива и смесь обедняется, соответственно обороты возрастают.

Регулировочные винты карбюратора L — минимальные обороты и H — максимальные обороты двигателя.

Теперь рассмотрим, как проходит правильная регулировка карбюратора бензопилы более детально.

Ситуации, в которых необходима настройка

Новый инструмент уже подготовлен к работе. В связи с этим некоторое время вопрос о том, как настроить карбюратор на бензопиле, не возникнет. Однако опытные владельцы агрегата зачастую проводят тонкую настройку. Для этого совершенно не нужно разбирать карбюратор, так как в его конструкции предусмотрено три регулировочных винта:

• L — используется на низких оборотах.
• Н — позволяет настроить максимальную подачу горючей жидкости.
• Т — необходим для регулировки на холостом ходу.

Все действия по тонкой настройке осуществляются на слух, и в это время необходимо придерживаться правил безопасности. Перед началом всех манипуляций на регулировочные винты следует нанести метки, чтобы при необходимости было проще вернуться к настройке по умолчанию.

Чаще всего проблемы доставляет настройка, которая проводится после сбоев в работе агрегата. Среди основных причин их появления следует отметить:

• Разбалансировка винтов и нарушение местоположения защитного колпачка.
• Износ поршневой системы, что требует внесения изменений в состав топливной смеси.
• Проблемы с работой самого карбюратора.

Как настроить карбюратор на бензопиле Carver

Регулировка холостого хода винтом Т всегда стоит отдельно. Если двигатель бензопилы Carver глохнет на холостых оборотах, предпосылкой этого могут быть:

• плохая работы свечи зажигания;
• потеря компрессии из-за критического износа поршневой системы;
• плохое топливо;
• плохая работа карбюратора, а не связанная с регулировкой;
• забитый парафином фильтры в баке и карбюраторе.

По этим же причинам двигатель бензопилы Carver может плохо работать Не только на холостых, а в общем — не тянет, а не развивает оборотов, глохнет при нажатии ручки газа и т.д. Поэтому сначала надо попытаться разобраться с этим причинами. И в последнюю очередь, если проблемы НЕ решены, можно пробовать увеличить обороты холостого хода поворотом винта Т по часовой стрелке.

• Если двигатель вообще Не заводится на холостых именно по причине нарушения регулировки, винт Т закручивают на 1/2 или 3/4 оборота и заводят двигатель.
• Затем регулируют на слух при заводке двигателе, соблюдая все меры безопасности. (При сильном увеличении оборотов цепь бензопилы может начать вращаться, а это опасно).
• Если на холостых крутится цепь, винт Т откручивают обратно в положения, в котором двигатель на холостых работает уверенно и НЕ глохнет, а цепь НЕ крутится.

Затем проверяют работу двигателя бензопилы во всех режимах. Если устойчиво работает на холостых, но глохнет при нажатии газа — верный признак нехватки подачи топлива в камеру сгорания. При исправной работе всех систем, чистых фильтрах и жиклер, предпосылкой скорей всего является нарушение регулировки винта L.

• Его также лучше регулировать на заведение прогреть двигателе бензопилы Carver, вкручивая на 1/4 оборота и пробуем газовый.
• Если подача топлива слишком обильно, двигатель при положении ручки «газ на всю» будет работать как на холостых. Это значит, что винт L закрученной слишком сильно и надо по шагу в 1/4 оборота выкручивать его обратно, пробуйте давать газ.

Если после регулировки винта L двигатель Carver НЕ выдает нужной для работы мощности, можно осторожно попробовать увеличить максимальные обороты регулировкой винта Н. Регулируют его также на заведение двигателе, но при положении «газ на всю»

Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя

Регулируют его также на заведение двигателе, но при положении «газ на всю»

Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя

Увеличение потолка оборотов может несколько продлить срок работы старой бензопилы с изношенной поршневой. Слабая компрессия компенсируется большей подачей смеси на максимальных оборотах.

В новых бензопилах экспериментировать с такой регулировкой не стоить.

Профессиональная регулировка винта Н проводится с применением тахометра для определения потолка оборотов и осциллографа для контроля за частотой вспышек на свече. Предварительно проверяется компрессия.

После регулировки винта Н может произойти изменение работы в других режимах. Поэтому надо будет опробовать работу во всех режимах и при необходимости снова слегка скорректировать регулировку винтами L и Т.

Многие рекомендуют регулировать винты, закрутил их до конца, а потом выворачивая на 1,45 или 1,5 оборота.

Не всегда стоит это делать по следующим причинам:

• При сильной закрутки острый конец винта может разрушить жиклер из рыхлой порошковой бронзы в дешевых бензопил, а это поломка.
• 1,45-1,5 оборота от «до конца» могут НЕ соответствовать старому положению винтов, при которых бензопила все-таки работала в последнего, и реальным заводским настройкам.

Поэтому регулировать нужно Исходя из положения «как было» не более чем на 1/4 оборота за один приём

Важно запоминать, насколько и в какую сторону было изменено положение винта

Если все же нужно завернуть винт «до конца», считают количество оборотов от положения «как было», это даст возможность вернуть настройки в прежнее положение. Затягивать «до конца» нужно без усилий.

Общие принципы самостоятельной настройки карбюратора бензопилы Представлены в следующем

Как устранить неисправности карбюратора

Основные неисправности карбюратора бензопилы могут быть следующими.

1. Двигатель заводится с трудом и глохнет спустя несколько секунд после старта. Зачастую причиной этого является неправильная настройка низких оборотов. Топливо-воздушная смесь получается слабо обогащенной. Необходимо выкрутить винт “L” на пол оборота, после чего настройка должна завершиться винтом “T”.
2. Мощность двигателя ощутимо снижается при нагрузке. Это значит, что карбюратор чрезмерно обогащает смесь кислородом. Поэтому винт “H” необходимо немного закрутить, примерно на 1/8 оборота. Если после таких действий мощность двигателя по-прежнему является недостаточной, но произошло некое улучшение в его работе, то регулятор можно еще немного подтянуть.
3. Двигатель на максимальных оборотах и без нагрузки начинает “петь”. Вызывает данный сбой в работе агрегата обедненная смесь и завышенные обороты. Настройка происходит все тем же винтом “H”.
4. В камеру сгорания не поступает бензин. Поломка может быть вызвана засорением топливного фильтра, каналов и жиклеров карбюратора. Для устранения неисправности нужна полная разборка данного модуля бензопилы и продувка его каналов сжатым воздухом (потребуется компрессор). Чтобы качественно почистить топливные каналы, можно воспользоваться специальной карбюраторной жидкостью для промывки. Также отсутствие поступления топлива в цилиндр двигателя может быть из-за неправильной регулировки. Как это делается своими руками, рассматривалось выше.
5. Переливает карбюратор. В 90% случаев перелив топлива вызывается подсохшей и загрубевшей мембраной, которая давит на коромысло, связанное с иглой. Чтобы ее поменять, потребуется снять и разобрать карбюратор.



6. Двигатель плохо набирает обороты, работает с перебоями, снижается мощность. Данные неполадки часто вызывает засоренный воздушный фильтр. Потребуется снятие крышки, закрывающей фильтр, и его чистка, которая заключается в стирке с моющим средством.

В целом, своевременная регулировка, а также вовремя выполненный ремонт карбюратора бензопилы могут значительно продлить срок работы всей поршневой системы двигателя. Поэтому к настройке данного компонента топливной системы нужно относиться с большим вниманием.

В каких случаях необходима регулировка карбюратора бензопилы?

Вот список самых частых случаев, в которых необходима настройка карбюратора бензопилы:

• Двигатель запускается, но бензопила глохнет, либо же ее совсем не получается запустить. Причиной может быть слишком большое количество воздуха в топливной камере.
• Повышенный расход топлива. Он может возникнуть из-за чрезмерного насыщения смеси, которая поступает в двигатель, топливом. Чтобы двигатель работал хорошо, смесь должна быть качественной.
• Болты в карбюраторе потеряли свою фиксацию из-за поврежденного корпуса карбюратора.
• Попадание в карбюратор мусора. Такое может произойти, если поврежден фильтр или используется некачественное топливо. Вам нужно будет полностью разобрать карбюратор, промыть его и заново настроить.
• Двигатель плохо работает на холостом ходу или не развивает полную мощность.

Важно! Если двигатель плохо работает из-за того, что износился поршень, настройка карбюратора не даст результата. Кроме того, вместе с настройкой желательно очистить карбюратор от мусора — это повысит эффективность процедуры

Регулировка холостого хода

В первую очередь, нужно отыскать положение, в котором будут самые высокие холостые обороты, поворачивая винт L. Когда вы, с помощью тахометра, найдете это положение, нужно повернуть винт низких оборотов (L) на четверть (1/4) против направления часовой стрелки. Цепь бензопилы при этом может вращаться. Если это происходит, нужно откручивать винт холостого хода (Т) против направления часовой стрелки, пока цепь полностью не перестанет двигаться.

Контроль произведенной регулировки

Необходимо замерить величину, чтобы убедиться: выдаваемые максимальные обороты не превышают значения, указанного в паспорте. Если обнаружено превышение, следует вернуться к винту H и ослабить его на пол оборота: при сверхнормативной частоте вращения процесс зажигания может быть нарушен.

Если набор оборотов замедлен, занимает до минуты или более, нужно отпустить винт L на четверть оборота.

После того, как бензопила проверена на холостом ходе, можно приступать к распилу.

Это интересно: Как точить цепь бензопилы правильно напильником и станком

Как работает карбюратор?

• Во время запуска двигателя в карбюраторе происходит открытие воздушной заслонки.
• Движение поршня снижает давление в воздушном клапане. Это приводит к тому, что в диффузор начинает поступать воздух. Точное его количество зависит от положения воздушной заслонки.
• В поплавковую камеру попадает топливо. Жиклеры регулируют скорость, с которой это происходит.
• Бензин и воздух смешиваются друг с другом в диффузоре, образуя топливно-воздушную смесь. Она направляется в цилиндр. Смесь может быть обедненной (много воздуха, мало бензина) или обогащенной (мало воздуха, много бензина). От количества поступающей в двигатель смеси прямо пропорционально зависят его мощность и частота оборотов.

Все процессы, происходящие в двигателе, имеют не циклическую, а постоянную основу.

алгоритм настройки

Необходимое качество топливной смеси зависит от количества и качества топлива. Соотношение подаваемого топлива и воздуха регулируется закручиванием Специальных винтов.

Внимание! Перед настройкой пилы необходимо произвести разогрев двигателя. Выполнение работ на холодном двигателе приводит к искажение результатов и снижению эффективности настраиваемых параметров.

На корпусе установки имеются три регулировочных болта. Каждый из них обозначен латинскими буквами H, L, T.

Регулировочный болты карбюратора бензопилы

• H — отвечает за обеспечение высоких скоростей вращения вала.
• L — предназначен для регулировки низких скоростей.
• T — обеспечивает оптимальную работу инструмента на холостом ходу.

Китайский STIHL цыганка 52 кубика регулировка карбюратора \ Chinese FAKE STIHL adjustment

При повороте винтов H и L по направлению часовой стрелки уменьшается подача бензина (топливо обедняется). При повороте против часовой стрелки возникает обратная ситуация (топливо обогащается).

Обеднение топливной смеси приводит к повышению числа оборотов. Обогащение топливной смеси приводит к понижение их количества.

Поворот болта T по направлению часовой стрелки приводит к увеличению скорости холостого хода. Поворот регулятора против часовой стрелки уменьшает эту скорость.

Путем поворачивания болтов добиваются остановки движения пильной цепи на холостом ходу и устранения посторонних шумов при включении силового агрегата.

регулировка холостого хода

Последовательность регулировки холостого хода:

• Двигатель заводят и прогревают в течении 5-7 мин.
• Винт выкручивают, увеличивая обороты до тех пор, пока цепь НЕ начнет прокручиваться.
• Затем винт вкручивают назад на 1/4 оборота.

Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил Должны развивать на холостом ходу 2500 об / мин.
