Правильное окучивание картофеля – сроки, инструменты и надо ли вообще

Картофель основное блюдо во всех регионах РФ, что требует массового выращивания корнеплода. Картошка нуждается в регулярном уходе, для чего при промышленном производстве используют окучиватели. Однако для малых и средних ферм также существует решение, заменяющее ручной труд – окучники для картофеля к мотоблоку позволяют быстро обработать большие площади земельного участка.

Виды

Ручные и автоматизированные окучники можно подразделить по следующим видам:

дисковый – это простой инструмент, подходящий для одного человека;

Понятно, что дисковые варианты легче в применении, их еще часто автоматизируют, сцепляя с мототехникой. Гребни земли после дисковых окучников выше. Есть в этих устройствах и отрицательный момент – цена. В сравнении с плуговым окучником она в четыре раза выше. Внешне инструмент выглядит рамой с колесами, на которую подвешены диски. Расстояние между ними можно изменять в соответствии с шириной междурядьев. Диски выставляются под определенным наклоном, который не рекомендуется регулировать по отношению к вертикали. Без постоянного одинакового расстояния между кругами инструмент будет тянуть вбок.

Самый простой тип ручного плуга имеет заранее заданную ширину захвата, крылья (плуги), сдвинутые относительно друг друга, которые являются неподвижными. Это удобно, если ширина междурядий уже определена, а инструмент к ним подходит. Еще одно преимущество окучников с фиксированной шириной захвата – возможность применения с легкими культиваторами, весом до 30 кг. Достоинство заключается в компактности, а отрицательная сторона скрывается в ограниченности работ на влажных участках. Здесь инструмент будет залипать в почве.

Окучник с изменяемой шириной захвата – это самый распространенный вариант. Регулировочный механизм простой, но он позволяет сдвинуть или раздвинуть крылья, подстроив их под нужную ширину к междурядьям. Инструмент тоже можно автоматизировать, но только с тяжелыми мотоблоками. Крылья такого окучника отодвигают землю сразу в обе стороны. После прохода инструмента часть осыпается обратно в линию, которую он нарезает. Для более эффективного процесса боронования требуется мощнее мотоблок, иначе тянуть окучник покажется тяжелее, чем работать тяпкой или мотыгой.

Разнообразие моделей

На рынке изделий для сельского хозяйства можно найти ручной окучник «Дружба». Он оснащен регулируемыми крыльями, которые позволяют изменять ширину захвата, и дополнением в виде переднего железного опорного колеса. Оборудование управляется двумя операторами. Габариты изделия составляют 55 см ширина и 48 см высота. Вес агрегата – 17 кг. Он произведен в городе Чебоксары, а его стоимость варьируется от 3000 до 4000 рублей.

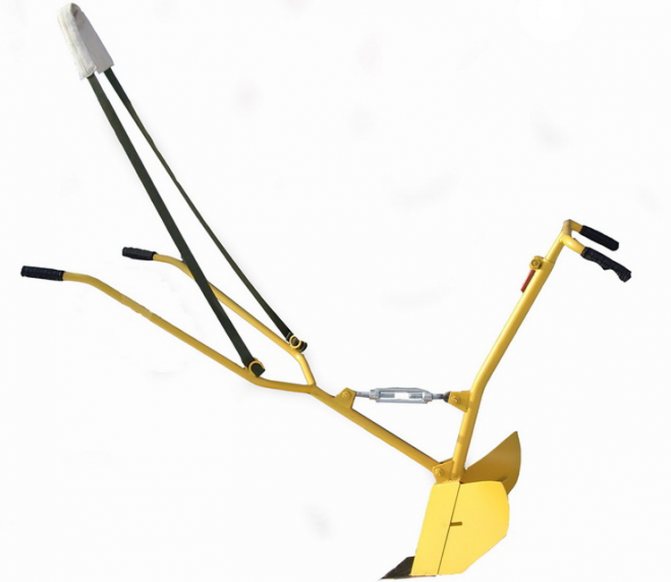

Еще один вариант окучника – «Тяни-Толкай», который в народе называется ручным плужком. Он является нерегулируемым. Конструкция инструмента позволяет нарезать им борозды, пропалывать сорняки, окучивать высаженный картофель. Ширина изделия составляет 45 см, а высота – 90 см (вместе с ручкой). Агрегат имеет вес 7 кг. Он облегчен за счет прорезиненных ручек. Цена инструмента – от 1500 рублей. Он произведен в Киеве.

Популярный инструмент ручного типа – «Феном». Конструкция предусматривает возможность работы как с двумя, так и с одним оператором. Окучник является регулируемым как по высоте ручек, так и по ширине обрабатываемой гряды. В качестве дополнительного инструмента к окучнику предлагается плоскорез, который соединяется ручкой обычными болтами. Габариты изделия – 16х40х40 см, а вес – 10 кг.

Важно! Разнообразие моделей типа «Дружба», «Тяни-Толкай» расширяется за счет роторного активного окучника нового поколения, который еще называют пропеллерным. Считается, что инструмент не только рыхлит почву, но и позволяет бороновать разрыхленной землей растения, что очень полезно для их корней.

Современные изготовители предлагают плоскорезы. Этот инструмент представляет собой согнутую пластину с заточенными краями. При помощи оборудования можно удалять сорняки и рыхлить почву. Для прополки одновременно нескольких междурядий несколько плоскорезов комбинируются на специальной сцепке. В продаже она называется широкорядным пропольником.

Из ручных инструментов для рыхления известность получил культиватор «Торнадо». Он отличается простой конструкцией, которая представляет собой соединенные к ручке изогнутые зубья. По отношению к основанию они развернуты против часовой стрелки. Чтобы работать с инструментом, достаточно поворачивать его вокруг оси в вертикальном положении.

Ручной окучник для картофеля своими руками

Некоторые овощеводы не хотят тратить деньги для приобретения такого приспособления и поэтому пытаются самостоятельно изготовить ручной окучник.

Прежде чем приступить к работе, надо подготовить все материалы и необходимые инструменты. Для создания конструкции понадобится следующее:

• листовая тяга толщиной 2–3 мм, с помощью которой будут изготавливаться отвалы;
• одна полая труба длиной не меньше метра для изготовления задней и передней тяги;
• метровая водопроводная труба, которая понадобится при создании вертикальной стойки;
• стальная пластина или талреп для соединения вертикальной стойки с передней тягой;
• горелка на газу для нагрева металлических изделий в местах их сгибов;
• болгарка для работы со стыками;
• сварочный аппарат.

Также чтобы создать самостоятельно окучник нужен чертеж, где будет изображаться правильное расположение всех компонентов. Конечно, можно сделать изделие без помощи чертежа. Однако скорее такой окучник будут некачественным и быстро сломается.

Делаем вертикальную стойку

Изготавливать окучник для картофеля надо с вертикальной стойки, которая считается основой всей конструкции. Для этого подготавливается труба длиной около метра.

Чтобы создать качественную стойку, трубу придется загнуть на 10–20 градусов вперед на расстоянии 300–400 мм от начала конструкции. Для сгиба металлических труб применяется специальное приспособление — трубогиб. Однако не у всех есть возможность им воспользоваться и приходится делать все своими руками. Чтобы самостоятельно согнуть металлическую трубу придется:

в полость трубы засыпать речной песок; на краях конструкции установить заглушки, которые будут удерживать песок; место, где должна сгибаться труба, нагреть паяльным аппаратом; осторожно согнуть трубу в месте нагрева.

Некоторые пытаются повторить вышеперечисленные действия, но без использования песка. Однако без песка между стенками вертикальной трубы ее форма деформируется из-за нагрева и поэтому она не сможет сохранить свое исходное сечение.

Изготавливаем переднюю и заднюю тягу

Для изготовления задней и передней тяги понадобится труба диаметром ¾ дюйма. Ее придется согнуть таким же способом, как и трубу при создании вертикальной стойки. Когда изделие будет согнуто, в нем делается несколько отверстий сверху и снизу, где будет устанавливаться вилка. Созданные отверстия понадобятся в будущем для изменения высоты стойки.

При изготовлении передней вилки надо учитывать рост человека, который будет работать с ручным дисковым окучивателем для картошки, изготовленным своими руками. Поэтому передняя тяга создается так, чтобы ее вилки были длиной не меньше 60 см. Для подсоединения вилки к вертикальной стойке сверлятся отверстия для крупных шурупов.

Двухотвальный плуг

Изготовить ручной плуг для окучивания картошки довольно просто. Для этого подготавливается две металлические пластины с толщиной не меньше 3–4 мм. Они должны иметь небольшие полукруглые изгибы, чтобы легче было рыхлить землю. Крепится изготовленный своими руками плуг к вертикальной стойке. Для более надежного крепления конструкции используется сварочный аппарат.

Подрезающий нож

В самом конце создается подрезающий нож для ручного дискового окучника для картофеля. Данная часть конструкции изготавливается из углеродистой стали, из которой вырезается нож нужной длины и диаметра. Вырезав изделие, его придется заточить ровно под углом в 40–45 градусов для создания острого лезвия. Когда нож будет готов, его приваривают к верхней половине вертикальной стойки и шлифуют сварочные швы болгаркой.

Как проводить окучивание?

Окучивание картофеля дисковым окучником ручного типа не представляет трудностей. Огороднику не нужно наклоняться к грядкам, производить какие-либо трудные действия – только «вести» конструкцию туда, куда нужно, настраивать необходимую ширину между дисками для более эффективного процесса.

Ручной дисковый окучник не только подворачивает землю под кустики, но и обрабатывает междурядья, разрыхляет землю. Его нередко используют даже после сбора урожая просто, чтобы разбить комочки земли и сделать ее мягкой для проведения последующих посевов. Можно применять механизм и по весне, он позволит с легкостью сделать ровные, удобные гряды для посевов или посадки рассады.

Что такое окучник для мотоблока: описание и характеристика устройства

Окучник — механизм, с помощью которого вспахивают и культивируют почву разной протяженности и сложности.

Насадкой обрабатывают сельскохозяйственные культуры, рыхлят, перекапывают грунт, борются с сорняками. Устройство изготавливается из металла, имеет лопасти или оборудовано вращающимися дисками, которые крепятся к раме.

Устанавливают насадку на мотоблок с помощью специальных креплений. Навесное оборудование обеспечивает разные высоту окучивания и глубину проникновения в землю. Вместе с рыхлением прибор выполняет подъем почвы на необходимый уровень и аэрацию. Ширина обвалки, высота и угол наклона зависят от модели.

Когда нужно окучивать картофель

Конечно, точную дату и даже неделю вам никто не назовет – сроки окучивания картофеля зависят как от региона, в котором находится ваш участок, так и от погоды и даже выбранного сорта. Однако есть общие периоды в развитии этого овоща, которые не пропустит даже самый неопытный огородник.

Первое окучивание картофеля проводят, как только из земли покажутся первые листья. Кустики должны достигнуть всего 7-10 см в высоту и можно приступать к процессу. Это окучивание спасет их от возвратных заморозков и стимулирует рост корневой системы. Второе окучивание картофеля желательно провести через 2 недели, а третье – еще через месяц. Если времени совсем мало, то второе окучивание можно пропустить.

Во время цветения окучивать картофель нельзя – если не успели сделать это до раскрытия бутонов, лучше сделайте после или не делайте совсем.

Самодельный листерный окучник

Чтобы сделать самодельный ручной или автоматизированный окучиватель для картофеля любого типа, сначала необходимо выполнить на бумаге в масштабе чертёж механизма и указать необходимые размеры устройства.

Оборудование для изготовления

Чтобы работа выполнялась быстро и качественно, необходимо сначала подготовить инструмент. Для этого понадобятся:

• болгарка;
• сварочный аппарат с электродами;
• дрель с набором свёрл;
• молоток.

Болгарка и сварочный аппарат необходимы для изготовления окучника

Из материалов необходимо подготовить:

• металлический лист, толщиной 2-3 мм;
• железная труба, с сечением 20ммх20мм или 30ммх30мм;
• если будет изготавливаться регулируемое приспособление, то дополнительно нужно приобрести 4 петли и металлические полосы (толщиной 3 мм).

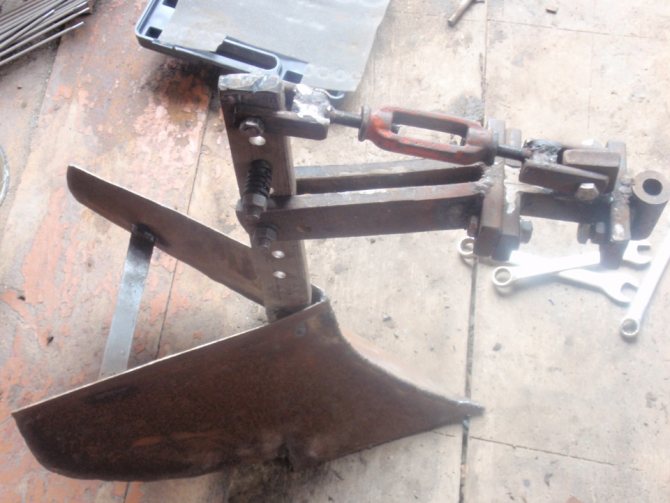

Ход работы

1. Из металлического листа вырезаем боковины плужка (уши).Чем больше ширина боковин, тем больше будет захватываться земли и, соответственно, больше её будет засыпаться под куст. В более узкой части, предназначенной для нарезки земли, ширина ушей должна быть 5-7 см. Для узких междурядий изготавливаются уши меньшей ширины, чем для широких;
2. Изгибаем боковины и придаём им нужную форму. Радиус изгиба должен быть одинаковым как для левой, так и для правой половины;
3. Свариваем обе половины и зачищаем место сварки;
4. Соединяем уши между собой металлическими полосами. Если окучник не регулируемый, то полосы привариваются к ушам, если регулируемый, то фиксируем с помощь петель. Желательно, чтобы угол между полосами составлял 90°, а между ушами – 120°. Другие концы полос свариваем между собой;
5. К узким концам ушей присоединяем носик с помощью сварки. Угол между металлическими полосами и носиком должен составлять 150°;
6. После изготовления рабочей части окучника её приваривают к кронштейну. С помощью кронштейна потом окучник соединяют с механизмом, например, с мотоблоком.

Самостоятельное изготовление

Для самостоятельного изготовления инструмент несложен. Чтобы изготовить окучник самому, нужны чертежи и навыки работы с металлом. Желательно иметь следующие инструменты:

• сварочный аппарат;
• газовая горелка;
• угловой шлифовщик;
• дрель;
• точило.

Альтернативой послужат самодельные окучиватели, которые можно использовать с любыми мотоблоками и культиваторами. Для изготовления детали нужен стальной лист, из которого варится основание. Труба будет играть роль кронштейна. Всю нагрузку на себе будет нести элемент, называемый стойкой. Для крыльев нужно два листа одинаковой величины. Если окучник будет регулируемым, то к основанию крыльев крепятся шарниры. Для лучшей жесткости изделия изгибаются под небольшим углом. Двухрядный окучник отличается от простого увеличенными размерами кронштейна. Он должен быть достаточным для крепления двух пар плугов (крыльев).

Принцип действия

Устройство присоединяется к мототехнике на кронштейн сцепного устройства (сцепки), не имеющий грядника. Это исполняется посредством стопорного компонента – двух винтов и плоской шайбы. Более комфортная и качественная работа производится на первой пониженной скорости. Это даст возможность усилить тягу благодаря снижению скорости поступательного движения.

Принцип действия дискового орудия для окучивания несложен: диски при передвижении захватывают землю и формируют в процессе окучивания валик, подсыпая землей растительность. Движение дисков дает возможность дополнительно размельчать почву и взрыхлять ее.

Дисковое устройство для окучивания обладает некоторыми преимуществами по сравнению со своими сородичами: гребни он сооружает повыше и поровнее, в эксплуатации он проще и интереснее, затраты энергии при этом значительно ниже. Работнику с подобным приспособлением трудиться легче.

Разумеется, не все так прекрасно. Всегда за удобства требуется платить. И стоимость дискового окучника является тому доказательством. Стоимость возможности пользоваться комфортным и несложным в применении дисковым приспособлением приблизительно в 3–4 раза выше, чем остальными типами.

Стоимость сельхозорудия зависит от следующих характеристик:

• толщина и поперечный размер дисков;
• материал изготовления: обычный металл либо легированная сталь;
• применение в структуре роликовых подшипников или втулок скольжения;
• устройство настройки.

При приобретении дискового орудия для окучки все эти моменты нужно принять в расчет.

Принимая во внимание то, что данное оборудование не из дешевых, появляется закономерный вопрос о том, можно ли сделать самодельное дисковое устройство для окучки к мотоблоку

Выбор

Правильно осуществленный выбор поможет в максимальной механизации сельскохозяйственного труда. Для меньших затрат сил на посадку картофеля нарезать борозды будет проще с регулируемыми крыльями. Чтобы окучить растения, лучше выбрать дисковый вариант. Чтобы быстрее справиться с работами, а не тянуть инструмент по каждому ряду, нужно рассматривать двухрядную классификацию окучников. При достаточной мощности мотоблока можно выбрать и четырехрядное оборудование.

Чтобы правильно выбрать окучник, нужно сопоставить еще и такие факторы, как:

• тип почвы;
• вид мотоблока;
• габариты участка;
• возможная к трате сумма.

Например, если планируется обрабатывать тяжелые почвы, важным параметром будет качество стали. Однако культиватор с малой мощностью вряд ли потянет тяжелый инструмент. Если денежных средств для покупки качественного инструмента недостаточно, а обрабатывать нужно тяжелые почвы, можно обратиться за помощью к умельцам или изготовить нужные детали самостоятельно. Для самоделки пригодятся характеристики некоторых популярных моделей.

Например, двухрядный окучник имеет следующие параметры:

• размеры – 450х130х45 мм;
• ширина захвата – 300 мм;
• вес – 4,4 кг.

Окучник дисковый с регулируемой шириной, высотой и глубиной имеет следующие максимальные параметры:

• ширина – 70 см;
• высота – 62 см;
• диаметр дисков – 37 см;
• глубина обработки – 30 см.

Ручной плуг для посадки картофеля своими руками. Плуг для посадки

Посадить картошку без лопаты поможет ручной плуг. Чтобы изготовить его cвоими руками, придется приложить некоторые усилия. Но их стоит затратить, так как устройство получается универсальным – плуг используют не только для высадок картофельных грядок, а также для последующего окучивания кустов и рыхления междурядий.

Так как в изготовлении конструкции используются трубы пустотелые и листовой металл, понадобятся сварочное оборудование, горелка на газу или паяльная лампа, болгарка.

Чтобы создать универсальный способ посадки картофеля, следуют такому алгоритму:

• метровую трубу диаметром 2,5 см заполняют песком и закрывают заглушками;
• сгибают под угол в 10-15 градусов на расстоянии 30 см от края, применив паяльную лампу; получают стойку, на чертеже обозначенную позицией 3;
• сняв заглушки, высыпают песок (он необходим только для аккуратного загиба трубы);
• из кусков металла формируют двухотвальный рабочий элемент с подрезающим ножом и закрепляют снизу стойки болтами, под которые в трубе предварительно высверливаются отверстия;
• сверху в трубу вставляют рукоятку управления 4 и фиксируют болтом 12; на рукояти должно быть несколько отверстий, чтобы получилась телескопическая выдвижная система;
• передней тяге 5 придают форму, как указано на чертеже, и приваривают к стойке; позиции 9, 10 указывают наличие роговой рукоятки;
• кронштейнами 7 и 8 к тяге и стояку крепят талреп 6, позволяющий регулировать уровень атаки ножа.

Ручной плуг с тягой

Для удобства управления плугом у основания рукоятей тяги можно закрепить нашейно-подмышечную прочную ленту (позиция 11). Она позволит ведущему работнику равномерно распределять свои усилия при прохождении с плугом по участку.

Как сделать ручной плуг

Сделать простой маркёр несложно. Достаточно иметь под рукой обычную доску и колышки из дерева.

Маркер для посадки картофеля — это кол из дерева диаметром около 65 мм. Высота кола должна быть не менее 90 сантиметров. На высоте около 15 см от острого края крепится поперечная планка. Она будет служить упором, ограничившим глубину лунки.

Перед началом посадки с помощью этого инструмента, необходимо сначала с помощью веревки наметить места лунок. Веревки натягивают вдоль рядов на расстоянии 40-80 см друг от друга. Расстояние каждый устанавливает самостоятельно, оно зависит от того, будет ли окучивание проводиться мотоблоком или вручную.

Почему самодельное устройство лучше покупного приспособления? В маркёре можно установить точную дистанцию, которая будет равна расстоянию между колесами культиватора или трактора.

Колышки делают из толстых еловых веток. Их обрабатывают, заостряют, делают ручки. К ним прибивают деревянные поперечные планки. Между кольями делают дистанцию около 60-65 сантиметров, если впоследствии посадка будет обрабатываться культиватором или мини-трактором. Дистанция должна быть не более 55 см, если обработка будет ручная.

Нижняя доска должна быть с запасом, на ней делают заметку из неширокой рейки на том же расстоянии, что и колья. Она поможет определить начало для ямок.

Как использовать это устройство? Приспособление поставить на землю, держа за ручки впереди себя. Надавить, чтобы получились лунки. Сразу получаются две гряды лунок, третья станет заметкой, по ней следуют в обратную сторону. Второй человек будет следовать за разметчиком, и сажать картошку.

Ручной плуг станет самодельным станком для высаживания, окучивания, рыхления земли. Управлять им могут два человека. Чтобы сделать плуг, стоит приложить усилия.

Для изготовления потребуется:

• Метровая пустотелая труба диаметром 2,5 см.
• Пустотелая труба диаметром ¾ дюйма.
• Металлический лист толщиной 2 мм.
• Металлическая пластина с дырками или талреп.
• Газовая горелка.
• Болгарка.
• Сварочный аппарат.

Большую трубу сгибают, отступив от начала на 30 сантиметров. Для облегчения этой процедуры, можно использовать трубогиб. Используют паяльную лампу, если трубогиба нет.

Маленькую трубу надо согнуть. Чтобы отрегулировать высоту, нужно сделать отверстия на вертикальной стойке и на верхнем крае. Высоту стойки делают индивидуально, чтобы человеку, который будет держать плуг, было удобно. Она может регулироваться болтами.

Чтобы сажать картофель на поле или грядке в короткие сроки, лучше всего использовать автоматизированное или ручное оборудование. В любом случае посадка картофелесажалкой занимает меньше времени, чем проведение всех работ просто руками.

Предварительный чертеж устройств зрительно покажет, как сделать приспособление для высадки клубней. Большая часть специального оборудования дает возможность сразу определить расстояние между лунками и количество обрабатываемых одновременно рядов. Простые в выполнении самодельные станки переносятся руками или крепятся к мотокультиватору.

Потребуются:

• профиль стального листа для формирования основания;
• несколько труб диаметром от 5 сантиметров для «лифта» или конуса;
• крепления, соединяющие устройство с мотоблоком.

При этом чертеж маркера для картофелесажалки можно менять в зависимости от выбранного размера и глубины высадки клубней. Варьируется при необходимости диаметр труб «лифтов» для заполнения огородов мелкими картофельными саженцами.

Диаметр можно менять при использовании простого ручного конуса для высадки.

Делать любую сажалку картофеля начинают с составления чертежа. Далее формируются лифты. Когда конусы выполнены, определяется расстояние, которое будет отделять каждый высаженный клубень. Оно составит 25–50 сантиметров в зависимости от выбранного сорта и типа почвы.

Следующим шагом будет определение высоты стойки, зависящей от параметров грядок. Если конструкция размещается на платформе, она соединяется болтами М8 с гайками и колесами. В качестве основания можно использовать устройство для триммера или мотоблок, на который крепятся платформы с конусами и емкостью для клубней.

Для определения длины ручного устройства, при помощи которого переносится емкость с клубнями, учитывается рост владельца участка. С целью удобства использования ручка автоматизированного или ручного оборудования размещается так, чтобы работнику было удобно выполнять все действия с прямой спиной.

Принцип действия

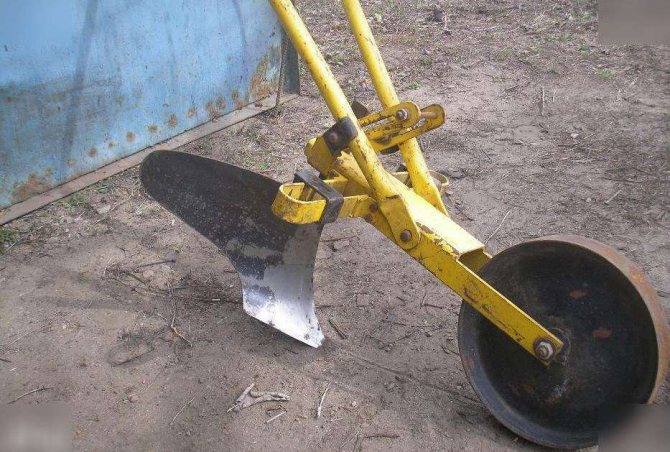

Ключевой частью ручного окучника является культиватор либо плуг. Именно он будет делать то, что вручную делают тяпкой или мотыгой – вспахивать грунт. Этот плуг при помощи своего острого конца («носа»), незначительно зарывается в почву и распределяет её по бокам от себя, засыпая землёй картофельные ряды.

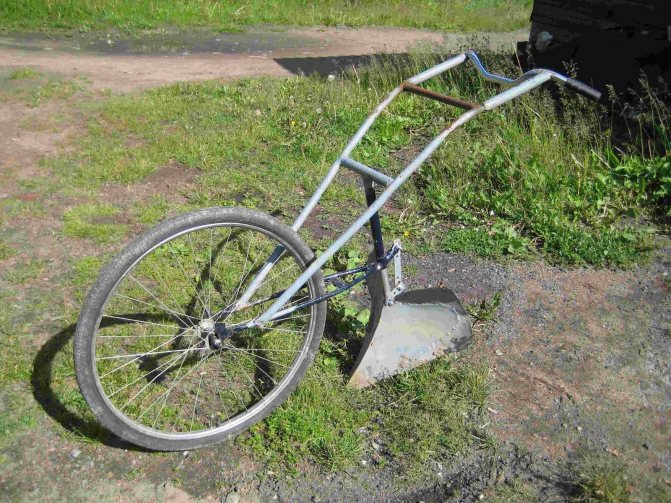

Если в качестве окучника выступает самодельная модель из велосипеда, то культиватор будет закреплён на его раме. Немного изменив структуру агрегата, хватаясь за руль, можно управлять устройством, направляя его в нужную сторону. Само же движение окучника осуществляется за счёт одного-единственного колеса в передней части рамы.

Более кратко можно изложить суть работы ручного окучника следующим алгоритмом:

• культиватор врезается в землю;
• управляющий аппаратом при помощи руля направляет окучник в нужную сторону и двигает его вперёд;
• движение осуществляется за счёт имеющегося колеса.

Конструкция и назначения ручного окучника

Ручной окучник — это достаточно примитивное приспособление, которое значительно облегчает труд огородников. Прямое назначение такого аппарата — окучивание картошки и других культур. Помимо этого, его можно применять для рыхления грунта и нарезки бороздок перед посадкой. Окучники бывают двух видов. Подбирать их следует с учетом общего объема работы и размера грядки.

Дисковый

Такой аппарат представляет собой поперечный брус, к которому кронштейнами крепятся два диска диаметром около 40 см. Они могут свободно вращаться, так как посажены на подшипники. Для работы с таким агрегатом понадобится 2 человека. Один обеспечивает движение окучивателя, а второй производит само окучивание.

Плюсами такого аппарата являются:

• высокая производительность;
• возможность регулировки ширины захвата и глубины;
• невысокое тяговое усилие для обеспечения движения.

Минусы также есть:

• сложная конструкция;
• высокая стоимость окучника;
• необходимость двух человек для работы с агрегатом.

Плужного типа

Окучник является отличным помощником для огородника и прекрасной заменой тяпки. Основой этой техники является стреловидный плуг. На нем в задней части закреплены рукоятки для управления. А спереди закреплено колесо, оно выполняет две функции: регулирует глубину обработки и служит дополнительной опорой для окучника.

Плюсы такого окучника:

• простота конструкции;
• небольшой вес;
• возможность работать с инструментом одному человеку;
• доступная цена.

К минусам можно отнести:

• необходимость приложить определенные силы для работы с окучником;
• отсутствие возможности регулировки ширины захвата на междурядьях.

Описание и виды

Окучиватель картофеля – приспособление, которое используется как отдельно, так и присоединяется к мотоблоку. Во втором случае, это делает процесс быстрым, но использовать такой метод рекомендуется в случае обработки больших участков земли. Само устройство работает при помощи ручной тяги, помогает окучить картошку без заметных затрат сил, времени.

Окучники для картофеля представлены двумя видами: дисковым, плужковым. Но тот и другой требует усилия двух человек.

Обратите внимание!

Использование самодельного окучника позволяет увеличить урожайность на 30-40%. Такой же результат будут давать любые другие механизмы.

Дисковый ручной окучиватель представляет конструкцию с дисками, установленные под конкретным углом друг к другу. Он состоит из:

• двух талрепов, которые предназначены для регулировки скорости вращения самих дисков;
• Т-образного поводка;
• двух дисков;
• двух металлических стоек.

Он подойдет для моментов перед посадкой картофеля и когда урожай собран. Есть возможность изменения поворота дисков, тогда произойдет изменения расстояния между рядками.

Плужковый окучиватель – удобное приспособление, которое позволит за небольшой промежуток времени обработать небольшой участок земли. При этом, необходимы силы двух людей. Из-за этого предпочитают ставить этот вид самодельного прибора к мотоблоку непосредственно. Есть опция регуляции по глубине, ширине вспахивания.

Самодельный окучник для картофеля обладает положительными аспектами.

Плюсы оборудования:

• экономия (вариант дешевле, чем покупать уже готовый);
• доступность (освоить изготовление прибора, его эксплуатации может каждый);
• эффективность (при правильной техники сборки качество, эффект будет идентичен покупке готового аппарата).

С первого взгляда все идеально, но есть недостатки:

• необходимо соблюдать базовые правила техники безопасности;
• качество может страдать из-за неправильной техники изготовления или других погрешностей из-за человеческого фактора;
• поиск качественных деталей.

Какие бывают виды окучников

В зависимости от конструктивных особенностей насадки для окучивания подразделяют на несколько типов.

Листерный

Внешне напоминает крылья бабочки. Отличается фиксированной шириной захвата. За счет острых концов опускается на выставленную глубину.

Преимущества механизма:

• простота конструкции;
• малая энергоемкость;
• небольшой вес — не требует мощных агрегатов;
• цена ниже по сравнению с другими типами окучников.

Сажать картофель важно ровно, строго соблюдая одинаковую ширину междурядий. Устройство плохо справляется с работой на влажной и тяжелой земле

Сдвоенный

Это двухрядный или распашной механизм для нарезания ровных параллельных борозд на больших площадях и их окучивания. Высота гряды меняется от 10 до 20 см и ограничена подъемом редуктора относительно уровня почвы.

Достоинства агрегата:

• универсальность применения;
• легкость построения ровных борозд на обширных площадях;
• регулируемое расстояние между лемехами;
• возможность делать гряды одновременно с двух сторон посадки.

Насадка требует регулярной очистки и обработки антикоррозийным составом. Аппарат предназначен для легких, предварительно подготовленных почв.

Голландский

Конструкция окучивателя картофеля позволяет лопастям вращаться в горизонтальной и вертикальной плоскостях. Нижний обрез крыльев напоминает гребень.

Достоинства механизма:

• повышение качества работы;
• использование маломощных мотоблоков;
• экономичность (у устройства низкая цена).

Насадка функционирует в тандеме с машиной весом от 30 кг, рекомендована к применению на любых типах почвы.

Плугообразный

Это механизм обтекаемой формы. Его преимущества:

• небольшая интенсивность выворачивания грунта;
• сохранение влаги в земле за счет меньшей аэрации;
• простота регулирования угла наклона;
• обработка большой территории.

Используя эту модель, земледельцы сокращают время и силы, которые затрачиваются на обработку. Плугообразную насадку лучше применять с мощным мотоблоком.

Дисковый

Рабочие элементы окучника — круги, которые проникают в почву на отрегулированную глубину.

Механизм популярен по следующим причинам:

• высокая надежность и долговечность;
• легкость эксплуатации;
• совместимость со всеми типами культиваторов и повышение их мощности;
• удобство приваливания корнеплодов.

В основном насадку применяют для обработки посадок картофеля.

Пропеллерный

Механизмы этого типа называют еще активными, или роторными, они схожи с лопастями вентилятора. Принцип работы задействует 2 силы вращения и поступательное движение.

Положительные стороны агрегата:

• насадка не только окучивает растения, но и перебрасывает землю с места на место;
• устройство эффективно борется с сорняками;
• грядки обваливаются взрыхленным грунтом — улучшается рост насаждений.

Модель совместима не со всеми видами культиваторов. Пользуются пропеллерной насадкой только на мотоблоках с двумя передними передачами.

Листерный вариант

Окучник для картофеля листерного типа отличается простой конструкцией, что гарантирует надежность и долговечность устройства. Листерный ручной окучник не имеет возможности калибровать ширину захвата – регулировка лезвий происходит на заводе при изготовлении. Обычно ширина захвата грунта составляет 30-35 см, чего достаточно для окучивания кустов, посаженных как под лопату, так и с помощью мотоблока. Преимуществами листерного окучника являются:

• Безопасность – лезвия, направленные строго вперед, предотвращают случайную травму при окучивании;
• Ремпригодность – благодаря простой конструкции и использовании листов метала в качестве лезвия, устройство легко ремонтируется подручными средствами. Выпрямить загнутые лезвия можно прямо на месте;
• Универсальность – конструкция позволяет окучивать руками, так и используя мотоблок;
• Доступность – листерный окучник дешево стоит и при желании легко собирается с нуля, требуя минимум комплектующих.

Описание конструкции

Конструкция листерного варианта состоит из силовой рамы, которая включает в себя кронштейн для фиксации устройства к механической рукояти или мотоблоку, а также режущего инструмента. Простота устройства позволяет сделать самодельный окучник для картофеля, для чего потребуется 2-3 метра трубы диаметром от 2 дюймов для рамы и металлических листов, используемых в качестве захватов.

Advertisements

При сваривании самодельного окучника будет уместно сделать механический ограничитель в виде перпендикулярно расположенной планки относительно захватывающих дисков – это предотвратит глубокое зарывание изделия в землю, влекущие к перегрузу мотоблока. Во время варки устройства желательно уменьшить расстояние между дисками изделия до 25 см, в результате чего увеличится точность окучивания и равномерное вспахивание.

Параметры дискового окучника

Данное оборудование нашло широкое применением в ведении сельского хозяйства. С его помощью гребни получаются ровными и высокими. Соответственно, сокращаются временные затраты на обработку междурядий, а работать с устройством довольно просто.

Есть определенные параметры, которым должны соответствовать изготовленные дисковые окучники. Своими руками их тоже нужно делать, помня о следующем:

• о толщине дисков;
• их диаметре;
• материале для изготовления;
• механизме регулировки работы оборудования.

Ориентируясь на предложенный в статье чертеж, можно сделать инвентарь самостоятельно и значительно сэкономить денежные средства.

Дисковая модель

Окучник для картофеля дисковой конструкции удобный инструмент для фермеров. Это объясняется легкостью в эксплуатации и большей точностью окучивания. Дисковый окучник характеризуется высоким КПД и эффективностью – дисковые режущие лезвия, выстроенные в ряд, увеличивают мощность устройства при вспашке как мотоблоком, так и в ручном режиме. Использование окучивателя картофеля позволяет быстро обработать большую площадь земельного участка с высокой скоростью – ручной окучник образует ровные ряды грядок без повреждения корнеплодов. Среди достоинств этой техники выделяют:

• Эффективность – конструкция предусматривает установку нескольких дисков, для окучивания нескольких рядов;
• Экономичность – обработка нескольких рядов снижает расход топлива мототехники;
• Качество обработки – возможность регулировки захвата позволяет настроить глубину и ширину окучивания каждого вспахивающего ряда.

Сделать дисковый окучник для мотоблока своими руками можно за пару дней: потребуется 5-6 м 1,5-дюймовой трубы для рамы, а также готовые лезвия или винтовые резаки. Диски для окучника можно сделать и самостоятельно из цельного листа стали или нескольких циркулярных пил, однако для процедуры потребуется газовый резак и мощный сварочный аппарат.

Окучивание картофеля

Как с помощью дискового окучивают картофель

Механизм действия ручных окучников достаточно примитивен. Два огородника должны взяться за устройство с двух сторон (спереди и сзади). Один упирается в ручку передней тяги и приводит окучник в движение, другой — вдавливает диски в грунт, надавливая на ручку задней тяги.

Диск проходит через почву, оставляя за собой заметный шлейф. С помощью такого устройства можно окучивать растения, находящиеся в непосредственной близости друг от друга. Но также можно регулировать расстояние между дисками, достаточно просто установить несколько дополнительных деталей.

Для чего необходимо

Если вы читаете это статью, то определенно знаете, что картофель нужно окучивать. Но зачем?

Сейчас мы все подробно объясним:

1. При рыхлении почвы воздух поступает к корням, благодаря этому они разрастаются значительно быстрее
2. Опять же, когда воздух поступает к корням, быстро образовываются картофельные клубни
3. Если окучивать картофель, то можно увеличить урожай на 20-30%

Также нужно следовать некоторым правилам:

1. Рыхлить нужно своевременно
2. Рыхлить нужно при пасмурной погоде. Самый оптимальный вариант — после дождя, поливных работ или утренней росы
3. Нельзя проводить окучивание картофеля во время жары, так как растение может просто-напросто сгореть

Как правило, используют мотыги, тяпки и грабли, их использование энергозатратно и продолжительно повремени. На фоне окучников вышеперечисленные инструменты просто меркнут.

Плюсы и минусы самодельных устройств

К списку достоинств самодельных устройств можно причислить:

• доступность — так как сделать такой окучник может любой человек
• — случаев, когда человек платил сам себе, не зарегистрировано
• эффективность — как правило, самодельные устройства ни в чем не уступают рыночным аналогам, но это зависит от конструкции
• поднятие самооценки — ведь лучше окучивать картофель в хорошем настроении

А вот к минусам можно причислить:

• безопасность работы — но это зависит от того, насколько хорошо сконструирован окучник
• качество — опять же, зависит от того, насколько хорошо сконструирован окучник

Окучник своими руками может сделать практически любой человек

Важные параметры и секреты

Советуем к прочтению другие наши статьи

• Абрикос Краснощекий
• Когда выкапывать тюльпаны
• Сорта огурцов корнишонов
• Почему плохо растут помидоры и что делать

Довольно просто проводить окучивание картофеля дисковым окучником, но чтобы пользоваться им долгое время нужно знать о некоторых главных секретах конструкции. В случае если механизм собирается вручную, стоит учитывать ряд параметров, которым он должен соответствовать, иначе использование будет не в полной мере эффективным.

Результат окучивания картофеля дисковым окучником

• Диски должны быть средней толщины – 2 мм. Тонкий диск быстро деформируется, толстый, будет неудобно затачивать да и весит он не мало, что усложнит его применение.
• Важно придерживаться заданных выше диаметров. Более мелкие диски не принесут толку, они будут делать малые горки, а не высокие, как нужно. Если же они будут очень большие, то, скорее всего, просто начнут полностью зарываться в землю, толку от них не будет – только морока.
• Все детали для конструкции должны быть из металла. Это, кстати, относится и к покупным конструкциям. Если есть пластиковые детали – они быстро сломаются, это стоит иметь в виду и отдать предпочтение более дорогим, металлическим моделям или же просто сделать механизм самостоятельно.
• Чем больше деталей будет регулироваться, тем лучше: длина ручки, расстояние между дисками, угол их поворота – все это упрощает использование.

Дисковый окучник

Приступаем к тому, как сделать окучник для картофеля своими руками. На чертеже видно, что главным инструментом являются отвальные диски. Они должны быть в пределах 400 мм. Это оптимально. Потому что сажаем картофель обычно на глубину 60-80 мм, и корни потом растут приблизительно 200 мм. Получается, пройдя в междурядье с наклонёнными дисками указанной величины, мы полностью окучиваем ряд картофеля.

Итак, делаем 2 диска из стального листа толщиной 2 мм, диаметром 400. Некоторые делают из старых крышек от кастрюль. Пусть. Но желательно сделать добротные диски, которые будут служить долго. Можно взять со списанной в металлолом сельхозтехники. Но лучше всего — легированная нержавеющая сталь. Края дисков, там, где будут режущие кромки, затачиваем. Теперь делаем мост со стойками, на которых будут закреплены диски. Рассчитываем размеры. На стальную крепкую трубу с обеих сторон надеваем соединительное крепление для труб (везде продаются). Свободные концы креплений направлены вниз. Сверху сверлим трубу через отверстия в креплении. Каждое крепление сверлим с двух сторон. Закрепляем болтами с гайками.

Если хотите делать захваты разной ширины, то сверлите дополнительно с обеих сторон по два отверстия ещё. Чтобы изменить ширину захвата, достаточно переставить стойки дальше или ближе к концам моста, и закрепить через отверстия. Затем в крепления снизу вставляем трубки – стойки. Также сверлим, крепим в соединении. По два болта с гайками на каждую стойку. Затем внизу каждой стойки делаем механизм для наклонных подвижных дисков. Сначала крепим кронштейн для диска. Причём тоже делаем 2 — 3 позиции сверления трубы. Чтобы была возможность для смены наклона дисков.

С другой стороны кронштейна привариваем короткий толстый стальной прут. На другом его конце – в кольце втулки – впрессовать подшипник скольжения закрытого типа. К втулке изнутри приварить заранее широкую шайбу с отверстиями для крепежа диска. У каждого диска по центру внутрь приварить такие же широкие шайбы с отверстиями. Закрепляем диски болтами с гайками. У нас получились два подвижных наклонённых под определённым углом диска, прикреплённые к стойкам на одном мосту. Можно придумать дополнительно устройство для наклона дисков вправо – влево. Для этого надо подобрать шарнирно-крепящийся механизм кронштейна. Такие тоже есть в продаже. Да и в старых деталях сельхозтехники можно найти.

Мы не будем рассматривать дальше создание ручного окучника. Нам не нужно делать ручки для нашего устройства.

Присоединение окучника

Окучиватель для мотоблока надо подсоединить, навесить к агрегату таким способом, как показано вот на этом чертеже:

Присоединение окучника к мотоблоку

Из чертежа видно, нам надо к мосту через кронштейны и крепкие стальные трубки подсоединить устройство к мотоблоку. Усилить подсоединение поперечной перекладиной. Включаете мотор. Колёса движутся. Вы держитесь за ручки мотоблока. Увлекаемый движением, приходит в действие созданный собственными руками инструмент окучивания насаждений. Диски только надо делать под симметричными углами, чтобы не вело в одну сторону при окучивании. Рассмотренный вариант инструмента – не единственный. Есть и другие. Рассмотрим их по очереди.

Зачем нужен окучиватель

Окучивание повышает урожайность картофеля

Окучивание картофеля – это очень важная процедура для роста овощей. Те, кто пренебрегают выполнением данного процесса, получают низкий и мелкий урожай. Окучивание техническим способом помогает избавиться от большинства сорняков в междурядье. Траву между лунками можно продергать вручную. Это не займет много времени. Оставшиеся от технической обработки сорняки между рядами картофеля легко удалить при применении обычной тяпки.

Преимущества обработки картофеля техническим способом, с помощью ручного, тракторного плуга или окучивателя для мотоблока:

• Урожайность в среднем может повыситься до 30 %.
• При своевременном рыхлении почвы, она активно насыщается кислородом. Это позволяет клубнями забирать в себя больше полезных из земли.
• Картофель при нужном доступе воздуха растёт быстрее.

Есть ли недостатки при окучивании с помощью дополнительной техники?

Если овощи посажены кривыми рядами, то при технической обработке возможны механические повреждения уже выросших клубней, провоцирующих гниение и снижение качества и количества картофеля в конкретной лунке.

Окучники к мотоблоку своими руками

Вертикальная стойка

Многофункциональность — обязательная особенность любого устройства, в связи с этим и нужно уделять внимание регулировке устройства.

Регулировать по высоте можно посредством телескопического аппарата центральной части. В трубу требуется вставить в трубку, которая меньше в сечении, чем другая, она переходит в заднюю тягу. Если воспользоваться таким способом, то можно легко регулировать окучник до уровня роста огородника.

Регулировка

Станина инструмента должна быть подвижной. Для выполнения этого условия переднюю тягу шарниром прикрепляют к основной стойке, регулировка выполняется с помощью талрепа, что позволяет изменить угол наклона. В случае, когда талреп отсутствует, используют металлическую пластину, ее фиксируют в нужном положении и закрепляют болтами.

Сварка

К стойке нужно приварить заднюю тягу и отвалы, потом прикрепляется передняя тяга. Ширина задней тяги — 0,5 метра. Рукоятки — 0,2 метра. К центру вилки приваривают трубу, длиной 0,3 метра, этим концом конструкция вставляется в полость вертикальной тяги.

Для регулировки высоты стойки нужно рассверлить проемы, которые находятся на ее верхнем конце. Точно такие же манипуляции необходимо проделать с вертикальной вилкой. У передней и задней тяг должна быть идентичная ширина.

Изготовление двухотвального плуга

Чтобы сделать двухотвальный плуг, понадобятся пластины, каждая по два миллиметра толщиной. Им нужно придать полукруглые изгибы. Потом проводится процесс приваривания двух половинок к стойке.

Два важных аспекта работы: шов в месте, где стыкуются детали, обязан быть ровным, пластины должны быть отшлифованы с помощью болгарки.

Двухотвальный плуг

Изготовление подрезающего ножа

Чтобы изготовить подрезающий нож, нужно раздобыть сталь с высокой концентрацией углерода.

Потом следует вырезать нож, который своей формой должен быть похож на наконечник стрелы, и тщательно его заточить (угол между поверхностью и ножом должен быть 45 градусов)

Почему именно 45? Если шлифовать нож под таким углом, то он долгое время не будет терять свою остроту. Далее требуется приварить подрезающий нож к нижней части стойки и зашлифовать.

Диски

Для начала необходимо вырезать 2 пластины из стального листа, потом следует придать им форму полукруга. Оба диска фиксируются на стойке. Сварной шов обязан быть ровным.

Предварительно все части, которые подлежат сварке, нужно зашлифовать болгаркой, а диски тщательно заточить. Подрезающая часть берет на себя почти все сопротивление почвы.

Окучник — почти что незаменимый инструмент, который обязательно должен быть у каждого уважающего свое время и силы огородника.

Как для садовых инструментов, окучники — достаточно дорогое удовольствие, которое действительно способно помочь в хозяйстве. В любом случае даже это недешевое оборудование можно сделать собственными руками, достаточно уметь пользоваться инструментами и использовать чертежи.

Как сделать окучиватель своими руками

Как сделать окучиватель для картофеля своими руками? Для этого нам нужно наличие таких инструментов:

• трубы полой водопроводной: длина — 10 см., диаметром в 1 дюйм.;
• еще одной такой же трубы, но с диаметром 3/4 дюйма;
• листовой стали 1-2 мм.;
• талрепа или стальной пластины;
• трубогиба или газовой горелки;
• сварочного инструмента;
• болгарки.

Это примерный список инструментов, в зависимости от того, какой именно тип окучивателя вы захотите сделать, он может изменяться.

Регулировать прибор можно будет несколькими способами:

1. По высоте. За счет телескопического механизма в центре. В трубу центральной стойки будет монтироваться труба меньше, которая и выполнит роль задней тяги. Такая конструкция очень комфортна в использовании, ведь может адаптироваться под любой рост человека.
2. Изменяем угол атаки наклоном центральной стойки касательно земли. Такую возможность мы получим, если изменить угол между передней тягой и вертикальной стойкой. Если в вашей конструкции нет талрепа, то изменять угол можно будет с помощью изменения положения пластины.

Самодельный окучиватель картофеля ручной начинаем делать с вертикальных стоек

Берем трубу на 10 см. и отмеряем от конца примерно 4 см. На этом расстоянии нам следует сделать небольшой изгиб. Приблизительно — 15 градусов. Комфортнее и проще всего сделать это с помощью трубогиба — инструмента, специально для этого предназначенного. Конечно, такой прибор найдется не у каждого, поэтому расскажем вам о более доступном способе выполнить этот этап.

Набиваем плотно трубу песком или землей — что есть в свободном доступе. Вставляем заглушки, чтобы вся смесь не высыпалась. С помощью паяльной лампы или любого другого нагревательного элемента делаем нужный нам изгиб. За счет того, что внутри трубы будет смесь песка или земли, она не прогнется и сохранит свои идеальные параметры.

Переходим к изготовлению тяги

В самодельный ручной окучник для картофеля встраивается задняя тяга. Она обладает формой буквы «Пе». В нашей конструкции она будет таких размеров: 5 см. в ширину и 2 см. в длину. Обратите внимание, что если вы изменяете это значение для одного механизма, то должны сделать то же самое и для других. В центр вилки прикрепляем трубу длиной 3 см., вертикально. Его потом вставим в вертикальную тягу

В центр вилки прикрепляем трубу длиной 3 см., вертикально. Его потом вставим в вертикальную тягу.

Нам теперь нужно изогнуть трубу с диаметром 3/4. Сделать это можно способом, уже рассмотренным выше. Если у вас есть и другие варианты, то можете использовать их. В этом случае главное — один результат.

Позаботимся о возможности изменять высоту. Делаем отверстие сверху и в вертикальной части механизма. И теперь, изменяя болт, мы сможем настраивать высоту. Так, человеку с любым ростом будет комфортно работать с инструментом.

Мы сделали заднюю тягу, теперь нужно перейти к изготовлению передней. Делается она в виде вилки, что и задняя тяга, отличается лишь размерами. Ручки должны быть такой длины, чтобы человек смог комфортно стать между ручками.

Для удобства использования добавим еще эластичный ремень, который можно будет надевать на плечи и грудь. Такая конструкция снизит нагрузку на руки и сохранит силы того,работающего с инструментом.

Размеры: ручки — 6 см., вертикальной части — 7 см. На вертикальной части вилки в её конце нужно сделать отверстие, с помощью которого ее можно закрепить к стойке.

Переходим к регулировке угла атаки. Лучший вариант — это талреп.

Отсчитываем от низа вертикальной стойки 3 см. и монтируем в этом место уголок 25х25 см. Отсчитываем от положения вилки 0,3 см. и тут делаем то же самое. И повторяем процедуру к вертикальной стойке над нашим первым уголком.

Последний этап — нож для подрезки

Именно этот механизм берет всю нагрузку и снижает сопротивление в почве во время работы.

Для ножа выбирайте углеродистую сталь. Нужно вырезать стрелы и заточить их под углом 45 градусов. Такие параметры позволяют нашему механизму оставаться острым и в полной мере справляться со своими задачами.

Теперь нужно заняться приваркой ножа к нижнему торцу вертикальной стойки. Наш ручной окучник для картофеля своими руками теперь готов!

https://youtube.com/watch?v=1WnBUHf8Ds0

Советы по эксплуатации

Даже если этапы изготовления окучника были соблюдены и все выполнено правильно, важно научиться им пользоваться, грамотно настроить и заточить детали. После сборки агрегат тестируют на участке

Качество работы будет зависеть от состояния почвы, климата и погоды в день пахоты.

Регулируют механизм следующим образом:

1. Проходятся насадкой по грунту, устанавливают угол наклона элементов и глубину погружения. Она не должна превышать общую длину изделия.
2. Аппарат не должен разбрасывать землю по сторонам, ухудшать вид борозды.

Запрещено применять оборудование, если поблизости находятся животные и дети. Нельзя пользоваться машинкой в неисправном состоянии, оставлять ее без присмотра.

Полезные советы

Правила, которые нужно обязательно соблюдать при окучивании:

• Погода должна быть пасмурной для достижения оптимального эффекта.
• Запрещено рыхлить землю, когда картофель ещё не созрел или, наоборот, разросся настолько, что стебли лежат в междурядье.
• При использовании двухрядного самодельного культиватора нужно учитывать размеры сделанных при посадке борозд.
• Нельзя! Окучивать, если на дворе жара. Высок риск того, что растение засохнет и не даст нормального урожая.
