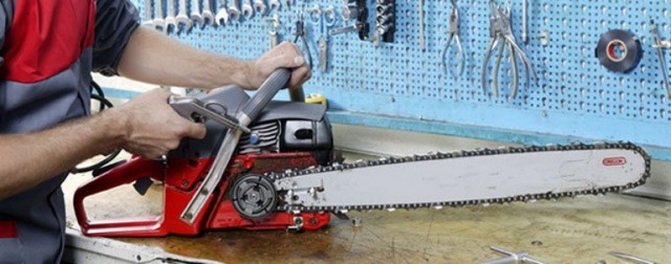

Ремонт бензопилы патриот своими руками видео

Цепная пила — незаменимый инструмент в хозяйстве любого собственника частного дома или дачного участка, так как существенно облегчает жизнь своему владельцу. Напилить дров, убрать лишние деревья, прорубить проем в стене, поставить пристрой и многое другое, что можно сделать с помощью бензопилы. Однако этот инструмент требует особого ухода, так как при работе испытывает немалые нагрузки, и в случае его поломки не стоит сразу обращаться в сервисные службы за помощью, а постараться выполнить ремонт бензопил своими руками. Во-первых, это немало сэкономит семейный бюджет, во-вторых, зная конструктивное устройство инструмента, можно с легкостью провести инспекцию и ремонт собственными силами, не прилагая к этому много усилий.

Конструкция бензопилы и общая классификация неисправностей

Правильно найти источник неисправности, а также выполнить правильный и добротный ремонт бензопил, для этого нужно иметь достоверное представление о ее технической специфике. Ремонт подобной техники не представляет особой сложности. Ее схематическое устройство достаточно простое. Для удобства узлы в ее составе можно разделить на три вида:

основным и очень важным элементом, без которого невозможна дальнейшая работа, является двигатель, двухтактный, работающий на бензине. Допустимые марки бензина указываются в самом паспорте устройства;
вторым не менее важным компонентом является ее рабочая часть, которые отвечает за распиловку самих материалов. Сюда можно отнести распиловочные механизмы;
третьим связующий узел включает в себя систему подачи и фильтрации топлива, масла, зажигание двигателя, отвод отработанных газов и т.д.

Неисправность двигателя бензопилы

Неполадки классифицируются по двум узлам:

Неисправность самого двигателя. Не может запуститься, безо всяких на то причин глохнет, чрезмерно греется, очень сильно дымит, нестабильно работает с минимальной и максимальной нагрузкой. Следовательно ремонт нужно проводить этих узлов.
Неполадки в периферии. Здесь можно выявить множество симптомов, по которым появляются сбои в ее работе. Например, в случае заглушения бензопилы во время работы или утрате мощности, то возможно есть засор бензино-подающей системе или фильтре. Если плохо пилит, то может просто затупилась цепь. Ремонт начинать следует с изучения вспомогательных компонентов, на которые потребуется потратить меньше всего времени и матсредств.

Для удобства, до того, как начинать ремонт, следует разделить бензопилу на сектора и искать неисправность непосредственно там, где предполагается наличие проблемы. В руководстве также дается краткое описание возможных поломок и способы их устранения.

Следует также иметь в виду, что источниками для одной и той же неисправности могут служить несколько факторов. Поэтому немаловажным является умение диагностировать причину поломки, чтобы в дальнейшем выполнить ремонт правильно и качественно. Перед тем как начать разборку и ремонт бензопилы, следует прикинуть возможные причины и стараться работать только с ними.

Описание модельного ряда

Бензопила Штурм

Линейка бытовых цепных пил представлена модификациями мощностью от 1,6 л.с. до 3,3 л.с., с различными параметрами массы и пильной гарнитуры.

Бренд «Штурм» недавно отметил свой десятилетний юбилей: в 2003 г. на наш рынок впервые вышли отдельные продукты его производства. За такой короткий промежуток времени многое поменялось: разнообразился ассортимент, была создана широкая дистрибьюторская сеть, открыты многочисленные сервисные центры, число которых увеличивается в геометрической прогрессии.

Не смотря на то, что техника «Sturm» — продукт совместного русско-китайского производства, ей доверяют сотни тысяч людей, которые приобретают ее для самых разных нужд. Официально страной производителем этих товаров считается Россия, однако полный этап сборки проходит на одном из 40 возможных заводов в КНР, где изготавливают оборудование для других всемирно известных брендов.

Качество, долговечность, широкий ассортимент из более чем 2 тыс. наименований, вариативность модельного ряда, длительные гарантийные обязательства завода-изготовителя перед пользователями – все это лишь короткий список причин, по которым бренд «Штурм» лидером в своем сегменте рынка.

От большинства своих аналогов на рынке каждая бензопила Штурм отличается высокой мощностью и повышенным моторесурсом. Страна производитель этой техники – Китай, однако все пилы данной марки отличаются надлежащим качеством сборки и высокой устойчивостью перед нагрузками.

Сейчас читают: Триммер аккумуляторный G-MAX 40V GREENWORKS GD40BC 1301507, 1302407LM — Триммеры в фирменном магазине GREENWORKS

Что потребуется для устранения поломок

Ремонт бензопилы не требует наличие большого арсенала домашних инструментов. Прежде всего, это:

отвертки. Крестовые и плоские, чтобы снять кожух, цепь или другие компоненты, которые крепятся плоскими болтами и обязательно понадобятся, чтобы качественно выполнить ремонт бензопилы;
комплект накидных и гаечных ключей разных размеров. Они понадобятся при разборке двигателя и других движущихся деталей. Ремонт таких деталей иногда предполагает сухую чистку, поэтому они понадобится для отскабливания лишней грязи;
ключ для снятия свечи;
схему самой бензопилы, чтобы знать, как работают определенные узлы и как правильно их обслуживать.

Самостоятельный ремонт

Для проведения ремонта в домашних условиях необходимо наличие запасных частей, инструмента и соответствующих навыков. Например, для разборки бензопилы может пригодиться самодельный ремкомплект, который придется изготавливать очень долго.

В некоторых современных устройствах полупрофессионального и бытового типа для регулировки карбюратора и разбора приводной звездочки не прилагаются соответствующие инструменты.

Ремонт бензопил своими руками, система подачи топлива

К самым частым поломкам, требующих выполнить ремонт своих деталей, можно отнести неполадки с движком и топливоподающей системой. Бывает, что невозможно развить номинально максимальную мощность бензопилы, или же бензопила внезапно глохнет через какое-то время, или вовсе не получается ее завести.

Система подачи топлива

Такое случается в двух случаях:

проблемы с запалом смеси топлива;
проблемы с доставкой бензина от бака к двигателю.

Поиск причин выхода из строя и ремонт бензопилы всегда нужно начинать с элементов, которые потребуют наименьшего затрат по времени и деньгам, а именно со свечи зажигания. Ее прямое назначение — генерация искры и воспламенение бензиновой смеси с воздухом. Обычный визуальный осмотр этого элемента может рассказать о многом и подсказать с чего начинать ремонт.

Отсутствие проскока искры в зазоре говорит о плохом контакте с проводом или неисправности самой свечи. Необходимо проверить все контакты и саму свечу. В люльку устанавливается новая свеча, и если она тоже не выдает искру, то проблема заключается в контактах и самом проводе. Менять нужно их.
Сухая свеча является первым признаком того, что горючее вовсе не подается в карбюратор. Причиной поломки является засор в топливофильтрующем элементе или сапуне. Необходимо промыть, если не получиться, то поменять фильтр. Производители рекомендуют менять его не реже, чем один раз в три месяца.
Чрезмерное наличие топлива на головке свечи говорит о неправильной регулировке карбюратора или неправильно осуществляется запуск. Ремонт включает в себя банальное извлечение свечи, которую требуется протереть сухой тряпкой. Нужно еще проверить камеры, в которых топливо непосредственно сгорает.
Свеча покрыта сажей. Этого говорит о чрезмерном поступлении смеси бензина в камеры для его сгорания, плохом качестве масла, неверной настройки карбюратора или неправильной пропорции масла и топлива. Ремонт здесь осуществляется путем промывки свечи, далее ее нужно протереть насухо тряпкой. Зазоры следует также прочистить острой иголкой или шилом. Проблемы с карбюратором возникают, обычно, когда сбиваются его настройки, изнашивается мембрана (здесь поможет только ее замена), есть засор в его каналах (следует разобрать и прочистить).

Читать также: Диод зенера как проверить

Замена фильтра бензопилы

Ремонт бензопил своими руками всегда нелегкая задача даже для опытного человека, знающего о технике практически все. Большую часть времени занимает диагностика неисправности, когда нужно найти источник всех проблем с техникой.

Техническое оснащение бензопил Sturm

Бензопилы Sturm выгодно выделяются из ряда конкурентов своими габаритами. Подавляющее большинство аналогов из той же ценовой категории имеют короткие шины (350-380 мм, в сравнении с шинами Strum 400-520 мм). Обычно используют шины от Oregon или устанавливают «родные» заводские.

На всех бензопилах есть система EasyStart, которая позволит легко запустить её даже на морозе в — 30 градусов по Цельсию.

Что касается самих внутренностей — обычно они производятся на заводе Strum, хотя иногда встречаются и сторонние детали. Производитель гарантирует качество и исправность своей продукции. Для некоторых моделей это 5 лет, а для некоторых 14!

Помимо этого, в комплекте предоставляется мерный флакон для приготовления топлива, чехол, защита для шины, фирменный ключ и фирменная отвёртка, которые идеально подходят под данную марку.

Устранение проблем с глушителем

Бывает, что двигатель работает спокойно и без проблем при нулевой нагрузке, а при ее увеличении глохнет или работает с перебоями. Это вызвано, как одна из причин, засор в глушителе. Источником засора могут служить продукты сгорания отработанных материалов, переизбыток масла в смеси сжигания, или плохое его качество. В такой ситуации ремонт бензопилы не будет столь времезатратным, так как, чтобы устранить неисправность, необходимо лишь прочистить глушитель. Чаще всего забивается искрогаситель продуктами сгорания бензиновых паров.

снять глушитель. Выпускное отверстие лучше закрыть тряпочкой, чтобы туда не попадала грязь;
разобрать сам глушитель, если он является разборным;
специальными моющими средствами промыть его. Можно использовать сухую чистку. Делать это следует с использованием респиратора или других средств защиты дыхательных путей, так как в остатках сгоревших продуктов присутствуют канцерогенные вещества, которые сильно вредят нашему здоровью;
просушить глушитель компрессором, пылесосом (выдувного действия) или обычным феном;
собрать и установить на место.

Глушитель и воздушный фильтр

Засорением глушителя или воздушного фильтра объясняют отсутствие у двигателя развиваемой мощности, даже без нагрузки он очень плохо набирает обороты. Глушитель замачивают на ночь в растворе хозяйственного мыла и моющего для посуды, хорошо промывают и высушивают. Чистить глушитель металлическими инструментами нельзя. Поролоновый фильтр нужно либо тоже промыть, либо заменить на новый.

Ремонт цилиндропоршневой группы (ЦПГ)

Иногда бывает, что двигатель не способен достичь максимальной мощности или завестись по причинам недостаточного давления в цилиндрах. Источником подобных проблем порой служат неисправные кольца поршня, неполадки с цилиндром, подшипниками или износ самого поршня. Поэтому ремонт бензопилы следует начинать с визуального осмотра цилиндров двигателя. Инспекция возможна через отверстие, куда устанавливается свеча для воспламенения смеси. Обзор при таких условиях останется минимальным, но первое представление о состоянии рабочей группы на этом этапе получить можно.

Можно также в отверстие для свечи вставить компрессометр. Прокрутить стартер или коленчатый вал. Давление внутри должно быть не менее 8 атмосферных единиц. При меньших значениях двигатель не будет работать ввиду недостаточности создаваемого давления внутри. С уменьшением давления также уменьшается и сама мощность двигателя.

Более детальную картину о том, что происходит внутри, можно увидеть, разобрав его. Для этого следует снять картер и визуально обследовать поршень. Если есть сколы, вмятины или царапины, его обязательно следует заменить. Поршневые пальцы должны быть также в хорошем состоянии без повреждений и не болтаться. Если это происходит, то однозначно следует менять их.

Снижение давления внутри двигателя заключается также в выходе из строя колец поршня. Это можно сразу заметить, так как рабочее кольцо не покрывается нагаром, в канавке оно находится свободно и не болтается, плотно прижимается внутри цилиндра.

Замена колец поршня бензопилы

Также следует обследовать поверхность внутренней части цилиндра. Если она уже выработана, то следует ее расточить.

Проверка карбюратора и признаки необходимости его регулировки

От хорошего состояния карбюратора зависит номинальная мощность двигателя и экономия расхода топливных ресурсов. Карбюратор бензопилы функционального отличия от автомобильного не имеет. Он смешивает пары бензина с поступающим через трубу воздухом и подает их дальше в камеру для сгорания.

воздуховода или трубки для подачи воздуха;
топливопровода или топливоподающей трубки для его смешивания с воздухом;
воздушной заслонки.

Читать также: Индукционная печь для плавки алюминия

Признаком необходимости регулировки карбюратора:

сильные вибрации в виду разбалансировки винтов. Двигатель с исправным карбюратором работает ровно, по звуку напоминает ход в четыре такта;
повреждения колпака защиты;
износ системы поршней, которая уже требует иной смеси по составу;
непроизвольное заглушение двигателя, невозможность его повторного или изначального запуска;
необоснованное повышение потребления бензина, при этом мощность двигателя может оставаться прежней, а чаще всего снижаться;

Алгоритм калибровки и техника безопасности при устранении неисправностей карбюратора бензопилы

Калибровка или точная регулировка карбюратора должна выполняться строго как это рекомендует сам изготовитель бензопилы. Зачастую эта процедура уже была проделана на этапе сборки в цехе по сборке. Однако ремонт бензопил иногда включает в себя настройку карбюратора. Это связано с неправильной его работой по техническим причинам, сбоем настроек и пр.

Точная подстройка выполняется с помощью трех болтов:

болт «L» регулирует топливоподачу на малых оборотах;
болт «H» регулирует наибольшую топливоподачу в двигатель;
болт «T» регулирует топливоподачу на холостом ходе.

Различают два вида настройки карбюратора:

основная или базовая. Выполняется на выключенном движке;
точная или финальная. Выполняется на прогретом движке.

Сначала болты «H» и «L», регулирующие подачу топливной смеси на больших и низких оборотах соответственно, закручивают до упора против часовой стрелки. Далее проворачивают их на полтора оборота уже по часовой стрелке. Желательно, перед началом процедуры, отметить карандашом или фломастером начальное положение этих болтов, чтобы в последствии вернуть в то положение, в котором они были до этого, если появятся проблемы с подстройкой. Дело в том, что при неквалифицированном подходе к регулировке, есть возможность окончательно убить двигатель.

Дальнейшая регулировка проходит на прогретом до нужной температуры двигателе. Его оставляют работающим на 10 минут. Дальше уже проводят точную настройку болтом регулировки оборотов холостого хода. Его поворачивают до тех пор, пока двигатель (его обороты) не достигнут самых минимальных значений. Двигатель должен работать стабильно, при этом цепь должна оставаться на месте (не вращаться).

Затем следует проверить, как быстро набираются обороты. Для этого медленно проворачивают болт низких оборотов еще на одну восьмую оборота. Максимально возможные обороты можно выставить с помощью тахометра и регулировкой болта «H». Дальше следует еще раз проверить работу карбюратора на холостом ходу.

Прочие неисправности бензопил

Помимо основных узлов, бензопила имеет ряд других менее функциональных, но не менее важных узлов. Поломки здесь тоже случаются, но их выявить и устранить гораздо проще.

Системная неисправность по запалу топливных паров. Сюда можно отнести поломку стартера. Бывает, у него обрывается тросик, выскакивает или полностью ломается возвратная пружина. Изнашиваются контакты между высоковольтным проводом и свечей.
Нарушается работа самой смазочной системы. Причиной может быть некачественное или неподходящее масло, или сами смазочные материалы. Можно даже просто вовремя долить смазки в необходимые узлы.
Бывает, начинает неправильно работать тормоз для цепи. Для ликвидации этой проблемы нужно правильно настроить его. Очистить, так как бывает он сильно засоряется опилом.
Затупляется или изнашивается цепь пилы. Если нет возможности заточить цепь самостоятельно, то следует ее отдать профессиональному заточнику. Это будет стоить денег, но гораздо меньших, чем покупка новой.

Причины неполадок свечей зажигания

Как уже говорилось ранее, причиной выхода из строя свечей является, в первую очередь, нарушение контактов между проводом или неисправностью самой топливной системы. Для анализа такой неисправности следует вывернуть свечу и внимательно обследовать ее. Абсолютно сухое ее состояние подсказывает владельцу, что топливо просто напросто не поступает в цилиндры. Влажная головка напоминает, что топливо в цилиндрах не воспламеняется, или присутствует влага где-то в системе. Прежде всего, нужно просушить свечу. Делается это при открытой задвижке и закрытом кранике.

Диагностика состояния свечей

Возможно, потребуется замена бензина или самой свечи. Наличие нагара на головке свидетельствует о дисбалансе между бензиновым составом и масляным. Возможно, имеет место засор топливофильтрующего элемента. Решить проблему можно сменой самого горючего, фильтров и прочисткой системы подачи горючего бензопилы.

Поломки системы зажигания

Часто пилу не удается завести из-за отсутствия искры на свече. Чтобы удостовериться, выверните свечу, наденьте на нее колпак провода, прижмите к корпусу цилиндра и поработайте стартером.

Искра может отсутствовать по ряду причин. В первую очередь проверьте контакты присоединения проводов, идущих от модуля зажигания, зачистите их. Также осмотрите маховик, нет ли признаков повреждения магнитопровода и не нарушен ли зазор между модулем и маховиком. Если поломка не устранена, нужно заменить модуль зажигания на новый.

Причиной отсутствия зажигания может быть сама свеча, проверьте ее пригодность с помощью контрольной. Электроды нужно почистить наждачной бумагой и протереть ветошью в бензине.

Цепь и цилиндропоршневой механизм

Некоторые детали во время работы испытывают большие нагрузки, чем остальные. К таким элементам относятся цепь, звездочка, подшипники, шина, противовибрационные компоненты, поршневой узел. Такие элементы подлежат только замене. Однако цепь можно заточить, а цилиндры расточить. Все зависит от степени их износа.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Очередь просмотра

Очередь

Удалить все
Отключить

Текст видео

Узнайте, как исправить наиболее распространенные неполадки бензопил, используя всего два стандартных ключа!

Читать также: Как разрезать профильную трубу под 45 градусов

1. Бензопила не заводится 0:30 1.1. Проверка топливной смеси 1.2. Проверка свечи зажигания бензопилы 1.3. Проверка компрессии бензопилы 1.4. Проверка карбюратора бензопилы

2. Цепь бензопилы не вращается 5:46 2.1. Снятие цепи бензопилы с тормоза 2.2. Разработка звездочки шины бензопилы

3. Бензопила не пилит 6:45 3.1. Проверка зубов цепи бензопилы 3.2. Проверка заточки цепи бензопилы 3.3. Проверка смазки цепи бензопилы

Что делать, если ничего не помогает 7:58

Рассказывает Степан Латыпов, директор предприятия «Беларбо»

Бензопила сегодня является ценным помощником в домашнем хозяйстве. Для многих владельцев загородных домов этот агрегат стал незаменимым. Несмотря на довольно простую конструкцию, инструмент иногда выходит из строя. Впрочем, произвести ремонт бензопилы самостоятельно сможет практически любой человек, обладающий определенным багажом знаний в области техники и имеющий набор необходимых инструментов.

Распаковка и подготовка к эксплуатации

При покупке инструмента, следует убедиться в его комплектности, а также в отсутствии видимых повреждений и поломок. Потребуйте проверки исправности бензопилы, путем пробного запуска двигателя;
При выявлении дефектов, требуйте от продающей стороны обмена инструмента или устранения неисправностей;
Вы приобрели сложный инструмент, поэтому рекомендуем изучить его устройство, особенности эксплуатации и правила техники безопасности;
После изучения мануала, смонтируйте пильную гарнитуру и проверьте надежность крепления всех узлов и деталей;
Приготовьте топливную смесь и заправьте бензопилу, залейте масло в систему автоматической смазки цепи;
Убедитесь, что пильная цепь не соприкасается с посторонними объектами и запустите двигатель.

Устройство бензопил

Несложная конструкция инструмента позволяет провести ремонт бензопилы своими руками. Основными элементами агрегата являются следующие:

Силовая установка.
Сцепление.
Масляный насос.
Цепная передача.
Уловители цепи и тормозная система.

В зависимости от бренда в конструкцию того или иного инструмента могут быть внесены некоторые изменения. Например, двигатель может располагаться горизонтально либо вертикально. В профессиональных пилах чаще всего используется второй вариант. Благодаря горизонтальному расположению силовой установки, существенно уменьшаются габариты инструмента, что важно для домашнего использования. Зная устройство агрегата, можно быстро понять, как разобрать бензопилу.

Наиболее частые неисправности инструмента

Как бы грамотно ни эксплуатировался агрегат, периодически в работе его систем возникают неполадки. Чтобы их исправить, необходимо определиться с причиной. Зная устройство бензопилы, можно утверждать, что чаще всего проблемы возникают с работой двигателя. Однако не стоит забывать и про другие узлы, также подверженные износу.

Неполадки с силовой установкой

Для выявления причины появления неисправности в работе двигателя может потребоваться довольно много времени. Среди основных признаков поломки следует отметить несколько главных:

Двигатель не запускается.
Силовая установка начинает работать, но быстро глохнет.
На холостых оборотах не достигается максимальная мощность.
Наблюдаются перебои в работе.

При диагностике неисправности необходимо использовать метод исключений. Лучше начинать проверку с тех причин, для устранения которых потребуется минимум времени. Чаще всего неисправность силовой установки связана с системой зажигания. Именно состояние свечи может многое сказать о работе всего двигателя. Сначала с помощью специального ключа необходимо извлечь этот элемент и после этого проверить его внешнее состояние. Работоспособность системы зажигания можно легко определить по искрообразованию. Когда появляется сильная и стабильная искра, следует переходить к осмотру системы подачи топлива.

В ее работе возможны следующие проблемы:

Засорение сапуна крышки препятствует подаче топлива.
Загрязнен топливный фильтр.
Из карбюратора в цилиндр поступает недостаточное количество топлива.

Для устранения неисправности следует разобрать систему и тщательно ее прочистить. Проблемы с подачей топлива могут быть вызваны загрязнением соответствующего фильтра, что мешает процессу создания качественной топливной смеси. Если бензопила под нагрузкой глохнет, следует осмотреть глушитель, в котором могло скопиться большое количество продуктов горения. Наиболее сложной проблемой является неисправность цилиндро-поршневой группы. Это касается не только ремонта китайской бензопилы, но и изделий известных брендов. В подобной ситуации без приобретения запасных частей обойтись практически не удается.

Смазочная система и тормоз цепи

При использовании инструмента особое внимание следует уделять контролю работы системы смазки цепи. Чаще всего проблемы возникают вследствие засорения каналов, через которые подается смазочный материал. При незначительной течи масла можно продолжить работу с бензопилой. В противном случае необходимо предпринять срочные меры по устранению неисправности.

Первым делом следует проверить герметичность соединения штуцеров с трубками. Вполне возможно, что потребуется замена этих деталей, но все может обойтись и простой заменой герметика. Не стоит забывать и о масляном насосе, который необходимо проверить визуально. Он должен быть заменен при наличии на корпусе трещин. Проблемы с работой тормоза чаще всего возникают вследствие загрязнения тормозной ленты.

Признаки правильной настройки инструмента

Следует понимать, что размеры всех отверстий очень малы. Даже мельчайшее загрязнение способно перекрыть поток воздуха или топлива, поэтому на впускных отверстиях установлены фильтрующие элементы. К сожалению, они не всегда справляются с поставленной задачей. О неисправностях карбюратора бензопилы свидетельствуют следующие признаки:

Высокий расход бензина и густой дым из выхлопного отверстия;
Двигатель «не тянет»;
Плавающие обороты;
Мотор запускается, но глохнет сразу или через несколько секунд;
Мотор не запускается вообще.
Бензопила стреляет в карбюратор

Все эти неисправности – признак нарушения регулировки карбюратора на бензопиле или он загрязнился. Отсюда следует необходимость регулировки, чистки или ремонта. Как это сделать – рассмотрим ниже.

Ремонт карбюратора бензопилы своими руками позволяет устранить все неполадки, появившиеся при работе устройства.

Если ДВС крутится с перебоями и ускоряет ход долго, то нужно на 1/8 оборота подкрутить L против часовой. Затем снова настроить болт S. Следует данные настройки производить, пока мотор не станет функционировать правильно и быстро ускоряться.

Затем проверяют настройку шурупа H. Разгоняют мотор до максимума. Наблюдают за выхлопом и как крутится мотор. Если из него идет сизый дым и пила громко шумит, то это означает, что карбюратор создает слишком насыщенную смесь. Наибольшие обороты ДВС меньше нормы. В нем образуется нагар. При такой проблеме нужно немного прокрутить по часовой H. Дальше контролируют работу мотора и, если есть необходимость, повторяют настройку.

Если пила визжит, это означает, что двигатель перегревается, выхлоп происходит с треском, наблюдаются перебои при зажигании. Это означает, что смесь ненасыщенна, а наибольшие обороты мотора больше нормы. Это ведет к перегреву мотора, сгоранию поршня, цилиндра и прогоранию свечи. При возникновении такой проблемы для настройки следует поворачивать H на 1/4 оборота против движения стрелки часов.

Если не идет горючее в камеру сгорания, такая неполадка вызывается засором фильтра для горючего, жиклеров или каналов прибора. Для устранения неисправности понадобится полная разборка фильтра и продувка этих каналов при помощи компрессора. Для чистки каналов используют жидкость для карбюратора.

Бывает так, что в карбюраторе происходит перелив топлива. Это получается, если мембрана вышла из строя, подсохла и загрубела, стала давить на коромысло, прикрепленное к игле. Тогда регулируется игла. Чтобы сменить мембрану, надо снять карбюратор.

Мотор работает с перебоями, плохо набирает скорость вращения. Это бывает при засоре фильтра. Надо снять крышку устройства и прочистить его с применением моющих средств.

Бензопила нужна и в строительстве, и в садоводстве, и в благоустройстве территорий — её наличие значительно упрощает выполнение целого ряда задач по обработке дерева. Главным узлом этого инструмента является двигатель, работа которого во многом зависит от состояния и настроек карбюратора. Именно здесь готовится топливная смесь.

А значит, если пила не заводится, глохнет или не обеспечивает положенную мощность, вполне вероятно, что причиной этому является неправильная работа карбюратора. К счастью, с этим во многих случаях можно справиться самостоятельно.

Только для этого нужно знать и понимать устройство и принцип работы данного узла и, конечно же, самой бензопилы.

Карбюратор бензопилы Stihl MS 181 C BE

Бензопильные карбюраторы могут отличаться конструкцией. Однако базовые их элементы и принцип работы остаются примерно одинаковыми.

Это аэродинамическая трубка, поперёк которой располагается воздушная заслонка – с её помощью регулируется интенсивность подачи воздуха.

Эта часть находится там, где трубка основы ссужается – здесь скорость воздушного потока повышается, т.е. воздух всегда подаётся в карбюратор под некоторым давлением.

На этом участке происходит контакт горючего с потоком воздуха. В распылитель топливо попадает из поплавковой камеры через жиклёр (дозатор).

Это ёмкость, позволяющая удерживать топливную смесь в стабильном состоянии.

Конструктивная схема карбюратора бензопилы

Работает бензопильный карбюратор по следующему принципу:

при запуске двигателя главная заслонка открывается и в воздушный канал с определённой скоростью подаётся струя воздуха;
скорость воздушного потока, равно как и уровень поплавка в камере регулируются положением заслонки, а именно за счёт разницы давления в поплавковой камере и воздушном канале;
горючее из поплавковой камеры всасывается в жиклёр, а оттуда – в диффузор;
проходя через диффузор, воздух захватывает поступающее туда топливо;
образовавшаяся смесь подаётся в полости цилиндров по впускным каналам.

Принцип работы карбюратора бензопилы

Давление в поплавковой камере приблизительно равно атмосферному, а вот в воздушных каналах карбюратора при запуске двигателя бензопилы возникает разряжение. Открытие заслонки приводит к увеличению интенсивности подачи воздуха. В результате в карбюратор поступает больше топлива, а количество оборотов вала двигателя растёт.

Первичная обкатка бензопилы: работа с тонким материалом

Большинство современных бензопил поступают в продажу отрегулированными. Тем не менее, качество заводских настроек не мешает проверить – в конце концов, работать с инструментом придётся именно вам.

При первом запуске бензопила должна работать в щадящем режиме. Поэтому на протяжении нескольких часов после старта рекомендуется не перегружать двигатель и выполнять резку только небольших веток и стволов толщиной до 10 см.

Подстраховаться от сбоев в работе карбюратора бензопилы помогут простые правила:

Всегда смешивайте бензин и масло в соответствии с цифрами, указанными производителем.
Пропорции топливной смеси для двигателя бензопилы
Не готовьте топливную смесь заранее – свойства бензина и масла в смешанном состоянии со временем теряются. Исключение составляет горючее для интенсивно используемого инструмента, однако и здесь не следует превышать примерно недельную норму.
Применяйте масло, предназначенное для двигателя вашей бензопилы. Топливная смесь с ненормативным составом выведет его из строя всерьёз и надолго.
При приготовлении топливной смеси учитывайте влияние на её составляющие климатических условий.

Бензопила должна правильно стартовать, обеспечивать стабильную скорость вращения звёздочки и плавность прироста/спада мощности. При работе двигателя не должно быть посторонних стуков, хлопков и шумов.

Сейчас читают: Фрезерный стол закрытого типа Bosch RA1171

Профессиональная ручная бензопила в работе

Главное при первичной обкатке инструмента проследить за тем, чтобы расход топлива соответствовал используемой мощности, т.е. на практике пила не должна гаснуть, «чихать», дымить и работать рывками.

На правильную настройку указывает следующее:

На холостом ходу инструмент не глохнет и цепь не перемещается по шине.
Прибор работает без задымления.
Двигатель обладает хорошей приемистостью.

Приемистостью называют способность двигателя быстро набирать скорость при нажатии на рычаг дроссельной заслонки.

Регулировка карбюратора бензопилы влияет на правильную работу устройства. Неправильная наладка либо ее отсутствие может привести к нарушениям работы агрегата и его повреждению.

Нарушение требований правил эксплуатации приводит к преждевременному выходу бензопилы из строя с последующим ремонтом.

Любые действия по наладке бензопилы подробно описаны в инструкции по эксплуатации прибора. В технической документации подробно описана очередность действий по настройке пилы к работе. Соблюдение указанных требований гарантирует восстановление первоначальных параметров оборудования с высокой точностью.

движок не заводится;
заводится, но глохнет;
работает нестабильно;
не развивает мощности, т.е. нормально работает на холостых оборотах, но глохнет под нагрузкой.

Осуществляя ремонт бензопилы своими руками, необходимо действовать способом исключения — инспектировать попеременно все вероятные предпосылки неисправности, начиная с тех, проверка и устранение которых занимает наименьшее время (про устройство и работу двухтактного мотора смотрите тут).

Система зажигания. Практически все виды неполадок двигателя, перечисленные выше, могут вызываться сбоями системы зажигания. Поэтому при их возникновении имеет смысл начинать поиски неисправности со свечи. Это тем более оправданно, что состояние последней может дать полезную информацию и о работе топливной системы. Итак, при возникновении неполадки нужно вывернуть свечу и осмотреть её.

Провод отсоединяется, и свеча выкручивается специальным ключом.

Если свеча сухая, это значит, что проблема, скорее всего, не в системе зажигания, а в не поступлении в цилиндр топливной смеси. Можно заворачивать свечу обратно и приниматься за топливную систему. Если свеча сильно забрызгана топливной смесью, значит имеется ее избыток. Это может происходить от разрегулированности карбюратора или нарушения правил запуска.

Наличие большого количества черного нагара также говорит о неисправностях в топливной системе.

Может быть нарушено соотношение между маслом и бензином в смеси, не отрегулирован карбюратор или использовано некачественное масло. Свечу промывают в бензине, очищают иглой или шилом от нагара, чистят электроды мелкой шкуркой и устанавливают на место.

Во всех этих случаях не лишним будет проверить зазор между электродами свечи. В зависимости от ее марки он должен находиться в интервале 0,5-0,65 мм. Нужно проверить и уплотнительную прокладку свечи. При ее изношенности или повреждении, может быть не обеспечена герметичность камеры сгорания, что приводит к снижению компрессии в цилиндре и проблемам в работе двигателя.

Даже если в случае проверки свечи есть большие основания полагать, что неисправность находится в топливной системе, нужно проверить свечу на наличие искры. Хотя бы для того, чтобы быть уверенным, что с этим все в порядке. Для этого:

надевают на свечу кабель зажигания;
с помощью плоскогубцев с изолированными ручками прикладывают резьбу или гайку свечи к цилиндру;
дергают за рукоятку стартера и смотрят — есть искра или ее нет.

Профессиональный инструмент

В группе представлено несколько производительных модификаций мощностью 3,8-5,2 л.с., которые пригодны для интенсивного использования на лесозаготовках, валке леса, распиловке древесины, изготовлении заготовок, строительстве деревянных сооружений.

Для настройки карбюратора бензопилы используют шлицевые или крестовые отвертки шириной 3, 5 мм. Разновидность инструмента зависит от модели устройства и страны-производителя.

Инструменты для регулировка карбюратора

Перед проведением работ очищают топливный и воздушный фильтры от следов масла и других загрязнений. Для очистки используется чистый бензин либо синтетические моющие средства (ацетон).

Внимание! Промывка агрегата должна соблюдаться при строгом соблюдении требований пожарной безопасности.

Чистый бензин и его аналоги используются для удаления загрязнений с поверхности детали. Внутренние каналы обрабатываются керосином, уайт-спиритом либо соляркой. Перед использованием синтетических веществ снимают все резиновые и пластиковые элементы.

Тщательную очистку деталей производят путем их разборки с помощью рожковых, накидных гаечных ключей. Для удаления загрязнений в труднодоступных местах используют пластиковые шприцы либо специальные резервуары.
