Разметка является важнейшим этапом подготовительных работ. В разметке нуждаются те поверхности, которые будут подвергаться обработке.

От точности разметки будет зависеть качество конечного результата обработки.

Разметка актуальна практически для всех сфер ремонта, строительства и производства. Особенно актуальной разметка является для следующих областей:

1. Слесарное производство
2. Столярное дело
3. Малярные операции

Важность разметки выражена народной пословицей: «Семь раз отмерь, один раз отрежь». В обзоре пойдет речь о том, как выбрать разметочный инструмент.

Разметочные приспособления

Одна из разниводностей приспособлений для разметки деталей — чертилки. Это заостренные стержни, служащие для нанесения рисок. Данный слесарный разметочный инструмент используется с направляющими инструментами. Выделяют несколько типов чертилок, среди которых наиболее распространены три следующих. Круглые варианты представлены стержнями с одним закаленным и заостренным концом и согнутым в кольцо вторым. Инструменты с отогнутым концом заострены с обеих сторон, а один из концов отогнут перпендикулярно стержню. К тому же средняя часть утолщена. Такие чертилки рассчитаны на разметку труднодоступных участков. Модели со вставной иглой по конструкции аналогичны часовым отверткам.

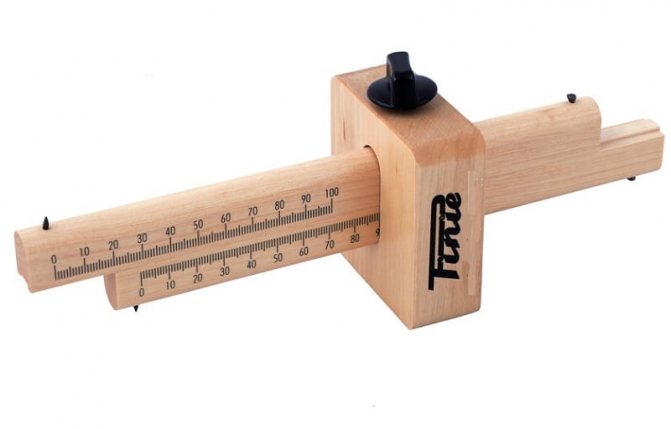

Рейсмасы рассчитаны на нанесение параллельных линий и проверку установки заготовки при пространственной разметки. Это приспособление представлено установленной на стойке с основанием чертилкой. Последнюю возможно расположить на стойке любым образом. Для точных работ служит штангенрейсмас со шкалой. Для обычных вариантов применяют масштабные линейки либо концевые меры длины для повышения точности.

Разметочные циркули рассчитаны на перенос на заготовку линейных размеров, создание окружностей для изогнутых деталей вроде гребных винтов, деление углов и отрезков, измерение. Данные изделия, применяемые при разметке, представлены в обычном и пружинном вариантах. Первые имеют возможность фиксации ножек на размер, а вторые позволяют осуществить точную установку. В любом случае они оснащены дугой и винтом для фиксации ножек. Последние заострены и соприкасаются концами, а иглы закалены на протяжении 15-25 мм. Как и чертилки, циркули представляют инструменты для плоскостной разметки.

На особо точную разметку и нанесение больших окружностей рассчитан разметочный штангенциркуль. От обычного он отличается наличием микрометрического винта. Включает штангу-линейку с двумя ножками, снабженными закаленными сменными иглами. Подвижная ножка оснащена нониусом, а ее игла перемещается по шкале, обеспечивая возможность нанесения окружностей в различных вертикальных плоскостях.

Выше были рассмотрены инструменты для разметки металла.

Отволока рассчитана на разметку деревянных деталей путем нанесения отметок на их края. Представлена деревянным бруском 40х5 см. На одном его конце размером в 1/5 часть установлена подвижная чертилка в виде иглы, острого штыря или гвоздя. Оставшаяся часть бруска имеет меньшую на 5-7 мм толщину.

Скоба рассчитана на разметку при создании проушин и шипов. Это деревянный брусок с выборкой в 1/4 на расстоянии в 1/3 от края с гвоздями, расположенными на взаимном удалении, равном толщине проушин либо шипов.

«Назначение и сущность процесса разметки. Инструменты для выполнения разметки.»

Назначение и сущность процесса разметки. Инструменты для выполнения разметки.

Разметкой

называется операция нанесения на обрабатываемую заготовку разметочных линий (рисок), определяющих контуры будущей детали или места, которые нужно обрабатывать.

Основное назначение разметки заключается в указании границ, до которых надо обрабатывать заготовку. Однако в целях экономии времени простые заготовки часто обрабатывают без предварительной разметки.

Разметку выполняют точно и аккуратно, потому что ошибки, допущенные при этом, могут привести к тому, что изготовленная деталь будет бракованной.

Существуют два вида разметки: плоскостная и пространственная.

Плоскостная разметка

— нанесение линий контуров детали на одну плоскость заготовки, на поверхность полосового или листового металла.

Пространственная разметка

— нанесение линий контуров детали на несколько плоскостей заготовки, сопряженных между собой под разными углами.

Инструмент для плоскостной разметки.

Чертилки (иглы)

служат для нанесения линий (рисок) на размечаемую поверхность с помощью линейки, угольника или шаблона.

Чертилки должны быть остро заточенными, чем острее, тем тоньше будет линия и, следовательно, выше точность разметки.

Циркули

используют для разметки окружностей и дуг, деления отрезков и окружностей, а также для геометрических построений. Циркулями пользуются и для переноса размеров с измерительных линеек на деталь.

Штангенциркули

. Разметочный штангенциркуль служит для точной разметки прямых линий, центров, кругов больших диаметров.

Способы разметки.

Разметка по шаблону

обычно применяются при изготовлении больших партий одинаковых по форме и размерам деталей.

Разметка по образцу

отличается тем, что не требует изготовления шаблона. Этот способ широко применяют при ремонтных работах, когда размеры снимают непосредственно из детали, вышедшей из строя, и переносят на размечаемый материал. При этом учитывают сработанность деталей.

Точная разметка

выполняются по тем же правилам, что и обычная, но применяют более точные измерительные и разметочные инструменты.

Дефекты.Частые дефекты при разметке:

• несоответствие размеров размеченной заготовки данным чертежам вследствие невнимательности разметчика или неточности разметочного инструмента;

• неточность установки рейсмуса на нужный размер, причиной которого является невнимательность или неопытность разметчика, грязная поверхность плиты или заготовки;

• небрежная установка заготовки на плите в результате неточного измерения плиты.

Вспомогательные инструменты

При нанесении разметки используется множество дополнительных инструментов вроде линеек, шаблонов, угольников и т. д.

Разметочные угольники рассчитаны на оба типа разметки, выравнивание заготовки, работы с листовым и полосовым материалом. Такой инструмент представлен бруском 20х30 мм с линейкой 5х30 мм, встроенной под прямым углом в торец. Существуют угольники-центроискатели, нацеленные на разметку торцов круглых заготовок. Они включают две соединенные под углом планки, линейку, проходящую рабочим ребром через его середину, и соединительную планку.

Аналогичным приспособлением является центроискатель-транспортир. Он имеет близкую конструкцию, включающую линейку и перемещаемый по ней угольник. Как и угольник-центроискатель, данное приспособление предназначено для нахождения центров торцов цилиндрических деталей. К тому же оно обеспечивает возможность нанесения отверстия вне центра либо под углом.

Малка представлена шаблоном с переменным углом измерения. Выполнена в виде бруска прямоугольного сечения. На одном из его концов через прорезь закреплена линейка, а другой скошен под углом 45°.

Ерунок аналогичен малке, но отличается установленной на колодке под углом 45° линейкой. Подходит для разметки 135 и 45° углов.

Нутромер рассчитан на измерение пазов, внутренних поверхностей, отверстий. Данные инструменты, функционирующие по принципу радиусометра, представлены в нескольких вариантах конструкции. Так, индикаторные модели включают измерительное устройство и индикаторную головку, представленную обычно индикатором часового типа с двумя шкалами. Микрометрический нутромер имеет конструкцию аналогичную микрометру, включающую соединенные колпачком барабан и микрометрический винт, стебель с измерительным наконечником, стопор, предохранительный колпачок.

Складной метр, представленный набором шарнирно сочлененных линеек, используется для измерения. Метр-рулетка отличается от рулетки наличием миллиметровых делений. Может быть размещена в глухой либо открытой коробке. Лента представлена желобчатой линейкой, сохраняющей при разворачивании прямолинейность.

Масштабный высотомер применяется для измерения высоты плоскостей и отверстий. Включает стойку с неподвижной шкалой, оснащенной подвижной рамкой, и подвижной шкалой. Он значительно упрощает разметку, сокращая объем расчетов.

Для построения и измерения углов применяют транспортир, представленный металлическим кругом с градусными метками и рычагом с нониусом, соединенным с его центром.

Слесарные измерительные инструменты

Слесарные измерительные инструменты применяют при обработке металла, дерева, композитов. Базовый набор есть у каждого хозяина – рулетка, отвес, уровень. Что нужно при ремонте и какие инструменты бывают? Классификация

Мерительное приспособление – это устройство, позволяющее определить размерность каких-то параметров и сравнить с контрольной единицей. В слесарных работах чаще всего производят замер деталей отверстий, пазов изготавливаемой детали по отношению к чертежу, образцу.

Измерительный инструмент слесаря классифицируют по 3 признакам:

• материал изготовления – пластиковые, деревянные, металлические, комбинированные;
• принцип работы – механические (лазерный уровень, микромер), ручные (линейка, штангенциркуль, рулетка);
• по конструкции – простые (угольник), сложные (мерительная головка).

Механические измерительные приборы делят на:

• микрометрические – применяют для высокоточных замеров;
• головки – с их помощью вычисляют колебания детали;
• штангенинструменты предназначены для проведения внешних, внутренних замеров или для измерения глубины паза, отверстия;
• бесшкальные (проверочные и лекальные) – используют для проверки ровности поверхности, по лекалам намечают заготовку.

Допустимая погрешность от 0,1 до 0,05 мм. На подготовительном этапе работ можно использовать линейку или рулетку для разметки материала. при обработке по размеру и подгонке, все замеры проводят высокоточными приборами с лазером.
Виды слесарных измерительных инструментов

Основные виды устройств:

• рулетка, линейка, угольник;
• штангенциркуль, штангенрейсмас;
• отвес, уровень;
• глубиномер.

Слесарные угольники применяют во время сборки узлов для проверки перпендикулярности деталей, намечают разметку, наносят параллельные линии на заготовку. Согласно ГОСТу 3749-77 выпускают такие типы:

• лекальные обыкновенные (УЛ), плоские (УЛП), цилиндрические (УЛЦ);
• слесарные плоские (УП) и с широким основанием (УШ).

На уголках помимо основной маркировки указывают температуру в градусах. Обозначение определяет при какой температуре материала измерения будут наиболее точными. Это основано на физических свойствах металла – изменению структуры при нагреве.

Уровень или ватерпас – пластиковый, металлический или деревянный корпус в виде параллелограмма, в который вставлено 1 или 2 стеклянных колбы с водой, расположенные вертикально и горизонтально. Используется для определения положения поверхности в пространстве относительно горизонтали и вертикали. Ватерпас помогает выявить отклонения, изгибы, неровности.

Измерительный инструмент слесаря: ГОСТ и технические характеристики

Большинство высокоточного измерительного инструментария выпускается в соответствии с государственными стандартами.

В стандартах установлены:

• виды, типы, формы мерительно-проверочных изделий;
• какие виды шкал допустимо наносить, с каким шагом;
• максимально возможная погрешность;
• габаритные размеры инструмента;
• материал, из которого можно выпускать инструментарий и какое покрытие можно наносить;
• правила поверки, калибровки, хранения, транспортировки, эксплуатации и ремонта.

Законом разрешено на основании ГОСТов выпускать инструменты по техническим условиям (ТУ), установленным на предприятии.
Заключение

Специфика слесарных работ – высокая точность при вытачивании или подгонке узлов и деталей. Иногда погрешность не должна превышать 0,005 мм. Чтобы перенести на заготовку размеры с чертежа в полном соответствии, используют слесарный измерительный инструмент. Большинство приборов универсальные, поэтому их часто применяют в столярных и строительных работах.

Какие инструменты используют, как дополнительные для разметки, и как они называются

Технологий обработки и моделей конечных изделий бесконечное множество. Поэтому часто применяются нестандартные решения, удобные для определенных операций. Как в металлообработке, так и при изготовлении товаров из дерева, пластика, камня и т.д. широкое распространение получило использование лекал. Линия со сложной конфигурацией получается путем очерчивания специального образца.

Перед формированием нескольких радиусов желательно сделать точку приложения. Это исполняется кернением. Устройство чем-то напоминает зубило, но с острой конусной рабочей поверхностью, выполненной из твердого сплава.

Какие инструменты нужно применять при разметке окружностей и приспособления для этого процесса

Формирование рисунка в виде круга делается циркулем. Это хорошо подходит для деталей размером от нескольких сантиметров до метра. Маленькие отверстия проще наносить с помощью лекала. Большие радиусы придется исполнять, создавая специальный аналог. Во многих случаях требуется сделать центр керном или сверлом. Если повреждения недопустимы, то используют присоску, например, при резке стекла.

В массовых производствах наиболее правильным будет применение шаблона, сделанного под конкретную заготовку. Здесь учитывается не только ровность, но и позиционирование линий относительно друг друга.

Нередко необходимо вычертить овал (эллипс). В этом случае берется шнур, фиксируется два центра и острым предметом обводится вокруг двух точек. Сумма расстояний между тремя исходными данными всегда имеет постоянную величину. Это достигается отмеренным участком шнура.

Какие бывают названия у вспомогательных разметочных инструментов

В изготовлении предметов из дерева или металла часто приходится чертить разнообразные геометрические фигуры. Наиболее распространенными являются прямоугольники и окружности. Для формирования таких разметок придумано множество приспособлений.

Угольники

Центроискатель – транспортир

Еще одна задача – поиск равноудаленного расстояния от края доски. Для этого применяется линейка с центральной отметкой и двумя ограничителями по кромкам. Перекрашивая устройство автоматически находится нужная середина.

Малка

Ерунок

Нутромер

Складной метр

Приемы

Разметка, разметочные инструменты и приспособления используются несколько разными способами при разнообразных задачах.

Если деревообработка позволяет применять не только царапающие чертилки, а карандаши, фломастеры, и даже мел, то при изготовлении элементов из металлов предпочтительнее наносить риски острыми приборами. Это связано с тем, что точность исполнения требуется в пределах толщины полоски.

Сварочные работы в большинстве случаев допускают планировку маркером, так как в процессе сочленения заготовок зазор заливается швом.
