Самодельный разметочный рейсмус. 8 вариантов изготовления

Ручной инструмент в столярной мастерской никто не отменял и один из важных инструментов является разметочный рейсмус. Вещь надежная и практичная. Понятное дело, что сейчас можно спокойно купить любой инструмент, но это не всегда выгодно, когда балансируешь между ценой и качеством. Вполне можно изготовить рейсмус у себя в мастерской.

Вот 8 вариантов различных рейсмусов, как источник идей для полёта фантазии и обретения опыта:

Разметочный рейсмус от Юрия Раевского
Изготовление разметочного рейсмуса от Михаила Рэбитатора
Криволинейный ручной рейсмус от «Voxa 54»
Столярный рейсмус-циркуль для разметки заготовок от «Древо Woodwork»
Самодельный разметочный рейсмус от Сергея Петреева
Как сделать разметочный рейсмус за 5 минут от Сергей Сергеича
Рейсмус из металлических деталей от Ильи Гончара
Самодельный разметочный рейсмус на основе рейлинговой трубы от «AlfFisher»

Правила эксплуатации: не подвергай себя опасности

Если вы решили соорудить самодельный рейсмус из электрорубанка или иных устройств, обязательно позаботьтесь о том, чтобы обезопасить себя во время проведения операций. Приведенные ниже несколько правил помогут вам не только сделать свою работу более эффективной, но и исключить возможные травмы, что нередко бывает при неправильной эксплуатации инструмента.

При работе используйте защитные средства для глаз;
При работе с грубым материалом применяйте перчатки;
Перед тем, как приступить к работе, необходимо проверить, все ли детали установлены правильно, и зафиксировать их;
С ножами и шпильками рейсмуса обращайтесь очень осторожно, перед работой проверьте их на наличие трещин;
Проверьте заготовки: они должны быть чистыми, без гвоздей и мусора, который может повредить рабочую часть устройства.

Автор: Михаил Малофеев
Распечатать

Оцените статью:

(2 голоса, среднее: 1 из 5)
Поделитесь с друзьями!

Классификация и возможности

Исполнение рассматриваемых агрегатов может быть разнообразным. Классифицируют станки по таким признакам:

По типу привода. Самодельные мини-устройства могут иметь и ручной привод, но большинство используют электрический привод. При этом бытовые модели комплектуются двигателем на 220 В, а профессиональные — на 380 В.
По типу подачи. В схеме станка может использоваться 1 или 2 подающих роликов, соответственно, в первом случае нужно сделать прижим обрабатываемой заготовки к столу более мощным, не исключаются и вибрации в момент врезания. Двусторонние валковые подачи более совершенны и удобны в работе. Ряд зарубежных фирм (Makita, DeWalt и др.) комплектуют изделия узлами автоматической подачи, но эта опция оправдывает себя только при значительных программах выпуска однотипной продукции.
По числу ножевых валов. Это определяет, сколько разных профилей может одновременно обрабатывать станок. Правда, соответственно увеличится и количество операторов.
По функционалу. Устройство рейсмусовых станков дает возможность сделать не только размерную обработку полуфабриката, но и последующую его калибровку. Это исключает появление поперечных сколов, вмятин и других дефектов, которые могут появиться на обработанной поверхности в случае несоблюдения технологии фугования или при чрезмерно большой подаче исходного материала.
По своим технологическим параметрам. На практике рассматриваемое оборудование производят с диапазоном мощностей 1-40 кВт, при частоте вращения вала до 10000-12000 мин-1, ширине строгания до 1350 мм, ходе до 50 м/мин и толщине исходной заготовки 5-160 мм.

Кроме того, некоторые модели различаются способом регулировки зазоров и устройством подшипникового узла основного привода.

Сборка фуговального станка на базе электролобзика

Фуговальный станок предназначен, чтобы снимать с поверхности древесины имеющиеся неровности. Рабочий процесс представляет собой при этом одностороннее строгание пиломатериалов по плоскости. Также можно снимать под различными углами фаски. Благодаря обработке на данном оборудовании брусья или доски становятся гладкими.

Конструкция у фуговального агрегата более простая, чем у рейсмусового аналога. Это позволяет самостоятельно собрать установку, используя доступные материалы.

Порядок изготовления фуганка

Чтобы сделать строгальный станок для обработки заготовок небольших размеров, понадобится электрический рубанок, который можно закреплять в стационарном положении. Основанием создаваемого агрегата может служить фрагмент из фанеры, МДФ либо ДСП. Достаточно куска размером 50 на 35 см. Толщина используемого листового материала должна быть более 2 см.

Собирают инструмент для фугования, выполняя действия в такой последовательности:

вырезают из имеющегося листового материала основание под станок;
к нему с помощью саморезов либо винтов прикрепляют упор для заготовки под углом строго в девяносто градусов (для его выставления пользуются угольником);

устанавливают ребра, которые будут обеспечивать жесткость упора;
к основе с помощью болтов М8 и гаек крепят электрический рубанок.

Перед закреплением упора вырезают в нем отверстие под патрубок и для охлаждения электродвигателя инструмента.

Если необходимо строгать заготовки больших размеров, то достаточно увеличить размеры создаваемого агрегата. При этом получится конструкция, как на фотографиях далее.

Кроме рассмотренного варианта из электрорубанка, фуговальное оборудование можно собрать и в другом исполнении. Практическая реализация подобных конструкций зависит от имеющихся у домашнего мастера под рукой материалов и творческих способностей. Как сделать самодельные фуговальные агрегаты других конструкций, показано в следующих видеороликах:

Устройство и принцип действия

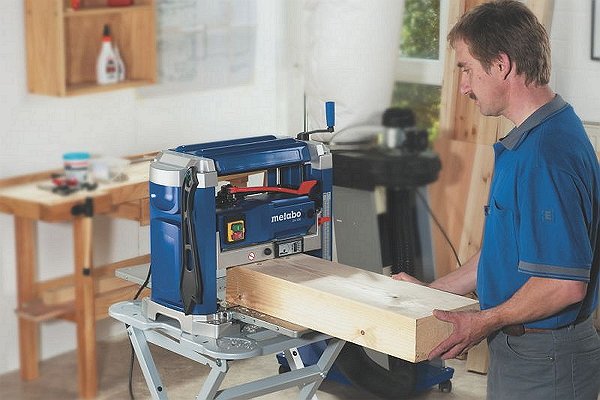

Типовой рейсмусовый станок по дереву может успешно заменить две единицы оборудования: механический приводной фуганок и строгальный станок (поперечный – для коротких изделий, или продольный – для длинных).

Наиболее простая схема рейсмусового станка (с односторонней подачей исходного материала) включает в себя такие узлы:

Приводной электродвигатель.
Передачу. Она может быть стандартной клиноременной, зубчатой, с вариатором, а также со сменными шкивами (последний вариант отличается минимальными значениями передаваемой мощности, и применяется лишь в маломощном оборудовании).
Ножевой вал. Может иметь несколько инструментов с разной конфигурацией. Особо удачными считаются спиральные ножи, которые при работе издают минимальный шум.
Узел верхнего направления, который состоит из пары вальцев – переднего и заднего. Передний валец имеет рифленую поверхность: чтобы улучшить сцепление с деревом, и предупредить возможное изменение направления движения обрабатываемой доски. Задний валец всегда делается гладким;
Узла прижима, который предотвращает заклинивание стружки и возможное трещинообразование материала. Конструктивно прижим можно сделать в виде когтевых захватов, внедряющихся в древесину, а можно и в виде массивного металлического элемента, снабженного подпружиненными зубьями;
узла нижнего направления, облегчающего подачу заготовки в рабочее пространство;
стола с приспособлениями для регулировки технологических зазоров между вальцами верхнего и нижнего прижимов;
станины, где располагаются все остальные элементы рабочей схемы станка.

Агрегаты с устройством двухсторонней подачи отличаются тем, что снабжаются дополнительным узлом выдвижения ножевого вала. В связи с этим заменить инструмент для его переустановки с одного типоразмера на другой (либо с целью последующей заточки) намного легче.

Работает рейсмусовый станок таким образом. Крутящий момент от электродвигателя через передачи передается ножевому валу. Подлежащая обработке доска заводится в зазор и прижимается к нижним, а потом — к верхним прижимным вальцам. Заготовка захватывается рифленым валком, и подаётся к инструменту. Перед врезанием полуфабрикат фиксируется между верхним и нижним направляющим устройством, что обеспечивает надёжную фиксацию материала при обработке. Прижимное устройство обеспечивает своевременный отвод стружки из-под вращающегося инструмента. В момент схода заготовки с заднего направляющего вальца, в передний задается следующее изделие, после чего процесс повторяется.

Подготовка к работе – настраиваем и используем инструмент

Не имеет значения, покупной у вас инструмент, либо вы сделали рейсмус своими руками, необходимо знать, как верно подготовить устройство для проведения работ. От этого будет зависеть и эффективность самого инструмента, и ваша безопасность при работе с рейсмусом. Несмотря на то, что внешняя и практичная разница между дорогими и дешевыми моделями существенна, их работа осуществляется по единому принципу. Брусок со шпилькой, карандашом или несколькими ножами для разметки пазов скользит внутри колодки. Она, в свою очередь, оснащена специальным механизмом для удержания бруска или металла в требуемом положении.

Чтобы линии получить узкие и одновременно с этим однородные, шпильки или ножи для рейсмуса должны быть очень острыми. Большая часть заводских моделей обычно оснащена конической формы деталями, которые оставляют неровный след при разметке поперек деревянных волокон. Именно потому следует осуществлять работу не поперек, а вдоль волокон. Чтобы достичь лучших результатов, необходимо остро и одинаково натачивать шпильки перед каждым этапом разметки.

Делаем простой рейсмус по дереву своими руками

Многим кажется, что делать рейсмус самостоятельно – не столь выгодно, поскольку придется потратить средства на закупку деталей, материалов, тратить время на создание устройства. Однако все не так очевидно, поскольку инструменты эконом-класса значительно хуже по качеству и не столь надежны, как устройства, которые сделаны в “домашних условиях”.

Тем более что рейсмус можно использовать во многих строительных областях: при работе с деревянными изделиями, металлом, для переноски чертежей на будущие заготовки, в разнообразных плотницких работах.

Для этого нам понадобится латунный припой, метчики по 4 мм, разнообразные винты, металлическая заготовка Т-образной формы. Из инструментов пригодится паяльник, электрическая дрель для ускорения работы и плашки. Мы прилагаем и чертеж рейсмуса для наглядности

Переделываем рубанок в фуганок

Наш портал уже рассказывал, какие инструменты необходимы для изготовления мебели или обработки древесины. По общему мнению, одним из незаменимых помощников для качественной «столярки» является фуганок – инструмент, с помощью которого можно задать заготовке из дерева ровную плоскость, т.н. «базу».

Фуганок – инструмент нужный, но многих начинающих мастеров отпугивает его цена. Пользователи FORUMHOUSE считают, что не бывает безвыходных ситуаций. Один из вариантов — переделка бюджетного, «ненужного» рубанка в компактный домашний фуганок. Интересен опыт участника портала из Москвы с ником Victor-, решившего воплотить свою давнюю идею в жизнь и смастерить фуговальный станок.

Как сделать фуганок

Victor- Пользователь FORUMHOUSE

У меня есть рубанок с рабочей шириной обрабатываемой древесины в 102 мм. Модель имеет плавный пуск двигателя и поддержку постоянных оборотов под нагрузкой. Ещё один плюс — ножи, которые, в отличие от других производителей, выполнены не в виде крупных и тяжелых лезвий, а как неширокие полоски-картриджи.

Такие ножи быстро и легко устанавливаются и выверяются по горизонтали. И, что особенно важно для Victor- (т.к. фугановальный станок ему нужен для плотницких, а не столярных работ), в случае попадания под нож гвоздя относительно низкая стоимость расходных материалов сильно не ударит по семейному бюджету. Хотя под данный — «102-й» рубанок не выпускается специальная площадка, с помощью которой его можно быстро превратить в фуганок, в передней части инструмента есть отверстия с резьбой под нужный девайс.

Станок фуганок своими руками.

Определившись с «донором», пользователь приступил к его переделке. Для этого в гарантийной мастерской, где ремонтируют инструменты, Victor- приобрёл металлическую опорную площадку со стойкой-флажком от старшей — «110-й» модели рубанка. Удалось разжиться комплектом из четырёх винтов с четырехгранником в верхней части.

Такое крепление плотно садится в посадочное место, и его не провернёт при вибрации во время работы фуганка.

Victor-

Сделав примерку, я выяснил, что 2 передние опоры практически идентичны посадочным местам в рубанке, но вот отверстия под задние опоры и их геометрия требуют доработки. Придётся сделать квадратные отверстия, а также усечения верхних частей опор, чтобы они не упирались головками в расширяющуюся ручку рубанка.

Помимо этого, пришлось отказаться и от поворотного флажка – защитного щитка подошвы рубанка, где находится ножевой вал, т.к. он просто не совпадал с рабочей площадкой «102-й» донорской модели.

Первое, что изменил пользователь в конструкции — срезал флажок, после чего наметил места расположения задних опор на стальной площадке. Для этого (т.к. опоры упираются в расширяющуюся ручку устройства) пришлось немного срезать верхние части крепежа при помощи болгарки.

Полученные «черновые» детали доводили до ума напильником, придавая им небольшое закругление, необходимое для фиксации рубанка. Чтобы точно определить места крепления под задние опоры, рубанок-фуганок пришлось собрать, закрепить передние опоры и поставить задние.

Victor-

При примерке важно проконтролировать, насколько болт, который сжимает ручку рубанка кронштейнами, имеет необходимый для этого просвет в проеме.

По словам пользователя, делать отметки на металле удобнее всего маркером, используемым для нанесения надписей на компакт-диски. Маркер выбираем с тонким пером. Ещё одной технически несложной, но отнимающей время задачей оказалось изготовление квадратных отверстий. Делались они так: сначала в площадке просверливались отверстия обычным сверлом, после чего «квадратность» достигалась при помощи надфилей.

Victor-

Для удобства работы надфили лучше брать с пластиковыми рукоятками.

Следующий этап — определяемся, где и как будет закрепляться фуганок. Ведь инструмент следует жестко прикрепить к основанию. Один из вариантов — «пришурупить» металлическую подставку к верстаку или закрепить её на болтах (для этого в подставке предусмотрены четыре отверстия).

Или если не хочется портить рабочий стол/верстак, приспосабливая его под стол для фуганка, то можно пойти по пути Victor- и изготовить деревянную подставку, которая закрепляется на рабочем столе струбцинами.

По окончании работ струбцины снимаются, а фуганок убирается на место хранения. Самодельные фуганки — станки могут экономить место в домашней мастерской!

У пользователя в домашнем хозяйстве есть ранее приобретённый раскладной стол под рейсмус. Именно его он и решил использовать как станину под установку фуганка. Оставалось только изготовить деревянную подставку. Но дело осложнялось тем, что ручка рубанка оказалась ниже плоскости металлической площадки. Т.е. нужно сделать соответствующее углубление в деревянной заготовке.

Victor-

Чтобы сделать деревянную подставку, я взял доску толщиной 4 см. Острожил её рубанком и выбрал стамеской углубление под ручку рубанка.

На этом этапе – финишной прямой, не забываем примерять заготовки и детали друг к другу. Лучше несколько раз всё проверить, чем потом ломать голову, как исправить допущенную ошибку.

В деревянной подставке перьевым сверлом, диаметром, равным диаметру шайб болтов, делаем 4 выемки в тех местах, где аналогичные отверстия предусмотрены в металлической площадке. Затем по центру сверлим отверстия, через них обе площадки стягиваются друг с другом болтами.

Ещё один момент, на котором следует заострить внимание – уменьшение веса площадки, невлияющее на её прочностные характеристики. Для этого пользователь разметил деревянную подставку и выпилил всё «лишнее» лобзиком, после чего довёл поверхность до чистового состояния ставшим уже незаменимым напильником.

Victor-

После этой операции площадка стала напоминать авиационную нервюру, но на этом этапе я упустил один очень важный момент.

По мнению Victor-, одни люди перед тем, как что-то сделать, изучают материалы, смотрят видео, разрабатывают детальный чертёж. Кто-то действует наоборот — по наитию, без чертежа, держа общие детали проекта в голове. Подобный подход не позволяет заранее прикинуть, где у проекта «узкое» место.

В нашем случае, только изготовив деревянную подставку, пользователь задумался, а где на ней разместить клавишный выключатель, места под который просто не осталось. Включать и выключать инструмент, выдергивая вилку из розетки, не хотелось.

В итоге площадку под выключатель изготовили из кусочка фанеры, просверлив в ней отверстие под вывод фазового провода. Затем закрепили площадку с выключателем на деревянной подставке. Также изменили электрическую схему инструмента, что позволило включать фуговальный станок одним нажатием на клавишу выключателя.

Важный момент: клавишный выключатель установлен значительно ниже, чем барабаном и ножевой вал для фуганка и за ним. Т.е. случайно включить станок затруднительно, также фуганок (для дублирования включения т.н. системой «двух ключей») запитан от простого бытового удлинителя.

Результат всех этих больших работ, самодельный фуганок, наглядно виден на следующей фотографии.

По мнению столярных дел мастеров, получившийся инструмент правильнее называть строгальным мини-станком, т.к. у фуганка должна быть длинная подошва. Пользователь остался доволен переделкой. Остаётся только добавить специальные толкатели, с помощью которых безопаснее работать с инструментом. Если решились своими руками сделать фуганок — чертеж для изготовления толкателей облегчит вашу задачу.

Также по совету пользователей нашего портала, всем, кто задумает повторить данную переделку, или тем, кто мастерит самодельные станки, для дополнительной безопасности фуговальный станок следует немного доработать. Вместо клавишного выключателя (который всё же можно случайно включить и остаться без пальцев) более правильно будет поставить тумблер или «утопить» клавишный выключатель в коробочку, с высотой стенки немного выше самого выключателя.

Перейдя по ссылке, можно ознакомиться с подробным описанием всех работ по переделке рубанка в фуганок. Также на FORUMHOUSE есть тема, где показано, как доработать или восстановить старый ручной инструмент.

Интересующимся столяркой советуем прочесть статьи: как сделать столярные козлы и универсальный монтажный стол.

Также рекомендуем видео, из которого вы узнаете, как изготовить красивую мебель своими руками, и видео про то, каким должно быть рабочее место столяра-краснодеревщика.

Как сделать простой рейсмус по дереву своими руками — пошаговая схема

Шаг 1: Создание основы рейсмуса

В центре Т-образной детали из металла размером 3,5*7 см с помощью дрели аккуратно просверливаем отверстие с диаметром в 0,8 см, после чего припаиваем в него трубку, внешний диаметр которой должен составлять 1,6 см, а внутренний, соответственно, 0,8 см. Таким образом, мы создадим сквозной канал, для скольжения стержня.

Шаг 2: Зажим для шпильки или карандаша

К одному кольцу трубки прикрепляем кольцевой зажим, который будет служить креплением для карандаша – для нанесения разметки. На другом конце делаем отверстие диаметром 0,6 см с резьбой для установки «винта-барашка». Его основная задача – фиксация стержня в требуемом положении. На конце стержня, где крепится зажим, устанавливаем спаянное кольцо, которое оснащаем прижимным винтом.

Шаг 3: Работа над сменным стержнем и основанием

Следующий наш шаг – создание сменного стержня, в котором мы создаем несколько отверстий. Одно из них будет сквозным – в нем сверлится дыра диаметром 0,3 см, второе отверстие предназначается для установки блокировочных винтов на 0,6 см (резьба М4). В двух местах сверлим Т-образную деталь с резьбой М4. Сюда мы будем устанавливать рифленый винт, что позволит эксплуатировать инструмент и как циркуль.

Типы штангенрейсмасов

Данный измерительный инструмент классифицируется по нескольким основным признакам:

В зависимости от способа снятия отсчета существуют следующие типы штангенрейсмасов – ручные с линейным и круговым отсчетом (циферблатом), а также цифровые.
По максимальной длине измеряемой детали. Максимальная длина указывается в обозначении. Так ШР-250 – это штангенрейсмус ручной с максимальной длиной 250 мм. Далее идут ШР-400, ШР-630 и т. д. вплоть до ШР-2500
По классу точности. Первый класс – 0,05 мм, второй – 0,1 мм.
По шагу дискретности (для цифровых приборов) – от 0,03 до 0,09 мм.

При стандартном обозначении штангенрейсмаса указываются все основные характеристики. Например, ручной измерительный прибор с максимальной длиной измерений 250 мм и точностью 0,05 мм. обозначается как штангенрейсмас ШР-250-0,05 ГОСТ 164-90.

Штангенрейсмас в комплекте
