Когда начинаешь погружаться в изготовление мебели своими руками, возникает потребность упростить себе работу с однотипными операциями, связанными с предварительной разметкой деталей под крепеж. Мебельные кондукторы для сверления становятся отличным подспорьем для домашнего мастера. Многие предпочитают делать шаблоны из заготовок самостоятельно. Однако в продаже на том же Алиэкспресс есть немало бюджетный приспособлений, которые проще купить, чем воспроизвести. Да и прослужат они куда дольше, сохраняя изначальную точную калибровку.
О том, как правильно подготовить распиленные детали для дальнейшей сборки, можно почитать в статье про присадку и засверловку ЛДСП своими руками.

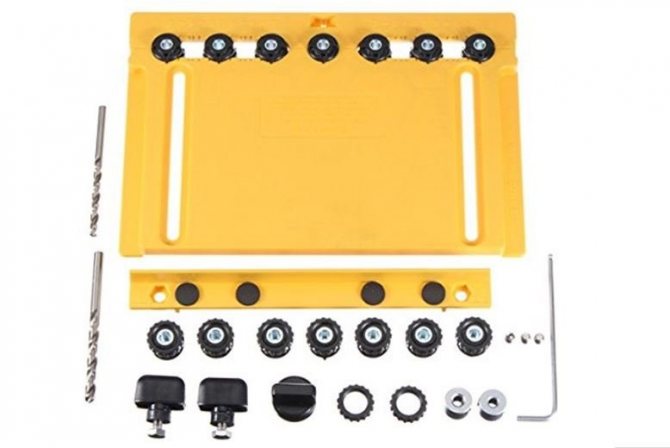

Мебельные шаблоны для установки ручек
Любая мебельная ручка имеет установочную базу – расстояние между винтами подчиняется системе 32. То есть оно кратно шагу 32, соответствует значениям 32, 64, 96, 128 мм и т.д. При установке ручек важно соблюсти и одинаковый отступ от краев фасада. Облегчить разметку могут шаблоны для засверловки отверстий под ручки. Они могут иметь разный вид и форму. В комплектацию могут входить сверла.

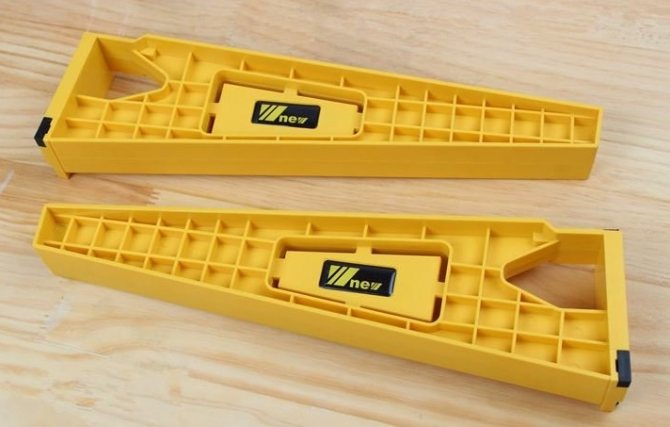

Мебельные кондукторы для разметки крепежа направляющих под выдвижные ящики
Крепеж любых направляющих и выдвижных систем также подчиняется мебельному «закону»: отступ от края для крепления первого винта равен 37мм, а далее установочные отверстия располагаются с шагом 32мм на расстояниях 64, 128 и т.д.
Большинство производителей комплектующих для выдвижных ящиков предлагают собственные мебельные кондукторы для облегчения разметки под крепеж. Однако вы можете подобрать и универсальные шаблоны. Чаще всего они состоят из комплекта – левого и правого кондуктора.
Этапы изготовления
Рассмотрим процесс создания металлического кондукторного устройства для конфирматов. Этот крепеж наиболее часто используют при сборке мебели:
- от металлического бруска квадратного сечения (10х10 мм) с помощью болгарки отрезается кусок нужной длины. Торцы полученного отрезка с помощью напильника выравниваются и зачищаются от заусениц. Углы и ребра можно скруглить для удобства и безопасности пользования;
- на заготовке размечаются места отверстий. Центры их должны располагаться на расстоянии 8 мм от боковой грани (толщина листа ДСП – 16 мм). От торца и между отверстиями должно быть 32 мм, соответственно общепринятой системе мебельных креплений. Для разметки можно использовать столярный уголок или штангенциркуль. Отметки на детали лучше сделать с помощью острого металлического предмета – шила или большой иглы. Можно с помощью керна и молотка сделать лунки для начальной установки сверла. Важно при сверлении отверстий не допустить смещения сверла и сделать их строго перпендикулярно поверхности заготовки;
- с помощью сверла диаметром 5 мм сделать отверстия;
- для создания упора нужно отрезать кусок нужной длины от металлической пластины (1х25 мм);
- обработать края с помощью наждачной бумаги;
- согнуть заготовку под прямым углом, зажав в тисках. Сложить детали, совместив их соосно;
- скрепить детали в таком положении с помощью струбцины;
- со стороны пластины по длине устройства и в торце просверлить отверстия, соответствующие размеру винта. Нарезать резьбу и скрепить детали;
- излишек упорной пластины отрезать, края обработать.
Источник: mblx.ru
Шаблон для разметки и сверления под конфирмат
Пригодится тем, кто собирает мебель из ламинированного ДСП любого типа и делает предварительную присадку вручную. Мебельный кондуктор представляет собой линейку с отверстиями под сверло 5-8мм для разметки лицевой части деталей (боковин) под конфирмат с зенковкой. Шаг можно установить на ровные значения от края (50, 70, 100мм) либо с соблюдением системы 32.
Расходуемые материалы при изготовлении мебели
Мебельные изделия давно перестали играть в интерьере второстепенную роль. Они отличаются разнообразием конфигурации, функциональностью, комфортом. Современные предметы интерьера требуют особого подхода к изготовлению. Часто в производственном процессе используются нестандартные компоненты:
- стекло;
- камень;
- пластик;
- зеркало;
- металл.
Их выбор зависит от функциональных особенностей мебели, условий ее эксплуатации. Ассортимент используемых предметов широкий. Он позволяет реализовать любую дизайнерскую идею. Конструкцию делают надежной не только мебельный инструмент, но и основные материалы, способные выдерживать значительные нагрузки.
Древесно-стружечная плита (ДСП)
Объединенное название нескольких типов материала. Она изготавливается путем горячего прессования древесной стружки или опилок, пропитанных неминеральным связующим веществом. Из ДСП изготавливают корпусную мебель. Плита имеет много положительных качеств:
Структура ДСП
- не коробится;
- не сохнет;
- не разбухает в условиях незначительной влажности.
Древесно-стружечные изделия различаются друг от друга классом безопасности
Специалисты советуют обращать на это внимание при изготовлении мебели
Ламинированная ДСП
Изготовлена по технологии облицовывания поверхностей специальными пленками. В зависимости от листового наполнителя, плиты приобретают разную текстуру. Ламинированные изделия ДСП устойчивы к внешним факторам:
- перепады температуры;
- повышенная влажность;
- механическое воздействие.

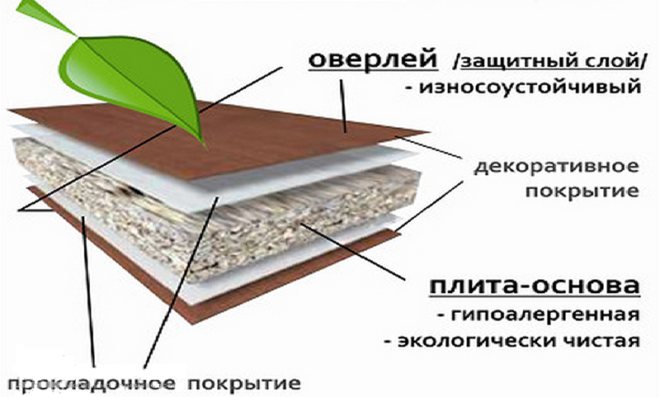

Структура ламинированной ДСП

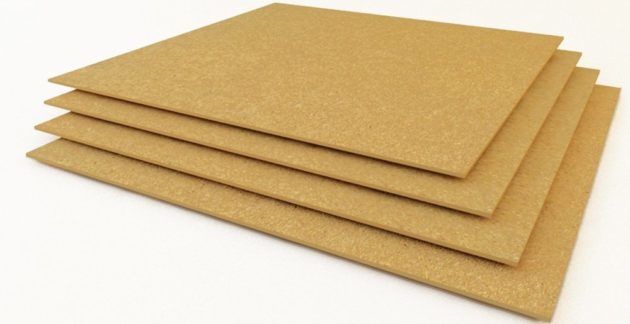

Древесноволокнистая плита (ДВП)
Получается путем горячего прессования волокнистого полотна. Это тонкий, непрочный материал, с хорошей теплоизоляцией. Из него изготавливают конструктивные элементы мебели – днища ящиков, задние стенки шкафов.
Мелкодисперсная фракция (МДФ)
Является разновидностью ДВП. Отличается повышенными экологическими показателями, возможностью тонкой обработки, устойчивостью к паразитным микроорганизмам, прочностью. Позволяет наносить на поверхность разные изображения, делать тиснение. Плита подходит для перегородок, дверных мебельных панелей.
Клееная фанера
Формируется из нечетного количества листов лущеного шпона разных пород дерева, путем применения синтетического клея. Древесно-слоистая плита бывает разной толщины и формата. Отличается безопасностью, простотой обработки. Имеет определенную маркировку из двухбуквенного кода. Буквы обозначают качество материала. Есть три категории плит:
- не поддающиеся шлифованию;
- обработанные с одной стороны;
- обработанные с двух сторон.
Фанерная мебель красивая, оригинальная, прочная, долговечная, устойчивая к внешним воздействиям.
Декоративный пластик
Широко используется для облицовки кухонных фасадов. Им оклеивают под прессом древесные плиты. Материал применяется в двух вариантах: рулонный пластик холодного давления и листовой облицовочный высокого давления. Цветовая гамма самая разнообразная. Пластиковые фасады выглядят эстетично. В последнее время используется акриловая основа. Декоративный пластик хорошо справляется с неблагоприятными условиями, среди которых – влага, ультрафиолет, высокие температуры, царапины, удары. Мебель из этого материала надежная и долговечная.
Дерево
Деревянный мебельный гарнитур является предметом роскоши. Он обладает множеством положительных качеств, среди которых:
Мебель из дерева
- экологичность;
- высокая плотность;
- прочность;
- износостойкость;
- долговечность.
Изделия делают из деревянных щитов цельной древесины или конструируют из тонких пластин. Породы дерева бывают мягкие, твердые, особо твердые. Каждая группа имеет свои достоинства и недостатки. Мягкие сорта легче обрабатывать, но они не такие износостойкие, как твердые породы. Из какой древесины лучше изготавливать мебель – решать мастеру.

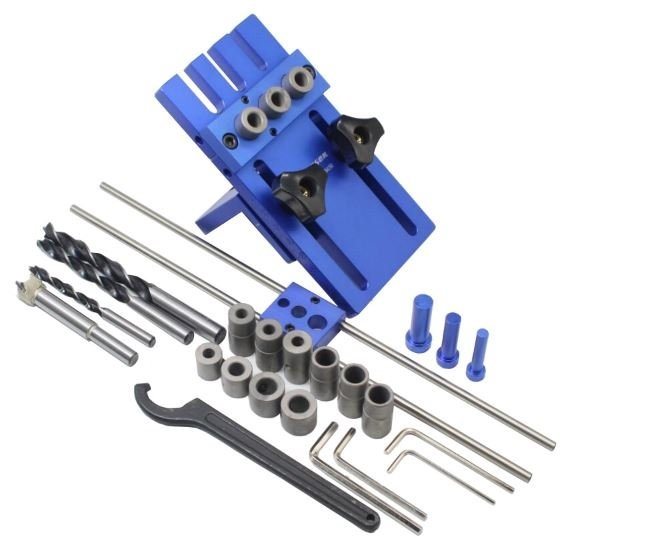

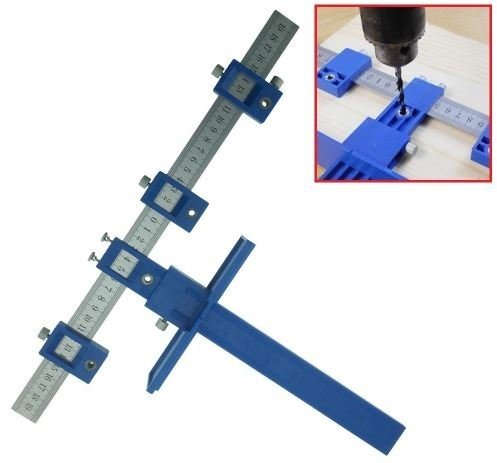

Универсальный мебельный кондуктор для сверления
По функционалу совмещает в себе два предыдущих приспособления, поскольку может адаптироваться под разметку сверлами разного диаметра, а линейка позволяет выставить любой нужный отступ от края и шаг. Используется как для сверления лицевой поверхности деталей, так и торца.

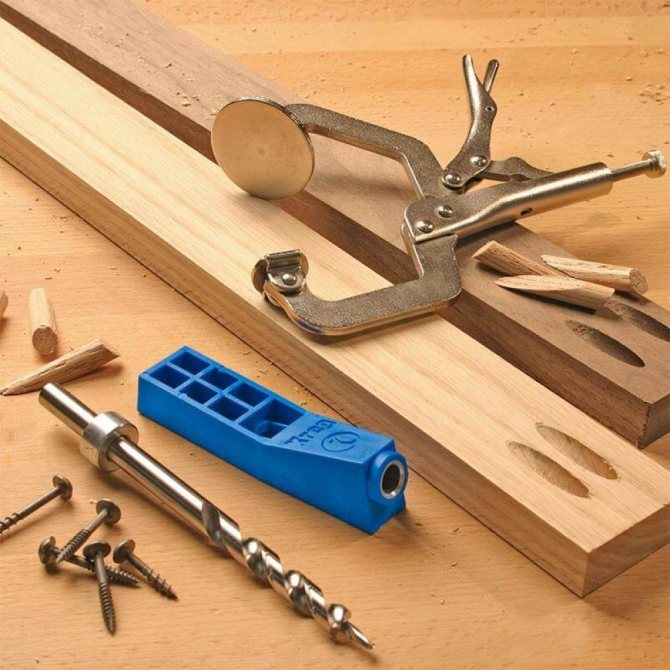

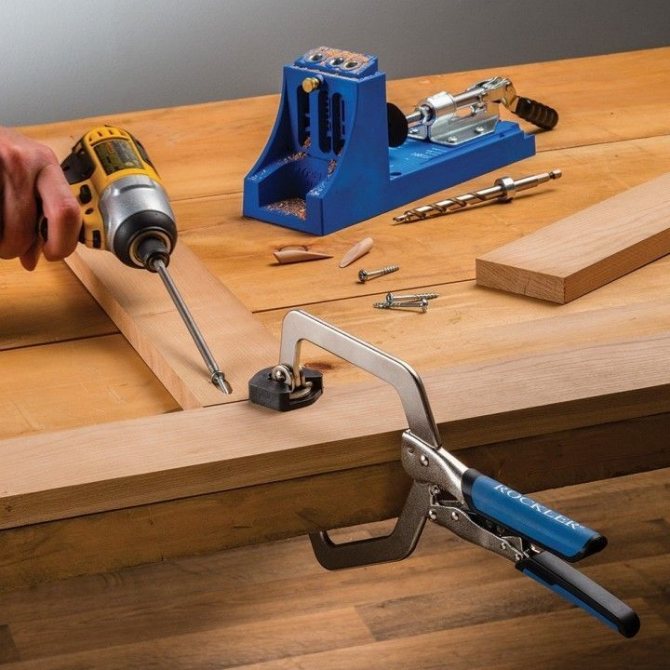

Из известных производителей мебельных кондуктор можно выделить Черон, Kreg и Wolfcraft. Рекомендуем перед выбором любой модели сравнить цены, качество и функциональные возможности с более мелкими производителями и поставщиками мебельных комплектующих Blum, Hettich и других. Нередко оптимальное соотношение цены и качества, да еще и с гарантией можно встретить там, где кажется, что «все дорого». Не исключайте для себя такую вероятность и рассматривайте все возможные варианты. Ведь мебельный кондуктор может служить верой и правдой много лет, помогая ускорить производственные процессы без потери качества и точности изготовления мебели своими руками.
Кондукторы, представленные на отечественном рынке
Среди домашних мастеров, самостоятельно занимающихся изготовлением мебели, а также среди специалистов, работающих в небольших мебельных цехах, популярность завоевали кондукторные устройства следующих торговых марок.
Разметочный кондуктор Assistant относится к профессиональной серии. Это многофункциональное кондукторное устройство, которое при использовании соответствующих втулок можно применять не только для выполнения разметки, но и для присадки отверстий.

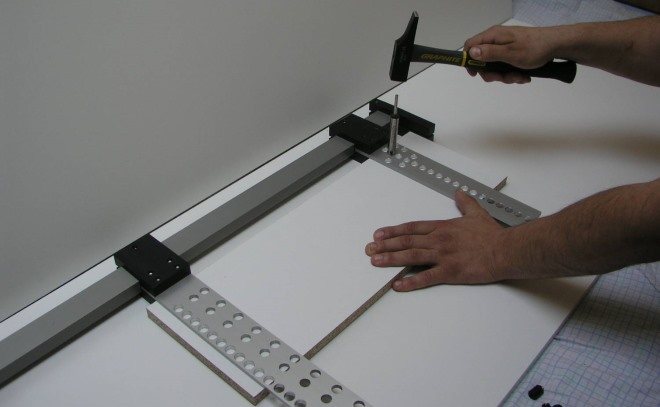

Разметка фурнитуры с помощью шаблона Assistant
Кондуктор Dubel-Profi выпускает компания KVB. Это недорогое, но функциональное устройство для домашнего использования. В комплект такого кондуктора входят различные приспособления (зажимы, линейки и проч.), которые значительно упрощают работу с ним и делают его использование более удобным.

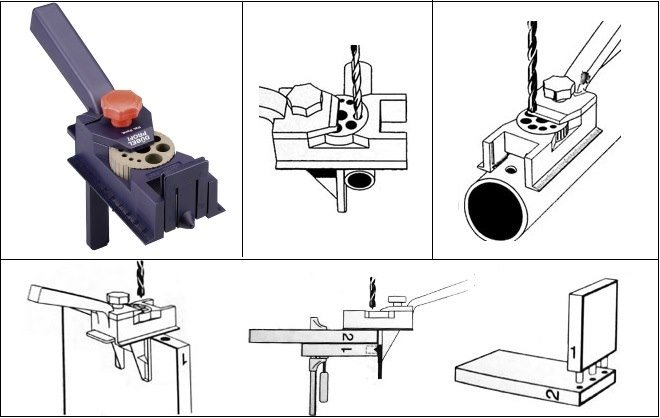

Несмотря на свою простоту кондуктор Dubel-Profi используется для множества операций
Это кондукторы российского производства – недорогие, но достаточно функциональные. Они оснащены системой позиционирования и набором сменных втулок.

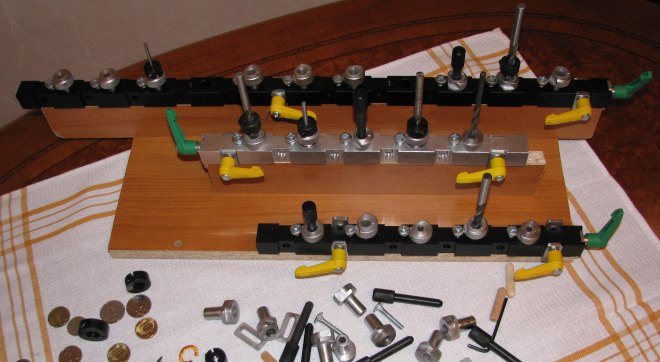

Кондуктор «Кондор» позволяет высверливать перпендикулярные отверстия нужного диаметра, выбирая расстояние между ними и меняя втулки, входящие в комплект
Отдельную категорию составляют профессиональные кондукторы, используемые для изготовления мебели и ее сборки. Такие приспособления отличаются максимальной функциональностью, с ними в комплекте обязательно идет набор сменных втулок, предназначенных для сверл разного диаметра.
Выбор кондукторного устройства определенного типа в первую очередь зависит от того, какие задачи и с какой производительностью вы собираетесь решать с его помощью.
