Как‌ ‌сделать‌ ‌отверстия‌ ‌под‌ ‌мебельные‌ ‌петли‌

Нюансы регулировки и монтажа

Установка мебельных петель своими руками не представляет особой сложности не только для опытного, но и для начинающего мастера. Нюансы зависят от разновидности. Процесс монтажа называют также присадкой мебельных петель.

Понадобятся следующие инструменты:

• электродрель, шуруповерт;
• сверло Форстнера (если конструкция крепится не только винтами, но и предполагает углубление в материал дверцы);
• карандаш для разметки;
• рулетка;
• угольник;
• отвертка;
• шило;
• крепежи.

Важно отнестись ответственно к разметке. Малейшая ошибка на этом этапе приведет к перекосу конструкции, соответственно, придется переделывать

Помощь в разметке способен оказать кондуктор – это своеобразный шаблон для размещения мебельных петель. Все необходимые замеры и отметки осуществляют с помощью рулетки, угольника, простого карандаша.

Если выбранная модель требует углубления, не обойтись без специального сверла для мебельных петель (торцевая фреза или Форстнера). Оно позволяет сделать ровную круглую выемку нужного диаметра

При сверлении важно учесть толщину материала и использовать только острую фрезу.

После подготовки отверстия – вставить в него петлю и при необходимости откорректировать. Также шилом разметить места, куда будут вкручены саморезы, и вкрутить их. Затем навесить дверцу, сверить расположение, зафиксировать.

Когда установка дверей будет завершена, необходимо проверить их функциональность и при необходимости отрегулировать. Проверяют створку по трем направлениям: вертикали, горизонтали и по глубине. Не должно быть зазоров, превышающих технический, а также перекосов. Регулировку осуществляют с помощью подтягивания или ослабления крепежей отверткой.

При приобретении мебели, не требующей сборки, обязательно следует проверить, как осуществлено крепление петель. Порой установить их самостоятельно гораздо проще, чем отрегулировать уже поставленные. Главное, верно выбрать тип фурнитуры.

Краткая характеристика приспособления Форстнера

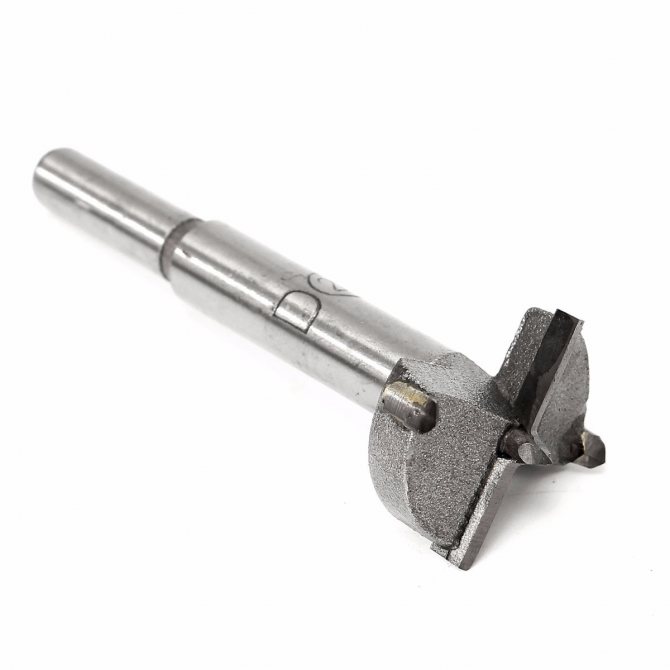

Сверло для врезки мебельных петель Форстнера представляет собою сложной конфигурации металлический резец из высококачественной стали. Им можно работать по дереву разных пород как поперек, так и вдоль волокон (на торцах), применяют его и для обработки мебельных плит и акрила. В последнем случае нужно выдерживать количество оборотов инструмента не более 500 в минуту.

Внешний вид, который имеет сверло для мебельных петель, и его конструктивные особенности представлены на прилагаемых здесь иллюстрациях. На них стоит обратить свое внимание на устройство режущих частей. Оно сконструировано таим образом, что само удаляет стружку из высверливаемого углубления.

Какие существуют разновидности и модификации

Производством сверел Форстнера сегодня занимаются многие компании у каждой свой собственный подход. Первые настроены на улучшении качества предоставляемой ими продукции, для чего они постоянно модернизируют сплавы, для того чтобы работа была полностью бескомпромисной. Вторые же акцентируются на традициях первоисточника и стараются соблюдать абсолютную точность в сохранении параметров по конфигурации инструмента.

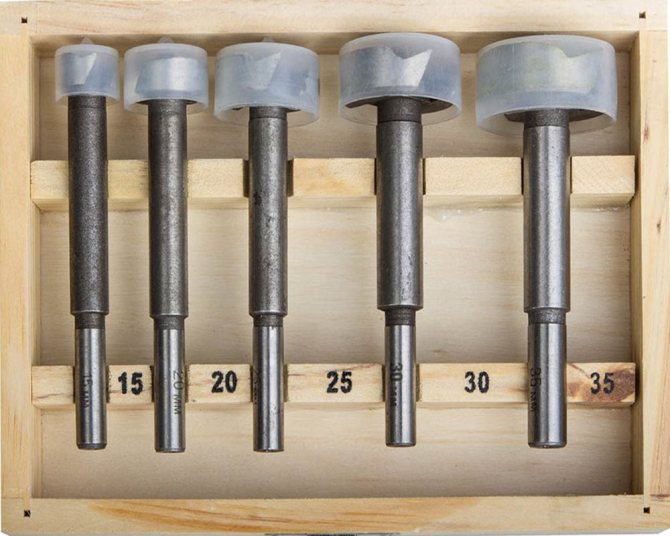

По размерам изготовители также зашли далеко. Несмотря на то, что самыми популярными сверлами считаются те, у которых диаметр исчисляется от 30 до 40 мм, в продаже нередко можно найти как 10 миллиметровые изделия, так и 60 миллиметровые.

Также следует обращать внимание и на сопровождающую документацию, в которой точно указаны рекомендуемые обороты того или иного изделия

Как говорилось выше, сегодня на рынке сверло Форстнера представлено в нескольких исполнениях:

1. Сверло Форстнера с зубчатыми венцами. У каждого данного изделия на всем режущем ободке имеются специальные резцы, напоминающие по своей форме зубья. Такие сверла имеют массу преимуществ, но особенно выделяется то, что они практически не греются. Обеспечивается это тем, что сами зубья практически не контактируют с древесиной. Именно по этой причине все изделия имеющие диаметр больше чем 2,5 см принято изготавливать с этими зубьями. К недостаткам можно отнести сравнительно короткую конструкцию (около 100 мм). По этой причине часто приходится применять специально разработанные удлинители. Еще один недостаток – сверление иногда заканчивается срывом при работе под углом либо на краях поверхности материалов.
2. Сверло оснащенное резцами из твердых сплавов. Такие сверла предусматривают конструкцию резцов исключительно из твердосплавных материалов. По сути такие сверла и являются аналогами оригинальной версии Бенджамина Форстнера. Они дорого стоят, продаются далеко не во всех магазинах и очень часто подвергаются подделыванию. Из минусов, которые кстати имеются, следует выделить то, что оригинальная версия подвержена вибрации и срывам с поверхности. Происходит это из-за того что окружность у боковых резцов очень маленькая.

Как выбрать?

Убедитесь, что перемычка и режущие кромки фрезы не повреждены, не имеют видимых заводских дефектов. Избегайте китайских подделок: фирменная фреза произведена из быстрорежущей (инструментальной) стали, кромки и выступы расположены ровно, без перекосов.

При работе фреза не должна «вихлять», вибрировать – иначе механизм фрезера расцентруется, а сверление даже с высококачественными сверлящими коронками окажется низкокачественным.

Выбрав фрезы, позаботьтесь о правильном выборе станка. Чем больший и разнообразный функционал он имеет, тем быстрее и легче пойдёт дело.

Наконец, при покупке устройство следует проверить. Продавец включит его и продемонстрирует работу фрезера. В некоторых случаях, приобретя дополнительную фрезу и принеся с собой обрезок деревяшки, покупатель может самолично (или при помощи технического специалиста) опробовать фрезер в условиях, предельно приближенных к реальным.

16 товаров для тех, кто занимается сборкой мебели — Лайфхакер

Компактная трещотка с набором самых необходимых бит. Благодаря миниатюрному размеру ей можно пользоваться даже в самых неудобных местах. Биты вставляются без всяких переходников, есть механизм переключения для смены направления вращения.

Мнение эксперта

Стребиж Виктор Федорович, ведущий мастер строительных работ

Удобное приспособление с продуманной металлической конструкцией и набором необходимых аксессуаров, которое позволяет быстро сверлить отверстия не только для шкантов и конфирматов, но и для эксцентриковых стяжек мини фиксов. Если же вы хотите что-то уточнить, обращайтесь ко мне!

Виды

Если рассматривать функциональное предназначение накладных петель, то выделяют несколько разновидностей.

• Мебельные. Они используются при производстве и сборке мебельных конструкций. Они позволяют обеспечить распахивание фасадов на 45, 90 или 110 градусов. Элемент монтируется на шкафах, в которых дверцы размещаются внутри мебельного корпуса.
• Дверные. Они применяются при монтаже межкомнатных либо входных дверей. Подобная фурнитура обеспечивает максимальную защиту от нежелательного проникновения в закрытое помещение извне.
• Воротные. Эти внутренние петли прикрепляются к гаражным воротам, калиткам, а также к другим конструкциям сходного назначения.

Помимо предназначения, внутренние петли могут различаться еще по ряду оснований.

• Доводчик. Устаревшие, а также современные дешевые модели, как правило, не предусматривают доводчика в наборе, что существенно снижает их технико-эксплуатационные параметры. Решения с доводчиками многократно снижают шум при использовании, обеспечивают плавность закрытия и в целом повышают удобство использования приспособления.
• Изготовитель. Даже если изначально вы собираетесь приобрести бюджетную мебель, то устанавливать на нее фурнитуру из дешевого сегмента не стоит – такие изделия прослужат недолго. Среди основных лидеров по изготовлению вкладных петель отмечают Blum, Hettich, а также Boyard.

Вне зависимости от разновидности любые эти изделия имеют свои достоинства и недостатки. К положительным качествам относят следующие:

• при закрытом положении дверки такие петли незаметны;
• с наружной стороны дверей доступ к петлям отсутствует;
• фурнитура надежно защищает от действия атмосферных осадков, исключение составляют петли, монтируемые на воротах и калитках.

Из недостатков выделяют следующие:

• ограниченность угла распахивания;
• сложность монтажа;
• высокая цена.

Советы по выбору

Выбор подходящих вариантов петель должен осуществляться с учетом конструкционных особенностей изделия

Необходимо принимать во внимание функциональное назначение предметов интерьера, а также следующие факторы:

• материал, из которого сделана мебель;
• интенсивность использования.

Подбирая скрытые приспособления для мебельного гарнитура, надо заострить внимание на ее габаритах и обязательно уточнить, какую весовую нагрузку элементы могут выдерживать. Так, в кухонных шкафах и тумбочках чаще всего ставят облегченные дверцы, поэтому и фурнитура в них чаще всего бывает небольшой

Как в ДСП сделать отверстие под петли: монтаж мебельной петли

Зачастую возникает ситуация, когда требуется произвести монтаж мебельной петли в плиту ДСП, например, при установке дверцы из ДСП. Данная задача предусматривает под собой высверливание отверстия для петли в ДСП. В статье мы рассмотрим с помощью чего можно подготовить такое отверстие и как установить в него петлю.

Итак, в нашем случае при изготовлении шкафа из ДСП была допущена ошибка – паз под петлю был высверлен слишком низко, в результате после установки петли в подготовленное место внутренняя горизонтальная дверца не может полностью открыться. Как итог, необходимо сместить паз немного вверх, чтобы устранить данный недостаток.

Ошибка в выборе места для паза под петлю

Вернуться к содержанию

Инструменты и материалы

В ходе работы по монтажу мебельной петли для ДСП нам потребуются следующие инструменты:

1. сверло Форстнера диаметром, соответствующим петле (в нашем случае 35 мм). Сверло представляет собой фрезу для выборки паза под петли. Данные сверла иногда бывают с ограничителями (рассчитанными на ДСП толщинами 16, 22, 25 мм), которые позволяют не заботиться насколько сильно следует заглубляться;

2. дрель;

3. шуруповерт.

Из материалов нам потребуется собственно сама петля и шурупы для ее крепления.

Внутренняя мебельная петля для врезного монтажа, прямой угол

Шурупы

Вернуться к содержанию

Шаг 1: как сделать отверстие для петли в ДСП?

Для начала насаживаем на дрель сверло Форстнера.

Если у вас сверло без ограничителя, тогда берем пробный кусок ДСП и высверливаем паз под петлю в несколько шагов, каждый раз примеряя насколько заходит петля. Суть данного действия заключается в том, что определиться, насколько нужно заглублять сверло, чтобы не просверлить сквозное отверстие и чтобы петля целиком уместилась в пазу.

Пробное сверление

Примерка петли

Теперь, когда мы приноровились, пришло время заняться непосредственно дверцей. Сначала произведем разметку центра отверстия. Именно в него мы будем устанавливать центр сверла.

Разметка отверстия под петлю

Если у вас вырвало петлю из ДСП и вы не знаете что делать, то самый простой вариант отремонтировать вырванную петлю – сместить петлю, т.е. высверлить новое отверстие, поскольку зачастую места крепления петли шурупами превращаются в труху и уже не держат дверцу должным образом. Оставшееся старое отверстие можно зашпаклевать или заклеить.

Итак, приступим к сверлению.

Сверление паза под петлю

Вернуться к содержанию

Шаг 2: установка петли на дверцу из ДСП

Пазы подготовлены, остается лишь вставить в них петли и привернуть шурупами.

Монтаж петли дверцы

Таким образом, мы перенесли петлю выше, внутренняя дверца шкафа теперь легко открывается.

Установленная петля

Вернуться к содержанию

Видео

На видеоролике, представленном ниже, наглядно показано, как в ДСП сделать отверстие под петли.

Как врезать мебельные петли: просто о простом

В этой статье мы с вами поговорим о подготовке фасада к навеске на короб, и том, какой инструмент для этого нужно иметь.

Сразу оговорюсь, что существует очень много разновидностей петель, которые имеют различные диаметры посадочной чашечки (это та часть, которая непосредственно врезается в материал).

Эти чашечки могут иметь диаметры 26мм, 35мм, 40мм.

Но самые распространенные из них (те, которыми чаще всего пользуются) те, которые имеют диаметр 35мм. Именно о них мы и будем говорить.

Врезается петля непосредственно в фасад, а крепится (установочной площадкой) к боку короба, на котором должен этот фасад «висеть».

Врезается она очень просто. Для этого, нужно иметь следующий перечень инструментов:

1. Рулетка для разметки
2. Шило
3. Электродрель (для изготовления посадочных отверстий)
4. Сверло Форстнера, или, в простонародье – фрезу под чашечку 35мм
5. Отвертку для вкручивания саморезов

Из крепежа нужны саморезы 4х16 мм (или, что-то, близкое к ним).

Итак, сначала, размечается фасад на предмет нахождения центра будущего отверстия, из которого фрезой нужно выбрать часть материала (ровно столько, чтобы посадочная чашечка в него «села»).

При разметке следует учесть, чтобы петля не находилась на одной высоте с полкой, или какой-нибудь фурнитурой, из за чего ее будет невозможно установить (и как следствие – будет испорчен фасад).

По этому, строит очень внимательно давать отступ от нее до края фасада.

Так же следует учесть размеры и массу самого фасада.

От этих параметров зависит, сколько петель нужно на него врезать. Подробнее об этом моменте можно прочесть в этой статье (в ней же более подробно рассматривается эта фурнитура).

Обычно центр отверстия (35мм) размечается таким образом, чтобы от чашечки до крайней грани фасада было расстояние 4-5 мм (или, от края фасада до центра отверстия – 22-23мм).

Когда все размечено – сверлится отверстие.

Это – самый ответственный момент.

Дело в том, что, как было сказано выше, отверстие должно быть такой глубины, чтобы в него полностью «села» посадочная чашечка. И если, при врезке отверстия увлечься – можно фасад «продырявить» насквозь.

Чтобы этого не случилось, некоторые специалисты устанавливают дрель с фрезой на специальный шток с ограничителем, который ограничивает глубину погружения фрезы в фасад. Но я считаю это лишним (было много случаев, когда по той или иной причине настройки этого штока сбивались, и фасады портились).

Все это можно сделать аккуратно, вручную.

Затем, в сделанные отверстия вставляются петли, и выравниваются планкой (чтобы не смещались по оси, иначе в процессе работы они будут изнашиваться).

После этого, “накерняются” отверстия, через которые чашечки закрепляются саморезами в фасаде, и, собственно, после всего этого – закрепляются (отверткой или электродрелью со вставленным битодержателем и битой под саморезы).

Вот, таким нехитрым способом, все это можно сделать.

На этом я заканчиваю.

До встречи.

Установка петель различных видов

Способы установки петель для ворот, дверей и мебельных фасадов несколько отличаются друг от друга. Рассмотрим каждый способ более подробно.

Монтаж мебельной петли

Установка внутренних петель на мебельные фасады производится по общей схеме, представленной на рисунке.

Схема расположения и установки основных элементов петли

В процессе монтажа рекомендуется действовать следующим образом:

1. первый этап заключается в нанесении разметки в местах расположения петель. Поскольку мебельная петля состоит из двух основных элементов (чашки и ответной планки, которые соответственно устанавливаются на фасад и коробку шкафа), то и разметку требуется произвести на обеих поверхностях;

Чтобы не производить многочисленные замеры и расчет расположения составных элементов петли, при установке можно использовать шаблон.

1. следующий этап – сверление отверстий для чашечки петли и крепежных элементов. Для выполнения операции используется дрель с различными насадками и сверлами подходящего диаметра;

1. установка основной части петли, оснащенной чашечкой;

Крепление мебельной петли к фасаду

1. установка ответной планки;
2. заключительный этап – регулировка петли, которую можно произвести в трех направлениях.

Выравнивание дверцы относительно корпуса мебели

Установка дверной петли

Чтобы установить внутренние петли для дверей, требуется:

1. разметить область установки петель на боковине дверного полотна и дверной коробке. Для удобства и быстроты нанесения разметки можно использовать специализированные шаблоны;

Определение мест установки петель

Оптимальным местом для установки петли считается область, расположенная на расстоянии 15-20 см от верхнего и нижнего краев дверного полотна и коробки.

1. в дверном полотне при помощи фрезерного станка (при отсутствии устройства молотком и стамеской) вынимается часть дерева для обустройства углубления. Если установка производится на металлическую дверь, то петля располагается между полотном двери и обшивкой;

Подготовка отверстий для монтажа дверной петли

1. дрелью просверливаются отверстия для крепежных болтов;
2. петля фиксируется и при необходимости производится ее регулировка.

Винты для регулировки дверной внутренней петли

Дополнительно можно посмотреть видео о правильной установке внутренних петель на межкомнатную дверь.

Монтаж петли на ворота

Чтобы установить внутренние петли своими руками на ворота или калитку, потребуется сварочный аппарат, так как соединение петли и металлической поверхности ворот (калитки, опорных столбов и так далее) считается ненадежным.

Установка при использовании сварки производится следующим способом:

1. выбираются места для установки петель. Количество и размеры петли рассчитываются, основываясь на весе и габаритных размерах ворот. Если требуется установка двух петель, то они располагаются сверху и снизу на расстоянии 15-20 см. Третья и последующие петли монтируются равномерно в пространстве между двумя крайними;

Для двери весом не более 30 кг монтаж дополнительных петель не требуется.

1. после определения места необходимо нанести предварительную разметку;
2. область, в которой будут располагаться сварные швы, очищается от грязи и ржавчины. Для этого можно использовать простейшую металлическую щетку или специальную насадку на дрель;

1. стальные внутренние петли состоят из двух частей, соединенных между собой штырем. В первую очередь приваривается часть петли, предназначенная для установки на ворота или калитку. Сварной шов должен быть расположен по всей длине соприкосновения петли и фасада ворот;

Рекомендуемый вид применяемого сварного шва

1. производится проверка правильности открывания створки ворот (дверцы калитки). Недочеты устраняются при помощи воздействия на петлю молотком;

Все петли должны находиться на одной линии и в одной плоскости.

1. приваривается вторая часть петли на опорный столб или металлическую коробку ворот (в зависимости от того, куда устанавливается петля);
2. две части петли соединяются простым навешиванием одной части на штырь другой составляющей;
3. сварные швы перед дальнейшей обработкой выравниваются и зачищаются.

Выбор петель для установки производится на основании ее предназначения, так как мебельные, дверные и воротные петли значительно отличаются друг от друга. Установка различных видов петель выполняется своими руками при наличии простейших инструментов и полученных знаний.

Другие виды петель

Итак, все виды петель можно классифицировать разными способами. Так, выделяют различные типы по конструкции, по назначению, по методу фиксации и наложения. В целом, существует несколько десятков видов мебельных петель, какие-то распространены больше, какие-то меньше, но практически все находят себе применение в различных вариантах мебельных конструкций. Помимо четырехшарнирных, рассмотрим еще несколько вариаций петель, которые могут встретиться мастерам по сборке мебели или же людям, купившим новые предметы интерьера и решившим собрать их самостоятельно.

Карточная петля

Карточные петли считаются самыми старыми. Их прародительница – кованая навесная петля, имеющая длинную накладку. Внешне они напоминают обычную дверную петлю, только размером несколько поменьше. Конструкция представляет собой две металлические планки, соединенные параллельно при помощи тонкого стержня, выполняющего роль шарнира. Сейчас они используются редко, но незаменимы при изготовлении мебели в стиле «ретро».

На заметку! Такие петли бывают разборными и неразборными, с различным количеством шарниров. Также иногда пластины петель могут иметь фигурную форму.

Петля барная

Антресольные конструкции-петли созданы для того, чтобы крепить горизонтально ориентированные дверцы, которые будут открываться вверх. Петли имеют пружинный механизм, а также позволяют фиксировать дверцу в открытом состоянии. Напоминают обычные накладные вариации петель.

Антресольная петля MK01

Ломбертные конструкции применяются для так называемых откидных дверей. Они будут монтироваться с обоих торцов шкафа, не требуют врезки, но может понадобиться небольшая фрезеровка (до 2 мм). Тогда створку можно открывать на 180 градусов. Это идеальный вариант петли для раскладного стола.

Петля для откидных элементов

Секретерные конструкции похожи на описанные выше карточные, имеют осевой шарнир и пластины. Дают возможность открыть фасад вниз и удержать его в горизонтальном положении. Могут сопровождаться специальным кронштейном, который оказывает поддерживающую функцию. Обычно устанавливаются в тех шкафах, где предусмотрен бар.

Глухие петли, иначе называемые штольными, применяются для дверей с той стороны шкафа, которая примыкает к стене. Ими можно прикрепить дверцу к фальш-панели.

Штольные петли

Пяточные изделия крайне редко применяются, потому что рассчитаны только на легкие двери. Но зато установить их можно на фасады с любым типом открывания. Монтаж производится в нижней и верхней части створки.

Для стеклянных створок идут особые петли. Они тоже бывают разных типов, но их достоинство в том, что они могут выдерживать значительную нагрузку, притом выглядят очень красиво.

Петля для стекла

И сравнительно недавно в продаже появились петли с 8-ю шарнирами, восьмишарнирные. Чтобы их установить, не нужно прибегать к фрезеровке или резке. Это усовершенствованная вариация обычной четырехшарнирной петли. Правда, ставить их сложнее, а потому, несмотря на отсутствие необходимости проводить какую-то подготовку, такие петли используются редко.

Петля 8-ми шарнирная

Преимущества и недостатки

Мебельные петли требуют точности при установке, поэтому возможность сделать ровно такое углубление, какое необходимо – основной плюс сверла Форстнера. Это обеспечивает специальный упор, мешающий проникать в отверстие дальше фиксированной длины. Сверло ограничивается зубьями, не дающими отклоняться от заданного места. Отверстие получается идеально чистым, благодаря чему чашка петли ложится очень плотно.

Дрель для установки мебельных петель подойдет универсальная, со сменным режимом насадок.

В домашних же условиях без специального ручного электроинструмента не обойтись.

Недостатком сверла Форстнера при работе с цельным деревянным полотном может быть только его низкое качество, характерное для нефабричного производства. Поэтому выбирать изделие необходимо у официального поставщика и заручиться гарантией.

Мебельные петли требуют точности при установке, поэтому возможность сделать ровно такое углубление.

В зависимости от типа панели фреза может сильно нагреваться, прижигать края и выбираемый из углубления материал. Поэтому при работе с такой основой рекомендуется устраивать перерывы для остывания сверла, делая 3-4 подхода. Обычно это происходит с панелями из МДФ. В работе с ЛДСП и ДСП элементы из твердых сплавов позволяют делать отверстия для петель быстро и без больших усилий.

Сверло ограничивается зубьями, не дающими отклоняться от заданного места.

Общие сведения о приспособлении Форстнера

Сверло Форстнера для мебельных петель представляет собою сложное по конфигурации устройство имеющее несколько разновидностей. Но в основе всех их одно центровое острие, поперечный резец и два находящихся на ободке.

В продаже имеется три основных вида сверл для установки мебельных петель:

• Оригинальной конструкции, изготовленные с помощью фрезирования и доведенные вручную
• С литой рабочей частью, адаптированные для полностью машинного производства
• Изготовленные методом литья с наваренными резцами из быстрорежущей стали

По стоимости эти три вида также отличаются кардинально — наиболее дорогими являются представители первого вида, а самыми бюджетными — третьего. Качество может быть как стабильно высокое (у сверл Форстнера изготовленных по первому виду), так и довольно посредственное. в любом случае данное приспособление не слишком дешево и при его покупке нужно проводить тщательный визуальный осмотр на предмет качества изготовления (отсутствия дефектов поверхности, сколов, ровной и симметричной заточки, аккуратной сварки и закалки).

Основные типоразмеры и рабочие диаметры устройства

Все варианты приспособления имеют довольно широкий диапазон диаметров. Большим спросом пользуется сверло для мебельных петель диаметром 35 мм. Два других чуть менее популярных диаметра — это 26 и 40 мм. Длина хвостовика в зависимости от производителя может варьироваться, но он, чаще всего, — стандартный для современных дрелей и шуруповертов шестигранник длиною 10-12 см.

На хвостовике может быть нанесен методом химической гравировки не только логотип фирмы-изготовителя и маркировка размеров сверла, но и специальная шкала глубин погружения. Иногда в комплекте может идти съемный ограничитель погружения. Он представляет собою диск из металла по диаметру на 4-6 мм больше внешнего диаметра сверла. На хвостовике ограничитель крепится с помощью вворачиваемого в его втулку винта.

Процесс работы приспособлением Форстнера

С помощью сверла Форстнера процесс вырезания отверстия очень упрощается. Здесь возможно два варианта:

• Без ограничителя глубины. Если приспособление его не имеет, то нужно действовать следующим образом — наколоть по центру отверстие метчиком, поместить в него центровое острие. Далее начинают сверление на средних оборотах. Делая частые перерывы для контроля глубины. Нужно в это время прикладывать чашку петли и смотреть подходит ли она. Кроме этого перерывы не дадут сверлу перегреться и поджечь древесину.
• С ограничителем. В этом случае работа упрощается. Главное — правильно выставить глубину погружения приспособления. Здесь поможет маркировка на хвостовике или использование штангенциркуля.

• При выставлении глубины для приспособления Форстнера нужно учитывать величину центрального острия. Чаще всего оно длиною от 2 до 4 мм. Если об этом забыть, то можно испортить лицевую поверхность детали — фасад мебели.

Вообще, прежде чем начинать работу с реальными деталями мебели стоит попрактиковаться несколько раз с ненужными кусками аналогичного по толщине и составу материала. Это существенно облегчит работу.

• При работе приспособлением старайтесь соблюдать равномерность его вращения и выдерживать его перпендикулярное положение по отношению к поверхности детали. Избежать сколов на ней можно предварительно наклеив на место сверления отрезок малярной ленты. После изготовления углубления ее будет легко удалить, при этом края будут без заусенцев.

Ввертные петли

Специфические модели, оснащенные не обычными крыльями, а штырями с резьбой. Фиксация петель осуществляется путем вворачивания штырей внутрь дверной коробки и полотна. Как правило, такие модели применяются на межкомнатных дверях с наплывом. Изделия можно регулировать по прижиму, по вертикали и по горизонтали.

Ввертная петля

Стандартно используются изделия с двумя-тремя штырями. Если же двери очень тяжелые, могут применяться четырехштыревые модели. Ввертные изделия рекомендуется использовать вместе с накладными колпачками, чтобы петли не портили внешний облик дверей. Такие колпачки выпускаются в большом ассортименте, поэтому можно без проблем подобрать изделия в тон дверного полотна.

Схема установки ввертной петли

Частой проблемой такого типа петель является шум, который они издают при открывании и закрывании дверей. Чтобы исправить этот недостаток, выбирайте модели, оснащенные специальной пластиковой вставкой, которая снижает уровень шума.

Совет. Ввертные петли нежелательно использовать для монтажа межкомнатных дверей из хрупких материалов, например, низкосортного пластика или мягких пород древесины, так как их штыри могут серьезно деформировать подобные полотна.

Порядок врезки петли

1. Мебельную дверцу размечайте, исходя из рекомендуемых расстояний между петлями.

2. Уперев ограничителем в торец, шаблон разместите на дверце и закрепите струбциной.

3. Ставьте фрезер в рабочую зону, опускайте вниз корпус инструмента до касания фрезой поверхности заготовки и зажмите фиксирующий рычаг.

4. Опустите ограничитель глубины до позиционной опоры.

5. Отсчитайте на шкале 11,5 мм и выставьте положение ограничителя.

6. Затяните фиксатор регулятора глубины фрезерования.

7. Доведите параметр микрометрическим винтом.

8. Отпустите фиксирующий рычаг.

9. Повернув позиционную опору, установите глубину первого прохода.

10. Запустите фрезер, нажмите на корпус и фиксируйте положение. Плавно проводя инструмент по обрабатываемой поверхности, вырезайте материал, начиная с окружности и переходя к центру.

11. Завершив проход, отщелкните фиксатор. Поверните опору на следующую позицию и повторите процесс до полной выработки углубления.

Совет. В случае отсутствия системы отвода опилок рекомендуется после каждого прохода очищать зону работы пылесосом во избежание дефектов фрезеровки.

12. Аккуратное посадочное место готово.

13. Вставьте в углубление петлю, выравняйте и наметьте расположение шурупов.

14. Выполните засверловку под шурупы, ограничив глубину сверления.

15. Прикрутите петли шурупами с потайной головкой.

После врезки петель переходите к подвеске дверцы, для чего отметьте месторасположение ответных частей. В нашем примере разметка под шурупы находится в 37 мм от торца ДСП-плиты. Для других модификаций фурнитуры размер определяйте по месту: собрав петлю и выставив винт фронтальной регулировки посередине, прислоните дверцу к боковине с зазором в 2 мм и ставьте метки сквозь продолговатые отверстия. Работу завершите регулировочными операциями.

Винты настройки: 1 — по высоте; 2 — по глубине; 3 — по ширине.

Подобным образом несложно рассчитать и сделать шаблоны как для установки чашечных петель иных типоразмеров, так и для вырезания прочих отверстий.

Мебельная петля с одной стороны имеет чашечку, которая врезается в массив дверцы. Стандартный диаметр чашки равен 35 мм. Чтобы установить петлю своими руками, нужно обзавестись сверлом форстнера и произвести следующие действия:

Дверку приставьте к корпусу шкафа и отметьте карандашом места примыкания к полкам. Отмерьте в нескольких местах под прямым углом от грани двери 22 мм. Точки соедините в одну линию. Центры выемок отметьте на расстоянии 10 см от верха и низа дверной плиты. Если точки совпадают по горизонтали с полками внутри шкафа, сместите их по вертикали. Положив плиту на пол или верстак, аккуратно сверлом форстнера (ø 35 мм) сделайте выемки

Делать это нужно очень осторожно, чтобы сверло не вышло наружу. Самый лучший вариант – это приобрести сверло с ограничителем, оно остановится на нужной глубине. По мере сверления вставляйте чашечку петли в выработку до тех пор, пока при нажатии на поперечные планки с отверстиями они не будут качаться

При работе с ограничителем этого делать не нужно. Чашки петель опускайте в проёмы таким образом, чтобы линия отверстий планок была строго параллельна боковой грани дверцы. Петли закрепляйте шурупами. Дверь прислоните к корпусу так чтобы плечи петель прилегли к стенке шкафа. Через отверстия второй половины шарнира ввинтите крепёж. На двери навесных и напольных шкафов устанавливают по две петли. В случае установки дверного полотна пенала высотой более метра устанавливают три петли.

При установке двустворчатых петель нужно определить толщину пластин. Обычно этот размер не превышает 2 – 3 мм. Определив места крепления на торцевой поверхности боковых стоек рамы дверей, половинки петель прикладывают к дереву и обводят контур пластины карандашом.

Разъёмные петли могут быть левыми и правыми. Их правильное расположение должно быть таким: пластины со штырём крепят в проёме шкафа осью вверх. Пластины петель дверей устанавливают гнёздами вниз.

На торце дверцы в месте установки петли отмечают толщину и длину пластины. Аккуратно стамеской выбирают лишнюю древесину. Если вы владеете ручным фрезером, то углубления под петли можно будет сделать легко и быстро.

Приложив пластину к месту установки, карандашом обведите отверстия под шурупы. Убрав петлю, дрелью с тонким сверлом в точках разметки сделайте неглубокие отверстия (5 мм). Используя шуруповёрт, вы легко закрепите петли саморезами на дверях и корпусе шкафа.

Присадка мебельных петель: пошаговая фото-инструкция

Сегодня я подробно освящу такой часто встречающийся вопрос, как присадка чашечных мебельных петель («петель-лягушек, как их иногда называют). Разберем этот процесс на примере установки фасада на кухонный короб под мойку. Используются в данном коробе недорогие петли быстрого монтажа с интегрированными доводчиками.

Сначала присаживаем монтажные планки. Для этого петля разбирается. Проводим разметку, откладываем от низа короба следующие размеры: 100 мм (центр нижней петли) и 600 мм (центр верхней пели). Ставим на этих уровнях карандашные отметки.

От них откладываем перпендикуляр 37 мм от которого в каждую сторону по 16 мм (16+16=32). Эти точки желательно засверлить тонким 1 мм сверлом. Прошу прощения за качество фото. Я сначала прикрутил планку, и лишь потом вспомнил о необходимости сфотографировать, поэтому отверстия имеют столь неприглядный вид.

Парой саморезов крепим монтажную планку к стойке короба. Саморезы желательно не затягивать, так как впоследствии потребуется регулировка.

Теперь переходим к более ответственному моменту – присадке фасадов.

На обратной стороне фасада (обязательно определитесь перед разметкой где низ-верх, и право-лево, чтобы потом не было обидно) так же откладываем от нижнего угла вышеупомянутые 100 и 600 мм.

С фасада я не снимаю защитную пленку, чтобы потом не повредить его при транспортировке – не обращайте на нее внимания.

Размечаем отверстие под чашку 21,5-22 мм от края. И отверстия под крепеж петли — по 24 мм в обе стороны от перпендикуляра и 27 мм от края (забыл отметить этот размер на фото). Накалываем эти точки шилом.

На инструменте для сверления таких отверстий остановлюсь чуть подробнее. Называется он сверлом (или фрезой) Форстнера. Нам потребуется диаметр 35 мм. Обратите внимание на центральный шип, который обеспечивает центрирование сверла относительно оси. Он может быть длинным (матовое сверло фирмы Globus) и коротким (желтое Энкор).

• В первом случае он лучше держится на заготовке, то есть, риск смещения фрезы при первичном засверливании ниже, но выше риск продавить этим шипом лицевую сторону.
• Во втором же наклон при первичном засверливании (это актуально для людей, которые будут сверлить простой дрелью) может привести к срыву сверла и царапинам на внутренней поверхности фасада, но риск продавить насквозь меньше.

Лично я бы советовал вам искать второй вариант и ОБЯЗАТЕЛЬНО потренироваться на ненужных детальках.

Теперь сам процесс сверления. Вариант первый – сверление с помощью сверлильного станка (надо сказать, что это идеальный вариант). Выставляем направляющую, устанавливаем центра заготовки под центром сверла, примериваемся.

После чего сверлим на глубину, которая лимитируется упором-ограничителем. Риск порчи фасада при этом стремится к нулю. И на выходе получаются вот такие аккуратные отверстия одинаковой глубины. Причем с минимальным количеством пыли (обратите внимание на пылесосный патрубок за сверлом).

Теперь рассмотрим более распространенный (бытовой) вариант сверления – с помощью простой дрели. Тут требуется большая аккуратность, но, в общем то, тоже нет ничего сложного. При первичном засверливании дрель следует держать строго вертикально, контролируя этот процесс по окружности, которая вырезается подрезными ножами фрезы.

Как только фреза заглубилась в материал на 2-3 мм, она уже не уйдет в сторону, и можно немного расслабиться, но угол желательно все таки держать. Как правило, надо остановиться когда фреза уйдет в материал по уровню верхней ее площадки, но все равно сначала потренируйтесь на обрезках. Можно сверлить в несколько приемов, проверяя глубину чашкой петли, пока не достигнете нужной.

В итоге должно получиться вот такое отверстие под чашку петли и еще пара 1 мм под крепежные саморезы.

Вставляем петли в отверстия. Чтобы их выровнять относительно края фасада, применяем длинный прямой предмет (у меня обрезок ЛДСП, можно второй такой же фасад или линейка), который подпирает спереди петли.

Такая хитрость позволяет точно позиционировать петлю строго перпендикулярно краю фасада (это хорошо видно по положению крепежных отверстий, которые мы размечали ранее).

Крепим петли еще парой саморезов.

Теперь этап навешивания петель на монтажные планки.

Тут я намучался пытаясь одной рукой удержать фасад и еще сфотографировать процесс )).

Прикладываем фасад к месту установки (снизу под него можно что то подложить или придержать ногой, как делал я) и заведя петлю на планку спереди, защелкнуть замок. Если у вас простые дешевые петли, то они так же заводятся спереди, но корпус петли заводится под винт, который имеется на планке. Затягиванием последнего и производится фиксация.

Эти же манипуляции повторяются и с остальными петлями. В принципе, фасад уже закреплен.

Остается выставить его по сторонам короба, то есть провести регулировку. Чашечные петли имеют возможность регулировки во всех трех плоскостях.

Ослабив винты, крепящие монтажную планку к стойке короба, мы получаем возможность переместить фасад вверх/вниз на 1-2 мм. Потом саморезы затягиваем обратно.

Закручивая и выкручивая регулировочный винт, расположенный в передней части петли, мы перемещаем фасад влево-вправо. Этим способом можно наклонять фасад в ту или иную сторону (изменяя положение только одной петли или крутя их в разные стороны).

И наконец, ослабляя и затягивая задний винт, мы перемещаем фасад вперед-назад.

В итоге у нас должно получиться нечто подобное. Фото финала с раскрытым фасадом.

И с закрытым. Видно, что край дверки параллелен грани короба (то есть, регулировка проведена правильно).

Ну и напоследок, разберем, сколько же петель надо вешать на фасад. Ведь понятно, что для больших дверей пары петель будет просто недостаточно. Количество зависит от размеров и массы фасадов. Для наглядности приведу вот такую схему.

Обратите внимание, что масса может сильно варьироваться от используемых материалов.

Разновидности сверл для мебельных петель

Для установки петель используются сверла разного диаметра. Подбирается насадка в зависимости от размера чаши мебельной петли.

Сверло Форстнера

Этот инструмент используют для создания глухого отверстия. Он состоит из головки с 2-4 острыми наконечниками и еще одним наконечником для центровки.

Петли решили устанавливать по месту, чтоб не попасть на полочку в шкафу.

Его устанавливают в намеченную середину отверстия. Крепят сверло в шуруповерт или дрель.

Головка может иметь диаметр 26, 35, 40 мм. Обычно отверстие наносят на глубину 9 мм.

Другие

Другие сверла также выпускаются в нескольких диаметрах: 26, 35, 40 мм. Самыми популярными считаются фрезы на 35 мм, так как такие петли пользуются наибольшим спросом.

Сверло поможет проделать отверстие на необходимую глубину.

Также производители предлагают сверла под нестандартные петли и специальные насадки на профессиональные фрезерные станки.

Что это такое

Спецсверла дают возможность быстро и качественно установить готовые мебельные петли. С их помощью вырезаются отверстия, имеющие определенный размер глубины и диаметр. При этом излишки материала фактически полностью удаляются в процессе сверления.

Когда петли устанавливаются в готовые и обработанные отверстия, крепление получается максимально плотным и надежным. В этом вопросе главное грамотно подобрать диаметр используемого сверла. Отталкиваться следует от показателей диаметра чаши самой мебельной петли. Она может иметь размерные характеристики 22мм, 26мм, 35 мм и не только. Учитывается именно диаметр чаши и соответственно диаметр используемого для монтажа сверла. Купить его можно практически в любом магазине, включая Леруа Мерлен.

Сверло для петель относится к категории специальных сверл фрезерного типа. С их помощью выполняются отверстия в изделиях из древесины и пластика. То есть работать они могут по дереву, ДСП, МДФ, фанере, ЛДСП, пластику и пр.

Разбираемся со сверлом Форстнера

Режущие инструменты с ограничителем по глубине, применяемые для создания глухих отверстий нужного диаметра под установку мебельной петли получил свое официальное название. Это сверло Форстнера.

Выполняется изделие из металлической головки, на которой располагается 2 или же 4 заостренных наконечника. В центре находится еще один наконечник, необходимый для центровки и отметки центра будущего отверстия. Режущий элемент располагается на оси. Саму ось можно зафиксировать непосредственно в обычной дрели, на шуруповерте или на специальном станке. Обычно спецсверло делает отверстие под петли для мебели на глубину 9 мм. Но этот параметр также может меняться. Размеры головки (диаметр) варьируется в зависимости от конкретных задач и фурнитуры. Чаще всего это 26 мм, 35 мм и 40 мм.

Как мы уже говорили, фрезу выбирают исходя из размеров используемой фурнитуры.

Еще стоит затронуть тему размеров самой фрезы, а также зависимости от размеров используемой фурнитуры.

Под «присадкой петли» принято понимать последовательность операций по креплению петли на фасаде (дверце) мебели. Как правило, речь идет о т.н. четырехшарнирных петлях, как самых распространенных при производстве корпусной мебели. Для крепления четырехшарнирной петли на фасад, необходимо с тыльной стороны фасада изготовить специальное посадочное место – глухое отверстие определенного диаметра и глубины. О том, как правильно присадить мебельную петлю с применением минимального набора ручного инструмента пойдет речь в этой статье.

Четырехшарнирная петля (вид со стороны крепления).

Необходимый инструмент:

1. Строительный уголок (угольник).
2. Карандаш.
3. Кернер (не обязательно).
4. Сверло по металлу диаметром 2 мм (не обязательно).
5. Сверло Фостнера диаметром 35 мм (или 26 мм для уменьшенных петель).
6. Электродрель.

Сверло (фреза) Фостнера – весьма распространенная оснастка, применяется для выполнения глухих (не сквозных) отверстий в мягких материалах. При покупке сверла Фостнера, для присадки мебельных петель, необходимо обращать внимание на несколько моментов. Во-первых, игла (центральный острый кончик) сверла должна быть хорошо отцентрована (не иметь заметных биений). Во-вторых, сверло должно иметь твердосплавные (их часто называют победитовыми) резцы, иначе затупится очень быстро. Длина центрирующей иглы — очень важный параметр. Если длина иглы будет слишком большой, то возникает риск просверлить фасад насквозь. Если же длина иглы окажется недостаточной, то сверло (при сверлении ручной дрелью от руки) будет уводить в сторону. Как правило, длину иглы нового сверла приходится уменьшать (стачивать) примерно на 0,5 мм. Профессиональные (станочные) сверла Фостнера имеют уменьшенную длину иглы или не имеют таковой вовсе, так как они предназначены для специальных присадочных станков или обрабатывающих центров, там точность обеспечивается иными средствами. Настоятельно рекомендуется, прежде чем выполнять сверление в фасаде, сделать пробное сверление в аналогичном материале такой же толщины.

Подготовка.

Поверхность верстака, на которой будет выполняться присадка, должна быть ровной, чистой, нескользящей. Под фасад можно подложить, например, лист тонкой резины, кусок вспененного полиэтилена (вид утеплителя) или несколько слоев упаковочной стретч-пленки. Не будет лишним зафиксировать фасад струбцинами. Не забывайте о личной безопасности, при сверлении используйте защитные очки.

Разметка отверстий.

Разметка — ответственная операция. От её точности зависит точность установки петли и правильность ее работы. На рисунке ниже показаны размеры для нанесения разметки. Особое внимание следует уделить отступу 21-22 мм от рабочей (вдоль которой крепятся петли) стороны фасада. Другой отступ (на рисунке справа/слева) не столь важен в плане точности. Главное, чтобы первая и последняя петли фасада располагались на расстояниях от 70 до 150 мм от сторон фасада, смежных с рабочей стороной. Общее количество петель на фасаде может быть две или больше, в зависимости от размеров и веса фасада.

Отступ 21 мм.

Отступ 100 мм.

Кернение центра сверления.

После накернения, все готово к сверлению.

Сверление отверстия для петли.

Перед выполнением сверления, центр сверления рекомендуется накернить. Выполнять сверление необходимо на частоте вращения около 1500 об/мин, слишком высокие обороты приведут к подгоранию материала фасада, фреза быстро затупится из-за перегрева. При сверлении ручной дрелью, рекомендуется выполнять легкие круговые движения (описывающие конус с вершиной на игле сверла) малой амплитуды, это позволит повысить эффективность выборки материала. Так как глубина сверления, по большому счету, контролируется на глаз, то время от времени необходимо останавливать сверление и измерять глубину (проще всего это делать по имеющейся петле). Как правило, бывает достаточно глубины 12 мм.

Дрель со сверлом Фостнера диаметром 35 мм.

Крепление петель на фасад.

Это самая простая операция. Для ее выполнения, нужно вставить петлю в просверленное отверстие, выровнять площадку чаши петли с помощью угольника, наметить карандашом места крепления и, после предварительного кернения и/или засверливания (сверлом диаметром около 2 мм), прикрутить петлю двумя саморезами 3,5×16 мм (длина саморезов зависит от толщины фасада). Небольшую неточность установки (до 1 мм) корректировать не обязательно. При определенном опыте, петлю можно прикручивать без разметки, кернения и засверливания, а просто по приложенному угольнику.

Установка петли в отверстие.

Выравнивание по угольнику и обозначение крепежных отверстий петли карандашом.

Закручивание саморезов.

Мы рассмотрели принцип ручной присадки петли, которую можно выполнить даже в домашних условиях. Однако, рекомендуется присадку петель выполнять на специализированном оборудовании (пусть даже самодельном), самый доступный вариант — обычный сверлильный станок вертикального типа начальной ценовой категории. Это позволит существенно повысить производительность труда, снизит риски порчи фасадов.
