Сверление больших отверстий не составляет проблем, если правильно подобрать инструмент. Например, проведение таких работ может быть необходимо для закрепления швеллера или металлического уголка. Проще всего использовать электродрель, но для получения отверстия диаметром, например, 15 мм требуется приложить много усилий. Чтобы просверлить в металле отверстие большого диаметра, используются специальные приспособления и технология корончатого сверления.
Приспособления для дрелей
Существует несколько приспособлений для дрелей, которые позволяют облегчить процесс и сделать большое отверстие ровным:
- Кондуктор для сверления. Такое приспособление представляет собой корпус, в котором имеется несколько втулок направляющих для сверл разного диаметра. Материал, используемый для создания втулок, имеет большую твердость, чем сверла, поэтому можно не беспокоиться о том, что инструмент при бурении начнет отклоняться в сторону и расширит дыру.
- Направляющая для дрели. Подобное изделие позволяет зафиксировать инструмент таким образом, чтобы во время сверления он не отклонился в сторону. При отсутствии такого изделия инструмент может уйти в сторону, что приведет к созданию неровной кромки. Также его можно закрепить под углом. Но при сверлении металлических изделий обычно это не требуется.
- Стойка для дрели. Подобное изделие, сделанное своими руками, может являться недорогой заменой сверлильного станка, так как позволяет более комфортно осуществлять проведение работ. Закрепленный инструмент при использовании стойки движется по штанге с помощью рычага. При этом полностью исключено смещение, так как просверливаемая заготовка надежно удерживается благодаря наличию струбцины.
Используя указанные изделия, можно значительно облегчить процесс высверливания металлических изделий.
Типы сверл
Для сверления берите только сверла по металлу (а не по дереву, например). Они имеют свою заточку и изготавливаются из определенных видов стали. Самые распространенные имеют маркировку Р6М5 — это быстрорежущая сталь, которую иностранные производители маркируют как HSS.
Для придания дополнительной прочности на приведенные выше сверла наносят нитрид-титановое покрытие. Из-за чего они имеют желтый цвет.
Есть также более прочные Р18, использующиеся соответственно для твердых сталей.
Также для увеличения прочности могут добавлять кобальт, и тогда получается маркировка Р6М5К5.
Ну и самые прочные — это сверла с твердосплавным наконечником. Их применяют для просверливания легированных сталей. Обычную сталь оно тоже возьмет, но покупать его только для этого будет несколько рачительно, так как цена на них довольно высокая, при этом оно хоть и твердое, но все равно тупится. А вот заточить его потом будет трудно, так как для этого требуется алмазный диск, который тоже весьма не дешев, да еще и купить не везде можно.
Особенность глубоких отверстий
Чтобы просверлить в металле глубокое отверстие лучше всего использовать токарный станок. Во время данного процесса обязательно производить охлаждение. При этом стружка должна принудительно отводиться. Периодически инструмент извлекается из заготовки для удаления стружки.
При работе без специализированных приспособлений не стоит утапливать насадку более чем на 2/3 ее длины. Для охлаждения в процессе работы необходимо использовать воду. Если работа производится за несколько подходов, не допускается изменение угла.
Использование смазочных материалов
При сверлении каленой стали возникает серьезное трение. Именно поэтому рекомендуется приобретать и использовать различные смазочные материалы. Среди особенностей подобного метода обработки отметим следующие моменты:
- Для начала проводится обработка зоны сверления. На поверхность, где будет находиться отверстие, наносится небольшое количество смазывающего вещества.
- Масло добавляется на режущую кромку. Для обработки каленой стали требуется небольшое количество вещества, но его время от времени нужно добавлять, так как при вращении инструмента оно разлетается.
- Во время работы рекомендуется делать перерывы для остывания режущей поверхности и обрабатываемой поверхности.
Смазывание стали специальным маслом
Это связано с тем, что масло может снижать температуру режущей кромки.

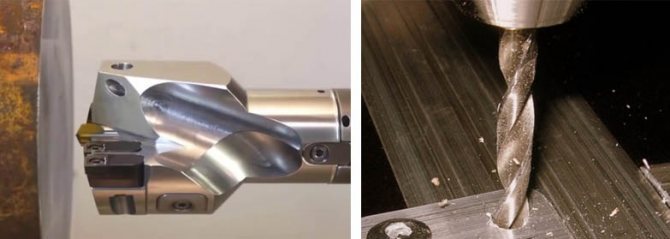

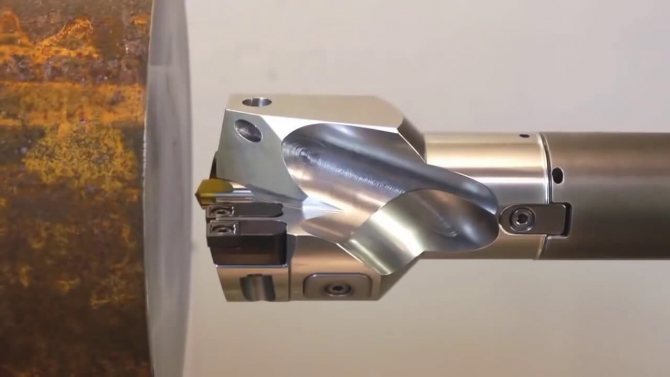

Особенность отверстий большого диаметра
Данная процедура является более сложной, чем глубокое сверление. Работы по вырезанию осуществляются либо при использовании коронки, либо при помощи конусного сверла. Коронки для металла похожи на изделия для бетона и гипсокартона. Отличие заключается только в материале, используемом при создании режущей кромки.
Также сверление может производиться стандартными изделиями в несколько этапов. Для этого сначала используется насадка небольшого диаметра. Затем осуществляется выбор более крупного инструмента.
Наиболее удобным способом является использование конусных сверл. Такие приспособления позволяют за один подход рассверлить отверстие большого размера. Для этого инструмент просто утапливается в материал.
Расчет необходимого усилия пробивки
Процесс вырубки металла характеризуется тем, что в ходе этого процесса появляется довольно сложная схема нагрузки, которая концентрируется в районе места взаимодействия пуансона, прорубаемого материала и матрицы.
Пуансон изготавливают таким образом, что он входит в материал не всем своим торцем, а только внешней кольцевой частью. Ответное воздействие возникает со стороны матрицы. Причем давление, возникающее в зоне взаимодействия этих трех компонентов, распределяется неравномерно.
Другими словами, в процессе вырубки возникает пара сил, которые формируют круговой изгибающий момент. Под его воздействием лист изгибается. В результате этого изгиба зарождается давление, которое оказывает воздействие на пуансон, и на кромку матрицы. Кроме этого, необходимо учитывать и то, что под действием сил трения появляются касательные усилия. Как видно из выше сказанного, при пробивке возникает неоднородное силовое поле. Поэтому, при проведении расчетов применяют условную величину — сопротивление срезу. В результате, проведенных исследований, сопротивление зависит не столько от свойств металла, но и от уровня наклепа, толщины вырубки, зазоров в паре пуансон/матрица и скорости процесса вырубки.

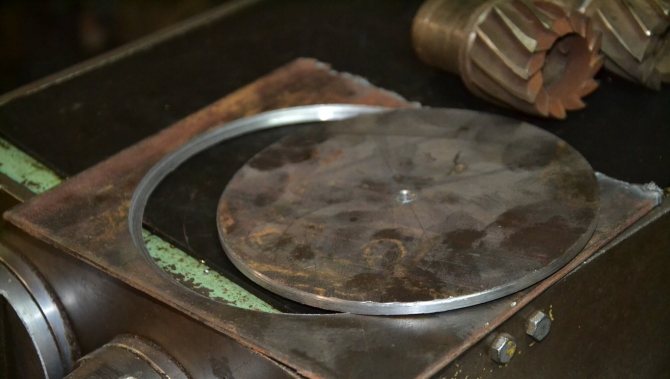

Сверление без лишних хлопот
Во время работы можно использовать насадку небольшого сечения, а также использованный зачистной круг для болгарки. Важно помнить, что он должен иметь меньший диаметр, чем создаваемое отверстие.
Перед проведением работ на заготовке размечается окружность для отверстия, а вторая окружность будет меньше первой на расстояние, равное диаметру используемого сверла. После этого в противоположных местах окружности намечаются 2 отверстия. От них необходимо отступить 3 мм и наметить места для сверления. Таким образом сверление происходит по всей начерченной окружности. При необходимости подработки некоторые участки придется обработать зубилом. В результате создадутся зазубренные края, которые затем нужно будет обточить. Важно следить, чтобы во время проведения работ не происходило увеличение окружности, т. е. не расширять запланированный диаметр.
Конусное сверло
Изготавливаются описываемые типы сверл из инструментальной стали. Хвостовики таких изделий могут быть шестигранными и цилиндрическими. Режущая кромка снимает все заусенцы, поэтому кромка получается ровной. На конце сверлильной головки имеется заточенная вершина, которая позволяет производить предварительное сверление материала.
Используя такие изделия можно:
- производить создание пропилов диаметром до 30 мм;
- забыть о неровных краях;
- проводить растачивание различного диаметра, не меняя насадку.
Благодаря ступенчатым сверлам можно создавать пропилы различного диаметра в листовой стали толщиной до 4 мм. В отличие от простого конусного сверла при использовании таких изделий просверленный диаметр является фиксированным.
К недостаткам можно отнести:
- необходимость в применении инструмента с малыми оборотами и высоким крутящим моментом;
- чувствительность даже к небольшим перекосам.
Несмотря на указанные недостатки, данная насадка позволяет удобно работать с металлическими пластинами, быстро высверливая окружности нужного диаметра.
Коронка по металлу
Обработка металла является сложным процессом, поэтому подобные работы обычно производятся при использовании специализированного оборудования. Чтобы производить работу в бытовых условиях, можно использовать корончатые сверла.
Подобные изделия позволяют сделать края круглыми и отцентрированными. При этом для сверления используется стандартная дрель. Изделия состоят из нескольких частей:
- коронка;
- центровочная насадка;
- хвостовик изделия;
- винты, которые необходимы для закрепления.
При использовании корончатого сверла скорость проведения работ увеличивается до 10 раз. Также к преимуществам можно отнести возможность точно сверлить в диапазоне от 1,2 до 15 см.
При этом во время сверления не нужно производить центровку. Также стоит отметить, что такие сверла по сравнению со спиральными имеют более высокую износоустойчивость.
Перед началом работы производится установка центровочного сверла в центр окружности, после чего и осуществляется сверление. После этого происходит втягивание сверла и работа осуществляется коронкой.
Как сверлить металл
.
Сверлить металл дрелью несколько сложнее, чем дерево, кирпич или бетон. Есть и некоторые особенности.
Практические советы по этому виду работ мы объединили для удобства в пошаговую инструкцию.
- Вам понадобятся такие инструменты: дрель, сверло, охлаждающая жидкость (лучше машинное масло, но можно и воду), кернер, молоток, защитные очки.
- При сверлении металла на горизонтальной поверхности, под изделие подкладываем деревянный брусок и как можно лучше фиксируем. При работе в вертикальном положении жёсткая фиксация крайне важна, так как сверлить нужно строго перпендикулярно.
- Делаем разметку, после этого с помощью кернера и молотка намечаем центр будущего отверстия.
- В небольшую ёмкость наливаем охлаждающую жидкость.
- Надеваем защитные очки.
- Начинаем сверлить. Не оказывайте сильного давления на дрель, ведь работать лучше на малых оборотах. Если дрель мощная, то подойдёт способ кратковременных включений, пока инструмент не успел набрать максимальные обороты.
- Не забываем охлаждать сверло как можно чаще.
- Когда сверление происходит не строго перпендикулярно, а под углом, то велика вероятность что дрель заклинит. Если это произошло, то поставьте переключатель в реверсивное положение. Так вы избежите травм и не сломаете сверло.
- Если всё делали правильно, то даже в бытовых условиях с помощью маломощной дрели вы сможете просверлить отверстие в металле толщиной до 5 мм включительно и диаметром до 10-12 мм. О более сложных задачах мы расскажем ниже.
Работы по сверлению металла
Можно ли сверлом по бетону сверлить металл?
Можно, но это в случае крайней необходимости для неглубоких отверстий с небольшим диаметром. Нерентабельно.
Лучше использовать или стандартные свёрла по металлу с маркой стали Р6М5 или улучшенное — Р6М5К5.
Буква К в маркировке указывает, что это сплав с добавлением кобальта. На рынке можно встретить сверло, которое так и называется «Кобальтовое». За всех производителей ручаться не будем, лишь отметим, что отзывы по практическому применению в подавляющем большинстве случаев — положительные.
Как сверлить ступенчатым сверлом по металлу?
Ступенчатые свёрла универсальны – всего одним можно делать отверстия разного диаметра (от 2 до 40 мм). Наиболее эффективны они при работе с тонким металлом, когда нужно получить аккуратную кромку.
Лучше фиксируются в патроне, их легче заточить, а потому при правильной эксплуатации служат дольше, но и стоят дороже обычных.
В работе с ними принципы те же, но легче сверлить отверстия большого диаметра, чем обычными спиральными свёрлами.
Можно ли победитовым сверлом сверлить металл?
Принцип работы свёрл по металлу – резать, а с победитовой напайкой дробить материалы. Для этого лучше подходит кирпич, бетон, камень. Поэтому, как и говорилось выше, сверлом по бетону, конечно, можно сверлить металл, но оно быстро придёт в негодность и победитовая напайка разрушится.
Обороты
Чем больше диаметр отверстия? тем меньше должны быть обороты. Чем больше глубина? тем постепенно нужно уменьшать давление на дрель. При диаметре сверла до 5 мм крутящий момент не должен быть выше, чем 1200-1500 об/мин. Соответственно, 10 мм в диаметре – не более 700 об/мин, 15 мм – 400 об/мин.
Чем сверлить отверстия в металле большого диаметра?
Как правило, большая часть дрелей для бытового использования мощностью от 500 до 800Вт, что позволяет сверлить отверстия диаметром до 10-12 мм.
Как правильно электродрелью сверлить металл толщиной более 10 мм?
В металле толщиной до 2 мм с помощью ступенчатых свёрл можно делать отверстия до 40 мм. При толщине в 3 мм лучше подойдут биметаллические коронки.
Биметаллические коронки хорошо себя зарекомендовали при работе с нержавеющей и углеродистой сталью, цветными металлами. Также они хорошо справляются с многослойными материалами, такими как дерево, ДСП, фанера, пластик, оргстекло, шифер.
Биметаллическая коронка
При сверлении глубоких отверстий любым инструментом иногда может понадобиться магнит, чтобы извлечь стружку.
Процесс сверления металла
Особое внимание нужно уделить технике безопасности, обязательно берегите глаза от стружки, а если пойдёт перекос и заклинивание – тут же выключите дрель и переставьте крутящий момент на реверсивное движение.
В условиях отсутствия электричества или когда шум работающего инструмента может помешать окружающим (читайте: когда можно делать ремонт, чтобы не ссориться с соседями?)– идеальным решением при сверлении металла будет ручная механическая дрель, так называемый коловорот. Низкие обороты и давление, отсутствие перегрева, как раз то, что нужно. Конечно, есть и минусы – затраты по времени и быстрая утомляемость. Таким нехитрым «дедовским» способом можно сверлить отверстия диаметром до 10 мм.
Надеемся, наши советы будут вам полезны.
Дополнительная информация в этом видео.
.
.
- Смазывающе-охлаждающая жидкость Mecutoil Производитель: Karnasch (Германия) Профессиональная СОЖ для сверления и резки металла.
Как сверлить металл дрелью – подробная пошаговая инструкция
Концентрат для разведения с водой. 5% эмульсия – для нормальной стали и цветных металлов, 10% эмульсия – для нержавеющей и высоколегированной стали, в тяжелых условиях можно использовать в соотношении 50/50, а также в неразбавленном виде. Подробнее >>>
- Смазочно-охлаждающая жидкость ИВКАТ Производитель: Вектор (Россия) СОЖ Ивкат ТУ 0258-141-05744685-95 является полусинтетической водорастворимой смазочно-охлаждающая жидкостью для металлообрабатывающих операций. Применяется для уменьшения температуры, силовых параметров обработки и износа режущего инструмента, штампов и валков. Лезвийная и абразивная обработка чугунов, сталей, сплавов алюминия и меди. Подробнее >>>
- Спрей для сверления Fein Производитель: Fein (Германия) Высокоэффективный аэрозоль Fein для смазки и охлаждения режущего инструмента. Баллончик 300 мл. 1 623 р.Подробнее >>>
- Паста Fein для сверления и резки металла Производитель: Fein (Германия) Паста в аэрозольном баллончике объёмом 300 мл, применяемая при резке и пилении листового металла. 1 357 р.Подробнее >>>
- Смазывающе-охлаждающий аэрозоль Mecutspray Производитель: Karnasch (Германия) СОЖ — аэрозоль Mecutspray. Не содержит фреон, биоразлагаемый состав – экологически безопасное средство для смазки и охлаждения при сверлении и резки черных и цветных металлов. Подробнее >>>
- Смазывающе-охлаждающая мягкая смазка Производитель: Karnasch (Германия) Универсальная паста для металлообработки. Идеальна для использования при сверлении над головой цветных металлов и сталей всех марок. Не содержит соединения хлора. Подробнее >>>
- Смазывающе-охлаждающий воск Производитель: Karnasch (Германия) Специальный воск для цветных металлов. Идеальное средство в условиях, когда недопустимо разбрызгивание или при работе над головой. Подробнее >>>
- Насос для подачи СОЖ Производитель: Karnasch (Германия) Емкость для подачи смазывающе-охлаждающей жидкости Подробнее >>>
Процедуру сверловки можно смело назвать одной из важнейших технологий обработки металлоизделий.
Подписка на новости сайта
Основным назначением сверловки является получение монтажных и технических отверстий различных диаметров, глубины и формы, нарезки резьбы, цекования и зенкерования. Производится данная процедура на сверлильных станках всевозможных размеров и конфигураций. Также занимается производством набивных сальников.
При помощи метода сверловки, осуществляемого на современном оборудовании, и использования специального инструмента производят различные операции, среди которых можно выделить следующие:
· Сверление отверстий цилиндрической формы;
· Сверление отверстий с овальной или многогранной конфигурацией;
· Рассверливание, зенкерование и даже шлифовка уже имеющихся отверстий.
Технология сверловки предполагает возможность получения как глухих, так и сквозных отверстий в металлоконструкциях всевозможных размеров и форм. При этом, используя специальное оборудование, снабженное ЧПУ, можно обеспечить высокую точность отверстий, подготовить изделие, например опоры скользящей к последующей сборке или дальнейшим операциям, прописанным в технологическом процессе.
Применяется такой метод для обработки изделий или заготовок, выполненных из различных видов сталей и чугуна. Естественно, что для каждого материала индивидуально подбирается режущий инструмент (сверло, зенкер, развертка), а также режимы обработки, смазка и прочие параметры.
Такой вид металлообработки как сверловка является незаменимым в различных сферах промышленности, начиная от небольших предприятий, занимающихся мелкосерийным изготовлением комплектующих для техники, так и на крупных заводах, у которых имеется полный цикл производства определенной номенклатуры изделий. Точность обработки, а также характеристики получаемых сверловкой отверстий напрямую зависят от используемых станков, инструмента и технологий.
