Все про терморезисторы, назначение, виды, устройство, принцип действия

Неприхотливость и относительная физическая устойчивость позисторов позволяет их использовать в роли датчика для автостабилизирующихся систем, а также реализовать защиту от перегрузки. Принцип работы этих элементов заключается в том, что их сопротивление увеличивается при нагреве (в отличие от термисторов, где оно уменьшается). Соответственно, при проверке тестером или мультиметром позисторов на работоспособность, необходимо учитывать температурную корреляцию.

Учитывая надпись «РТС», можно констатировать, что данный элемент является позистором «С831». Сформировав запрос в поисковике (например, «РТС С831 datasheet»), находим спецификацию (даташит). Из нее мы узнаем наименование (B59831-C135-A70) и серию (B598*1) детали, а также основные параметры (см. рис. 3) и назначение. Последнее указывает, что элемент может играть роль самовосстанавливающегося предохранителя, защищающего схему от КЗ (short-circuit protection) и перегрузки (overcurrent).

Что такое терморезистор, общие положения

Терморезистор — полупроводниковый элемент с меняющимися характеристиками (по сопротивлению) в зависимости от температуры. Изделие изобрели в 1930 году, а его создателем считается известный ученый Самуэль Рубен.

С момента появления терморезистор получил широкое распространение в радиоэлектронике и успешно применяется во многих смежных сферах.

Деталь изготавливается с применением материалов, имеющих высокий температурный коэффициент (ТК). В основе лежат специальные полупроводники, по характеристикам превосходящие наиболее чистые металлы и их сплавы.

При получении главного резистивного элемента применяются оксиды некоторых металлов, галогениды и халькогениды. Для изготовления используется медь, никель, марганец, кобальт, германий, кремний и другие вещества.

В процессе производства полупроводнику придется разная форма. В продаже можно найти терморезисторы в виде тонких трубок, крупных шайб, тонких пластинок или небольших круглых элементов. Некоторые детали имеют габариты, исчисляемые несколькими микронами.

Основные виды терморезисторов — термисторы и позисторы (с отрицательным и положительным ТКС (температурный коэффициент сопротивления) соответственно. В термисторах с ростом температуры сопротивление падает, а позисторах, наоборот, увеличивается.

Классификация резисторов

Три резистора разных номиналов для поверхностного монтажа (SMD), припаянные на печатную плату

Резисторы являются элементами электронной аппаратуры и могут применяться как дискретные компоненты или как составные части интегральных микросхем. Дискретные резисторы классифицируются по назначению, виду ВАХ, по способу защиты и по способу монтажа, характеру изменения сопротивления, технологии изготовления.

По назначению:

• резисторы общего назначения;
• резисторы специального назначения: высокоомные (сопротивления от десятка МОм до единиц ТОм, рабочие напряжения 100—400 В);
• высоковольтные (рабочие напряжения — десятки кВ);
• высокочастотные (имеют малые собственные индуктивности и ёмкости, рабочие частоты до сотен МГц);
• прецизионные и сверхпрецизионные (повышенная точность, допуск 0,001 — 1 %).

По характеру изменения сопротивления:

• постоянные резисторы;
• переменные регулировочные резисторы;
• переменные подстроечные резисторы.

По способу защиты от влаги:

• незащищённые;
• лакированные;
• компаундированные;
• впрессованные в пластмассу;
• герметизированные;
• вакуумные.

По способу монтажа:

• для печатного монтажа;
• для навесного монтажа;
• для микросхем и микромодулей.

По виду вольт-амперной характеристики:

• линейные резисторы;
• нелинейные резисторы: варисторы — сопротивление зависит от приложенного напряжения;
• терморезисторы — сопротивление зависит от температуры;
• фоторезисторы — сопротивление зависит от освещённости;
• тензорезисторы — сопротивление зависит от деформации резистора;
• магниторезисторы — сопротивление зависит от величины магнитного поля.
• мемристоры (разрабатываются) — сопротивление зависит от протекавшего через него заряда (интеграла тока за время работы).

По виду используемых проводящих элементов:

• Проволочные резисторы. Наматываются из проволоки или ленты с высоким удельным сопротивлением на какой-либо каркас. Обычно имеют значительную паразитную индуктивность. Для снижения паразитной индуктивности почти всегда выполняются с бифилярной намоткой. Высокоомные малогабаритные проволочные резисторы иногда изготавливают из микропровода. Иные типы резисторов называются непроволочными резисторами.
• Непроволочные резисторы. Резистивный элемент представляет собой объёмную структуру физического тела или поверхностного слоя, образованного на изоляционных деталях (тонкую плёнку металлического сплава или композитного материала с высоким удельным сопротивлением, низким коэффициентом термического сопротивления, обычно нанесённую на цилиндрический керамический сердечник). Концы сердечника снабжены напрессованными металлическими колпачками с проволочными выводами для монтажа. Иногда, для повышения сопротивления, в плёнке исполняется винтовая канавка для формирования спиральной конфигурации проводящего слоя. Сейчас это наиболее распространённый тип резисторов для монтажа в отверстия печатных плат. По такому же принципу выполнены резисторы в составе гибридной интегральной микросхемы: в виде металлических или композитных плёнок, нанесённых на обычно керамическую подложку методом напыления в вакууме или трафаретной печати.

По виду применяемых материалов:

• Углеродистые резисторы. Изготавливаются в виде плёночных и объёмных. Плёнки или резистивные тела представляют собой смеси графита с органическими или неорганическими веществами.
• Металлопленочные или металлоокисные резисторы. В качестве резистивного материала используется тонкая металлическая лента.
• Композиционные резисторы.
• Проволочные резисторы.
• Интегральный резистор. Резистивный элемент — слаболегированный полупроводник, формируемый в кристалле микросхемы в виде обычно зигзагообразного канала, изолированного от других цепей микросхемы p-n переходом. Такие резисторы имеют большую нелинейность вольт-амперной характеристики. В основном используются в составе интегральных монокристаллических микросхем, где применить другие типы резисторов принципиально невозможно.

Где используется (сфера применения)

Терморезисторы активно применяются в разных сферах, тесно связанных с электроникой. Они особенно важных при реализации процессов, зависящих от правильности настройки температурного режима.

Такой подход актуален для компьютерных технологий, устройств передачи информации, высокоточного промышленного оборудования и т. д.

Распространенный способ применения терморезисторов — ограничение токов, возникающих в процессе пуска аппаратов.

При подаче напряжения к БП конденсатор быстро набирает емкость, что приводит к протеканию повышенного тока. Если не ограничить этот параметр, высок риск повреждения (пробоя) диодного моста.

Для защиты дорогостоящего узла применяется термистор — элемент, ограничивающий ток в случае резкого нагрева. После нормализации режима температура снижается до безопасного уровня, и сопротивление термистора возвращается до первоначального уровня.

Маркировка

Существует два способа маркировки – буквенно-цифровая и цветовая, в виде колец и полосок. Единых требований для буквенной маркировки не существует – разные производители применяют свои варианты обозначений. Например, на дисковом термисторе могут стоять символы «15D-30», что расшифровывается так: номинальное сопротивление 15 Ом, диаметр изделия 30 мм. Здесь значение диаметра прямо связано с рассеиваемой мощностью – чем больше диаметр, тем больше рассеиваемая мощность термистора.

Заметим, что у другого производителя эти же параметры могут маркироваться совсем другим способом. Поэтому лучше пользоваться технической документацией изготовителя изделия.

Устройство и виды

Терморезистор — полупроводниковый элемент, который в зависимости от вида меняет сопротивление при росте/снижении температуры. Сегодня выделяется два вида изделий:

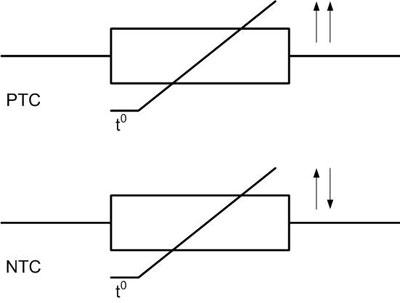

1. Термисторы — детали с негативным температурным коэффициентом (NTC). Их особенность состоит в падении сопротивления при росте температуры.



2. Позисторы — элементы, имеющие «плюсовой» температурный коэффициент (PTC). В отличие от прошлого вида, при повышении T сопротивление, наоборот, растет.



В зависимости от типа полупроводника при его производстве применяются разные элементы. Как отмечалось, при создании резистивных элементов используются оксиды, халькогениды и галогениды различных металлов, а конструктивное исполнение может меняться в зависимости от сферы назначения.

Типы по принципу действия

Терморезисторы различаются по принципу действия. Выделяется два типа:

1. КОНТАКТНЫЕ. К этой категории относятся термопары, термодатчики, заполненные термометры и термометры биметаллического типа.



2. БЕСКОНТАКТНЫЕ. В эту группу входят терморезисторы, построенные на инфракрасном принципе действия. Они активно применяются в оборонной сфере, благодаря способности выявлять тепловое излучение ИК и оптических лучей (выделяются газами и жидкостями).



   Читайте также:  Контакты разъемов VGA, DVI, HDMI, YC, SCART

Классификация по температурному срабатыванию

Терморезисторы отличаются по температуре, на которую они реагируют при срабатывании. С этой позиции выделяются следующие типы деталей:

1. НИЗКОТЕМПЕРАТУРНЫЕ. Такие элементы срабатывают при температуре ниже 170 Кельвинов (минус 1020С). 1 Кельвин = минус 272,150С.
2. СРЕДНЕТЕМПЕРАТУРНЫЕ. Здесь диапазоне работы выше и находится между 170 и 510 Кельвинами.
3. ВЫСОКОТЕМПЕРАТУРНЫЕ. Терморезисторы такого класса работают при температурах от 570 Кельвинов.
4. ОТДЕЛЬНЫЙ КЛАСС. Выделятся также индивидуальная группа высокотемпературных термических резисторов, работающих в диапазоне от 900 до 1300 К.

Вне зависимости от вида (позисторы, термисторы) терморезисторы могут работать в разных температурных режимах и внешних условиях. При эксплуатации в условиях частых изменений температур первоначальные параметры детали могут меняться.

Речь идет о двух параметрах — сопротивлении детали в условиях комнатной температуры и коэффициенте сопротивления.

Классификация термисторов

Габариты и конструкция терморезисторов различны и зависят от области их применения.

Форма термисторов может напоминать:

• плоскую пластину;
• диск;
• стержень;
• шайбу;
• трубку;
• бусинку;
• цилиндр.

Самые маленькие терморезисторы в виде бусинок. Их размеры меньше 1 миллиметра, а характеристики элементов отличаются стабильностью. Недостатком является невозможность взаимной подмены в электрических схемах.

Классификация терморезисторов по числу градусов в Кельвинах:

• сверх высокотемпературные — от 900 до 1300;
• высокотемпературные — от 570 до 899;
• среднетемпературные — от 170 до 510;
• низкотемпературные — до 170.

По виду нагрева

По способу нагревания терморезисторы делятся на два типа:

1. ПРЯМОГО НАГРЕВА. Подразумевается изменение температуры детали под действием окружающего воздуха или тока, протекающего через деталь. Устройства с прямым нагревом чаще всего применяются для решения двух задач — изменения температуры или восстановления нормального режима. Такие терморезисторы применяются в градусниках, ЗУ, термостатах и других устройствах.
2. КОСВЕННОГО НАГРЕВА. В отличие от прошлого типа здесь нагрев происходит из-за элементов, находящихся в непосредственной близости от резистора. Узлы никак не взаимосвязаны. При таком подходе сопротивление полупроводника обуславливается изменением тока, который проходит через близлежащий элементы. Терморезисторы, работающие на косвенном принципе, нашли применение в мультиметрах (комбинированных приборах).

Главные параметры терморезисторов

При выборе детали важно ориентироваться на ее показатели и характеристики, меняющиеся в зависимости от типа, производителя, исходного материала и других показателей.

При выборе изделия нужно выяснить главные параметры и определить, подходят они для решения поставленной задачи или нет.

Параметры терморезисторов:

1. ГАБАРИТЫ. При покупке нужно быть уверенным, что деталь подходит по размеру и поместится на плате (в схеме).
2. СОПРОТИВЛЕНИЯ RT и RT. Параметры измеряются в Омах и указываются применительно к текущей температуре в градусах Цельсия или Кельвинах. Если деталь рассчитана на работу при температурах от -100 до +200 градусов Цельсия, температурный режим для окружающей среды принимается на уровне 20-25 градусов Цельсия.
3. ПОСТОЯННАЯ ВРЕМЕНИ Τ (СЕК). Параметр отражает тепловую инерционность. При расчете учитывается время, которое необходимо для изменения температуры термического резистора на 63% от разницы t детали и окружающего воздуха. В большинстве случаев этот параметр принимается равным 100 градусов Цельсия.
4. ТКС (в % на один градус Цельсия). Как правило, этот показатель прописывается для той же температуры t, что и холодное сопротивление. В такой ситуации при обозначении используются другие цифры — at.
5. Мощность рассеивания Pmax (предельно допустимый параметр), Вт. По этому показателю можно судить о пределе, до достижения которого в полупроводнике не происходит необратимых изменений (параметры остаются прежними). При этом превышение температуры tmax при достижении Pmax исключено.
6. Температура tmax — максимально допустимый параметр, при котором характеристики терморезистора длительное время остаются без изменений (на установленном производителем уровне).
7. Коэффициент энергетической чувствительности (измеряется в Вт/проценты*R). Обозначение — G. Показатель отражает мощность, которую необходимо рассеять на детали для снижения параметра R на один процент.
8. Коэффициент рассевания (измеряется в Вт на один градус Цельсия). Условное обозначение — H. Параметр отражает мощность, которая рассеивается на термическом резисторе при разнице в температурных режимах детали и окружающего воздуха на один градус.

Рассмотренные выше коэффициенты (G и H) зависят от характеристик применяемого полупроводника и особенностей обмена тепла между изделием и окружающей его средой. Параметры связаны друг с другом через специальную формулу — G=H/100а.

1. Теплоемкость (измеряется в Джоулях на один градус Цельсия). Условное обозначение — C. Показатель отражает объем тепла (энергии), необходимой для нагрева терморезистора на один градус.

Некоторые рассмотренные параметры связаны друг с другом. В частности, постоянная времени τ равна отношению между теплоемкостью и коэффициентом рассеивания.

При покупке позитрона, кроме указанных выше параметров, нужно учесть интервал позитивного температурного сопротивления и кратность изменения R в секторе положительного ТКС.

Проверка работоспособности

Проверить тиристор можно либо при помощи мультиметра, либо создав простенькую проверочную схему. Если при прозвонке иметь перед глазами технические характеристики, можно заодно проверить сопротивление переходов.

Один из видов: силовой Т122-25

Прозвонка мультиметром

Для начала разберем прозвонку мультиметром. Переводим прибор в режим прозвонки.

На цифровых мультиметрах есть режим прозвонки, который позволяет проверять полупроводниковые приборы

Далее поочередно прикасаемся щупами к парам выводов:

• При подключении щупов к аноду и катоду, прибор должен показывать обрыв — «1» или «OL» в зависимости от мультиметра. Если отображаются иные показатели хоть в одном направлении, тиристор пробит.
• Между анодом и управляющим электродом (выводом) должно быть небольшое сопротивление в одном из направлений. В противоположном — обрыв. Если в обоих направлениях или обрыв, или небольшое сопротивление — элемент поврежден.

Обратите внимание, что величина сопротивления у разных серий разная — на это не стоит обращать особого внимания. Если хотите проверить и сопротивление переходов, посмотрите в технических характеристиках

Схема проверки работоспособности тиристора мультиметром

На рисунке представлены схемы испытаний. Крайний справа рисунок — усовершенствованный вариант с кнопкой, которую устанавливают между анодом и управляющим выводом. Для того чтобы мультиметр зафиксировал протекающий по цепи ток, кратковременно нажимаем на кнопку.

При помощи лампочки и источника постоянного тока (батарейка тоже пойдет)

Если мультиметра нет, можно проверить тиристор при помощи лампочки и источника питания. Подойдет даже обычная батарейка или любой другой источник постоянного напряжения. Вот только напряжение должно быть достаточным для того, чтобы засветить лампочку. Потребуется еще сопротивление или обычный кусок проволоки. Из этих элементов собирается простая схема:

Схема проверки тиристора при помощи лампочки и источника питания

• Плюс от источника питания подаем на анод.
• К катоду подключаем лампочку, второй ее вывод подключаем к минусу источника питания. Лампочка не горит, так как термистор заперт.
• Кратковременно (при помощи куска проволоки или сопротивления) соединяем анод и управляющий вывод.
• Лампочка загорается и продолжает гореть, хотя перемычка убрана. Термистор остается в открытом состоянии.
• Если выкрутить лампочку или выключить источник питания, то лампочка, естественно, погаснет.
• Если восстановить цепь/питание, она не загорится.

Заодно с проверкой, эта схема позволяет понять принцип работы тиристора. Ведь картинка получается очень наглядной и понятной.

Базовые характеристики терморезисторов

При оценке терморезисторов нужно учесть и проанализировать их характеристики:

1. Вольтамперная характеристика — кривая на графике, показывающая зависимость напряжения на образце от проходящего через терморезистор тока. График рисуется с учетом теплового равновесия с окружающей природой. Для позисторов и термисторов графики различаются.
2. Температурная характеристика. При построении графика снимается зависимость сопротивления от температуры в определенном режиме. По оси R выставляется параметр по принципу десятикратного увеличения (10Х), а по оси времени пропускается участок в диапазоне от нуля до 223 Кельвинов.
3. Подогревная характеристика. С помощью графика можно увидеть параметры термических резисторов, работающих на косвенном принципе. Иными словами, кривая отражает зависимость сопротивления детали от подаваемой к нему мощности. При указании графика масштаб по сопротивлению берется с учетом 10Х.

Общий принцип действия

Терморезисторы делаются максимально чувствительными к изменению температурного режима, ведь на этом принципе они и работают. При отсутствии нагрева атомы, входящие в состав детали, находятся в правильном порядке и формируют длинные ряды.

В случае нагрева количество активных «переносчиков» заряда растет. Чем больше таких единиц, тем выше проводимость материала.

При изучении кривой зависимости сопротивления от температуры можно увидеть характеристику нелинейного типа. При этом лучшие характеристики терморезистор показывает в диапазоне от -90 до +130 градусов.

Важно учесть, что принцип действия таких деталей строится на корреляции между температурным режимом и металлами в составе детали.

Сам терморезистор изготавливается с применением полупроводниковых составов (оксидов, марганца, меди, никеля, силикатов, железа и других). Такие компоненты способны реагировать на малейшее изменение в температуре.

Создаваемое электрическое поле подталкивает электрон, который перемещается до момента удара об атом. По этой причине движение электрона затормаживается.

При росте температуры атомы двигаются активнее. При таких обстоятельствах исходный актом быстрее столкнется с другим элементом. В результате возникает дополнительное сопротивление.

После снижения рабочей температуры электроны «падают» в нижние валентные уровни и переходят в невозбужденное состояние. Иными словами, они меньше перемещаются и не создают такого сопротивления.

В случае повышения температуры растет и показатель R. Но здесь нужно учесть тип терморезистора, от которого зависит принцип повышения и роста сопротивления при изменении температурного режима.

NTC

Терморезисторы NTC — изделия, имеющие отрицательный температурный коэффициент. Их особенность — повышенная чувствительность, высокий температурный коэффициент (на один или два порядка выше, чем у металла), небольшие габариты и широкий температурный диапазон.

Полупроводники NTC удобны в применении, стабильны в работе и способны выдерживать большую перегрузку.

Особенность NTC в том, что их сопротивление увеличивается при снижении температуры. И наоборот, если t снижается, параметр R растет. При изготовлении таких деталей применяются полупроводники.

Принцип действия прост. При повышении температуры число носителей заряда резко растет, и электроны направляются в зону проводимости. При изготовлении детали, кроме полупроводников, могут применяться и переходные металлы.

При анализе NTC нужно учесть бета-коэффициент. Он важен в случае, если изделие применяется при измерении температуры, для усреднения графика и вычислений с помощью микроконтроллеров.

Как правило, термисторы NTC применяются в температурном диапазоне от 25 до 200 градусов. Следовательно, их можно использовать для измерений в указанном пределе.

Отдельного нужно рассмотреть сфера их использования. Такие детали имеют небольшую цену и полезны для ограничения пусковых токов при старте электрических двигателей, для защиты Li аккумуляторов, снижения зарядных токов блока питания.

Терморезистор NTC также используется в автомобиле — датчик, применяемый для определения точки отключения и включения климат-контроля в машине.

Еще один способ применения — контроль температуры двигателя. В случае превышения безопасного предела, подается команда на реле, а дальше двигатель глушится.

ПАРАМЕТРЫ, ИСПОЛЬЗВАНИЕ, ПРИНЦИП РАБОТЫ

Термистор — полупроводниковый резистор в котором наиболеее ярко выражена зависимость сопротивления полупроводника от температуры. Широко используются в качестве термодатчиков и ограничителей тока. О последних и поговорим. Термистор — терморезистор с отрицательной зависимостью сопротивления от температуры, т.е. с повышением температуры сопротивление уменьшается. Рассматриваемые в данной статье термисторы служат для ограничения тока в момент включения импульсных блоков питания в сеть — софтстарта. Необходимость ограничивать ток возникает по причине разряженного конденсатора фильтра первичного питания, что по сути в самый первый момент времени является коротким замыканием для сети 220 вольт. Падение на входном L фильтре и диодном мосте в рассчет не беруться — их сопротивление сравнительно не велико. Чем меньше емкость конденсатора фильтра первичного питания тем короче будет время этого короткого замыкания и при использовании конденсаторов не большой емкости (до 100 мкФ) ограничение тока находится в категории ЖЕЛАТЕЛЬНО

. При емкости первичного конденсатора выше 100 мкФ ограничение тока переходит в категорию
ОБЯЗАТЕЛЬНО
. Самым простым способом ограничения тока является термистор — терморезистор который будет установлен последовательно с блоком питания по сети 220 вольт. Терморезистор при увеличении протекающего через него тока будет нагреваться за счет падения напряжения на нем и уменьшать свое сопротивление, тем самым ограничивая ток как в момент включения, так и во время работы. Основные параметры термистора для ограничения пускового тока сведены в таблицу:
ЗНАЧЕНИЕ ПАРАМЕТРОВ

Основных термисторов для ограничения тока в блоках питания два типа — SCK и NTC. SCK серия обычно зеленого цвета, а NTC черные.

При выборе термистора необходимо учитывать какой емкости используется конденсатор в фильтре первичного питания и какой максимальный ток будет протекать через термистор. Именно по эти параметры дают понимание о том какая нагрузочная характеристика у термистора и чем выше нагрузка тем большего размера придется использовать термистор. Именно поэтому термисторы разделены по типоразмерам и сопротивлению. Серия SCK начинается от 5 мм в диаметре и заканчивается 30 мм в диаметре. NTC имеет более скромный выбор — от 9 до 20 мм. Оба типа термисторов способны разогреваться до 200 градусов, поэтому при разработке печатной платы следует предусмотреть достаточное расстояние от термистора до других компонентов схемы и и обеспечить хорошую теплоотдачу с выводов термистора в печатную плату, чтобы при нагреве он не самовыпаялся. Для этого у термисторов оставляют максимально возможной длины выводы и довольно часто используют полые заклепки в печатной плате, в которые термисторы и впаиваются. Найти подробную информацию (даташит) для лентяев по NTC не удалось, а вот по серии SCK удалось найти довольно подробный даташит, в котром кроме основных электрических параметров указана максимальная емкость конденсатора, которую термистор может зарядить без выхода из строя. Даташник хоть и подробный, но довольно не удобный в использовании — переходящая со страницы в страницу таблица заставляет довольно много крутить колесы мыши, что не очень удобно. Поэтому табличка была порезана на фрагменты согласно типоразмерам термисторов.

При использовании термистора в качестве ограничителя тока крайне желательно знать, какой термистр сможет заряжать какую емкость. Однако в даташника на термисторы серии NTC емкость заряжаемого конднесатора не указывается.

Сравнив базовые параметры термисторов серии SCK и NTC не трудно сделать вывод, что параметры довольно похожи, но у термистора NTC сопротивление в нагретом состоянии несколько меньше. Но до НАГРЕТОГО

состояния термистор дойти не успеет — гораздо раньше сработает реле, шунтирующее термистор и ток через термистор перестанет протекать. Исходя из этого можно вполне заключить, что емкость заряжаемого конденсатора будет зависить в конечном итоге от размера термистора, а предпочтение придется отдать темисторам серии NTC, поскольку они как минимум в 2 раза дешевле серии SCK. Ну а чтобы каждый раз не шариться по таблицам лучше составить отдельную, финальную таблицу, в которой указать зависимость емкости заряжаемого конденсатора от размера термистора. Для большей надежности проектируемого блока питания в таблице укажем МИНИМАЛЬНОЕ значение емкости в типоразмере термистора:

Какой термистр для заряда какой емкости определились. Однако во время включения нужно чтобы еще диодный мост остался целым, а для этого необходимо вычислить какой ток будет протекать через термист в момент включения, чтобы он не превысил максимальный ток диодного моста. И было бы не плохо узнать сколько времени через термистр будет заряжать конденсатор фильтра первичного питания, т.е. через сколько можно включать реле софт старта, если таковое имеется. Для примера возьмем диодный мост KBPC5010, емкость первичного конденсатора 1000 мкФ и валяющиеся на полке термисторы NTC5D-20 и NTC8D15. Все это будет работать совместно и системой мягкого старта на реле. Максимальный ток через диодный мост можно вычисть по закону Ома: I = U / R

, где I — ток, U — амплитудное значение переменного напряжения и R — сопротивление термистора в холодном состоянии. Поскольку мы самостоятельно задаем диапазон питающих напряжений для блока питания, то значение напряжения выбираем самостоятельно, согласно техническому заданию. Допустим у нас блок питания должен работать в диапазоне напряжни от 180 до 260 вольт. Следовательно амплитудное значение напряжения будет равно 260 х 1,414 = 368 вольт. Для термистора NTC5D-20 значение тока через диодный мост составит: I = 368 / 5 = 73 А Причем значение тока в первый момент времени не будет зависеть от емкости конденсатора. От емкости конденсатора будет зависеть сколько времени ток около 70 ампер будет идти через диодный мост. В любом случае даже для диодного моста KBPC5010 значение тока значительно превышает максимальное значение, а проверять границы технологического запаса лично мне не хочется. Да и искра при включении прибора в розетку будет не маленькая. NTC8D15 даже расчитывать смысла нет — максимальная емкость, которую он сможет зарядить без самоликвидации составляет 680 мкФ. Используя последовательное сопротивление двух термисторов получаем сопротивление в 10 Ом и 18 Ом соответственно для NTC5D-20 и NTC8D15. Мгновенное значение тока для NTC5D-20 получается: I = 368 / 10 = 37 А Диодный мост уже выдержит, но не факт, что автоматы на счетчике не отреагируют на подобный ток. Если автоматы на 25 ампер, да еще солидного производителя скорей всего их выбьет. Два последовательных термистора NTC8D15 уже смогут зарядить емкость в 1300 мкФ, а это больше требуемой 1000 мкФ, указанной в техзадании. Мгновенное значение тока получаем: I = 368 / 16 = 23 А Это уже более приемлемый вариант и его можно было бы оставить, но… Габариты у NTC8D15 несколько меньше, чем у NTC5D-20, поэтому используем ТРИ термистора (по печатной плате будет более удобная разводка) NTC8D15 и получаем максимальный ток: I = 368 / 24 = 15 А Осталось вычислить через сколько времени уже можно включать реле софтстарта. Тут придется вывалить чуть больше формул, чем закон Ома, поэтому пойдем по ЛЕНИВОМУ пути — воспользуемся онлайн калькулятором, который мне удалось нарять в интернете и который любезно предоставляет коды для встраивания на свои страницы. В строке ЭДС источника подставляем наши 368 вольт, в строке Сопротивление ставим сопротивление трех термисторов, в строке Емкость ставим 1000 мкФ. Рассчет происходит автоматически в браузера Опера и Гугл, иначе нажимайте кнопку РАССЧИТАТЬ. В строке Время зарядки конденсатора до 99.2%, миллисекунд уже появилось значение времени, через которое уже можно включать реле софстарта. Однако это время равно 120 мС, а период для 50 Гц сетевого напряжения у нас равен 20 мС, следовательно у нас пройдет как минимум 6 периодов, т.е. 12 полуволн синусоды будут заряжать емкость, а это не постоянное напряжение, предусмотренное калькулятором. Поэтому это значение для запаса просто умножаем на 2 и в строку Время зарядки вводим 240 мС.

ЗАРЯД КОНДЕНСАТОРА

PLANETCALC, Заряд конденсатора от источника постоянной ЭДС

Итак мы получили результат: Для ограничение пускового тока нашего блока питания необходимо 3 термистора NTC8D15, соединенных последовательно, при этом пусковой ток ограничивается 15-ю амперами. Реле софтстарта можно включать через 240 мС с момента подачи питания. Откровенно говоря данный рассчет как раз для случая ЭТО НАДО БЫЛО ЕЩЕ ВЧЕРА, т.е. рассчет сделан для тех элементов, которые есть в наличии прямо СЕЙЧАС

. Если же проектируется блок питания, то следует ограничить пусковой ток до величины хотя бы 5 ампер, а для этого использовать 4-5 штук NTC10D11 ограничив ток на уровне 7-9 ампер. Предвижу возражения, мол
А ЗАЧЕМ ТАК? МОЖНО И РЕЗИСТОРАМИ ОБОЙТИСЬ!
Конечно можно. И на производстве используются все
ТРИ
вида ограничения пускового тока: При помощи керамических резисторов; При помощи термисторов; При помощи пленочных конденсаторов.

А вот что именно использовать для ограничения тока решают технолог и экономист — что дешевле, что надежней, что компактней, что удобней монтировать при производстве. Под занавес калькулятор тока разряда конденсатора — бывает и такое, что конденсатор нужно разряжать принудительно и быстро. В блоках питания обычно используют резисторы на 1-2 Вт номиналом от 100 кОм, чтобы после выключения конденсаторы первичного питания разряжались.

РАЗРЯД КОНДЕНСАТОРА

PLANETCALC, Разряд конденсатора через сопротивление
Адрес администрации сайта

PTC

В отличие от рассмотренных выше терморезисторов, PTC — термисторы, имеющие положительный коэффициент сопротивления. Это означает, что в случае нагрева детали увеличивается и ее сопротивление. Такие изделия активно применялись в старых телевизорах, оборудованных цветными телескопами.

Сегодня выделяется два типа PTC-терморезисторов (от числа выводов) — с двумя и тремя отпайками. Отличие трехвыводных изделий заключается в том, что в их состав входит два позитрона, имеющих вид «таблеток», устанавливаемых в одном корпусе.

Внешне может показаться, что эти элементы идентичны, но на практике это не так. Одна из «таблеток» имеет меньший размер. Отличается и сопротивление — от 1,3 до 3,6 кОм в первом случае, и от 18 до 24 Ом для второй такой таблетки.

Двухвыводные терморезисторы производятся с применением полупроводникового материала (чаще всего Si — кремний). Внешне изделие имеет вид небольшой пластинки с двумя выводами на разных концах.

Терморезисторы PTC применяются в разных сферах. Чаще всего их используют для защиты силового оборудования от перегруза или перегрева, а также поддержания температуры в безопасном режиме.

Главные направления применения:

1. Защита электрических двигателей. Задача изделия состоит в защите обмотки от перегорания при клине ротора или в случае поломки системы охлаждения. Позистор играет роль датчика, подключаемого к управляющему прибору с исполняющим реле, контакторами и пускателями. При появлении форс-мажорной ситуации сопротивление растет, а сигнал направляется к управляющему элементу, дающему команду на отключение мотора.
2. Защита трансформаторных обмоток от перегрева или перегруза. В такой схеме позистор устанавливается в цепи первичной обмотки.
3. Нагревательный узел в пистолетах для приклеивания.
4. В машинах для нагрева тракта впуска.
5. Размагничивание ЭЛТ-кинескопов и т. д.

Конструкция и применение

Современные фоторезисторы изготавливают из селенида свинца, сульфида свинца, антимонида индия, но чаще всего из селенида и сульфида кадмия и кадмия. Спектральная характеристика сульфида кадмия практически полностью совпадает с устройством человеческого глаза. Длина волны пиковой чувствительности – 560-600 нм, что соответствует видимой части спектра.

Для изготовления элемента из сульфида кадмия, высокоочищенный порошок смешивают с инертными связующими веществами. Затем, эту смесь спекают и прессуют. В вакуумной среде на основание с электродами наносят тонкий фоточувствительный слой в виде извилистой дорожки. Затем, основание помещается в прозрачную оболочку, для защиты фоточувствительного элемента. Основной областью применения этих радио элементов является автоматика, с помощью них можно создать простые и надежные схемы фотореле без использования токовых усилителей.

Такие фотореле применяются в системах управления и контроля. В измерительной технике фоторезисторы используются для измерения высоких температур в различных технологических процессах. У фоторезисторов обязательно определен и диапазон температуры. Если использовать датчик при разных температурах, то следует обязательно ввести уточняющие преобразования, т.к. свойство сопротивления зависит от внешней температуры.

Для характеристики интенсивности света используют физическую величину освещённость (обозначение E), что показывает количество светового потока, достигающего какой-либо поверхности. Для измерения единицы имеется люкс (лк), где 1 люкс означает, что на поверхность размером 1 m2 равномерно падает световой поток в 1 люмен (лм). В реальной жизни свет практически никогда не падает на (жилую) поверхность равномерно и поэтому освещённость получается больше в среднем значении. Для сравнения приведены некоторые примеры освещённости:

Как проверить с помощью мультиметра

Важный вопрос при эксплуатации термисторов — знание принципов их проверки. При оценке исправности нужно понимать, что термисторы бывают двух видов — с положительными и отрицательным температурным коэффициентом (об этом упоминалось выше). Следовательно, сопротивление детали снижается или уменьшается с ростом температуры.

С учетом этого факта для проверки термистора потребуется всего два элемента — паяльник для нагрева и мультиметр.

Алгоритм действий:

1. Перевод прибора в режим замера сопротивления.
2. Подключение щупов к клеммам терморезистора (расположение не имеет значения).
3. Фиксация сопротивления на бумаге и поднесение нагретого паяльника к детали.
4. Контроль сопротивления (оно растет или падает в зависимости от вида терморезистора).
5. Если сопротивление снижается или увеличивается, полупроводник работает правильно.

Для примера можно использовать термистор NTC типа MF 72. В нормальном режиме он показывает сопротивление 6,9 Ом при обычной температуре.

После поднесения паяльника к изделию ситуация изменилась — сопротивление пошло в сторону снижения и остановилось на уровне двух Ом. По этой проверке можно сделать вывод, что терморезистор исправен.

Если сопротивление меняется резко или вообще не двигается, можно говорить о выходе детали из строя.

Стоит учесть, что такая проверка очень грубая. Для точного контроля нужно проверить температуру и сопротивление термистора, а после сравнить данные с официальными параметрами.

Как определить исправность СМД-резисторов

SMD-резисторы являются компонентами поверхностного монтажа, основным отличием которых, является отсутствие отверстий в плате. Компоненты устанавливаются на токоведущие контакты печатной платы. Преимуществом СМД-компонентов являются их малые габариты, что даёт возможность уменьшить вес и размеры печатных плат.

Проверка SMD-резисторов мультиметром усложняется из-за мелкого размера компонентов и их надписей. Величина сопротивления на СМД-компонентах указывается в виде кода в специальных таблицах, например обозначение 100 или 10R0 соответствует 10 Ом, 102 указывает 1 кОм. Могут встречаться четырёхзначные обозначения, например 7920, где 792 является значением, а 0 — это множитель, что соответствует 792 Ом.

Резистор поверхностного монтажа можно проверить мультиметром, путём его полного выпаивания из схемы, при этом оставив припаянным один из концов на плате и приподняв другой при помощи пинцета. После этого проводится измерение.

Проблемы с контролем температуры на вашем устройстве могут указывать на проблемы с термостатом, сопротивление которого можно проверить с помощью мультиметра.

Читать также: Как разобрать аккумулятор ноутбука samsung

Я подключил и настроил этот мультиметр в соответствии с инструкциями и повернул ручку на самый низкий предел измерения в Омах. Рабочий термостат показывает сопротивление ноль или близкое к нулю. Данный термостат имеет показания прибора 1.4, значит он рабочий. Если нет никаких показаний на приборе, то термостат неисправен и нуждается в замене.

Позистор – одна из деталей системы, которая отвечает за размагничивание. При высоком намагничивании, изображение телевизора искажается или появляются полосы. Их появление означает, что устройство вышло из строя. Необходимо проверить его работоспособность. При необходимости, осуществляется ремонт или замена позистора.

Как подключить

Принцип подключения термисторов прост (на примере Arduino). Для этого потребуется монтажная плата, деталь и резистор на 10 кОм. Так как изделие имеет высокое сопротивление, этот параметр для проводников не влияет на конечный результат.

Один контакт сопротивления подключается к контакту 5В, а второй — к контакту термистора.

Вторую отпайку терморезистора необходимо посадить на «землю». Центр двух резисторов подключается к контакту «Аналог 0).

<

Где находится на схеме

Отображение терморезистора на схеме может различаться. Изделие легко найти по обозначениям t и t0. Внешне оно отражается как сопротивление, через которое проходит полоска по диагонали с «подставкой» под t0 снизу. Главные обозначения — R1, TH1 или RK1.

Если возникают сомнения в сфере применения, терморезистор можно нагреть и посмотреть на его поведение. Если сопротивление будет меняться, это нужный элемент.

Терморезисторы используются почти везде — в плате зарядного устройства, в автомобильных усилителях, блоках питания ПК, в Li-Ion аккумуляторах и других устройства. Найти их на схеме не трудно.

Условно-графическое обозначение

На схемах УГО термистора могут незначительно отличаться, но главный признак термосопротивления – символ t рядом с прямоугольником, символизирующим резистор. Без этого символа не определить, от чего зависит сопротивление – схожее УГО имеют, например, варисторы (сопротивление определяется приложенным напряжением) и другие элементы.

Иногда на УГО наносят дополнительное обозначение, определяющее категорию терморезистора:

• NTC для элементов с отрицательным ТКС;
• PTC для позисторов.

Эту характеристику иногда обозначают стрелками:

• однонаправленными для PTC;
• разнонаправленными для NTC.

Литерное обозначение может быть различным – R, RK, TH и т.п.
